Средства подмащивания - устройства, предназначенные для размещения рабочих и материалов при выполнении строительно-монтажных работ на высоте.
Леса, подмости и другие средства подмащивания являются необходимыми при выполнении строительных работ. Они обеспечивают
безопасные условия труда рабочих на высоте более 1,3 м (работы,
проводимые на высоте выше 5 м, называются высотными).
Анализ несчастных случаев при работе на высоте показал^ что несчастные случаи происходят главным образом из-за потери устойчивости средств подмащивания, вызванной различными причинами:
Неправильным и недостаточным креплением лесов к стене, неравномерным опиранием стоек на грунт;
Перегрузкой в результате скопления материалов и строительных деталей на настилах лесов, подмостей, люлек и т.п., превышающей допустимые величины;
Динамическими воздействиями на элементы конструкций средств подмащивания и потерей прочности их отдельных элементов.
К общим требованиям техники безопасности, предъявляемым к эксплуатации лесов и подмостей, относятся:
Прочность, устойчивость и надежность конструкций во время эксплуатации;
Наличие прочных ограждений, исключающих возможность падения людей и отдельных предметов с высоты, и сплошных настилов;
Возможность безопасного подъема рабочих и материалов;
Средства подмащивания классифицируются:
По типам конструкций - на леса, подмости, вышки, люльки, площадки;
По способу устройства - на свободностоящие, переставные, передвижные, приставные, подвесные, навесные;
По наличию и типу привода - на не имеющие привода, с ручным приводом, с машинным приводом;
По возможности перемещения рабочего места по высоте - с перемещением рабочего места и не перемещением рабочего места;
По несущей способности - на легкие (1000 Па), средние (1000- 2000 Па), тяжелые (2000-2500 Па).
Леса - многоярусная конструкция, позволяющая образовывать рабочие места на различных горизонтах. Они представляют собой каркасную пространственную систему, собираются из отдельных трубчатых элементов, соединяемых с помощью узловых соединений - хомутов.
Каркас лесов состоит из двух рядов стоек, соединенных между собой поперечными, продольными и диагональными связями и перилами. Продольные горизонтальные связи, перила и диагональные связи, устанавливаемые в крайних пролетах по наружному ряду, обеспечивают жесткость лесов в продольном направлении. Поперечная устойчивость лесов достигается креплением к стене. Схемы каркаса лесов обеспечивают возможность выполнения кладки стен ярусами высотой до 1 м, а отделочных работ - до 2 м.
\ Вдоль наружного ряда стоек с внутренней стороны устанавливают бортовые доски для предотвращения падения с лесов инструмента, инвентаря, кирпича. Бортовую доску крепят специальной скобой.
До начала монтажа на месте установки лесов следует произвести планировку и трамбовку участка на всю ширину лесов.
Площадка должна быть горизонтальной, уклон не более 10°.
Металлические трубчатые леса применяют для каменной кладки стен высотой 40 м и производства отделочных работ на высоте до 60 м.
Трубчатые стойки лесов следует устанавливать на башмаках, прикрепленных к подкладкам из досок толщиной не менее 5 см, которые укладываются под каждую пару стоек в поперечном направлении.
Леса крепят к стенам при помощи анкеров, места крепления по вертикали и горизонтали - через 4 м в шахматном порядке. Леса должны быть заземлены.
Для щитов настила следует применять обрезные доски хвойных пород не ниже 2-го сорта, толщиной 5 см, а для соединительных планок - брусок 4x6 см. Настилы должны быть ровными, с зазорами между досками не более 1 см. Соединение щитов внахлестку производится только на опоре с перепуском щитов не менее 20 см. В каждую сторону верхние концы соединяемых щитов следует скосить.
Настилы лесов, расположенные выше 1 м от уровня земли или перекрытия, должна быть ограждены. Ограждение должно быть на высоте 0,9-1 м из трех элементов: поручня из оструганной доски, промежуточного элемента и бортовой доски высотой 15 см.
При высоте лесов более 6 м необходимо устанавливать не менее двух настилов: рабочий (верхний) и защитный. Работа на нескольких ярусах по одной вертикали без защитных настилов между ними запрещается.
Подъем и спуск людей с лесов допускается только по лестницам с перилами, закрепленным верхним концом к поперечинам лесов. Уклон лестниц не должен превышать 45°. Ступени лестниц должны быть горизонтальными. Запрещается подъем и спуск по стойкам лесов.
Ширина рабочих настилов на лесах и подмостях должна быть: для каменных работ - 2 м, для штукатурных - 1,5 м, для малярных и монтажных - 1м; высота между настилами -1,8 м.
Леса высотой до 4 м допускаются к эксплуатации после приемки мастером, а выше 4 м - комиссией.
В местах проходов должны быть козырьки шириной 2 м под углом 20° к горизонту. Должна устраиваться молниезащита.
Подмости - одноярусная конструкция, предназначенная для выполнения работ, требующих перемещения рабочих мест. Подмости
могут быть: панельные, пакетные (блочные); шарнирно-панельные шириной 1; 1,5; 2 м и высотой 1; 1,15; 2,1; 2,05; 2,4 м (рис. 5.19).
При сооружении зданий высотой до 8 м и работ внутри помещений целесообразно использовать инвентарные подмости различных конструкций; чаще применяют блочные и шарнирно-панельные.
Рис. 5.19. Средства подмащивания:
а, б, в - панельные подмости; г, ж - шарнирно-панельные
подмости; д - панельные подмости ПТУ-4;
е - подмости системы треста «Строитель»

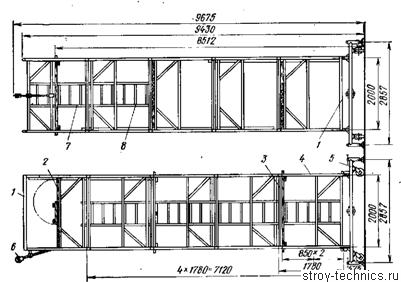

113 Последние состоят из двух металлических пространственных сварных ферм и деревянной рабочей площадки 2,4 х 2,5 м. Каждая ферма сварена из стального уголка сечением 45 х 45 х 5 мм и представляет собой два равнобедренных треугольника с размерами сторон 0,75 х 1,76 м, соединенных между собой подкосами и деревянными брусьями 10 х 16 см.
Брусья служат опорами ферм при установке блока подмостей на перекрытие или на нижние подмости, когда работу по высоте выполняют в несколько ярусов. Пространственные фермы подмостей связаны с рабочей площадкой двумя парами шарниров, позволяющих изменять положение ферм по отношению к площадке и тем самым получать необходимую высоту для каждого яруса кладки.
Рабочий настил шарнирно-панельных и блочных подмостей выполняется из двух продольных прогонов и щитов из досок толщиной 5 см, опирающихся на шесть поперечных брусьев. Шарнирно-панельные подмости имеют два рабочих положения -1,5 и 2,05 м от основания.
Установка подмостей друг на друга допускается в соответствии с техническим паспортом. При установке подмостей высотой более 2,5 м их необходимо крепить к стене.
Эксплуатировать подмости следует согласно инструкции завода-изготовителя. Допускаемая нагрузка на 1 м 2 не более 2500 Н.
Для выполнения монтажных и отделочных работ на высоте применяют навесные подмости различных конструкций. Такие подмости, как правило, подвешивают к концам инвентарных консолей, которые прочно закрепляют за конструктивные элементы верха здания. При работах внутри здания подмости подвешивают к элементам каркаса здания. При этом расчетами необходимо проверить прочность элемента каркаса здания.
Для монтажа конструкций и заделки наружных швов между крупными блоками и панелями применяют люльки.

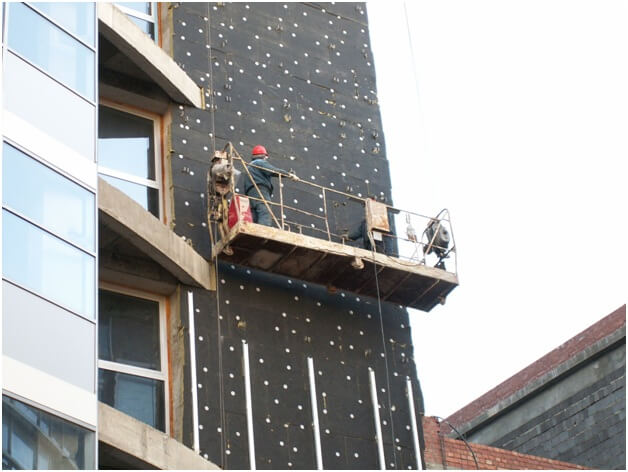

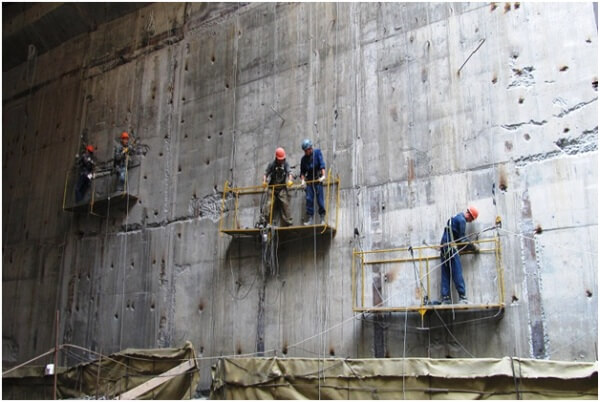

Люлька - подвесная конструкция, закрепленная на гибкой подвеске с перемещением рабочих мест по высоте. Подвесные подъемные люльки широко применяют при выполнении ремонтно-строительных работ в стесненных и сложных условиях. Несущие стальные канаты, применяемые для подвески люлек, должны отвечать требованиям ССБТ и иметь сертификат завода-изготовителя об их испытании с указанием разрывного усилия каната. Не разрешается применять канаты диаметром менее 7 мм. Каждый канат люльки должен иметь не менее чем девятикратный запас прочности.
На каждой люльке масляной краской должна быть нанесена дата следующего испытания, а также укреплена табличка с указанием завода-изготовителя, грузоподъемности, даты выпуска и порядкового номера.
К работе на подвесных люльках допускаются лица не моложе 18 лет и обученные по специальной программе, прошедшие инструктаж и медицинский осмотр.
Люльки бывают с ручным и электрическим приводом. Люльки с ручным приводом, предназначенные для подъема людей, должны быть снабжены безопасными рукоятками, конструкция которых допускает подъем или опускание только при непрерывном вращении рукоятки; скорость опускания не должна превышать 10 м/с.
Лебедки с электроприводом, предназначенные для подъема людей, оборудуются колодочным тормозом, автоматически действующим при отключении двигателя, с коэффициентом запаса торможения не менее 2. Лебедки с электроприводом снабжаются автоматическим выключателем, отключающим электродвигатель при подходе люльки к верхнему рабочему положению.
Независимо от места расположения электрической лебедки управление ею осуществляется из люльки непрерывным нажатием на кнопку аппарата управления. При прекращении нажатия на кнопку лебедка должна останавливаться.
Люльки должны ограждаться сетчатым ограждением высотой 1,2 м, а работающие в них крепятся предохранительными поясами к страховочному тросу.
Люльки оборудуются предохранительным канатом с ловителем на случай обрыва грузового каната или превышения скорости опускания.
В процессе эксплуатации люльки осматриваются через каждые 10 дней лицом, ответственным за их безопасное состояние.
Опасная зона под люлькой должна быть ограждена в соответствии с ГОСТ 23407-78.
Подвесные люльки подвергаются периодическому техническому освидетельствованию через каждые 12 мес.

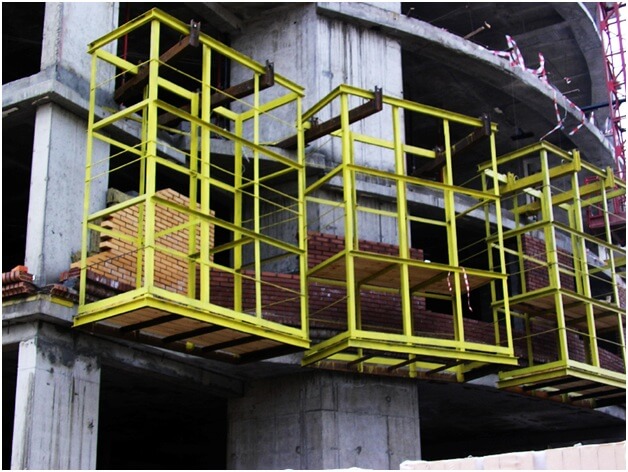

Площадка - навесная жестко закрепленная конструкция, служащая для образования рабочего места непосредственно в зоне производства работ, для монтажа балок и ферм.
Навесные подмости крепятся вместе с лестницами на колоннах и объемных элементах до подъема конструкций и рассчитаны на двух рабочих.
Наряду с вышерассмотренными средствами подмащивания применяют сборно-разборные универсальные вышки с диагональными раскосами высотой до 10 м.

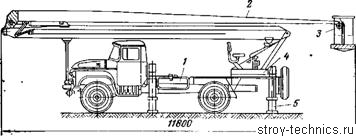

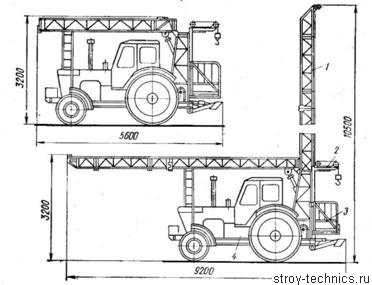

Вышка - передвижная конструкция, используемая для выполнения кратковременных работ на высоте.
Для выполнения отделочных и ремонтных работ на ограниченных участках применяют телескопические вышки, как самостоятельные, так и смонтированные на транспортных средствах.
Телескопические вышки состоят из рабочей площадки с ограждением и телескопического устройства с ручкой, электрическим или машинным приводом от опорной части. Если в качестве опорной части принят автомобиль, то привод телескопа работает от его двигателя.
Свободностоящие средства подмащивания - устройства, обладающие собственной устойчивостью в рабочем положении и не требующие крепления их к несущим конструкциям зданий. К ним относятся: столики-стремянки, лестницы-стремянки и т.д.
Приставные средства подмащивания - устройства, устойчивое положение которых обеспечивается с помощью крепления их к несущим конструкциям зданий и сооружений (приставные лестницы, стремянки для работы на кровле, трапы, инвентарные навесные лестницы) (рис. 5.20). Приставные средства подмащивания изготавливаются из пиломатериалов хвойных пород 1-го или 2-го сорта без наклона волокон или из металла.
Лестницы и стремянки должны иметь устройства, предотвращающие возможность их сдвига и опрокидывания во время работы. При необходимости верхние концы лестницы должны иметь специальные крюки. Переносные деревянные лестницы и раздвижные лестницы-стремянки длиной более 3 м должны иметь не менее двух металлических стяжных болтов, установленных под ступенями. Раздвижные лестницы должны быть оборудованы устройствами, исключающими возможность их самопроизвольного сдвига. Общая длина лестницы не должна превышать 5 м. Ступени деревянных лестниц должны быть врезаны у тетивы и через каждые 2 м скреплены стяжными болтами. Расстояние между ступенями переносных лестниц и раздвижных лестниц-стремянок не должно быть более 0,25 и менее 0,15 м.
Стремянки и приставные лестницы, установленные в местах движения людей и транспорта, должны ограждаться или охраняться специально вьщеленными людьми. Запрещается производить работы с приставных лестниц и стремянок, установленных на дополнительных промежуточных сооружениях из ящиков, бочек и т.п.
До начала работы на средствах подмащивания рабочие обязаны:
Получить необходимые инструменты, предохранительные пояса;
Проверить их исправность и надежность в работе;
Проверить исправность подъемных лестниц, стремянок, лесов или подмостей, а также их ограждений.
В случае обнаружения неисправностей к работе приступать нельзя. Необходимо привести рабочее место в соответствие с выполняемой работой, освободив его от посторонних предметов и определить необходимые для работы материалы и места их распределения на лесах или подмостях.

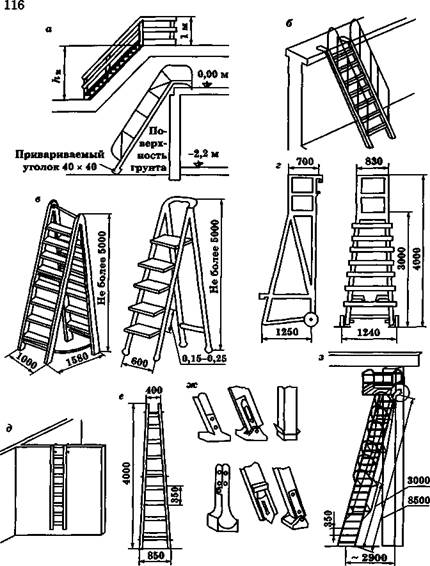

Рис. 5.20. Инвентарные лестницы и стремянки:
а - стремянки с перилами для спуска и подъема из котлована;
б-инвентарная переносная металлическая лестница;
в - раздвижные стремянки; г - лестница передвижная;
д - инвентарная навесная лестница для ремонта крыш;
е - переносная деревянная лестница; ж - башмаки для переносных
©2015-2017 сайт
Все права принадлежать их авторам. Данный сайт не претендует на авторства, а предоставляет бесплатное использование.
1. К работам на высоте относятся работы, выполняющиеся на высоте 1,3 м и более от земли, пола, подставки, перекрытия и тому подобное, а также на расстоянии менее 2 м от не огражденных перепадов на высоте 1,3 м и более.
Работы на высоте более 5 м от земли, перекрытия или рабочего настила, выполняемые непосредственно с оборудования, конструкций и механизмов, когда единственным средством защиты от падения с высоты является предохранительный пояс, считаются верхолазными.
2. Работы на любой высоте, во время которых нельзя использовать леса, подмости и лестницы, должны выполнять верхолазы.
3. К работам, выполняющимся на высоте, допускаются лица согласно требованиям пункта 3 главы 1 раздела III этих Правил. Выполнять такие работы необходимо только в защитных касках.
4. Рабочие места и проходы к ним на высоте 1,3 м и более и расстояние менее 2 м от границы перепада по высоте должны быть ограждены временными ограждениями согласно требований «Правил охраны труда во время выполнения работ на высоте», утвержденных приказом Государственного комитета Украины по промышленной безопасности, охране труда и горному надзору от 27.03.2007 № 62 (z0573-07) зарегистрированных в Министерстве юстиции Украины 04.06.2007 № 573/13840 (НПАОП 0.00-1.15-07).
5. Если невозможно установить ограждение, работники должны применять предохранительные пояса, отвечающие требованиям ГОСТ 13.4.089-86 "ССБТ. Строительство. Пояса предохранительные. Общие технические условия".
Карабин предохранительного пояса необходимо прикреплять к надежным частям металлоконструкций, специально приваренным скобам, в местах отмеченных руководителем работ, или к натянутому страховочному тросу (фалу).
6. Во время монтажных и демонтажных работ для перехода работников с одной конструкции на другую необходимо использовать инвентарные лестницы, переходные мостики, трапы, имеющие ограждения.
Работникам запрещается переходить по прогонам, ригелям, перемычкам и другим элементам конструкций, которые невозможно оборудовать ограждениями, без специальных предохранительных устройств (надежно натянутого вдоль фермы или ригеля страховочного каната (фала) для прикрепления карабина предохранительного пояса и тому подобное).
7. Страховочный канат диаметром не менее 10,5 мм необходимо натягивать на высоте не менее 1 м от площадок.
В случае если невозможно прикрепить строп предохранительного пояса к элементам конструкций или оборудования, необходимо применять страховочные канаты, предназначенные для прикрепления карабином предохранительного пояса одного и более работников. Страховочный канат должен быть натянут выше уровня плоскости опор ступней ног или на их уровне. Если длина каната между точками крепления превышает 12 м, необходимо устанавливать промежуточные опоры. Промежуточные опоры и узлы крепления этих опор должны быть рассчитаны на вертикальную статическую нагрузку не менее 5000 Н (500 кгс).
Страховочный канат перед началом эксплуатации, но не менее одного раза в 6 месяцев, необходимо испытывать статической нагрузкой и внутри пролета грузом массой 4000 Н (400 кгс).
8. В случае необходимости выполнения ремонтных работ с применением инвентарных средств подмащивания (лесов подмостей, площадок и люлек) они должны изготавливаться по типовым проектам и иметь паспорт предприятия-изготовителя. Леса и подмости должны отвечать требованиям СНиП III-4-80* "Техника безопасности в строительстве", ГОСТ 24258-88 "Средства подмащивания. Общие технические условия", ГОСТ 27321-87 "Леса стоечные приставные для строительно-монтажных работ. Технические условия", ГОСТ 27372-87 "Люльки для строительно-монтажных работ. Технические условия", ГОСТ 28012-89 "Подмости передвижные сборно-разборные. Технические условия".
9. Элементы лесов, подмостей, площадок и люлек разрешается изготавливать из древесины.
Если высота, на которой выполняется работа, превышает 4 м, то такие леса должны сооружаться по специальному проекту с обязательным расчетом всех основных элементов на прочность и устойчивость.
10. Леса и подмости высотой до 4 м разрешается эксплуатировать только после их приема в эксплуатацию исполнителем работ или мастером и регистрации в журнале приема и осмотра лесов и подмостей, а выше 4 м - после приема в эксплуатацию комиссией, назначенной руководителем подрядной организации, при участии представителя заказчика (по согласию) и оформления актаприемки.
До утверждения актаприемки работать с лесов запрещается.
11. Во время приема лесов и подмостей в эксплуатацию должны быть проверены: наличие связей и креплений, обеспечивающих устойчивость, узлы крепления отдельных элементов, рабочих настилов и ограждений, вертикальность стоек, надежность опорных площадок и заземления (для металлических лесов).
12. Установка инвентарных подмостей один на один разрешается согласно паспорта или при условии проверки нижних подмостей на прочность.
Во время установки подмостей выше 2,5 м они должны крепиться к стене.
13. Эксплуатация подвесных лесов и подмостей после их монтажа может быть разрешена только после испытания в течение одного часа статической нагрузкой, превышающей нормативную на 25%.
Подъемные подмости должны испытываться динамической нагрузкой, превышающей нормативную на 10%.
По результатам испытаний подвесных лесов и подмостей должен быть составлен акт об их приемке в эксплуатацию или сделана запись в общем журнале работ согласно требованиям действующих нормативно-правовых актов.
14. В случае многократного использования подвесных лесов или подмостей их эксплуатация может быть разрешена без испытания при условии, что конструкция, на которую подвешиваются леса (подмости), проверена нагрузкой, превышающей расчетную не менее чем в два раза, а крепление лесов осуществлено испытанными типовыми узлами (устройствами).
15. Нагрузки на настилы средств подмащивания не должны превышать определенных ПОР (паспортом) величин.
16. Во время установки риштовок, лесов и подмостей на открытом воздухе их необходимо оборудовать грозозащитным устройством. Металлические леса должны быть заземлены.
17. Поверхность почвы, на которую устанавливают леса необходимо спланировать горизонтально, утрамбовать и обеспечить отведение с нее поверхностных вод. Под концы каждой из пар стоек лесов поперекдолжна быть уложена сплошная (неразрезная) подкладка с доски толщиной не менее 50 мм или инвентарная металлическая подкладка.
Запрещается выравнивать подкладку посредством кирпича, камней, обрезков досок, клиньев и других предметов.
18. Леса должны крепиться к стене ремонтируемого здания. Места и способы крепления необходимо отмечать в ПОР.
Устойчивость и жесткость лесов, стоящих отдельно от здания необходимо обеспечивать откосамии растяжками согласно с ПОР.
19. Элементы средств подмащивания должны быть защищены от возможных ударов и сдвигов. Во время выполнения огневых работ на помосте пол необходимо накрыть негорючимматериалом.
20. В местах подъема работников на леса, на помостах и площадках должны быть вывешены плакаты с указанием величины нагрузок согласно схем размещения.
Загромождать подходы к средствам подмащивания запрещается.
21. Подъем и спуск работников на леса, и подмости необходимо осуществлять по надежно закрепленным лестницам с уклоном, не превышающим 60 град. Длина приставных лестниц не должна превышать 5 м.
Подъем и спуск работников по стойкам лесов запрещается.
22. Проем в настиле лесов, подмостей и площадок для выхода с лестниц должен ограждаться с трех сторон.
23. Во время совместных работ на одной вертикали рабочие места расположенные ниже, должны оборудоваться соответствующими защитными устройствами на расстоянии не более 6 м от рабочего места, расположенного выше.
24. Проемы в перекрытиях, предназначенные для монтажа оборудования, если к ним возможен доступ работников, должны закрываться сплошным настилом или ограждаться.
25. Леса, площадки и подмости ежедневно перед началом и по завершении смены должны осматриваться исполнителем работ согласно пункту 11 главы 7 раздела III настоящих Правил. Настилы на лесахи на подмостях должны иметь сплошную ровную поверхность с зазорами между элементами не более 5 мм и крепиться к поперечинам лесов. Для деревянных настилов должны использоваться обрезные доски толщиной не менее 40 мм. Ширина настилов на подмостях во время выполнения работ должна быть не менее:
– 2 м - во время каменной или кирпичной кладки;
– 1 м - во время штукатурных работ;
– 1 м - во время малярных и монтажных работ.
26. Леса, с которых в течение месяца и более робота не проводилась, перед возобновлением работ необходимо принимать в эксплуатацию согласно пункту 10 главы 7 раздела III настоящих Правил. Дополнительному осмотру подлежат леса после дождя или оттепели, которые могут повлиять на несущую способность подкладки под ними, а также после механического воздействия на них. В случае выявления деформаций их необходимо устранить, а леса повторно принять в эксплуатацию согласно пункту 10 главы 7 раздела III настоящих Правил.
27. Монтаж и демонтаж средств подмащивания необходимо производить под руководством ответственного исполнителя работ или мастера в последовательности, предусмотренной ПВР, паспортом или технологической документацией, содержащих требования безопасных условий труда.
28. Монтаж и демонтаж лесов должны выполнять работники, имеющие удостоверение и право на выполнение работ на высоте и обеспеченные предохранительными поясами, которые должны крепиться за надежные элементы и конструкции.
29. Перед монтажом элементы лесов должны быть осмотрены, нет ли на них вмятин, трещин и других дефектов. Запрещается применять для установки лесов элементы, у которых по время осмотра выявлены отмеченные дефекты.
30. До начала работ по демонтажу лесов исполнитель работ должен осмотреть подлежащие разборке конструкции, ознакомить работников, принимающих участие в этой работе, с возможными опасностями и дать указания по последовательности, способам разборки и безопасным методам работы.
31. Во время разборки лесов спуск элементов необходимо выполнять при помощи кранов или других грузоподъемных приспособлений (тали и тому подобное).
Сбрасывать с лесов отдельные элементы или части их запрещается.
32. Доступ работников, не принимающих участие в работе, в зону, выполнения монтажа или демонтажа лесов, должен быть закрыт.

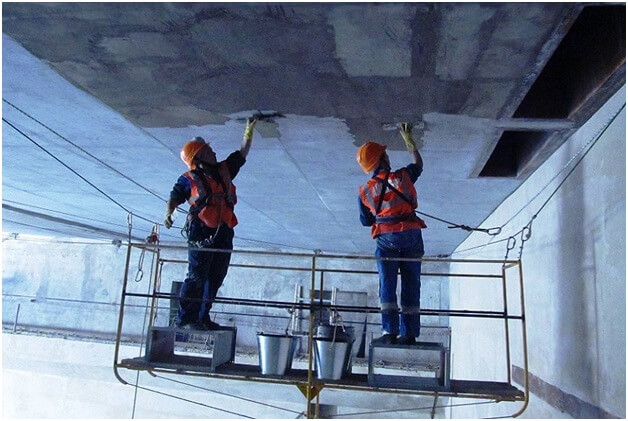

Средства подмащивания – временные вспомогательные конструкции, выполняющие функции настила. На подмостях могут располагаться рабочие, стройматериалы и инструменты. Эти сооружения облегчают и ускоряют процесс выполнения строительно-монтажных и фасадных работ на высоте.
Особенности
Данный вид вспомогательных сооружений был изобретён очень давно, как только люди стали сооружать постройки, превышающие человеческий рост. Отвечая на вопрос, что относится к средствам подмащивания, можно перечислить все временные конструкции, позволяющие располагаться рабочим и стройматериалам на высоте более 130 см.
Сооружения данного вида могут производиться из древесины, стали, пластика и алюминия. Классификация средств подмащивания может выполняться по способу монтажа и по способу смены отметки установки рабочей площадки. В нашей статье мы рассмотрим основные типы подмостей:
— приставные сооружения;
— переставные подмости;
— передвижные конструкции;
— свободностоящие металлоконструкции;
— подвесные сооружения.
Разновидности подмостей
Основные виды средств подмащивания мы перечислили выше. Теперь рассмотрим особенности каждого из них.
- Приставные средства подмащивания – это особый вид вспомогательных конструкций, устойчивость которого обеспечивается за счёт его крепления к стене при помощи анкерных элементов. Этот вид сооружений может использоваться для наружных и внутренних отелочных и ремонтных работ на значительной высоте.
- Подмости на колёсах называются передвижными средствами. Мобильность – главный плюс этих сооружений. Они без труда перемещаются в нужное место. При этом разбирать конструкцию не нужно. Чаще используются для наружных ремонтных работ. Идеально подходят для работы нескольких человек, но не целых бригад.
- Переставные подмости перемещаются вдоль рабочей поверхности вручную, при помощи строительной техники или в результате частичной разборки. Также, как и приставные леса, подходят для ремонта, отделки и реставрации зданий и сооружений. Могут использоваться снаружи и внутри зданий. В отличие от приставных сооружений не могут применяться на значительной высоте из-за риска случайного опрокидывания.
- Подвесные вспомогательные конструкции крепятся к самому сооружению. Для этого используются консольные балки, закрепляемые между перекрытиями, и стальные тросы для подвески подмостей. С помощью подвесных подмостей можно выполнять отделочные и ремонтные фасадные работы на значительной высоте или в местах, где установка традиционных приставных вспомогательных конструкций невозможна. Подвесные подмости используются для ремонта мостов. В этом случае безопасность средств подмащивания должна быть на высоте.
Инвентарные средства подмащивания
Данный вид временных сооружений представляет собой сборно-разборную конструкцию, которая производится в заводских условиях согласно действующим нормативам. Инвентарные средства подмащивания – это:
- Стоечные подмости. Выполняются из раздвижных трубчатых стоек. В качестве настила используются деревянные доски. Шаг стоечных элементов – 120-200 см. Для соединения стоек используются горизонтальные балки. По мере выдвижения стоек настил перемещается на заданную высоту. Фиксация выдвижных стоек на штыревых замках. Максимальная отметка монтажа 320 см.
- Блочные временные конструкции – громоздкое сооружение из стальной фермы 250х350 см. Используются для кладочных работ. Для стабилизации конструкции применяются откидные опоры. Перемещение сооружения осуществляется с помощью техники.
- Шарнирно-панельные сооружения. Основа конструкции – две сварные треугольные рамы и настил. Крепление стоек к платформе – шарнирное. Сооружение укомплектовано ограждением. Подмости используются для кладочных работ на высоте 90 и 180 см. Перемещаются при помощи крана.
- Рычажно-подъёмные средства подмащивания имеют рамные элементы, лестницу, платформу с ограждением и два рычага. Сооружение в состоянии выдержать нагрузку в 4 тонны. На нём монтируются шесть рабочих ярусов на отметках от 90 до 290 см. Перед перевозкой сооружение складывается.
Все инвентарные средства подмащивания должны соответствовать требованиям строительных норм и правил № 111-4-80, а также государственным стандартам № 24258-88. Подмости собираются по типовым проектам и имеют паспорта заводов-производителей.
Настилы на подмостях обязательно укомплектовываются ограждениями и соответствуют требованиям государственных стандартов № 12.4.059-89. Если сооружение не имеет ограждений, то все работы проводятся со страховочными поясами и канатами.
В настоящее время применяется широкий ассортимент вспомогательных подмостей. Среди них можно перечислить следующие типы:
- Стоечные приставные металлоконструкции, леса подвесные, передвижные, отдельно стоящие, все виды подмостей, вышки туры, люльки и площадки навесные лестничные. Все они относятся к инвентарным конструкциям.
- Площадки, навешиваемые на здания или сооружения.
- Лестницы. Причём все виды стремянок, трапов, мостиков и деревянных лестниц – это неинвентарные средства подмащивания. Они могут применяться в исключительных случаях.
- Оштукатуренные ступени.
- Разборные передвижные временные конструкции. Столик для малярных работ.
- Стремянка с площадкой, люлька с лестницей, приставные ступени с местом для работы.
- Механические временные конструкции, телескопические вышки, автоматические вышки, самоподнимающиеся люльки.
Средства подмащивания, использующиеся для высотных работ, должны соответствовать ГОСТам и техническим условиям, поэтому их производство выполняется с точным соблюдением технологического процесса. Все временные конструкции, используемые строительной организацией, находятся на инвентарном учёте. Каждому сооружению присвоен свой номер. Также обязательно делается табличка с точным указанием даты последних плановых испытаний средств подмащивания.
Средства подмащивания
К атегория:
Средства малой механизации
Средства подмащивания
Средства подмащивания - вид вспомогательного оборудования, используемого для размещения рабочих и материалов при выполнении строительных или ремонтных работ на высоте. Все средства подмащивания объединены общностью функций - обеспечение рабочего места при невозможности выполнения производственных процессов на грунте или уже выполненных конструкциях зданий.
Средства подмащивания (СП) классифицируются по типам, способу установки, способу изменения высоты рабочего места, способу изменения фронта рабочего места, по несущей способности. По типам средства подмащивания подразделяются на леса, подмости, вышки, люльки, площадки.
Леса - многоярусная развитая по высоте и фронту пространственная конструкция, позволяющая образовать рабочие места на различных горизонтах в пределах заданных геометрических размеров без каких-либо дополнительных монтажных работ.
Подмости - одноярусная свободно стоящая конструкция, имеющая ограниченные размеры в плане для выполнения работ, требующих перемещений по фронту.

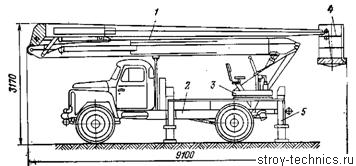

Вышка - передвижная на самоходном шасси конструкция, используемая для выполнения кратковременных работ на высоте силами одиого-двух рабочих.
Люлька - подвесная конструкция, закрепленная на гиокой подвеске на верхней отметке объекта, представляющая собой передвигаемую в вертикальной плоскости рабочую площадку.
Площадка - навесная жестко закрепленная конструкция, служащая для образования рабочего места непосредственно в зоне производства работ на зданиях и сооружениях.
По способу установки средства подмащивания подразделяются на навесные, подвесные, приставные и свободно стоящие.
Навесные - СП, жесткозакрепляемые на конструкциях зданий или сооружений.
Подвесные - СП, подвешиваемые с помощью жестких или гибких тяг к несущим конструкциям зданий или сооружений.
Приставные - СП, устойчивое положение которых обеспечивается путем прикрепления их к несущим конструкциям зданий или сооружений.
Свободно стоящие - СП, обладающие собственной устойчивостью в рабочем положении и не требующие крепления к несущим конструкциям зданий или сооружений.
По способу изменения высоты рабочего места средства подмащивания подразделяются на СП постоянной высоты, наращиваемые и непрерывного подъема.
По способу изменения фронта рабочего места средства подмащивания подразделяются на переставные и передвижные.
По несущей способности средства подмащивания подразделяются на легкие, средние и тяжелые.
Типичным представителем свободно стоящих лесов являются металлические стоечные леса УСЛ конструкции Теплопроекта, предназначенные для отделочных, теплоизоляционных, сантехнических и других работ на высоте до 16 м.
У облегченных лесов конструкции ЦНИИОМТП (табл. 17) стойки лесов (2 и 4 м) и поперечины изготовлены из труб I’h”, что позволяет сэкономить на 1500 м2 лесов 2,87 т металла (труб).
Леса строительные. При возведении зданий и сооружений наибольшее распростраиеиие получили стоечные металлические леса различных конструкций, составляющие основной парк в строительных министерствах и ведомствах. Их характеризует простота сборки, при этом они удовлетворяют требованиям производства и техники безопасности.
Применяются два типа стоечных лесов: приставные леса, устойчивость которых обеспечивается путем анкерного крепления к зданию, сооружению и свободно стоящие леса, устойчивость которых обеспечивается самой конструкцией, а не связью с сооружением или зданием.
Типичными представителями приставных лесов являются металлические трубчатые леса на хомутах ЦНИИОМТП для каменной кладки стен промышленных зданий высотой до 40 м и отделочных работ на высоте до 60 м; металлические трубчатые безболтовые леса конструкции Промстройпроекта для кладки стен промышленных зданий высотой до 40 м и отделочных работ на высоте до 60 м; леса трубчатые с горизонтальными рамами конструкции П. И. Вишнева для отделочных работ на высоте до 40 м.
В старой конструкции лесов щиты настила длиной 2007 мм укладывали на поперечные ригели, в облегченной конструкции их укладывают на продольные связи, а длина их уменьшилась до 1500 мм (25 X 500X1500 мм), что дает значительную экономию пиломатериалов. При ремонте фасадов некоторых зданий нецелесообразно использовать леса конструкции ЦНИИОМТП, поэтому Промстройпроект разработал альбом рабочих чертежей облегченных безхомутовых лесов (табл. 18). Все детали этих лесов изготовлены из труб 0 1’/2”, щиты настила - из досок толщиной 25 мм; облегчены башмаки! щиты ограждения и лестницы.
Леса строительные на хомутах (рис. 1) предназначены для отделочных, штукатурных и ремонтных работ на фасадах зданий высотой до 40 м. Они могут применяться для зданий сложной конфигурации как в плане, так и по высоте, а также при наклонных основаниях. Конструкция лесов позволяет в широких пределах изменять схемы каркаса (шаг стоек, расстояние между рядами стоек, высоту яруса) в зависимости от очертания зданий.
Леса состоят из трубчатых стоек, связей, башмаков, устройств для крепления к стене, хомутов и щитов настила. Стойки выполнены из труб и имеют на одном конце патрубок, с помощью которого соединяются между собой по высоте. Стойки изготовляют двух размеров--4200 и 2200 мм (укороченная).
Связи выполнены из труб и крепятся к стойкам посредством хомутов. Между собой они фиксируются при помощи болтовых соединений. Стыковка продольных связей разработана в двух вариантах- с муфтами и вставками. Связи изготовляют двух типоразмеров - 5300 и 3700 мм.
Опорный башмак устанавливают в основании лесов на деревянную подкладку под каждую стойку. Состоит он из трубы и основания.
Устройство для крепления к стене включает в себя пробки и поперечины. Поперечина состоит из штанги, выполненной из трубы, и скобы. Крепят ее с помощью хомутов к стойкам лесов. На конце, обращенном к стене, поперечина» имеет проушину для крепления ее к пробке. Пробка-саморасклинивающаяся конструкция, состоит из двух щек, крюка и конической муфты. Пробку закладывают в пробитое в стене отверстие и крепят в нем путем завинчивания стержня крюка в коническую муфту, которая расклинивает щеки.
Хомуты сварной конструкции служат для соединения отдельных трубчатых элементов между собой и бывают двух видов - ие-поворотные и поворотные.
Неповоротный хомут предназначен для соединения элементов лесов под прямым углом (соединения стоек с продольными связями и поперечинами). Он состоит из двух чашек и двух откидных крышек, стягиваемых болтовыми соединениями.
Поворотный хомут служит для соединения стоек с диагональными связями под острым или тупым углом. Он состоит из двух шарнирно-соединенных держателей, каждый из которых состоит из чашки и крышки, стягиваемых болтовым соединением.
Щит настила изготовляют из сосновых досок толщиной 25 мм. Щиты укладывают на продольные связи перпендикулярно стене.
Безболтовые трубчатые леса для отделочных работ (рис. 2) предназначены для отделки фасадов зданий высотой до 60 м.
Рис. 2. Леса безболтовые трубчатые для отделочных работ
1 - башмак; 2- трубчатая стойка; 3- устройство для настила лесов к стеие; 4 - ригель; 5 - щит настила
Леса состоят из трубчатых стоек, ригелей (наружных, внутренних, продольных и поперечных), башмаков, устройств для крепления к стене и щитов иастила. Стойки и ригели соединяют крюками и патрубками без применения болтов.
Стойки выполнены из труб длиной 2 и 4 м. С верхнего конца стоики выступает патрубок, на который при наращивании по высоте надевают нижним концом следующую стойку. Нижняя стойка опирается на башмак. Через каждый метр по высоте на стойках имеются патрубки, служащие для крепления ригелей, решеток, ограждений и связей.
Продольные, поперечные и дополнительные ригели изготовляют из труб, на концах которых приварены крюки. При сборке крюки входят в патрубки стоек. По ригелям перпендикулярно стене укладывают щитовой настил.
Опорный башмак устанавливают в основании лесов под каждую стойку на деревянную подкладку и крепят костылями. Башмак представляет собой трубу, к которой приварены патрубки и основания.
Рис. 3. Подмости рычажные для кирпичной кладки
1 - ограждение; 2 - платформа; 3 - кронштейн; 4 - траверса; 5- гидропривод; 6 - стяжка; 7 - наружные рычаги; 8 - ось; 9 - внутренние рычаги; 10 - рама; 11 - съемная полка
Устройство для крепления лесов к стене состоит из инвентарных пробок, заделываемых в стену. Крепления устанавливают в местах расположения стыков всех стоек внутреннего ряда. Инвентарная пробка применяется только в кирпичных стенах толщиной не менее 25 см. В стенах толщиной менее 25 см и из легких материалов леса крепят по индивидуальному проекту.
Щит настила изготовляют из досок толщиной 25 мм. Устойчивость настила против опрокидывания при нагрузке на консоли обеспечивается перилами, выполненными в виде сварной стальной решетки, прижимающей к наружному ригелю противоположный конец щита настила.
Подмости. Рычажные подмости (рис. 3) предназначены для ведения кирпичной кладки на высоте до 3,5 м.
Подмости состоят из платформы со съемными ограждениями и полками, рычагов, опорной рамы и гидропривода.
Платформа сварена из швеллеров, образующих направляющие для кареток траверсы верхних концов рычагов, закрыта сетчатым настилом и снабжена кронштейнами и гнездами для установки полок и ограждений. Рычаги коробчатого сечения снабжены проушинами для крепления к нижней раме и платформе, траверсами с каретками и стяжками. Опорная рама сварена из швеллеров, образующих направляющие для кареток траверсы нижнего конца наружных рычагов. Опорная рама является основанием подмостей. Гидропривод состоит из ручного двухплунжерного насоса высокого и низкого давления, двух гидроцилиндров, клапанов системы и трубопроводов. Гидропривод обеспечивает подъем и опускание подмостей. Удержание подмостей на любой высоте обеспечивается клиновым фиксатором.
Рычажные подмости непрерывного подъема (рис. 4) предназначены для производства кирпичной кладки на высоте до 5 м.
Подмости состоят из платформы, внутренних и наружных рычагов, траверсы, подвижной и неподвижной опор, центрального шарнира, ограждения и гидропривода.
Платформа представляет собой несущую раму с настилом, к передней стороне которой прикреплены две откидные полки и качающиеся кронштейны. По остальным трем сторонам платформы ставится съемное ограждение с бортовыми досками.
Рис. 4. Подмости рычажные непрерывного подъема
1 - рама (с платформой); 2- наружные рычаги; 3 - траверса внутренних рычагов; 4 - внутренние рычаги; б - подвижная опора; 6 - центральный шарнир; 7 - неподвижная опора; в - траверса наружных рычагов; 9 - гидропривод; 10 - ограждение
К внутренним поперечным швеллерам коробки платформы приварены скобы, служащие для подъема и перестановки подмостей. Откидные полки установлены на петли и фиксируются в горизонтальном положении кронштейнами. На поперечном швеллере несущей рамы приварены проушины, к которым пальцами подсоединены внутренние рычаги. На этом же швеллере смонтированы гидробак и насос, а в нижней части швеллера шарнирно закреплена штанга, служащая для удержания платформы в верхнем положении во время ремонта гидропривода. Вдоль платформы к уголкам прикреплены брусья, к которым гвоздями прибивают настил.
Внутренние рычаги представляют собой коробчатую конструкцию, изготовленную из сортового проката. Нижней частью внутренние рычаги соединены с подвижной опорой, а в верхней части шарнирно связаны с платформой. В середине внутренние рычаги соединены с наружными рычагами центральным шарниром. На верхней половине рычагов установлена траверса, к которой крепятся штоки гидроцилиндров.
Наружные рычаги, как и внутренние, изготовлены из сортового проката, а в середине и по концам усилены накладками. По концам рычагов приварены втулки. Нижней частью рычаги шарнирно установлены на неподвижную опору, а вверху на роликах, перемещаются в продольных швеллерах платформы. В нижней половине рычагов находится траверса, к которой прикреплены гильзы гидроцилиндров.
При подаче масла в нижнюю полость гидроцилиндра штокя упираются к траверсу внутренних рычагов, а гильза - в траверсу наружных рычагов, за счет чего траверсы расходятся, разводя рычаги. Конец рычагов перемещается вверх, поднимая платформу. Траверсы внутренних и наружных рычагов предназначены для передачи усилия на рычаги от гидроцилиидра.
Траверсы представляют собой коробчатую сварную конструкцию из швеллеров и усилены в местах крепления гидроцилиндров накладками. По торцам траверс приварены пальцы, посредством которых они шарнирно соединены с внутренними или наружными рычагами.
Неподвижная опора служит для подсоединения наружных рычагов и блокировки всей системы во время транспортирования и перестановки подмостей. Она представляет собой сварную конструкцию, изготовленную из сортового проката. В верхней части опоры приварена скоба, в которой находится свободно сидящая петля, соединяющая опору с платформой во время ее транспортирования и подъема.
Подвижная опора служит для подсоединения нижних концов внутренних рычагов и представляет собой цилиндр, изготовленный из листовой стали. Наружная часть цилиндра обрезинена, а в торцы цилиндра вварены фланцы с осями, служащие для присоединения рычагов.
Центральный шарнир выполнен из трубы с приваренными на концах осями и соединяет наружные и внутренние рычаги между собой.
Ограждение предназначено для предохранения работающих от падения с подмостей. Оно состоит из двух торцовых и двух продольных секций. Каждая секция ограждения изготовлена из труб и состоит из верхней перекладины и стоек. В нижней части стоек прикрепляется бортовая доска, предохраняющая от падения предметов с подмостей. На концах стоек приварены направляющие стержни, служащие для установки секции ограждения во втулки рамы.
Рис. 5. Подмости передвижные для строительных работ
1 - рама; 2 - гидроцилиндр; 3 - выносная опора; 4 - дышло; 5 - колесо; 6 - тележка; 7 - гидропривод; 8 - система рычагов
Гидропривод предназначен для подъема и опускания платформы. Он состоит из гидробака педального двухплун-жерного насоса, клапанов, гидроцилинд ров и трубопроводов.
Передвижные подмости (рис. 5) предназначены для выполнения отделочных и монтажных работ при строительстве промышленных зданий.
Подмости состоят из тележки с четырьмя колесами, рамы, системы рычагов, рабочего гидроцилиндра с гидроприводом и пусковой аппаратуры.
Тележка сварной конструкции является основанием для крепления основных узлов подмостей. Она снабжена колесами и аутригерами. Посередине колеса поворотные. Для транспортирования тележка имеет дышло, связанное с поворотными колесами.
Рама сварной конструкции имеет деревянный настил и ограждение высотой 1 м. Система рычагов, соединяющих раму с тележкой, выполнена в виде сдвоенных ножниц. Конструкция рычагов сварная. В центре рычаги попарно соединены траверсами, между которыми закреплен рабочий цилиндр.
Гидроцилиндр - трехступенчатый телескопический однонаправленного действия.
Подмости для отделочных и монтажных работ (рис. 6) могут быть использованы при работе внутри и снаружи зданий.
Подмости состоят из площадки с настилом, поручнями и бортовыми досками, основания с тремя роликами, системы рычагов и рабочего гидроцилиндра с ручным гидроприводом. Для устойчивости предусмотрены три выносные опоры. Основание и площадка выполнены из дюралюминиевых профилей. Основание выполнено в виде рамы. На углах рамы смонтированы четыре стойки, две из которых снабжены роликами. На стойках с роликами установлены поворотные выносные опоры с винтовыми домкратами.
Рычаги связывают основание подмостей с верхней площадкой и крепятся к ним с одной стороны на шарнирах, с другой - на роликах, катающихся по направляющим баякам рам основания и верхней площадки. Рычаги соединены между собой шарниром и имеют возможность изменять свое положение под действием гидроцилиндра, установленного на траверсах рычагов.
Рис. 7. Подмости передвижные рычажные
1 - площадка; 2 - рычаг подъема; 3 - гидроцилиндр; 4 - основание; 5, 6 - выносные опоры
Верхняя площадка (рабочая) закрыта сверху сплошным настилом. Она имеет поручни и нижние бортовые доски. Поручнн-перекладины с коротких сторон рабочей площадки съемные для возможности выхода на площадку.
Передвижные рычажные подмости (рис. 7) предназначены для выполнения отделочных или монтажных работ в помещениях и на открытом воздухе при возведении жилых и культурно-бытовых зданий.
Малый габарит и облегченная конструкция позволяют свободно перемещать подмости на площадках и в помещениях по стандартным проходам и через дверные проемы. Для уменьшения их высоты при перемещении по низким проемам ограждения верхней площадки выполнены быстросъемными. В конструкции подмостей применены стандартные профили из алюминиевых сплавов.
Подмости состоят из площадки, рычагов подъема, основания и гидрооборудования.
Основание выполнено в виде рамы, на которой монтируют стойки с ходовыми колесами и аутригерами. Рычаги выполнены в виде сдвоенных ножниц и соединяют при монтаже верхнюю площадку с основанием. Центры рам рычагов попарно соединены траверсами, между которыми закреплен гидроцилиндр. Свободные концы подъемных рычагов шарнирно связаны с основанием и верхней рамой. Концы рычагов с ходовыми роликами перемещаются по направляющим основания и верхней раме.
Верхняя площадка имеет продольные поручни и нижние бортовые доски, а также перекидные съемные поручни, установленные с короткой стороны рабочей площадки. Сверху площадка закрыта сплошным настилом из алюминиевого листа.
Гидрооборудование подмостей состоит из ручного плунжерного насоса, трехступенчатого телескопического гидроцилиндра, рукавов высокого давления и бака вместимостью 5 дм3, смонтированного под настилом на раме верхней площадки. Штуцер, соединяющий рукав высокого давления с гидроцилиндром, имеет уменьшенный диаметр проходного отверстия и служит дросселем в аварийных случаях (при обрыве рукава высокого давления).
Подмости для кладки кирпичных стен ППУ-4 (рис. 8) предназначены для кладки кирпичных стен гражданских и промышленных зданий с высотой этажа до 9 м при любой длине и конфигурации стен.
Подмости состоят из металлических рам, деревянного иастила-и ограждения. Настил к рамам крепят тремя парами шарниров, позволяющими изменить положение рам. Настил имеет направляющие из труб для пропуска стропов.
Самоходные подмости иа базе трактора МТЗ-50 (рис. 9) предназначены для подъема рабочих, инструмента, оборудования и материалов при производстве отделочных и ремонтных работ на фасадах зданий -или внутри помещений.
Рис. 9. Самоходные подмости иа базе трактора МТЗ-50
1 - складывающаяся мачта; 2 - кран-укосина; 3 - подъемная люлька; 4 - самоходное шасси
Самоходные подмости состоят из базы, мачты, площадки, крана, гидро- и электрооборудования.
На трактор МТЗ-50 навешивают раму, на которой установлены лебедка подъема площадки и выносные опоры. Рама служит основанием для мачты. Мачта состоит из нижней, средней и верхней (со вставкой) секций, шарнирно-соединенных между собой, гидроцилиндра подъема (опускания) и двух блоков на верхней секции для канатов подъема площадки.
Секции представляют собой сварные решетчатые металлоконструкции. Передние пояса мачты служат направляющими для катков площадки. Нижняя секция выполнена расширяющейся киизу в плоскости, продольной оси трактора. Нижняя и средняя секции соединены шарниром, который после подъема мачты из транспортного положения в рабочее замыкается гидроцилиндром и двумя откидными болтами. Верхняя и средняя секции соединены боковым шарниром для приведения их в транспортное положение. Верхняя секция имеет вставку длиной 2 м, которую вынимают при подготовке лесов к работе в помещениях.
Мачта снабжена двумя предохранительными канатами, подвешенными к оголовку стрелы. Канаты запасовываются через сжим и блоки ловителей площадки. Концы канатов прикреплены к натяжному грузу, который установлен в направляющих рамы.
Площадка состоит из каркаса с трапом и съемным огражде—нием, катков, системы ловителей и поворотного крана с ручным приводом. Кран предназначен для загрузки площадки грузами массой до 100 кг. Привод крана ручной.
Гидравлическая система обеспечивает привод двух аутригеров, подъем мачты и рабочей площадки. Рабочая жидкость поступает от гидронасоса трактора.
Система электрооборудования обеспечивает управление подъемом площадки «с земли» и непосредственно с площадки, а также выключение гидродвигателя лебедки в крайних положениях площадки в кран телескопическая колонн случае срабатывания ловителей и при ослаблении натяжения одного из канатов.
Рис. 10. Самоподъемиые подмости
1- стойка; 2- платформа; 3 - устройство для крепления к стене
Рис. 11. Подмости ПВС-12
1 - ограждение; 3-платформа; 4- база
Самоподъемные подмости (рис. 10) предназначены для подъема рабочих, строительных материалов и инструмента при выполнении строительных и отделочных работ как при возведении жилых и промышленных зданий и сооружений высотой до 40 м, так и при производстве ремонтных работ. К основному настилу платформы можно добавить два дополнительных выступающих настила, что позволяет использовать ее для зданий со стенами, имеющими выступы.
Опирающаяся на две вертикально установленные стойки рабочая платформа посредством двух одновременно работающих электроприводных устройств передвигается вверх и вниз. Конструкцией предусмотрена возможность опускания платформы вручную в случае прекращения подачи электроэнергии.
Самоподъемные подмости состоят из двух разборных стоек и раздвижного подъемного настила с двумя моторными блоками, с помощью которых осуществляется подъем и опускание рабочего настила.
Каждая стойка состоит из секций. Установлены стойки иа постамент, представляющий собой сварную решетчатую металлоконструкцию. Каждая стойка имеет цевочную рейку, в зацеплении с которой находится цевочная шестерня моторного блоха механизма привода. Стойки к стене здания крепят инвентарными крепежными устройствами.
Подмости ПВС-12 (рис. 11) предназначены для производства различных строительно-монтажных работ на высоте 3,2-13,5 м.
Подмости на гусеничном ходу с переменной базой с четырьмя выносными опорами имеют Две телескопические колонны, снабженные механизмами выдвижения и ловителя, платформу с ограждением.
Бензоэлектрический агрегат и лебедки механизма выдвижения колони размещены иа верхней площадке гусеничного хода. Гусеничный ход состоит из рамы, кареток и двух гусеничных цепей, имеющих раздельный электропривод. Раздельный электропривод обеспечивает маневренность подмостей при перемещении их на строительной площадке.
Телескопические колонны пятисекционные, решетчатые с канатно-блочным механизмом выдвижения и опорными роликами. Нижние секции колонн снабжены ловителями, а секции телескопа колонны - лестницами.
Платформа имеет дощатый настил и перила, шарнирио-соедн-нениые с платформой. На платформе установлен стреловой грузоподъемный кран с ручным приводом.
В транспортном положении колонны подмостей складывают, перила и кран укладывают на платформу.
Люльки. Люлька одноместная ЛОС-100-120 (рис. 12) предназначена для подъема рабочего, строительных материалов и инструмента при выполнении ремонтных и отделочных работ небольшого объема на наружных стенах зданий и сооружений высотой до 100 м. Она же может быть использована для навешивания водосточных труб н выполнения электромонтажных работ.
Рис. 12. Люлька одноместная ЛОС-100-120
1 - ограничитель подъема; 2 - оголовок с блоком; 3 - каркас; 4 - лебедка; 5 - ловитель
В качестве подъемного механизма в люльке используется фрикцирнно-барабанная лебедка ЛЭФ-500 с электроприводом, устанавливаемая на каркасе люльки. При включении лебедки люлька вместе с лебедкой за счет трения между ручьями вращающихся барабанов и канатом перемещается по грузовому канату.
Люлька представляет собой сварной каркас с рабочей площадкой. На каркасе установлены фрикционно-барабанная лебедка, ловитель, ограничитель высоты и пульт управления. Люльку подвешивают к установленной на крыше или чердаке здания консоли посредством двух канатов-грузового и предохранительнго. Грузовой канат, одним концом соединенный с консолью, после запасовки на барабанах лебедки постоянно натянут грузом, подвешенным ко второму его концу.
Предохранительный канат, также одним концом прикрепленный к консоли, свободно проходит через сжимы ловителя, этот канат также натянут грузом. При ослаблении или разрыве грузо-юго каната ловитель срабатывает и люлька повисает на предохранительном канате.
Люлька ЛЭ-100-300 (рис. 13) предназначена для- выполнения отделочных и ремонтных работ на наружных стенах зданий и сооружений высотой до 100 метров.
Люлька представляет собой сварной каркас с рабочей площадкой, по торцам которого установлены две приводные фрик-ционио-барабанные лебедки и два ловителя центробежного типа.
Особенностью люльки ЛЭ-100-300 является использование в пей в качестве механизма подъема двух унифицированных фрикционно-барабанных лебедок ЛЭФ-500, которые благодаря своей конструкции, позволяют использовать люльку на зданиях практически любой этажности.
При включенных лебедках люлька за счет трения между ручьями канатоведущих барабанов и канатами перемещается по грузовым канатам. Люлька подвешивается двумя грузовыми канатами к двум консолям, установленным на крыше или чердаке здания. Грузовые канаты проходят через барабаны лебедок и постоянно натянуты грузами, подвешенными у земли. Кроме того, на консолях укреплены два предохранительных каната, свободно проходящих через сжимы ловителей. Предохранительные канаты также натянуты грузами у земли. При обрыве грузового каната ловители срабатывают и люлька надежно повисает на предохранительных канатах.
Каждая лебедка снабжена двумя тормозами и ручным приводом для опускания люльки с высоты в случае прекращения подачи электроэнергии.
Люлька Л-100-600 (рис. 14) предназначена для производства работ по остеклению гражданских и промышленных зданий крупногабаритным витринным стеклом с максимальным размером ЗХ Х2,5 м для подъема четырех рабочих и необходимого инструмента на высоту до 100 м.
На каркасе люльки установлены две фрикционно-барабанные лебедки ЛЭФ-1-500, два ловителя центробежного типа, съемная пирамида для стекла и пульт управления. На крыше здания устанавливают две консоли, на которые подвешивают два грузовых и два предохранительных каната, по которым с помощью лебедки люлька может перемещаться вверх и вниз. Вдоль фасада здания люлька перемещается при перестановке консолей.
С целью увеличения грузоподъемности лебедок грузовой канат после огибания барабанов лебедки проходит через отводные Слоки и закрепляется иа каркасе люльки обоими концами. Один из отводных блоков подвешивают к консоли, а другой - свободно висит на петле грузового каната и пригружен противовесом для натяжения грузового каната. К нижним концам каждого предохра-
Люлька СМП-250 (рис. 15) предназначена для подъема одного рабочего с материалами и инструментом к месту производства отделочных и ремонтных работ. Ее используют при работе на фасадах зданий с балконами и козырьками, выступающими на расстояние не более 0,9 м.
нительного каната после его запасовки на блоках ловителя также подвешивают груз для натяжения каната.
Лебедки не наматывают грузовые канаты, а перемещаются по ним вместе с люлькой за счет трения между ручьями стальных барабанов и канатами, что дает возможность подниматься на любую высоту согласно длине каната. При обрыве грузового каната или неисправности в лебедке автоматически срабатывает ловитель, в результате чего люльга удерживается на предохранительных канатах” Люська имегт еъг.шый навес, а со стороны здания - откидные трапы, которые во время подъема служат ограждением; во время остекления трапы могут откидываться в сторону оконного проема. Загрузка стекла в люльку происходит со стороны, здания. На люльке предусмотрены четыре откидных сидения для рабочих. Управление перемещением люльки осуществляется как с основного пульта управления, так и с выносного.
Люлька состоит из рамы с колесами, установленных на ней грузовой и стреловой лебедок и стрелы; корзины, шарнирно подвешенной на двух канатах; канатно-блочной системы; электрооборудования; контргруза; стрелы с удлинителем; треноги для монтажа подъемника.
Корзина снабжена ограждением; в ней предусмотрен термостат для укладки запаса гильз с нагретой мастикой, применяемых при герметизации стыков, а также сетчатый сборник для электрокабеля. Устанавливают подъемник на крыше (перекрытии) здания.
Люлька для сварочных работ предназначена для подъема двух рабочих с материалами и инструментом при производстве сварочных и электромонтажных работ на фасадах жилых и промышленных зданий на высоте до 100 м. Люлька разработана на базе люльки ЛЭ-100-300.
Люлька подвешивается на двух грузовых и двух предохранительных канатах к двум консолям, установленным на крыше здания.
Каркас сварной из труб, на котором установлены две лебедки с электрическим и ручным приводами, два ловителя и пульт управления. На концах грузовых и предохранительных канатов, обращенных к земле, подвешивают прнгрузы, служащие для их натяжения. Перемещают люльку по высоте с пульта управления.
Площадки. Навесная площадка (рис. 16) предназначена для расшивки швов и заделки стыков панелей каркасно-панельных зданий. Она состоит из двух частей, каждая из которых может быть использована отдельно.
Каждая часть площадки состоит из каркаса и двух секций, соединенных между собой по вертикали с помощью накладок и болтовых соединений. Каркас снабжен двумя цепями для удержания его на перекрытии здания.
Сборно-разборные подмости. Передвижные подмости (рис. 17) предназначены для выполнения отделочных, ремонтных и специальных работ как снаружи, так и внутри жилых и общественных зданий с высотой помещения от 3 до 4 м.
Подмости монтируют из отдельных взаимозаменяемых секций в шахматном порядке иа раме с колесами рояльного типа. Подмости снабжены перилами, лестницей и щитами настила.
Для придания подмостям жесткости секции стягивают диагональными раскосами. Рама подмостей складывается по принципу ножниц и это позволяет их монтировать с подмостей в помещениях с любыми размерами дверных проемов.
Универсальные сборно-разборные подмости с диагональными раскосами (рис. 18) используются при производстве отделочных работ внутри помещений высотой до 4 м.
Подмости (рис. 19) предназначены для выполнения отделочных, электромонтажных, сантехнических и ремонтных работ как снаружи, так и внутри жилых и общественных зданий высотой до 4 м.
Подмости монтируют из отдельных взаимозаменяемых секций в шахматном порядке на раме с опорными винтами и колесами рояльного типа. Для придания подмостям жесткости нх секции стягивают диагональными раскосами.
Подмости снабжены щитовым дощатым настилом. В одном из щитов есть откидной лс::. На перилах верхней секции установлен блок для подъема строительных материалов. Для подъема на подмости имеется лестница.
Рис. 19. Подмости
1 - ограждение; 2 - щит; 3 - связи; 4 - секция; 5 - основание; 6 - консоль; 7,8 - лестница
Вышки. Телескопическая катучая вышка ВТК-12 (рис. 20) предназначена для подъема на высоту от 5 до 13,5’м двух рабочих, инструментов и монтажных материалов. Вышку используют для работы в промышленных зданиях и на открытых площадках, имеющих твердое покрытие.
Вышка состоит из основания, телескопической стойки, лебедки, канатно-блочной системы и рабочей площадки. На основании имеются четыре откидные опоры с винтовыми домкратами и колесами рояльного типа. Три секции телескопической вышки снабжены ловителями, четвертая - рабочей плошадкой, огражденной перилами.
Рис: 20. Вышка телескопическая катучая ВТК-12
1 - колесо рояльное; 2 - выдвижные опоры; 3 - основание; 4 - стойка телескопическая; 5 - рабочая площадка; в - перила
Строительные вышки ВС-18-МС и ВС-22-МС (рис. 21, 22) предназначены для подъема двух рабочих при выполнении различных работ на высоте при строительстве и ремонте жилых, промышленных и общественных зданий.
Рис. 21. Вышка строительная ВС-18-МС
1- двухколенчатая стрела; 2 - автомобиль ГАЗ-52; 3 - рама; 4 - люлька: 5 - выдвижная опора
Рис. 22. Вышка строительная ВС-22-МС
1 - автомобиль ЗИЛ-,130; 2 - двухколенчатая стрела: 3 -люлька; 4 - рама; 5 - выдвижная опора
Вышки смонтированы на шасси грузового автомобиля и представляют собой полноповоротный подъемник с гидравлическим приводом. Основой несущей конструкции вышки является складная двухколенчатая стрела квадратического сечения. Колена шарнирно сочленены между собой и расположены в одной вертикальной плоскости: нижнее колено - с поворотной рамой, верхнее - с люлькой. Подъем нижнего колена осуществляется гидроцилиндром, воздействующим на стрелу через рычажную систему. Опорная рама установлена на раме автомобиля за кабиной и снабжена четырьмя дополнительными гидравлическими выдвижными опорами, обеспечивающими устойчивость вышки при работе. Вышка имеет гидравлический привод от двигателя автомобиля. Управляют движениями стрелы и дополнительных опор с автоматических пультов.
К атегория: - Средства малой механизации
