В электроустановках плакаты и знаки безопасности необходимо при­менять:

Для запрещения действия с коммутационными аппаратами, при оши­бочном включении которых может быть подано напряжение на место работ;

Для предупреждения об опасности приближения к токоведущим частям, находящимся под напряжением;

Для разрешения определенных действий то­лько при выполнении конкретных требований безопасности труда;

Для указания местонахождения различных объектов и устройств.

Плакаты и знаки безопасности, применяемые в электроустановках, в соответствии с назначением подразделяются на четыре группы: преду­преждающие, запрещающие, предписывающие и указательные. Предупреждающие плакаты предназначаются:

для предупреждения об опасности приближения к частям, находящимся под напряжением;

для запрещения работы с коммутационными аппаратами, при ошибочном включении которых на оборудование, где работают люди, может быть по­дано напряжение;

для указания места, подготовленного к работе, для напоминания о принятых мерах по обеспечению безопасности.

К предупреждающим плакатам и знакам относятся:

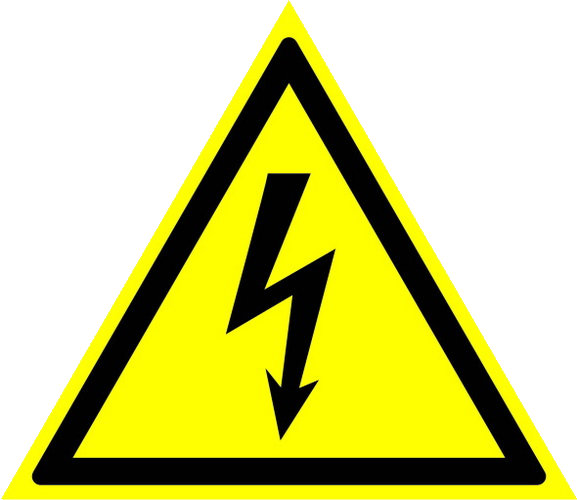

Рис. 2.17 Знак безопасности «Опасность поражения электрическим током»

Предупреждающий знак безопасности, изображенный на рис. 27.4, укрепляется на опорах линий электропередачи, электрооборудовании и приборах, дверцах силовых щитков, на электротехнических панелях и шкафах, а также на ограждениях токоведущих частей оборудования, механизмов, приборов.

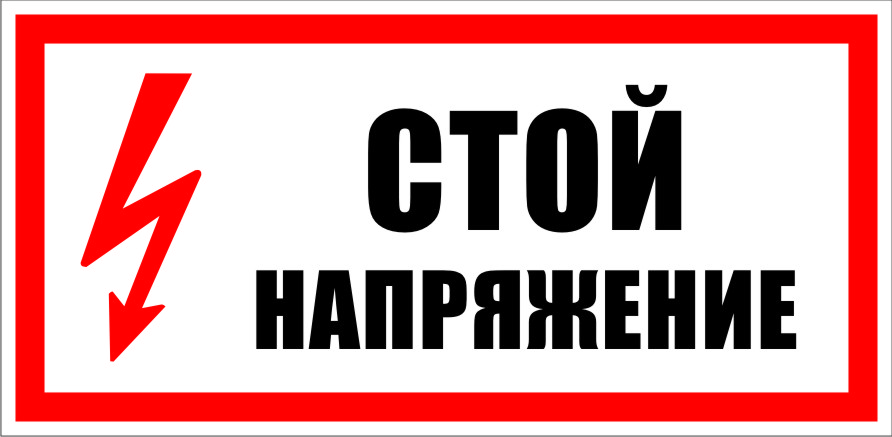

Рис. 2.18 Плакат «Стой – напряжение!»

Рис. 2.19 Плакат «Под напряжением, опасно для жизни»

Рис. 2.20 Плакат «Высокое напряжение! Опасно для жизни»

Предупреждающие плакаты «Стой – напряжение» (рис. 2.18), «Под напряжением, опасно для жизни» (рис. 2.19), «Высокое напряжение! Опасно для жизни» (рис. 2.20) - плакаты переносные, служат для предупреждения об опаснос­ти поражения электрическим током. Применяются в электроустановках напряжением до и выше 1000 В электростанций и подстанций. В закрытых распределительных устройствах (РУ) вывешивают на временных ограждениях токоведущих частей, находящихся под рабо­чим напряжением (когда снято постоянное ограждение); на временных ог­раждениях в проходах, куда не следует заходить; на посто­янных ограждениях камер, соседних с рабочим местом. В открытых РУ вывешивают при работах, выполняемых с земли, на канатах и шнурах, ограждающих рабочее место; на конструкциях вблизи рабочего места на пути к ближайшим токоведущим частям, находящимся под напряжением.

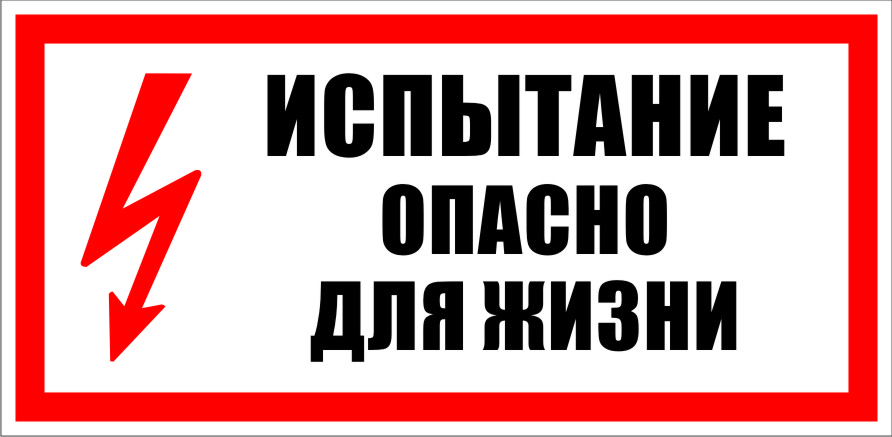

Рис. 2.21 Плакат «ИСПЫТАНИЕ Опасно для жизни».

Плакат переносной “Испытание. Опасно для жизни” (рис. 2.21)служит для предупреждения об опасности поражения электрическим током при проведении испытаний при повышенном напряжении. Вывешивают надписью наружу на оборудовании и ограждениях токоведущих частей при подготовке рабочего места для проведения испытания повышенным напряжением.

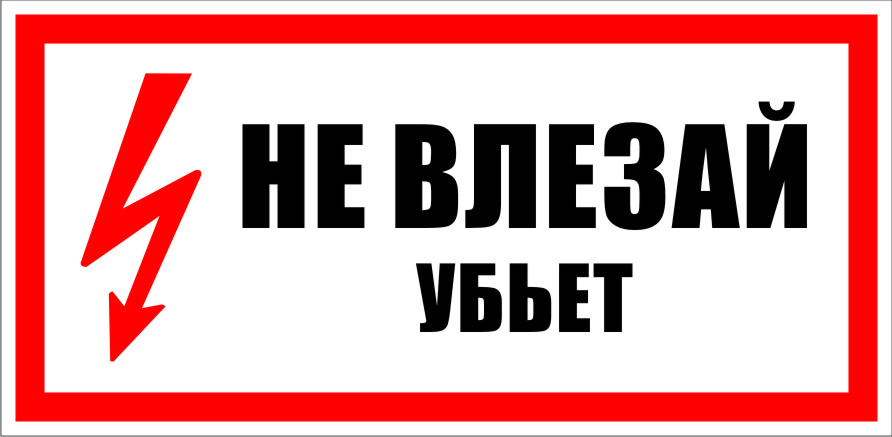

Рис. 2.22 Плакат «Не влезай – убьет!»

Плакат переносной “Не влезай. Убьет!” (рис. 2.22) служитдля предупреждения об опа­сности подъема по конструкции, где возможно приближение к токоведущим частям, находящимся под напряжением. Плакат вывешивают в РУ на констру­кциях, соседних с той, которая предназначена для подъема персонала к рабочему месту, расположенному на высоте.

Примеры запрещающих знаков, применяемых в электроустановках, приведены на рис. 2.23 – 2.25.

Рис. 2.23 Знак «Запрещается прикасаться. Корпус под напряжением»

Знак «Запрещается прикасаться. Корпус под напряжением» (рис. 2.23) закрепляют на поверхности корпусов, щитов и т.п., где есть возможность поражения электрическим током.

Рис. 2.24 Знак "Не включать"

Рис. 2.25 Знак «Запрещается включать машину (устройство)»

Знаки «Не включать» (рис. 2.24), « Запрещается включать машину (устройство)» (рис. 2.25) размещают на пультах управления и включения оборудования или механизмов, при ремонтных и пуско-наладочных работах.

Пример предписывающего плаката, применяемого в электроустановках, приведен на рис. 2.26.

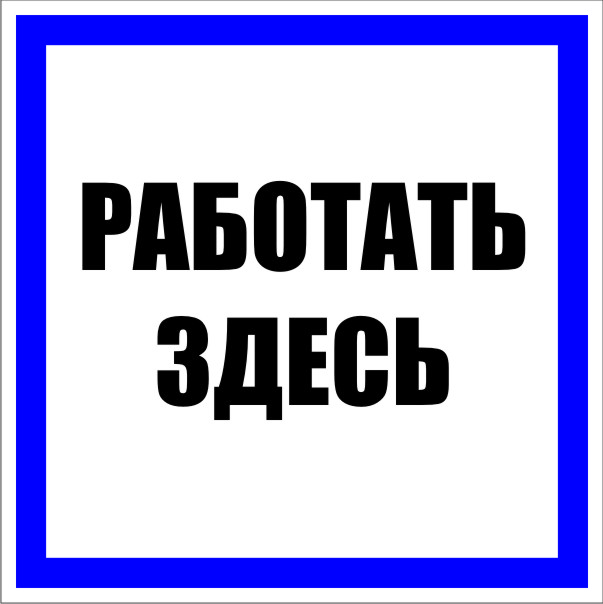

Рис. 2.26 Плакат «Работать здесь».

Плакат переносной “Работать здесь” (рис. 2.26) применяется для указания рабочего места в электроустановках электростанций и подстанций. Вывеши­вается в закрытых РУ на месте работ, а в открытых РУ (при наличии ограждений рабочего места) – в месте прохода за ограждение.

Доброго времени суток, уважаемые гости сайта «Заметки электрика».

Сегодня мы рассмотрим с Вами плакаты и знаки безопасности. Они относятся к от электрических полей.

Всего существует 13 плакатов и знаков безопасности. В данной статье мы со всеми с ними познакомимся более подробно и наглядно.

Применение плакатов и знаков безопасности

Для начала рассмотрим для чего же применяются плакаты и знаки безопасности.

1. Запрет конкретных действий

С помощью плакатов и знаков безопасности мы запрещаем конкретные действия с коммутационными аппаратами (высоковольтные выключатели, разъединители, рубильники, и т.п.), при ошибочном включении которых на рабочее место может быть подано напряжение.

2. Предупреждение

С помощью плакатов и знаков безопасности мы предупреждаем обслуживающий (ремонтный) персонал об опасности. Опасность заключается в приближении работника к токоведущим частям, которые находятся под напряжением, на расстояние менее допустимого. Также сюда можно отнести предупреждение о повышенной напряженности электрического поля.

В этом случае применяют предупреждающие плакаты и знаки.

3. Разрешение конкретных действий

С помощью плакатов и знаков безопасности мы разрешаем производить работникам определенные (конкретные действия), соответственно, при выполнении требований .

В этом случае применяют предписывающие плакаты.

4. Указание

Ну и последний пункт, где применяются плакаты и знаки безопасности, это указание места установки .

Форма и классификация плакатов и знаков

Плакаты и знаки безопасности должны изготавливаться, строго по требованиям ГОСТ.

Плакаты подразделяются на:

постоянные

переносные

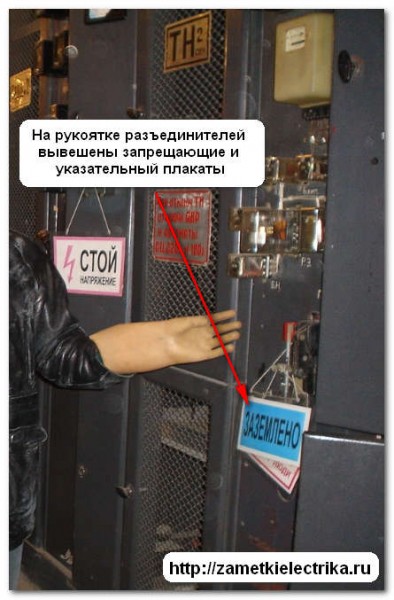

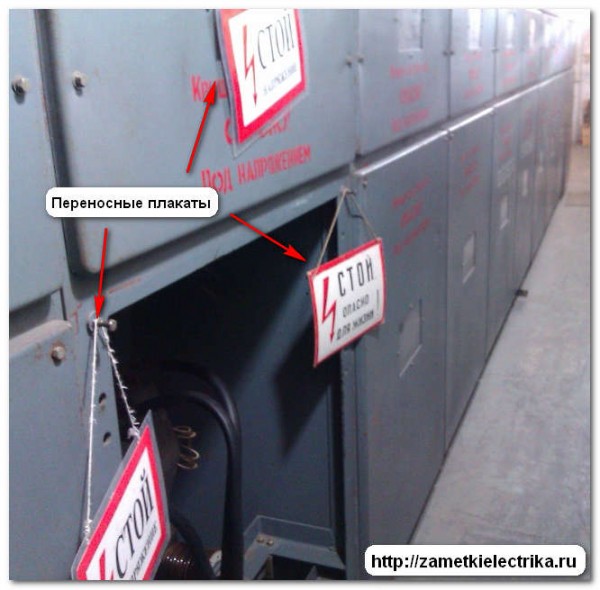

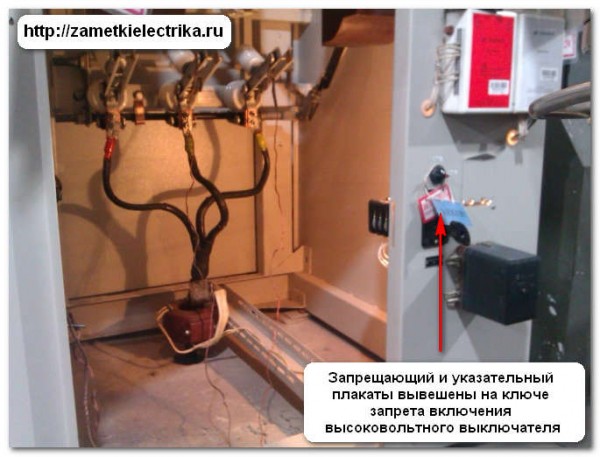

Конечно же на практике чаще используются переносные плакаты. Ниже на фотографии Вы можете увидеть применение переносных плакатов на примере высоковольтного комплектного распределительного устройства (КРУ) со стороны кабельного отсека.

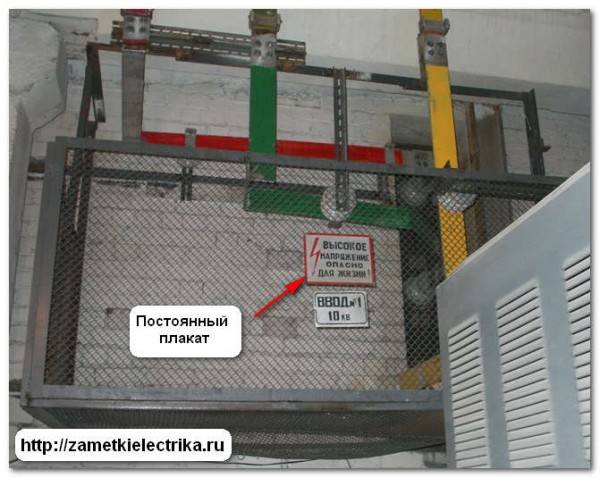

Реже применяются постоянные плакаты. Например, на , либо на сетках ограждений сборных шин. Пример смотрите ниже.

Знаки могут быть только постоянными.

Как необходимо изготавливать постоянные плакаты и знаки?

Постоянные плакаты и знаки необходимо изготавливать из электроизоляционных материалов. Кстати, хочу обратить особое внимание на знаки. В основном все знаки у нас до сих пор установлены металлические по старым требованиям, что, естественно, не допустимо.

Применение плакатов и знаков из металлических материалов допускается только при одном условии — они должны быть установлены вдали от токоведущих частей.

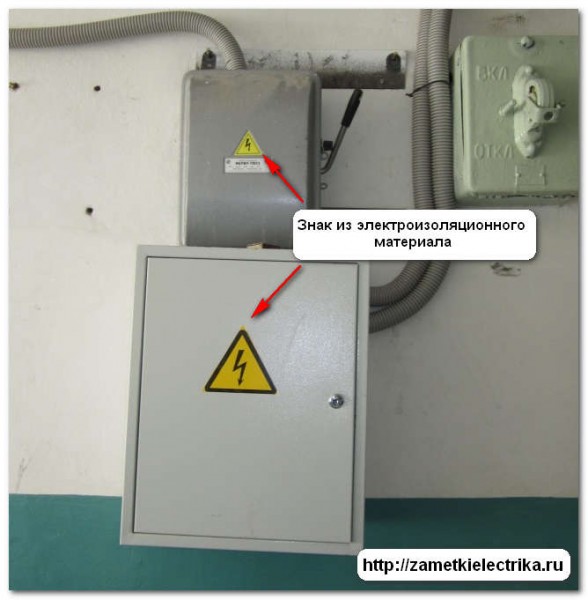

Знаки, которые должны располагаться на бетонных и металлических поверхностях (столбы, ячейки бетонного распределительного устройства, двери подстанций) наносят красками с помощью трафаретов.

Как необходимо изготавливать переносные плакаты?

Про переносные плакаты все ясно и понятно. Они должны изготавливаться только из электроизоляционных материалов, и никак больше.

P.S. В следующих статьях я Вам наглядно покажу как выглядят плакаты и знаки безопасности, а также их размеры и формы, условия и область их применения. Подписывайтесь на новые статьи (в правой колонке сайта), чтобы первым узнать о выходе статьи на сайте. Ну и на десерт не могу не выложить видео про «турникменов» (парней на турниках), т.к. сам увлекся этим занятием.

Использование плакатов и других знаков безопасности в электроустановках обосновано необходимостью запретить, проинформировать или предписать определенные операции при работе с аппаратами коммутации, для того, чтобы обезопасить обслуживающий персонал.

По характеру использования информационные таблички делятся на два вида:

• на переносные;
• на стационарные или постоянные.

Плакаты запрещающего типа

Исходя из названия данных плакатов, их основная цель – это запретить определенные действия с коммутационными установками, чтобы во время проведения мероприятий по обслуживанию электроустройств на них случайно не было подано питание.

» — никому не разрешено повторно включать выключатели ВЛ, после их автоматического отключения, без предварительного согласия с руководителем работ. Такой вид плакатов вывешивается на все ключи управления ВЛ, когда проводятся работы по ремонту оборудования под напряжением (U).

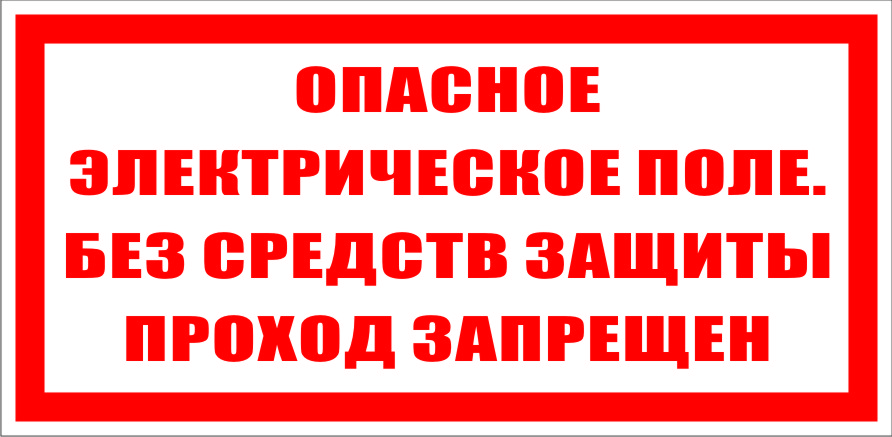

«Опасно! Электрическое поле! Без средств защиты проход запрещен » устанавливается на ОРУ с U свыше 330 кВ на высоте 1,8 метра на ограждениях участков с U, превышающим 15 кВ на метр. Он информирует о высокой вероятности опасного воздействия электрического поля на обслуживающий персонал и воспрещает их перемещение в рабочей зоне без средств индивидуальной защиты.

«Не включать. Работают люди » — это переносная табличка, используемый на электроустановках с U свыше 1 тысячи Вольт. Она устанавливается на все приводы, кнопки и ключи управления коммутационным оборудованием и означает, что подача питания на линию запрещена.

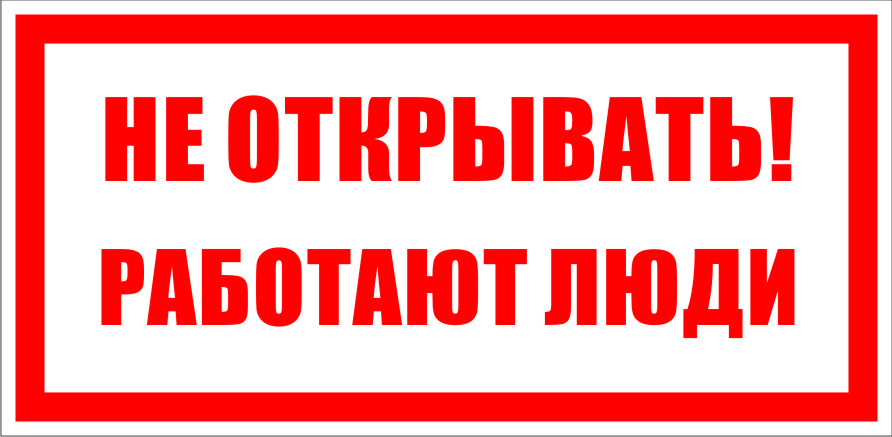

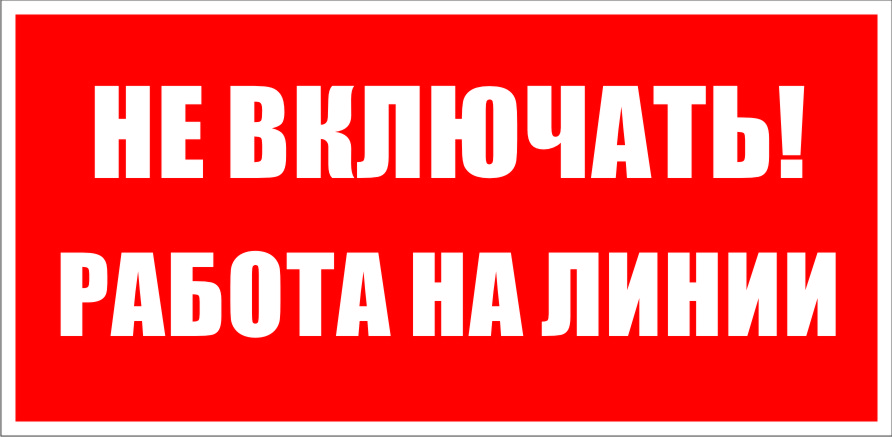

» — это переносная табличка, устанавливаемая на все приводы и ключи управления коммутационными аппаратами. Она запрещает подачу питания на линию.

Плакаты предупреждающего типа

Основная задача таких информационных табличек – это уведомление персонала о приближении на небезопасное расстояние к частям оборудования, которые находятся под высоким напряжением.

«Стой! Напряжение » — используется на установках с U свыше 1 тысячи Вольт. Знак уведомляет о нахождении в непосредственной близости к частям электроустановки, находящимся под напряжением.

«Не влезай! Убьет » — этот знак информирует об опасности приближения к токоведущим частям при подъеме на конструкцию.

«Испытание! Опасно для жизни » — этот знак монтируется на заграждения рабочих мест при проведении высоковольтных испытаний и предупреждает об опасности поражения электрическим током.

» — используется на электроустановках любых подстанций и электрических станций. Он предупреждает об опасности приближения к токопроводящим частям установки.

Плакаты предписывающего типа

Такие знаки используются для обозначения рабочей зоны и безопасных подходов к ней.

» — располагается на рабочем месте.

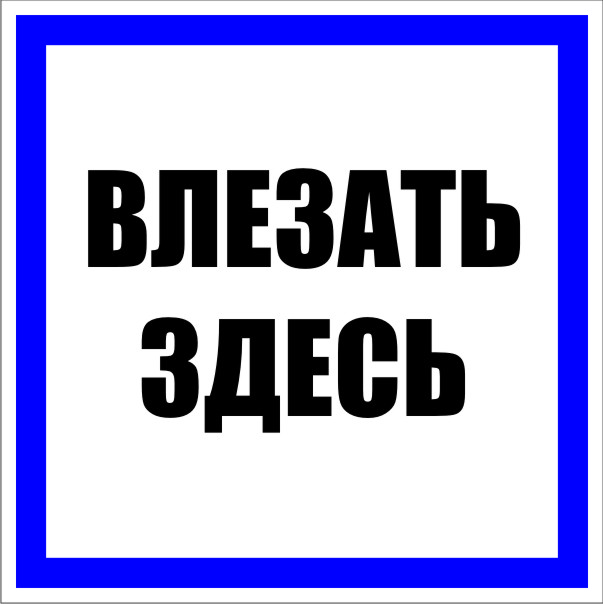

» — монтируется на высотных рабочих местах и указывает на безопасный путь подъема.

Плакаты указывающего типа

Плакат «» — этот знак устанавливается на приводах коммутационных устройств. Он указывает о том, что данный участок установки заземлен и на него нельзя подавать напряжение.

При использовании указательного и запрещающего знака одновременно, указательный всегда вешает сверху.

ПЛАКАТЫ И ЗНАКИ ЭЛЕКТРОБЕЗОПАСНОСТИ.
НАЗНАЧЕНИЕ И ТРЕБОВАНИЯ К КОНСТРУКЦИИ

В зависимости от условий применения плакаты и знаки электробезопасности могут быть следующими:
- запрещающие плакаты - для запрета действий с коммутационными аппаратами, ошибочное включение которых может привести к попаданию напряжения на место выполнения работ; для запрета передвижения без средств защиты в ОРУ 330 кВ и выше с напряженностью электрического поля более 5 кВ/м;
- предупреждающие плакаты - для предупреждения об опасности приближения к токоведущим частям, находящимся под напряжением;
- предписывающие плакаты - для разрешения определенных действий - только в случае выполнения конкретных требований безопасности труда;
- указывающие плакаты - для указания места размещения различных объектов и устройств.

По характеру применения плакаты и знаки электробезопасности могут быть постоянными и переносными.
Плакаты и знаки электробезопасности должны изготавливаться из электроизоляционных материалов (стеклопластика, полистирола, ПВХ, гетинакса, текстолита и др.).
Для электроустановок, имеющих открытые токоведущие части, не допускается применять переносные и временные навесные знаки электробезопасности, изготовленные из токопроводящего материала.
Допускается изготавливать постоянные, переносные плакаты и знаки безопасности из металла - только для установок, удаленных от токоведущих частей.

Плакаты и знаки электробезопасности на бетонные и на металлические поверхности опор ВЛ, дверей камер и др. рекомендуется наносить красками с помощью трафаретов, а также использовать плакаты и знаки электробезопасности на самоклеющейся пленке.

Лакокрасочные материалы сигнальных цветов, применяемые для окрашивания знаков электробезопасности, производственного оборудования и других объектов, должны обеспечивать устойчивость цвета покрытия в климатических и производственных условиях, для которых плакаты электробезопасности, производственное оборудование и другие объекты предназначены.

Плакаты и знаки электробезопасности, используемые в темное время суток или в условиях недостаточной видимости, должны быть освещены. Все устройства, обеспечивающие видимость знаков, табличек и блоков в темное время суток, не должны изменять их цвет, а также ухудшать их видимость в светлое время суток.

Перечень, размеры, форма, места и условия применения плакатов приведены в приложении 8 к пункту 18.5 Правил эксплуатации электрозащитных средств.

Смысловое значение, изображение и место установки плакатов и знаков для электроустановок указаны в табл.

Примечание: в электроустановках с крупногабаритным оборудованием размеры плакатов разрешается увеличивать в отношении 2:1, 4:1, 6:1 к размерам, которые приведены в таблице.

Цены указаны в гривнах.

* Возможно изготовление знаков любых типоразмеров под заказ.

Все знаки электробезопасности изготавливаются в соответствии с ДНАОП 1.1.10-1.07-01 "ПРАВИЛА ЭКСПЛУАТАЦИИ ЭЛЕКТРОЗАЩИТНЫХ СРЕДСТВ".

Цены справочного характера и указаны для мелкого опта (100 – 250 знаков одного вида).
Цена может меняться в зависимости от комплексности заказа.
Стоимость единичных заказов (1 - 100 знаков одного вида) и крупного опта просчитываются индивидуально.

А мы продолжаем более подробно знакомиться с , которые применяются при работах в действующих электроустановках.

И снова напомню Вам о том, что всего существует 13 плакатов и знаков безопасности. Среди них один — это указательный плакат »ЗАЗЕМЛЕНО». Вот речь в данной статье о нем и пойдет.

Его название говорит само за себя. Указательный плакат предназначен для указания той части электроустановки, которая является заземленной.

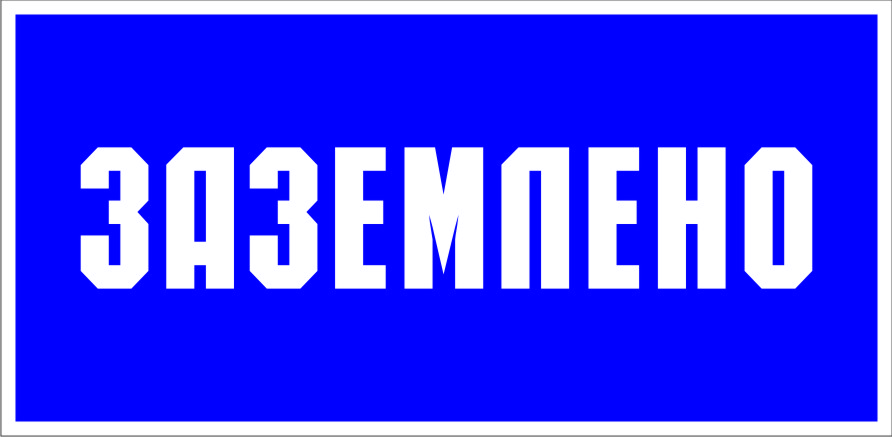

Указательный плакат «ЗАЗЕМЛЕНО» выглядит следующим образом:

К этому плакату предъявляются определенные требования по размеру и цветному оформлению.

Вместо рамки у него используется белая окантовка толщиной примерно в 1 (см). Надпись «ЗАЗЕМЛЕНО» выполняется черными буквами. Фон у плаката — синий.

У этого плаката существуют 2 стандартных типоразмера: 20х10 (см) и 10х5 (см).

Указательный плакат «ЗАЗЕМЛЕНО» применяется на всех подстанциях любого класса напряжения.

Пример применения указательного плаката

Допустим, что мы хотим произвести на электродвигателе шаровой мельницы по разным для этого причинам, кстати электродвигатель напряжением 3 (кВ). Для этого нам необходимо , откуда этот электродвигатель питается. Однолинейную схему питания шаровой мельницы смотрите ниже:

Кому интересно…сделаю небольшое отступление.

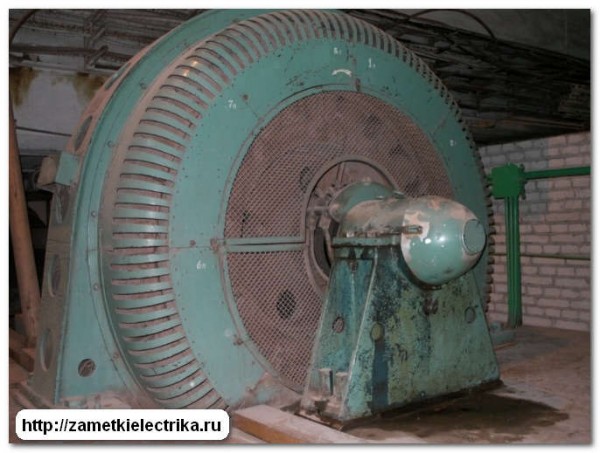

Так выглядит асинхронный шаровой мельницы. Мощность у него 380 (кВт).

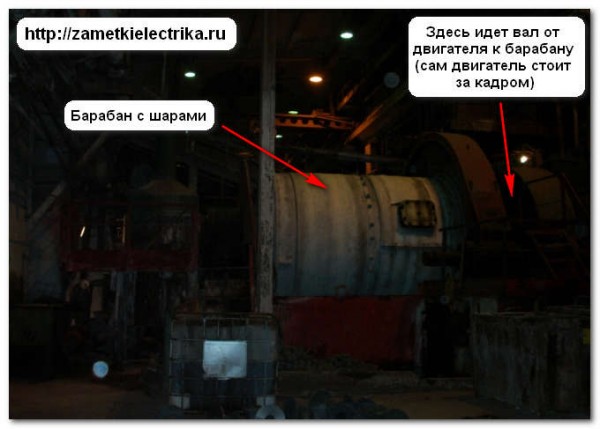

На валу этого двигателя установлен барабан. В нем происходит стадия измельчения раствора.

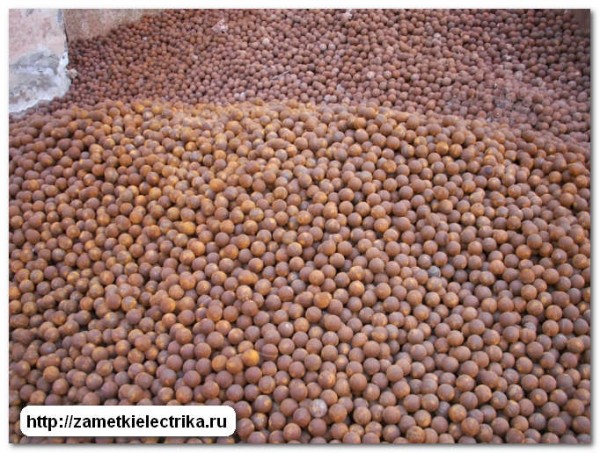

Шары, загружаемые в барабан выглядят вот так:

Это было небольшое отступление от темы.

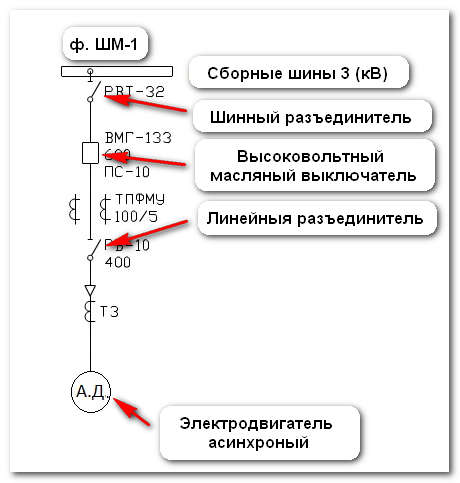

В нашем случае, нужно отключить высоковольтный выключатель, линейный и шинный разъединители нашего присоединения (смотрите схему выше). После отключения этих коммутационных аппаратов вывешиваем на рукоятки разъединителей, автомат цепей соленоидов (включения) и ключ запрета включения выключателя.

Далее с помощью проверяем отсутствие напряжения на токоведущих частях электроустановки, куда мы хотим установить . После установки переносного заземления вывешиваем на рукоятки шинного и линейного разъединителей, и на ключ запрета включения выключателя, указательный плакат «ЗАЗЕМЛЕНО».

И все…ничего сложного здесь нет. Главное все действия при оперировании коммутационными аппаратами производить строго по бланку переключений, ведь превыше всего.

P.S. Ну вот и все, что я хотел Вам рассказать про указательный плакат «ЗАЗЕМЛЕНО». Если во время прочтения данной статьи у Вас возникли вопросы, то спрашивайте — не стесняйтесь.
