Изготовление водородной установки для авто. Водородный генератор своими руками: принцип работы устройства, схемы и описание процесса сборки. Доводка и тестирование прибора

Принцип действия генераторов водорода на авто своими руками основывается на процессе электролиза. Активизируется система только в процессе езды и использует электроэнергия от аккумулятора для выработки водорода из воды. Водород при этом не накапливается, то есть произведенный газ ННО быстро поступает в мотор, смешиваясь с традиционным топливом:

  • бензин;
  • дизельное топливо;

Смесь топлива и водорода эффективнее сгорает, в результате чего снижается расход горючего и объемы загрязняющих веществ, выбрасываемых в воздух.

Эта современная водородная технология дает возможность уменьшать расход топлива на 20-60 процентов, обеспечивая существенное уменьшение количества выбросов следующих веществ:

Сделать генератор водорода вы можете своими руками по нашей инструкции.

Выбор электродов

Как правило, электроды изготовлены из металла или графита, поэтому они проводят электрическую энергию в воду. Важно подобрать такой материал, который не будет реагировать с кислородом или растворенным веществом, иначе реакция будет проходить на поверхности катода (отрицательный электрод), а вода будет загрязняться при этом.

Применение неподходящих электродов способствует уменьшению объемов производимого газа и слишком быстрому износу электрода.

Проект генератора водорода

Существуют очень простые системы, используемые для производства водорода и кислорода за счет электролиза воды. Смысл заключается в том, что для получения достаточного объема газа используется технология без дополнительных химических веществ и эрозии электродов. Можно попробовать изготовить электроды из меди, но этот материал вступает в реакцию с водой и выделяет много загрязнений, поэтому такой вариант плохо подходит.

Количество вырабатываемого газа пропорционально заряду, который проходит через воду. Таким образом, чем выше ток, тем больше газа. Расстояние между электродами для этого должно быть максимально маленьким, но пузырьки газа должны легко передвигаться между ними.

Материал для пластин

Для пластин мы советуем использовать также хорошую нержавеющую сталь, которая имеет минимальный риск образования коррозии. Нержавейка не так хорошо проводит электричество, как медь, поэтому пластины электродов создаются из листов толщиной около 2 мм. Это снизит сопротивление. Чем выше качество металла, тем труднее вам будет изготавливать электроды (материал труднее режется).

Пластины электродов мы рекомендуем составлять слоями, а расстояние между ними можно регулировать нейлоновыми шайбами или шайбами из какого-нибудь другого диэлектрического материала. Пластины следует размещать в переменной позиции, чтобы плюсовые чередовались с минусовыми.

Крепеж

Крепеж нужно также изготовить из нержавеющей стали, чтобы материалы друг другу соответствовали. Важно добиться плотного прилегания всех элементов, что исключит искрообразование. Не забывайте, что вы имеете дело с горючим газом.

В нашем конкретном случае мы собираем систему из 16 пластин с расстоянием между ними около 1 мм. Большая площадь поверхности, толщина пластин и болты позволяют пропускать через систему более высокие токи без резистивного нагрева металла. Общая емкость электродов -1nF при измерении в воздушной среде. Такой набор электродов может использовать в простой водопроводной воде до 25А.

Электроды для сбора газа необходимо поместить внутрь контейнера с герметично изолированными разъемами, крышкой и другими соединениями. Контейнер изначально должен быть пищевым и стойким к высоким температурам.

Если контейнер металлический, электроды следует закрепить на пластиковой основе для предотвращения короткого замыкания. Два разъема можно установить с двух сторон медных и латунных фитингов, которые применяются для извлечения газа. Фитинги и контактные разъемы прочно крепятся с применением силиконового герметика, чтобы закрытый контейнер получился совершенно герметичным.

Соблюдайте осторожность

Вырабатываемый газ – это взрывоопасная смесь водорода и кислорода, поэтому использовать его нужно с максимальной осторожностью. В контейнере содержится много газа, имеется вероятность его возгорания, а при избыточном давлении может даже произойти взрыв. Во избежание детонации газа внутри генератора водорода трубы из контейнера должны соединяться с другим контейнером, наполненным водой наполовину. При возгорании на выходе пламя не проникает обратно в устройство. Это устройство безопасности совершенно необходимо и его необходимо обязательно устанавливать.

Решил сделать газогенератор по разложению воды на кислород и водород, чтобы можно было паять твердыми припоями и установить в авто для полного сгорания бензина. В интернете много отчетов по уже изготовленным генераторам, якобы даже работающим.

Нашел нержавейку, нарезал болгаркой 11 пластин 15х15 мм., собрал. Из них потом сделал восьмиугольники. Прокладки резал из авто камеры. Когда вырезал пластины три штуки оставил с одним углом, чтобы было удобнее подключать питание, 8-восьмиугольные. Затем пластины я прошел бруском, чтобы лучше образовывались пузырьки газа. Перед сборкой наклеил с одной стороны на пластины прокладки и во время сборки использовал клей на прокладках. Так собирать удобнее и герметичнее. Ну раз готов генератор, значит можно его испытывать. Залил в полторашку воды, подключил выпрямитель на 14 вольт, 7 ампер, а в результате НИЧЕГО.

Залез опять в интернет, оказалось, что не только у меня, но и ни у кого на воде генератор не работает. А чтобы его расшевелить нужно залить в него электролит. Предложений по приготовлению тоже много- Мистер Мускул, Крот, каустическая сода, пищевая сода, главное, чтобы в его составе был NaOH. На чистой воде генератор работать не хочет. Правда кто-то сделал генератор на воде, но после этого его никто больше не видел, а описание и чертеж не сохранились. Решил сделать электролит из пищевой соды. Налил кипяченой воды, насыпал соды и мешал, пока она не растворилась полностью (насыщенный раствор). Подключил по временной схеме полторашку с содой, на выходе трубку с иглой от шприца, подал напряжение и стал ждать результата, который не заставил себя ждать. Генератор заработал.

Подключение делал по разному и как в журнале Моделист-конструктор первая и последняя пластины (так хуже работает) и минус на 1 и последнюю пластины, а плюс в середине (так газа вырабатывается больше). Пробовал подключать другой блок питания 18 вольт 13 ампер, с ним генератор работает веселее. В итоге пришел к выводу, что чем больше площадь пластин и ампер, тем больше газа выделяется.

Эксперимент удался, теперь буду делать газогенератор из 50 пластин размером 20х20 мм. Чтобы уйти от применения гидро затвора на выходе, хочу использовать бачок омывателя от ВАЗ, то есть подача и обратка внизу бачка, ниже бачка генератор, а выход газа сверху. Будет постоянное пополнение электролитом самого генератора, а так же электролит будет дополнительно выполнять роль гидрозатвора, а сверху бачка-омывателя выход газа на горелку. Делать буду генератор мобильным, чтобы можно было его установить на авто и в любое время можно было его снять и использовать в качестве горелки для пайки.

Рисовать ничего не стал, так как в интернете очень много работ, можете посмотреть там. Думаю, что достаточно фотоотчета.

Мысль о том, что водоемы планеты буквально переполнены самым безупречным с точки зрения экологии топливом – водородом, — давно бередит умы ученых.

За все время было предложено немало решений, позволяющих получать этот газ в чистом виде.

Как выяснилось, добывать горючее из воды может каждый из нас при помощи простого процесса, называемого электролизом. Далее мы узнаем, как сделать водородный генератор своими руками для отопления.

Чистый водород выделяется в ходе разнообразных химических реакций, но такой способ его добычи является довольно сложным, а зачастую и слишком дорогим.

Исключение составляют технологические процессы, при которых газ образуется как побочный продукт, но такое его производство имеет пока мизерные объемы.

Гораздо проще выделять водород из воды, пропуская через нее электрический ток – этот процесс и называют электролизом. Сначала молекула Н2О распадается на атом водорода Н и гидроксогруппу ОН, затем происходит окончательное разделение кислорода и водорода.

Первый, имея отрицательный заряд, устремляется к аноду, второй – к катоду. Элементы накапливаются в виде пузырьков, которые, достигнув определенного размера, отрываются от электрода и всплывают. Далее кислород и водород без всякого разделения (эта смесь получила название «газа Брауна») поступают в горелку, где в процессе сжигания снова превращаются в воду. Чтобы подача готового продукта происходила без затруднений, водородные генераторы часто оборудуют воздушным дренажом.

Очевидно, что производительность установки будет возрастать с увеличением площади контакта между водой и электродами. По этой причине последние выполняют в виде пластин. Они собираются в конструкции, напоминающие стальные ребристые радиаторы отопления.

С целью увеличения производительности сегодня применяют цилиндрические электроды, а также имеющие более сложную форму.

Скорость выделения водорода зависит и от материала электродов.

Вместо меди или нержавеющей стали в современных «продвинутых» генераторах применяют особые сплавы, которые стоят достаточно дорого.

Еще одно условие – вода должна пропускать ток. Отметим, что в дистиллированном виде она является диэлектриком. Проводником электричества эту жидкость делают ионы, на которые распадаются растворенные в ней вещества, в первую очередь соли. Чем более крутым является раствор, тем лучше он будет пропускать ток.

С увеличением размеров электрода уменьшается мощность выделения тепла при пропускании через него электрического тока. Это очень важный момент, поскольку при нагреве свыше 65 градусов пластины интенсивно покрываются налетом, который придется постоянно счищать.

Преимущества использования

Главное достоинство водорода как топлива состоит в его абсолютной безвредности: при сгорании этого вещества образуется чистый водяной пар.

Ни один другой вид топлива не может похвастаться этим качеством.

Даже природный газ при сжигании образует углекислоту, которая, как принято сегодня считать, приводит к возникновению парникового эффекта.

Второе преимущество – доступность. Водород является самым распространенным веществом во Вселенной, а добывать его можно прямо из воды, запасы которой на нашей планете можно считать неисчерпаемыми. Правда, как мы увидим далее, доступность эта пока только кажущаяся.

Важным достоинством является и то, что для перехода на водородное топливо газовый котел, как и двигатель внутреннего сгорания, почти не нужно переделывать.

Негативные стороны водородного типа обогрева зданий

В дискуссиях на тему целесообразности применения водородного топлива для систем отопления скептики приводят весомые аргументы:

  1. Высокая стоимость: даже в самых эффективных электролизных установках, созданных на сегодняшний день, для получения водорода приходится тратить в 2 раза больше энергии, чем дает последующее его сжигание.
  2. Взрывоопасность: в способности водорода легко взрываться люди убедились во время крушения дирижабля «Гинденбург», баллон которого был заполнен именно этим газом.
  3. Сложность подготовительного процесса: получить водород из воды – это полдела. Для эффективного использования в теплогенераторах он должен подаваться при стабильном давлении, для чего понадобятся компрессор и дополнительный резервуар с редуктором. Кроме того, нужно будет избавиться от водяного пара, что потребует применения осушителя.
Таким образом, установка для получения водорода превращается в целый комбинат, который далеко не каждый домовладелец сможет приобрести и разместить у себя.

Создание водородного генератора своими руками

Установку для выделения водорода из воды достаточно просто изготовить самостоятельно. По своим характеристикам она не будет сильно уступать покупной, зато обойдется гораздо дешевле. Рассмотрим последовательно этапы создания.

Проект (чертеж)

Для изготовления генератора понадобится герметично закрывающаяся емкость, которая перед началом производства водорода будет заполняться водой.

Расположенные внутри электроды будут иметь вид набора пластин (понадобится 16 штук), установленных с зазором в 1 мм.

Чтобы его обеспечить, между пластинами нужно поместить нейлоновые прокладки (допускается любой другой диэлектрик).

Расстояние в 1 мм является оптимальным: если его увеличить – придется наращивать силу тока; при уменьшении зазора будет затруднен выход газовых пузырьков. Пластины будут поочередно соединяться с анодом и катодом 12-вольтного источника питания. При этом их необходимо надеть на ось, также изготовленную из диэлектрического материала.

Когда электроды будут закреплены на держателе, его необходимо будет прикрепить к крышке корпуса снизу.

Для отбора газовой смеси в крышку корпуса врезается трубка от обычной капельницы. Кроме того, в ней необходимо просверлить еще два отверстия, через которые будут пропущены провода. После сборки установки все отверстия в крышке нужно будет загерметизировать с помощью силиконового герметика или клея.

Важным компонентом генератора является гидрозатвор. Для его изготовления понадобится небольшая емкость (подойдет обычная бутылка), куда перед применением устройства необходимо будет налить воду. В герметично закрывающейся крышке нужно просверлить два отверстия: в одно пропускаем трубку от генератора (ее необходимо опустить до самого дна), а во второе – еще одну трубку, по которой газовая смесь будет поступать к горелке. Отверстия в крышке гидрозатвора также должны быть герметизированы. Воду в бутылку следует наливать на ¾ ее объема.

Чтобы вода, залитая в корпус генератора, имела лучшую проводимость, в нее нужно добавить пару столовых ложек поваренной соли или каустической соды (гидроксид натрия).

Подбор электродов

Материал, из которого будут изготовлены электроды, должен обладать малым электрическим сопротивлением и быть химически инертным по отношению к кислороду и имеющимся в растворе веществам.

При несоблюдении второго требования будет иметь место химическая реакция с участием подключенных к катодному полюсу электродов, вследствие которой раствор станет насыщаться посторонними веществами.

Именно поэтому медь – один из лучших проводников – в водном растворе применять нельзя. Вместо нее рекомендуется использовать нержавеющую сталь. Оптимальная толщина для пластин-электродов из этого материала – 2 мм.

Контейнер

С учетом опасности взрыва корпус генератора следует изготавливать из прочного и пластичного материала, устойчивого к высоким температурам. Лучше всего этим требованиям соответствует сталь. Необходимо только полностью исключить контакт проводов или электродов с корпусом, следствием которого будет короткое замыкание.

В жилых и хозяйственных объектах широко применяются трубы из поливинилхлорида при организации водоснабжения. : преимущества, недостатки, особенности монтажа и технические характеристики.

С характеристиками септика Славаква вы можете ознакомиться .

Металлопластиковые трубы отличаются не только своими положительными характеристиками при эксплуатации, они к тому же легко поддаются монтажу. Здесь вы найдете полезную информацию по монтажу труб своими руками.

Водородный генератор для автомобиля своими руками (чертежи)

Обогащение топливно-воздушной смеси водородом способствует снижению расхода горючего. По свидетельству некоторых автолюбителей, экономия топлива может составить до 30%.

За основу автомобильного генератора водорода принято устройство, которое было описано в предыдущем разделе. Разница состоит в отсутствии гидрозатвора (полученный водород сразу направляется во впускной коллектор) и наличии блока управления. Последний будет регулировать силу тока между электродами в зависимости от числа оборотов двигателя.

Самостоятельное изготовление такого блока под силу только тем, кто свободно ориентируется в радиоэлектронике, поэтому мы рекомендуем воспользоваться покупным вариантом. Тем более что блоки заводского изготовления всю работу по регулированию производительности водородного генератора берут на себя, не требуя участия пользователя.

Элементы системы для автомобильного генератора

Все что будет нужно – в самый первый раз вручную подобрать значение силы тока (оптимальное) для режимов «холостой ход» и «максимальная нагрузка», а далее блок управления будет сам варьировать производительность установки в заданных пределах.

Необходимо очень тщательно уплотнять все соединения: утечка водорода может привести к пожару.

Герметичность конструкции лучше всего проверять мыльной пеной: утечки, если таковые имеются, проявят себя постоянно появляющимися и растущими пузырями.

Корпус автомобильного генератора водорода можно изготовить из водопроводного фильтра, который является достаточно прочным. Объем его невелик и чтобы установку не приходилось слишком часто заправлять, ее можно дополнительно оборудовать баком для хранения запаса раствора. К рабочей емкости он присоединяется двумя трубками.

Видео на тему


Электролиз широко используется в производственной сфере, например, для получения алюминия (аппараты с обожженными анодами РА-300, РА-400, РА-550 и т.д.) или хлора (промышленные установки Asahi Kasei). В быту этот электрохимический процесс применялся значительно реже, в качестве примера можно привести электролизер для бассейна Intellichlor или плазменный сварочный аппарат Star 7000. Увеличение стоимости топлива, тарифов на газ и отопление в корне поменяли ситуацию, сделав популярной идею электролиза воды в домашних условиях. Рассмотрим, что представляют собой устройства для расщепления воды (электролизеры), и какова их конструкция, а также, как сделать простой аппарат своими руками.

Что такое электролизер, его характеристики и применение

Так называют устройство для одноименного электрохимического процесса, которому требуется внешний источник питания. Конструктивно это аппарат представляет собой заполненную электролитом ванну, в которую помещены два или более электродов.

Основная характеристика подобных устройств – производительность, часто это параметр указывается в наименовании модели, например, в стационарных электролизных установках СЭУ-10, СЭУ-20, СЭУ-40, МБЭ-125 (мембранные блочные электролизеры) и т.д. В данных случаях цифры указывают на выработку водорода (м 3 /ч).

Что касается остальных характеристик, то они зависят от конкретного типа устройства и сферы применения, например, когда осуществляется электролиз воды, на КПД установки влияют следующие параметры:


Таким образом, подавая на выходы 14 вольт, мы получим 2 вольта на каждой ячейке, при этом на пластинах с каждой стороны будут разные потенциалы. Электролизеры, где используется подобная система подключения пластин, называются сухими.

  1. Расстояние между пластинами (между катодным и анодным пространством), чем оно меньше, тем меньше будет сопротивление и, следовательно, больший ток пройдет через раствор электролита, что приведет к увеличению выработки газа.
  2. Размеры пластины (имеется в виду площадь электродов), прямо пропорциональны току, идущему через электролит, а значит, также оказывают влияние на производительность.
  3. Концентрация электролита и его тепловой баланс.
  4. Характеристики материала, используемого для изготовления электродов (золото – идеальный материал, но слишком дорогой, поэтому в самодельных схемах используется нержавейка).
  5. Применение катализаторов процесса и т.д.

Как уже упоминалось выше, установки данного типа могут использоваться как генератор водорода, для получения хлора, алюминия или других веществ. Они также применяются в качестве устройств, при помощи которых осуществляется очистка и обеззараживание воды (УПЭВ, VGE), а также проводится сравнительный анализ ее качества (Tesp 001).


Нас, прежде всего, интересуют устройства, производящие газ Брауна (водород с кислородом), поскольку именно эта смесь имеет все перспективы для использования в качестве альтернативного энергоносителя или добавок к топливу. Их мы рассмотрим чуть позже, а пока перейдем к конструкции и принципу работы простейшего электролизера, расщепляющего воду на водород и кислород.

Устройство и подробный принцип работы

Аппараты для производства гремучего газа, в целях безопасности, не предполагают его накопление, то есть газовая смесь сжигается сразу после получения. Это несколько упрощает конструкцию. В предыдущем разделе мы рассмотрели основные критерии, влияющие на производительность аппарата и накладывающие определенные требования к исполнению.

Принцип работы устройства демонстрирует рисунок 4, источник постоянного напряжения подключен к погруженным в раствор электролита электродам. В результате через него начинает проходить ток, напряжение которого выше точки разложения молекул воды.

Рисунок 4. Конструкция простого электролизера

В результате этого электрохимического процесса катод выделяет водород, а анод – кислород, в соотношении 2 к 1.

Виды электролизеров

Кратко ознакомимся с конструктивными особенностями основных видов устройств для расщепления воды.

Сухие

Конструкция прибора данного типа была показана на рисунке 2, ее особенность заключается в том, что манипулируя количеством ячеек, можно запитать устройство от источника с напряжением, существенно превышающим минимальный электродный потенциал.

Проточные

С упрощенным устройством приборов этого вида можно ознакомиться на рисунке 5. Как видим, конструкция включает в себя ванну с электродами «A», полностью залитую раствором и бак «D».


Рис 5. Конструкция проточного электролизера

Принцип работы устройства следующий:

  • входе электрохимического процесса газ вместе с электролитом выдавливается в емкость «D» через трубу «В»;
  • в баке «D» происходит отделение от электролитного раствора газа, который выводится через выходной клапан «С»;
  • электролит возвращается в гидролизную ванну через трубу «Е».

Мембранные

Основная особенность устройств этого типа – использование твердого электролита (мембраны) на полимерной основе. С конструкцией приборов этого вида можно ознакомиться на рисунке 6.

Рис 6. Электролизер мембранного типа

Основная особенность таких устройств заключается в двойном назначении мембраны, она не только переносит протоны и ионы, а и на физическом уровне разделяет как электроды, так и продукты электрохимического процесса.

Диафрагменные

В тех случаях, когда не допустима диффузия продуктов электролиза между электродными камерами, используют пористую диафрагму (что и дало название таким приборам). Материалом для нее может служить керамика, асбест или стекло. В некоторых случаях для создания такой диафрагмы можно использовать полимерные волокна или стеклянную вату. На рисунке 7 показан простейший вариант диафрагменного прибора для электрохимических процессов.


Пояснение:

  1. Выход для кислорода.
  2. U-образная колба.
  3. Выход для водорода.
  4. Анод.
  5. Катод.
  6. Диафрагма.

Щелочные

Электрохимический процесс невозможен в дистиллированной воде, в качестве катализатора применяется концентрированный раствор щелочи (использование соли нежелательно, так как при этом выделяется хлор). Исходя из этого, щелочными можно назвать большую часть электрохимических устройств для расщепления воды.

На тематических форумах советуют использовать гидроксид натрия (NaOH), который, в отличие от пищевой соды (NaHCO 3), не разъедает электрод. Заметим, что у последней имеются два весомых преимущества:

  1. Можно использовать железные электроды.
  2. Не выделяются вредные вещества.

Но, один существенный недостаток сводит на нет все преимущества пищевой соды, как катализатора. Ее концентрация в воде не более 80 грамм на литр. Это снижает морозостойкость электролита и его проводимость тока. Если с первым еще можно смириться в теплое время года, то второе требует увеличения площади пластин электродов, что в свою очередь, увеличивает размер конструкции.

Электролизер для получения водорода: чертежи, схема

Рассмотрим, как можно сделать мощную газовую горелку, работающую от смеси водорода с кислородом. Схему такого устройства можно посмотреть на рисунке 8.


Рис. 8. Устройство водородной горелки

Пояснение:

  1. Сопло горелки.
  2. Резиновые трубки.
  3. Второй водяной затвор.
  4. Первый водяной затвор.
  5. Анод.
  6. Катод.
  7. Электроды.
  8. Ванна электролизера.

На рисунке 9 представлена принципиальная схема блока питания для электролизера нашей горелки.


Рис. 9. Блок питания электролизной горелки

На мощный выпрямитель нам понадобятся следующие детали:

  • Транзисторы: VT1 – МП26Б; VT2 – П308.
  • Тиристоры: VS1 – КУ202Н.
  • Диоды: VD1-VD4 – Д232; VD5 – Д226Б; VD6, VD7 – Д814Б.
  • Конденсаторы: 0,5 мкФ.
  • Переменные резисторы: R3 -22 кОм.
  • Резисторы: R1 – 30 кОм; R2 – 15 кОм; R4 – 800 Ом; R5 – 2,7 кОм; R6 – 3 кОм; R7 – 10 кОм.
  • PA1 – амперметр со шкалой измерения не менее 20 А.

Краткая инструкция по деталям к электролизеру.

Ванну можно сделать из старого аккумулятора. Пластины следует нарезать 150х150 мм из кровельного железа (толщина листа 0,5 мм). Для работы с вышеописанным блоком питания потребуется собрать электролизер на 81 ячейку. Чертеж, по которому выполняется монтаж, приведен на рисунке 10.

Рис. 10. Чертеж электролизера для водородной горелки

Заметим, что обслуживание такого устройства и управление им не вызывает трудностей.

Электролизер для автомобиля своими руками

В интернете можно найти много схем HHO систем, которые, если верить авторам, позволяют экономить от 30% до 50% топлива. Такие заявления слишком оптимистичны и, как правило, не подтверждаются никакими доказательствами. Упрощенная схема такой системы продемонстрирована на 11 рисунке.


Упрощенная схема электролизера для автомобиля

По идее, такое устройство должно снизить расход топлива за счет его полного выгорания. Для этого в воздушный фильтр топливной системы подается смесь Брауна. Это водород с кислородом, полученные из электролизера, запитанного от внутренней сети автомобиля, что повышает расход топлива. Замкнутый круг.

Безусловно, может быть задействована схема шим регулятора силы тока, использован более эффективный импульсный блок питания или другие хитрости, позволяющие снизить расход энергии. Иногда в интернете попадаются предложения приобрести низкоамперный БП для электролизера, что вообще является нонсенсом, поскольку производительность процесса напрямую зависит от силы тока.

Это как система Кузнецова, активатор воды которой утерян, а патент отсутствует и т.д. В приведенных видео, где рассказывают о неоспоримых преимуществах таких систем, практически нет аргументированных доводов. Это не значит, что идея не имеет прав на существование, но заявленная экономия «слегка» преувеличена.

Электролизер своими руками для отопления дома

Делать самодельный электролизер для отопления дома на данный момент не имеет смысла, поскольку стоимость водорода, полученного путем электролиза значительно дороже природного газа или других теплоносителей.

Также следует учитывать, что температуру горения водорода не выдержит никакой металл. Правда имеется решение, которое запатентовал Стен Мартин, позволяющее обойти эту проблему. Необходимо обратить внимание на ключевой момент, позволяющий отличить достойную идею от очевидного бреда. Разница между ними заключается в том, что на первый выдают патент, а второй находит своих сторонников в интернете.

На этом можно было бы и закончить статью о бытовых и промышленных электролизерах, но имеет смысл сделать небольшой обзор компаний, производящих эти устройства.

Обзор производителей электролизеров

Перечислим производителей, выпускающих топливные элементы на базе электролизеров, некоторые компании также выпускают и бытовые устройства: NEL Hydrogen (Норвегия, на рынке с 1927 года), Hydrogenics (Бельгия), Teledyne Inc (США), Уралхиммаш (Россия), РусАл (Россия, существенно усовершенствовали технологию Содерберга), РутТех (Россия).

Портативная электролизная установка - чертежи для изготовления.

Используя принцип получения водорода с помощью электролиза водного раствора щелочи, я решил сделать простой и компактный аппарат, удобный для работы с небольшими деталями, при пайке твердыми припоями. Благодаря малым наружным габаритам электролизера ему найдется место и на небольшом рабочем столе, а использование в качестве блока электролитания стандартного выпрямителя для подзарядки аккумуляторных батарей облегчает изготовление установки и делает работу с ней безопасной.


Относительно небольшая, но вполне достаточная производительность аппарата позволила предельно упростить конструкцию водяного затвора и гарантировать пожаро- и взрывобезопасность.


Устройство электролизера

Между двумя платами, соединенными четырьмя шпильками, размещена батарея стальных пластин-электродов, разделенных резиновыми кольцами. Внутренняя полость батареи наполовину заполнена водным раствором КОН или NaОH. Приложенное к пластинам постоянное напряжение вызывает электролиз воды и выделение газообразного водорода и кислорода.


Эта смесь отводится через надетую на штуцер полихлорвиниловую трубку в промежуточную емкость, а из нее в водяной затвор, которые сделаны из двух порожних баллончиков для заправки газовых зажигалок (можно использовать баллончики завода «Северный пресс» г. Ленинград). Газ, прошедший через помещенную там смесь воды с ацетоном в соотношении 1: 1, имеет необходимый для горения состав и, отведенный другой трубкой в форсунку - иглу от медицинского шприца, сгорает у ее выходного отверстия с температурой около 1800°С.

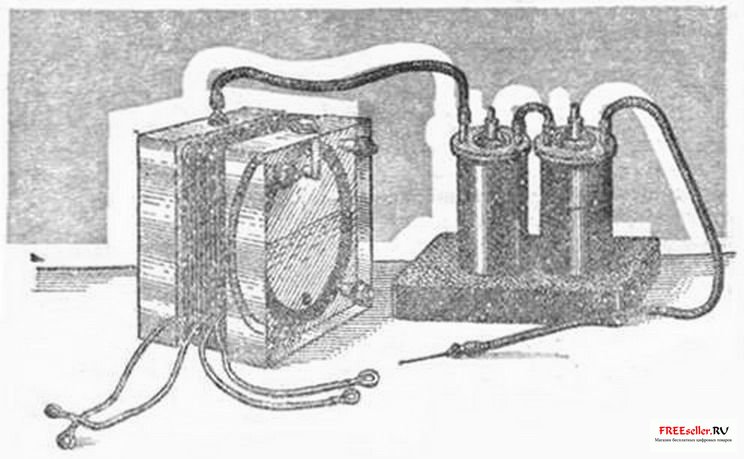

Рис. 1. Водяная горелка.

Для плат электролизера я использовал толстое оргстекло, толщиной 25 мм. Этот материал легко обрабатывается, химически стоек к действию электролита и позволяет визуально контролировать его уровень, чтобы при необходимости добавлять через наливное отверстие дистиллированную воду.

Пластины можно изготовить из листового металла (нержавеющая сталь, никель, декапированное или трансформаторное железо) толщиной 0,6-0,8 мм. Для удобства сборки в пластинах выдавлены круглые углубления под резиновые кольца уплотнения, глубина их при толщине кольца 5-6 мм должна быть 2-3 мм.

Кольца, предназначенные для герметизации внутренней полости и электрической изоляции пластин, вырезаются из листовой маслобензостойкой или кислотоупорной резины. Сделать это вручную несложно, но все же идеальным будет выполненный с помощью круглореза.

Четыре стальные шпильки M8, соединяющие детали, изолированы кембриком 10 мм и пропущены в соответствующие отверстия 11 мм.

Количество пластин в батарее - 9. Оно определяется параметрами блока электропитания: его мощностью и максимальным напряжением - из расчета 2 В на пластину. Потребляемый ток зависит от количества задействованных пластин (чем их меньше, тем ток больше) и от концентрации раствора щелочи. В более концентрированном растворе ток меньше, но лучше применять 4-8%-ный раствор - при электролизе он не так пенится.

Контактные клеммы припаиваются к первой и трем последним пластинам. Стандартное для автомобильных аккумуляторов ВА-2, подключенное на 8 пластин, при напряжении 17 В и токе около 5 А обеспечивает необходимую производительность горючей смеси для форсунки - иглы с внутренним 0,6 мм. Оптимальное соотношение диаметра иглы форсунки и производительности электролизера устанавливается опытным путем - так, чтобы зона воспламенения смеси располагалась вне иглы. Если производительность мала или диаметр отверстия слишком велик, горение начнется в самой игле, которая от этого быстро разогреется и оплавится.

Надежным заслоном от распространения пламени по подводящей трубке внутрь электролизера является простейший водяной затвор, который сделан из двух порожних баллончиков для заправки газовых зажигалок. Достоинства их те же, что и у материала плат: легкость механической обработки, химическая стойкость и полупрозрачность, позволяющая контролировать уровень жидкости в водяном затворе. Промежуточная емкость исключает возможность смешивания электролита и состава водяного затвора в режимах интенсивной работы или под действием разряжения, возникающего при выключении электропитания. А чтобы этого избежать наверняка, по окончании работы следует сразу же отсоединять трубку от электролизёра. Штуцеры емкостей сделаны из медных трубок 4 и 6 мм, устанавливаются в верхней стенке баллончиков на резьбе. Через них же осуществляется заливка состава водяного затвора и слив конденсата из разделительной емкости. Отличная воронка для этого получится из еще одного пустого баллончика, разрезанного. пополам и с установленной на месте клапана тонкой трубкой.

Соедините короткой полихлорвиниловой трубкой 5 мм электролизер с промежуточной емкостью, последнюю - с водяным затвором, а его выходной штуцер более длинной трубкой - с форсункой-иглой (В качестве форсунки можно использовать медицинский шприц с иглой). Внутрь рукоятки (шприца) помещается огнегасительная набивка - латунная сетка, свернутая в спираль.





Рис. 2. Устройство электролизера:
1 - изолирующая полихлорвиниловая трубка 10 мм, 2 - шпилька М8 (4 шт.), 3 - гайка М8 с шайбой (4 шт.), 4 - левая плата, 5 - пробка-болт М10 с шайбой, 6 - пластина, 7 - резиновое кольцо, 8 - штуцер, 9 - шайба, 10 - полихлорвиниловая трубка 5 мм, 11 - правая плата, 12 - короткий штуцер (3 шт.), 13 - промежуточная емкость, 14 - основание, 15 - клеммы, 16 - барботажная трубка, 17 - форсунка-игла, 18 - корпус водяного затвора.

Включите выпрямитель, подрегулируйте напряжением или количеством подключаемых пластин номинальный ток и подожгите выходящий из форсунки газ.

Если вам необходима большая производительность - увеличьте количество пластин и примените более мощный блок питания - с ЛАТРом и простейшим выпрямителем. Температура пламени также поддается некоторой корректировке составом водяного затвора. Когда в нем только вода, в смеси содержится много кислорода, что в некоторых случаях нежелательно. Залив в водяной затвор метиловый спирт, смесь можно обогатить и поднять температуру до 2600° С. Для снижения температуры пламени водяной затвор заполняют смесью ацетона и воды в соотношении 1: 1. Однако в последних случаях следует не забывать пополнять и содержимое водяного затвора.



Ю. ОРЛОВ, г. Троицк, Московская обл.
Опубликовано: Моделист конструктор
