Признаки выхода из строя генератора. Звенящий или шуршащий звук из-под капота. Производители автомобильных генераторов

Генератор традиционно используется во всех автомобилях с двигателями внутреннего сгорания, и служит для преобразования механической энергии вращения двигателя в электричество. Устройство относится к электрооборудованию со сложной конструкцией, а его поломка приводит к разряду аккумулятора и даже отказу в работе двигателя. Для обеспечения долгого срока службы изделия необходимо соблюдать правила его эксплуатации, а также своевременно выявлять и устранять возникающие поломки.

Принцип работы автомобильного генератора

Автомобильный генератор предназначен для преобразования энергии вращения двигателя в электрический ток, который используется для и питания электрооборудования машины. Устройство приводится в действие от коленчатого вала ременной передачей. К его главным параметрам относят номинальную силу тока и напряжение, номинальную частоту вращения и самовозбуждения, а также КПД.

При включенном замке зажигания ток с аккумулятора через щетки идет на обмотки возбуждения, создавая там магнитное поле. Ротор начинает одновременное вращение с коленвалом двигателя, и его магнитное поле пронизывает обмотки статора, создавая переменное напряжение. Выпрямительный блок преобразует ток в постоянный, который питает аккумуляторную батарею и бортовую сеть.

При изменении нагрузки в сети и частоты вращения двигателя начинает работать регулятор напряжения, контролируя время включения обмотки возбуждения. Если в автомобиле потребляемый ток превышает значение, вырабатываемое генератором, недостаток электричества компенсирует аккумуляторная батарея, о чем свидетельствует загоревшаяся на контрольной панели лампа заряда.

Общая конструкция устройства

Автомобильные генераторы выпускаются в компактном и традиционном видах, различаясь размерами, устройством корпуса, компоновкой вентилятора шкивом привода и выпрямительным узлом. При этом все устройства имеют следующие общие составные части:

1. Корпус. Служит для размещения большей части конструктивных элементов устройства. Состоит из передней и задней крышки, соединенных между собой болтами, которые изготавливают из немагнитного сплава, легко отдающего тепло. На поверхности проделаны вентиляционные окна и предусмотрены крепежные лапы.
2. Ротор. Предназначен для создания вращающегося магнитного поля. С этой целью на его валу смонтирована обмотка возбуждения, которую помещают в две полюсные половины. На конце вала находятся два контактных кольца для питания обмотки возбуждения. Большинство роторов имеют на валу крыльчатку вентилятора и приводной шкив. Сам вал вращается на паре шариковых или роликовых необслуживаемых подшипников.
3. Статор. Предназначен для выработки переменного тока, и конструктивно включает в себя сердечник из металла с обмотками. Сердечник набирают из стальных пластин, в которых для обмоток выполнено 36 пазов. Уложенные в них 3 обмотки образуют трехфазное напряжение.
4. Щеточный узел. Передает ток возбуждения на контактные кольца. Состоит из двух щеток, выполненных из графита, которые прижимают пружины, и щеткодержателя. На генераторах новых образцов щеточный узел и регулятор напряжения смонтированы в едином неразборном корпусе.
5. Выпрямитель. Преобразует выработанное генератором переменное напряжение в постоянный ток бортовой сети. Конструктивно выполнен на пластинах-теплоотводах со смонтированными силовыми диодами.
6. Регулятор напряжения. Поддерживает напряжение генератора в заданных пределах, стабилизирует его при различной частоте вращения двигателя, а также изменяет напряжение зарядки аккумулятора, исходя из температуры воздуха (чем ниже температура, тем напряжение выше).

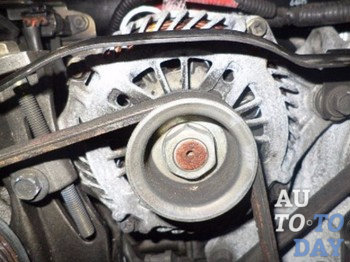

7. Привод генератора. Выполнен в виде шкива, связан с коленвалом клиновым или поликлиновым ремнем и вращается в 2-3 раза быстрее коленчатого вала двигателя.

Как правильно выбрать генератор

При выборе генератора для автомобиля помимо полной совместимости устройства с оригинальной моделью по габаритам, мощности, способу крепления и другим параметрам, изделие должно иметь прочный корпус, устойчивый к механическим нагрузкам, и обеспечивающий хорошее охлаждение устройства, а также хорошую защиту от радиопомех.

Рекомендуется не покупать изделия значительно дешевле стоимости оригинала во избежание приобретения некачественного узла. Желательно, чтобы подходящая модель генератора была рекомендована для установки фирмой-производителем конкретной модели автомобиля.

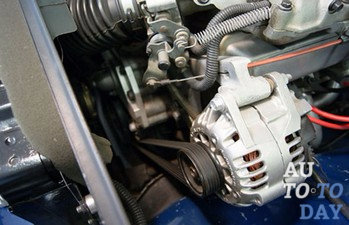

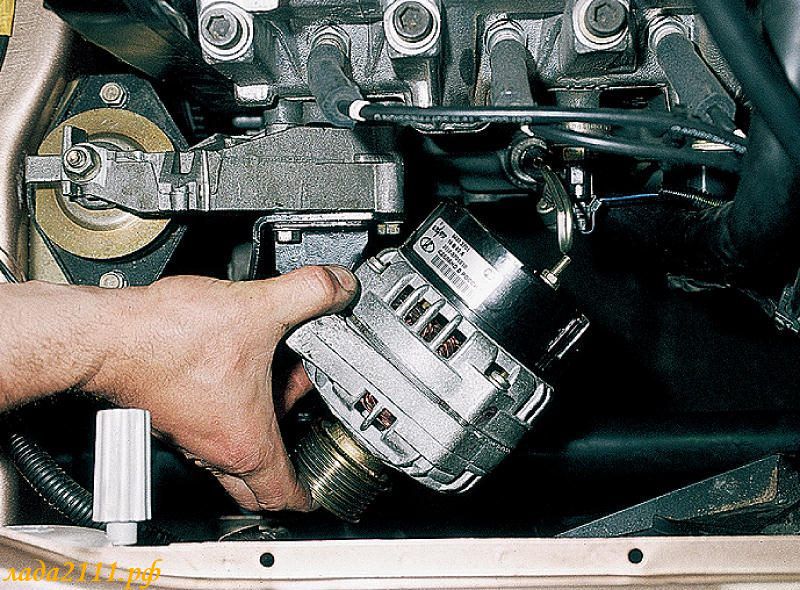

Установка и замена генератора

При необходимости замены или ремонта генератора производят его демонтаж в следующем порядке:

1. Отсоединение минусовой клеммы аккумуляторной батареи.
2. Снятие ремня привода генератора со шкива.
3. Выворачивание болта регулировки и крепления устройства на натяжной планке.

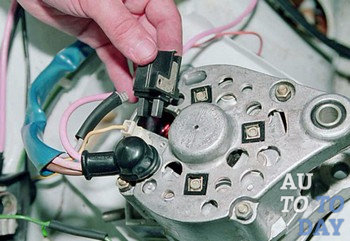

4. Отсоединение колодки жгута проводов от корпуса генератора.
5. Отсоединение провода от вывода генератора.
6. Отворачивание и извлечение болтов крепления генератора.
7. Извлечение генератора из подкапотного пространства.

Установка нового или отремонтированного генератора выполняется в обратном порядке, после чего производится правильная регулировка натяжения ремня.

Признаки и причины неисправности генератора

Неисправности автомобильного генератора условно делятся на электрические и механические. К электрическим относятся:

1. Износ и выход из строя щеток.
2. Нарушения контакта или обрыв электрических цепей.
3. Короткое замыкание обмоток ротора.
4. Поломка регулятора напряжения или диодного моста.

Механические неисправности, как правило, возникают при износе подшипников, что вызывает радиальное биение ротора, который будет задевать обмотку статора и провоцировать возникновение короткого замыкания. О неисправности генератора можно судить по следующим признакам:

1. Во время работы двигателя горит или мигает лампа разряда аккумулятора.
2. Перезаряд аккумулятора или его регулярная разрядка.
3. Тусклая работа фар и электроприборов во время работы двигателя.
4. Сила света фар изменяется в зависимости от частоты оборотов двигателя.
5. От генератора во время его работы слышатся посторонние звуки.

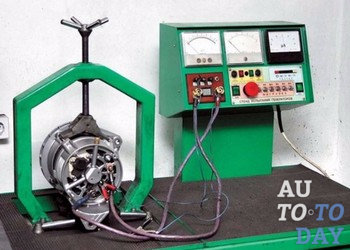

Диагностика неисправностей генератора проводится путем проверки снятого изделия на специальном стенде или замером напряжения на клеммах аккумуляторной батареи при работающем и неработающем двигателе. Если при запущенном двигателе тестер показывает напряжение 13,8-14,7 В (в зависимости от модели машины), значит с генератором все в порядке. Напряжение ниже 12В говорит о его поломке.

Другие показания, также не соответствующие номиналу согласно технической документации, говорят о существующих неполадках, в частности о возможном выходе из строя регулятора напряжения. При механических повреждениях производят разборку изделия и замену износившихся частей. При повреждении обмоток ротора производится их замена методом перемотки на новые. При невозможности проведения ремонта или его стоимости, сравнимой с ценой готового изделия, производят полную замену.

Частичный ремонт своими руками

Некоторые поломки генератора возможно устранить своими силами. При перегоревшем предохранителе, вышедшем из строя реле регулятора или отошедших контактах ремонт заключается в замене нерабочих деталей и зачистке контактов. Если поломка случилась внутри корпуса, потребуется его разборка. Генераторы различных марок автомобилей разбираются по-разному, но общий алгоритм одинаков, и состоит из действий, осуществляемых в следующем порядке:

1. Очистка корпуса от пыли и продувка его сжатым воздухом.

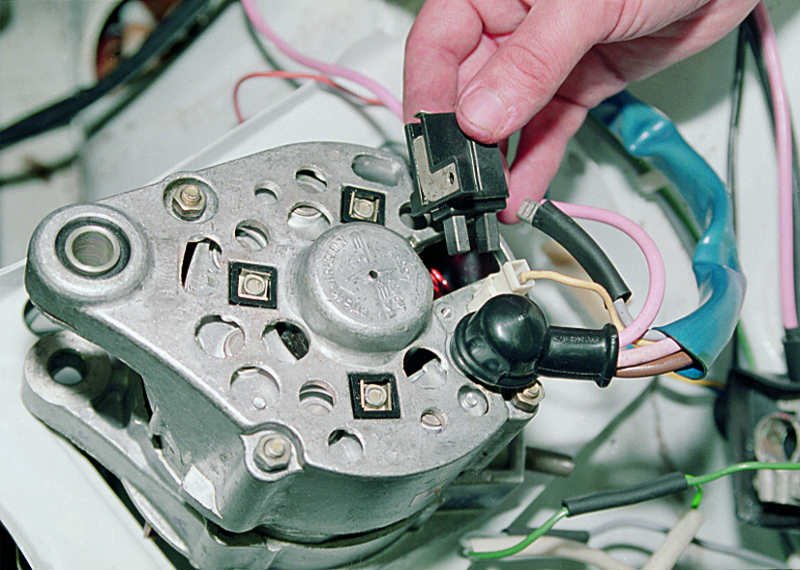

2. Снятие щеток и щеткодержателя, которые держит один винт. При этом проверяется их состояние: если щетки выступают меньше чем на 5 мм, их обязательно меняют на новые. Также прочищают гнезда крепления, которые при эксплуатации забиваются угольной пылью, смешанной с маслом.

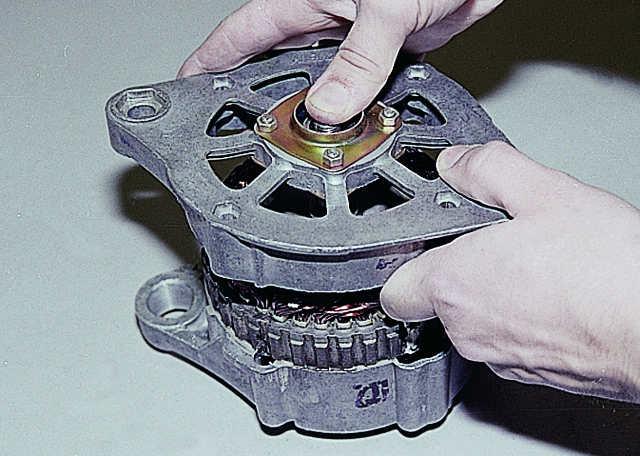

3. Если необходимо полностью разобрать устройство, нужно демонтировать шкив. Для этого применяют специальный захват, выполненный в виде двух полуколец, предварительно окрутив гайку шкива. Данная работа требует определенного опыта и навыка.
4. Отсоединение задней крышки со стороны привода и контактных колец. Также снимаются статор, корпус выпрямительного блока и ротор.

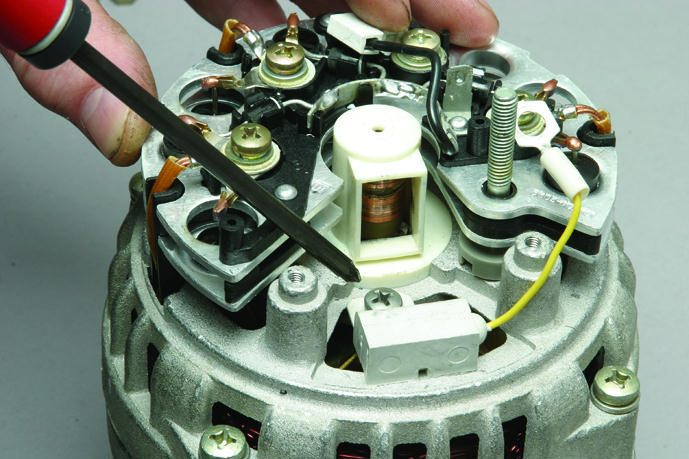

5. Отсоединение проводов от выпрямительного блока, после чего он извлекается, и статора.

При отсутствии опыта ремонта генераторов или подобных изделий, ремонт своими руками возможен только в отношении мелких неисправностей, таких как замена блока реле напряжения, щеток, несложная пайка или зачистка контактов. Замена обмоток, подшипников, ремонт блока регулировки или диодного моста производится в условиях мастерской с наличием специального оборудования квалифицированным специалистом.

Производители автомобильных генераторов

На иностранных и отечественных автомобилях устанавливаются генераторы как собственного производства, так и сторонних фирм-изготовителей. Замена изделия на аналогичное, но другого производителя возможно при совместимом креплении, мощности, аналогичными параметрами генерируемого тока, габаритами и шкива ременного привода. Чаще всего на автомобили устанавливают генераторы следующих фирм:

1. Bosch. Устанавливается на большинство европейских марок машин. Отличается простотой устройства и надежностью.
2. Cargo. Датская фирма, специализирующаяся на выпуске стартеров и генераторов. Поставляет продукцию многим автопроизводителям, цена изделий немного дешевле оригинала.
3. Delco Remy. Американский производитель, присутствующий на рынке комплектующих для автомобилей более ста лет. Продукция отличается безупречным качеством и долговечностью, обладая всеми необходимыми международными сертификатами.
4. Lucas. Крупный британский производитель деталей для автомобилей оригинального качества.
5. Magneton. Чешский производитель, специализирующийся на выпуске стартеров и автомобильных генераторов переменного тока. Продукция характеризуется оптимальным соотношением цены и качества.
6. Valeo. Французский концерн, образовавшийся в результате слияния нескольких фирм, выпускающих генераторы и другие узлы для автомобилей. Продукция конструктивно и по эксплуатационным особенностям сходна с фирмой Bosch.

Видео: Устройство генератора

Главная электрическая деталь автомобиля – генератор , предназначенный для зарядки аккумулятора при движении автомобиля. Для этого он соединяется с коленчатым валом двигателя при помощи шкива.

Автомобильный генератор вырабатывает переменный ток, который затем преобразуется в постоянный при помощи диодов, входящих в его состав. Принцип же его работы такой: в ротор через щетки подается постоянный ток, пропорциональный напряжению на аккумуляторной батарее. Он создает в роторе магнитное поле. При его вращении в обмотках статора возникает ЭДС. Напряжение статора после выпрямления на диодах подается на аккумуляторную батарею и подзаряжает ее.

Чтобы генератор прослужил дольше и не преподносил сюрпризов, требуется контроль натяжения шкива. Ослабление приводит к проскальзыванию и преждевременному износу, сильное же натяжение увеличивает нагрузку на подшипники генератора и приводит к их выходу из строя.

Другого ухода за собой в эксплуатации генератор не требует.

Читайте также статьи про генераторы:

Ремонт автомобильного генератора: признаки неисправности

Если напряжение, вырабатываемое генератором, становится меньше напряжения на аккумуляторной батарее, или пропадает, в салоне автомобиля загорается лампа «Отсутствие заряда батареи» . Появление этого сигнала указывает на необходимость проведения ремонта.

Есть неисправности, появление которых не влечет за собой появление сигнала. Внезапный разряд аккумуляторной батареи происходит в следующих случаях:

• при кратковременных поездках на небольшие расстояния с большим количеством включенных электроприборов в автомобиле;
• оставление автомобиля на стоянке на длительное время с включенной автомагнитолой (светом в салоне, фарами);
• неисправном регуляторе напряжения генератора;
• плохим контактом «массы» между минусом генератора и аккумулятора.

На последней неисправности остановимся поподробнее. В автомобилях минусовой вывод батареи подключается к кузову. Минусовой вывод генератора через корпус связан с двигателем, который тоже подключается к кузову гибкой связью. Нарушение этой связи или коррозия кузова приводят к появлению сопротивления на пути тока заряда. При напряжении 12 В оно существенно влияет, ограничивая этот ток. При этом контроль заряда батареи никак не реагирует на проблему. Но батарея заряжается неэффективно.

Признаки снижения заряда батареи :

• на холостых оборотах двигателя при работе реле указателя поворотов напряжение в бортовой сети ритмично изменяется. Это видно по вольтметру на приборной панели (если он есть) или по свету фар.
• внезапный отказ в работе втягивающего реле стартера, исчезающий после подзарядки аккумулятора;
• напряжение, измеренное на батарее при заведенном двигателе, низкое и зависит от подключенной нагрузки.

Устраняется такой дефект соединением корпуса двигателя автомобиля с точкой подключения поводка от минуса батареи проводом, сечением 10-25 мм 2 . Его можно изготовить самостоятельно (для этого понадобятся два наконечника типа ТМЛ соответствующего сечения) или купить в магазине.

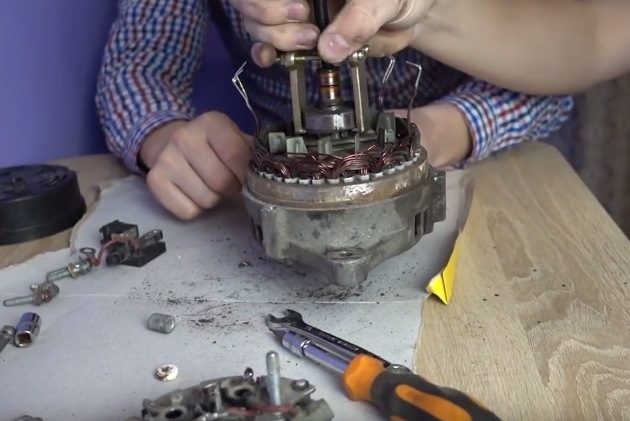

Разборка автомобильного генератора

Разборка генератора не вызовет затруднений. Для этого нужно

Конструкции генераторов для разных автомобилей отличаются друг от друга, подробнее процесс разборки описывается в инструкциях по ремонту. Перед разборкой корпуса рекомендуется пометить маркером взаимное расположение деталей, чтобы потом собрать их так же.

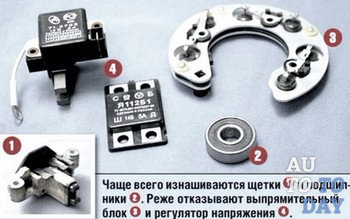

Рассмотрим критерии исправности отдельных узлов генератора.

Щетки и щеткодержатель

У исправного щеткодержателя щетки должны пружинить. Если пазы в нем забиты графитовой пылью, ее удаляют. Если щетки изношены и имеют недостаточную или неодинаковую длину, узел требует замены.

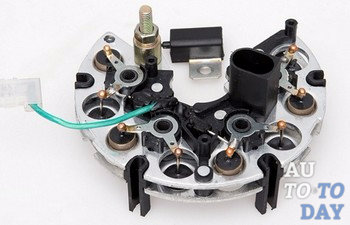

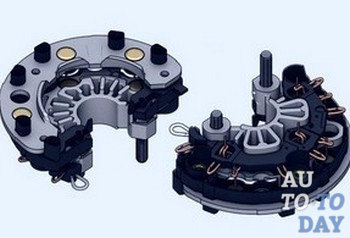

Диодный мост

Между элементами диодной сборки не должно быть загрязнений, нарушающих изоляцию. Исправность диодов проверяется тестером: в прямом направлении их сопротивление составляет десятки Ом, в обратном – бесконечность. Сопротивление в обратном направлении измеряется на максимальном пределе измерения сопротивлений. Если мультиметр не покажет обрыв – диод неисправен.

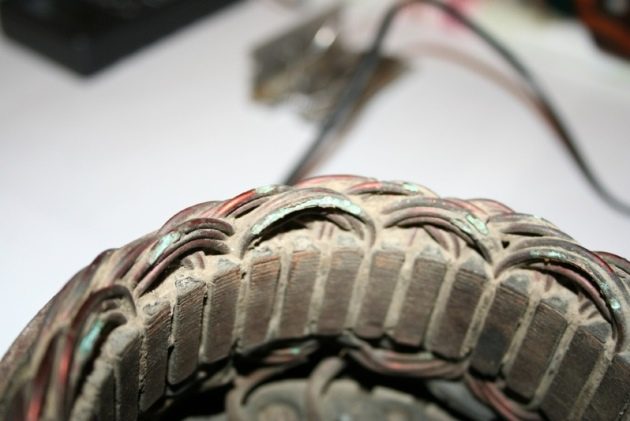

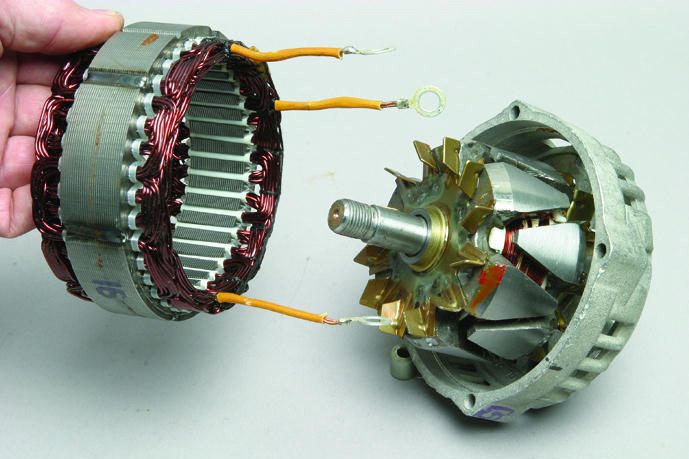

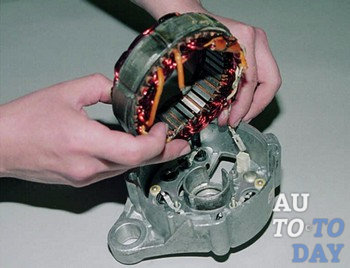

Обмотка статора

Обмотки статора не должны иметь механических повреждений и электрической связи с корпусом. Обрывы в них – редкость, так как провод используется толстый. Измерение изоляции относительно корпуса лучше произвести мегаомметром.

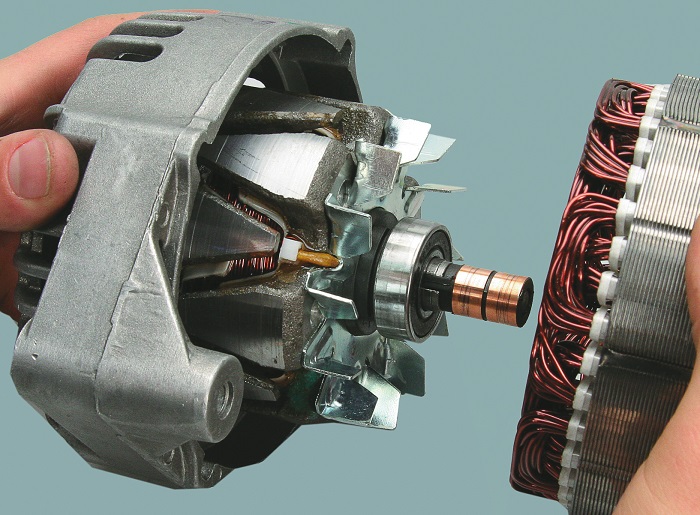

Ротор генератора

Проверяется сопротивление обмотки ротора тестером. Если обрыва нет, витки не потемнели и мультиметр не показывает чистого нуля – ротор исправен. Лучше сравнить измеренное сопротивление с паспортным или с сопротивлением ротора исправного генератора.

Поверхность контактных колец ротора должна быть ровной и гладкой.

Регулятор напряжения

Он проверяется только заменой на новый. Для большинства моделей регулятор меняется без снятия генератора с автомобиля.

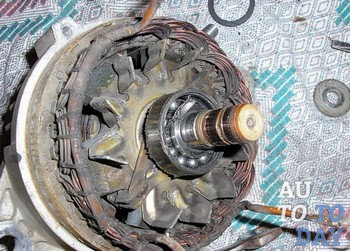

Подшипники

У генератора два подшипника: передний и задний. Зазоры в них проверяются стандартными методами. Но стоит обратить внимание и на плотность посадки подшипников в корпус генератора, изготовленный из силумина. Если подшипник «сидит» в своем месте слабо, а вставляется и вынимается без применения инструмента, генератор придется менять.

При чрезмерном натяжении приводного ремня больше страдает передний подшипник. Увеличение зазоров в телах качения приводит к появлению затирания ротора о статор, повреждениям магнитопроводов и обмоток. Если к подшипникам есть хотя бы минимальные претензии, их лучше заменить. При выходе их из строя ремонт обойдется намного дороже.

Генератор автомобиля – это очень значимый элемент его конструкции, который, вместе с аккумулятором машины, обеспечивает многие важные узлы транспортного средства необходимой электроэнергией. Так, благодаря энергии, полученной от генератора, работает система зажигания, световые приборы и различные электронные устройства, которых в современном автомобиле достаточно много. Разумеется, даже малейшая неисправность генератора будет влиять на рабочую эффективность любых электроприборов машины вплоть до полной блокировки их деятельности.

Поэтому автовладельцу желательно иметь хотя бы общее представление об основных причинах неполадок генератора, их характерных признаках, методах диагностики и устранения.

1. Что такое генератор?

Автомобильным генератором называют устройство, отвечающее за преобразование механической энергии, полученной от двигателя, в ее электрический вариант.

В современных транспортных средствах генератор применяется для питания системы зажигания, бортового компьютера, различной автомобильной светотехники, системы диагностики и других электропотребителей. Кроме того, именно он обеспечивает заряд аккумуляторной батареи. В современном мире к таким устройствам предъявляется целый ряд требований, среди которых надежность находится на первом месте. Это и неудивительно, ведь генератор создан для поддержания бесперебойной работы большинства составляющих компонентов машины (стандартная мощность современного агрегата легкового автомобиля составляет около 1 кВт).

Первый генератор «увидел» мир в 1832 году, а его «родителями» стали парижские ученые-техники – братья Пикси. Конечно, на то время такая конструкция была далекой от совершенства, и ею было трудно пользоваться. Для работы такой машины люди были вынуждены вращать тяжелый постоянный магнит, который создавал переменный электроток на двух проволочных катушках, закрепленных недалеко от его полюсов. Данный генератор имел устройство для выравнивания тока, а для повышения мощности электрических машин ученые тех времен начали увеличивать количество магнитов и катушек.

Таким образом, одной из машин «нового поколенья» стал генератор Эмиля Штерера , сконструированный в 1843 году. Он был оснащен сразу тремя сильными подвижными магнитами и шестью катушками, которые вращались вокруг вертикальной оси.

Первый этап создания и последующего развития электромагнитных генераторов (охватывает период до 1851 года) ознаменовался тем, что для получения магнитного поля использовались постоянные магниты, а на втором этапе (с 1851 по 1867 год) они были заменены электромагнитами, что поспособствовало увеличению мощности самого генератора. Питание обмотки электромагнита исходило от небольшого автономного генератора тока с постоянными магнитами.

Первые автомобили оборудовались коллекторными генераторами постоянного тока, а сам коллекторный узел требовал регулярного контроля и обслуживания, причем серьезно ограничивая ток нагрузки. С появлением сильных диодных выпрямителей (сначала селенового типа, а позднее и кремниевых) стало возможным использовать на транспортных средствах синхронные генераторы переменного тока, которые обладали куда более выгодными характеристиками: они были примерно втрое легче и намного надежнее при тех же показателях мощности и более стабильном токе на выходе.

В наше время на автомобилях устанавливают синхронные трехфазные электрические генераторы переменного тока, а в качестве выпрямителя выступает устройство трехфазного типа, созданное по схеме Ларионова.

Такие генераторы обладают достаточной прочностью, большим рабочим ресурсом, сравнительно небольшой массой и такими же габаритами, имеют невысокий уровень шума и радиопомех. Однако основным требованием к данному механизму есть наличие достаточного уровня мощности и постоянной подачи тока.

Мощности генератора должно хватать для одновременного снабжения электроэнергией работающих электропотребителей и заряда аккумуляторной батареи. Более того, даже в случае использования всех штатных потребителей на малых оборотах мотора, аккумулятор не должен сильно разряжаться. Также генератор обязан поддерживать напряжение бортсети не только в заранее установленных пределах, но и во всем диапазоне электрических нагрузок.

2. В чем выражаются неисправности генератора и как их можно устранить

Неисправности по части электрооборудования автомобиля занимают одну из лидирующих позиций в списке наиболее частых поломок. Условно их разделяют на две группы: первая – это неполадки источников тока (аккумулятора или генератора), а вторая – неисправности его потребителей (оптики, зажигания, бортового компьютера и т.д.). Неполадка в работе хотя бы одного из источников электрического тока вызывает общую неисправность транспортного средства и подвергает его эксплуатации в ненормальных режимах, а в отдельных случаях – ведет к обездвиживанию машины.

Учитывая тот факт, что генератор – это не только электрическое, но еще и механическое устройство, вполне логичным будет разделить все его возможные проблемы на две категории – механические и электрические. К первому варианту относят разрушение корпуса, креплений, нарушение работы подшипников, ременного привода, прижимных пружин и прочие неисправности, никак не связанные с электрической частью.

Ко второй группе, то есть к электрическим неполадкам, следует отнести обрыв обмотки, поломку диодного моста, межвитковые замыкания, биение ротора, износ/выгорание щеток, пробои, неисправности реле-регулятора и всевозможные замыкания.

Правда, довольно часто симптомы, указывающие на типичные неисправности генератора, оказываются следствием совершенно других причин. Так, например, плохой контакт в гнезде предохранителя обмотки возбуждения действительно указывает на неисправность генератора, однако такое же мнение может возникнуть и из-за обгорания контактов, находящихся в корпусе замка зажигания. Точно также постоянное свечение лампы-индикатора, сигнализирующее о неисправности генератора, может являться следствием поломки реле.

Основными признаками неисправности автомобильного генератора есть:

1) Непрерывное свечение (или мерцание) контрольной лампы разряда аккумуляторной батареи при работающем двигателе;

2) Полная разрядка или перезаряд аккумулятора;

3) Тусклое свечение автомобильных фар или еле слышный звуковой сигнал при работающем моторе;

4) Существенное изменение яркости фонарей с увеличением количества оборотов. Такой вариант считается допустимым, когда присутствует увеличение оборотов (перегазовка) с режима холостого хода, однако после яркого загорания фар она больше не должна увеличиваться, оставаясь все на том же уровне;

5) Посторонние звуки (писк или вой), которые исходят от генератора.

Сейчас мы рассмотрим наиболее типичные неисправности генератора и способы устранения проблемы. Итак, если приводной ремень пробуксовывает, то от Вас потребуется лучше его натянуть, предварительно убедившись в исправном функционировании подшипников.

В случае, когда наблюдается зависание щеток, следует очистить их от грязи, проверить щеткодержатель и усилие щеточных пружин. При необходимости – заменить неисправные элементы. Проблема подгорания контактных колец решается путем их зачистки, а при необходимости еще и проточки.

Если ротор задевает полюса статора, то тут нужно проверить подшипники и места их посадки, а в случае сильного износа поврежденные детали следует заменить. Проблемы в работе регулятора напряжения и обрыв в цепи решаются путем замены указанного регулятора и ликвидации обрыва.

Если генератор посылает зарядный ток, но не обеспечивает достаточный заряд аккумуляторной батареи, то причину нужно искать в:

1) Плохом контакте между «массой» генератора и «массой» регулятора напряжения (следует проверить целостность проводов и надежность самого контакта);

2) Срабатывании защитного реле регулятора напряжения, что основывается на замыкании в цепи возбуждения генератора «на массу» (найдите место замыкания и устраните поломку);

3) Износе или зависании щеток (решить проблему можно путем их замены или очистки от грязи);

4) Замасливании и прочем загрязнении контактных колец (протрите детали тканью, смоченной в бензине);

5) Неисправности регулятора напряжения. Если причина и правда в нем, то, скорее всего, придется менять устройство;

6) Также причиной подобного явления может быть витковое замыкание, обрыв цепи одной из фаз обмотки статора или пробой диодов выпрямительного блока. В этом случае следует разобрать устройство, проверить состояние обмотки статора на предмет обрыва или замыкания и, в случае необходимости, заменить неисправную деталь.

Слабое натяжение ремня генератора или износ и разрушение подшипников устраняются путем соответствующей регулировки и замены. При ослаблении гайки шкива генератора следует подтянуть гайку, а износ посадочного места подшипника свидетельствует о необходимости новой детали.

Если Вы услышали, что генератор начал «выть» (произошло межвитковое замыкание), то в данном случае решить проблему сможет только новый статор. Отдельно следует отметить необходимость регулярного контроля натяжения и общего состояния ремня привода, чтобы при малейших трещинах и расслоениях вовремя заменить поврежденную деталь.

3. Самостоятельная диагностика, или как разобраться в проблемах генератора

Определить неисправность в самостоятельном порядке бывает очень даже непросто, особенно если для ее диагностики требуется специальная аппаратура, как, например, в случае с межвитковым замыканием обмоток. Довольно часто проблемы в работоспособности генератора появляются вследствие замыкания обмоток на «корпус». В этом случае его присутствие поможет определить омметр – прибор, предназначенный для измерения сопротивления. Используя данный инструмент, также можно провести диагностику диодного моста и соединительных проводов на предмет их целостности или определить наличие контакта держателей щеток.

В большинстве случаев возможные неисправности генератора можно обнаружить с помощью индикатора контроля заряда батареи: если при включении зажигания индикаторная лампа так и не зажглась, причинами этого могут быть:

- неисправность аккумуляторной батареи;

Неисправность самой контрольной лампочки;

Отсутствие контакта или повреждение целостности проводов в цепи индикатора;

Износ генераторных щеток или плохой контакт на щеточном узле;

Проблемы в работе регулятора напряжения.

В тех случаях, когда контрольная лампа индикатора постоянно светится, вне зависимости от режима работы силового агрегата, то в функционировании генератора могут присутствовать следующие проблемы:

- пробой диодов;

Износ или ослабление приводного ремня;

Обрыв или короткое замыкание в статорной обмотке;

Неисправность или сбой в настройках регулятора напряжения.

Свидетельством нормальной работоспособности автомобильного генератора есть стабильное напряжение на выходе (то есть на клеммах устройства), соответствующее показателю в 13,8 – 15,5 Вольт. В случае завышенного порога напряжения, это может вызвать поломку электрических элементов автомобильной схемы, а также повлиять на разрушение аккумуляторной батареи. Причиной данного явления зачастую есть неисправное состояние регулятора напряжения или же неточная настройка указанного устройства.

Кроме того, слишком высокое выходное напряжение нередко бывает следствием пробоя диодного моста, плохого контакта на корпусной клемме генератора или свидетельством наличия межвитковых замыканий на обмотке ротора.

Правда, в отдельных случаях виновником повышенного напряжения бортсети является аккумулятор, когда возникает замыкание любой из его секций. Поэтому, пытаясь определить причины неисправности генератора, об этом моменте не стоит забывать.

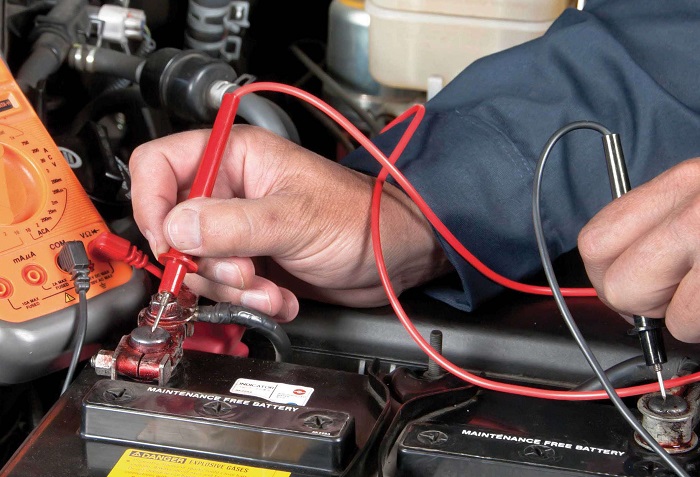

В домашних условиях самым простым способом диагностики устройства генератора есть проверка предохранителя. Если с ним все хорошо, тогда можно переходить к осмотру самого агрегата и его расположения. В первую очередь выполняется проверка свободного вращения ротора, целостность ремня и остальных составляющих элементов (проводки, корпуса и т.д.).

Если не нашлось ничего, что могло б вызвать подозрения, тогда проверьте щетки и контактные кольца. Как правило, в ходе длительной эксплуатации щетки изнашиваются, и их может перекосить или заклинить. Канавки токосъемных колец часто забиваются графитовой пылью, что требует незамедлительной их очистки (признаком этой проблемы будет избыточное искрение).

Уделите внимание подшипникам и статору, ведь нередко встречаются случаи серьезного износа именно этих деталей.

Чтобы проверить обмотку возбуждения ротора на наличие короткого замыкания или обрывов, можно воспользоваться мультиметром, переключенным в режим омметра (для измерения сопротивления). Он подсоединяется к контактным кольцам генератора. Допустимое сопротивление, которое принято считать нормой, должно находиться в пределах от 1,8 до 5 Ом. Значения ниже указанной цифры будут свидетельствовать о наличии замыкания, а если показатели выше нее, значит проблема в прямом обрыве обмотки.

Проверку обмотки статора на «пробой на массу» выполняют, предварительно отсоединив ее от выпрямительного блока. Если мультиметр выдал очень большое показание сопротивления, можно не сомневаться в отсутствии контакта статорных обмоток с корпусом, то есть «массой».

Диоды, расположенные в блоке выпрямителя, также можно проверить с помощью мультиметра, предварительно полностью отсоединив от обмотки статора. Выберите на приборе соответствующий режим («проверка диодов») и подключите плюсовой щуп к плюсу или минусу выпрямителя, а минусовый – к выводу фазы. После выполнения этого действия щупы нужно поменять местами. Если вторые показания мультиметра сильно отличаются от предыдущих - это значит, что с диодом все в порядке, если совсем не отличаются – деталь неисправна. Наиболее явный признак скорой «гибели» генераторного диодного моста – окисление контактов, причиной чего служит перегрев радиатора.

Подписывайтесь на наши ленты в

Электрическое оборудование автомобиля выходит из строя довольно нередко, поэтому автомастерские обычно выделяют такие неисправности в отдельную категорию. В большинстве случаев проблема кроется в поломке источников энергии или выходе из строя потребителей тока. Источниками выступают аккумуляторные батареи и генераторы, а потребителями – , зажигание, климатическая установка и др.

Если или генератор не работает, использовать транспортное средство в нормальном режиме не получится. Как правило, автомобиль вообще не может сдвинуться с места. Если один из источников электрической энергии в автомобиле выходит из строя – ждите проблем с другим.

Простой пример: разрушение повысит ток зарядки генератора. В итоге все закончится поломкой диодного моста. Ещё один вариант: при выходе из строя регулятора напряжения, которое выдает генератор, очень часто возрастает зарядный ток. Это, в свою очередь, вызывает регулярную перезарядку аккумулятора, что приводит к быстрому разрушению батареи.

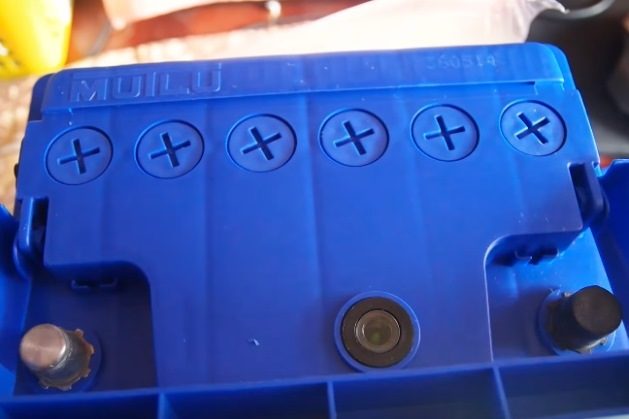

Распространенные неисправности аккумулятора

• Как правило, автомобилисты сталкиваются со следующими неисправностями АКБ: повреждение пластин (химическое либо механическое); короткое замыкание пластин или электродов аккумулятора; повреждения корпуса АКБ, из-за которых банки батареи теряют герметичность; химическое окисление клемм на выводе АКБ. В большинстве случаев неисправности аккумулятора возникают по таким причинам: Неправильная эксплуатация аккумуляторной батареи. Окончание срока использования АКБ. Заводской брак.
• Пришло время перейти непосредственно к генератору автомобиля. Поломки генератора встречаются гораздо чаще, что вызвано более сложной конструкцией этого элемента. Да и обнаружить проблемы бывает намного труднее.
• Специалисты часто имеют дело с такими неисправностями генератора: поломка регулятора напряжения; повреждение диодного моста (он же выпрямитель); изнашивание токосъемных щеток; дефекты проводов зарядной цепи; повреждение либо эксплуатационный износ шкива; износ токосъемных колец или коллектора; замыкание отдельных витков на обмотке статора; выход из строя подшипника.
• Каждый уважающий себя автолюбитель должен понимать, какие причины неисправностей генератора встречаются наиболее часто, и как с ними можно бороться. Необходимо также не забывать о том, что избежать серьезных проблем помогает своевременная профилактика. Ближе к концу статьи мы рассмотрим и некоторые советы, которые помогут вам узнать, как проверить генератор самостоятельно. Но давайте сначала узнаем о внутреннем устройстве узла.
• Существуют генераторы постоянного и переменного тока. В наше время легковые автомобили комплектуются устройствами переменного тока с интегрированным выпрямителем, который также называю диодным мостом. Именно эта деталь обеспечивает превращение переменного тока в постоянный, который необходим для функционирования электрических устройств в машине. В большинстве случаев диодный мост расположен в корпусе либо крышке генератора. Как правило, он встроен в одну из этих деталей.
• Электрическое оборудование современного автомобиля может работать лишь в заданном диапазоне токов по напряжению. Очень часто рабочим считается напряжение от 13,8 до 14,7 Вольт. Поскольку генератор соединен с коленвалом мотора с помощью специального ремня, его работа напрямую зависит от скорости движения транспортного средства и текущих оборотов двигателя.
• С целью сглаживания получаемого тока используется реле-регулятор напряжения. По сути, он используется как стабилизатор и помогает выровнять рабочее напряжение, в котором не должно быть провалов и скачков. Многие автомобильные генераторы комплектуются регуляторами напряжения интегрального типа, которые автомобилисты называют «таблетками» или «шоколадками».

Генератор - один из важнейших компонентов любого автомобиля, поломка которого гарантированно обездвижит ваше транспортное средство всего за несколько десятков километров пути. Любая неисправность этой детали требует немедленного вмешательства. В противном случае машине нередко грозит дорогостоящий ремонт. Важно вовремя заметить и устранить неисправность генератора. Мы насчитали семь симптомов поломки, которые помогут вам в этом нелёгком деле.

Устройство генератора

Прежде чем говорить о симптомах поломки, нелишним будет вспомнить о том, как устроен и функционирует генератор переменного тока. Эта деталь состоит из алюминиевого корпуса, внутри которого находится катушка статора и ротор на подшипниках. Вал ротора приводится в движение приводным ремнём от коленчатого вала двигателя. Переменный ток, снимаемый с обмотки статора, преобразуется в постоянный мощным диодным выпрямителем. Угольные щётки передают на ротор управляющий ток от регулятора напряжения. Благодаря его работе генератор постоянно вырабатывает около 13,8–14,7 вольт на выходе, вне зависимости от оборотов двигателя. Этот ток идёт на запитку бортовой сети автомобиля и служит источником подзарядки аккумуляторной батареи. Поломка генератора или неправильная его работа приводит к быстрой разрядке аккумулятора или полному выходу его из строя, в результате машина обесточивается и лишается возможности самостоятельно перемещаться в пространстве.

Неисправности генератора

Все неисправности генератора условно можно разделить на две группы - механические и электрические. К первым относится разрушение корпуса устройства, поломка креплений, подшипников, прижимных пружинок щёток, обгонной муфты или шкива и других деталей, а ко вторым - обрывы и замыкания обмотки, поломка диодного моста и реле-регулятора, износ угольных щёток. Общих признаков приближающихся неприятностей с генератором несколько - это тусклые или мерцающие фары, проблемы с запуском двигателя и подмигивание или постоянное горение контрольной лампы на приборной панели.

Аккумулятор и генератор автомобиля работают в тандеме. При этом именно генератор является основным источником питания электрической сети, аккумулятор же выступает в качестве резервного источника энергии и нужен в первую очередь для запуска двигателя и питания электронных устройств при незаведённом моторе.

Неисправности генератора проявляются по-разному, однако в большинстве случаев они не приходят внезапно; у водителя есть время, чтобы заметить грядущую поломку и минимизировать неприятности.

Сложности при пуске мотора

Один из верных признаков поломки генератора - неуверенный пуск двигателя автомобиля. Когда генератор перестаёт работать правильно, аккумулятор недополучает заряд и лишается способности нормально прокручивать стартер. Разряженный аккумулятор - как правило, прямое следствие поломки генератора. При этом батарея может не только недополучать заряд, но и напротив перезаряжаться.

Происходит это из-за поломки электронного блока реле-регулятора: генератор выдаёт больший ток, чем требуется, а это приводит к выкипанию электролита и быстрому выходу из строя аккумулятора. Отметим, что многие современные автомобили перестают заводиться, когда напряжение в бортовой сети опускается ниже 12 вольт. При этом батарея способна прокручивать стартер.

Тусклый или мерцающий свет фар

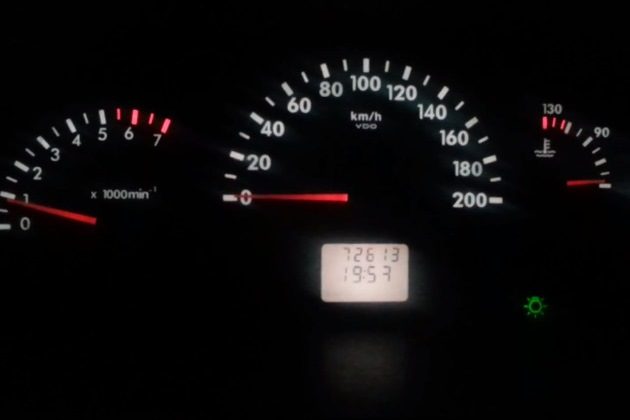

Второй симптом становится заметен в тёмное время суток. Фары автомобиля начинают светиться тускло, либо изменяют степень яркости в зависимости от оборотов двигателя и нагрузки на электрическую систему. Такое поведение осветительных приборов недвусмысленно намекает, что нужно срочно провести ревизию и диагностику генератора и его приводного ремня - устройство не справляется с возложенной не него нагрузкой. Также неполадки можно заметить по подсветке приборной панели и приборам освещения салона - все они точно так же меняют яркость.

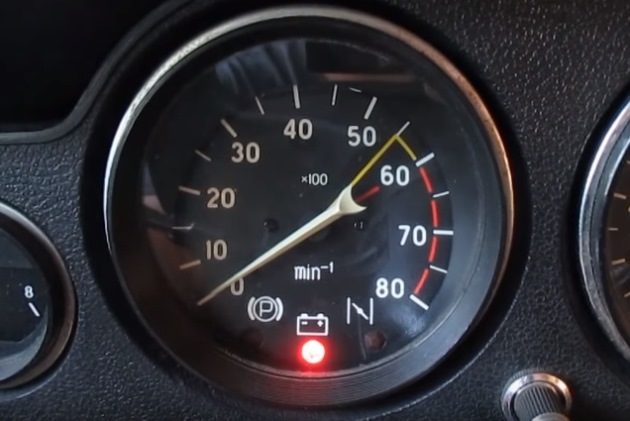

Горит пиктограмма на приборной панели

Горящая или мерцающая пиктограмма в виде аккумулятора на приборной панели говорит о том, что у вашей машины серьёзные проблемы - аккумулятор не заряжается подобающим образом. Бортовая система самостоятельно предупреждает водителя, что автомобиль долго не проедет. Как правило, речь идёт о нескольких десятках километров - машина сможет ехать ровно до тех пор, пока батарея не разрядится полностью и не перестанет давать искру на свечах зажигания. В такой ситуации многое зависит от состояния самого аккумулятора, а также от количества и мощности задействованных потребителей. Постарайтесь отключить всё лишнее, в том числе музыку, фары, электрообогрев и даже вентиляцию салона, и следуйте в ближайший автосервис либо глушите мотор и вызывайте эвакуатор. Многие современные аккумуляторы приходят в полную негодность после первого же глубокого разряда, а значит, услуги эвакуатора могут окупиться.

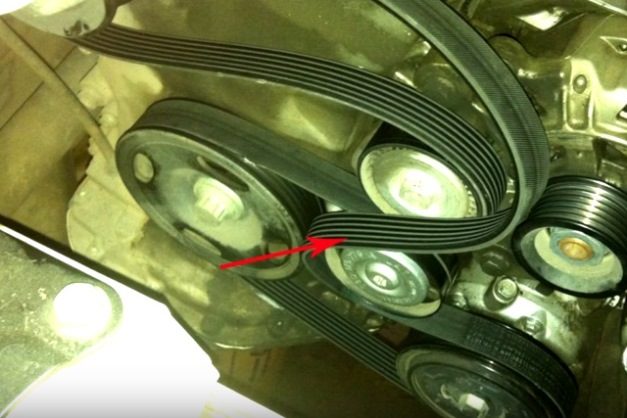

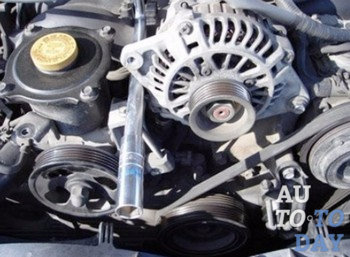

Свистит приводной ремень

Нередко из-под капота непрогретого автомобиля слышится неприятный свист. Он возникает в случае если приводной ремень, приводящий в движение ротор генератора, натянут слабо. Необходимо установить причину слабого натяжения ремня и устранить неисправность. В противном случае генератор не будет вращаться с должной скоростью и нормально заряжать аккумулятор. На многих современных автомобилей этот же ремень приводит в действие и другие устройства, к примеру, насос гидроусилителя руля и компрессор кондиционера, и натягивается автоматически. На более простых моделях автонатяжитель не предусмотрен конструкцией - со временем ремень растягивается и требует ручной регулировки натяжения.

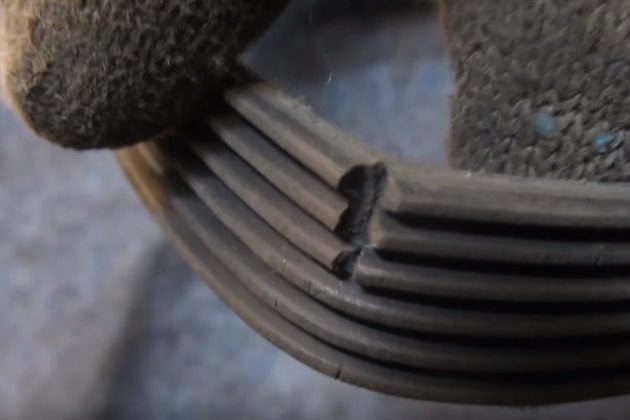

Ремень перегревается или разрушается

Характерный дымок и неприятный запах, исходящий от приводного ремня, или отслоение от него дорожек и кусков резины - признак подклинивания какого-то навесного агрегата (в том числе генератора), либо обводных роликов. На некоторых моделях обрыв приводного ремня не просто приводит к отключению генератора, но также становится причиной намного более серьёзных бед (обрывки могут попасть под ремень привода ГРМ, что приведёт к нарушению фаз газораспределение или поломке мотора). Если ремень перегревается или самопроизвольно разрушается, проверьте шкив генератора - он должен вращаться легко и не перекашиваться под нагрузкой.

Звенящий или шуршащий звук из-под капота

Внутри генератора установлены подшипники качения. Эти детали испытывают высокие нагрузки и работают в условиях повышенных температур. Ресурс их относительно невелик. По прошествии некоторого времени эти детали сильно изнашиваются и теряют смазку, что приводит к появлению шума, перекосу и подклиниванию ротора, либо к полному разрушению подшипников. Ещё одной причиной шума может быть изношенная обгонная или демпферная муфта. Она также работает относительно недолго, может деформироваться и перестать выполнять свою функцию. Обе неисправности невозможно устранить без снятия и разборки генератора.

Электрический гул

Несколько иным становится характер посторонних звуков в случае замыкания обмотки статора. Проявляется он характерным электрическим воем, подобным тому, который исходит от электродвигателей общественного транспорта - троллейбусов, трамваев или электричек.

Отправляясь в длительное путешествие, особенно в слабозаселённые и труднодоступные места, убедитесь в исправности генератора вашего автомобиля. Его поломка не менее коварна, чем неисправность коробки передач или обрыв ремня ГРМ. Самостоятельно решить проблему в пути без наличия специального инструмента, запасных частей и опыта вы попросту не сможете. Поэтому примите за правило хотя бы раз в 100 тысяч километров пробега проводить дефектовку и ремонт генератора со снятием с автомобиля. Сделать это можно самостоятельно, но гораздо удобнее и быстрее воспользоваться услугами специальных фирм. Помощь профессионалов в таком вопросе будет не лишней.
