Обзор скважинного насоса “Водолей”: устройство, характеристики, правила подключения и эксплуатации. Центробежные насосы для скважин: история изобретения и принципы работы современных агрегатов Устроен погружной насос

Для того, чтобы реализовать забор воды из скважины, потребуется специальное оборудование, одно из которых – погружной насос, называемый также глубинным. Глубинный насос способен выкачать воду как из песчаного, так и из известнякового водоносного горизонта. В этой статье мы ознакомимся с принципами работы такого оборудования, его сильным и слабыми сторонами, а также подскажем, на что обратить внимание при выборе.

Виды погружных насосов для работы в скважине

Каждый погружной насос способен поднимать воду с глубины и доставлять ее на поверхность к пользователю. Устройства отличаются друг от друга не только тем, насколько они мощные. Отличительная же особенность каждой модели сводится к тому, требуется ли погружать оборудование в воду полностью или частично. Принцип их действия также разнится. Бывают устройства, оборудованные автоматикой и без нее. Так, насос может быть:

• вибрационным. Основной его рабочий элемент – подвижный поршень, задача которого – создавать давление воды посредством возвратно-поступательных движений. Движение осуществляется за счет электродвижущей силы катушки индуктивности. К катушке подводится напряжение в 220В, в результате чего создается магнитное поле, которое и является причиной начала движения сердечника и поршня. Когда поршень втягивается, в рабочую камеру начинает затекать вода.

Когда будет достигнута предельная точка, поршень автоматически разомкнет контакты, что приводит к отключению магнитного поля. Давление создается из-за того, что поршень постоянно опускается в воду. Процесс будет повторяться до тех пор, пока необходимое количество воды не окажется на поверхности. Особой мощностью данный вид насосов не может похвастаться, однако, ему под силу работать с мутной водой, да и мелкие камни никак не влияют на эффективность его работы. При этом характерны невысокой стоимостью и ремонтопригодностью, к примеру, если поршень выйдет из строя;

• центробежным. В этом случае поток воды реализуется за счет действия крыльчатки, которая соединена с валом электрического двигателя. Ротор электродвигателя образует магнитное поле, приводящее к движению крыльчатки. Главное преимущество такого оборудования – высокая мощность, поэтому они актуальны для обеспечения водой как загородных домов, так и крупных предприятий. Среди недостатков можно назвать разве что чувствительность к загрязненной воде. Даже если речь идет о мелких камушках, размеров от 1 до 2 мм, они способны заметно сократить срок службы оборудования. А ремонт устройства – дорогостоящая процедура.

Каждый вид насоса можно оборудовать автоматической системой управления. То есть агрегат сам начнет включаться, как только будет открыт водопроводный кран.

Специалисты советуют, что если скважина характерна мутной водой или наличием мелких камушков, то лучше всего устанавливать вибрационную модель насоса. Однако, по мощности они уступают центробежному оборудованию, что также следует учитывать.

Кроме того, выделяют два типа помп для насосов:

• поверхностная – устанавливаются за пределами колодца, а для подачи воды используется шланг. Их особенность – хороший напор, легкость монтажа и обслуживания. Имеется и минус – не самая лучшая мощность, которой достаточно лишь для того, чтобы качать воду с колодца глубиной не более 9 метров;
• погружная – устанавливаются непосредственно в воде. За счет простой и надежной конструкции такое оборудование служит долгие годы, а монтировано может на достаточной глубине. Помимо этого, имеются у таких помп и следующие положительные качества: они более приспособлены к зиме, отличаются высоким КПД, практически не шумят и благоприятно сказываются на стабильной работе водопроводной системы.

Автоматика для насосов

На данный момент под автоматикой подразумевается следующее: датчики, следящие за давлением и уровнем воды, «сухой ход», датчики температуры, блоки для управления и целые комбинированные системы, обеспечивающие комплекс.

• защита от «сухого» хода. Необходимо понимать, что центробежный насос работает от электричества. Его потребление зависит от плотности жидкости, которая перекачивается. Бывает, что в насос попадает не вода, а воздух, в результате чего снижается потребление тока. Если датчиком будет зафиксировано падение тока, то он автоматически отправит сигнал насосу для его отключения.

Есть и альтернативный способ, отталкивающийся от того, какие параметры электропроводности у воздуха и воды. Для этого в скважину необходимо опустить электроды, чуть выше отметки. В этом случае автоматика отключит насос до того, как он перегреется, что значительно продлевает его срок службы;

• датчик давления. Давление начинает падать в том случае, если в скважине не осталось воды, а насос продолжает «качать», но уже не жидкость, а воздух, то есть в холостую. При падении параметра давления ниже обозначенного уровня, датчик выключит насос. Подобный вид автоматики актуален для любого вида насоса;
• температурный датчик. Подобный элемент характерен для некоторых погружных насосов. Опять-таки, если допустимая норма нагрева оборудования будет превышена, он автоматически отключится от питания;
• механическая защита снижения уровня воды. Для этой цели на воду нужно поместить специальный поплавок и соединить его с датчиком при помощи тонкого шнура. Погружной насос будет отключен, если уровень воды опустится ниже заданного параметра. Как только вода наберется – датчик подаст сигнал для включения. Подобная автоматика присуща лишь центробежному насосу.

Как грамотно выбрать насос

Как было сказано выше, наиболее популярные модели, забирающую воду со скважин и колодцев – вибрационные и центробежные. Отталкиваясь от следующих аспектов вы сможете отдать предпочтение определенному виду оборудования:

• как далеко оборудован колодец или скважины по отношению к строению. В случае, когда резервуар находится неподалеку, то есть не далее 10 – 20 метров, то с забором воды способен справиться любой вид насоса. Если расстояние большее, то необходимо отталкиваться от параметра высоты подъема воды, что фиксируется в документации к оборудованию. К примеру, если расстояние 20 – 50 метров, то мощность подъема должна быть не менее 20 метров (следует также учесть высоту подвода воды к крану в доме);
• насколько хороша вода в резервуаре. Если в воде нет посторонних частиц, суспензий и прочих механических включений, то можно выбирать любой вид насоса. Если у пользователя грязная и низкокачественная вода, то лучше всего остановить выбор на устройстве вибрационного характера;
• каким способом будет забираться вода. Обустраивая автономную систему или канализацию на территории загородного дома, лучше всего выбрать модель насоса с верхним забором воды. В первую очередь выбор характеризуется тем, что двигатель устройства будет охлаждаться естественным способом. А если уровень воды в колодце упадет, то за счет автоматики насос не начнет перегреваться, работая в холостую. Но, нужно заметить, что поверхностные модели менее мощные, нежели их донные аналоги.

Итог

Автоматический колодезный насос, как правило, работает в паре с гидропневматикой или электронной системой подачи воды. Автоматика имеет вид внешнего реле, которое подключается к помпе или же это может быть электроблок, устанавливаемый в сам насос.

Колодезный насос бывает двух видов: поверхностный и погружной. Первые в своей конструкции имеют гидроаккумулятор и реле давления. Распространяются такие модели по отдельности или в виде целого блока, то есть насосной станции. Погружные устройства в свою очередь отличаются наличием встроенных датчиков и электромеханическим управлением.

При выборе конкретной модели следует отталкиваться от технических характеристик конкретной модели. Речь идет о производительности, высоты подачи и максимальном напоре.

Решили заняться выбором насоса? Следующая статья поможет вам разобраться в этом вопросе. Данные аппараты позволяют полноценно поливать растения, перекачивать массу воды из колодца в различные емкости. Благодаря изложенной информации, вы сможете лучше понять устройство и принцип работы этих агрегатов. Возможность грамотно выбрать оптимальный вариант для вашей дачи сэкономит ваши средства.

Выгодная цена на бытовые приборы, работающие с перекачиванием воды, даёт возможность приобрести их для условий любой дачи. Неприхотливость в работе позволяет аппаратам действовать в агрессивной климатической среде, а простота механизма – не утрачивать свои функции после консервирования на зиму или в помещениях без отопления. Чтобы узнать о слабых местах, которыми обладают насосы, и уберечь их от возможных поломок, следует ознакомиться с информацией ниже.

Глубинный насос – простое устройство, предназначенное для решениябытовых задач

Глубинный насос – простое устройство, предназначенное для бытовых задач, состоит из нескольких элементов. Основной, движущий массу воды элемент – силовой. Это электромагнитный сердечник в виде буквы «П». Электротехническая сталь, с плотно накрученной обмоткой, изолированной лаком, залита эпоксидной смолой так, чтобы обеспечить безопасность работы устройства, исключая вероятность доступа воды в устройство сердечника. Сам электромагнит крепко держится внутри корпуса, благодаря надёжной фиксации и полостям, занятым кварцевым песком, необходимым для провода охлаждения через листки электротехнической стали.

На магните в форме буквы «П» закреплён шток. Он работает с резиновой шайбой, служащей в качестве амортизирующей прокладки. Качество прокладки влияет на работоспособность аппарата в целом. Принцип действия прокладки следующий. Амортизатор прилегает к пластиковой муфте, она изолирует работу камеры насоса. Муфта работает как ёмкость для набора и прохождения воды, изолируя жидкость от электрического механизма агрегата. Специальная диафрагма направляет и фиксирует шток, она закрепляется во внутренней части муфты.

Некоторые производители увеличивают длину штока, оптимизируя принцип работы. Это позволяет качественно применить преимущество центробежного усилия, на которое способны погружные агрегаты. При такой особенности погружной конструкции шток полноценно выступает в камеру муфты. Ушки, что находятся во внутренней части камеры на штоке, позволяют улучшить условия центробежного усилия работы штока. Получится гарантированное увеличение производительности всей системы в целом, ведь в таком случае шток меньше смещается.

Резиновые вставки в форме грибов, которые вы можете заметить в устройстве насоса, называются обратными клапанами. Через эти части вода просачивается внутрь камеры, но они не позволяют жидкости выходить, так как предусмотрены в качестве запирающего механизма при сдавливании.

Необходима повышенная эластичность обратного клапана, что позволяет игнорировать скапливающийся мусор во внутренней части насосного устройства. Эластичность позволяет клапану плотно прилегать к стенкам муфты, ограничивая стопор. В противном случае, часть воды будет отправляться обратно, что отрицательно скажется на экономичности и скорости работы агрегата.

Резиновый поршень по факту является основополагающей частью конструкции, нарушение его работы может спровоцировать загрязнённость источника мелким мусором. В большинстве случаев поломки из строя выходит сам поршень. К остальным деталям нельзя предъявить подобную претензию, так как они более долговечны, хоть и постоянно подвергаются вибрациям в ходе того, как работает погружной агрегат.

Принцип и особенности работы

Изменяющаяся сила давления внутри нагнетающей камеры позволяет работать насосу. Возвратно-поступательные передвижения поршня (или диафрагмы, в зависимости от модели) из резины вызывают скоростное поступление воды. При детальном поэтапном рассмотрении складывается следующая картина. Агрегат, получающий электричество, провоцирует возникновение на обмотках катушки магнитного поля. П-образный сердечник при намагничивании притягивает вибрационную часть агрегата – катушку, которая расположена в камере нагнетания.

Полученный импульс влияет на поршень, тот заворачивается внутрь, а штоковое устройство следом отбрасывается с действием обратных клапанов. Принцип обратно-поступательного тока обусловлен условиями работы переменного тока, поочередно возникающего и пропадающего и образуя провалы без намагниченности катушки. Это свойство позволяет катушке каждый раз отбрасываться назад и при намагничивании опять повторять действие. Поршень, давящий на воду, высвобождает новое пространство для следующей порции воды, мгновенно отправляющейся в муфту из-за создавшегося давления.

Такие циклы проходят с периодичностью 100 раз в секунду, позволяя перенести около сотни объёмов камеры. Именно такая ритмичность действия, вызванного движением штока, и создаёт постоянную вибрацию во время работы агрегата. Благодаря этому процессу насосы получили название «вибрационные».

Места и способы применения погружного насоса

Неприхотливость данных агрегатов позволяет вводить их в эксплуатацию в разных климатических условиях. Особого обслуживания и профилактики не требуется. Нет вращающихся деталей и двигающихся механизмов. Специальная оптимизированная конструкция насосов даёт возможность деталям изнашиваться в разы меньше, чем у других агрегатов. Такое решение будет выгодным для вашей дачи.

Если насос не пускать вхолостую, то он не будет перегреваться, тепло уходит моментально за счёт охлаждения поступающей воды. Перекачка щелочной воды не вредит работоспособности, минеральные соли не создают осадка на внутренних частях. Несмотря на исключительную надёжность, слабые стороны такие аппараты всё же имеют.

Сам процесс действия, а именно вибрации, нагнетающие жидкость, могут разрушить механизм. Со временем они вызывают смещение любых частей, независимо от условий эксплуатации. Вышедшая из паза часть создаёт дополнительную вибрацию и нарушает собственную структуру. Знание принципа работы позволяет изредка проводить профилактические работы. Также следует исключить некоторые условия для работы, а именно:

• Не откачивайте воду с помощью погружного аппарата из только что выкопанного колодца. Витающие частицы и грязь очень быстро забьют ёмкость агрегата, если без данного мероприятия не обойтись – следует прочистить основные узлы аппарата.
• Не используйте погружной аппарат в большом водоёме, таком как река, озеро, болота.
• Не подавайте воду из ёмкости с ограниченным запасом воды, такой как цистерна либо бак.
• Не используйте насос в качестве аппарата, откачивающего жидкость из затопленного помещения вашей дачи.

Если рассмотреть опыт использования вибрационных насосов со скважинами, то отзывы потребителей будут различаться. У некоторых, использующих такие насосы десятилетиями, весь процесс эксплуатации проходит без проблем. Некоторые потребители моментально выводят из строя сам насос, а также разрушают скважину. Видимо, здесь имеет значение целая совокупность факторов, говорящая о качестве насоса и скважины, но не оставляющая шансов предугадать развитие событий.

Выбор вибрационного насоса для вашей дачи

Разнообразие выбора качественных водяных насосов из стран СНГ, а также из Китая позволяет подобрать оптимальное решение для своих нужд. Учитывая развитость данного сектора, очень сложно встретить немецкие и итальянские водяные модели насосов, поэтому о них, как правило, нечего сказать. Перейдём к обзору наиболее покупаемых и популярных моделей на рынке. К слову, стоимость качественного насоса может не превышать 60-70 условных единиц.

«Малыш» – самая младшая по характеристикам, но самая востребованная модель на рынке СНГ. Надёжный водяной аппарат, наиболее экономичный в приобретении, может обладать двумя типами водозаборов (верхний и нижний). Дополнительная термозащита позволяет аппарату быть стойким и долговечным в условиях суровой зимы.

«Ручеек» – данный водяной аппарат обладает не меньшей популярностью за счёт мощного напора. Немного отличается по характеристикам, в зависимости от страны производителя, но даёт стабильные показатели напора в 60 метров.

«Водолей» – глубинный насос, стоит дороже остальных моделей, но повышенные характеристики напора (до 100 м) и возможность перекачки больших объёмов воды позволяют использовать данный агрегат в крупных хозяйствах.

Отправим материал вам на e-mail

В загородных домах система водоснабжения зачастую зависит от колодца или скважины, которые обустраивают на глубине 8-10 метров. Достать воду с такой глубины самостоятельно не представляется возможным. Тем более, неудобно каждый раз, когда понадобится свежая питьевая вода, выходить наружу. Поэтому, владельцам дач и загородного жилья стоит особое внимание обратить на модели погружных устройств. Они обеспечат бесперебойное водоснабжение жилища. Давайте рассмотрим, как выбрать погружные насосы для колодцев и принцип работы механизма.

Как выглядит погружной насос

Погружной насос работает в воде. Он поднимает жидкость даже с очень глубоких скважин и колодцев на поверхность. Стоит различать колодезные и скважинные устройства. Скважинные, как правило, имеют более продолговатую форму для работы в узких скважинах и более высокий напор для подъема воды с большой глубины.

Данные виды имеют незначительные различия в устройстве. В основном все агрегаты состоят из следующих деталей:

• Рабочее колесо, которое является основным элементом конструкции. Оно приводит в движение все остальные детали конструкции;

Рабочее колесо прибора

• Лопасти колеса. Они вырабатывают центробежную силу, которая необходима для быстрого всасывания воды;
• Область всасывания;
• Корпус рабочего колеса. Он защищает его от негативного влияния окружающей среды;
• Клапан – задерживают воду в насосе и предотвращает ее обратный выход в скважину;
• Защитная сетка – необходима для защиты питьевой воды от вредных примесей, которые могут негативно повлиять на здоровье жильцов дома.

Конструкция погружного агрегата

Устройство в разрезе

Погружной нагнетатель работает с помощью электроэнергии. Она заставляет рабочее колесо вращаться. Таким образом, жидкость поступает из скважины или колодца в трубопровод, который, в свою очередь, проводит воду к системе водопровода.

Как мы видим, принцип работы, как и сама конструкция нагнетателя элементарны. А теперь давайте узнаем, какие виды этих устройств существуют и как выбрать погружной насос для колодца.

Видео: принцип работы и конструкция погружного насоса

Классификация погружных агрегатов

По конструктивному исполнению выделяют следующие типы:

• Вибрационный – представляет собой конструкцию из вибратора, электромагнита и корпуса. Широко используется на дачных участках не только для откачки и доставки воды в дом, но и для полива огорода и сада. Вибрационные устройства показывают хорошие показатели касательно давления и мощности. При этом, их цена невелика;

• Вихревой – состоит из нагнетательной области и электродвигателя. Первый элемент используется для перекачки жидкости, второй – для поставки воды в дом. Такой тип способен поднять воду с глубины 12 метров. При этом процесс происходит достаточно быстро;

Принцип работы устройства вихревого типа

Вихревой агрегат

• Центробежный – комплекс из двух блоков: рабочей камеры и двигателя. Выкачивают до несколько сотен литров в час благодаря наличию особого центробежного вала. Однако, у таких устройств есть один существенный недостаток: они потребляют слишком много .

Центробежный агрегат

Критерии выбора погружных устройств

Чтобы устройство подходило для вашего дома, вам следует определиться со следующими параметрами:

• Расстояние от скважины до жилища. Чем больше расстояние, тем мощнее модель насоса следует выбирать;
• Объем потребляемой воды. Как показывает практика, для обычных семей, состоящих из 4-5 человек, подойдет самый обычный пнагнетатель средней мощности. Но если в доме проживают большее количество людей, стоит подобрать модель посильнее;
• Производительность. Данный параметр измеряется в литрах жидкости, которые насос может поднять за единицу времени. В среднем производительность достигает 4,2÷4,5 кубометров. Однако, если устройство необходимо не только для обычного водоснабжения жилища, но и для полива просторного приусадебного участка, то стоит обратить внимание на модели с производительностью 4,8 кубометров и выше;
• Мощность. Обозначается в киловаттах. Данный показатель обозначает объем поставляемой воды за единицу времени. Но не следует покупать устройство по принципу «чем больше мощность, тем лучше». Если вашей семье не нужно слишком много воды, то берите нагнетатель со средней мощностью, так как слишком мощное устройство потребляет большое количество энергии.

Ориентируясь на данные показатели, вы подберете оптимальный агрегат для своего жилища, который будет служить вам много лет подряд.

Какой выбрать насос для колодца: обзор популярных моделей

Видео: колодезные насосы Grundfoss

Если вы не знаете, какой выбрать погружной насос для колодца, ознакомьтесь с нижеприведенной табличкой:

В этой статье мы постарались собрать все возможные принципы работы насосов. Часто, в большом разнообразии марок и типов насосов достаточно трудно разобраться не зная как работает тот или иной агрегат. Мы постарались сделать это наглядным, так как лучше один раз увидеть, чем сто раз услышать.
В большинстве описаний работы насосов в интернете есть только разрезы проточной части (в лучшем случае схемы работы по фазам). Это не всегда помогает разобраться в том как именно функционирует насос. Тем более, что не все обладают инженерным образованием.
Надеемся, что этот раздел нашего сайта не только поможет вам в правильном выборе оборудования, но и расширит ваш кругозор.

С давних времен стояла задача подъема и транспортировки воды. Самыми первыми устройствами такого типа были водоподъемные колеса. Считается, что их изобрели Египтяне.
Водоподъемная машина представляла собой колесо, по окружности которого были прикреплены кувшины. Нижник край колеса был опущен в воду. При вращении колеса вокруг оси, кувшины зачерпывали воду из водоема, а затем в верхней точке колеса, вода выливалась из кувшинов в специальный приемный лоток. для вращения устройства применялать мускульная сила человека или животных.

Архимед (287–212 гг. до н. э.), великий ученый древности, изобрел винтовое водоподъемное устройство, позже названное в его честь. Это устройство поднимало воду с помощью вращающегося внутри трубы винта, но некоторое количество воды всегда стекало обратно, т. к. в те времена эффективные уплотнения были неизвестны. В результате, была выведена зависимость между наклоном винта и подачей. При работе можно было выбрать между большим объемом поднимаемой воды или большей высотой подъема. Чем больше наклон винта, тем больше высота подачи при уменьшении производительности.

Первый поршневой насос для тушения пожаров, изобратенный древнегреческим механиком Ктесибием, был описан еще в 1 веке до н. э. Эти насосы, по праву, можно считать самыми первыми насосами. До начала 18 века насосы этого типа использовались довольно редко, т.к. изготовленные из дерева они часто ломались. Развитие эти насосы получили после того, как их начали изготавливать из металла.
С началом промышленной революции и появлением паровых машин, поршневые насосы стали использовать для откачки воды из шахт и рудников.
В настоящее время, поршневые насосы используются в быту для подъема воды из скважин и колодцев, в промышленности - в дозировочных насосах и насосах высокого давления.

Существуют и поршневые насосы, объединенные в группы: двухплунжерные, трехплунжерные, пятиплунжерные и т.п.
Принципиально отличаются количеством насосов и их взаимным расположением относительно привода.
На картинке вы можете увидеть трехплунжерный насос.

Крыльчатые насосы являются разновидностью поршневых насосов. Насосы этого типа были изобретены в середине 19 века.
Насосы являются двухходовыми, то есть подают воду без холостого хода.
Применяются, в основном, в качестве ручных насосов для подачи топлива, масел и воды из скважин и колодцев.

Конструкция:
Внутри чугунного корпуса размещены рабочие органы насоса: крыльчатка, совершающая возвратно-поступательные движения и две пары клапанов (впускные и выпускные). При движении крыльчатки происходит перемещение перекачиваемой жидкости из всасывающей полости в нагнетательную. Система клапанов препятствует перетоку жидкости в обратном направлении

Насосы этого типа имеют в своей конструкции сильфон ("гармошку"), сжимая который производят перекачку жидкости. Конструкция насоса очень простая и состоит всего из нескольких деталей.
Обычно, такие насосы изготавливают из пластика (полиэтилена или полипропилена).
Основное применение - выкачивание химически активных жидкостей из бочек, канистр, бутылей и т.п.

Низкая цена насоса позволяет использовать его в качестве одноразового насоса для перекачивания едких и опасных жидкостей с последующей утилизацией этого насоса.

Пластинчато-роторные (или шиберные) насосы представляют собой самовсасывающие насосы объемного типа. Предназначены для перекачивания жидкостей. обладающих смазывающей способностью (масла. дизельное топливо и т.п.). Насосы могут всасывать жидкость "на сухую", т.е. не требуют предварительного заполнени корпуса рабочей жидкостью.

Принцип работы: Рабочий орган насоса выполнен в виде эксцентрично расположенного ротора, имеющего продольные радиальные пазы, в которых скользят плоские пластины (шиберы), прижимаемые к статору центробежной силой.
Так как ротор расположен эксцентрично, то при его вращении пластины, находясь непрерывно в соприкосновении со стенкой корпуса, то входят в ротор, то выдвигаются из него.
Во время работы насоса на всасывающей стороне образуется разрежение и перекачиваемая масса заполняет пространство между пластинами и далее вытесняется в нагнетательный патрубок.

Шестеренные насосы с наружным зацеплением шестерен предназначены для перекачивания вязких жидкостей, обладающих смазывающей способность.
Насосы обладают самовсасыванием (обычно, не более 4-5 метров).

Принцип действия:
Ведущая шестерня находится в постоянном зацеплении с ведомой и приводит её во вращательное движение. При вращении шестерён насоса в противоположные стороны в полости всасывания зубья, выходя из зацепления, образуют разрежение (вакуум). За счёт этого в полость всасывания поступает жидкость, которая, заполняя впадины между зубьями обеих шестерён, перемещается зубьями вдоль цилиндрических стенок в корпусе и переносится из полости всасывания в полость нагнетания, где зубья шестерён, входя в зацепление, выталкивают жидкость из впадин в нагнетательный трубопровод. При этом между зубьями образуется плотный контакт, вследствие чего обратный перенос жидкости из полости нагнетания в полость всасывания невозможен.

Насосы аналогичны по принципу работы обычному шестеренному насосу, но имеют более компактные размеры. Из минусов можно назвать сложность изготовления.

Принцип действия:
Ведущая шестерня приводится в действие валом электродвигателя. Посредством захвата зубьями ведущей шестерни, внешнее зубчатое колесо также вращается.
При вращении проемы между зубьями освобождаются, объем увеличивается и создается разряжение на входе, обеспечивая всасывание жидкости.
Среда перемещается в межзубьевых пространствах на сторону нагнетания. Серп, в этом случае, служит в качестве уплотнителя между отделениями засасывания и нагнетания.
При внедрении зуба в межзубное пространство объем уменьшается и среде вытесняется к выходу из насоса.

Кулачковые (коловратные или роторные) насосы предназначены для бережной перекачки вызких продуктов, содержащих частицы.
Различная форма роторов, устанавливаемая в этих насосах, позволяет перекачивать жидкости с большими включениями (например, шоколад с цельными орехами и т.п.)
Частота вращения роторов, обычно, не превышает 200...400 оборотов, что позволяет производить перекачивание продуктов не разрушая их структуру.
Применяются в пищевой и химической промышленности.

На картинке можно посмотреть роторный насос с трехлепестковыми роторами.
Насосы такой конструкции применяются в пищевом производстве для бережной перекачки сливок, сметаны, майонеза и тому подобны жидкостей, которые при перекачивании насосами других типов могут повреждать свою структуру.
Например, при перекачке центробежным насосом (у которого частота вращения колеса 2900 об/мин) сливок, они взбиваются в масло.

Импеллерный насос (ламельный, насос с мягким ротором) является разновидностью пластинчато-роторного насоса.
Рабочим органом насоса является мягкий импеллер, посаженый с эксцентриситетом относительно центра корпуса насоса. За счет этого при вращении рабочего колеса изменяется объем между лопастями и создается разряжение на всасывании.
Что происходит дальше видно на картинке.
Насосы являются самовсасывающими (до 5 метров).
Преимущество - простота конструкции.

Название этого насоса происходит от формы рабочего органа – диска, выгнутого по синусоиде. Отличительной особенностью синусных насосов является возможность бережного перекачивания продуктов содержащих крупные включения без их повреждения.
Например, можно легко перекачивать компот из персиков с включениями их половинок (естественно, что размер перекачиваемых без повреждения частиц зависит от объема рабочей камеры. При выборе насоса нужно обращать на это внимание).

Размер перекачиваемых частиц зависит от объема полости между диском и корпусом насоса.
Насос не имеет клапанов. Конструктивно устроен очень просто, что гарантирует долгую и безотказную работу.

Принцип работы:

На валу насоса, в рабочей камере, установлен диск, имеющий форму синусоиды. Камера разделена сверху на 2 части шиберами (до середины диска), которые могут свободно перемещаться в перпендикулярной к диску плоскости и герметизировать эту часть камеры не давая жидкости перетекать с входа насоса на выход (см. рисунок).
При вращении диска он создает в рабочей камере волнообразное движение, за счет которого происходит перемещение жидкости из всасывающего патрубка в нагнетательный. За счет того, что камера наполовину разделена шиберами, жидкость выдавливается в нагнетательный патрубок.

Основной рабочей частью эксцентрикового шнекового насоса является винтовая (героторная) пара, которая определяет как принцип работы, так и все базовые характеристики насосного агрегата. Винтовая пара состоит из неподвижной части – статора, и подвижной – ротора.

Статор – это внутренняя n+1-заходная спираль, изготовленная, как правило, из эластомера (резины), нераздельно (либо раздельно) соединенного с металлической обоймой (гильзой).

Ротор – это внешняя n-заходная спираль, которая изготавливается, как правило, из стали с последующим покрытием или без него.

Стоит указать, что наиболее распространены в настоящее время агрегаты с 2-заходными статором и 1-заходным ротором, такая схема является классической практически для всех производителей винтового оборудования.

Важным моментом, является то, что центры вращения спиралей, как статора, так и ротора смещены на величину эксцентриситета, что и позволяет создать пару трения, в которой при вращении ротора внутри статора создаются замкнутые герметичные полости вдоль всей оси вращения. При этом количество таких замкнутых полостей на единицу длины винтовой пары определяет конечное давление агрегата, а объем каждой полости – его производительность.

Винтовые насосы относятся к объемным насосам. Эти типы насосов могут перекачивать высоковязкие жидкости, в том числе с содержанием большого количества абразивных частиц.
Преимущества винтовых насосов:
- самовсасывание (до 7...9 метров),
- бережное перекачивание жидкости, не разрушающее структуру продукта,
- возможность перекачивания высоковязких жидкостей, в том числе содержащих частицы,
- возможность изготовления корпуса насоса и статора из различных материалов, что позволяет перекачивать агрессивные жидкости.

Насосы этого типа получили большое распространение в пищевой и нефтехимической промышленности.

Насосы этого типа предназначены для перекачивания вязких продуктов с твердыми частицами. Рабочим органом является шланг.
Преимущество: простота конструкции, высокая надежность, самовсасывание.

Принцип работы:
При вращении ротора в глицерине башмак полностью пережимает шланг (рабочий орган насоса), расположенный по окружности внутри корпуса, и выдавливает перекачиваемую жидкость в магистраль. За башмаком шланг восстанавливает свою форму и всасывает жидкость. Абразивные частицы вдавливаются в эластичный внутренний слой шланга, затем выталкиваются в поток, не повреждая шланга.

Вихревые насосы предназначены для перекачивания различных жидкотекучих сред. насосы обладают самовсасыванием (после залива корпуса насоса жидкостью).
Преимущества: простота конструкции, высокий напор, малые размеры.

Принцип действия:
Рабочее колесо вихревого насоса представляет собой плоский диск с короткими радиальными прямолинейными лопатками, расположенными на периферии колеса. В корпусе имеется кольцевая полость. Внутренний уплотняющий выступ, плотно примыкая к наружным торцам и боковым поверхностям лопаток, разделяет всасывающий и напорный патрубки, соединенные с кольцевой полостью.

При вращении колеса жидкость увлекается лопатками и одновременно под воздействием центробежной силы закручивается. Таким образом, в кольцевой полости работающего насоса образуется своеобразное парное кольцевое вихревое движение, почему насос и называется вихревым. Отличительная особенность вихревого насоса заключается в том, что один и тот же объем жидкости, движущейся по винтовой траектории, на участке от входа в кольцевую полость до выхода из нее многократно попадает в межлопастное пространство колеса, где каждый раз получает дополнительное приращение энергии, а следовательно, и напора.

Газлифт (от газ и англ. lift - поднимать), устройство для подъёма капельной жидкости за счёт энергии, содержащейся в смешиваемом с ней сжатом газе. Газлифт применяют главным образом для подъёма нефти из буровых скважин, используя при этом газ, выходящий из нефтеносных пластов. Известны подъёмники, в которых для подачи жидкости, главным образом воды, используют атмосферный воздух. Такие подъёмники называют эрлифтами или мамут-насосами.

В газлифте, или эрлифте, сжатый газ или воздух от компрессора подаётся по трубопроводу, смешивается с жидкостью, образуя газожидкостную или водо-воздушную эмульсию, которая поднимается по трубе. Смешение газа с жидкостью происходит внизу трубы. Действие газлифта основано на уравновешивании столба газожидкостной эмульсии столбом капельной жидкости на основе закона сообщающихся сосудов. Один из них - буровая скважина или резервуар, а другой - труба, в которой находится газожидкостная смесь.

Мембранные насосы относятся к объемным насосам. Существуют одно- и двухмембранные насосы. Двухмембраные, обычно выпускаются с приводом от сжатого воздуха. На нашем рисунке показан именно такой насос.
Насосы отличатся простотой конструкции, обладают самовсасыванием (до 9 метров), могут перекачивать химически агрессивные жидкости и жидкости с большим содержанием частиц.

Принцип работы:
Две мембраны, соединенные валом, перемещаются вперед и назад под воздействием попеременного нагнетания воздуха в камеры позади мембран с использованием автоматического воздушного клапана.

Всасывание: Первая мембрана создает разрежение, когда она движется от стенки корпуса.
Нагнетание: Вторая мембрана одновременно передает давление воздуха на жидкость, находящуюся в корпусе, проталкивая ее по направлению к выпускному отверстию. Во время каждого цикла давление воздуха на заднюю стенку выпускающей мембраны равно давлению, напору со стороны жидкости. Поэтому мембранные насосы могут работать и при закрытом выпускном клапане без ущерба для срока службы мембраны

Шнековые насосы часто путают с винтовыми. Но это совершенно разные насосы, как можно увидеть в нашем описании. Рабочим органом является шнек.
Насосы этого типа могут перекачивать жидкости средней вязкости (до 800 сСт), обладают хорошей всасывающей способностью (до 9 метров), могут перекачивать жидкости с крупными частицами (размер определяется шагом шнека).
Применяются для перекачивания нефтешламов, мазутов, солярки и т.п.

Внимание! Насосы НЕСАМОВСАСЫВАЮЩИЕ. Для работы в режиме всасывания требуется заливка корпуса насоса и всего всасывающего шланга)

Центробежный насос

Центробежные насосы являются самыми распространенными насосами. Название происходит от принципа действия: насос работает за счет центробежной силы.
Насос состоит из корпуса (улиитки) и расположенного внутри рабочего колеса с радиальными изогнутыми лопастями. Жидкость попадает в центр колеса и под действием центробежной силы отбрасывается к его перифирии а затем выбрасывается через напорный патрубок.

Насосы используются для перекачивания жидких сред. Существуют модели для химически активный жидкостей, песка и шлама. Отличаются материалами корпуса: для химических жидкостей используют различные марки нержавеющих сталей и пластика, для шламов - износостойкие чугуны или насосы с покрытием из резины.
Массовое использование центробежных насосов обусловлено простотой конструкции и низкой себестоимостью изготовления.

Многосекционный насос

Многосекционные насосы - это насосы с несколькоми рабочими колесами, расположенными последовательно. Такая компоновка нужна тогда, когда необходимо большое давление на выходе.

Дело в том, что обычное центробежное колесо выдает максимальное давление 2-3 атм.

По этому, для получения более высоких значение напора, используют несколько последовательно установленных центробежных колес.
(по сути, это несколько последовательно соединенных центробежных насосов).

Такие типы насосов используют в качестве погружных скважинных и в качестве сетевых насосов высокого давления.

Трехвинтовой насос

Трехвинтовые насосы предназначены для перекачивания жидкостей, обладающих смазывающей способностью, без абразивных механических примесей. Вязкость продукта - до 1500 сСт. Тип насоса объемный.
Принцип работы трехвинтового насоса понятен из рисунка.

Насосы этого типа применяются:
- на судах морского и речного флота, в машинных отделениях,
- в системах гидравлики,
- в технологических линиях подачи топлива и перекачивания нефтепродуктов.

Струйный насос

Струйный насос предназначен для перемещения (откачки) жидкостей или газов с помощью сжатого воздуха (или жидкости и пара), подающегося через эжектор. Принцип работы насоса основан на законе Бернули (чем выше скорость течения жидкости в трубе, тем меньше давление этой жидкости). Этим обусловлена форма насоса.

Конструкция насоса чрезвычайно проста и не имеет движущихся деталей.
Насосы этого типа можно использовать в качестве вакуумный насосов или насосов для перекачивания жидкости (в том числе, содержащих включения).
для работы насоса необходим подвод сжатого воздуха или пара.

Струйные насосы, работающие от пара, называют пароструйными насосами, работающие от воды - водоструйными насосами.
Насосы, отсасывающие вещество и создающие разряжение, называются эжекторами. Насосы нагнетающие вещество под давлением - инжекторами.

Этот насос работает без подвода электроэнергии, сжатого воздуха и т.п. Работа насоса этого типа основана на энергии поступающей самотеком воды и гидроудара, возникающего при резком её торможении.

Принцип работы гидротаранного насоса:
По всасывающей наклонной трубе вода разгоняется до некоторой скорости, при которой отбойный подпружиненный клапан (справа), преодолевает усилие пружины и закрывается, перекрывая поток воды. Инерция резко остановленной воды во всасывающей трубе создает гидроудар (т.е. кратковременно резко возрастает давление воды в питающей трубе). Величина этого давления зависит от длины питающей трубы и скорости потока воды.
Возросшее давление воды открывает верхний клапан насоса и часть воды из трубы проходит в воздушный колпак (прямоугольник сверху) и отводящую трубу (слева от колпака). Воздух в колпаке сжимается, накапливая энергию.
Т.к. вода в питающей трубе остановлена, давление в ней падает, что приводит к открытию отбойного клапана и закрытию верхнего клапана. После этого вода из воздушного колпака выталкивается давлением сжатого воздуха в отводящую трубу. Так как отбойный клапан открылся, вода снова разгоняется и цикл работы насоса повторяется.

Спиральный вакуумный насос

Спиральный вакуумный насос представляет собой объёмный насос внутреннего сжатия и перемещения газа.
Каждый насос состоит из двух высокоточных спиралей Архимеда (серповидные полости) расположенных со смещением в 180° друг относительно друга. Одна спираль неподвижна, а другая крутится двигателем.
Подвижная спираль совершает орбитальное вращение, что приводит к последовательному уменьшению газовых полостей, по цепочке сжимая и перемещая газ от периферии к центру.
Спиральные вакуумные насосы относятся к категории «сухих» форвакуумных насосов, в которых не используются вакуумные масла для уплотнения сопряженных деталей (нет трения - не нужно масло).
Одной из сфер применения данного вида насосов являются ускорители частиц и синхротроны, что само по себе уже говорит о качестве создаваемого вакуума.

Ламинарный (дисковый) насос

Ламинарный (дисковый) насос является разновидностью центробежного насоса, но может выполнять работу не только центробежных, но и прогрессивных полостных насосов, лопастных и шестеренчатых насосов, т.е. перекачивать вязкие жидкости.
Рабочее колесо ламинарного насоса представляет собой два и более параллельных диска. Чем больше расстояние между дисками, тем более вязкую жидкость может перекачивать насос. Теория физики процесса: в условиях ламинарного течения слои жидкости движутся с различной скоростью по трубе: слой, наиболее близкий к неподвижной трубе (так называемый пограничный слой), течёт медленнее, чем более глубокие (близкие к центру трубы) слои текущей среды.
Аналогично, когда жидкость поступает в дисковый насос, на вращающихся поверхностях параллельных дисков рабочего колеса образуется пограничный слой. По мере вращения дисков энергия переносится в последовательные слои молекул в жидкости между дисками, создавая градиенты скорости и давления по ширине условного прохода. Эта комбинация граничного слоя и вязкого перетаскивания приводит к возникновению перекачивающего момента, который «тянет» продукт через насос в плавном, почти не пульсирующем потоке.

*Информация взята из открытых источников.

Бурение скважины на участке около загородного дома закончено. Следующий вопрос, встающий перед собственником – выбор насоса, который был бы способен максимально эффективно доставать и передавать воду пользователям. Оптимальное решение – приобрести погружной насос для скважины. Эта статья поможет определиться с моделью и основными характеристиками устройства.

Как выбрать насос для скважины

Водяные погружные насосы для скважин выбираются на основании:

• типов устройства, различающихся по принципу действия;
• параметров скважины;
• технических характеристик оборудования.

Типы погружных насосов

Как выбрать устройство, максимально подходящее для скважины на загородном участке? Прежде всего, требуется определиться с видом насоса.

Все погружные насосы по принципу действия можно разделить на несколько типов:

• центробежные;
• вихревые;
• вибрационные;
• винтовые.

Погружной центробежный насос для скважины работает за счет создания турбулентного потока путем вращения диффузоров.

Центробежные насосы просты в использовании и не требуют специального обслуживания. Стоимость оборудования относительно небольшая. Однако устройство обладает и негативными сторонами, к которым можно отнести:

• необходимость установки дополнительного фильтра на дне скважины. Насосы центробежного типа очень чувствительны к попаданию в устройство различных примесей и/или мелких частиц;
• вводить устройство в эксплуатацию требуется, предварительно наполнив насос водой. Работа насоса «в сухую» приведет к поломке оборудования.

Одной из разновидностей центробежных устройств являются , способные перекачивать как чистую, так и слегка засоренную воду.

Центробежные погружные насосы можно использовать и для глубинных, и для небольших скважин.

Погружной скважинный насос вихревого типа поднимает воду за счет смешивания воздуха, подаваемого в камеру через специальный патрубок и рабочей жидкости.

Вихревые насосы отличаются небольшой мощностью, поэтому используются только для неглубоких скважин.

Принцип действия вибрационного насоса основан на движении штока за счет электрического тока.

Преимуществами вибрационного насоса являются:

• пониженные требования к качеству воды. Устройство способно перекачивать воду с незначительными примесями без ущерба для изнашивания;
• высокая надежность, достигаемая простотой конструкции.

Наряду с существенными преимуществами оборудования, есть и недостатки устройства, к которым относятся:

• вибрация, создаваемая насосом негативно отражается на стенках скважины. Если стенки не закреплены специализированными материалами, то они постепенно разрушаются;
• небольшая рабочая глубина.

Вибрационные насосы нельзя устанавливать ниже 5 м от уровня поверхности земли.

Погружной скважинный насос винтового типа состоит из корпуса (статора), внутри которого вращается спиралевидный ротор. При вращении ротора вода понимается из скважины и подается в трубопровод.

Винтовые насосы способны поднимать воду с глубины 40 – 50 м, но из-за повышенного трения, создаваемого внутри конструкции, оборудование требует периодической очистки и замены рабочих деталей.

Винтовые насосы преимущественно используются в производственных целях.

Параметры скважины, влияющие на выбор насоса

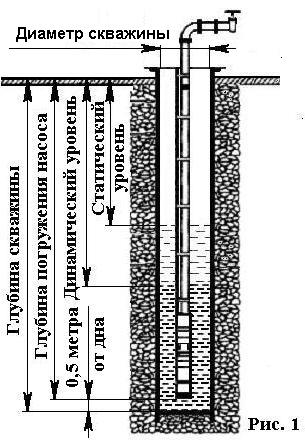

Подбор погружного насоса должен основываться и на параметрах скважины, которые можно получить из технического паспорта сооружения, оформленного после изготовления или измерить самостоятельно при помощи груза и длинной веревки. К основным параметрам, имеющим значение при выборе насоса, относятся:

• глубина, определяемая как расстояние от поверхности земли до дна скважины. Этот показатель необходим для определения напора устройства;
• диаметр скважины необходим для определения диаметра оборудования. Насос не должен касаться стенок скважины, но и не должен иметь слишком малый диаметр, так как это влияет на производительность устройства;

Оптимальный диаметр насоса на 20-30 мм меньше диаметра скважины.

• дебет скважины. Показатель определяет объем воды, который можно поднять из скважины в единицу времени. Правильное определение дебета влияет на выбор мощности насоса. Превышение мощности над дебетом может привести к «высушиванию» источника воды;
• статистический и динамический уровни воды. Статистический уровень определяет постоянное количество жидкости в скважине. Динамический уровень рассчитывается исходя их постоянного потребления. Эти показатели важно учитывать при выборе насоса для определения уровня погружения.

Определение технических параметров

Технические характеристики насоса, на которые следует обратить внимание при выборе погружного насоса, заключаются в следующих параметрах:

• производительность оборудования. Этот параметр показывает, какой объем жидкости может перекачать насос за определенную единицу времени. Производительность может рассчитываться в м³/час. Расчет производительности определяется исходя из норм потребления и установленных в доме сантехнических приборов на основании разработанных специалистами норм расхода;

• высота напора, на которую насос может поднять воду. При расчете показателя следует учитывать глубину скважины и длину трубопровода, причем 10 м длины увеличивают показатель высоты на 1 м. Для обеспечения дополнительного резерва полученный показатель рекомендуется увеличить на 5 – 12 м. Например, глубина скважины 10 м. Для водоотведения применяется трубопровод длинной 20 м. минимальный напор насоса должен составлять 10+20/10+10=22 м.

Хороший погружной насос для скважины должен удовлетворять всем необходимым требованиям.

Без определения основных параметров подобрать погружной насос не получится.

Дополнительные параметры для выбора насоса

Чтобы определить какой лучше насос, также рекомендуется опираться и на дополнительные параметры, к которым можно отнести:

• качество воды. Если вода содержит большое количество примесей, то целесообразнее приобретать устройство, оснащенное дополнительными фильтрами или измельчителями;
• способы запуска оборудования. Если скважина расположена вблизи дома, то насос можно включать руками. Если скважина располагается в значительном удалении от строений, то лучше приобрести погружной насос для скважины с автоматикой, то есть устройство будут работать в зависимости от расхода воды;
• стоимость оборудования. Не рекомендуется приобретать дешевые устройства, так как в случае с погружными насосами действует знаменитая поговорка «скупой платит дважды».

Правила монтажа погружного насоса

Установка погружного насоса в скважину не вызывает проблем даже у неопытного пользователя. К каждому устройству прилагается подробная инструкция по монтажу и использованию оборудования.

Монтаж оборудования происходит по следующей схеме:

1. на первом этапе необходимо приобрести все комплектующие: насос, по которой будет подниматься вода, трос для крепления, дополнительный электрический кабель, обратный клапан, если он не входит в комплект насоса;
2. перед установкой надо собрать конструкцию в единое целое. Работы начинаются с установки обратного клапана, предотвращающего обратный ход жидкости;

При установке обратного клапана надо обратить внимание на ход воды. Обычно он показан стрелкой на самом оборудовании.

1. далее устанавливается переходник для трубы. Все соединения необходимо уплотнить при помощи фум-ленты;
2. на следующем этапе подсоединяется труба, предназначенная для подъема воды их скважины;
3. через каждые 80 – 100 см к трубе фиксируется питающий кабель. Сделать это можно при помощи изоляционной ленты или специализированных хомутов;

Кабель нельзя крепить к трубе в натяжку. Он должен быть слегка ослаблен.

1. прикрепляется стальной трос, поддерживающий насос в скважине;

1. насос опускается в скважину до ранее определенного уровня;

1. подключается электропитание;
2. на верхнюю часть скважины устанавливается оголовок, предотвращающий ее загрязнение.

Более подробно с процессом установки скважинного насоса можно познакомиться, посмотрев видео.

К выбору и установки скважинного насоса следует отнестись с предельным вниманием. Неправильный выбор оборудования, также как и некорректный монтаж, приведет к неработоспособности всей системы подачи воды.
