Автомобильный генератор – один из важнейших узлов в машине. Он в ответе за поставку энергии, является запасным источником, берет на себя огромные нагрузки при неисправности сети, ведь на одной АКБ далеко не поедешь. Заботливый автомобилист обязан периодически проверять работу генератора, следить за его состоянием. Из статьи вы узнаете, как проверить генератор с помощью лампочки и другими способами.
Тест лампой
Проверка лампой – это тестирование генератора с помощью «противотуманки». Задача диагностики – определить, правильно ли вращается генератор при воздействии на него оборотов дрели. Лампочка в данном случае играет роль индикатора – если генератор будет вращаться нормально, то она (лампочка) должна загореться.
Важно знать, что исправный генератор должен выдавать напряжение в пределах 14.1-14.5 V. И при этом вольтаж не должен скакать, иметь перепады. Другими словами, напряжение должно быть стабильным.
Для осуществления этого вида тестирования автогенератор придется с машины демонтировать, и проделать следующие действия:
- зажать его в тисках так, чтобы было удобно работать;
- интегрировать с генератором батарейку.
Также советуем перед диагностикой узнать тип генератора. Как известно, они бывают разными в плане подключения. Имеется ввиду, что у агрегатов может быть разное число контактов. Различают 2-контактные, 3-контактные или 4-контактные генераторы.
4-блоковые генераторы содержат вот такие контакты:
- плюс постоянного типа, отмечаемый латинской S;
- плюс, связанный с ЗЗ — IG;
- контакт для блока управления, отмеченный М;
- для контрольной лампы – L.
Продолжаем ряд действий:
- от аккумуляторной батареи к обоим «+» динамо проводится плюсовой кабель;
- лампа со значением 50 Вт интегрируется к нужному контакту;
- на лампу подается напряжение;
- генератор вращается с помощью дрели;
- тестируется свечение индикатора.
Итак, если лампочка ярко светится и напряжение на динамо в пределах нормы, то генератор целиком исправный. В любом случае, он способен подзаряжать АКБ.
Связь генератора с АКБ – важный тандем. Ни в коем случае нельзя отсоединять батарею на работающем автомоторе! Спросите, почему? Это нагружает излишне стабилизатор напряжения и генератор, что вызывает сбой в общей системе. Это даже видно по индикатору: если тестируемую лампу отсоединить от аккумулятора, то при исправном динамо она будет продолжать светиться, но стабильности напряжения более не будет.
Нельзя отсоединять аккумулятор также по причине банального замыкания. КЗ спалит не только сам агрегат, но и электронные блоки, установленные в авто.
Итак, правило не скидывать ни при каких условиях клеммы с АКБ, должно быть обязательно выбито в список основных канонов автомобилиста. Неправильно поступают любители «прикуривать» батарею, что часто происходит в зимнее время года. Держите в машине зарядник, и не испытывайте судьбу. Раз, другой повезет, а на третий можно спалить всю электросистему.
Проверка агрегата по частям
Генератор, по сути, проверяется законно по частям. Например, большинство специалистов сходятся во мнении, что тест лампочкой дает лишь 95-процентную точность диагноза. И действительно, это так.
Для того чтобы полноценно проверить генератор, необходимо осуществить диагностику агрегата по частям.
Вначале проверке подвергается статор. Он тестируется в отдельности, как только будет разобран генератор. Статор отделяется от всех «родных» резисторов и устройства полупроводников, чтобы его проверка дала точные результаты.
Диагностирование проводится следующим образом:
- Осматривается изоляция проводки обмотки, которая не должна иметь следов перегрева или оплавления (что в разы хуже, так как свидетельствует о КЗ). Если обнаруживаются на детали следы перегрева, то статор меняется на новый.
- Далее берется мультиметр, который ставится в режим омметрового измерения. Проверяется генератор на обрывы в обмотке или на замыкание.
- Тестируется сопротивление. Для этого нужно подключить щупы, придерживаясь схемы поочередного подключения к оконечностям. Импеданс между ними должен равняться двум-трем десятым Ом.
- Мультиметром тестируется то, не замыкает ли электрообмотка на корпус. Для этого один из щупов прибора подсоединяется к статорному корпусу, а другой – к каждому из выводов обмотки. Коротит в том случае, если мультиметр издает звук в режиме зуммера. Опять виной становится статор, который приходится менять.
Случается нередко, что причина замыкания в проводах обмотки. Какой-либо из проводов может быть незначительно оголен и касается этой частью корпуса. Проблема решается просто – эта часть провода отгибается и покрывается изоляционным лаком. Однако в большинстве случаях определить замыкание обмотки бывает сложнее, так как проблемное место визуально не просматривается.

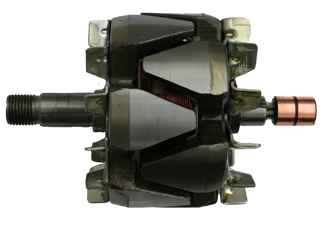

Следующая часть генератора, которая проверяется, это ротор. Тестируется его электрообмотка ПП. Она легко диагностируется даже при не снятом генераторе. Достаточно будет демонтировать лишь реле-регулятор с щеточным блоком, а затем подсоединить проверочный прибор к медным контактам. Однако большей частью ротор специалисты тестируют независимо от генератора.
Как и в случае со статором, щупы измерителя, выведенного в режим измерения Ома, подсоединяются к контактам ротора. Нормальное значение омметра должно быть в пределах 2.5-5 Ом, если модель генератора мощностью 500-1200 Вт.
При меньших или больших значениях ставится уже диагноз: либо межвитковое замыкание, либо плохое соединение обмоточных выводов с контактами.
Внимание. Если прибор вообще показывает нулевое сопротивление – однозначно обрыв в обмотке ротора.
Устройство полупроводниковых диодов (ВБ)

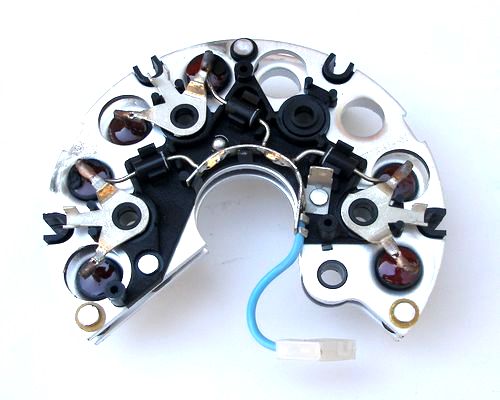

ВБ или диодный мост тоже проверяется в обязательном порядке. Годный диод, как известно, обязан пропускать напряжение ограничено, т.е, по одной линии. Что касается диода неисправного, то он никак на электронапряжение не реагирует или делает это по обеим линиям, что приводит к КЗ.
Весь диодный мост заменяется, как правило, если вышел из строя хотя бы один из диодов. Дело в том, что они (диоды) запрессованы бывают в пластину. Снимать и менять один из диодов бывает ой как сложно, поэтому приходится менять весь блок.
- наличие в диодном мосту КЗ можно определить, не снимая генератор с автомобиля;
- перед тем, как проводить проверку, рекомендуется отсоединять проводку генератора и скидывать клеммы АКБ;
- тестирование можно проводить не только с помощью омметра, но и контрольной лампой;
- три диода ВБ называются положительными, так как соединены с «+» выпрямленного напряжения, а другие 3 – отрицательные, так как имеют на корпусе «-» (обе 3-диодные группы запрессованы в отдельный трак из мягкого металла, интегрированный либо с массой, либо с 30-м токовыводом генератора).
Итак, проверка осуществляется следующим образом:
- Вначале тестируется наличие замыкания в положительной 3-диодной группе. Для осуществления такой операции от АКБ проводится плюсовое напряжение через лампочку к выводу генератора под номером 30. Минусовая клемма аккумулятора же соединяется с генераторным остовом. В такой схеме, если индикатор (лампочка) светится, значит, в группе имеется КЗ.
- О наличии КЗ в группе отрицательных диодов будет свидетельствовать тоже свечение лампочки. Однако схема подключения несколько отличается. От АКБ плюсовой кабель соединяется с одним из винтов-фиксаторов генератора. В провод врезается лампочка-индикатор. Минус от аккумулятора идет также – на корпус.
Свечение индикатора может свидетельствовать также о проблемах со статором, но чаще всего это указывает на КЗ диодов.
Пробивание в резисторах удастся выявить и с помощью измерительного прибора. Это должен быть осциллограф. Есть возможность также проверить наличие замыкания на стенде – о проблемах в данном случае будет свидетельствовать снижение величины отдаваемого напряжения на 20-30 процентов.
И, безусловно, тестировать пробой в диодном мосту можно через мультиметр, выставленный в режим омметра. Один из выводов прибора соединяется с плюсовой или отрицательной пластиной (положительной или отрицательной группы), другим же осуществляется поочередное касание выводов диодов. Затем щупы меняются местами.
О проблеме можно судить, если нет проводимости (другими словами, если мультиметр покажет сопротивление в обоих направлениях). Также о пробитости диодов говорит нулевое сопротивление мультиметра.
Внимание. Как правило, если один диод группы бывает пробит, АКБ постоянно показывает недозаряд.
Добавочные диоды
Проверка добавочных диодов – тоже важнейшая часть тестирования генератора по частям. Они (добавочные диоды) ставятся на все автомобили современного типа, включая и отечественные ВАЗ нового образца.
Для тестирования замыкания на добавочных диодах, совсем не обязательно демонтировать весь агрегат. Только важно не забыть, перед проверкой скинуть клеммы с АКБ и отключить проводку.

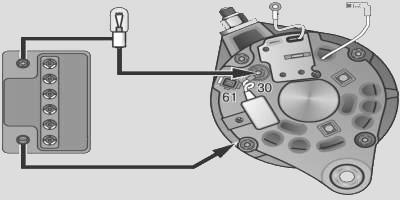

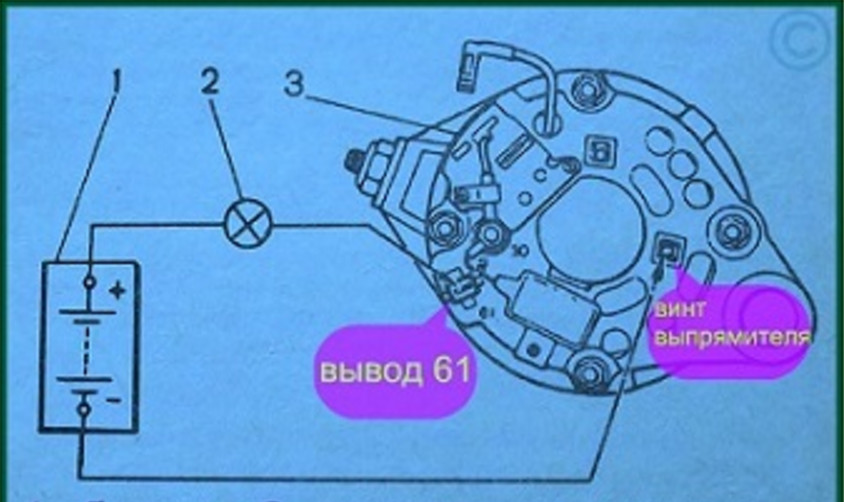

Итак, осуществляется подключение, как на схеме выше. Плюс от АКБ идет на 61 вывод генератора, а в середине врезается 1 или 3-ваттовая лампочка-индикатор (цифра 2 на схеме). Минусовой провод идет к одному из болтов-крепежей генератора.
О замыкании судится по свечению лампочки. Если она горит, то КЗ наблюдается в одном из добавочных диодов.
Тест удастся провести без снятия и разборки генератора, однако чтобы выявить, какой именно резистор вышел из строя, следует демонтировать выпрямитель и тестировать каждый из компонентов по отдельности, используя прибор-измеритель.
Добавочные резисторы удастся протестировать и с помощью различных измерителей. Например, это может быть вольтметр. Если на нем напряжение показывает меньше 14 V, это явный пробой.
АКБ
Проверка генератора, в большинстве случаях, вызвана бывает загоранием Control Ind на приборной панели. Однако это вовсе не доказывает, что неисправен генератор. Сигнализация индикатора на «приборке» может свидетельствовать о неисправности АКБ.
Почему же аккумулятор теряет заряд? Разве это не следствие выхода генератора? Безусловно, нет. Такое может быть вызвано, к примеру, порчей регуляторного реле.
Мы узнали, что генератор удается грамотно тестировать не только с помощью лампочки, но и другими способами. Лучше всего проверять агрегат по отдельности, ведь именно такая диагностика дает полноценный результат.
Как платить за БЕНЗИН В ДВА РАЗА МЕНЬШЕ
- Цены на бензин растут с каждым днем, а аппетит автомобиля только увеличивается.
- Вы бы рады сократить расходы, но разве можно в наше время обойтись без машины!?
На любом современном автомобиле генераторное устройство выполняет важную функцию питания АКБ и всех электрических устройств во время движения. Как и любой другой узел, это устройство может со временем выйти из строя. В этой статье мы расскажем владельцам «десяток», как правильно своими руками на автомобиле ВАЗ 2110.
Что нужно знать о работе генератора на ВАЗ 2110?
Если даваемое устройством напряжение слишком слабое, для начала его необходимо прозвонить. Но перед этим предлагаем ознакомиться с основными нюансами в работе данного узла. на «десятке», как и на любом другом автомобиле, основана на принципе электромагнитной индукции. Через медную катушку проходит магнитный поток, в момент его прохождения именно через нее, на выводах катушки появляется напряжение. По показателю это напряжение пропорционально скорости, с которой данный поток изменяется.
Чтобы данный поток мог преобразоваться, через катушку необходимо пропустить электрическое напряжение. В целом, для того, чтобы получить переменный ток, необходимы катушка, поскольку переменный показатель будет сниматься именно с нее, а также источник магнитного переменного поля.
На «десятке» источником напряжения является ротор, который постоянно вращается при движении. Этот ротор включает в себя вал, полюсную схему, а также контактные кольца. Кроме того, включает в себя и статор — этот элемент необходимо для создания переменного тока. Устройство статора включает в себя обмотку, а также сердечник, состоящий из металлических пластин (автор видео — Дмитрий Пристром).
Руководство по проверке
Инструменты и материалы
Чтобы произвести проверку генератора, вам потребуются:

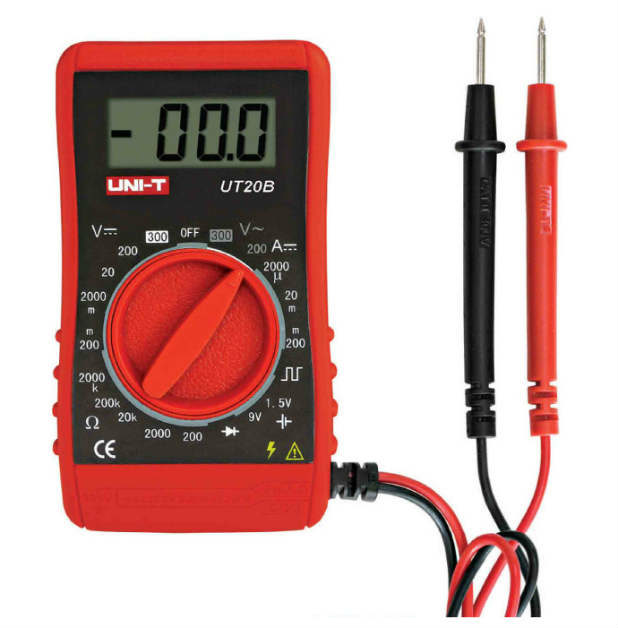

- тестер (мультиметр);
- контрольная лампочка с проводом;
- набор гаечных ключей;
- источник питания с регулятором напряжения.
Алгоритм действий
Перед тем, как повысить напряжение , необходимо правильно выполнить диагностику:
- Сначала обратите внимание на световой индикатор на контрольном щитке. Эта лампочка работает следующим образом — она появляется при включении зажигания, но после запуска двигателя пропадает. В том случае, если индикатор продолжает гореть при заведенном моторе, это свидетельствует об отсутствии зарядки АКБ. используя мультиметр, произведите диагностику напряжения в электропроводке авто, этот параметр должен быть не менее 12 вольт. Как показывает практика, причина появления индикатора обычно связана либо с нарушениями проводки в бортовой сети, либо с обрывом ремешка устройства. В том случае, если индикатор горит в пол-силы, то вероятнее всего, проблема заключается в слабой натяжке ремешка. Решить проблему позволит его натяжение до нужного состояния, это позволит осуществить повышение напряжения.
- Следующим этапом будет диагностика предохранителя F2 — в том случае, если ремешок натянут правильно, то уровень напряжения в проводке должен соответствовать номинальному. Если предохранитель вышел из строя, необходимо произвести его замену, затем продиагностируйте присутствие заряда на самой батарее. В том случае, если предохранитель рабочий или его замена не дала результатов, попробуйте произвести замер параметра на выводе 61 — полученный показатель должен составить примерно 6 вольт. Если вы выявили отсутствие напряжения, от необходимо демонтировать контрольный щиток и искать причину в местах пайки. Часто случается такое, что проблема заключается в обрыве того или иного кабеля, который идет к контрольному щитку от 61 разъема.
- Следующим этапом проверки, если замеренный параметр оказался выше номинального, будет снятие реле регулятора. Диагностика реле осуществляется с применением контрольной лампочки, чтобы сделать это, подайте на реле 12-вольтный ток. Плюс в этом случае подается на штекерный выход реле, а минус — на кузов транспортного средства. Сама лампочка, рассчитанная на 12 вольт, должна быть подключена к щеткам регулятора. Если уровень напряжения составляет 12 вольт, то лампочка будет без проблем гореть, а когда этот параметр увеличится до 16 вольт, лампочка потухнет. Если лампа не потухла, то необходимо произвести замену реле регулятора. Но если реле исправное, при этом зарядки нет, то единственным выходом будет демонтаж генератора и поиск неисправности именно в нем.
- Далее, используя мультиметр, нужно проверить работоспособность обмотки, уровень сопротивления в данном случае должен составлять 4.5 Ом. Если сопротивление более низкое, то обмотку нужно ремонтировать, то есть поменять якорь или просто перемотать элемент. В некоторых случаях проблема кроется в засорении контактных колец — эта неисправность решается путем их замены либо очистки. Если после этих действий тестер все равно показал обрыв проводки в обмотке, ротор нужно будет поменять.
- Следующим этапом будет проверка диодного моста генератора ВАЗ, в частности, каждый диод следует продиагностировать на предмет наличия пробоя. Сам полупроводник осуществляет передачу тока в одном направлении, соответствующим образом осуществляется и диагностика диодов. Если произошло выгорание сразу нескольких элементов и избавиться от неисправности не получается, то блок нужно полностью поменять на новый.
Автомобильный генератор – устройство с приличным запасом надежности и прочности, однако, как и любой другой механизм, он подвержен износу и поломкам.
О чем расскажет контрольная лампа
На неполадки в работе генератора в большинстве случаев сразу укажет контрольная лампа, размещенная на приборной панели.
При включенном зажигании и неработающем двигателе она должна гореть – такая индикация нужна для проверки исправности самой лампы.
После запуска двигателя, одновременно с началом вращения ротора генератора, лампа должна погаснуть, указывая на то, что генератор вырабатывает ток необходимого номинала.
В случае, когда контрольная лампа не гаснет или сила ее свечения увеличилась, не поступает вовсе. Поиск причины неисправности следует начинать непосредственно с генератора, проверяя далее всю цепь заряда.
Если при работающем двигателе контрольная лампа светится вполнакала или мерцает, следовательно генератор производит ток низкого напряжения.
Чаще всего причиной такой неисправности является недостаточное натяжение ремня привода генератора, хотя не исключена и неисправность регулятора напряжения.
Проверка регулятора напряжения
Основное назначение регулятора напряжения – подавать к автомобиля и в его бортовую сеть постоянный ток напряжением, находящимся в диапазоне от 13,5 до 14,5 В (у разных моделей автомобилей диапазон рабочих значений напряжения может незначительно отличаться).
Измерьте напряжение на клеммах аккумулятора до запуска двигателя. В зависимости от «свежести» аккумуляторной батареи и ее состояния значение разности потенциалов будет составлять от 12 до 12,8 В.
После этого запустите двигатель и мультиметром измерьте напряжение на клеммах аккумулятора. Как уже было сказано, оно должно находится в пределах 13,5 – 14,5 В и не превышать пороговое значение даже в случае работы двигателя на высоких оборотах.
Если регулятор напряжения неисправен, ток зарядки, поступающий от генератора будет возрастать пропорционально увеличению оборотов двигателя, достигая порой критических значений. Результатом перезаряда аккумулятора будет выкипание электролита и .
Помимо аккумуляторной батареи, слишком высокое напряжение зарядного тока способно вывести из строя приборы бортовой электроники автомобиля.
Если при работающем двигателе напряжение на клеммах аккумулятора не увеличилось, а наоборот, уменьшилось, значит зарядный ток к батарее не поступает.
Проверка диодного моста
Обычно диодный мост состоит из 6 диодов, 3 из которых являются «отрицательными», а 3 – «положительными».

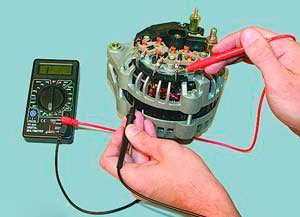

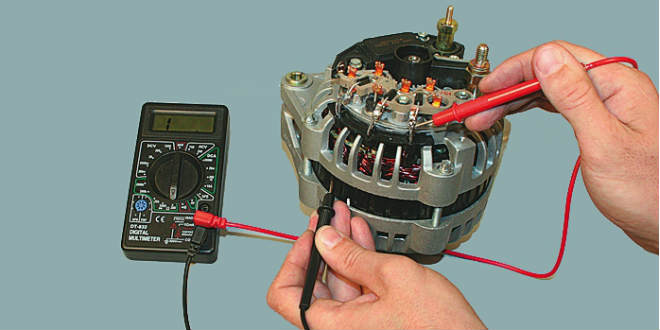

Переведя мультиметр в режим омметра, первый его щуп подключите к плюсовой пластине, а вторым попеременно прикасайтесь к выводам троих диодов, фиксируя значения сопротивления, показываемые омметром. Затем к плюсовой пластине диодного моста подключите второй щуп, а первым поочередно замеряйте сопротивление на концах диодов.
Омметр должен показать проводимость (зафиксировать какое-либо сопротивление) на всех диодах только в одном случае, после смены щупов местами прибор должен показать отсутствие проводимости.
Если хотя бы один из диодов демонстрирует проводимость в обеих направлениях, следовательно он пробит, а значит диодный мост нуждается в ремонте или подлежит замене на новый.
Аналогичным образом проверяются на пробой «отрицательные» диоды.
Проверка ротора и статора
Мультиметром, переведенным в режим омметра, измерьте сопротивление обмотки возбуждения ротора, присоединив щупы мультиметра к контактным кольцам.
Сопротивление от 2 до 5 Ом засвидетельствует нормальное состояние обмотки. Низкое сопротивление, близкое к нулю, укажет на межвитковое замыкание, а стремящееся к бесконечности – на обрыв в обмотке.
Слишком высокое значение сопротивления – свидетельство плохого контакта между контактными кольцами и выводами обмотки.
Оценить состояние изоляции обмотки возбуждения ротора можно, измерив сопротивление между корпусом ротора и контактным кольцом. В случае утечки тока на массу прибор покажет определенное значение сопротивления.
Перед проверкой статора не забудьте отключить его выводы от диодного моста генератора. Сопротивление между выводами обмоток статора должно составлять примерно 0,2 Ом. Между общим выводом (нулем) и выводом одной из обмоток значение сопротивления должно быть около 0,3 Ом.
Проверка состояния изоляции обмотки статора выполняется способом, аналогичным проверке изоляции ротора.
Удачи вам! Ни гвоздя, ни жезла!
Утверждение, что генератор является «сердцем» электрической схемы автомобиля, аргументации не требует. От его корректного функционирования зависит многое, и срок службы АКБ в первую очередь. Следовательно, регулярная и своевременная диагностика генератора, проверка его работоспособности гарантирует, что целого ряда неприятностей (в основном проявляющихся в самый неудобный момент), в том числе, и финансового плана, удастся избежать.
Разберемся, как грамотно проверить генератор авто на работоспособность, не обращаясь в сервисную мастерскую, а в домашних условиях, при помощи простейшего прибора и инструментов.
Генератор авто, как и любое другое эл/техническое устройство, требует бережного отношения. Чтобы избежать его выхода из строя из-за допущенной при проверке ошибки, следует знать и выполнять некоторые правила.
Запрещается!
- Даже кратковременная работа генератора на «холостом ходу», то есть при отключенной нагрузке.
- Проводить проверку работоспособности методом короткого замыкания выводов, или как говорят, «на искру».
- Оценивать состояние выпрямителя с помощью магоомметра. Только прибором с напряжением, не превышающем номинала для бортовой сети, то есть 12 В!
Все остальные «нельзя» касаются правил эксплуатации и обслуживания.
Что учесть
- При замене проводов, идущих от генератора, следует использовать аналогичные – и по длине, и по сечению жил.

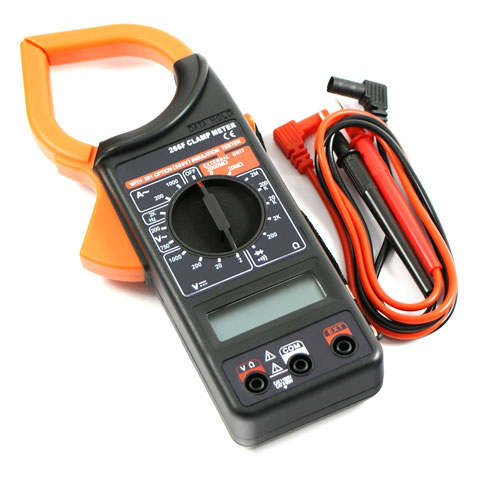

- Наиболее эффективная проверка работоспособности – . Как правило, для общей диагностики достаточно одного бытового мультиметра. Например, такого.
Требуемые пределы измерений несложно понять из дальнейшего описания методики проверки генератора.
Оценка состояния генератора требует предварительной подготовки. Кроме выбора прибора (тестера) и нужного инструмента, она заключается в проверке надежности всех соединений электрической схемы и нормального натяжения ремня генератора. Это означает, что его максимальный прогиб при нажатии со средним усилием (порядка 10 кг) не должен превышать 12±2 мм.
Порядок диагностики генератора автомобиля
Проверку следует начать с прогрева (минут на 15) двигателя. Это общее правило для всех авто.
Тестирование регулятора напряжения
Замер производится подключением щупов мультиметра к «плюсовому» и «минусовому» выводам генератора. Номинал напряжения (В) указан в технической документации на авто, так для разных марок и моделей он отличается и лежит в диапазоне 13,6 – 14,4. Можно замерять и на клеммах АКБ, но только если есть уверенность, что изоляция проводов хорошая. Однако такой способ применим лишь при проверке генератора сравнительно новых авто. На машинах б/у она изношена, и показания прибора не отразят реального положения вещей. То есть, ошибки при диагностике не избежать.
Условия проверки
Обороты средние, основные потребители эл/энергии в рабочем режиме (включены фары и так далее). Переключатель прибора – «измерение U».
При повышении оборотов двигателя (тут понадобится помощник) прибор не должен показать увеличение напряжения более чем в полвольта.
Диагностика выпрямителя
Проверяется ток на выходе генератора. Его среднее значение – 0,5 А. Если оно больше, то можно утверждать, что один из диодов выпрямительного моста неисправен.
Условие проверки: тестер переводится в «измерение I~».
Дополнительно проверяется сопротивление моста. Клеммы отсоединяются, и производится измерение между массой авто и выводом «+», причем с разным подключением щупов. Если в обоих случаях прибор показывает какое-то одинаковое значение, и уж тем более ноль, то налицо – снижение обратного сопротивления одного из диодов или его пробой.
Бывает и так, что проводимость в обоих направлениях не измеряется, то есть индикатор прибора показывает «бесконечность». Это свидетельство внутреннего обрыва в полупроводнике.
Условие проверки: переключатель мультиметра – «измерение R» (кОм).
Проверка генератора по току
Это можно сделать, если мультиметр имеет такое приспособление, как токовые клещи.
Измеряется значение I при включении по очереди каждого из потребителей. После чего делается замер тока при общей нагрузке на бортовую сеть. То есть включаются все приборы авто. Расхождения в показаниях – не более 5 А.
Условие проверки: мультиметр переводится в «измерение I=».
Есть и еще ряд проверок, но автор не рекомендует проводить их самостоятельно. Некоторые из них предполагают частичную разборку генератора, и если нет практического опыта и знаний, то лучше обратиться к специалисту. Тем более, если будут обнаружены признаки дефектов обмоток ротора или статора (к примеру, межвитковое замыкание), то генератор однозначно придется менять. Его ремонт обойдется не намного дешевле, чем приобретение нового изделия.
Проверка щеток
Здесь прибор не нужен. Степень их износа, нарушение геометрии определяется визуально.
Проверка целостности опорных подшипников
Достаточно снять со шкива ремень и провернуть рукой ротор. Свободное вращение вала – признак, что все в порядке. При наличии люфта необходимо подшипники поменять.
Признаки неисправности генератора
Сбои в его работе могут появиться в любое время. Если сразу это зафиксировать и принять меры, то можно нивелировать все негативные последствия его некорректного функционирования.
- При работе генератора ясно слышно «звуковое сопровождение» в виде шумов, свиста и тому подобное.
- Чрезмерный нагрев корпуса изделия.
- Постоянное свечение лампы на панели приборов, сигнализирующей об отсутствии заряда.
- Запах сгоревшей изоляции, который нередко проникает и в салон.
- Быстрый разряд АКБ.
- Некорректная работа потребителей (тусклый свет фар, мигание лампочек и так далее). Это особенно проявляется, если аккумулятор старый и не держит емкость. Инструкция по организации резервного питания загородного дома — устройства и схема
Устройство и принцип действия электрогенератора, советы по исправлению неполадок
Проверка генератора может потребоваться при загорании контрольной лампы заряда аккумулятора на панели приборов, и это означает, что пропала зарядка батареи. Каждому водителю полезно знать способы проверки генератора и его деталей, которые будут подробно описаны в этой статье.
Отсутствие заряда аккумуляторной батареи может происходить не только по вине генератора, а например из-за выхода из строя реле регулятора. И прежде чем проверять генератор, следует вначале убедиться в исправности реле регулятора.
Как проверить исправность реле регуляторов разных типов я подробно написал вот в . А об устройстве генератора и его основных неисправностях можно почитать . Генератор и исправность его некоторых деталей можно проверить без разборки генератора или с разборкой и способы проверки будут описаны ниже.
Если же при проверке будут выявлены какие то неисправности генератора, то устранить их можно будет как описано вот в , про ремонт генератора.

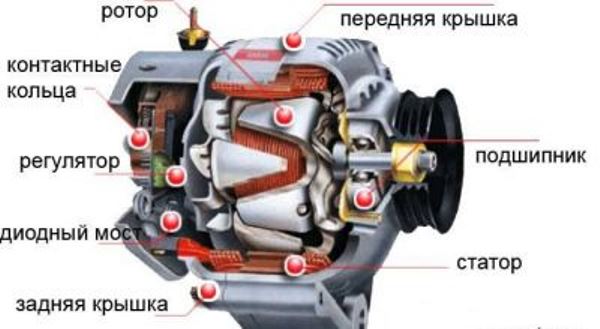

Проверка генератора по частям .

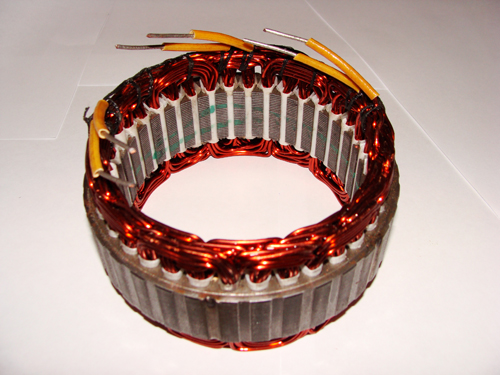

Проверка статора генератора. Статор генератора проверяется отдельно после разборки генератора. Все выводы статора должны быть отсоединены от диодов (вентилей) выпрямительного блока.
Сначала визуально убедитесь, что лаковая изоляция проводов обмотки статора не имеет следов перегрева (а тем более оплавления), который может произойти при коротком замыкании в вентилях выпрямителя. Статор со следами оплавления изоляции следует заменить.
Проверка генератора с помощью стенда .
Проверка на стенде позволяет наиболее точно определить исправность генератора и соответствие его характеристик номинальным. Чтобы собрать стенд, потребуется закрепить электродвигатель с шкивом на сваренной рамке из уголка (или профильной трубы), затем закрепить генератор на той же рамке так, чтобы шкив электродвигателя вращал шкив генератора с помощью ремня.

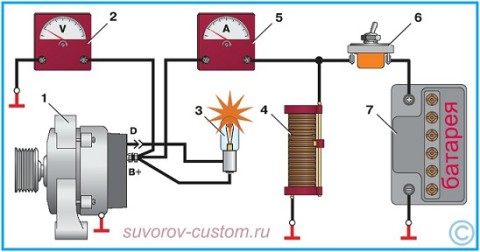

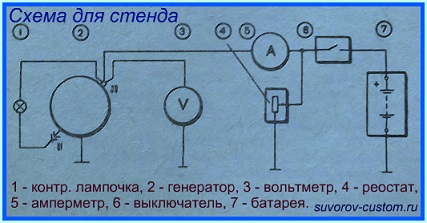

Ещё потребуется реостат 4 (см. схему подключения слева) вольтметр 3, контрольная 12-ти вольтовая лампочка (3 вт) 1, амперметр 5, выключатель 6, ну и автомобильный 7 (сам генератор под цифрой 2 на рисунке). Всё подключается согласно схемы на рисунке.
Перед проверкой генератора следует очистить контактные кольца генератора от налёта, а щётки должны быть хорошо притёрты по форме к контактным кольцам. После подключения всех комплектующих стенда согласно рисунку, включаем электродвигатель и реостатом 4 устанавливаем на выходе генератора напряжение равное 13 вольт. Затем доводим обороты ротора генератора до 5000 об/мин.
При таких оборотах даём поработать генератору не менее двух минут, затем замеряем силу тока отдачи. У исправного генератора переднеприводных вазов (ВАЗ 2108 — 09) сила тока должна быть не менее 55 ампер. У более мощных генераторов иномарок сила тока отдачи разумеется больше, а сколько точно ампер — это можно уточнить в технических характеристиках конкретного генератора.
1 — генератор, 2 — вольтметр, 3 — контрольная лампочка, 4 — реостат, 5 — амперметр, 6 — выключатель, 7 — аккумуляторная батарея.
Стен для проверки генераторов иномарок практически такой же, только лишь выводы импортных генераторов имеют другие обозначения (D и В+), как на рисунке чуть выше.
Если выяснится, что сила тока меньше положенной, то это говорит о неисправностях в обмотке статора или ротора генератора, или о повреждениях диодов, или о износе контактных колец или щёток. В таком случае потребуется разборка и проверка обмоток и диодов, как было описано выше.
Проверка напряжения на выходе генератора проверяется при оборотах ротора 5000 об/мин. При этом реостатом устанавливаем ток отдачи 15 ампер и замеряем напряжение на выходе генератора. Оно должно быть 14,1±0,5 вольт, при температуре 25±10° в помещении где находится стенд.
Если напряжение имеет другую величину (меньше или больше 14,1±0,5 вольт) то следует заменить реле регулятор новым или заведомо исправным и заново повторить проверку. Если же замена реле не поможет и напряжение всё равно будет отличаться от нормы, значит дело не в реле регуляторе, а в обмотках статора или ротора, или в неисправных диодах выпрямительного блока.
Проверка генератора с помощью электронного осциллографа .
Электронный осциллограф есть далеко не у всех, но он позволяет по форме кривой выпрямленного напряжения быстро и точно проверить исправность генератора и определить характер повреждения. Поэтому есть смысл написать такой способ проверки генератора.

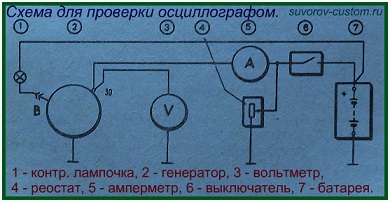

Для проверки следует собрать схему, как показано на рисунке слева. Затем отсоединяем провод общего вывода трёх дополнительных диодов от клеммы В реле регулятора напряжения и обматываем наконечник отсоединённого провода изолентой (чтобы он не коротнул на корпус генератора).
Далее к клемме В подключаем провод от аккумулятора (см. рисунок) через контрольную лампочку 1. Теперь обмотка возбуждения будет питаться только от аккумулятора. Включаем электродвигатель стенда и добиваемся оборотов ротора генератора примерно 1500 — 2000 об/мин. Затем выключателем 6 отключаем аккумулятор от клеммы 30 генератора и с помощью реостата 4 добиваемся тока отдачи в 10 ампер.
Проверяем по осциллографу напряжение на клемме 30 генератора. При исправных диодах выпрямителя и исправной обмотке статора, кривая выпрямленного напряжения имеет форму равномерных зубьев пилы как на рисунке А (см. рисунок чуть ниже).

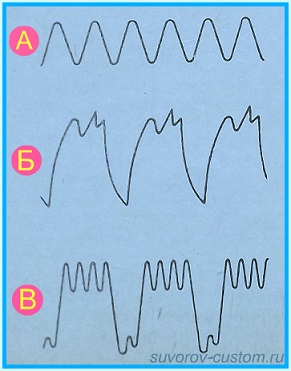

А — генератор исправен.
Б — диод пробит.
В — обрыв в цепи диода или в обмотке статора.
Если же имеется обрыв или короткое замыкание в диодах выпрямителя или обрыв в обмотке статора, то форма кривой будет с неравномерными зубьями с глубокими впадинами (см. рисунок Б и В).
Когда на клеме 30 проверили и убедились что форма кривой имеет нормальный вид, следует проверить напряжение на штекере 61 или на наконечнике провода, который отсоединён от штекера В реле регулятора. Эти точки являются общим выводом трёх дополнительных диодов, которые питают обмотку возбуждения при работе генератора.
И здесь также форма кривой напряжения должна иметь правильную форму зубьев. Если же форма кривой имеет неправильную форму зубьев, то это говорит о выходе из строя дополнительных диодов.
Ещё о проверке и восстановлении генератора и реле регулятора иномарки можно почитать .
Ну и напоследок несколько предупреждений, которые важно знать каждому водителю .
- Минусовой провод от аккумулятора всегда должен соединяться с массой, а плюсовой провод подключаться к клеме 30 генератора. Обратное (ошибочное) подключение аккумулятора моментально вызовет повышенный ток через диоды выпрямителя генератора и диоды выйдут из строя.
- Нельзя допускать работу генератора при отсоединённой батарее, так как это вызовет возникновение кратковременных перенапряжений на клемме 30 генератора и это повредит реле регулятор напряжения и другие электронные устройства бортовой сети современного автомобиля.
- Категорически запрещается проверка исправности генератора на искру, даже кратковременным соединением клеммы 30 генератора с массой. При этом через диоды выпрямительного блока протекает большой ток и они выходят из строя. Проверять работоспособность генератора можно только с помощью вольтметра и амперметра.
- Диоды выпрямителя генератора нельзя проверять мегомметром (он имеет слишком большое для диодов напряжение) или напряжением более 12-ти вольт. Так как диоды при такой проверке будут пробиты (произойдёт короткое замыкание).
- Так же запрещается проверка электропроводки машины мегомметром или лампой, запитываемой напряжением более 12-ти вольт. Если же такая проводка необходима, то следует предварительно отсоединить провода от клемм генератора.
- Проверять сопротивление изоляции обмотки статора генератора повышенным напряжением можно только на стенде, но обязательно с отсоединёнными от выпрямителя выводами фазных обмоток.
- При кузовных работах с использованием электросварки, следует обязательно отсоединить провода от всех клемм генератора и аккумулятора.
Вот вроде бы и всё. Конечно же проверка генератора не такое уж простое дело, но при грамотном подходе и наличии соответствующих знаний, вполне возможно выявить любую неисправность и устранить её без помощи автоэлектрика, успехов всем.
