Предупреждающие плакаты
служат для предупреждения об опасности приближения к токоведущим частям, находящимся под напряжением. Эти плакаты выполняют размером 280x210 мм.
Плакат «Стой. Напряжение» служит для предупреждения об опасности поражения электрическим током. Применяется в электроустановках электростанций и подстанций напряжением до и выше 1000 В. В ЗРУ его вывешивают на временных ограждениях токоведущих частей, находящихся под рабочим напряжением (если снято постоянное ограждение); на временных ограждениях проходов, куда нельзя заходить; на постоянных ограждениях камер, соседних с рабочим местом. В ОРУ плакаты вывешивают при работах, выполняемых с земли, на канатах и шнурах, ограждающих рабочее место; на конструкциях, вблизи рабочего места на пути к ближайшим токоведущим частям, находящимся под напряжением.
Плакат «Не влезай. Убьет!» служит для предупреждения об опасности подъема по конструкциям, при котором возможно приближение к токоведущим частям, находящимся под напряжением. Вывешивают в РУ на конструкциях, соседних с предназначенной для подъема персонала к рабочему месту, расположенному на высоте.
Плакат «Испытание. Опасно для жизни» служит для предупреждения об опасности поражения электрическим током при проведении испытаний повышенным напряжением. Его вывешивают надписью наружу на оборудовании и ограждениях токоведущих частей при подготовке рабочего места для проведения испытаний повышенным напряжением.
Запрещающие плакаты служат для запрещения действия с коммутационными аппаратами, при ошибочном включении которых может быть подано напряжение на место работ. Плакаты выполняют размерами 240х130 (80x50) мм.
Плакат «Не включать. Работают люди» служит для запрещения подачи напряжения на рабочее место. Его используют в электроустановках напряжением до и выше 1000 В. Плакат вывешивают на приводах разъединителей, отделителей и выключателей нагрузки, на ключах и кнопках дистанционного управления, на коммутационной аппаратуре до 1000 В (автоматах, рубильниках, выключателях), при ошибочном включении которых может быть подано напряжение на рабочее место. На присоединениях напряжением до 1000 В, не имеющих в схеме коммутационных аппаратов, плакат вывешивают у снятых предохранителей.
Плакат «Не включать. Работа на линии» служит для запрещения подачи напряжения на линию, на которой работают люди. Область применения та же, что и предыдущего, но вывешивают на приводах, ключах и кнопках управления тех коммутационных аппаратов, при ошибочном включении которых может быть подано напряжение на воздушную или кабельную линию, на которой работают люди.
Плакат «Не открывать. Работают люди» служит для запрещения подачи сжатого воздуха или газа. Он применяется в электроустановках электростанций и подстанций. Его вывешивают на вентилях и задвижках: воздуховодов к воздухосборникам и пневматическим приводам выключателей и разъединителей, при ошибочном открытии которых может быть подан сжатый воздух на работающих людей или приведен в действие выключатель или разъединитель, на котором работают люди; водородных, углекислотных и прочих трубопроводов, при ошибочном открытии которых может возникнуть опасность для работающих людей.
Предписывающие плакаты служат для указания работающему персоналу места, подготовленного к работе, или безопасного доступа к нему. Эти плакаты выполняют размерами 250x250 и 100х100 мм.
Плакат «Работать здесь» служит для указания рабочего места. Он применяется в электроустановках электростанций и подстанций. Его вывешивают на рабочем месте. В ОРУ при наличии ограждений рабочего места вывешивают в месте прохода за ограждение.
Плакат «Влезать здесь» служит для указания безопасного пути подъема к рабочему месту, расположенному на высоте. Его вывешивают на конструкциях или стационарных лестницах, по которым разрешен подъем к расположенному на высоте рабочему месту.
Указательный плакат «Заземлено» указывает на недопустимость подачи напряжения на заземленный участок электроустановки. Его размеры 240x130 и 80x50 мм. Он вывешивается в электроустановках электростанций и подстанций на привода к разъединителей, отделителей и выключателей нагрузки, при ошибочном включении которых может быть подано напряжение на заземленный участок электроустановки, а также на ключах и кнопках дистанционного управления ими.
Знаки безопасности служат для предупреждения об опасности поражения электрическим током (Осторожно! Электрическое напряжение). Знак безопасности укрепляется постоянно в электроустановках напряжением до и выше 1000 В электростанций и подстанций, на опорах ВЛ напряжением выше 1000 В (знак с желтым фоном) или на железобетонных опорах ВЛ (знак с фоном в виде поверхности бетона). В электроустановках электростанций и подстанций знак укрепляется на внешней стороне входных дверей РУ за исключением дверей КРУ и КТП, расположенных в этих устройствах; наружных дверей камер выключателей и трансформаторов; ограждений токоведущих частей, расположенных в производственных помещениях; дверей щитов и сборок напряжением до 1000 В.
На опорах ВЛ знак укрепляется (на металлических и деревянных) или наносится (на железобетонных) в населенной местности на высоте 2,5 - 3 м от земли при пролетах менее 100 м - через опору, а при пролетах более 100 м и при переходах через дороги - на каждой опоре. При переходах через дороги знаки должны быть обращены в сторону дороги, а в остальных случаях они располагаются сбоку опоры поочередно с правой и левой стороны.
Плакаты и знаки рекомендуется изготовлять из электроизоляционных материалов (текстолита, гетинакса, полистирола и др.). Для открытых электроустановок допускается применение плакатов из металла. В электроустановках с крупногабаритным оборудованием размеры плакатов разрешается увеличивать в отношении 2:1, 4:1 и 6:1 к размерам, приведенным в тексте.
Предупредительные плакаты в электроустановках предназначаются:для предупреждения как обслуживающего электроустановки персонала, так и посторонних об опасности приближения к оборудованию и частям электроустановок, находящихся под напряжением,
для запрещения производить операции коммутационными аппаратами, если ими может быть подано напряжение на оборудование, на котором работают люди,
для указания места, подготовленного к производству работ,
для напоминания о принятых мерах по обеспечению безопасности.
В соответствии с назначением плакаты в электроустановках разделяются на:
предостерегающие,
запрещающие,
разрешающие,
напоминающие.
По характеру использования плакаты могут быть постоянные или стационарные (плакаты укрепляются на конструкции, сооружении, оборудовании) и переносные (плакаты переносятся и устанавливаются по мере необходимости на различном оборудовании).
Постоянные плакаты в электроустановках изготовляются из листовой стали или пластических материалов и должны быть стойки к атмосферным воздействиям и не требовать замены возможно более долгое время. Поверхность плакатов покрывается эмалевой краской, которой выполняются как фон, так и рисунок и надписи на плакате.
Переносные плакаты изготовляются из изоляционного или плохо проводящего материала (пластмассы, картона, дерева), поскольку они устанавливаются непосредственно на оборудование и случайно могут попасть на токоведущие части.
Переносные плакаты снабжаются приспособлениями для их закрепления на месте установки.
Предостерегающие плакаты в электроустановках
Плакат «Высокое напряжение - опасно для жизни» . Этот плакат применяется только в виде постоянного и вывешивается или наносится на наружной стороне дверей распределительных устройств, камер выключателей и трансформаторов, а также на сетчатых или оплошных ограждениях токоведущих частей напряжением выше 1000 В, расположенных в производственных помещениях, исключая помещения распределительных устройств.
Плакат «Под напряжением - опасно для жизни» . Плакат применяется как постоянный и вывешивается на дверях помещений электроустановок напряжением до 1000 В, на ограждениях щитов напряжением до 1000 В и т. п.
Плакат «Стой - высокое напряжение» . Применяется в качестве переносного и вывешивается в закрытых распределительных устройствах на постоянных ограждениях ячеек, соседних с местом работ и противолежащих, а также на временных ограждениях-щитах. В открытых распределительных устройствах вывешивается на веревочных ограждениях (при работе на уровне земли) и на конструкциях распределительного устройства вокруг рабочего места, чтобы закрыть путь по ригелям и порталам к соседним ячейкам.
Кроме того, плакат вывешивается у концов кабеля при испытании его высоким напряжением.
Плакат «Стой - опасно для жизни» . Применяется как переносный в электроустановках напряжением до 1000 В, вывешивается на ограждениях и конструкциях, как и предыдущий плакат.
Плакат «Не влезай - убьет»
. Применяется как переносный и вывешивается на конструкциях открытого распредустройства, соседних с той, которая предназначена для подъема персонала при расположении рабочего места на высоте.
Запрещающие плакаты применяются только как переносные:
Плакат «Не включать - работают люди» . Вывешивается на ключах управления, рукоятках и штурвалах приводов выключателей и разъединителей, при ошибочном включении которых может быть подано напряжение на оборудование, на котором работают люди.
Плакат «Не включать - работа на линии» . Вывешивается на ключах управления, рукоятках и штурвалах приводов линейных выключателей и разъединителей, при ошибочном включении которых может быть подано напряжение на линию, где работают люди.
Плакат «Не открывать - работают люди» . Вывешивается на штурвалах вентилей воздушных магистралей выключателей и приводов, если при ошибочном открытии вентиля может быть пущен воздух высокого давления к выведенному в ремонт оборудованию, на котором работают люди.
Разрешающие плакаты применяются только как переносные:
Плакат «Работать здесь» . Вывешивается на месте, отведенном для производства работ, в закрытом распредустройстве на открытой двери камеры или на открытом сетчатом ограждении, или непосредственно на оборудовании (выключателе, трансформаторе и т. п.), в открытом распределительном устройстве в том месте, где персонал должен входить в огражденное веревкой пространство (при работе на уровне земли).
Плакат «Влезать здесь» . Вывешивается на конструкции (колонне) открытого распредустройства, по которой обеспечен безопасный подъем персонала к месту работы, расположенному на высоте - на конструкциях.
Напоминающий плакат. Имеется только один переносный: «Заземлено» . Он вывешивается на рукоятках или штурвалах разъединителей, при ошибочном включении которых может быть подано напряжение на заземленное оборудование.
Все переносные плакаты, применяемые на щитах управления, имеют уменьшенные размеры.
Плакаты и знаки делятся на:
Предупреждающие - для предупреждения об опасности поражения электрическим током "Осторожно! Электрическое напряжение», «Стой напряжение», «Испытание. Опасно для жизни», «Не влезай. Убьет!»
Запрещающие - для запрещения подачи напряжения на рабочее место, на линию, на которой работают люди: «Не включать! Работают люди», "Не включать! Работа на линии", "Не открывать! Работают люди"
Предписывающие - для указания рабочего места, для указания безопасного пути подъемами рабочему месту, расположенному на высоте: «Влезать здесь», «Работать здесь»
Указательный - для указания о недопустимости подачи напряжения на заземленный участок электроустановки: «Заземлено».
Организационные мероприятия при производстве работ в действующих электроустановках.
МПОТ п. 2.1.1.
Организационными мероприятиями, обеспечивающими безопасность работы в электроустановках, являются:
· Оформление работы нарядом-допуском, распоряжением или перечнем работ, выполняемых в порядке текущей эксплуатации;
· Допуск к работе;
· Надзор во время работы;
· Оформление перерыва в работе, переводов на другое рабочее место, окончания работы.
4. Оказание первой помощи пострадавшему от электрического тока - непрямой массаж сердца, длительность проведения реанимационных мероприятий.
В данном случае, прежде всего, необходимо освободить пострадавшего от действия тока, а затем до Прибытия врача приступить к оказанию помощи.
Освободив пострадавшего от действия электрического тока в зависимости от его состояния, следует: оказывать первую помощь. Пострадавшему следует расстегнуть одежду, обеспечить приток свежего воздуха. При прекращении дыхания и остановки сердца необходимо делать искусственное дыхание, закрытый массаж сердца. При закрытом массаже сердца оказывающий помощь становится слева от пострадавшего и после каждого вдувания ритмично 5-6 раз надавливает ладонями на нижнюю треть грудной клетки, смещая ее каждый раз на 4-5 см.
Надавливать следует быстрыми толчками, продолжительность надавливания не более 0,5 с, интервал между отдельными надавливаниями не более 0.5 с.
После надавливания следует быстро отнимать руки для свободного выпрямления грудной клетки. При надавливании сжимается сердце и выталкивает кровь в кровеносную систему. Применяя эти методы, необходимо за минуту произвести 60 сжатий грудной клетки и 12 вдуваний в минуту воздуха в легкие, т.е. выполнить 72 манипуляции. 1 человек - 2 вдоха, 15 надавливаний.
Доброго времени суток, уважаемые гости сайта «Заметки электрика».
Сегодня мы рассмотрим с Вами плакаты и знаки безопасности. Они относятся к от электрических полей.
Всего существует 13 плакатов и знаков безопасности. В данной статье мы со всеми с ними познакомимся более подробно и наглядно.
Применение плакатов и знаков безопасности
Для начала рассмотрим для чего же применяются плакаты и знаки безопасности.
1. Запрет конкретных действий
С помощью плакатов и знаков безопасности мы запрещаем конкретные действия с коммутационными аппаратами (высоковольтные выключатели, разъединители, рубильники, и т.п.), при ошибочном включении которых на рабочее место может быть подано напряжение.
2. Предупреждение
С помощью плакатов и знаков безопасности мы предупреждаем обслуживающий (ремонтный) персонал об опасности. Опасность заключается в приближении работника к токоведущим частям, которые находятся под напряжением, на расстояние менее допустимого. Также сюда можно отнести предупреждение о повышенной напряженности электрического поля.
В этом случае применяют предупреждающие плакаты и знаки.
3. Разрешение конкретных действий
С помощью плакатов и знаков безопасности мы разрешаем производить работникам определенные (конкретные действия), соответственно, при выполнении требований .
В этом случае применяют предписывающие плакаты.
4. Указание
Ну и последний пункт, где применяются плакаты и знаки безопасности, это указание места установки .
Форма и классификация плакатов и знаков
Плакаты и знаки безопасности должны изготавливаться, строго по требованиям ГОСТ.
Плакаты подразделяются на:
постоянные
переносные

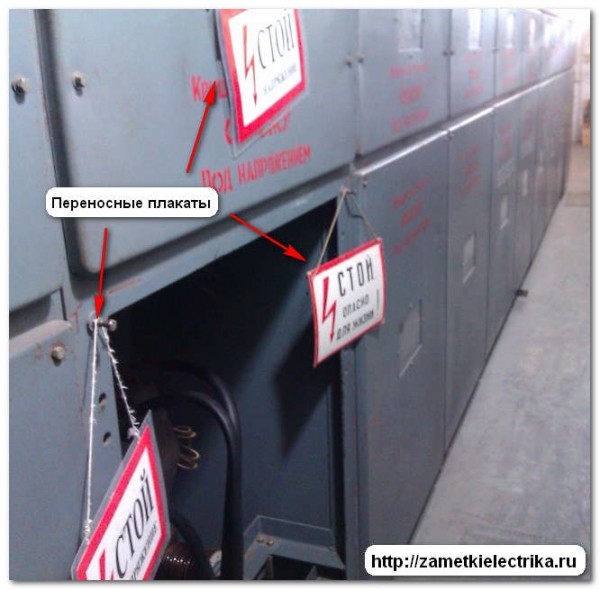

Конечно же на практике чаще используются переносные плакаты. Ниже на фотографии Вы можете увидеть применение переносных плакатов на примере высоковольтного комплектного распределительного устройства (КРУ) со стороны кабельного отсека.
Реже применяются постоянные плакаты. Например, на , либо на сетках ограждений сборных шин. Пример смотрите ниже.
Знаки могут быть только постоянными.
Как необходимо изготавливать постоянные плакаты и знаки?

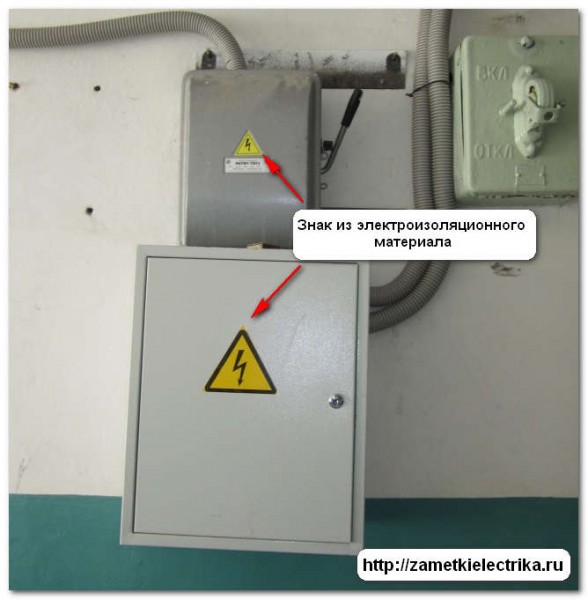

Постоянные плакаты и знаки необходимо изготавливать из электроизоляционных материалов. Кстати, хочу обратить особое внимание на знаки. В основном все знаки у нас до сих пор установлены металлические по старым требованиям, что, естественно, не допустимо.
Применение плакатов и знаков из металлических материалов допускается только при одном условии — они должны быть установлены вдали от токоведущих частей.
Знаки, которые должны располагаться на бетонных и металлических поверхностях (столбы, ячейки бетонного распределительного устройства, двери подстанций) наносят красками с помощью трафаретов.
Как необходимо изготавливать переносные плакаты?
Про переносные плакаты все ясно и понятно. Они должны изготавливаться только из электроизоляционных материалов, и никак больше.
P.S. В следующих статьях я Вам наглядно покажу как выглядят плакаты и знаки безопасности, а также их размеры и формы, условия и область их применения. Подписывайтесь на новые статьи (в правой колонке сайта), чтобы первым узнать о выходе статьи на сайте. Ну и на десерт не могу не выложить видео про «турникменов» (парней на турниках), т.к. сам увлекся этим занятием.
ИСПЫТАНИЕ! ОПАСНО ДЛЯ ЖИЗНИ - плакат переносный, для предупреждения об опасности поражения электрическим током при проведении испытаний повышенным напряжением;
НЕ ВЛЕЗАЙ! УБЬЕТ! - плакат переносный, для предупреждения об опасности подъема по конструкциям, при котором возможно приближение к токоведущим частям, находящимся под напряжением.
Вопрос 563. Какие плакаты относятся к предписывающим?
Относятся следующие плакаты:
РАБОТАТЬ ЗДЕСЬ - плакат переносный, для указания рабочего места;
ВЛЕЗАТЬ ЗДЕСЬ - плакат переносный, для указания безопасного пути подъема к рабочему месту, расположенному на высоте.
Вопрос 564. Какой плакат относится к указательному?
Относится плакат ЗАЗЕМЛЕНО - для указания о недопустимости подачи напряжения на заземленный участок электроустановки.
11.3. Средства индивидуальной зашиты
Каски защитные
Вопрос 565. Для чего предназначены каски?
Предназначены для защиты головы работающих от механических повреждений, агрессивных жидкостей, воды, поражения электрическим током при случайном прикосновении к токоведущим частям под напряжением до 1000 В.
Вопрос 566. Как может комплектоваться каска в зависимости от условий применения?
Может комплектоваться утепляющим подшлемником и водозащитной перелиной, противошумными наушниками, щитками для сварщиков и головными светильниками.
Вопрос 567. Из каких основных частей состоит каска?
Состоит из двух частей: корпуса и внутренней оснастки (амортизатора и несущей ленты). Корпус каски изготовляют сплошным или составным, с козырьком или палями, без внутренних ребер жесткости.
Вопрос 56Я. Какие материалы применяются для изготовления касок?
Применяются нетоксичные материалы, устойчивые к действию серной кислоты, минеральных масел, автомобильного бензина и дезинфицирующих средств (полиэтилен, текстолит, прессованное стекловолокно и др.).
Вопрос 569. Проводятся ли в процессе эксплуатации испытания касок?
Механические и электрические испытания касок не проводят.
Вопрос 570. Какие правила пользования касками?
Перед применением каски должны быть осмотрены. Не допускается образование сквозных трещин и вмятин на корпусе, выскакивание подвески из кармана корпуса, а также нарушение целостности внутренней оснастки.
Защитные очки
Вопрос 571. Для чего предназначены защитные очки?
Предназначены для защиты глаз от опасных и вредных производственных факторов: слепящей яркости электрической дуги, ультрафиолетового и инфракрасного излучения; твердых частиц и пыли; брызг кислот и щелочей, электролита, расплавленной мастики и расплавленного металла.
Вопрос 572. Какие правила пользования очками?
Перед употреблением очки должны осматриваться на отсутствие царапин, трещин и других дефектов, при обнаружении которых очки следует заменить. Во избежания запотевания стекол при продолжительной работе внутреннюю поверхность стекол следует смазывать ПА-смазкой. При загрязнении очки следует промывать теплым мыльным раствором, затем прополоскать и вытереть мягкой тканью.
Щитки защитные для электросварщиков
Вопрос. Для чего применяются щитки?
Применяются для защиты глаз и лица сварщика от ультрафиолетовых и инфракрасных излучений, слепящей яркости дуги и искр и брызг расплавленного металла.
Вопрос 574. Сколько видов щитков изготавливается?
Изготавливаются четыре вида: щитки с регулируемым наголовным креплением, с ручкой и универсальные (с наголовным креплением и ручкой), для электросварщика с креплением на каске защитной.
Вопрос 575. Что должна предусматривать конструкция щитков?
Должна предусматривать устройство, предохраняющее стекла от выпадания из рамки или перемещения их при любом положении щитка, а также обеспечивать возможность смены стекол без применения инструмента.
Рукавицы специальные
Вопрос 576. Для чего предназначены рукавицы?
Предназначены для защиты рук от механических повреждений, повышенных и пониженных температур, искр, брызг расплавленного металла и кабельной массы, масел и нефтепродуктов, воды, кислот, щелочей, электролита.
Вопрос 577. Какие типы и размеры рукавиц изготавливают?
Изготавливают 6-ти типов и 4-х размеров, с усилительными защитными накладками или без них, обычной длины или удлиненные с крагами. Длина рукавиц обычно не превышает 300 мм, а длина рукавиц с крагами должна быть не менее 420 мм.
Рекомендуется применять рукавицы из парусины с огнезащитной пропиткой с крагами или удлиненные рукавицы из шерстяных тканей, кожевенного спилка с крагами либо вачеги из сукна, кожевенного спилка, термоустойчивой юфти.
Вопрос 579. Какие правила пользования рукавицами?
Перед применением рукавицы необходимо осматривать на отсутствие сквозных отверстий, надрезов и иных дефектов, нарушающих их целостность. Их следует очищать по мере загрязнения, просушивать и при необходимости - ремонтировать.
Противогазы и респираторы
Вопрос 580. Для чего предназначены противогазы?
Предназначены для применения в ЗРУ с целью защиты работающих от отравления или удушения газами, образующимися в результате расплавления металла и горения электроизоляционных материалов при авариях.
Вопрос 581. Какими противогазами следует пользоваться?
Следует пользоваться шланговыми противогазами, обеспечивающими подачу воздуха из чистой зоны по шлангу путем самовсасывания или через воздуходувку (например, ПШ-1 и ПШ-2). Противогазами фильтрующего действия, используемыми в целях гражданской обороны (например, ГП-5), разрешается пользоваться при необходимости только с гопкалитовым патроном, защищающим от окиси углерода.
Вопрос 582. Для чего нужны респираторы?
Применяются при сварочных работах для защиты от сварочных аэрозолей, фильтрующие противопылевые и противоаэрозольные респираторы (например, РП-К, Ф-62Ш, «Кама», ШБ-1 «Лепесток-200» и др.).
Вопрос 583. Какие проводят испытания шланговых противогазов?
Перед каждой выдачей, а также не реже одного раза в три месяца проверяют на пригодность к работе (герметичность, отсутствие дефектов лицевой части, клапанной системы, гофрированных трубок, шлангов, исправность воздуходувок). Кроме того, их подвергают на специализированных предприятиях периодическим испытаниям и перезарядкам в сроки и способами, указанными в инструкциях по эксплуатации. При каждом испытании составляют протокол и на противогазе ставят штамп для средств зашиты, применение которых не зависит от напряжения.
Предупредительные плакаты в электроустановках
Предупредительные плакаты в электроустановках предназначаются:
- для предупреждения как обслуживающего электроустановки персонала, так и посторонних об опасности приближения к оборудованию и частям электроустановок, находящихся под напряжением,
- для запрещения производить операции коммутационными аппаратами, если ими может быть подано напряжение на оборудование, на котором работают люди,
- для указания места, подготовленного к производству работ,
- для напоминания о принятых мерах по обеспечению безопасности.
В соответствии с назначением плакаты в электроустановках разделяются на:
- предостерегающие,
- запрещающие,
- разрешающие,
- напоминающие.
По характеру использования плакаты могут быть постоянные или стационарные (плакаты укрепляются на конструкции, сооружении, оборудовании) и переносные (плакаты переносятся и устанавливаются по мере необходимости на различном оборудовании).
Постоянные плакаты в электроустановках изготовляются из листовой стали или пластических материалов и должны быть стойки к атмосферным воздействиям и не требовать замены возможно более долгое время. Поверхность плакатов покрывается эмалевой краской, которой выполняются как фон, так и рисунок и надписи на плакате.
Переносные плакаты изготовляются из изоляционного или плохо проводящего материала (пластмассы, картона, дерева), поскольку они устанавливаются непосредственно на оборудование и случайно могут попасть на токоведущие части.
Переносные плакаты снабжаются приспособлениями для их закрепления на месте установки.
Предостерегающие плакаты в электроустановках
Плакат «Высокое напряжение - опасно для жизни» . Этот плакат применяется только в виде постоянного и вывешивается или наносится на наружной стороне дверей распределительных устройств, камер выключателей и трансформаторов, а также на сетчатых или оплошных ограждениях токоведущих частей напряжением выше 1000 В, расположенных в производственных помещениях, исключая помещения распределительных устройств.
Плакат «Под напряжением - опасно для жизни» . Плакат применяется как постоянный и вывешивается на дверях помещений электроустановок напряжением до 1000 В, на ограждениях щитов напряжением до 1000 В и т. п.
Плакат «Стой - высокое напряжение» . Применяется в качестве переносного и вывешивается в закрытых распределительных устройствах на постоянных ограждениях ячеек, соседних с местом работ и противолежащих, а также на временных ограждениях-щитах. В открытых распределительных устройствах вывешивается на веревочных ограждениях (при работе на уровне земли) и на конструкциях распределительного устройства вокруг рабочего места, чтобы закрыть путь по ригелям и порталам к соседним ячейкам.
Кроме того, плакат вывешивается у концов кабеля при испытании его высоким напряжением.
Плакат «Стой - опасно для жизни» . Применяется как переносный в электроустановках напряжением до 1000 В, вывешивается на ограждениях и конструкциях, как и предыдущий плакат.
Плакат «Не влезай - убьет» . Применяется как переносный и вывешивается на конструкциях открытого распредустройства, соседних с той, которая предназначена для подъема персонала при расположении рабочего места на высоте.
Запрещающие плакаты применяются только как переносные:
Плакат «Не включать - работают люди» . Вывешивается на ключах управления, рукоятках и штурвалах приводов выключателей и разъединителей, при ошибочном включении которых может быть подано напряжение на оборудование, на котором работают люди.
Плакат «Не включать - работа на линии» . Вывешивается на ключах управления, рукоятках и штурвалах приводов линейных выключателей и разъединителей, при ошибочном включении которых может быть подано напряжение на линию, где работают люди.
Плакат «Не открывать - работают люди» . Вывешивается на штурвалах вентилей воздушных магистралей выключателей и приводов, если при ошибочном открытии вентиля может быть пущен воздух высокого давления к выведенному в ремонт оборудованию, на котором работают люди.
Разрешающие плакаты применяются только как переносные:
Плакат «Работать здесь» . Вывешивается на месте, отведенном для производства работ, в закрытом распредустройстве на открытой двери камеры или на открытом сетчатом ограждении, или непосредственно на оборудовании (выключателе, трансформаторе и т. п.), в открытом распределительном устройстве в том месте, где персонал должен входить в огражденное веревкой пространство (при работе на уровне земли).
Плакат «Влезать здесь» . Вывешивается на конструкции (колонне) открытого распредустройства, по которой обеспечен безопасный подъем персонала к месту работы, расположенному на высоте - на конструкциях.
Напоминающий плакат. Имеется только один переносный: «Заземлено» . Он вывешивается на рукоятках или штурвалах разъединителей, при ошибочном включении которых может быть подано напряжение на заземленное оборудование.
Все переносные плакаты, применяемые на щитах управления, имеют уменьшенные размеры.
