Lg защита от протечек. Обзор и сравнение систем защиты от протечек воды. Полная защита от протечек

Эти словосочетания пользователи бытовой техники, основанной на применении воды, слышат постоянно: в специализированных магазинах многие продавцы довольно часто вставляют эти слова в свою речь, когда объясняют достоинства продаваемой техники для дома. Что же называется системой Аквастоп, каким образом она применяется для активной защиты посудомоечной машины, из чего состоит и как произвести ее замену самостоятельно - на все эти вопросы мы попробуем ответить в статье.

В мировой практике любая защита от протечек называется Aqua-Stop или Aqua-Control. В принципе, это обыкновенный шланг подачи воды к бытовой технике, только заключенный в специальный защитный кожух с приспособлением, которое перекрывает воду в случае непредвиденных обстоятельств: порыв шланга, его протекание из-за трещины и т.д. Таким образом встроенная система защиты предохраняет вас от нежелательного потопа. Ее задача сразу же отключить подачу воды в бытовую технику, посудомойку или помощницу в стирке белья, чтобы не допустить протекания воды на пол.

Многие домовладельцы даже не представляют себе, что давление в водопроводной системе довольно большое, да и гидроудары - внезапное повышение внутреннего давления — происходят часто. Без надежной системы защиты шлангов вам просто не обойтись.

Состоит стандартная система Аквастоп из следующих основных частей:

• блок механических или электромагнитных клапанов;
• заливной шланг воды в устройство;
• поддон;
• поплавок;
• провод безопасности;
• кнопка сброса излишков воды.

Устройство Аквастоп: А — Электромагнитный клапан,С — впускной шланг B — контрольный кабель D — Утечки (шланги для воды)

Вся современная техника для дома, в которой используется вода, защищена от нежелательных протечек еще в процессе изготовления. Каждый производитель желает, чтобы пользователи покупали только его модель, поэтому кроме заливного шланга снабжают свои изделия специальными поддонами с электромеханическими приспособлениями.

Вся система работает слаженно и довольно эффективно:

1. В шланг подачи воды (2) вмонтированы электромагнитные или механические клапаны (1).
2. Когда техника включается в электросеть, то на клапан безопасности подается напряжение, он открывается, а рабочий клапан пока закрыт.
3. Если пользователь нажимает кнопку пуск и машина начинает цикл, то рабочий клапан открывается.
4. При возникновении протечки вся вода поступает в поддон (3), где за ее уровнем следит поплавок контроля (4). Если уровень воды повышается, то размыкаются контакты. Провод безопасности (5) предназначен для отключения питания, идущего на аналогичный клапан, подача тока прерывается - клапан перекрывает подачу воды.
5. После устранения всех неисправностей нужно нажать кнопку сброса, и система снова готова к работе.

Каждый известный бренд бытовой техники сегодня используют именно такую систему защиты от протечек, потому что она двойного типа: Аквастоп заливного шланга - наружная защита, а саму технику защищает внутренняя система Аква-контроль.

Защита заливного шланга

Промышленность выпускает специальные шланги со встроенными механизмами для отключения подачи воды разными способами. Существуют следующие системы, которые отвечают за защиту от нежелательных протечек заливного шланга:

• механическая;
• с применением абсорбента;
• электромагнитного типа.

Первый вариант сейчас применяется весьма редко, но можно встретить его на бюджетных посудомоечных машинах Bosch. Система состоит из клапана и пружины , рассчитанной на определенное давление воды - при возникновении протекания оно падает, пружина срабатывает и клапан перекрывает поступление воды. Такая система не способна распознать мелкие утечки от свища, подтекания прокладок, что может принести немало вреда.

Система с Аквастопом механического типа распознает только 147 утечек из 1 тысячи, а это только не более 85% защиты, что на сегодня считается намного ниже нормы.

По своей сути такая система работает, как один шланг внутри другого, сделанного из гофрированного пластика: если внутренний слой повредился, то пластиковый будет довольно надежной защитой.

Механический тип

Когда происходит утечка, то система защиты моментально срабатывает - загорается индикатор красного цвета на корпусе, вода отключается.

Механический клапан , установленный на сливном устройстве, после срабатывания из-за выхода из строя шланга непригоден к дальнейшей эксплуатации. Поэтому устанавливают новый сливной шланг, что является основным недостатком такой защиты от протечек.

Система защиты на основе применения абсорбента применяется гораздо чаще, действие ее не отличается сложностью: влага из протечки стекает в специальный резервуар с абсорбентом, который мгновенно разбухает, расширяясь при этом, чем перекрывает при помощи клапана доступ воды в посудомоечную машину.

С применением абсорбента

Главным недостатком является тот факт, что он тоже одноразовый : абсорбент внутри корпуса разбухает и затвердевает, плотно запирая клапан, исключая возможность его повторного использования, в том числе и шланга. Системы с применением абсорбента бывают с плунжером или только с наличием пружины, других в мировой практике не встречается.

Электромеханическая система защиты с Аквастопом работает по схожей схеме, что и система с абсорбентом, но ее основой является электромагнитный клапан. В корпусе такого устройства может быть один или два клапана. Вода по шлангу стекает в поддон машины марки Bosch, устройство с абсорбентом начинает впитывать ее, разбухает - клапан перекрывает доступ воды в машину.

Специалисты утверждают, что Аква-контроль, работающий с электромагнитным клапаном, не обеспечивает защиту лишь в 8 случаях из 1000 вариантов протечек.

Электромеханическая система защиты

Возможные проблемы

Главная проблема шлангов с Аквастопом - это невозможность их удлинения или установки в труднодоступных местах. Из-за габаритов достаточно массивного корпуса, подсоединение к крану бывает весьма проблематичным. Кроме этого, многие пользователи именно машин Bosch уверяют, что корпус надо устанавливать стрелкой вниз, поэтому при монтаже сверяйте свои действия с прилагаемой инструкцией.

При возникновении любой протечки машина выдает ошибку Е15 - если сработала система Аква-контроля, сверьтесь с инструкцией и вам все станет ясно. Но иногда такое предупреждение на дисплее не высвечивается, а вода в машину не идет . В этом случае ваши действия должны иметь следующую последовательность:

• закрыть кран подачи воды на устройство;
• открутить шланг, снабженный системой Аквастоп;
• посмотреть внутрь шланга - клапан должен быть виден сразу за гайкой;
• если между ним и корпусом гайки нет промежутка - система сработала и вода через такой шланг к машине не пройдет.

Для полной уверенности надо открутить нижнюю лицевую планку, посветить фонариком в поддон: если есть вода, значит система защиты сработала, остается найти протечку.

Самостоятельная установка

Заменить старый шланг работа не трудная - перекрываем воду и демонтируем шланг, а на его место устанавливаем новый. Если применялась система с электромагнитным клапаном, то нужно аккуратно подключить проводок со штекером к датчику, который находится рядом с заливным входом на машине.

Любая система довольно эффективна и защищает вашу бытовую технику от различных протечек и неприятностей, заканчивающихся потопом. Специалисты не зря советуют устанавливать системы защиты Аквастоп, они работают просто - замену осуществит любой пользователь, не имеющий никаких технических знаний.

Вы стирали и вдруг заметили на полу воду. Возможно, Ваша стиралка подтекает постоянно, но понемножку. А может, случилась настоящая катастрофа, и машинка внезапно залила весь пол. Оба случая говорят о наличии протечки в системе циркуляции воды.

Владельцам современных стиральных машин, оснащенных защитными механизмами, повезло больше. При повреждении любого шланга или соединения срабатывает защита от протечек. Она перекрывает воду и не допускает потопа. Но если защитная система сработала, значит, протечка есть, и ее обязательно нужно найти и устранить. Разберемся, как это правильно сделать.

Почему машинка подтекает?

Вода протекает при разгерметизации и засорениях системы. Основные причины протечек:

• Засор бункера дозатора.
• Повреждения шлангов и патрубков для слива и залива воды.
• Поломка сливного насоса.
• Трещина, пробой бака.
• Повреждение манжеты люка.
• Износ сальника бака.
• Нарушение соединений между шлангами и патрубками.

Любая из этих неисправностей может встречаться у стиральных машин всех марок. Но у каждой модели есть свои слабые места. Зная их специфику, место протечки найти легче. Поэтому мастера с опытом справляются с диагностикой намного быстрее, чем неспециалисты.

Спасаем машинку и квартиру: первые действия при обнаружении протечки

Заметив лужу, остановите потоп:

1. Первым делом отключите стиралку от сети. Будьте осторожны! Не наступайте в пролитую воду - возможен удар током. Если можете дотянуться до розетки с сухого места, выдерните вилку. В противном случае отключите электричество на щитке.
2. Закройте воду. Для таких случаев между водопроводной трубой и наливным шлангом стиралки должен быть установлен кран. Перекройте его. Если машинку подключали неправильно, и отдельного крана к ней нет, отключите воду по всей квартире в сантехническом шкафу.
3. Выньте из барабана белье. Машинка не успела достирать, и бак полон воды? Слейте ее через сливной фильтр. Он расположен внизу корпуса, на передней панели. Не забудьте подставить под слив таз, чтобы не увеличить масштабы потопа.

После этого можете убирать лужу с пола и искать неисправность.

Определяем место протечки: сначала осматриваем все снаружи…

Прежде чем бить тревогу и вызывать мастера, проверьте все вокруг стиральной машины. Возможно, проблема вовсе не в ней. Протекать может водопроводная, канализационная или отопительная труба возле стиралки. Если «посторонние» коммуникации целы, переходите к машинке:

1. Проверьте места присоединения наливного и сливного шлангов. Вода идет оттуда? Открутите шланг и снова плотно прикрутите. Иногда это не помогает, и течь возникает снова. Тогда надо заменить уплотнительную прокладку. Можно также обработать стык герметиком перед прикручиванием.
2. Теперь осмотрите сами шланги. Они перетираются при перегибах и неправильной установке. Особенно уязвим пластиковый сливной шланг. При выявлении повреждения замените его на новый. Сделать это несложно, можно управиться самостоятельно. Главное, купите качественный шланг, лучше всего - оригинальный, от производителя стиралки. Но если повреждение случилось из-за неправильного подключения машинки, желательно все-таки поскорее вызвать мастера и подключить ее правильно. Иначе новый шланг долго не продержится.

Вот теперь самое время звонить мастеру. А если есть желание попробовать свои силы в ремонте, следуйте дальнейшим рекомендациям.

…Затем ищем течь возле люка и под верхней крышкой

Со шлангами все в порядке? Тогда внимательно оглядите саму машинку. Надо визуально определить, откуда именно течет вода.

1. Старательно проверьте манжету люка. Вода может вытекать прямо из-под нее, по передней стенке корпуса - это хорошо заметно. Но когда повреждена внутренняя часть манжеты, лужа будет под машинкой. Поэтому даже если из люка не стекает ручеек, манжету все равно надо внимательно осмотреть. Нашли повреждение? Оптимальный вариант - заменить испорченную деталь на новую. Но если очень нужно оттянуть время ремонта, попробуйте заклеить манжету и повернуть ее так, чтобы заклеенное место находилось вверху люка. Помните, что такая склейка - временная мера, ее хватит всего на пару месяцев.
2. Осмотрите бункер дозатора. Стиральный порошок не всегда растворяется без остатка и может засорять его каналы. Характерный признак такого засора - подтеки воды из-под крышки дозатора. Заметив их, выньте дозатор и тщательно вымойте все его полости и отверстия. Установите деталь на место.

Дозатор чист, но при следующих стирках из-под его крышки снова появляются подтеки? Значит, проблема во впускном клапане. Он дает слишком сильное давление воды. Попробуйте немножко уменьшить напор. Если это не поможет, снимите верхнюю крышку и осмотрите впускной клапан и патрубки, идущие от него к бункеру дозатора.

Эти патрубки часто изнашиваются и начинают протекать. Их повреждения хорошо видно. Если патрубки целы и места их соединений герметичны, значит, сломался впускной клапан. И клапан, и патрубки подлежат замене.

Под конец проверяем стиралку внутри

Даже если до сих пор Вы проводили самостоятельную диагностику, дальнейшие поиски лучше поручить мастеру. Здесь потребуется разбирать корпус стиральной машины. Осталось проверить только бак и сливной насос. У бака несколько слабых мест:

• Заливной патрубок. Он обычно приклеен к самому баку. Если место склеивания разгерметизировалось, нужно отсоединить деталь, очистить ее, просушить и снова приклеить.
• Сальник. Он постепенно изнашивается и перестает удерживать влагу. Тогда подтеки видно на баке под сальником. Сальник подлежит замене.
• Корпус, то есть, сам бак. Он может быть поврежден неумелым ремонтом, сильным ударом и т.д. Также стенки бака изнашиваются со временем - стальные ржавеют, пластиковые становятся хрупкими и трескаются. К сожалению, замена здесь невозможна. Придется покупать новую стиралку.
• Сливной патрубок. Находится между корпусом бака и сливным насосом. Когда видны повреждения патрубка, замените его. Если трещин нет, проверьте места креплений. Часто здесь ослабевают хомуты. Их следует подтянуть, предварительно промазав герметиком.

После бака осмотрите сливной насос. Возможно, в нем износилась уплотнительная манжета. Заменить ее очень трудно, поэтому стоит поменять весь насос сразу.

Внимание! Каким бы ни был масштаб протечки, ее причину нужно установить и устранить как можно скорее. Иначе «лишняя» влага быстро выведет из строя электрические узлы стиральной машины и вызовет коррозию стальных элементов.

Даже если течет «где-то внизу», вода все равно будет испаряться внутри корпуса, а конденсат осядет на все детали, включая самые верхние. Последствием может стать поломка дорогостоящих узлов, например, электронного модуля или двигателя. Поэтому не откладывайте вызов мастера - чем раньше сделаете ремонт, тем дешевле он Вам обойдется.

Подобно стиральным машинам, современные посудомоечные аппараты дополняются опцией защиты от протечек. В чем конкретно состоит ее предназначение? И есть ли смысл переплачивать за полную систему взамен стандартной частичной?

Потоп отменяется!

Основной угрозой, исходящей от работающей ПММ, является утечка воды. Наводнение может произойти по вине поврежденного шланга или из-за серьезного внутреннего сбоя, когда устройство набирает больше воды, чем полагается. Технология защиты от протечек призвана обезопасить технику и ее владельцев от подобных неприятностей: машина самостоятельно регулирует подачу и отвод воды, избавляя от необходимости бдительно контролировать весь цикл мойки.

Качественная система повышает надежность эксплуатации настолько, что технику можно смело переводить в режим ночной работы - вам не придется беспокоиться о возможных бытовых катаклизмах. Принцип действия во многом подражает стиральным агрегатам, да и название у технологий, как правило, тоже общее — «Аква-стоп» (иногда можно встретить формулировки «Waterproof» и «AquaSave»).

Полная или частичная защита?

Машин, не имеющих защиты от протечек, сегодня практически не осталось - даже в самых простых и непритязательных моделях есть, как минимум, поддон с поплавком и, как максимум, специальный шланг с клапаном.

Проведем параллели между частичной и полной технологиями защиты:

• Частичная защита предполагает установку металлического либо пластикового поддона в нижней части ПММ. Изнутри на нем фиксируется легкий пенопластовый поплавок с миниатюрным электрическим включателем: при возникновении протечки вода в поддоне начинает активно прибывать, подталкивая поплавок наружу, а он, в свою очередь, замыкает переключатель.

Блок управления мгновенно получает сигнал, выводит сообщение о неисправности на дисплей (либо активирует сигнальный индикатор) и запускает аварийный режим — процесс мытья сразу же приостанавливается, так как устройство оказывается обесточенным. Затем «эстафету» подхватывает дренажный насос, который энергично откачивает воду из бака и перенаправляет в канализацию. Чтобы восстановить штатную работу устройства, придется разобраться с причиной протечки и слить всю воду из заполненного поддона.

• Полная защита , зачастую именуемая «Aqua-Control», признается гораздо более эффективной и совершенной. К поддону добавляется сверхпрочный заливной шланг, имеющий электромагнитные клапаны на обоих концах (один из блоков напрямую присоединяется к крану): они открываются ровно в тот момент, когда ПММ начинает выполнять заданный режим. Как только вода достигает установленного уровня в баке, срабатывает датчик, система управления отключает клапаны и, соответственно, обрывает контакт с водопроводом, не допуская возможности перелива.

В ситуации, когда возникает повреждение шланга или внутренняя неисправность (засорился фильтр / вышел из строя датчик уровня воды / сломался дренажный насос / использовано средство для ручного мытья, давшее избыточную пену), машину подстраховывает уже знакомый нам поддон с контрольным поплавком. Бороться с последствиями утечки приходится так же, как и при частичной технологии - опустошая резервуар (для этого в ПММ имеется кнопка автоматического сброса) и устраняя корень проблемы.

Аква-стоп - вещь, безусловно, полезная, однако благоразумнее все же предпочесть Аква-контроль: он гарантирует не только наружную, но и внутреннюю защиту, препятствуя избыточному набору воды и появлению протечек на стадии залива.

Если частичная защита выглядит не слишком надежной, целесообразно приобрести и установить специальный двойной шланг - он носит аналогичное название «Аква-стоп». Выгода в том, что внешний слой предотвращает утечку при износе внутреннего, при этом поступление воды прерывается в автоматическом режиме.

ТОП-5 «посудомоек» с полной защитой от протечек

BOSCH SMV 47L10 - полновстраиваемая модель на 13 сервизов. Электронное управление, мини-дисплей, система блокировки от детей, сенсор чистоты воды, индикатор «луч на полу». Расход за цикл составляет 12 литров. Насчитывает 4 программы, возможна половинная загрузка. Допускает применение средств «3 в 1», старт работы откладывается на срок от 1 до 24 ч.

HANSA ZWM 416 WH - узкая ПММ на 9 комплектов. Относится к высокому классу энергоэффективности («A++»), поддерживает электронное управление. На мойку затрачивает 9 литров воды, в наличии 6 режимов и 5 степеней нагрева. Поддерживает неполную загрузку, а также применение универсальных моющих таблеток. Посудный отсек регулируется по высоте.

INDESIT DISR 14B - узкий прибор встраиваемого типа. Вмещает 10 наборов посуды (расходует 10 литров воды), оснащается компактным дисплеем и таймером отсрочки запуска. Предусмотрено 4 режима, имеется дополнительная БИО-программа. В комплектацию входит пара складных подставок для чашек и бокалов.

SIEMENS SR 64E002 – узкая посудомоечная «встройка» на 9 комплектов. Реализует электронное управление, наделяется 4 основными программами и поддерживает половинчатую загрузку. Характеризуется низким уровнем шума, на цикл затрачивает 9 литров воды. Из дополнительных опций выделяется режим мытья кастрюль и сковородок. Есть возможность откладывать старт на период с 3 до 9 часов.

KORTING KDI 60165 – полновстраиваемая ПММ, вмещающая до 14 наборов посуды. Электронное управление, цифровой дисплей, экономичный класс «А++», возможность половинной загрузки. Расходует 11 литров воды, издает минимум шума и имеет богатый выбор программ (8 режимов мойки, 5 температурных позиций). Проецирует «луч на полу», допускает применение моющих таблеток. Активация цикла переносится на срок от 1 до 24 ч.

В последнее время покупатели стиральных машин интересуются, имеется ли в конкретно выбранных моделях защита от протечек. Их требования вполне обоснованы, поскольку надлежащая система безопасности способна уберечь их помещение и жилище соседей снизу от затопления. Если вы своевременно побеспокоитесь о безопасности и подберёте автомат с комплексной защитой, сможете свести риски потопа к минимуму.

Стиральные машины со слабым уровнем защиты могут привести к настоящему потопу

Почему стиральная машина протекает?

Причин множество. Разумеется, все они сводятся к заводскому браку или неправильной эксплуатации.

Самыми распространёнными вариантами протечек являются:

Желательно правильно эксплуатировать автомат. К примеру, проверяйте всегда карманы, не размещайте в резервуаре больше нормы грязного белья, одежду с металлическими предметами кладите в специальные мешки, а также регулярно проводите очистку порошкоприёмника.

Но существует ещё один нехитрый способ обезопасить себя от всевозможных протечек – установить специальную защиту или выбрать прачечное устройство с поддоном и запорными клапанами.

Какой может быть защита?

На сегодняшний день на рынке стиральных машин трудно встретить агрегат, не имеющий хоть какой-нибудь защиты от протеканий. Хотя, ещё десять лет назад, продавалось множество стиралок, в которых подобная возможность напрочь отсутствовала.

Конструкция стиралки с ситемой защиты

В планет безопасности выделяют 3 вида прачечных автоматов:

1. Без защиты.
2. Частичная защита (лишь корпус).
3. Полная защита.

Отсутствие защиты характерно для бюджетных вариантов стиралок. Они стандартно снабжены шлангом, который осуществляет забор и подачу воды из водопроводной трубы. У таких прачечных устройств вообще может не быть дна, либо присутствует обычное закрытие пластиковой панелью. В случае, если шланг придёт в непригодность (износится или прорвётся), вся вода выльется на пол.

Поэтому после того, как цикл стирки завершён, требуется вручную закрывать кран подачи воды или же дополнительно проводить установку специальных клапанов.

Но есть целый ряд стиралок, производители которых позаботились о том, чтобы минимизировать ваши хлопоты по поводу монтажа отдельной системы защиты.

Полная защита от протекания имеется у таких известных брендов, как:

• Bosch;
• Miele;
• Siemins;
• Electrolux;
• Zanussi;
• Asko;
• Ariston.

Интересный момент: Стиральные машины Bosch снабжены двойным магнитным клапаном, который располагается на запатентованном шланге, состоящем из двух слоёв. Если вдруг машинка с полной защитой от протечек при подтверждение факта правильной установки даст течь, производитель берёт на себя все расходы по ремонту помещения в случае потопа.

Защита АкваСтоп

Частичная защита от протечек

К сожалению, подобная система спасёт только в том случае, если вы вовремя обнаружите протечку. В случае, когда вы отвлеклись на домашние хлопоты или ушли в магазин, потоп может существенно испортить ремонт в вашей ванной комнате и квартире соседей.

Частичная защита от протечек

Частичная защита от протечек предполагает снабжение стиралки специальным поддоном, в котором будет накапливаться жидкость. В самом пластиковом или полистероловом резервуаре во время сборки устанавливают поплавок с электрическим включателем. Как только большое количество воды заполнит ёмкость, поплавок поднимется вверх и сработает включатель. Затем подаётся сигнал электронике, после чего техника переключается в аварийный режим, — процесс стирки завершается, а помпа начинает откачивать воду.

Но, как вы сами понимаете, если вы вовремя не заметите проблему или же по каким-то причинам не сработает включатель, вода перельётся через край и продолжит уверенно затапливать ванную комнату или кухню.

Шланги со специальными клапанами – на страже вашей безопасности

Как мы уже упоминали выше, автоматы с частичной защитой называются так, поскольку их система безопасности срабатывает уже после того, как вода попадёт вовнутрь. А представьте себе такую ситуацию: ваш шланг прорывается за пределами стиралки? Разумеется, вся вода из заборного наноса тут же выльется наружу.

Шланг с пружинным механизмом

В таком случае, лучше обезопасить себя дважды, подобрав автомат с полной защитой от протечек.

Существует несколько видов защиты, размещаемой на шлангах:

Электромагнитный клапан создаёт особый барьер в случае несанкционированного вытока воды. Защитный механизм срабатывает в случае, когда:

• прорывается шланг;
• жидкость просто просачивается наружу;
• подтекает бак;
• выходит наружу пена из-за избытка порошка;
• повреждается сам трубопровод.

Система защиты АкваСтоп: высокий уровень определения протечек

При выборе стиральной машины желательно осведомиться у консультанта, имеется ли у автомата полная защита от протечек. Она предполагает:

Можно пойти несколько другим путём. Приобрести прачечное устройство с частичной защитой от протеканий и отдельно подключить шланг с электромагнитной системой перекрывания подачи воды при заборе с труб.

Отдавая предпочтение автоматам с уже встроенной системой АкваСтоп, вы за небольшие деньги лишаете себя проблем, связанных с поиском качественного приспособления и его монтажом. Как нам кажется, такой вариант будет более уместным (хотя нужно всегда наперёд сравнить стоимость шланга и его установки со стоимостью машинок с частичной защитой, но с такими же параметрами, что у и стиралок с АкваСтоп).

Важный момент: Комплексная защита от протечек также предусматривает аварийную откачку воды, которая срабатывает в случае, когда по каким-либо причинам не пришли в действие закрывающиеся клапаны.

Самостоятельно установленная система защиты

Если ваша стиралка не снабжена системой защиты, не стоит отчаиваться, ведь её можно установить самостоятельно. Следует приобрести систему АкваСтоп, которая выпускается итальянской компанией OMB Saleri. Стоимость приспособления невысока, — всего несколько тысяч.

Шланг для залива воды оборудуется специальным фитингом, который срабатывает в случае сильного потопа. Если же вода будет просачиваться понемногу, то механизм не сможет распознать аварию, и клапан не замкнётся. Поэтому риски всё равно присутствуют.

Защита системой Аквастоп

Существуют также отдельные датчики жидкости, которые можно разместить в ванной комнате. В случает определения воды на полу диоды датчика подают сигнал на контроллер, после чего происходит аварийное перекрытие крана холодной и горячей воды.

Дополнительные датчики жидкости
Принцип работы датчиков жидкости

Таким образом, система безопасности стиральной машинки сводится, преимущественно, к защите от протечек. С этой целью стиралки оборудуются специальными поддонами и клапанами, которыми снабжается заливной шланг. Защита от протечек может быть полной или частичной. Лучше обезопасить себя, и выбрать стиралку с комплексной системой, оборудованной поддоном с поплавком и электромагнитными клапанами.

В техническом описании стиральной или посудомоечной машины можно встретить такой термин как защита от протечек воды.

Что же это такое? Система защиты от протечек - это комплекс технических устройств, направленный на защиту от затопления помещения водой в случае возникновения аварийной утечки воды в бытовом приборе, либо при повреждении заливного шланга.

У различных производителей бытовой техники, такая система называется по-разному: Aqua-Stop (Аквастоп), Waterproof (Ватерпруф), Aqua-Safe (Аквасэйф), Aqua-Alarm (Акваэлам), но конструктивно они выполнены почти одинаково. Поэтому достаточно будет рассмотреть принцип работы этой системы на примере привычной нам стиральной машины.

Защита от протечек действительно полезная система, она поможет Вам избежать неприятных последствий затопления помещения.

2. Виды защиты от протечек

По степени защиты от протечек стиральные и посудомоечные машины можно условно классифицировать на несколько видов:

• Без защиты от протечек
• С частичной защитой от протечек
• С Полной защитой от протечек

2.1 Без защиты от протечек

Большинство недорогих стиральных машин не имеет системы защиты от протечек, то есть для подключения к водопроводной сети устанавливается стандартный гибкий армированный шланг (шланг высокого давления) с пластиковыми или металлическими гайками на концах. Одна сторона шланга прикручивается к крану, а другая к электромагнитному клапану подачи воды стиральной машины.

Если заглянуть под машинку снизу, то можно заметить, что дно ничем не закрыто или как во многих моделях стиральных машин марки Candy и Samsung прикрыто декоративным пылезащитным пластиком. Поэтому, когда происходит какая-либо утечка воды в стиральной машине или случатся разрыв заливного шланга, вся вода вытекает на пол.

Если в стиральной машине нет защиты от протечек, рекомендуется регулярно осматривать состояние заливного шланга, следить за тем, чтобы стиральная машина в период эксплуатации не имела следов подтекания воды и каждый раз после стирки необходимо перекрывать водопроводный кран, который устанавливают при подключении машины.

2.2 Частичная защита от протечек

Стоит обратить внимание на то, что именно производитель или продавец подразумевает под термином "частичная защита от протечек". В стиральных машинах с частичной или полной защитой от протечек, одним из обязательных технических условий является наличие цельного пластикового или металлического поддона. На поддоне, с внутренней стороны крепится поплавок из пенопласта с электрическим микровключателем (Рис.1).

Когда происходит протечка воды в пределах внутреннего пространства стиральной машины, поддон заполняется водой, поплавок всплывает и активирует микровключатель. По сигналу срабатывания микровключателя, электронный блок управления стиральной машины переходит в аварийный режим и программа стирки останавливается. При этом включается сливной насос и происходит откачка воды из бака стиральной машины.

Оповещение срабатывания системы защиты от протечек выводится на дисплей панели управления стиральной машины в виде соответствующей надписи или кода неисправности. В таком случае, чтобы привести стиральную машину в рабочее состояние, необходимо удалить воду из поддона, выявить и устранить причину протечки.

Рис. 1 Частичная защита от протечек (только внутри корпуса СМ)

Теперь подытожим: в стиральной машине с частичной или полной защитой от протечек обязательно должен быть специальный поддон в нижней части стиральной машины и поплавок с микровключателем.

Стоит оговориться, что некоторые производители стандартизировали корпус стиральной машины, поэтому присутствие поддона не всегда свидетельствует о наличии защиты от протечек.

Как Вы понимаете, специальный поплавок и поддон позволяют предотвратить утечку воды лишь в самой стиральной машине. Поэтому, такую защиту от протечек можно назвать частичной, поскольку стандартный заливной шланг для подключения стиральной машины не имеет какой-либо предохранительной системы от разрыва или повреждения.

Для повышения надёжности и аварийной защиты непосредственно самого заливного шланга, разработана его специальная конструкция о которой мы и расскажем.
Заливной шланг с механическим защитным клапаном (Рис. 2) . В магазине бытовой техники его предлагают как дополнительную опцию. Этот шланг Вы можете приобрести и установить самостоятельно.

Существует два вида таких шлангов, назначение и принцип работы у них одинаковый, но внешне и конструктивно отличаются. Мы лишь вкратце опишем устройство и принцип действия такого шланга, не углубляясь в технические подробности.

Вид 1

Рис. 2 Заливной шланг с механическим защитным клапаном

Стандартный заливной шланг заключён в гофрированную герметичную пластиковую оболочку напоминающую сливной шланг стиральной машины. С одной стороны расположена гайка для подключения к клапану подачи воды стиральной машины, а с другой стороны гайка и защитный блок для подключения к водопроводному крану.

В чём заключается защитная система и как она работает?
Основным звеном является плунжер с пружинкой и абсорбент. В рабочем состоянии, вода через плунжер беспрепятственно поступает в заливной шланг. Жесткость пружины плунжера подобрана таким образом, чтобы он не перекрывался самопроизвольно из-за потока проходящей через него воды, а находился в состоянии баланса.

Допустим, что произошёл разрыв заливного шланга. Поскольку он находится в замкнутой и герметичной защитной оболочке, вода неизбежно проникнет в защитный блок. Специальный абсорбент (находящийся в защитном блоке) при смачивании водой резко увеличивается в объёме увлекая за собой пружину, тем самым ослабляя её воздействие на плунжер. Состояние баланса нарушается и плунжер перекрывает доступ воды под воздействием на него давления водопроводной системы.

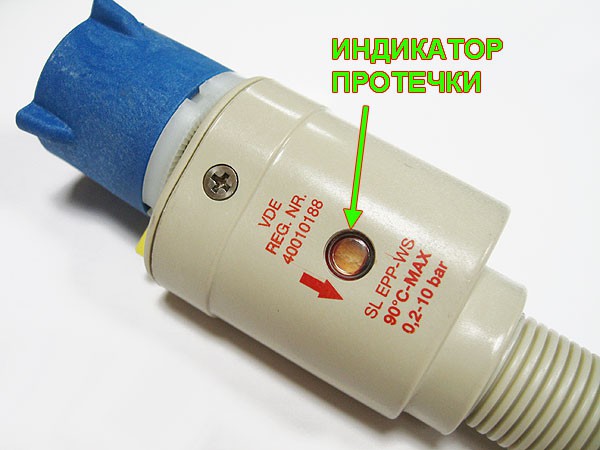

После того, как защитная система сработала, контрольный глазок становится красным. Это обусловлено тем, что абсорбент находится в специальном контейнере из пластика красного цвета. Недостаток такого шланга в том, что после срабатывания защитной системы он подлежит только замене.

Вид 2

Рис. 3 Заливной шланг с механическим защитным клапаном (на 2-х постоянных магнитах)

Принцип действия этого шланга (Рис.3) такой же, как и у первого вида.
Отличие заключается только в том, что стабильное положение плунжера обеспечивается не пружинкой, а магнитным полем двух постоянных магнитов, обращённых друг к другу одноимёнными полюсами. Пока абсорбент предохранителя сухой, расстояние между магнитами мало и сила их взаимоотталкивания велика. Как только абсорбент намокает и расширяется, магнит предохранителя отдаляется и противодействия магнитных полей снижается, тем самым плунжер перекрывает доступ воды, под воздействием на него давления водопроводной системы.

Ещё одно отличие. Гайка такого шланга имеет храповой механизм (храповик), который позволяет свободно прикручивать её (гайку) к резьбе водопроводного крана, а для откручивания необходимо удерживать нажатой собачку.
Как и в шланге вида 1 , после срабатывания защиты, он подлежит только замене.

3. Полная защита от протечек

На сегодняшний день это одна из более надёжных систем защиты от протечек.
Реализуется она за счёт синхронной работы специального заливного шланга с нормально закрытым электромагнитным клапаном и знакомой нам уже системой защиты от протечек стиральной машины с поплавком на поддоне.

Специальный шланг конструктивно предусмотрен и установлен в стиральной или посудомоечной машине уже заводом изготовителем.

Такие шланги имеют специальный блок в котором устанавливается один или два электромагнитных клапана включённых последовательно, либо совмещают работу электрического и пневматического клапана (такая схема применяется в некоторых устаревших моделях посудомоечных машинах Bosch и Siemens). Устройство такого шланга показано на (Рис.4) Это такой же шланг высокого давления помещённый в гибкую защитную оболочку.

Блок клапанов (вход шланга) подключается при помощи гайки к водопроводному крану. Электромагнитный клапан герметично залит компаундом от которого кабель питания тянется вдоль всего шланга и заканчивается контактной колодкой для подключения его к электрической схеме стиральной машины.

Рис. 4 Заливной шланг с электромагнитным клапаном (применяется в конструкции с полной защитой от протечек)

Теперь рассмотрим схему на (Рис. 5) , где представлены конструктивные элементы полной защиты от протечек и разберёмся как это всё работает.

После того как была выбрана и активирована необходимая программа стирки, на электромагнитные клапаны стиральной машины и клапан заливного шланга подаётся напряжение, они открываются и вода устремляется в стиральную машину. При достижении в баке стиральной машины необходимого уровня воды (уровень воды контролируется прессостатом и электронным блоком) электромагнитные клапаны отключаются электронным блоком управления и доступ воды прекращается. Клапаны всегда включаются и отключаются лишь в нужный момент. Так происходит набор воды в штатном режиме работы стиральной машины.

Рис. 5 Конструктивные элементы полной защиты от протечек

Теперь представьте ситуацию, когда армированный шланг начал подтекать где-либо или же произошёл его разрыв. Вода заполняя защитную оболочку поднимется по ней до дренажного шланга и вода уже будет стекать в поддон стиральной машины, где установлен поплавок с переключателем. В результате всплытия поплавка, активируются контакты переключателя, электрическая схема перейдёт в аварийный режим, то есть все клапаны заблокируют доступ воды. В отдельных случаях даже включается сливной насос стиральной машины, что бы откачать имеющуюся в баке воду.

А если непосредственно в самой стиральной машине произошла утечка воды, то таким же образом всплывает поплавок, активируются контакты переключателя, электронная схема выдаёт аварийный сигнал, клапаны блокируют поступление воды. Получается, что во всех случаях происходит многоуровневая отсечка воды от водопроводной сети. И как Вы наверное заметили, что активирующим звеном этой цепочки опять является поплавок на поддоне стиральной машины.

Для того, что бы возобновить работу машины, необходимо удалить из поддона воду, выявить и устранить причину протечки.
К недостаткам шланга с электромагнитным клапаном стоит отнести перегорание соленоида или повреждение диафрагмы, при котором необходимо менять шланг целиком или отдельно блок, стоимость которого может быть достаточно высока.

В заключение стоит сказать, что все виды защиты от протечек воды в стиральных или посудомоечных машинах носят локальный характер, но всё же здорово выручают и полностью оправдывают свои цели. От повреждения фитингов и резьбовых соединений системы водоснабжения никто не застрахован. Поэтому, во избежание затопления всего помещения, существуют более глобальные системы защиты от протечек.
