Что же это за дом без крыши? Самого основного элемента надежности, прочности, теплоизоляции и просто стильного привлекательного внешнего вида.
Современные архитекторы и строители изобрели огромное количество разнообразных крыш частных домов, в зависимости от места расположения жилища, объемов постройки, общего дизайна здания и многого прочего.
Основные виды распространенных макетов крыш каждого дома
Сегодня можно смело сказать, что наиболее востребованные 2 вида крыш:
- Плоская;
- Скатная.
Разница между ними элементарная, зависящая от угла наклона поверхности. При уклоне свыше 10 градусов речь идет о скатных плоскостях, которые, в свою очередь, также имеют подвиды по количеству скатов и назначению.
Основные виды скатных крыш
Односкатные поверхности крыши используются больше в нежилых помещениях, при обустройстве хозяйственных построек, складских помещений и магазинов, гаражей и т. д. При постройке такого здания, следует учитывать структуру такой крыши, что подразумевает опору кровельного материала на основные балки здания, а стены при этом являются ровными направляющими. Вот Вам пример такого сооружения.
Наиболее востребованы в частном строительстве. Модель состоит из двух равных уклонов, которые опираются на несущие стены одинаковой высоты. Чаще всего такие крыши напоминают фигуру треугольник, они многие годы используются в строительстве и заслуживают достойного внимания и уважения.
Когда поверхность крыши насчитывает несколько треугольных скатов, тогда можно говорить про вальмовую структуру. Она имеет сложную стропильную систему, ее проектирование чаще всего доверяют профессионалам. Такие крыши более устойчивые к сильному ветру и протечкам во время сильных осадков.
Конструкция имеет 4 ската, по внешнему виду напоминает трапецию, а угловые формы представляют собой небольшие треугольники и называются вальмами.
Во время природных катаклизмов такая поверхность часто остается чистой и невредимой, мусор и пыль быстро сдувается с ее склонов.
Один из видов крыш для частных домов - это шатровые, предназначены для квадратных и многоугольных построек. Все скаты представляют собой ровные треугольники, которые сходятся в одной точке.
В шатровой крыше конек отсутствует, она является полностью симметричной.
Такие плоскости имеют ветровую устойчивость и являются интересным дизайнерским решением.
Существует еще полувальмовая крыша, как промежуточный вариант между вальмовой и двускатной. Такие крыши позволяют архитекторам разместить на области задней стенки полноценное окно, такая постройка очень интересная и достаточно сложная для работы непрофессионала.
Переходим к еще одному интересному сооружению - .Такой тип имеет сложную стропильную систему, поэтому заниматься ее строением должны высококвалифицированные специалисты.
Ломаная крыша применяется для покрытия дома мансардного типа. Специальный излом углов наклона скатов позволяет использовать полезную площадь внутреннего чердачного пространства.
Такая крыша не очень отличается от обычной двускатной, поэтому и особой сложности для ее строения не имеются.
Для тех, кто желает создать еще одну комнату на чердаке, тогда такого типа крыши дома следует присматривать.
Используются в строительстве очень редко, такие сооружения можно отметить на давних вековых постройках, предки нам оставили интересные архитектурные решения, которые удивляют своими удивительными элементами- верандами и башенками.
Менее распространенные в современном строительстве - в ее основе лежит один скат, с практически невидимым уклоном.
Сложно таким крышам выдержать многочисленные осадки, снег и дождь, потому если их и делают, то укрепляют бетонными плитами и металлическими конструкциями.
Такие виды крыш мы часто наблюдаем в американских сериалах, когда на поверхности дома можно обзавестись чудную оранжерею или создать уголок для отдыха.
Выделяют еще довольно сложной формы и конструкции. Они включают многочисленные виды скатов, щипцовые, вальмовые, мансардные, шатровые.
Такое здания может иметь открытые и закрытие веранды, крытые балконы, интересные оконные решения, все то, что привлекает внимание своим необычным и оригинальным дизайном.
Внимание: чем сложнее конструкция крыши, тем она прочнее и надежнее. Не стоит экономить на материале для укладки поверхности дома, чем дороже изделия, тем дольше послужит для Вас кровельная площадка.
Достоинства и недостатки различных видов крыш
Если говорить про скатные крыши, которые довольно распространены в строительном обиходе, то стоит отметить основные преимущества:
- Это надежная и сверхпрочная конструкция, которая защищает жилище от воздействия природных катаклизмов;
- Служит долгие годы, в зависимости от выбора строительного материала;
- Имеет привлекательный внешний вид, что впишется в любой дизайн площадки и ли самого здания;
- Под крышей можно сделать дополнительное помещение, чердак или мансарду.
Недостатки крыши:
- Высокие цены на строительство и дороговизна материалов;
- Сложность ремонта в процессе эксплуатации.
Но несмотря на все это, такая крыша защитит Вашу семью от дуновения ветра, проливных дождей и сильных снегопадов, чего нельзя сказать про плоские конструкции.
Такая крыша в процессе возведения жилых частных домом практически не используется.
Причина в том, что во время атмосферных осадков крыша не в состоянии выдержать тяжелые сугробы снега и потоки воды. Вследствие чего она проседает и дает трещины.
Такая постройка больше пригодиться тем, кто планирует на верху дома сделать террасу, бассейн или комнату отдыха.
Конструктивные особенности крыш
- Чердачная, разделенная с основным помещением:
- Холодная;
- Утепленная.
- Безчердачная, совмещена с основным помещением:
- Вентилируемая атмосферным воздухом;
- Невентилируемая.
На сегодняшний день односкатная конструкция по праву считается самой востребованной и привлекательной со стороны материальных затрат. Такие кровли чаще всего устанавливают на временных постройках или дачных домиках.
Чем же она привлекает современных потребителей?
Главным преимущество является то, что односкатная крыша может быть только вентилируемой. Во время строения предполагаются наличие специальных отверстий в коленчатых стенах, которые обеспечивают циркуляцию воздуха в подкровельном пространстве.
Процесс вентиляции способствует удалению влаги и конденсата с помещения, в холодный период года кровельная поверхность задерживает тепло внутри и не дает помещению остынуть.
А вот двускатные конструкции чаще всего создают без вентилируемой функции.
В сезон зимы с односкатной поверхности не спадает резко снег, он задерживается благодаря углу уклона -6-9 градусов. Это безопасно и комфортно, особенно, года идут проливные дожди и сильные снегопады.
А вот недостатком будет тот факт, что снежный покров приходится убирать руками, дабы не превысить несущую способность стропильной системы.
Односкатную крышу можно возвести своими руками, имея четкую инструкцию построения и необходимые материалы.
Если говорить про двускатную крышу традиционной формы, то конструкция стропильной системы будет выглядеть так:
Простота и экономичность формы крыши делает ее востребованной и надежной. Фасад здания имеет огромное значение, его украшают разноцветными металлами или разноформными битумными черепицами.
Благодаря возможности корректировать карнизные свесы, каждый хозяин может в любой момент сделать пристройку или веранду, не беспокоясь про целостность и прочность кровельного покрытия. В таких случаях не нужно делать отдельную крышу и создавать архитектурные планы.
Предупреждение: чем больше угол наклона конструкции, тем выше ее парусность. Поэтому в районах, где наблюдаются сильные порывы ветра, нужно внимательно рассчитывать градус наклона, дабы она не разрушилась при резких скачков ветровых нагрузок.
Преимущества двускатных крыш
- Защитная функция, Вам не страшны ни бури ни град…
- Классический простой вариант создания кровельного покрытия.
- Возможность создать изысканный архитектурный дизайн, по желанию владельца.
- Полноценная высота здания и возведение окон под крышей, на территории чердака.
- Данный вид крыш позволяет свободно оперировать формой фронтонов и размерами свесов карнизов;
- Широкий выбор материалов и их наличие в каждом строительном магазине.
- Приемлемые цены для ее возведения.
- Простая и экономичная конструкция.
- Возможность ее постройки собственными руками, без привлечения опытных профессионалов, чего нельзя сказать про многоуровневые и многокаскадные строения.
В местностях, где наблюдаются сильные дуновения ветра предпочтение отдается домам с полувальмовой крышей. Она имеет небольшие свесы с торцевых сторон, которые являются отличной защитой во время длительных природных катаклизмов. Срезанные боковые скаты имеют длину короче, чем основные. Чердачное помещение такого здания довольно просторное, хорошо проветриваемое и вполне подходит для жилой комнаты.
Фронтоны дома имеют специальную защиту от любых атмосферных осадков.
Благодаря подобной композиции, такие дома имеют красивый представительный вид, вне зависимости от места расположения здания.
Стропильная система конструкции сложная, требует специальных математических расчетов и привлечения для ее создания профессионалов-кровельщиков.
В данном случаи, сэкономит на материалах не удастся, но зато стены дома буду надежно защищены долгие годы.
Ломаная двускатная крыша подойдет для дачных коттеджей и домов отдыха. Боковые изломы гарантируют высокие внутренние потолки здания, но не всегда такая конструкция будет мощной и долговечной. Из-за перелома в скате она довольно уязвима и часто не выдерживает ветровую нагрузку.
При строительстве такого типа крыши необходимо правильно соблюдать основные пропорции ее элементов, что поможет Вам в дальнейшем не тратиться на профилактические работы.
Виды крыш по конструкции определяются на этапе проектирования дома. При выборе конфигурации стоит учитывать внешний облик и фасад здания, а также климатические условия, в которых расположено строение, общие архитектурные требования.
Общее о крышах
Виды крыш частных домов и их названия определяются их техническими характеристиками. Во многом эстетичность и характер здания зависят от кровли. Она может иметь один, два или несколько скатов, быть плоской или эксклюзивной. Крыши с наличием двух или четырёх скатов характерны больше для коттеджей.
Плоские конструкции используют в многоэтажных и промышленных зданиях. Это наиболее распространенные виды крыш для гаража и хозяйственных построек. Однако у плоских есть большой недостаток - они быстро дают течь и на их обслуживание уходит больше средств, чем на скатную крышу.
Не следует путать понятия «крыша» и «кровля», поскольку эти элементы хотя и родственные между собой, но суть их устройства разная. Крыша - это самый верхний элемент строения, выполняющий ограждающую, несущую, водо- и теплоизоляционную функцию. Кровля - это часть крыши, защищающая строение от внешних влияний атмосферы. Для ее монтажа используют шифер, черепицу, металл и другие кровельные материалы. Виды крыш для частного дома будут представлены в данной статье.
Классификация по углу наклона
По углу наклона скатов крыши делятся на плоские и скатные. Крышей с плоским скатом считается такая, у которой угол наклона противоположных краев не превышает 2,5 градуса. Такая конструкция имеет существенный недостаток - на ней задерживаются осадки, впоследствии приводящие к износу и возникновению течи.
Опавшую листву и осадки с пологоскатной крыши убирают руками. Для строительства коттеджей и частных домов данная конструкция не используется. Плоские крыши венчают многоэтажные и промышленные здания, нежилые постройки и гаражи.
При строительстве частных домов почти всегда используют скатные конструкции. Таковой будет считаться крыша, если угол наклона равен или превышает 10 градусов. На скатах не застаиваются снег и влага, что уменьшает внешнее давление на кровлю.
Виды крыш по конструкции: фото и определение
Существуют крыши, разделенные с помещением, т. е. чердачные, и совмещенные с помещением - бесчердачные. Чердачные, в свою очередь, бывают отапливаемыми и неотапливаемыми. Бесчердачные делятся на полностью либо частично вентилируемые и невентилируемые.
Возможность использования крыши в бытовых и прочих целях разделяет их на эксплуатируемые и неэксплуатируемые. Технологический прогресс и фантазия проектировщиков подарили нам самые разнообразные виды крыш по конструкции. Фото и чертежи, представленные в данной статье, позволят наглядно ознакомиться с ними.
Виды и конструкции крыш дома по геометрической форме
Односкатные крыши представляют собой единую плоскость, лежащую на стропилах, установленных на разной высоте, за счет чего и образуется уклон в одну сторону. Наиболее подходящий вариант крыши для хозяйственной постройки - не слишком затратный и не слишком трудоемкий. В качестве покрытия можно использовать любой кровельный материал. Чердачное помещение при одном скате отсутствует. Однако обустроить мансарду под односкатной крышей все же возможно, но для этого потребуется специальный дополнительный проект.
Двускатные крыши состоят из двух плоскостей, лежащих на несущих стенах, на одном уровне. По-другому такие крыши называются щипцовыми. Треугольный участок стены, «зажатый» между двумя скатами, называется "щипец". Щипцовая конструкция сложнее односкатной, но при этом куда проще всех остальных типов крыш.
Двускатные конструкции тоже делятся определённым образом. Виды и разноскатная. Для мансардной характерны ломаные под разными углами линии скатов и пятиугольные фронтоны. Такая конструкция предполагает больше свободного пространства для организации мансарды. Верхние скаты расположены под малым углом.
Достоинства и недостатки двускатной крыши
Возможность регулировать карнизные отвесы дают двускатные виды крыш частных домов. Чертежи и дополнительные проекты в этом случае делать не нужно, поскольку целостность общей кровли не нарушается. Двускатная крыша имеет и другие заметные преимущества перед другими конфигурациями:
- Ценовая доступность возведения.
- Простота и экономичность конструкции.
- Полноценная высота строения и возможность обустройства окон в области фронтонов.
- Простота самостоятельного возведения без привлечения дорогостоящих специалистов.
К недостаткам можно отнести:
- Зависимость высоты и угла наклона от площади дома. Чем больше дом, тем больше материала требуется на создание двускатной крыши.
- Организация мансарды требует увеличения высоты и числа несущих элементов, что повышает затратность строительства.
Крыша для дома с мансардой
Мансардные виды двухскатных крыш строят при возведении дач и коттеджей. Высота мансардной крыши по технологическим нормам не может быть менее 2,3 м, поскольку такая высота предусмотрена для потолков жилых помещений. мансарды бывает наслонной и висячей.
Наслонная система допустима лишь тогда, когда расстояние между двумя несущими стенами не более 7 метров. Ее суть заключается в том, что один конец стропил входит в несущую стену, а другой - в межкомнатную стену или специально возведенную опорную конструкцию.
На принципе основываются некоторые виды крыш частных домов с мансардой. Висячие стропила применяются, когда в строении не имеется внутренних капитальных стен. Опорой для висячих ферм выступает мауэрлат (бревно или очень толстый брус, расположенный на верхней кромке внешней стены). Для сопротивляемости нагрузкам фермы скрепляют скобами или проволокой.
Мансардная крыша тоже делится на несколько видов. Это:
- Симметричная.
- Несимметричная.
- Ломаная.
- Шатровая.
Симметричная мансарда создается при наличии двускатной крыши. При этом чердачное помещение будет иметь стены одинаковой высоты и ширины. Симметричная форма позволяет установить под крышей полноценные окна, а при необходимости и двери, если предполагается выход на балкон.
Несимметричная форма обеспечивается за счет вальмового расположения скатов. При этом мансардное помещение будет небольшой площади. Две его стены буду иметь форму треугольников, а две другие - трапеций.
Ломаная двускатная крыша так называется потому, что имеет наружные изломы граней для расширения чердачного пространства. Особенностью ломаной конструкции считается небольшая высота стен в помещении мансарды. Такая крыша часто монтируется в тех случаях, когда мансарда надстраивается на уже построенный дом. Ломаная конструкция исключает нагрузку на фундамент, который не предназначался для создания еще одного жилого этажа.
Под шатровой крышей мансарда может быть круглой, конической, пирамидальной. Обустроить оконные или дверные проемы в таком специфическом помещении весьма сложно, поскольку они должны быть сделаны по специальным чертежам. Простые прямоугольные проемы в данном случае не подойдут.
Подробнее о вальмовой и шатровой конструкции
Как сказано выше, для сооружения подходят вальмовая и шатровая крыша.
Вальмовая (четырехскатная) конструкция, отличается тем, что две ее грани имеют а две другие - равнобедренные трапеции.
Треугольные скаты расположены на одной плоскости с фронтонами, и называются они «вальмы». Для вальмовой крыши используется балочная конструкция с двойной затяжкой. Осадки с такой кровли удаляются довольно просто. Вальмовые скаты наклоняются обычно под углом в 45 градусов.
Крутой наклон подразумевает необходимость водосточной системы. Обустроить такую конструкцию собственными руками сложно, так как для нее характерна сложная система стропил, установка которых требует точности и специальных навыков.
Существуют также Это та же вальмовая конструкция, но треугольные скаты ее усечены и установлены под меньшим наклоном относительно трапециевидных скатов.
Разновидностью вальмовой крыши считается шатровая, в которой все скаты имеют одинаковую геометрическую форму. Шатровая крыша обустраивается в том случае, если основа дома выложена в виде правильного четырехугольника или другого Данная конструкция по виду напоминает пирамиду, так как все скаты сходятся в одной точке наверху.
Достоинства и недостатки вальмовой и шатровой конструкции
Преимущества данных видов конструкций состоят в:
- Том, что дома с такими крышами имею оригинальный, своеобразный внешний вид.
- Прочности, долговечности и надежности.
- Стабильности к нагрузкам, вызываемым ветрами и осадками.
- Чердачное пространство равномерно прогревается со всех сторон, что позволяет обустроить мансарду с комфортными условиями для проживания.
Шатровые и вальмовые крыши имеют и некоторые недостатки:
- Конструкции весьма сложны в возведении и требуют специальных инженерных расчетов.
- Ввиду обширной площади скатов конструкция имеет большой вес.
- Высокая стоимость возведения мансарды, поскольку требуется устройство дополнительных стен в чердачном помещении для ее периметра.
Многощипцовая и другие редкие виды крыш
Существуют и более сложные виды крыш частных домов. Многощипцовая - одна из таких. Эта конструкция применяется на строениях многоугольной формы, с мансардами и пристройками. Ее отличает обилие внутренних и внешних углов.
Большое количество ребер и коньков придает дому своеобразную изюминку и выгодно отличает его от прочих. Многощипцовые конфигурации - это наиболее эффектные виды крыш частных домов с балконом и другими бытовыми и декоративными пристройками.
Подразумевает наличие сложной и выверенной стропильной системы, ее строительство желательно доверить опытным рабочим (поскольку исправление ошибок, допущенных при самостоятельной постройке, будет стоить больших затрат). Многощипцовая и вальмовая - это наиболее удобные виды крыш частных домов. С мансардой или без нее строение с такой кровельной конструкцией будет надежно защищено от влияния внешних негативных факторов.
Коническая и куполообразная крыши - редко встречающиеся, но по-своему интересные варианты. Не каждое здание сможет увенчать подобная конструкция. В основе строения, претендующего на коническую крышу или купол, должен либо лежать круг, либо только отдельные фрагменты здания укрываются ею - террасы, башни, веранды. Конус и купол - довольно редкие виды крыш частных домов с верандой.
В коттеджной архитектуре встречаются объединенные, сложные комбинации, сочетающие в себе элементы шатровых, купольных, щипцовых и вальмовых кровельных конструкций. Такие оригинальные виды крыш венчают дома, созданные по замысловатым проектам, с несколькими жилыми уровнями, несколькими балконами, верандами, террасами.
Основные элементы крыши
Финальным шагом в постройке дома считается монтаж кровли, призванной предохранять жилище от дождя, ветра, холода и других погодных «неприятностей». От того, насколько профессионально возведена будет кровля, зависит долговечность и самого здания.
Несмотря на то что выбор материалов и конструктивных решений для строительства крыши весьма разнообразен, принципы и общие элементы в любом случае будут одинаковыми.
Кровельный пирог - конструкция, состоящая из нескольких слоев, создающая защитный барьер от проникновения влаги, теплового конденсата, температурных потерь и других негативных обстоятельств, связанных с эксплуатацией кровли. Слои пирога монтируются в строго определенной последовательности, и каждый взаимосвязан с предыдущим.
Каркас - система стропил (несущие элементы), на которые укладывается кровельный пирог.
Кровельное покрытие - специальный материал, предназначенный для предохранения здания от климатических воздействий.
Перекрытие - конструктивный элемент из железобетонных плит или более легких строительных материалов, «лежащий» на несущих стенах и служащий потолком для помещений на верхнем этаже здания.
Типы кровельных материалов
Существуют следующие типы кровельного покрытия, и при их выборе не обязательно принимать во внимание виды крыш по конструкции. Каждый из нижеперечисленных типов подходит для любой формы каркаса.
- Шифер - «бюджетный» кровельный материал, однако пользующийся большим спросом у застройщиков. В последнее время производство шифера сократилось в связи с появлением на рынке новых профильных покрытий.
- Рулонные (мягкие) материалы сделаны на битумной основе и также отличаются доступной стоимостью. Однако имеют существенный недостаток - слабую устойчивость к перепадам температур. Битумные материалы легко размягчаются на сильной жаре и повреждаются при крепком морозе. Фрагменты покрытия склеивают мастикой, которая при воздействии ультрафиолета также теряет эластичность. Считается, что срок службы рулонного покрытия не превышает 7 лет.
- К следующему типу покрытий относятся полимерные мастики. Их используют как для создания нового кровельного покрытия по бесшовной технологии, так и для ремонта старых кровель любого типа. Мастики наносятся на поверхность в жидком виде и после застывания создают гладкое, бесшовное термоизоляционное монолитное покрытие. Их важным свойством является пластичность, сохраняющая целостность кровли в случае температурных деформаций.
- Мастики стабильны к воздействию солнца и низких температур, имеют легкий вес и весьма долговечны. Их срок эксплуатации равен 25-28 годам. Покрытия на основе каучуковой мастики наилучшим образом подходят под любые виды крыш частных домов с мансардой.
- Железные или оцинкованные листы, покрытые антикоррозийным сплавом меди, титана или цинка, пользуются неизменной популярностью у покупателей. Отпускаются они в рулонах или листах. Оцинкованное покрытие гарантирует сохранность крыши почти до 90 лет.
- созданные путем холодной штамповки стали, имитирующие текстуру черепицы. Толщина листа 0,5 мм, его поверхность обработана и антикоррозийным веществом. Недостаток профилированной стали в том, что она не рассчитана на сгибание и абсолютно не пластична. Считается, что этот материал больше всего пригоден под простые скатные виды крыш дачных домов и индивидуальных коттеджей.
- Следующим, не менее распространенным и известным кровельным покрытием является керамическая и цементная черепица. Этот материал очень тяжелый, поэтому покрывать им можно лишь скаты с углом наклона не меньше 25 градусов, в противном случае будет необходима мощная удерживающая система стропил. Долговечность черепицы высокая - 90 лет и более.
Утепление и гидроизоляция крыши
Какими бы ни были виды крыш по конструкции, все они нуждаются в дополнительном утеплении и защите от проникновения влаги. Особенно это касается кровель, под которыми расположены мансардные помещения.
Утепление - это важный шаг в создании надежного и качественного кровельного пирога. Чтобы в мансарде жилось комфортно в любое время года, необходимо подобрать правильный теплоизоляционный материал и профессионально установить его.
Утепление, выполненное с соблюдением всех технологических правил, обеспечивает нормальный микроклимат в помещении. Зимой в мансарде будет тепло, а в жаркое время здесь будет держаться прохлада.
Термоизоляция мансардной крыши производится по тем же принципам, что и у обычной кровельной конструкции, но с повышенными требованиями, обусловленными характеристиками чердачного помещения. Его стены образуются за счет скатов крыши и фронтонов, из-за чего летом солнце перегревает их, а зимой такие стены быстро промерзают.
Кровельный пирог мансарды состоит из нескольких слоев, последовательность которых нельзя нарушать. Это:
- Слой пароизоляции.
- Непосредственно утеплительный материал.
- Вентиляционный зазор.
- Гидроизоляция.
- Кровельное покрытие.
Выбирая утеплитель для мансардной крыши, важно учитывать его теплопроводность. Эта характеристика показывает способность материала пропускать тепло внутрь помещения или наружу. Чем меньше теплопроводность, тем качественнее утеплитель, и тем лучше он будет предохранять мансарду от охлаждения. Любые виды крыш частных домов с мансардой и гаражом в холодное время года теряют тепло, поскольку теплый воздух по физическим законам поднимается кверху.
Тепло проходит кровельный пирог и поступает к покрытию, которое зимой закрыто снегом. Если температура воздуха не ниже -2,5 градуса, снег за счет пористой структуры, выполняет функцию внешнего теплоизолятора.
При слишком активной теплопотере снег на крыше начинает подтаивать, в результате чего возникает корка льда. Она увеличивает нагрузку на кровлю и, в отличие от снега, пропускает тепло. Если теплоизоляция крыши смонтирована по правилам, снег на поверхности таять не будет, соответственно, не возникнет и ледяной корки.
Летом, когда слишком жарко, в мансарду проникает избыточное тепло. Воздух нагревается так сильно, что даже при наличии кондиционера поддержать нормальный микроклимат в помещении невозможно. Во избежание подобных проблем крышу мансарды термоизолируют еще и с внутренней стороны.
Перед монтажом кровельного пирога для мансарды выбирают термоизолирующий материал. От правильности выбора зависит число слоев и толщина утеплительного сегмента. Наиболее распространенными и доступными материалами считаются:
- Экструдированный полистирол.
- Пенополиуретан.
- Минеральная и шлаковая вата.
- Стекловата.
- Вспененное стекло.
Могут также применяться утеплители на основе природных материалов: камышовые маты, стружка дерева, солома, шлак.

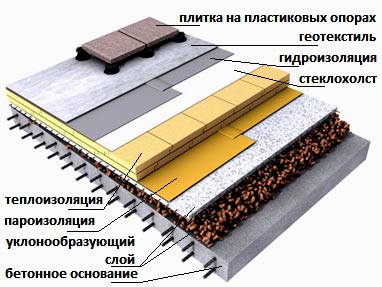

Жители больших городов не видят крыш зданий. Они где-то наверху, там, где обитает романтик Карлсон. В отличие от мегаполисов среду жилой застройки загородных поселков и небольших городов в значительной степени формируют крыши частных домов. Застройщики не связаны строгими правилами и вольны воплощать свое представление об идеальном жилище в самых разнообразных формах. Ограничивает фантазию главным образом бюджет стройки или реконструкции. Красивые крыши домов придают архитектуре человеческий масштаб, создают дружелюбную по отношению к жителям среду. Попробуем разобраться, какие бывают варианты крыш домов, и от чего зависит их надежность, долговечность и привлекательность.
Редко применяются в частном строительстве в России и странах СНГ. Из бывших советских республик популярны лишь в прибалтийских государствах. Основная причина - в отсутствии традиций и в том, что плоские крыши обходятся в целом дороже скатных. С учетом снеговых нагрузок конструкции плоской крыши должны обладать высокой прочностью.
Строить каркасные дома с плоской крышей у нас не принято, а возведение прочного железобетонного покрытия затратней, чем деревянной стропильной системы. Однако нужно учесть, что железобетон прослужит дольше, также он абсолютно пожаробезопасен. Плоская крыша дает еще один серьезный бонус: ее можно использовать в качестве террасы, балкона, спортплощадки, солярия или даже зеленого сада. Такие решения весьма популярны в развитых странах.
Плоская крыша обойдется дороже. Зато ее можно рационально использовать.
Скатные (наклонные) крыши
Официально скатными считаются кровли с уклоном свыше 12°. Разнообразие их огромно и ограничено только фантазией. Естественно, чем сложнее формы крыши частных домов, тем дороже они обходятся. Исходя из практики строительства частного жилья, сформировались основные типы крыш малоэтажных зданий.
Рассмотрим различные типы скатных крыш подробней.
Основные формы скатных крыш
Особенности односкатных крыш
Дом с односкатной крышей у нас пока не в почете. До недавних пор считалось, что они подходят только для дворовых построек. В то же время рачительные жители Скандинавии и Германии (страны, во многом схожие с Россией климатом) строят довольно много типовых бюджетных домов подобной конструкции. При ориентации более высокого свеса на солнечную сторону там размещают жилые помещения, в более низкой части - санузлы, лестницы и т. д. Это позволяет оптимизировать строительный объем, впустить в дом больше света. Односкатная крыша проста конструктивно, поэтому недорога.
Использование односкатной крыши позволяет находить изумительные по красоте решения в оформлении интерьера
Желательно иметь живописный пейзаж, на который можно ориентировать витражные окна. При отсутствии вблизи горной долины или океана можно любоваться собственным аккуратным садиком. В этом случае дом лучше поставить не вплотную к забору.
Характеристики двухскатной конструкции - «крыши домиком»
«Крыша домиком». Крыши одноэтажных домов на детских рисунках всегда изображаются с двумя скатами, непременной трубой и столбиком дыма. В окне будет стоять горшок с цветком или сидеть кошка. Двухскатная конструкция самая простая и экономичная, заслуженно наиболее популярная. Практически все типы традиционного жилища имеют двускатные кровли. Если, конечно, не считать передвижных жилищ народов, ведущих кочевой образ жизни: юрт, чумов и шатров.
Небольшой дополнительный боковой фронтон данного дома, двойная стеклянная дверь и балкон несколько усложняют крышу, но улучшают внешний вид и добавляют комфорта в интерьере.
При устройстве двускатных крыш расход древесины на устройство стропильной системы минимален. Конструкция проста в изготовлении, в боковые фронтоны (называемые также щипцами) могут быть встроены окна или вентиляционные отверстия.
Очень простой, но от этого не менее симпатичный домик, Германия
При наличии затяжки, стягивающей стропила на уровне мауэрлата, нагрузка на стены передается только вертикально, а не на распор, в стороны. Такое решение оптимально для деревянных срубов, которые могут деформироваться от диагональных воздействий. Если установить затяжку не представляется возможным, необходимо обеспечить опирание стропил в верхней части и крепить их к верхнему венцу сруба на скользящих опорах.
При наличии затяжки (2) нагрузка от стропильных ног (1) передается через мауэрлат (3) на стены строго вертикально. Это самое простая, устойчивая и рациональная конструкция для деревянных домов и зданий большой длины
Весьма эффективно перекрытие с помощью ферм, формирующих двухскатную кровлю. Конструкция правильно собранной фермы очень жесткая, имеет минимальный прогиб. Фермы могут перекрывать пролеты в несколько десятков метров, при этом сечение элементов, из которых они собираются, невелико. Очень экономное решение, правда, не позволяет использовать чердачное помещение в полной мере.
Двухскатная крыша не обязательно должна быть симметричной
С помощью деревянных ферм можно перекрывать очень большие пролеты без промежуточных опор. Расход древесины при устройстве ферм минимален.
Крыши частных домов с двумя скатами позволяют обустраивать на чердаке полноценные жилые помещения. Используют два варианта двухскатных крыш для устройства мансардного этажа: с прямыми стропилами и ломаными. Двухскатную крышу с ломаными скатами называют также мансардной.
Схема стропильной системы мансардной кровли. Затяжка обеспечивает отсутствие распирающих нагрузок на стены, стойки и верхняя балка создают замкнутую раму. Прочная и недорогая конструкция.
Она немного сложнее в монтаже, больше расход материала, однако выигрыш в высоте помещений верхнего этажа налицо. Мансардная крыша позволяет получить вместо чердака комнаты с вертикальными стенами и высоким горизонтальным потолком, практически образуя полноценный второй этаж.
Справа крыша с прямыми стропилами, слева - с ломаными
При двускатной крыше с прямыми стропилами окна размещаются в фронтонах, а низкие части помещения вдоль боковых свесов можно использовать как кладовки. Единственный недостаток окон, встроенных в кровлю - их нужно как следует закрывать перед дождем.
Интерьер этого мансардного помещения наполнен светом во многом благодаря мансардным окнам
Еще одна разновидность мансардной крыши - двухскатная с небольшими скосами (скатами) на фронтонах (щипцах). Такой тип распространен в Голландии, северных провинциях Франции, Германии и Польши, полюбился и россиянам. Называют еще этот тип крыши полувальмовым или голландским.
Еще один тип мансардной крыши, голландский. Промежуточный между двухскатной и вальмовой.
Тонкости устройства вальмовой крыши
Вальмовая крыша имеет скаты со всех сторон и называется четырехскатной. Скатов (граней кровли) может быть и больше, если форма здания в плане сложнее простого прямоугольника. Все скаты полностью опущены до карниза. Два из них имеют форму треугольника, два (или больше) - трапеции.
Типовой польский проект дома с прямой четырехскатной крышей и небольшим фронтоном над крылечком. Большие свесы кровли практичны и красивы
Вальмовая конструкция при должном подходе прочна и надежна, однако сложнее в исполнении, чем двухскатная. Соответственно, обходится дороже. Визуально вальмовая кровля делает дом ниже, из-за отсутствия вертикальных стен реальная высота здания не прочитывается. На угловые стропильные брусы приходится большая нагрузка, поэтому они должны иметь более мощное сечение.
Конструкция вальмовой кровли сложнее, чем четырехскатной.
Четырех- или многоскатная крыша также позволяет оборудовать на чердаке жилые помещения. Как и двускатная, стропильная конструкция вальмовой крыши может быть прямой или ломаной. При прямых стропилах будут уместны большие свесы: они защитят стены от дождя, позволят поднять высоту мансарды, не нарушая пропорции здания.
Симпатичный домик с жилой мансардой под ломаной вальмовой крышей, которую украшает боковой фронтон с балкончиком.
Стеклянные двери и вертикальные мансардные окна-кукушки наполняют помещения солнечным светом. Типичное для северной Франции строение.
Крыша вальмовая, но скатов больше, чем четыре
Вальмовая крыша может быть и криволинейной, приближаясь к купольному типу. Изготовление и монтаж таких конструкций обойдется значительно дороже.
Шатровая крыша является разновидностью вальмовой (четырехскатной). Возводится над зданиями, близкими в плане к квадрату. Скаты имеют схожий угол наклона и сходятся в одной точке в центре крыши. Таким образом, горизонтального конька у шатровой крыши нет, только наклонные ребра на стыке скатов. Шатровая крыша тоже может иметь прямую либо ломаную форму.
Шатровая крыша, крытая тростником. Верхний декоративный элемент защищает торец верхнего ряда тростника и прикрывает от осадков отверстия вентканалов.
Сводчатая крыша и ее характеристики
Крыша цилиндрической формы называется сводчатой. Традиционно свод выполнялся из кирпича либо камня. Стропильные системы из обычных пиломатериалов непригодны для изготовления криволинейных сводов. Несущие конструкции сводчатых крыш выполняют из изогнутых металлических, либо изготовленных по форме кровли балок из клееного бруса.
Нагрузку от сводчатой кровли несут мощные балки из клееной древесины, изготовленные под заказ. Эффектное решение, но дорогое
Используются также решетчатые фермы сложных очертаний. В результате стоимость сводчатых крыш получается слишком высокой для широкого применения. Выбор кровельных материалов ограничен фальцевой металлической кровлей, битумно-полимерными рулонными материалами и при соблюдении определенных условий - гибкой черепицей.
Особенности купольной конструкции
Соорудить купол еще сложнее, чем свод. Это решение применяют в частном строительстве только при условии достаточного бюджета и необходимости достичь необычного внешнего эффекта.
Крышу этого загородного дома в форме цветка можно охарактеризовать как сложный гибрид вальмовой и купольной
В сочетании с пальмами этот дом выглядит очень красиво. Среди елок и берез дом, наверное, смотрелся бы не столь эффектно.
Разновидность купольной крыши, состоящая из геометрически правильных и математически рассчитываемых треугольных элементов. Существуют удобные компьютерные программы для проектирования подобных систем. Сборка купола относительно трудоемка, однако этот недостаток компенсируется на удивление малым расходом материала для несущих конструкций.
В развитых странах геодезические купола в качестве жилых домов отнюдь не редкость, обходятся они недешево. У нас пока этим занимаются только энтузиасты. Особенность таких строений - внутренние помещения имеют непривычные очертания. Грамотно собранный геодезический купол хорошо переносит сильные снегопады, штормовые ветра и даже землетрясения.
Несущий каркас геодезического купола очень прочен, при этом сечение его элементов минимально.
Видов крыш существует множество: один другого краше, есть из чего выбрать. При ограниченном бюджете стоит в первую очередь обратить внимание на двух- и односкатные варианты. Чем сложнее крыша, тем она обходится дороже. Причем не только по типу, но и по форме в плане, например, вальмовая с количеством скатов более четырех. Нужно понимать, что каждый дополнительный перелом кровли, конек или ендова потянет за собой дополнительные расходы.
Крыша - это элемент, который ограждает верхнюю часть постройки и считается одним из самых важных в конструкции здания. Состоит крыша из несущих элементов: фермы, стропил, прогонов и кровли. Несущая конструкция предназначена для передачи нагрузки на стены, а кровля уберегает здание от внешней среды. Крыша позволяет обеспечить дом качественной гидроизоляцией, создает своего рода тепловую защиту и защищает здание от ветра.
Основные типы крыш
Крыши построек подразделяются в зависимости от формы и конструктивных особенностей на несколько категорий. Выбираются после учета нюансов, таких как количество атмосферных осадков, силы ветра, особенностей самого дома. Разберем, какие в сегодняшнее время используются виды крыш частных домов, и какой вариант наиболее предпочтителен в том или ином случае.
Разнообразие различных вариантов крыш, используемых для возведения частных построек, поражает. Помимо защитных функций, крыши могут нести и декоративную нагрузку, а также способны сделать более функциональным. Классифицировать крыши можно по множеству свойств, самым распространенным из которых является наклон скатов.
Плоские крыши
Этот вариант является самым простым в исполнении и самым дешевым. Исходя из названия, не сложно догадаться, что угол наклона у скатов в такой кровле почти отсутствует, и она опирается на одинаковые по высоте стены. Как правило, наклон такой крыши делают совсем небольшим, до трех процентов. Основная ее конструктивная особенность является и самым весомым недостатком.
Из-за того, что крыша наклонена очень плохо, на ней скапливаются атмосферные осадки в виде снега и, в конце концов, может произойти ее протечка. Для того чтобы предотвратить эти проблемы, необходимо своевременно убирать снег с крыши, что соответственно, обязывает хозяев проводить периодическое обслуживание.
Стоит отметить, что в строительстве жилых частных построек такие крыши не пользуются особой популярностью, что нельзя сказать о производственных постройках, где такой вариант исполнения крыши используется очень часто.
Проект дома с плоской крышей
Теперь о плюсах кровель такой конструкции. Если сравнивать плоскую и скатную кровли, то совершенно точно можно увидеть весомые различия по размерам. Этот факт позволяет плоским кровлям быть наиболее бюджетными, и их применение значительно сокращает расходы при монтаже и покупке материалов. Кроме этого, плоские конструкции проще монтируются, ведь для этого не приходится карабкаться по скатам и рисковать здоровьем. Обслуживание такой крыши так же удобно, потому что нет необходимости запасаться альпинистским снаряжением и балансировать на высоте.
В отдельных случаях плоские крыши позволяют хозяевам сооружений обзавестись большей полезной площадью, не прибегая к расширению контура здания.
Для этого крышу переоборудуют в мини-сад или прогулочную площадку. Примером такого использования являются европейские страны, где плоские крыши высотных и частных домов используются подобным образом.
По конструкции плоская крыша представляет собой следующее.
Схема устройства плоской крыши
Основой всему является несущий элемент в виде железобетонного перекрытия или профлиста, на который поочередно укладывается пароизоляция, теплоизоляция и слой из гидроизоляционных материалов. Для того чтобы не беспокоиться о сроке службы такой конструкции, не стоит пренебрегать ни одним из этих слоев. Отступления от общепринятых рекомендаций возможно лишь при тщательном изучении особенностей местного климата и свойств используемых материалов.
- Стропила и других вспомогательные элементы для обустройства каркаса (подкосы, ригели, стойки и др.);
- Гидроизоляция;
- Теплоизоляция;
- Обрешетка;
- Различные типы кровельных материалов.
Подробная схема с размерами мансардной крыши
Несмотря на то что такие конструкции имеют некоторые особенности, их монтаж не вызывает трудностей. Чаще всего такие крыши используются для защиты дачных домиков и коттеджей, когда хозяева планируют сэкономить пространство на участке. При строительстве необходимо заострить внимание на работах по утеплению кровли и выборе утепляющих материалов, потому что крыша будет единственным препятствием от проникновения холода в жилое пространство.
Высота крыши начиная от межэтажного перекрытия до конька обычно выполняется примерно в три метра, потому что, если сделать это расстояние меньшим, скаты будут «съедать» полезное пространство на мансарде гораздо больше. Благодаря применению мансардной крыши можно не только повысить функциональность дома, но и приукрасить его и придать ему необычную форму.
Вальмовые крыши
Такие виды крыш выделяются наличием четырех скатов, два из которых имеют вид равнобедренной трапеции, а два других, называемых вальмами, представляют собой треугольники. С вальмовой крыши отлично удаляются атмосферные осадки, и, несмотря на то что скаты у нее достаточно крутые, она отлично противостоит сильным порывам ветра. Наличие крутых скатов делает обязательным обустройство водосточной канализации. Своими руками такую крышу сделать очень сложно, потому что она имеет сложную систему стропил.
Если существует необходимость устройства такой крыши, правильней всего обратиться за помощью к профессиональным строителям.
Конструктивные составляющие вальмовой крыши:
Как видно, устройство вальмовой кровли очень сложное, и малейшие просчеты могут привести к печальным последствиям.
Полувальмовые крыши
Такую крышу можно охарактеризовать, как гибрид двускатной и вальмовой крыши. Конструкция полувальмовых крыш не предполагает наличие острых углов, благодаря чему отлично противостоит ветру. Эта особенность является полезной при возведении строений на местности, где сильные порывы ветра - это нормальное явление.
Проект коттеджа с полувальмовой крышей
В зависимости от того, в каком регионе планируется строить дом, конструкция кровли может быть изменена в плане обустройства крутых скатов или больших свесов.
Шатровые крыши
Этот тип крыши считается разновидностью предыдущего варианта. Для того чтобы существовала возможность возведения такой конструкции, необходимо иметь дом правильной формы. Тогда все скаты будут в виде треугольников и сомкнутся в одном месте. Правильный вид такой кровли преображает строение и делает его неповторимым. Как и в случае с вальмовыми крышами, шатровые крыши очень сложно конструировать, и для производства работ своими руками необходимы глубокие познания в строительной отрасли.
Многощипцовые крыши
Этот вид кровель используется в строительстве домов неправильной формы с множеством пристроек.
Готовый проект дома с многощипцовой крышей
Наличие множества углов как внутренних, так и внешних обязывает подходить к обустройству крыши очень внимательно, поэтому без помощи квалифицированных специалистов не обойтись.
Кровли купольного типа
Это ноу-хау в строительной отрасли набирает все большую популярность среди застройщиков. Особенностью строений с купольными кровлями является необычное соотношение высоты стен и крыши. Как правило, стены в таких домах занимают лишь пятую часть высоты здания, а все остальное отводится для крыши.
Каркас у таких конструкций будет изогнутым, а в качестве кровельных материалов должны использоваться гибкие или мягкие виды кровли, такие как оцинкованная сталь, рубероид и т. д.
Когда мы говорим про «виды кровли» и «виды крыш домов», не всегда четко понимаем разницу между этими двумя понятиями. Поэтому прежде чем рассказать о том, какие бывают крыши, выясним различия в понятиях «крыша» и «кровля».
Крыша (в традиционном понимании) - часть конструкции здания, которая обеспечивает его защиту от всех типов атмосферных осадков, сохраняет тепло либо защищает от перегрева. То есть это вся верхняя конструкция сооружения. Для современного каменного здания с плоской конструкцией - это плиты перекрытия, тепло- и гидроизоляция. Выход, ограждения, вентиляционные каналы и их защита, элементы крепления антенн, воронки для выпуска ливневых стоков также являются элементами крыши. По поводу принадлежности люка с замком, который навешивает ЖЭС, чтобы на крышу не лазили, единого мнения нет. Для дома с наклонной (скатной) конструкцией в это понятие входит несущая стропильная система либо фермы, утеплитель, гидро- и ветроизоляция, трубы, флюгеры и кровля.
Вообще-то, с точки зрения советской строительной науки, крыша - понятие дореволюционное и безграмотное, и должен применяться исключительно прогрессивный термин «покрытие». Но в жизни даже профессиональные проектировщики и строители нечасто его используют. Возможно, ввиду вероятности двойственного толкования. Отчасти определение «покрытие» прижилось в отношении конструкций с несущей железобетонной либо металлической основой, главным образом плоских. А назвать «покрытием» верхнюю часть собора Василия Блаженного или крышу деревенской избы не придет в голову ни одному архитектору, хоть и учили их «правильно».
Кровля - это только оболочка, защищающая покрытие от атмосферных воздействий. Несущие функции кровля не выполняет. То есть плиты перекрытия, стропильная система, балки, утеплитель к кровле не относятся. Зачастую в ее состав включают несущую подготовку кровли: обрешетку, настил, стяжку. Настилаемый на подготовленную поверхность материал: советские рубероид и шифер, народный русско-французский ондулин, сказочную немецкую черепицу и новорусскую медь называют кровельным покрытием.
Плоская и скатная конструкции
Крыши бывают плоские и скатные. В соответствии со СНиП крыши, имеющие уклон до 12° - плоские, с большим уклоном - скатные. На плоских крышах уклон устраивают для отвода осадков, достаточно 1,5-3°.
Плоская крыша предоставляет большой простор для фантазии в плане дизайна
Скатная крыша может быть очень оригинального вида
Чердачная и бесчердачная крыши
Как видно из наименования, чердачная крыша имеет чердак, бесчердачная - нет. Русская изба, да и вообще большинство типов традиционного жилища всех стран и народов имеют проветриваемый чердак. За исключением мобильного жилья: юрт, чумов, вигвамов. Там это трудноосуществимо. Также нет чердаков у племен, проживающих в экваториальных джунглях, им они не нужны. Чердаки (технические этажи) есть в современных многоэтажных жилых зданиях. Поэтому, если крыша протекает, жильцы узнают об этом не сразу.
Бесчердачные (синоним - совмещенные) покрытия могут быть скатными (мансардными) и плоскими. С плоскими совмещенными конструкциями мы знакомы по панельным «хрущевкам». Устройство мансарды позволяет использовать чердак как полноценную жилую площадь. Бесчердачная и мансардные крыши требуют хорошей теплоизоляции верхнего этажа. Совмещенной может быть и крыша одноэтажного здания.
Совмещенная двухскатная крыша в одноэтажном доме создает впечатление простора
Типы плоских покрытий
По компоновке плоские крыши достаточно похожи, различаются, главным образом, конструктивно. По взаимному расположению слоев утеплителя и гидроизоляции кроме обычного типа выделяют также инверсионные кровли, в этом случае гигроскопичный (водонепроницаемый) утеплитель располагается над гидроизоляционным слоем. В качестве несущих конструкций в плоских крышах могут использоваться сборный либо монолитный железобетон, металлопрофиль с металлическими балками, деревянные балки со сплошным настилом.
Конструкция кровли плоской крыши по железобетонной плите покрытия является многослойной
Площадь плоских крыш можно использовать, настелив покрытие, по которому можно ходить: керамическую либо тротуарную плитку, дощатый настил, либо устроив на крыше газон.
В Нью-Йорке принята программа превращения крыш общественных зданий в сады и газоны.
На самом деле устройство газона на крыше дома не так сложно, как можно подумать. Пожалуй, единственная вещь, которая стоит относительно дорого - гидроизоляционная полимерная мембрана. Все остальное достаточно просто, а уход за травой стандартный: ее нужно косить и поливать в засуху. Слой земли дополнительно защищает помещения зимой от холода, а летом от перегрева.
Конструкция газона на крыше довольна проста. Необходимо использовать надежную гидроизоляцию - кровельную полимерную мембрану
Детали скатной конструкции
Перед разговором о том, какие бывают формы крыши, определимся в основных деталях скатных крыш и терминах. Основные элементы: конек, наклонное ребро, ендова (разжелобок). Свесы подразделяют на карнизные (нижние) и фронтонные (торцевые или щипцовые). Для большинства видов кровельных покрытий кроме основного материала имеются отдельные доборные элементы для защиты и оформления деталей крыши.
Основные элементы скатных крыш являются стандартными.
Рассмотрим, какие бывают крыши домов в зависимости от конфигурации. Формы скатных крыш очень разнообразны. Чаще применяют наиболее простые по конструкции и рациональные односкатные, двускатные и вальмовые типы и конструкции крыш.
Частному застройщику среднего достатка доступны первые восемь типов из изображенных на иллюстрации. Остальные достаточно сложны и дороги в исполнении.
Рассмотрим отдельные типы крыш и их свойства подробнее.
Односкатное покрытие
Крыша с одним скатом максимально проста конструктивно, имеет минимальное количество деталей. Отсутствует конек, для невентилируемых кровельных покрытий (например, гибкая черепица, фальцевая кровля) нет необходимости в специальных вентиляционных элементах. Достаточно предусмотреть вентиляционную прослойку над утеплителем, а вентиляционные отверстия можно расположить в подшивке. Односкатная крыша не имеет ендов, ребер и коньков, которые больше всего подвергаются атмосферным воздействиям. Максимальный износ кровельного покрытия в холодном климате происходит в ендове, так как там дольше лежит снег и лед. Простая по форме крыша с уклоном в одну сторону подвергается равномерному воздействию осадков, ультрафиолета и ветра. Снеговая нагрузка также распределяется равномерно. При прочих равных условиях односкатная крыша прослужит немного дольше. И стоить будет меньше: проще стропильная система, минимальное количество не всегда дешевых доборных элементов.
Российский проект типового дома с односкатной крышей. Высокий скат с жилыми комнатами следует ориентировать на солнечную сторону
Односкатные крыши довольно популярны в развитых странах. Чаще они применяются для недорогого, либо, наоборот, престижного жилья. Для дома с мансардой один скат позволяет рационально организовать планировку, выведя под высокий скат жилые помещения, а под низкий - лестницы, санузлы, гардеробы. В жилище премиум-класса такая крыша дает возможность создать великолепный интерьер.
Для постройки этого загородного дома применены простые материалы: дерево, оцинкованный металлопрофиль и много стекла. Большие свесы крыши защищают стены от осадков, а помещения от перегрева. Атермальные витражи наполняют дом светом, открывают пейзаж и защищают людей от холода
Крыша с одним бочкообразным скатом выглядит достаточно интересно
Двускатная конструкция
Самая распространенная в мире форма. Двускатная (щипцовая) крыша традиционна почти для всех стран, где случаются хоть какие-то осадки. Соорудить несущую конструкцию для двух скатов ненамного сложнее, чем для одного. Она очень прочна, особенно если имеется возможность соорудить замкнутую стропильную систему, использовав затяжку.
Затяжка (2) стягивает стропильные ноги (1). От замкнутого треугольного контура на мауэрлат (3) и стены передается только вертикальная нагрузка.
При больших пролетах приходится использовать дополнительные опоры
Двускатная крыша проста в исполнении, экономна по материалам, ее не сложно возвести самостоятельно. Фронтоны служат лучшим, чем скаты, местом размещения окон, несложно оборудовать мансарду.
Двускатная крыша отлично вписывается в конструкцию каркасного дома, позволяет рационально использовать пространство верхнего этажа
Скаты не обязательно должны иметь одинаковый уклон, форма крыши может быть несимметрична. Уклон кровли определяется, главным образом, планировкой второго этажа.
Островерхие крыши фахверковых домов традиционно скрывали чердаки, где жители хранили часть припасов. В этом реконструированном доме чердак приспособлен под жилое помещение
Швейцарское шале имеет двускатную крышу с небольшим уклоном
Минимальный уклон и открытое пространство верхнего этажа создают чудный, просторный интерьер
Двухскатная крыша может иметь много вариантов. При плане дома более сложном, чем простой прямоугольник, неизбежны более сложные формы крыши.
Двухскатная крыша с дополнительным фронтоном. С натяжкой ее можно назвать многощипцовой
Двухскатная (как, впрочем, и односкатная) крыша прекрасно подходит для озеленения.
Уклон «зеленой» крыши не должен превышать 25°
Вальмовый вид
Вальмовая или четырехскатная крыша сложней двухскатной. Дороже обойдется как стропильная система, так и кровельное покрытие. Но не придется сооружать каменную кладку фронтонов. При недорогом кровельном покрытии (асбестовый шифер, ондулин) вальмовая крыша с учетом отсутствия фронтонов обойдется дешевле двухскатной. При более дорогом - вряд ли. Из положительных свойств вальмовой конструкции можно назвать оптимальное аэродинамическое сопротивление такой конструкции, что в целом может увеличить ее срок службы (ненамного). Скаты со всех сторон дома позволяют сделать большие навесы по периметру всего сооружения, обеспечив стенам наилучшую защиту от осадков. Но в организации чердачного пространства четырехскатная крыша проигрывает.
Простая по форме четырехскатная чердачная крыша
Существуют разновидности вальмовых крыш: полувальмовые (промежуточный тип крыши между двускатной и вальмовой), вальмовые с козырьком или их разновидности.
Основная часть крыши довольно сложной формы - полувальмовая. Справа пристроен эркер с многоскатной крышей, устроен фронтон.
Окна в вальмовой крыше приходится встраивать в скаты, в кровельное покрытие. Это усложняет их устройство и эксплуатацию и зачастую обходится дороже, нежели разместить окно в фронтоне.
Мансардные окна такого типа называют «бычий глаз»
Многоскатная разновидность
Вальмовой называют четырехскатную крышу. Но если дом имеет не четыре наружных угла, а более, скатов тоже будет больше. Крышу с количеством скатов более четырех называют многоскатной.
Многоскатная крыша сложна в устройстве
Шатровой называют четырехскатную крышу, все грани (скаты) и ребра которой сходятся в одной верхней точке. Горизонтального конька у такой крыши нет.
Шатровая крыша. На ней размещены сразу три типа мансардных окон
Мансардная конструкция
Мансардными называют крыши различных форм и типов, которые объединяет одна общая черта: форма ската выполнена ломаной, чтобы увеличить высоту помещений мансарды. Таким образом удается избежать устройства наклонных потолков, устроить полноценные комнаты наверху. Ломаный контур стропил может быть использован для типов любых крыш: двускатных, вальмовых, полувальмовых и так далее.
Собрана стропильная конструкция двухскатной мансардной крыши.
Конструкция мансардной крыши позволяет связать верхнюю и нижнюю балку (затяжку), стойки, стропила в единую ферму, что обеспечивает ей чрезвычайную прочность и позволяет несколько уменьшить сечение элементов каркаса.
Нагрузка от стропильной фермы мансардной крыши передается вертикально
Монтаж несущих конструкций мансардных крыш сложнее, чем для прототипов с прямым скатом. Несколько больше площадь кровли. Соответственно, выше стоимость. Однако эти расходы окупаются увеличением площади нормальной высоты на мансардном этаже.
Мансардная крыша на основе двухскатной. Дополнительные переломы в зоне карниза позволяют создать большие свесы, делают крышу отдаленно напоминающей китайские пагоды
Приятная глазу вальмовая мансардная кровля. Разделенные на разные объемы скаты, нижняя часть имеет криволинейную форму
Крыши сложной формы
Всяческие купольные, конические и сомкнутые крыши сложны в исполнении и были придуманы зодчими для оформления важных общественных сооружений. По прошествии периода «малиновых пиджаков» и «замков на рублевке» сложные крыши в архитектуре индивидуальных жилых домов встречаются нечасто.
Жилой дом со сложной купольной крышей
Иногда сложные крыши состоят из известных элементов и являются «гибридами» разных типов.
В этой крыше совмещены черты двухскатной, вальмовой, полувальмовой, пирамидальной и конической крыш
Но люди стремятся украсить свой дом, сделать его необычным. Иногда встречаются «гибридные» типы крыш, однозначное определение которым дать сложно.
Крытая натуральным шифером крыша определенно не плоская. Германия
Простая по форме, но необычная крыша. Если точнее, у этого дома их две, внизу и наверху
Крыша этой «землянки» была бы предназначена для катания на санках зимой, если бы в окнах не отражались пальмы. И какой это тип?
Выбор кровельного материала для скатной крыши
Виды кровли определяются материалом кровельного покрытия. Кровля может быть черепичной, металлической, гонтовой, медной и так далее. Выбор кровельного покрытия в первую очередь определяется финансовыми возможностями застройщика, эстетическими вкусами супруги и его самого, во вторую очередь - формой крыши и ее уклоном. Крыши криволинейных форм накрывают мелкоштучными либо гибкими покрытиями, листовые материалы более пригодны для простых односкатных и двускатных крыш. При наличии переломов (наклонные ребра, ендовы) раскрой листов менее рационален.
Таблица показывает минимальные уклоны крыши для разных типов кровельных покрытий
Для крыш простых форм можно использовать любые кровельные материалы без ограничений. Крыши сложной криволинейной формы можно оформить только мелкоштучным (натуральная черепица, сланцевый шифер, гонт, дранка), гибким (битумная черепица) покрытием. Подойдет также кровля из оцинкованной стали, меди, стали с титан-цинковым покрытием при условии индивидуальной нарезки элементов и изготовлении фальца по месту.
Итак, мы выяснили, какие бывают виды крыши. Что выбрать для себя? В первую очередь, крыша должна соответствовать бюджету. Чем сложнее форма, тем больше денег придется потратить. С двухскатной крышей справится любой застройщик. В Германии таких крыш процентов 80. А мы чем хуже? При наличии средств можно подумать о чем-то более оригинальном, но и простое можно сделать красиво.
