Как определить сечение провода? И мастера-новички, и простые ребята рано или поздно к этому вопросу приходят. Определение сечения провода помогает произвести замену проводки: нагрузку рассчитали и стало ясно, что данным условиям и току требуются определенные параметры сечения провода.
Допустим, 2,5 мм2. Вы покупаете кабель или провод, устанавливаете электропроводку. Через какое-то время внезапно повреждается линия. Канал вскрывают и выясняется, что изоляция проводов расплавилась. Если сечение не соответствует нагрузке, такая ситуация просто неизбежна.
На следующих графиках показана зависимость литсового провода с постоянным сечением меди и нескольких одиночных проводов разного диаметра. Путем уплотнения круглых литцевых проводов в квадратных профилях коэффициент заполнения может быть увеличен. Прикрепленную таблицу, зеленая линия. В этом случае близость обмотки позволяет еще раз увеличить коэффициент заполнения катушки.
Заполнение фаз в катушке
Этот фактор зависит от факторов заполнения литцевой проволоки и коэффициента упаковки катушек. Сечение поперечного сечения окна обмотки. Чьи полевые линии концентрически расположены вокруг проводника.
Поверхностный эффект и глубина поверхности
Ток вызывает внутреннее и внешнее концентрические магнитные поля в проводнике. Поэтому измеримое омическое сопротивление становится зависимым от частоты и возрастает с увеличением частоты.Поводом для случившегося может стать:
- неправильный расчет и подбор сечения провода;
- отсутствие технической информации на упаковке провода либо ее недостоверность.
Неправильное определение сечения может привести к негативным последствиям. Супер важно уметь грамотно производить калькуляцию параметров сечения. Так можно избежать неприятных ситуаций и сэкономить приличную сумму.
Последующий нагрев проводника и дополнительные электрические потери приводят к увеличению частоты. Более высокочастотные потери также могут быть вызваны так называемым внешним и внутренним эффектом близости. Μ 0 постоянная магнитного поля, проницаемость свободного пространства.
Упрощенная формула описывает поверхностный эффект только в тех случаях, когда δ меньше или равно одной трети от минимального диаметра проводника и менее четверти для квадратных конструкций. Влияние перемещения тока также может быть вызвано воздействием внешнего переменного магнитного поля смежных проводников или других электрических компонентов.
Сегодня редакторы рассказывают, как узнать сечение провода. Бонус — составили несколько вариантов вычисления, чтобы каждый смог выбрать для себя оптимальный.
Как определить сечение провода: 3 основных способа
Штангенциркуль
Карандаш + линейка
Таблица
Вариант №1: узнаем сечение провода при помощи штангенциркуля
Рисунок 1 - На проводе есть марка и сечение. Бывает, что кабель бракованный, то есть усеченный. Например, вам нужен ВВГ 3х2.5, но по факту 3х2.1, хотя на нем и указано 3х2.5Для определения поперечного или треугольного сечения жилы провода и кабеля применяют штангенциркуль. Ниже — пример расчетов с использованием прибора.
В отличие от вихревых токов, вызванных поверхностным эффектом, внешний эффект близости не является вращательно симметричным по отношению к центру проводника. Причина в том, что переменное магнитное поле создается внешним током. Поэтому он имеет почти тот же адрес в драйвере. Также здесь вихревые токи вызывают омические потери, которые приводят к очевидному увеличению омического сопротивления. Энергия, необходимая для перемещения этих вихревых токов, обеспечивается магнитными полями внешнего тока.
Самостоятельный выбор сечения провода для электропроводки
Из-за общей помехи между вихревыми токами и их магнитным полем, большие дополнительные потери частоты могут возникать в любом другом соседнем проводящем материале. Переменные магнитные поля простых проводов литсового провода также создают потери в соседних проводах «вихревыми» токами. Диаграмму приведенного ниже смещения. В качестве примера на следующем рисунке показано неоднородное распределение тока между соседними одиночными проводами.
Для начала работы вспоминаем формулу определения площади круга:
где п=3,14; r — радиус окружности.
Мы будем использовать упрощенный вариант формулы, адаптированный под наш случай:
d – диаметр окружности (жилы).
Для наглядности разделим число п на 4. В результате получается формула:
Определяем диаметр провода: так мы узнаем площадь поперечного сечения. Для этого необходимо очистить жилу провода. Потом измерить ее диаметр при помощи штангенциркуля.
Этот эффект показывает, что существует оптимальный диапазон частот для литцевого провода, в котором потери ниже, чем для сплошного проводника. Поэтому влияние близости и поверхности являются наиболее важными аспектами, которые следует учитывать для потерь на высокой частоте в электрических проводниках, поэтому доминирующим является влияние влияния внутренней и внешней близости. Для конкретной рабочей частоты, в большинстве случаев, только конструкция литцевого провода может помочь уменьшить эти потери.
Соотношение диаметра одиночного провода и частотного диапазона
В этом случае для каждого приложения должны быть указаны параметры конструкции, такие как количество одиночных проводов, диаметр одной проволоки, количество шагов группировки, длина вращения и направление вращения. В сочетании с простыми эмалевыми проводами, литц-провода называются высокочастотными литцами. Поэтому правильный выбор диаметра одного провода является важным соображением для каждого конкретного применения. В приведенной ниже таблице показано соотношение между рекомендуемым диаметром одиночной проволоки и диапазоном частот.
Получилось 1,78 мм. Это число необходимо поставить в выражение. В итоге:
Округлим до сотых и получим значение сечения провода 2,79 мм2.
Вариант №2: определяем сечение провода при помощи карандаша и линейки
Не у всех дома найдется специальное оборудование. Да и покупать его для разового использования глупо. Рассказываем, как определить сечение без профессиональных приборов.
Поэтому другая формула для расчета невозможна без лучшего понимания и дополнительных инструментов. С увеличением частоты ток течет все больше и больше через внешнюю поверхность проводника. С увеличением значений сопротивления омические потери возрастают и могут превышать потери постоянного тока на высоких частотах.
Наряду с правильным выбором размера простого провода конструкция конструкции литцевого провода играет не менее важную роль. Важной особенностью системы высокого качества является использование катушки с высоким коэффициентом добротности. Это сопротивление увеличивается с ростом частоты, под влиянием частотно-зависимого поверхностного эффекта и эффекта близости. А также приблизительно для примера плоской одиночной обмотки.
Берем провод и зачищаем его по длине. Достаточно 30-50 см. После наматываем провод на ручку или карандаш. Наматывать нужно плотно друг к другу. Потом считаем число получившихся витков, измеряем длину. Допустим, получилось 19 витков с общей длиной 32 мм.
Чтобы узнать диаметр, нужно длину разделить на количество витков. В нашем случае 32:19=1,684. По принципу, приведенному в первом варианте, подставляем диаметр в формулу. У нас получилось 2,23 мм в квадратах.
Коэффициент добротности катушки увеличивается с увеличением частоты и снова уменьшается в определенной точке из-за непропорционального роста высокочастотных потерь; Возможно положительное влияние конструкции литцевого провода. Автоматическая емкость катушки увеличивается с увеличением номера катушки.
Уменьшая длину спина, коэффициент добротности катушки можно увеличить в полном диапазоне частот. На этой странице мы научим вас правильно измерять электрические кабели, которые будут подключать аккумулятор и инвертор нашей фотоэлектрической или ветровой системы, для достижения оптимальной энергоэффективности всей системы.
Насколько этот метод точный? Величина погрешности будет зависеть от количества витков: чем их больше, тем меньше погрешность.
ВАЖНО! Этот вариант измерения не подходит для промышленных масштабов, однако, для домашнего режима — то, что нужно.
Благодаря простой программе расчета, путем введения мощности инвертора, полного напряжения батарей и длины кабеля, мы можем легко увидеть как рекомендованный диаметр, так и мощность, которая рассеивается вдоль этих кабелей при прохождении тока. Для записи десятичных чисел не используйте запятую, а точку. Обратите внимание, что увеличение напряжения, потеря мощности в кабелях значительно снижается.
Допускаются потери энергии до 1%. Каковы диаметры проволоки на рынке? Единица измерения - квадратные миллиметры. Каково влияние диаметра провода на эффективность моей небольшой фотоэлектрической или ветровой системы? Многие из нас уже знают, что чем выше диаметр электрического провода, тем ниже сопротивление, которое провод оказывает на ток. Например, проволока диаметром 6 мм² отличается меньшим сопротивлением, чем поперечное сечение провода 4 мм². Меньшее сопротивление означает, что, согласно Закону Ома, у нас будет меньше потерь энергии по тому же кабелю и, следовательно, больше электроэнергии, полезной для наших нужд.
Вариант №3: определяем сечение провода при помощи таблицы
Можно использовать и таблицы соответствия ПУЭ. Они упрощают работу, так как в них указаны длительные допустимые токи для медного и алюминиевого проводов. При этом учитываются разновидности изоляции и оболочки.
Ниже представлена таблица в упрощенном варианте для наиболее комфортного использования. С ее помощью можно определить сечение трехжильных, четырехжильных, а также пятижильных проводов в условиях однофазной и трехфазной нагрузок (220 В/380 В). Для этого достаточно знать ток нагрузки и ее мощности.
Расчет сечения кабеля по длине
Таким образом, электрический провод 1 мм² хорош для изменения токов до 4А, кабеля вместо 2, 5 мм ² до 10А, кабеля 4 мм ² до 16 А и т.д. это верно для длины кабеля до 50 метров. Понятно поэтому, что если у нас есть инвертор 1 кВт и напряжение батареи 24 В, у нас будет потеря в этом кабеле около 30 Вт, но если мы в четыре раза увеличим диаметр провода, потери также уменьшатся в четыре раза. Фактически, потеря составит 7, 5 Вт. Секция провода является важным параметром при разработке эффективной фотогальванической системы.
Расчет сечения жил
Хотя 40 К может показаться немного холодным, это почти вдвое превышает температуру, при которой химические соединения металлов становятся сверхпроводящими. Температура перехода на этом уровне может быть достигнута с помощью технологий, намного более дешевых, чем те, которые необходимы для обеспечения сверхпроводимости в сплавах ниобия. Возможные применения включают сверхпроводящие магниты и линии электропередачи.
- В воздухе (лотки, короба, пустоты, каналы)
| Ток, А | 220 В | 380 В |
|---|---|---|
| 19 | 4,1 | 12,5 |
| 25 | 5,5 | 16,4 |
| 35 | 7,7 | 23 |
| 42 | 9,2 | 27,6 |
| 55 | 12,1 | 36,2 |
| 75 | 16,5 | 49,3 |
| 95 | 20,9 | 62,5 |
| 120 | 26,4 | 78,9 |
| 145 | 31,9 | 95,4 |
| 180 | 39,6 | 118,4 |
| 220 | 48,4 | 144,8 |
| 260 | 57,2 | 171,1 |
| 305 | 67,1 | 200,7 |
| 350 | 77 | 230,3 |
Площадь сечения проводки
В течение десятилетий поиска сверхпроводников с постоянно растущими температурами перехода физики разработали практические правила о том, какие типы элементов можно объединить. Подтверждение открытия В начале новости анонса Акимицу распространяются только из уст в уста и по электронной почте. Когда новости дошли до нашей группы через несколько дней после съезда, мы задали ряд вопросов: можем ли мы изготовить твердые, высокочистые части вещества? И, наконец, не могли бы вы выделить некоторые из основных свойств этого химического соединения?
Сечение вводного провода: как узнать?
ВАЖНО! Номинал вводного автоматического выключателя обязательно нужно согласовывать в энергоснабжающем учреждении. Без этой процедуры его менять запрещено, потому что это может повлиять на селективность срабатывания аппаратов защиты, размещенных в цепи питания в ВРУ/ТП (в том числе и на выделенную мощность для определенного жилья).
К счастью, ответ на эти вопросы был да. Открытие Акимицу открыло для нас и других исследовательских групп исключительный период. Но испарение магния предложило альтернативный метод: мы могли бы запечатать кусок магния и немного порошкообразного бора в инертном танталовом сосуде и подвергнуть их температуре, достаточно высокой, чтобы расплавить магний, но не отпуская его введите кипение.
Вариации структуры играют фундаментальную роль в теории. Представьте себе, что тяжелые положительные ионы в кристаллической структуре удерживаются вместе сильными пружинами. Возбуждения, такие как тепло, проявляются как колебания отдельных ионов на характерных частотах.
Узнать параметры номинала можно двумя способами:
- в специализирующейся на энергосбережении организации;
- в документации, где указаны технические условия на присоединение к сетям.
Для наглядности возьмем условные значения ТУ. Например, мощность — 5 кВт, номинал вводного автомата — 25 А и однофазное питание (220 В).
Бор имеет два устойчивых, встречающихся в природе изотопа: бор 10 и бор. Эти провода более полезны, чем спеченные гранулы для многих измерений и применений, таких как магниты. Применение и потенциал. Хотя только при очень низких температурах сверхпроводимость сегодня имеет много применений и потенциальна для многих других. Некоторые из наиболее очевидных из них вытекают из способности сверхпроводников проводить высокие токи без потери энергии или сопротивления нагрева. примером являются сверхпроводящие магниты, способные создавать магнитные поля с более чем 20 теслами. низкотемпературные сверхпроводящие магниты, такие как они используются в лабораториях и в магнитно-резонансной томографии.
Все просто. Необходимо учитывать вид электропроводки, используемый материал для производства жил и напряжение. Сечение выбираем так, чтобы длительный допустимый ток кабеля был выше номинала вводного автомата.
Например, мы решили вводной кабель в дом осуществить медным трехжильным марки ВВГнг, прокладывая его открытым способом. Потому подходящее сечение составит не менее, чем 4 мм2, а это значит, что нужно купить ВВГнг (3х4).
Если сечение провода меньше требуемого
Еще одно предлагаемое приложение с высоким током тока - это линии передачи без потерь, способные проводить плотности тока намного больше, чем не сверхпроводящие. Прототипы на основе оксида меди, охлажденного до почти 70 К жидким азотом, были успешными при испытаниях.
Следовательно, Тс 20 К может означать рабочую температуру 10 К, а это означает, что сверхпроводник необходимо охлаждать жидким гелием, дорогостоящим и сложным вариантом. Слабые магнитные поля не создают смешанное состояние; сверхпроводник исключает эти поля изнутри и остается сверхпроводящим. Однако в промежуточных полях материал позволяет проникать в магнитное поле в виде небольших трубок магнитного потока, называемых вихрями. интерьеры этих трубок не являются сверхпроводящими, но вне них материал остается сверхпроводящим.
Помните про «условный ток отключения» автомата: автомат, предусматривающий номинальный ток 25 А, имеет «условный ток отключения» 1,45·25=36,25 А.
В таких условиях автомат в холодном состоянии отключится приблизительно через час.
Кабель с сечением 4 мм2 обладает длительно-допустимым током 35 А, показатель “условного тока отключения” составляет 36,25 А. Значения отличаются не сильно, можно ничего не менять. Однако лучше выбрать вводный кабель на 6 мм2 с длительным допустимым током в 42 А.
По мере увеличения силы приложенного магнитного поля процент материала, занятого расходомерами, увеличивается до тех пор, пока они не перекрываются полностью, и в этот момент весь материал теряет сверхпроводимость. Сила поля, в котором теряется сверхпроводимость, называется более высоким критическим полем и является ключевым свойством, которое на практике определяет степень полезности сверхпроводника. Температура также играет определенную роль в этих соображениях, поскольку сверхкритическое поле сверхпроводника изменяется с температурой.
Как определить, какое сечение провода розеточных линий?
У каждого электроприбора есть мощность. Параметры можно узнать в паспорте товара либо на наклейке, прилагаемой производителем. Измеряется она в Ваттах. В качестве примера предложим условные параметры.
Допустим, нужна питающая линия для стиральной машины. Мощность прибора — 2,4 кВт. Используем медный трехжильный кабель марки ВВГнг, прокладываем его так, чтобы его не было видно. Из этого делаем вывод, что сечение должно быть не менее 1,5 мм2. Это значит, что потребуется кабель ВВГнг (3х1,5).
Если использовать розетку только для подключения стиральной машины, этих параметров будет достаточно. Для защиты кабеля понадобится автомат с номинальным током 10 А.
Однако редко ставят розетки из таких соображений. Например, понадобится подключить в эту же сеть другое устройство, а у каждого электрического прибора своя мощность. Более целесообразно для розеточных линий использовать медный кабель, сечение которого 2,5 мм2. Для защиты нужно установить автомат с номиналом 16 А.
Как узнать сечение провода трехфазного двигателя?
Предположим, есть трехфазный асинхронный двигатель типа АИР71А4У2. Его мощность составляет 550 Вт, а обмотки подключены звездой на напряжение 380 В. Чтобы узнать, какое сечение будет оптимальным, необходимо посмотреть номинальный ток двигателя, который указан на наклейке устройства. Допустим, он составляет 1,6 А.
ВАЖНО! Иногда бывают так, что наклейки нет. Тогда можно поискать данные в справочных таблицах. Мы будем использовать медный кабель, проложим его по воздуху. Для определения сечения обращаемся к таблице. У нас получается 1,5 мм2. Его можно узнать и по мощности потребителя.
В зависимости от ситуации, можно выбрать самый удобный способ. Говорят, опытные электрики способны определить сечение визуально на глаз. Но пока новичкам мы советуем воздержаться и все-таки воспользоваться нашими рекомендациями. Гуд лак!
Очень часто перед покупкой провода возникает необходимость самостоятельно определить его сечение, чтобы не стать жертвой обмана. Помимо этого, измерять диаметр жил приходиться при добавлении новой электрической точки, если на старой проводке отсутствует буквенная маркировка. Далее мы расскажем Вам, как правильно произвести измерения и какие методики определения для этого можно использовать.
Важный момент заключается в том, что даже если Вы правильно осуществите все вычисления и выберите подходящее изделие, такая неприятность, как авария, все равно может возникнуть. Это связано с тем, что не всегда сечение жил, которое указано на , соответствует действительным значениям. В этом вина только завода-изготовителя, ведь, бесспорно характеристики не совпадают из-за каких-либо экономических «трюков» в компании. Иногда на прилавках вообще без маркировки, что также пускает под сомнение их качество.
Вы спросите: «Зачем компании портить свою репутацию?», на что можно сразу же найти несколько логических ответов:
- Завод решил сэкономить на качестве товара. К примеру, если сделать 2,5-милимметровую жилу тоньше на 0,2 мм.кв., можно выиграть несколько килограммов металла на 1 погонном километре. При массовом производстве экономия имеет приличные цифры.
- В борьбе за «место под солнцем» компании по изготовлению электропроводки пытаются переманить к себе потребителя, сделав цену ниже, чем у конкурентов. Соответственно низкая цена устанавливается за счет незначительного сокращения диаметра (на глаз не заметно).
Как вы видите, и тот и другой ответ вполне разумный, поэтому лучше себя предостеречь и сделать несколько простых вычислений, о которых мы и поговорим далее.
Способы определения
Существует несколько способов определения сечения кабеля. Все они сводятся к тому, чтобы сначала вычислить диаметр жилы, после чего с помощью небольших расчетов узнать окончательное значение.
Способ №1 – Приборы в помощь!
На сегодняшний день существуют инженерные приборы, с помощью которых можно запросто определить диаметр жилы провода либо кабеля. К таким приборам относятся штангенциркуль и микрометр (увеличьте фото нажатием, чтобы просмотреть все инструменты).
Данный способ определения наиболее точный, но «обратная сторона медали» заключается в стоимости самого штангенциркуля/микрометра. Цена, конечно, не космическая, но для единоразового использования нет смысла приобретать данный инструмент.
Чаще всего такой вариант выбирают профессиональные электрики, чья жизнь непосредственно связана с . Имея штангенциркуль можно точнее всего определить сечение провода своими силами. Преимущество данной методики заключается в том, что замерить диаметр жил можно даже на участке работающей линии (к примеру в розетке).
После измерения необходимо воспользоваться следующей формулой:
Не забываем, что число «Пи» составляет 3,14. Для максимального упрощения формулы можно 3,14 разделить на 4, после чего вычисления сведутся к умножению 0,785 на диаметр в квадрате!
Способ №2 – Использование линейки
Если Вы не желаете тратить деньги (а правильно и делаете!), то рекомендуем использовать простой «дедовский» способ для того чтобы определить сечение провода по его диаметру. Если имеются проволока, простой карандаш и линейка, найти ответ можно за считанные минуты. Все что Вам нужно — зачистить жилу от изоляции, после чего плотно накрутить ее на карандаш (как показано на картинке) и линейкой измерить общую длину намотки.

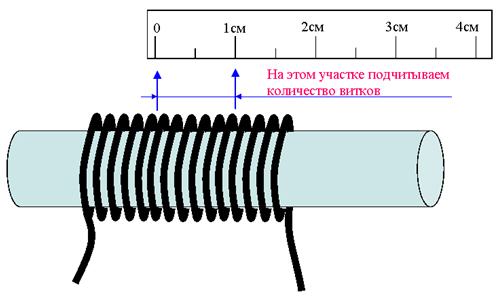

Суть способа заключается в том, что необходимо измерить общую длину намотанного проводника и разделить ее на количество жил. Значение, которое получиться – диаметр, который Вам нужно определить.
Несмотря на свою простоту, вычисления имеют свою особенность:
- чем больше жил будет намотано на карандаш, тем точнее выйдет результат, минимальное количество витков – 15;
- витки обязательно должны быть вплотную прижаты друг к другу, чтобы не было свободного пространства, которое значительно увеличит погрешность;
- определение необходимо осуществлять несколько раз (меняя начальную сторону замера, переворачивая линейку и т.д.). Опять-таки, чем больше вычислений – тем меньше погрешность.
Обращаем Ваше внимание на существенные недостатки данного способа. Во-первых, для измерения подойдут только тонкие проводники (из соображений того, что толстый кабель будет сложно накручивать). Во-вторых, в магазине перед покупкой для такой методики необходимо отдельно приобрести небольшой кусочек изделия.
После всех измерений необходимо воспользоваться все той же формулой, которую мы указали выше. На видео демонстрируется пример определения сечения проводника с помощью линейки:
- Помимо сечения изделия обращайте внимание на металл жилы. Медная либо алюминиевая жила должна иметь характерный насыщенный цвет. Если цвет сомнительный, то, скорее всего это сплав металлов, который позволяет сэкономить заводу-изготовителю свои средства. Такой сплав крайне опасен для , т.к. его токопроводимость и номинальные нагрузки в разы меньше, чем у оригинального изделия.
- Сечение нужно определять только по жиле. Даже если с виду изделие нормальной толщины, возможен такой вариант, что уменьшенные размеры жилы были компенсированны повышенным слоем изоляции.
- Если Вы сомневаетесь в размере проводника, приобретите провод большего сечения. Запас мощности точно не повредит Вашей электропроводке!

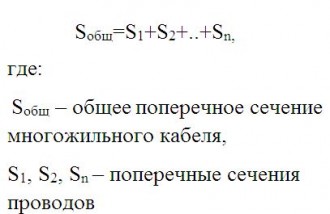

- Если Вы имеете дело с кабелем, расчет будет немного изменен (из-за того что кабель может состоять из n-го количества проводов). Чтобы правильно осуществить вычисления, Вам необходимо сначала определить диаметр каждого отдельного провода, после чего суммировать все значения и выбрать изделия согласно итоговому числу.
Видео инструкция
Мы нашли очень интересную видео инструкцию, в которой показаны не только как определить сечение провода, но и наглядный пример различного качества изделий от нескольких заводов изготовителей. Если Вы знаете украинский язык, то видео станет Вам полезным и сможет ответить на возникнувшие вопросы, если такие имеются!
Видео инструкция по определению сечения жилы микрометром
