Теплый пленочный пол под ламинат — инструкция по установке. Инфракрасный теплый пол под ламинат: какой выбрать ламинат и монтаж инфракрасного теплого пола Тёплый пол под ламинат инструкция

Ламинат - напольное покрытие, которое приобрело необычайную популярность в наши дни в силу свойственных ему преимуществ. Главное его достоинство - доступность с финансовой точки зрения. Также он практичен, обладает достаточно хорошим сроком службы, прост в укладке. А для любителей теплых полов, которые ценят уют и комфорт в своем жилище, использование ламинированных панелей в качестве финального покрытия - идеальное решение! Но далеко не все системы теплых полов можно монтировать под ламинат.

Теплый пол под ламинат

Существует три основных вида: электрический, водяной и инфракрасный теплый пол под решать, конечно, вам, но последний тип считается наиболее современным и модернизированным. Именно о таком теплом поле и пойдет речь в нашей статье.

ИК-пол под ламинат - удел современности

Электрический и водяной варианты постепенно уходят в прошлое. под ламинат, или, как его еще именуют, пленочный, завоевал огромную популярность у населения. Относительно небольшой показатель толщины и однородность ламинатных панелей обеспечивают эффективное распространение ИК-лучей по всей поверхности. А конструкционные особенности пленочного полотна (системы теплого пола) не позволяют излучению проникнуть вглубь основания, обеспечивая таким образом высокий уровень экономичности обогревательной системы.

Принцип работы инфракрасных теплых полов

Работа пленочных теплых полов основана на использовании специальной технологии, заключающейся в особенностях соединений из биметаллов. Когда установка подключается к электросети, по этим биметаллическим соединениям проходит ток, вызывая инфракрасные лучи, которые исходят от них.

Все за и против

Инфракрасный обладает рядом преимуществ перед своими конкурентами:

простота в монтаже;
возможность самостоятельной установки;
доступность;
качественная замена стационарного отопления (в районах с теплыми климатическими условиями);
отсутствие колебаний температурных режимов;
экономичный расход энергии.

Можно ли установить инфракрасный пол самостоятельно?

Теплый ИК-пол под ламинат не только сделает покрытие современным, но и придаст ему свойство функциональности, которое заключается в моментальном создании комфортного микроклимата в помещении/комнате в любое время суток и зимой, и летом. Произвести монтаж инфракрасного теплого пола под ламинат самостоятельно более чем реально. При этом нет необходимости прибегать к использованию дорогостоящих технологий и делать стяжку из бетона.

Необходимый инструментарий

Для работ понадобятся:

Виды инфракрасной пленки

Инфракрасная пленка классифицируется в зависимости от типа нагревательного элемента, а он может быть двух видов:

биметаллический;
углеродный.

Стоит отметить, что пленка углеродная считается более эластичной и долговечной.

Как положить инфракрасный теплый пол под ламинат: общие правила установки

Дистанционность. Систему теплого пола следует устраивать на определенном расстоянии от источников обогрева, таких как камины, батареи, печи и другие. Как правило, минимальный показатель такой дистанции составляет 50 сантиметров.
Свободное пространство. Разрешается монтировать исключительно на свободном от мебели пространстве инфракрасные теплые полы под ламинат. Отзывы свидетельствуют о том, что при установке системы под мебель или оборудование отопительная конструкция или весь пол в целом могут перегреться.

Доступность. Покрытие на полу должно поддерживать возможность контролирования функционирования конструкции и обеспечивать доступ к системе в любой момент.
Вентиляция. Как известно, ламинатному покрытию свойственна минимальная теплопроводность. Именно поэтому оно должно обладать качественной вентиляцией, которая отчасти зависит от правильной укладки ламината.

Делаем инфракрасный теплый пол под ламинат своими руками: инструкция по монтажу

Основным требованием при укладке теплого пола является ровное основание, не имеющее каких-либо бугров и трещин. Также в комнате должна находиться розетка, позволяющая подключиться к электросети в 220 В. После того как вы убедились в соответствии этим двум требованиям, следует приступить к следующим действиям.

Подготовительные и изоляционные работы

Шаг 1. Очистка основания. Проведение очистительных работ с целью ликвидации загрязнений и мусора. Рекомендуется задействовать пылесосное оборудование.

Шаг 2. Замеры. Необходимо замерить габариты помещения и сделать расчет материала. Укладывать ИК-пленку внахлест нельзя. Поэтому, если в силу размеров комнаты определенное количество цельных полос уложить не получается, то предусматривается возможность создания небольших зазоров между ними.

Шаг 3. Монтаж теплоотражающей подложки. под ламинат при укладке подразумевает использование специальной подложки с теплоотражающими свойствами. Застилается такой материал по всей площади помещения. В случае несоответствия размеров его можно укоротить.

Шаг 4. Обработка стыков подложки. Стыки теплоотражающего материала надо проклеить монтажной клейкой лентой с наружной стороны.

Шаг 5. Подготовка отопительной нарезать, руководствуясь размерами помещения. Делать надрезы можно только по участкам, которые окрашены в белый цвет.

Шаг 6. Укладка пленки. Нагревательная пленка размещается на полу по всей комнате, если она освобождена от громоздкой мебели. Если таковая имеется, укладку следует производить в свободных местах.

Шаг 7. Изоляция шин. Шины из меди в местах разрезов пленки следует изолировать электротехнической клейкой лентой, перекручивая ее через место среза. Очень важно при этом, чтобы под ленту не попал воздух.

Шаг 8. Обработка заземляющей шины. Шину, которая, как правило, располагается в центральной части отопительного полотна, необходимо отогнуть с двух сторон. При этом срезы задеваться не должны, собственно говоря, так же, как и оставшиеся белые участки.

Шаг 9. Изоляция пленки на том участке, который освобожден от заземляющей шины из меди. Используется электротехническая клейкая лента. Приклеивать ее нужно так, чтобы оставался загиб на изнаночную сторону.

Шаг 10. Изоляция срезов ИК-пленки скотчем, который наклеивается на ½ ширины и перегибается через срез.

Припаивание проводов и подключение терморегулятора

Шаг 11. Выравнивание пленки по месту укладки и ее крепление к подложке с той стороны, которая противоположна стороне размещения температурного регулятора.

Шаг 12. Пайка проводов, которые соединяют отдельные участки пленки. Пленку отогнуть с той стороны, где установлен регулятор температурный, так, чтобы ее изнаночная сторона смотрела вверх. С целью повышения уровня комфортности при выполнении работ разрешается на время зафиксировать пленку монтажной клейкой лентой. Далее начинается подготовка материалов: установочного провода, показатель сечения которого составляет 2,5 м 2 , паяльного инструмента мощностью не более 60 Вт, припоя. С шин защитного предназначения, которые располагаются по краям пленки, посредством использования нагретого паяльника или канцелярского ножа удаляют изоляционный слой. Паяльным аппаратом намечаются края среза, изоляция плавится. После этого остается только произвести зачистку ножом.

Шаг 13. Соединение участков пленки параллельно методом спаивания. Зачистка установочного провода от изоляционного покрытия должна осуществляться аккуратно на площади, которой будет достаточно для пайки. При этом жила провода не надрезается. Соединяя участки пленки, следует руководствоваться правилом «фаза-ноль». Исходя из этого, рациональнее использовать провод с разноцветным изоляционным покрытием. Во время пайки нельзя, чтобы провода пересекались, а также были слишком натянуты. В противном случае не избежать их повреждения или обрыва.

Шаг 14. Изоляция мест пайки. Места, где спаяны провода, изолируются электротехнической клейкой лентой.

Шаг 15. Монтаж температурного датчика пола. Устанавливают такой прибор под пленку, в углубление, которое сделали заранее в подложке с теплоотражающими свойствами. Термодатчик укладывается под пленку в центральной части ее рабочей зоны, в самом теплом месте комнаты. Выполняя последнее требование, риск перегрева пленки мастер сводит на нет. Провод, который входит в комплект с термодатчиком, прокладывают по подложке и ведут к терморегулятору. Последний фиксируется к подложке при помощи монтажного скотча.

Шаг 16. Зачистка проводов, лужение их концов и подсоединение к определенным клеммам температурного регулятора. Аналогичным образом нужно подсоединить установочный провод, который идет к нагревающим шинам пленки, и питательный кабель.

Шаг 17. Следуя предыдущему алгоритму действий, нужно соединить заземляющие шины пленки. Они зачищаются, подрезаются и соединяются посредством использования полоски из меди или кабеля. Провода на выходе помещают в гофрированную трубу.

Шаг 18. Фиксация пленки. Крепить пленку нужно на подложке, используя монтажный скотч. При этом нельзя, чтобы отдельные участки пленки ложились друг на друга внахлест.

Тестирование и укладка ламинатных панелей

Шаг 19. Крепление заземляющего провода, выведенного из гофрированной трубы, к контакту заземления температурного регулятора, а если такового не имеется, к контуру заземления.

Шаг 20. Проверить до укладки нужно инфракрасный пленочный теплый пол. Монтаж под ламинат осуществляется только после предварительной проверки работоспособности тепловой конструкции. Для этого его следует подключить к электросети в 220 В, установить температурный регулятор в среднее положение и запустить нагревательный процесс, нажав тумблер. В таком состоянии продержать не более 1 минуты, после чего качество и степень нагрева всех частей пленки проверяют рукой.

Шаг 21. Очистка. Ликвидация остатков монтажного кабеля и прочего мусора. Считается допустимым использование пылесоса.

Шаг 22. Укладка полиэтиленовой пленки с целью улучшения ее гидроизоляционных свойств. ИК-пленка укрывается полиэтиленом так, чтобы был нахлест на стены где-то 15-20 см. Показатель толщины должен быть более 160 мкм.

Шаг 23. Укладка ламината.

Скажем коврам нет

Помните! Не рекомендуется использовать в качестве декора и оформления интерьера в комнате ковры и другие напольные покрытия, если установлены инфракрасные теплые полы под ламинат. Отзывы потребителей подтверждают это. Ведь подобные вещи создают эффект задержки теплого воздуха, что может стать причиной перегрева настила. Например, если палас постелить там, где установлен терморегулятор, реле питания будет систематически выключаться, а значит, об эффективности обогрева помещения или комнаты не может быть и речи.

Перед тем как укладывать инфракрасный теплый пол под ламинат, следует составить соответствующую схему, учитывая следующие нюансы:

Регулятор температуры должен располагаться на высоте 15 см от пола в наиболее доступной и удобной зоне.
Температура поверхности ламинатного пола в целом находится в прямой зависимости от того, в каком месте будет помещен термодатчик. Оптимальным является расположение устройства неподалеку от окон или дверей - там, где наиболее прохладно.
Укладка инфракрасного теплого пола под ламинатзапрещена под установленной мебелью и оборудованием. Если за неимением достаточного пространства в комнате это требование нарушается, то обязательно создание так называемых воздушных карманов, минимальный показатель высоты которых составляет 10 см.
Крайние полотна пленки не должны быть плотно прижатыми к стеновой поверхности. Они должны находиться на расстоянии от стены примерно в 15-40 см по всему периметру. При этом длина полотна не должна быть более 8 см.
Разрезать пленочные нагреватели следует только в специальных местах.
Расположение системы инфракрасного пола под ламинат внахлест недопустимо.

Что говорят пользователи?

Большинство людей, которые имеют ламинатное напольное покрытие, выбирают инфракрасные теплые полы под ламинат.Отзывы, однако, есть как положительные, так и отрицательные.

Одни отмечают эффективность таких полов как обогревательной системы в целом для помещения. Другие же жалуются на неэстетичный внешний вид из-за потери ровности ламинированного пола, а также на неустойчивость конструкции. Недостатки, о которых говорят пользователи, могут стать следствием пренебрежения тем или иным правилом монтажа или эксплуатации, поскольку очень важно правильно устанавливать инфракрасные теплые полы под ламинат. Отзывы при выборе типа обогрева для пола, конечно, прочитать стоит, но близко к сердцу их воспринимать все же не нужно. Лучше изучите технические характеристики ИК-пленки и самого ламинированного покрытия при выборе, а монтажные работы доверьте специалисту, если сомневаетесь в собственных силах.

Использование ламинированных панелей в качестве напольного покрытия с каждым днем становится все популярнее. Покрытие внешне смотрится весьма красиво, при этом цена остается доступной практически для каждой современной семьи даже со средним уровнем дохода. Материал способен практически в полной мере имитировать натуральную древесину, привнося в интерьер свой неповторимый комфорт и уют. Конечно, до уюта от настоящего дерева еще весьма далеко. Однако существует промежуточный вариант, дающий возможность решить такую проблему – а именно, использовать пленочный теплый пол под ламинат. О нем, собственно, и пойдет речь ниже.

Изо всех разновидностей теплых полов именно инфракрасный пленочный пол под ламинат будет оптимальным выбором, так как он идеально подходит для укладки под данное покрытие. А если сюда еще добавить и легкость укладки пленочного отопления, в данном случае и сомневаться не приходится – смело останавливайте свой выбор именно на этом варианте.

Как работают инфракрасные теплые полы, и каковы их основные плюсы

Большая часть систем отопления работает по принципу простого теплообмена. То есть, к примеру, обычные радиаторы отдают тепло воздуху, после чего оно благодаря естественной конвекции расходится по помещению. Инфракрасного излучения в данном случае практически не наблюдается.

По схожему принципу работает и водяное или электрическое отопление для пола. Разница лишь в том, что подогреву поддается не сам радиатор, а вся стяжка, в которой проходят трубы или греющий кабель. Лишь после того, как прогреется стяжка, тепло потихоньку начинает передаваться напольному покрытию, а уже потом прогревается и сам воздух в помещении.

Такой метод обогрева требует значительных энергоресурсов на предварительный разогрев пола, однако и остывание в данном случае проходит значительно дольше.

Если уложить инфракрасную пленку под ламинат – теплый пол в таком случае будет работать совсем по другому принципу. В данном случае между слоями прозрачного полиэстера наносят карбоновую пасту в виде параллельных полос. С обеих сторон они подключаются к медной шине, которая находится под напряжением. Проходя через нагревательный элемент, переменный ток преобразуется в инфракрасное излучение с длиной волны около 5-20 мкм. Такие лучи прогревают все предметы и поверхности, расположенные на их пути. В результате, энергия не передается на расстояние, а аккумулируется. Аналогичным образом воздействуют солнечные лучи - они прогревают все предметы, на которые попадают.

Использование для обогрева помещений настенных, потолочных и навесных приспособлений, генерирующих инфракрасное излучение, стало довольно популярным. И не зря, ведь такое оборудование является весьма эффективным.

Вот почему потребители все чаще отдают предпочтение монтажу инфракрасного пленочного теплого пола под ламинат, чтобы сделать атмосферу в комнате уютной и сэкономить на обогреве.

Среди преимуществ пленочных теплых полов можно назвать:

Малая толщина пленки – около 0,5 мм, позволяет разместить теплый пол под любым напольным покрытием. Перед тем, как укладывать пленочный теплый пол, не требуются работы по заливке стяжки или размещению слоя термоизоляции. Кроме того, такая пленка не поднимает уровень пола, что очень важно для квартир в многоэтажных домах.
Инфракрасный теплый пол обеспечивает равномерный прогрев поверхности. Это особенно актуально, если был произведен монтаж теплого пола под ламинат. Дело в том, что это напольное покрытие чувствительно к перепадам температур и может рассыхаться или вспучиваться. Пленочный пол позволяет избежать таких последствий, поскольку не прогревается более 40 ℃, что приемлемо для ламината.
В многоквартирных домах заливать дополнительную стяжку под теплый пол подчас бывает невозможно, чтобы не утяжелять конструкцию. Установка теплого пола под ламинат не нуждается в заливке стяжки.
Излучение инфракрасного пленочного пола проходит сквозь ламинат, прогревая его, и параллельно передает тепловую энергию прочим объектам, расположенным на его поверхности. Благодаря этому в помещении создаются комфортные условия.
Обогрев помещения инфракрасными теплыми полами позволяет избежать пересушивания воздуха. Согласно некоторым исследованиям они ионизируют воздух, делая его полезным для людей с хроническими заболеваниями дыхательных путей.
Излучение инфракрасных тепловых волн начинается практически сразу же после включения оборудования. В связи с этим, температура воздуха достигает нужных показателей очень быстро. Если ваше жилье оборудовано современной системой «умный дом», управление инфракрасным теплым полом можно интегрировать в его программу. Запрограммировать такую систему заранее, задав режим и время прогрева, либо произвести дистанционное включение посредством интернета или мобильной связи.

Комплектация пленочных теплых полов

Инфракрасный пленочный теплый пол поставляется в точке продажи в полной комплектации, в которую входят:

Инфракрасные пленочные маты со стандартной шириной в 50 или 100 см. Длина таких полос может варьироваться, однако не должна выходить за пределы 8 м. Обрезать полотнище под нужный размер можно по полосам разметки. Как правило, пунктирная линия с изображением ножниц проходит через каждые 25 см. Обрезку производят только по разметке, поскольку на этих участках размещают небольшие площадки с серебряным покрытием, которыми пленочный теплый пол подключают к питающим кабелям.
Клеммы, которыми производится подключение нагревательных элементов к кабелю питания. В некоторых случаях питающие кабели поставляются в комплекте с теплым полом. Кроме того, обычно в комплект входит битумная лента, которая служит изоляционным материалом. Приобретая пленочный пол, обратите внимание на наличие такой изоляции.
Термодатчик с кабелем нужной длины также входит в комплект. Он нужен для регулирования температуры нагрева.
Терморегулятор, то есть блок управления системой теплого пола. По типу регулирования он может быть электромеханическим или электронным. Вне зависимости от типа индикаторов, дизайна или схемы регулирования, подключение терморегулятора к термодатчику, нагревательным элементам и сети питания будет одинаковым.

Перед тем как уложить пленочный теплый пол, нужно правильно выбрать его удельную мощность. Стандартными показателями считаются 150 и 220 Вт/м 2 , иногда в продаже можно встретить и более мощные приборы – 440 Вт/м 2 . Однако в условиях городской квартиры достаточным показателем будет 150 Вт, поскольку в противном случае поверхность пленки будет нагреваться более 40 ℃, что пагубно влияет на состояние ламината.

Согласно инструкции укладка теплого пола под ламинат должна выполняться на подложку с толщиной не менее 3 мм. Желательно использовать фольгированный материал, который будет отражать инфракрасные лучи по направлению в комнату. Тем не менее, проследите, чтобы поверхность подложки не проводила ток. Между собой полотнища подложки стыкуются с помощью специального скотча.

Составление схемы укладки под ламинат - как укладывать правильно

Первый шаг на пути к обустройству системы пленочного теплого пола – это составление подробной схемы размещения нагревательных элементов, управляющих узлов и подключения их к источнику тока. Данная работа должна быть произведена еще до покупки комплектующих.

Для составления схемы важно учесть такие принципы:

По инструкции пленочный теплый пол под ламинат не должен покрывать всю поверхность целиком. Участки, где будет размещена тяжелая мебель, оставляют свободными. Это важно, поскольку в закрытом пространстве теплообмен поверхности ламината с окружающим воздухом будет нарушен. В результате, мебель и даже ламинат начнут портиться из-за перегрева, а нагревательные элементы пленочного теплого пола будут потреблять лишнее количество энергии и быстро выйдут из строя.
По аналогичным причинам инфракрасную пленку стоит размещать с отступом от стен и стационарных отопительных приборов, например труб или радиаторов. Согласно нормам данное расстояние должно составлять не менее 25-30 см.
Раскатывать пленочные теплые полы следует вдоль длинной стены, чтобы снизить до минимума число соединений.
Ни в коем случае нельзя разрезать инфракрасные пленочные теплые полы в местах, где нет специальной графической разметки – это приведет к порче материала.
Если настил нагревательных элементов инфракрасной пленки необходимо выполнить в несколько рядов, между ними обязательно нужно ставить расстояние в 5 см. Ни в коем случае нельзя выполнять укладку такой пленки внахлест.
Как правило, комфортные условия в помещении можно создать, если покрыть инфракрасными пленочными полами около 60-70 % площади покрытия. В детских комнатах или зонах отдыха взрослых можно дополнительно настелить теплые полы.

Очень важным аспектом при подключении теплого пола под ламинат является прокладка кабеля. Заранее стоит определиться с локализацией блока управления, то есть терморегулятора. Этот узел нужно устанавливать не ниже 50 см от поверхности пола. Кроме того, на расположение терморегулятора влияет удобство выполнения проводки питающего кабеля 220 В, а также подключение проводов от нагревательных элементов.

Совокупная мощность инфракрасных теплых полов в доме может достигать высоких показателей. Следовательно, перед тем, как подключить теплый пол под ламинат, стоит провести для него отдельную линию питания с кабелем нужного сечения и автоматом. Оптимальным считается вариант, когда в схеме присутствует устройство УЗО, обеспечивающее безопасность. Не рекомендуется подключать теплый пол к стационарным бытовым розеткам.

Доступные в продаже терморегуляторы обычно подходят для монтажа в стандартное гнездо для розетки, установленное в стене. Чтобы подвести к нему кабель, в стене до уровня пола придется пробить штробы с параметрами 20×20 мм, в которые будет помещена гофротруба сечением 16 мм. По ней и будет проходить скрытый провод. Как вариант, под кабель можно закрепить на стене кабель-канал, то есть декоративный короб.

Обратите внимание, что электропровода на поверхности пола не должны пересекаться. При этом можно выбрать разные схемы подключения инфракрасного пленочного теплого пола, исходя из конкретных условий. Наиболее часто предпочитают подключать питающие кабели с одной стороны нагревательных элементов.

В некоторых случаях схему электропроводки придется усложнить. Если нужно подключить фазный и нулевой провод с противоположных сторон пленочного пола, стоит соблюдать особую осторожность. Ни в коем случае нельзя подключать на одну медную шину сразу два контакта – иначе, короткого замыкания не избежать.

Последнее, что стоит предусмотреть на схеме, это локализация термодатчика. Его устанавливают посередине ширины пленочного мата, с отступом от стены не менее 50 см. Идеально, если термодатчик будет находиться в наиболее холодной точке помещения. Однако это не всегда выполнимо ввиду ограниченной длины его кабеля, наращивать которую нельзя.

Грамотно составленная схема укладки пленочного теплого пола позволит определить необходимое количество комплектующих, чтобы можно было начать работу.

Предварительные работы

По инструкции монтаж теплого пола под ламинат можно производить только на предварительно подготовленное основание – ровное, без дефектов поверхности, покрытое грунтовкой.

Дальнейшие подготовительные работы сводятся к следующему:

Вся поверхность чернового пола должна быть тщательно очищена от пыли и любых фрагментов мусора – это позволит избежать повреждения подложки и пленки с нагревательными элементами.
На следующем этапе на поверхности пола по всей площади помещения необходимо расстелить специальную подложку под ламинат. Укладывать подложку необходимо фольгированной стороной к верху. Укладка отдельных полотен производится встык с фиксацией к поверхности пола на двухстороннем скотче. Кроме того, швы между полосами проклеивают строительным скотчем с фольгированной поверхностью.
Выбирая подложку, обратите особое внимание на ее толщину. Ее должно быть достаточно, чтобы при укладке в прорезанные пазы термодатчика кабелей, клеммных соединений и заизолированных контактов, уровень пленочного покрытия не поднимался. Кроме того, конструктивные элементы системы не должны мешать укладке ламината.

Монтаж и подключение пленочного инфракрасного пола

Прежде всего, расположите заранее составленную схему перед собой и приступайте к работе очень тщательно, сверяясь с планом. Обратите внимание, что при нарезке или монтаже нагревательной пленки, а также во время укладки финишного покрытия, нельзя допустить повреждения ее элементов.

Если все-таки произошел порыв или разрез токопроводящего или излучающего компонента пленки, весь фрагмент до линии разметки необходимо вырезать и заменить.

Монтаж пленочного пола производится в такой последовательности:

Нагревательные элементы расстилают по поверхности пола так, чтобы медные шины были расположены блестящей стороной вниз. Чтобы пленка не двигалась, ее можно приклеить к подложке скотчем.
Места разреза токопроводящих шин, если они не будут задействованы для коммутации кабелей, сразу после укладки изолируют специальной битумной лентой, которая поставляется в комплекте. Ею проклеивают контакты с обеих сторон, после чего плотно обжимают, чтобы добиться герметичности соединения.
В поверхности подложки в том месте, где будет расположен термодатчик с кабелем, необходимо прорезать под них паз. Укладку корпуса термодатчика нужно выполнить так, чтобы он находился на черной карбоновой полосе в центре нагревательного мата. Чтобы датчик не сдвинулся, его приклеивают битумной лентой. Только после этого можно укладывать сверху нагревательные элементы.
На следующем этапе выполняется подключение пленочных теплых полов к питающим кабелям с помощью клемм. Как правило, используются клеммы клипсового типа. Чтобы закрепить клемму, ее верхнюю пластину вставляют в контактный разрез таким образом, чтобы вторая часть крепления располагалась снизу пленки. Далее производят обжимку клипсы пассатижами. Делать это нужно аккуратно, но очень плотно, чтобы получился полноценный контакт с участком медной шины с серебряным покрытием.
Иногда клеммы закрепляются по принципу заклепок – в таких случаях принцип их фиксации подробно оговаривается в инструкции производителя.
Согласно подготовленной схеме начинают прокладку питающих кабелей. Концы проводов зачищают примерно на 1 см и вставляют их в клеммы, прикрепленные к нагревательным матам. После этого клемму обжимают пассатижами.
Следующим этапом является изоляция всех соединений. Битумная лента проклеивается с верхней и нижней стороны нагревательной пленки. Важно, чтобы были изолированы все металлические фрагменты. По завершении обжимки получают абсолютно герметичный узел, внутрь которого не может попасть влага ни при каких обстоятельствах.
Когда подключение питающих кабелей и изоляция клемм будет завершена, все элементы размещают в предварительно прорезанных в подложке пазах и проклеивают скотчем.

Запуск системы обогрева после соединения ее с терморегулятором

Последовательность подключения к терморегулирующему устройству будет таковой:

После того, как все работы по укладке будут завершены, все провода нужно будет подключить к терморегулятору. Стоит учитывать один важный нюанс – если с одним прибором управления будет соединяться несколько зон теплого пола, то скруток проводов не должно быть. Провода должны быть соединены лишь специальными клеммными соединениями.
Подключение проводов к разъемам управляющего блока терморегулятора должно происходить согласно схемы, которая присутствует в технической документации. В ней всегда можно найти точки входа питания (L и N – фаза и ноль), заземления, термодатчика, а также элементы обогрева, которые в данном случае являются нагрузкой. Как правило, возле значка резистора указана предельная нагрузка в Ваттах или амперах. После подвода всех проводов их прячут в специальный канал, а терморегулятор устанавливают в специально отведенное для этого место.
К пробному пуску системы переходят после дополнительной полной проверки всех соединений. При корректном функционировании установленной системы ее обесточивают и приступают к укладке ламината.
Чтобы сделать пленочные обогреватели еще более безопасными, можно произвести их дополнительную защиту от возможных повреждений в процессе укладки панелей покрытия. Можно будет предотвратить случайное попадание на них жидкости в случае разлива на пол больших объемов воды. Для этого отлично подойдет укладка слоя полиэтиленовой пленки толщиной 200 мкм – она не ухудшит эффективность инфракрасного излучения. Отдельные отрезки такой пленки стелют с нахлестом в 150-200 мм, а стыки при этом заделывают скотчем.
Укладка ламината поверх инфракрасного пленочного пола для обогрева по большому счету основана на тех же принципах, что и обычная укладка. Нужно руководствоваться рекомендациями по определенной модели напольного покрытия с учетом конфигурации помещения.

В конце работ по укладке ламинированного покрытия можно будет задействовать отопительную систему на основе инфракрасного пленочного пола. Стоит отметить, что в данном случае стоит быть особенно осторожным для того, чтобы ламинат успел адаптироваться к условиям обогрева.

Рекомендуется не включать подогрев сразу на максимум, а задать сначала температуру в пределах 15-20 о С, наращивая по 5 градусов каждый день, доводя температуру до нужного уровня. Такой подход позволит, кроме всего прочего, путем подбора температуры определить самый подходящий режим работы «теплого пола».

Установив теплый пол под ламинат в качестве единственного или дополнительного способа обогрева помещения, можно существенно увеличить степень комфорта по сравнению с другими вариантами. Чтобы составить схему размещения элементов и выполнить монтаж всей системы, необходимо ознакомиться со спецификой проводимых работ. Согласны?

Мы расскажем, как подобрать напольное покрытие, способное работать в тандеме с греющей пленочной системой. У нас вы узнаете, как грамотно расположить составляющие теплого пола и как их правильно подключить. С учетом наших советов вы сможете самостоятельно выполнить все этапы непростой, но вполне доступной работы.

Качество работы и срок эксплуатации теплого пола, уложенного под ламинированные панели, зависит от параметров приобретаемого оборудования и материала вкупе с пониманием особенностей их сочетания.

Для самостоятельной разработки схемы размещения инфракрасных полос необходимо учитывать физические особенности такого обогрева.

Параметры инфракрасного пленочного пола

Пленочный обогреватель представляет собой гибкое узкое полотно, размещаемое под напольным покрытием и содержащее нагревательный элемент. Он производит преобразование электрической энергии в тепловые волны инфракрасного диапазона.

Нагрев ламината или другого материала происходит снизу по причине попадания на него излучения. После прогрева поверхности пола по толщине происходит отдача тепла в воздушную среду отапливаемого помещения.

Галерея изображений

В качестве нагревательного элемента ИК систем используется карбоновое сплошное или полосатое напыление, закрытое с обеих сторон лавсановой или полиуретановой пленкой. По краям полотен установлены токоведущие биметаллические шины, передающие энергию нагревательному элементу.

Толщина такой конструкции варьируется в пределах от 0,2 до 2 мм, наиболее часто в продаже присутствуют полотнища толщиной от 0,3 до 0,5 мм. Стандартные размеры ширины одной полосы составляет 50, 60, 80 и 100 см.

Возможность приобретения по метражу инфракрасного теплого пола различной ширины позволяет реализовать практически любую схему расположения нагревательных полос

Любая пленка может быть разрезана по длине в специально предназначенных и маркированных для этого местах. Величина шага отреза приблизительно равна 20 см, поэтому без труда можно получить полотнища нужной длины.

Завершив подготовку инфракрасных полос к сборке теплого пола, приступаем к основной работе:

Галерея изображений

Размещение фрагментов термопленки

Полосы термопленки разрезают на фрагменты нужного размера и укладывают медной полосой вниз или вверх в зависимости от указаний производителя. Необходимо их расположить таким образом, чтобы осуществить подводку электрического кабеля только с одной стороны.

При простой геометрии схемы укладки инфракрасной пленки, подключение ее к электрической сети осуществляют с одной стороны, чтобы уменьшить общую длину проводов

Как правило, укладку под ламинат нагревательных полос тёплого пола выполняют встык. Однако для некоторых моделей существует минимально допустимое расстояние между ними, которое указывают в инструкции. Его необходимо соблюдать во избежание перегрева системы. Ни в коем случае недопустимо накладывать полосы внахлест токоведущих шин друг на друга.

Увеличение расстояния между полосами больше минимально допустимого не станет причиной неправильной работы теплого пола. В этом случае нагрев ламината будет неравномерным, что приведет к созданию теплых и холодных зон на полу. Однако такие зоны практически не ощутимы вследствие небольшого перепада температур и существования эффекта рассеивания тепла.

Изоляция и подключение к электричеству

Обычно помимо термопленки в комплектацию входит самоклеющаяся изоляционная битумная (бутилкаучуковая) лента и контактные зажимы для подключения пола к электросети. Иногда набор включает также провода с сечением, необходимым для пропуска тока заданной мощности.

Битумной самоклеящейся изоляцией закрывают те места разреза медно-серебряной шины и с противоположной стороны полосы ее “открытых” контактов, которые не будут использованы при подключении к электросети. Важно не допустить образования воздушных пузырей между изоляцией и шиной.

Преимущество битумной изоляции заключается в том, что при первом включении в электрическую сеть она нагревается и, принимая форму защищаемого соединения, максимально герметизирует его

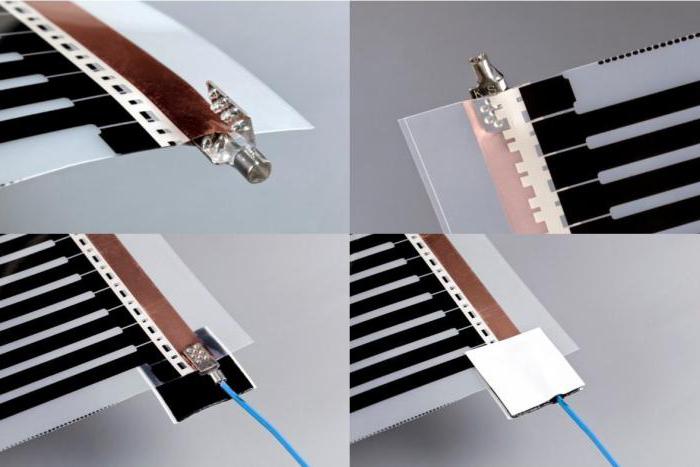

В каждое место подсоединения проводов на медную шину устанавливают контактную клипсу таким образом, чтобы одна ее сторона зашла внутрь термопленки, а вторая осталась снаружи, поверх медной полосы. Затем с применением пассатижи производят плотный обжим клипсы.

После этой процедуры полосы термопленки фиксируют скотчем между собой, а также соединяют с теплоотражающим материалом, чтобы избежать сдвига при последующих работах.

Зачищенные концы проводов подсоединяют к клипсам методом обжима. Каждое такое место необходимо закрыть битумной изоляцией, наложив ее сверху и снизу соединения.

Подключение терморегулятора и тестирование системы

Устройство управления редко входит в комплект поставки, поэтому нужно приобрести отдельно. Так как требуется высокая точность регулировки температуры нагрева ламината, то необходимо использовать прибор электронного, а не механического типа.

Датчик температуры пола прикрепляют снизу пленки к черной полосе нагревательного элемента. Эту процедуру можно выполнить с применением битумной изоляции.

В теплоотражающем материале делают специальные вырезы под датчик температуры, а также места установки клипс и . Это необходимо для сохранения гладкости поверхности для выполнения работ по укладке ламината. Поместив датчик в углубление, его необходимо заклеить битумным изоляционным скотчем.

Толщина теплоотражающего материала не менее 3 мм, поэтому размещенные в вырезах провода, зажимы и термодатчик не создают бугры, что важно для укладки ламината

Терморегулятор монтируют на стене в месте, наиболее удобном для жильцов квартиры. Подключение проводов проводят согласно инструкции к устройству.

Если максимальная мощность теплого пола превышает 2 кВт, то подключение к электросети производят через отдельный автомат. Для влажных помещений, таких как ванна или санузел, при отсутствии заземления необходимо включить в электрическую цепь устройство защитного отключения.

До укладки гидроизоляционного слоя и ламината необходимо провести тестирование системы. Температура тестирования может быть небольшой, так как основная цель заключается в проверке соединений проводов с элементами инфракрасного пола на отсутствие искрения, а также факта нагрева каждого фрагмента.

Настил гидроизоляции и ламината

Сверху теплого пола производят укладку защитного гидроизоляционного покрытия в виде пленки. С учетом ее незначительной толщины, не влияющей на рельеф поверхности, достаточно закрыть только нагревательные элементы с небольшим выступом по краям, равным 10-20 см.

Полосы пленки соединяют между собой с помощью обыкновенного скотча, чтобы избежать их сдвига при последующем монтаже ламината.

Так как теплопроводность скотча не известна, то желательно чтобы места соединения им рулонов пленки и стыки нагревательных полос, где отсутствует инфракрасное излучение, совпадали

Панели ламинированного пола укладывают сразу поверх полиэтиленовой пленки, без какой либо дополнительной подложки. Эти процедуры желательно осуществлять в мягкой обуви, а также соблюдать другие меры безопасности, чтобы не повредить гидроизоляцию и нагревательные элементы.

Нюансы эксплуатации инфракрасного пола

Необходимо зарисовать план устройства теплого пола под ламинат, включающий схему расположения полос и проводки. Это поможет не допустить в будущем неправильной перестановки мебели и создания сильного давления на поверхность в местах монтажа теплого пола.

Также нужно будет исключить вероятность повреждения пленки или электропроводки при установке предметов интерьера, требующих сквозного крепления к черновому полу.

Наличие подробной схемы расположения нагревательных полос позволит без снятия ламината определить место, безопасное для сквозного сверления. Проводя такие работы наугад можно испортить систему обогрева и получить удар электрическим током

Электронные терморегуляторы часто снабжены двумя приборами для измерения температуры пола и воздуха. Использовать при программировании системы только датчик воздуха нельзя по причине ограничений по нагреву ламината.

Существует два способа правильно задать алгоритм режима работы теплого пола:

Использовать только показания датчика пола. Например, задать включение обогрева при температуре ниже 25 градусов, а выключение – при достижении 29 градусов.
Использовать показания обоих приборов. Например, задать включение обогрева при температуре в помещении 23 градуса, а выключение – при достижении или показаний датчика воздуха 26 градусов или показаний датчика пола 30 градусов.

Поломка датчика пола приводит к необходимости его замены с разбором части ламинированных панелей, поднятием гидроизоляционной пленки и поврежденного полотнища обогрева. Чтобы избежать этих трудоемких работ, можно приобрести дополнительный датчик, установить его при монтаже пола в качестве запасного варианта и вывести провод от него к терморегулятору.

Установка инфракрасного пола под ламинат в помещении со сложной геометрией. Показаны все этапы работ. Дан расклад по ценам на конец осени 2016 года:

Установка инфракрасной пленки под ламинат позволяет реализовать наиболее комфортный для человека способ обогрева помещения “снизу вверх”.

Понимание физических законов функционирования такой системы и соблюдение правил ее монтажа способствует правильному выбору расположения и мощности нагревательных элементов, а также длительной и качественной работы теплого пола.

Хотите рассказать о том, как своими руками стелили и подключали инфракрасный пленочный пол? Возникли вопросы во время ознакомления с представленной информацией, есть полезные сведения для нас и посетителей сайта? Пишите, пожалуйста, комментарии в находящемся ниже блоке.

Покрытие пола ламинированными панелями выбирает большинство хозяев городских квартир и загородных построек. Данный материал очень практичный. Да и вполне доступный в плане стоимости. К тому же удачная имитация натуральной древесины придает уюта и комфорта любому помещению. Конечно, ламинат менее теплый, если проводить сравнение с натуральным деревом. Однако проблема эта легко решается при помощи организации системы теплого пола пленочного типа. О том, как делать теплый пол под ламинат и во сколько обходится данная установка, расскажет статья.

Ламинированные панели состоят на 90% из дерева. Во время нагрева, влажность дерева уменьшается. Поэтому многих хозяев интересует, можно ли класть теплый пол под ламинат, и если можно, то под какой именно. Данный вопрос особенно актуален в семьях с маленькими детьми. Ведь малыши любят бегать по полу босиком. И так хочется уберечь их от различных заболеваний.

Укладывать ламинат на теплый пол можно. Главное – соблюдать определенные условия во время монтажа. Немаловажное значение имеет и выбор типа нагревательной конструкции. Так можно использовать инфракрасный и кабельный теплый пол под ламинат, но какой лучше всего, еще предстоит разобраться. Каждый из названных типов полов отличается определенными особенностями. Но существуют общие для всех преимущества.

К преимуществам относятся:

Равномерный прогрев помещения.
Отсутствие циркуляции пыли.
Эффективная работа системы.
Эстетичный внешний вид. Нагревательные элементы спрятаны под напольным покрытием, поэтому не портят интерьер квартиры.

Больше всего для ламината подходит нагревательная конструкция пленочного типа. Изделие представляет собой пленку. Она достаточно тонкая. На пленке расположен токопроводящий материал в виде полос. Монтируется пленка на подложку. Продается подложка для ламината под либо электрический пол, в любом специализированном магазине. По стоимости изделие вполне доступное. Стяжка при этом не требуется. Пленочный пол очень экономичен в эксплуатации. Прогрев осуществляется быстро.

Пленочный пол отличается следующими преимуществами:

Сегодня в продаже можно встретить ламинат с уже встроенной системой теплого пола инфракрасного типа. Правда, цена подобных моделей высокая. В виду чего приобрести конструкцию могут далеко не все. Но перед тем как положить теплый пол под ламинат, надо знать, какой именно материал использовать. Ведь далеко не все разновидности ламината хорошо переносят контакт с нагревательной системой. Производители учли это и разработали специальную технологию изготовления ламинированного покрытия. Такие панели идеально подходят для любых типов теплых полов. Узнать, какой ламинат использовать, можно по маркировке, которая находится либо на коробке, либо в инструкции к изделию.

Особенности монтажа

На вопрос, можно ли укладывать ламинат на теплые полы, ответ был дан. А вот как провести монтаж конструкции своими силами, и возможно ли это? При наличии определенного уровня знаний, минимального набора инструментов, самостоятельная установка – задача вполне осуществимая. Но крайне важно соблюдать определенную технологию, придерживаться правил. Надо отметить, что установка теплого пола под ламинат не нуждается в бетонной стяжке. А это существенно облегчает работу.

Итак, монтаж теплого пола под ламинат проводится следующим образом:

Таким образом, работы по оборудованию теплого пола несложные и вполне выполнимые своими силами.

Зная, как класть теплый пол под ламинат, можно создать эффективную, качественную систему теплоснабжения и при этом сэкономить финансовые средства.

Чтобы свести температурные колебания к минимуму, желательно систему оборудовать терморегулятором. Также нужно отметить, что при покупке нагревательной конструкции к изделию в обязательном порядке идет инструкция. Поэтому купив пленочный теплый пол под ламинат инструкция должна быть внимательно прочитана перед проведением работ по монтажу.

Обзор цен

Сегодня выбор очень разнообразный. На рынке можно купить электрический теплый пол под ламинат как импортного производства, так и отечественного. Спроектировать систему теплоснабжения на основе теплого пола в коттедже обойдется в сумму примерно 13000-20000 рублей. Сама установка стоит от 800 и до 1000 рублей за метр квадратный. Если нужен теплосчетчик, то придется заплатить еще 10000 рублей.

Зависит цена на электрические теплые полы под ламинат от качества изделия, фирмы-производителя. Так квадратный метр инфракрасной пленки хорошей фирмы будет стоить не менее 1200 рублей. Конечно, если более бюджетные варианты. Например, цена на ламинат для теплого водяного пола китайского производства обойдется дешевле. Но и качество изделий с низкой стоимостью тоже будет низким. А качество – это очень важный параметр, от которого зависит надежность и долговечность нагревательной конструкции. Поэтому экономить не рекомендуется. Желательно покупать изделия известных компаний.

Сегодня российский рынок предлагает фирм-производителей из Южной Кореи, Великобритании, Германии, США, Китая. Более 90% всей продукции, которая представлена на рынке, — это корейские изделия. Так хорошим спросом пользуются сверхтонкие нагревательные пленки компании RexVa, которые выпускаются под торговой маркой XiCA. Неплохо зарекомендовала себя и продукция корпорации Seggi Century. Изделие известно под маркой Heat Plus. Системы указанных фирм отличаются высоким качеством, приемлемой ценой. Обеспечивают равномерный и качественный обогрев. Что касается полов английского и американского производства, встречаются они крайне редко. И, как правило, это китайские подделки.

Выводы

Таким образом, теплый пол сегодня выбирает большинство хозяев, планирующих создать эффективную систему теплоснабжения дома.

Финишное покрытие может использоваться разное.

Но чаще всего потребители предпочитают ламинат, линолеум. Многих интересует, можно ли сделать теплый пол под ламинат, не вредно ли это для напольного покрытия. На самом деле, все зависит от выбранного типа теплого пола и используемой марки ламината. Монтаж пленочного пола проводится достаточно просто. Работа облегчается тем, что не требуется стяжка. Поэтому укладку можно выполнить своими руками, сэкономив таким образом немало финансовых средств.

Отопление дома - один из важнейших вопросов, к которому стоит отнестись очень серьезно. Ведь в дальнейшем, благодаря качественному отоплению и будет зависеть уют в холодные поры года. Утеплив стены, потолки и установив обогревающую систему, стоит, как следует отнестись к утеплению пола. На данный момент одним из самых эффективных и экономичных методов является пленочное утепление под ламинат. Благодаря своей конструкции, этот вид утепления не требует подготовительных работ для монтажа, что является важной частью работы в укладке кабельного подогрева. Здесь все намного проще и надежнее, так как вместо кабеля используется специальная термопленка.

Способы установки электрического теплого пола

Зачастую пользуются тремя видами установки теплых электрических полов:

Укладывание прямо под напольным покрытием (пленочный пол);
Монтаж в слой стяжки, а после укладка напольного покрытия;
Установка теплого пола на верхней части стяжки под плитку.

Укладка под напольным покрытием - это хороший метод, когда нет необходимости по замене стяжки. Его конструкция позволяет без дополнительных работ осуществить укладку под линолеум или ламинат. Монтаж в слой стяжки зачастую применяется для обогрева на кухне, лоджии и в ванной, устанавливая кабельный теплый пол. Под систему залаживается слой гидроизолирующего утеплителя, а сверху небольшой слой стяжки. Если это двух этажное здание и на первом этаже утеплительные работы пола произведены, то необходимость стяжки и теплоизоляционного слоя не обязательна. Плитка и слой плиточного клея являются отличными защитниками нагревательных элементов, но стоит обратить внимание на инструкцию перед выполнением работ, чтобы убедится о возможности такой укладки.

Виды и преимущества пленочного пола под ламинат

Если несколько лет назад о системе инфракрасного пленочного теплого пола были знакомы немногие, то сегодня она обрела огромную популярность.

Данная система обогрева работает на основании инфракрасного излучения, которое является безопасным даже для таких чувствительных материалов как ламинат и прочие покрытия из дерева.

На сегодняшний момент существует два типа теплого пленочного пола:

Биметалический - тонкая полиуретановая плёнка, внутри которой заложено двухслойное запатентованное соединение. Верхний слой - это сплав меди с добавками, а нижний слой - сплав алюминия с наличием добавок.
Углеродный - резистивный элемент, включающий в себя два рабочих слоя лавсановой пленки, тепловые элементы которых соединены параллельным и последовательным методом.

Данная разновидность пленки отлично применяется не только в половых работах, но и стенах. Ее эластичность и размеры (0.585 м×0.545 м) только способствуют упрощению для удобного и быстрого монтажа.

Плюсы пленочного теплого инфракрасного пола

Быстрый и простой монтаж в среднем не занимает более 2-х часов
Толщина пленки 3 мм никаким образом существенно не повлияет на высоту комнаты
Надежность высокого уровня
Не обязательные работы по заливке стяжки, так как пленочный теплый пол без проблем улаживается под линолеум, ковролин и ламинат
Никак не влияет на влажность отапливаемой комнаты
Способствует противоаллергическому эффекту
Экономия электроэнергии до 20% по сравнению с другими системами отопления полов
При необходимости переезда, легко демонтируется, что позволит сэкономить деньги и время, а также обзавестись на новом месте жительства теплым полом
Ионизирует воздух

Необходимые материалы для установки теплого пленочного пола

В стандартном комплекте материалов для укладывания теплого пленочного пола имеется термопленка, которая скручена в рулон, комплект изоляции и электропроводки для зажимов контактных и сами зажимы. Следует также обзавестись терморегулятором с датчиком температуры.

Для улучшения тепловых свойств и долговечности конструкции, для устройства системы нужно приобрести дополнительные материалы:

Пленка полиэтиленовая
Двух - или односторонний скотч
Теплоотражающий материал

Подготовка основы для монтажа теплого пленочного пола под ламинат

При установке теплого пленочного пола нет необходимости в демонтаже старого покрытия. Это осуществляется только в том случае, если старое покрытие в дальнейшем не может выполнять свое физическое предназначение. Если же покрытие находится в хорошем состоянии, то его стоит очистить от возможных видов грязи и пыли. Допустимость перепада высоты соответствует высоте самой пленки, а это 3 мм. Настоятельно рекомендуется воспользоваться для проверки поверхности на неровности уровнем. Обнаружив неровности поверхности их желательно выровнять, а затем высушить с помощью пылесоса. Только после всех этих выполненных работ можно переходить к самой установке инфракрасного теплого пола.

Площадь, которая будет заставлена мебелью или техникой, не утепляется, так как это неоправданно. Но если планируются часты смены обстановок или обновок мебели, то так правило обрабатывается вся комната. Не стоит забывать о мощности теплого пола, которая напрямую зависит от площади отапливаемого помещения. Чем больше помещение, тем меньше потребление мощности. В любом случаи во время выбора пленочного пола, консультант рассчитает нужное количество и необходимую мощность для оптимальной эффективности.

Укладка изоляции

Первоначальный этап - это укладка гидроизоляции, предназначенной для защиты системы теплого пола от влаги.

Следующий этап - это установка теплоизоляционного слоя, цель которого заключается в предотвращении тепловых потерь от излучения, которое направленно вниз, вследствие чего значительно снижается энергопотребление и повышается эффективность всей системы в целом.

Для таких целей можно использовать практически любой изоляционный материал. Его необходимо тщательно расправить и монтировать металлизированной стороной вверх, обклеивая при этом стыки скотчем.

Для ламината по мнению специалистов в качестве тепловой изоляции лучше всего подойдет вспененный материал толщиной не менее 3 мм.

Он может быть как отражающим, так и не отражающим, к примеру, пробковый. Эффективен и тот и другой, главное чтобы его толщина была в предельных нормах. Обычно отражающее покрытие изготавливают из лавсана. Стоит отметить, что фольговое покрытие является не достаточно качественным для инфракрасного теплого пола под ламинат, поэтому применять его в монтаже термопленки крайне не рекомендуется.

Для уменьшения тепловых потерь стыки подложки следует заклеить скотчем с металлическим напылением.

Определение и подготовка места для терморегулятора

Термостат выполняет функции управления показания температуры. Основные задачи терморегулятора основываются в следующем:

установка базового уровня температуры;
программирование периодичности подогрева;
автоматизирование времени включения и выключения системы теплый пол.

Перед началом монтажных работ по установке инфракрасного теплого пола необходимо определится с местом расположения терморегулятора (оптимальным считают - 20 см от уровня пола), так как от этого зависит весь процесс крепления листов термопленки и размещения проводов.

После этого составляют схему установки теплого пленочного пола.

Укладка системы теплый пол

Монтаж термопленки производится непосредственно на теплоизоляцию по намеченной схеме.

Схема подключения пленочного теплого пола:

В утеплении всего пола помещения нет необходимости, теплый пленочный пол монтируется на полезных участках комнаты.

Полиэстеровую пленку укладывают:

на 50% от всей площади пола мощностью 90-150 Вт/м2- если необходима система дополнительного обогрева, когда присутствует основной тепловой источник и предусмотрен только комфортный теплый пол;
на 70-80% мощностью 150 Вт/м2- в случае создания основного обогрева, когда других источников тепла в помещении не предусмотрено.

Термопленку не следует устанавливать ближе, чем на 20 см от стены, и в местах размещения мебели для предотвращения перегрева, а в дальнейшем и порчи системы теплого пола. Запрещается также располагать пленку ближе, чем в 1 метр от сильных нагревательных приборов, к примеру, каминов.

Для правильного и максимально эффективного размещения термопленки ее можно разрезать ножницами по намеченным отметкам (в светлых местах, которые расположены между темными секциями). Стоит помнить, что максимальная длина полосы не должна превышать 8 метров.

Важно: запрещается какое-либо наложение отдельных частей пленки друг на друга.

Пленка может быть одно- или двухсторонняя. В первом варианте систему укладывают усиленной стороной вниз, во втором варианте - можно и той и другой.

Чтобы сократить длину проводов пленку следует монтировать по направлению к стене, где будет расположен в дальнейшем температурный регулятор.

Пленка укладывается медными сторонами контактов вниз, затем к краю медной полосы присоединяются зажимы, к которым далее подключаются провода.

Изоляция отрезанных участков пленки

В местах разреза пленочный пол имеет открытые участки меди и для избегания дальнейшей возможной его порчи эти места следует заизолировать. Для этих целей чаще всего используют битумную изоляцию. Отрезаем прямоугольную изоляционную пленку размером немного больше, чем обрабатываемая поверхность, и обклеиваем медные участки с обеих сторон. В пленке проделывают отверстия для размещения изолируемого участка путем его вдавливания и дальнейшего заклеивания скотчем. В тех местах, где будут крепиться провода, пока к изоляции приступать не нужно, так как следует изначально подсоединить зажимы из металла. Они крепятся следующим образом: одну сторону зажима необходимо аккуратно расположить между медной полоской и пленкой, после этого туго зажмите его плоскогубцами.

Организация проводки и ее тестирование

Подсоединение проводов

Провода пленочного теплого пола должны от центра уходить к району плинтуса, к стенке, что предотвратит опасность давления на них покрытия пола. Проводка должна проходить непосредственно под термопленкой, для этого в ней делаются отверстия, через которые и просовываются провода, которые в дальнейшем скрепляются скотчем. Стоит не забывать, что провода ни в коем случае не должны выступать за теплоизоляцию. Подсоединение их к зажимам производится параллельно: левые стороны крепятся только к левым, а правые - к правым соответственно. На концах провода снимается изоляция острым инструментом, затем скручивается и просовывается через отверстия зажима, после чего скрепляется плоскогубцами. После чего место крепления изолируется и крепится скотчем к пленке. Для удобства, чтобы не возникло путаницы изначально можно использовать два цвета проводки.

Подключение терморегулятора

Первоначально к обогревательной пленке, а именно к ее нижней стороне примерно в центре второй секции, подсоединяется хорошо изолированный температурный датчик. Он представляет собой небольшой градусник с головкой в виде полимерного элемента, который припаян к проводу.

Для самого датчика и его проводки к терморегулятору следует вырезать отверстия. В случае если провод должен быть изогнут, в пленке следует делать плавный поворот, чтобы в дальнейшем исключить поломку кабеля.

После того, как все работы по установке датчика и соединяемых проводов закончены, можно приступать к непосредственной установке терморегулятора. Желательно этот прибор подключать стационарно, однако допускается и устанавливание его при помощи розетки.

Как видно из практики, основное количество проводки лучше расположить под плинтусом.

Принцип подключения терморегулятора пленочного теплого пола такой же, как и у других типов электрического пола: с одной стороны в два контакта присоединяется термодатчик, с противоположной стороны крепятся провода от теплого пола, а в два контакта, расположенных в центре, вставляется проводка электрического питания. Провода заземления не присоединяются к контакту, а соединяются клеммой.

Тестирование системы

Перед началом работ по креплению ламината необходимо протестировать систему теплого пола. О качественной термопленке свидетельствует отсутствие искрения и перегрева отдельных участков.

Если какие либо дефекты не замечены, тогда следующий этап - это накрытие греющего пола дополнительным толстым слоем полиэтиленовой пленки (не менее 80 мкм), которая служить в качестве защиты от попадания жидкости на греющую систему, а вследствие и уменьшения износа термопленки в процессе ее эксплуатации. Она расстилается внахлест вдоль полос нагревательной пленки.

Укладка финишного покрытия

При укладке ламината следует быть крайне осторожными, дабы избежать повреждения термопленки.

При выборе ламината важно обратить внимание на его маркировку и возможность использовать в качестве укладки на теплые полы.

Процесс монтажа ламината достаточно прост. Изначально стыкуются боковые грани панелей, затем соединяется каждая новая полоса с предыдущей. Замки легко соединить, если производить этот процесс под небольшим углом. Если между плитами ламината присутствуют небольшие зазоры, устранить их можно с помощью легких ударов молотком сбоку. После монтажа ламината по всех площади комнаты крепится плинтус, в котором в местах вывода кабелей делаются отверстия.

Сразу теплый пол подключать к электричеству нельзя, нужно чтобы он прогрелся до комнатной температуры и только включать в электросеть.

Стоит не забывать, что проводить монтажные работы по установке пленочного теплого пола следует при плюсовой температуре и при умеренной влажности, не более 60%.
Перед тем, как подключать пленочный пол к сети, необходимо тщательно проверить изоляцию контактов и в местах отреза полотна.
Термопленку в свернутом виде нельзя подключать в сеть.
В случае если вы прокололи насквозь место термопленки, покрытое графитовым напылением, место пробоя следует заизолировать с обеих сторон.
Запрещается укладывать теплый пол на влажную поверхность.
Если вы случайно по неосторожности затопили пленочный теплый пол, то следует немедленно его выключить от электричества, а затем просушить естественным способом.
Не забудьте зарисовать схему вашего пленочного пола, как показывает практика, это может понадобиться вам в будущем.
Не ходите по уже готовому теплому полу в обуви.
Датчик температуры теплого пола не замуровывайте, он должен подлежать легкой замене и контролю.
