Вес одной секции биметаллического радиатора 500 80. Все о биметаллических радиаторах. Виды радиаторов отопления в зависимости от материала изготовления

При проектировании системы отопления в городской квартире или частном доме владельцу важны три основных параметра: размеры отопительных радиаторов, теплоотдача одной секции и максимальное рабочее давление, на которое они рассчитаны. Разброс этих параметров среди изделий современного рынка мы и исследуем.

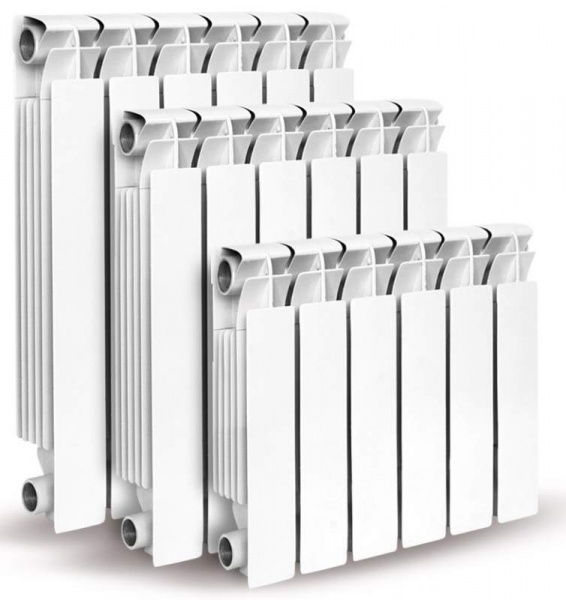

На фото — лишь три типоразмера отопительных приборов. Однако в магазинах можно увидеть куда более широкий выбор.

Стандартная высота

Начнем с наиболее распространенных батарей с межосевым расстоянием по подводкам 500 миллиметров. Именно их каждый из нас наверняка видел в квартире, где прошло его детство.

Чугунные

Наиболее типичный представитель — чугунный радиатор МС-140-500-0,9. Заглянем в его спецификации.

Длина секции — 93 миллиметра, глубина — 140, высота — 588. Рассчитать габариты многосекционного радиатора несложно; при длине в 7-10 секций стоит добавить примерно сантиметр на толщину паронитовых прокладок.

Внимание: при установке радиатора в нишу не забудьте про длину промывочного крана. Любые чугунные радиаторы отопления с боковой подводкой нуждаются в промывке.

Тепловой поток , который обеспечивает одна секция при дельте температур между теплоносителем и окружающим воздухом в 70С — 160 ватт.
Максимальное рабочее давление в мегапаскалях указано в наименовании изделия — 0,9 МПа , что соответствует 9 атмосферам.

Алюминиевые

Здесь при одинаковом межосевом расстоянии подводок мы наблюдаем значительный разброс параметров, поэтому укажем наиболее типичные.

Типичные размеры радиаторов отопления из алюминия: длина 80 миллиметров, глубина 80-100 мм, высота — 575-585 миллиметра.
Теплоотдача секции зависит от площади оребрения и глубины секции. Обычно она лежит в пределах 180 — 200 ватт на секцию.
Для большинства моделей рабочее давление составляет 16 атмосфер. При этом испытываются радиаторы в полтора раза большим значением — 24 кгс/см2.

Любопытно: объем теплоносителя в одной секции алюминиевого радиатора в 3-5 раз меньше по сравнению с чугунным. Это достигается благодаря большей теплопроводности алюминия и большей площади оребрения. Очевидный результат — большая скорость движения воды и почти полное отсутствие заиливания.

Биметаллические

Стальной сердечник мало влияет на внешний вид и размеры радиатора отопления, а вот максимальное рабочее давление резко увеличивается.

Увы, с ростом прочности растет и цена: биметаллическая секция обойдется покупателю в 400-700 рублей.

Типичные размеры секции: длина — 80-82 мм, глубина — 75 — 100, высота — 550 — 580.
Теплоотдача незначительно уменьшается благодаря меньшей теплопроводности стали. В целом биметаллические секции уступают алюминиевым всего 10-20 ватт на секцию, которые отыгрываются большей площадью оребрения. Усредненные значения теплового потока — 160-200 ватт.
А вот рабочее давление благодаря стали внутри куда выше: у большинства представителей семейства оно достигает 25-35 атмосфер при испытаниях при 30-50. Радиатор Монолит от российской компании Рифар и вовсе способен постоянно работать при 100 кгс/см2, а испытывается на 150.

Важно: при монтаже системы отопления своими руками основная инструкция — использовать трубы, прочностью не уступающие радиатору. В противном случае использование особо прочных отопительных приборов лишено всякого смысла: убрав из контура одно слабое звено, мы заменяем его другим. Биметаллические радиаторы снабжаются только стальной подводкой.

Низкие

У радиаторов с малым межосевым расстоянием есть две приятных особенности:

Они могут разместиться под низким подоконником.
Теплоотдача на единицу площади поверхности у них максимальна. Чем выше радиатор — тем более теплый воздух контактирует с его верхней частью и тем меньше тепловой поток от поверхности этой части оребрения.

Какие варианты исполнения мы можем обнаружить здесь?

Чугунные

Снова обратимся к радиаторам МС производства Белоруссии.

Радиатор МС-140М-300-0.9 обладает длиной секции в те же 93 миллиметра при высоте 388 мм и глубине 140.
Тепловой поток с изменением габаритов, понятно, уменьшился и теперь равен 106 ватт на секцию.
Рабочее давление не изменилось: те же 9 кгс/см2.

Однако: среди импортной продукции можно найти чугунные радиаторы с межосевым расстоянием по подводкам и 200, и 350 миллиметров.

Алюминиевые

Разброс межосевых расстояний у отечественных и импортных низких радиаторов более чем велик. Представлены размеры 150, 200, 250, 300, 350 и 400 миллиметров.

Что это означает в плане интересных нам характеристик?

Длина секции начинается от 40 миллиметров, что делает батарею непривычно компактной. Высота — от 200, глубина же во многих моделях компенсирует недостаток остальных двух размеров и достигает 180 мм.
Тепловая мощность варьируется от смешных 50 до вполне солидных 160 ватт на секцию. Определяющий момент — площадь оребрения секции.
На рабочее давление изменение габаритов повлияло незначительно: большая часть радиаторов рассчитана на, те же, 16 атмосфер с испытаниями на 24-х.

Биметаллические

Каким образом изменится размер радиаторов отопления, если внутри алюминиевого оребрения разместить стальной сердечник? А никаким. Абсолютно все типоразмеры, характерные для алюминиевых конструкций, мы можем видеть и среди биметаллических отопительных приборов.

Тепловая мощность тоже остается в тех же пределах: можно найти низкие радиаторы с теплоотдачей и в 80, и в 140 ватт на секцию.

Рабочее давление, понятное дело, остается большим: все же материал другой. Типичны те же 25-35 атмосфер.

Есть два любопытных нюанса:

Среди биметаллических можно встретить радиаторы не со сплошными сердечниками из стали, а с вставленными между алюминиевыми коллекторами стальными трубками. В этом случае производитель, как правило, осторожничает с заявленными параметрами, и у биметаллического радиатора можно увидеть заявленные 16 и даже 12 атмосфер.
Низкие радиаторы из алюминия и биметалла часто не имеют вертикальных каналов и при боковом подключении прогреваются от коллекторов только благодаря теплопроводности алюминия. Циркуляция обеспечивается последней секцией: она делается проточной.

Высокие

Радиаторы большой высоты ставятся в тех случаях, когда потребность в тепловой мощности высока, но занять большую длину стены планировка комнаты не позволяет. Соответственно при большой высоте эти изделия имеют ограниченную ширину.

Чугунные

Если отечественные чугунные радиаторы в основном остаются сугубо утилитарными изделиями и изготавливаются стандартных габаритов, то среди импортной продукции встречаются весьма стильные изделия необычной для чугуна высоты.

В качестве примера взгляните на линейку Demrad Retro:

При стандартной ширине 76 миллиметров высота секции варьируется от 661 до 954 мм. Глубина во всех случаях равна 203 мм.
Рабочее давление составляет 10 атмосфер, испытываются же радиаторы на 13-ти.
Тепловая мощность наиболее габаритных секций достигает 270 ватт.
Размер радиатора отопления может достигать 2400 миллиметров в высоту.
Рабочее давление зачастую ограничено 6 атмосферами, однако несложно найти и более прочные изделия.
Благодаря большой высоте достигается солидная теплоотдача: при дельте температур в 70С она может достигать 433 ватт (Oscar 2000 от Global) и даже более.

Алюминиевые

Часто подводка высоких радиаторов подключается снизу. Цель — спрятать трубы.

Биметаллические

Существенная часть высоких биметаллических радиаторов — это дизайнерские конструкции, у которых не приходится говорить о стандартных размерах и какой-либо унификации. Кроме того, зачастую это не секционные, а монолитные изделия.

В качестве образца, однако, мы возьмем серийного представителя семейства — радиатор Sira RS-800 BIMETALL.

Габариты секции: высота 880 мм, длина 80 и глубина 95 мм.
Теплоотдача — 280 ватт на секцию.
Рабочее давление ВНЕЗАПНО 4 кгс/см2 при испытаниях на 6. Радиатор явно не предназначен для центрального отопления и снабжен сердечниками лишь в вертикальных каналах.

Заключение

Будем надеяться, что вам удастся подобрать именно те изделия, которые подойдут вам по всем параметрам. В видео в конце статьи вы найдете дополнительную информацию по интересующей вас тематике. Теплых зим!

Среди всех разновидностей радиаторов, самыми качественными и надежными можно назвать биметаллические радиаторы отопления. Они сделаны из биметалла, то есть не из одного металла (алюминия или стали), а из комбинации этих металлов. Биметаллические радиаторы очень популярны и по продажам превысили свои аналоги. Все потому, что они имеют прекрасные технические характеристики, а это основное, на что обращают внимание при покупке.

Давайте детальней рассмотрим особенности биметаллических радиаторов отопления, узнаем их технические характеристики и свойства, а также плюсы и минусы. Если вы не знакомы с этими изделиями, то благодаря статье сможете иметь о них представление и выбрать подходящий вариант для себя.

Особенности и виды радиаторов отопления

Биметаллические радиаторы отопления внешне очень напоминают обычные алюминиевые. Их прекрасный внешний вид дополняется плюсами как стали, так и алюминия. Ведь конструкция радиаторов довольно проста. Они состоят из стальных труб, по которым протекает теплоноситель, а также из алюминиевых панелей. Это позволяет эффективно обогревать помещение. Сталь довольно быстро нагревается потоками горячей воды, передавая свое тепло алюминию, а он, в свою очередь, нагревает воздух в комнате.

Оболочка из алюминия выполняет две роли: скрывает систему труб и делает биметаллический радиатор красивее, а также лучше распределяет тепло. И в отличие от стальных или чугунных батарей, биметаллические намного легче, поэтому монтаж выполнять куда проще.

Обратите внимание! Если вы хотите узнать рабочее давление и температуру, то это можно сделать в паспорте биметаллического радиатора. Модель может отличаться друг от друга, в зависимости от изготовителей и характеристик.

На полках магазинов можно найти две разновидности биметаллических радиаторов:

Биметаллические - батареи, которые имеют стальной сердечник из труб, что окружен оболочкой из алюминия. Их преимущество в том, что они очень прочные и исключают протечки. Такие модели выпускают компании из Италии (Global Style, Royal Thermo BiLiner). Даже отечественные компании из России, тоже выпускают данную продукцию. Один из представителей: Сантехпром БМ.
Полубиметаллические - их принято считать «полукровками», так как эти радиаторы имеют только стальные трубы, что усиливают вертикальные каналы. В таком случае алюминий немного будет соприкасаться с водой. Такие радиаторы отопления будут эффективнее отдавать тепло, примерно на 10%. А к тому же их стоимость на 20% дешевле. На рынке можно найти российского производителя Rifar, китайского Gordi, итальянского Sira.

Отопительный радиатор каждого вида имеет свой параметр, поэтому специалисты не могут прийти к единому решению, какой из них лучше. Каждый хорош в чем-то своем. При этом важно учитывать, какой тип отопления используется - централизованный или индивидуальный. Например, технические характеристики биметаллических радиаторов делают изделия устойчивыми перед химией и некачественным централизованным теплоносителем. Если же говорить о повышенном давлении в системе, то лучше показывает себя алюминий, однако, он требует качественного теплоносителя. Одно ясно точно: если отопительная система состоит из старых труб, которым более 40 лет, преимущественно использовать прочные биметаллические батареи.

Цельные или секционные

Есть еще одно отличие биметаллических радиаторов, которое касается их конструктивных особенностей. В основном производятся изделия с определенным количеством секций. Чем их больше, тем больше будет тепла. Они могут быть разборными, то есть при потребности радиатор можно уменьшить или увеличить. На производстве изготовляют полностью каждую секцию, после чего соединяют их ниппелями. Количество секций парное.

Но, есть и второй вид радиаторных батарей - цельные. Их сердечник делается определенного размера, и его в будущем нельзя изменить. После чего стальные трубы обшиваются фигурной оболочкой из алюминия, покрытого эмалью. Подобный радиатор не лопнет даже в случае скачка давления до 100 атмосфер.

Обзор технических характеристик

Теперь детальней рассмотрим биметаллические радиаторы характеристики и свойства. Это нужно учитывать в первую очередь, прежде чем покупать тот или иной вид. Чем же особенны эти изделия и почему их называют одними из лучших? Давайте узнаем.

Отдача тепла

Пожалуй, именно для этого и покупаются радиаторы, чтобы обогревать помещение. Поэтому в первую очередь нужно обратить особое внимание на эти характеристики. Тепло, которое отдает радиатор, теплоноситель которого имеет температуру 70 градусов, измеряют в ваттах. Биметаллические батареи имеют превосходные показатели теплоотдачи, так как средний показатель находится в диапазоне 170-190 Ватт.

Сам процесс теплоотдачи довольно прост: он заключается в нагреве воздуха, а за счет особой конструкции батареи происходит конвенция.

Рабочее давление

Оно зависит от параметров и производителя. Все же, в среднем батарея может выдержать давление в 16-35 атмосфер. Этого вполне достаточно, ведь централизованная система способна выдавать не более 14 атмосфер, а автономная - около 10. А для того чтобы радиатор не лопнул при скачках давления, параметр делают с запасом.

Расстояние между осями

Размеры биметаллических радиаторов отопления могут быть самыми разными. А вот что касается межосевого расстояния, то вот стандартные значения:

200 мм;
300 мм;
350 мм;
500 мм;
800 мм;

Что это за расстояние? Это промежуток от верхнего коллектора к нижнему. Можно сказать, что это высота биметаллического радиатора. Благодаря этим самым разным размерам, можно выбрать изделие под любой интерьер и для разных потребностей.

Максимальная температура теплоносителя

Понятно, что температура теплоносителя внутри редко доходит до 100 градусов по Цельсию. Однако практически все изделия способны выдержать показатель в 90 градусов. Это просто отлично. И если вы увидели, что производитель заявляет до 100 градусов, можно понять, что он немного лукавит, так как больше 90 градусов пока подобные радиаторы не выдерживают.

Эксплуатационный срок и надежность

Если учесть технические характеристики, особенности и производителя, то можно быть уверенными в том, что гарантировано можно эксплуатировать батарею на протяжении 20 лет без всякого обслуживания. Но, это далеко не предел. При правильной эксплуатации, они способны прослужить очень долго.

Простота монтажа

В целом, биметаллические радиаторы отопления можно установить самостоятельно. Все же, простота и удобство зависит от габаритов, веса и наличия инструкции. Радует то, что секции батарей идентичные, а значит, их можно устанавливать как слева отопительной трубы, так и справа. Нужно только подсоединить патрубок к радиатору с нужной стороны, а с противоположенной вмонтировать заглушками и краном Маевского для контроля.

Обратите внимание! Кран Маевского - очень полезная вещь. Благодаря ему батарею при ненадобности можно отключить вовсе, или же при возникновении завоздушивания, позволяет удалить воздух из системы.

К тому же в продаже есть изделия с патрубками внизу. Все комплектующие, патрубки и кронштейны должны идти в комплекте с радиатором.

Преимущества и недостатки биметаллических радиаторов

В конце предлагаем вам ознакомиться с положительными и отрицательными моментами использования радиаторов. Начнем с плюсов:

Имеют высокую прочность.
Выдерживают высокие показатели давления в системе.
Радиаторы отопления способны прослужить долгую службу.
Эффективно справляются с теплоотдачей.
Устойчивы к повреждениям механического типа.
Прекрасно смотрятся и не выпадают из интерьера.
Большой ассортимент товаров, что позволяет выбрать оптимальный вариант.
Являются одними из лучших среди аналогов.

Что касается недостатков, то они тоже есть:

основной из них - это высокая стоимость. Но, учитывая технические характеристики и качество изделий, цена вполне оправдана;
сердечник из стальных труб под воздействием теплоносителя и воздуха может ржаветь. Это происходит при ремонте или аварии в системе. В таком случае приходится сливать воду, и воздух начинает влиять на трубы. А еще они могут ржаветь от антифриза, который используется в частных домах. В таком случае лучше выбрать цельные батареи или чисто из алюминия;
последний недостаток - небольшое проходное сечение патрубка.

Вот такие они радиаторы отопления биметаллические. Можно с уверенностью сказать, что пока на рынке им просто нет равных в характеристиках, работе, внешнем виде и параметрах. Многие пользователи, что приобрели изделия, вполне довольны своей покупкой.

Биметаллические радиаторы отопления

Что такое биметаллические батареи

При выборе радиатора отопления на первый план выходит два критерия: теплоотдача и прочность. Долгое время наиболее популярными были чугунные и алюминиевые батареи.

Но у каждой имелись существенные недостатки:

чугунные - отличаются низким коэффициентом теплопередачи и сложностью в монтаже;
алюминиевые модели хоть и демонстрируют высокую теплоотдачу, имеют низкую прочность (чувствительны к перепадам давления и химическому составу теплоносителя).

Биметаллические радиаторы отопления позволяют объединить в одном агрегате преимущества чугунных и алюминиевых батарей, исключив при этом их недостатки. Принцип устройства этих батарей вытекает из самого названия «биметаллический» - состоящий из двух металлов. Верхняя часть выполнена из алюминия, обеспечивающего высокую теплоотдачу, а его основа - стальная труба, которая легко монтируется на трубы подводки, а по прочностным качествам не уступает чугуну.

Биметаллические батареи: виды и их особенности

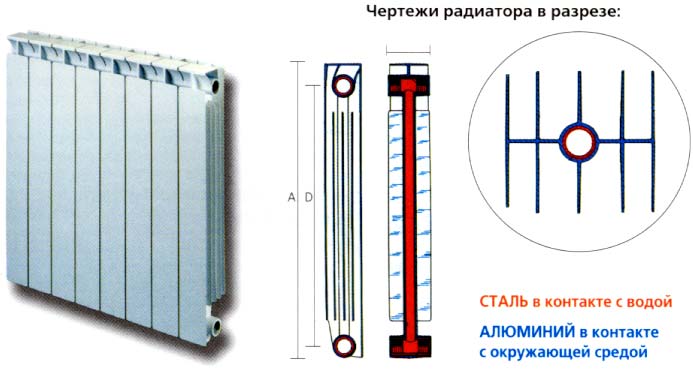

Биметаллические радиаторы бывают двух основных видов: полностью биметаллические и компонованные.

В первом варианте устройства из алюминия сделан только внешний корпус, а все внутренние полости, которые контактируют с теплоносителем, - из нержавеющей стали.
Компонованные батареи биметалл имеют только стальные вертикальные трубы, а коллекторы выполнены из алюминия и являются единым целым с корпусом.

Первый тип отличается большей прочностью и низкой ценой, а второй - более высоким коэффициентом теплоотдачи.

При производстве этих устройств используются довольно сложные технологии - литье под давлением и точечная сварка. Это предопределило довольно высокую стоимость, поэтому по ценовому критерию они превзошли не только чугунные аналоги, но и алюминиевые.

Радиаторы отопления биметаллические технические характеристики

Радиатор биметаллический все чаще можно встретить в квартирах, загородных домах и государственных учреждениях. Большая популярность устройства данного типа связана с его техническими характеристиками:

коррозионная стойкость и невосприимчивость к химическому составу теплоносителя (этот параметр обеспечивается присутствием в конструкции высоколегированной нержавеющей стали);
высокий коэффициент теплоотдачи (за этот параметр отвечает алюминиевая часть устройства);
долгий период эксплуатации (по этому параметру они сопоставимы с чугунными батареями);
легкость в монтаже (относительно чугунных аналогов);
выдерживают температуру теплоносителя до 90 градусов и давление свыше 15 атмосфер, что позволяет быстро прогревать частный дом при подключении от высокотемпературного котла.

При выборе таких устройств, как биметаллические радиаторы отопления технические характеристики теплоотдачи являются превалирующими над остальными. Однако этот параметр зависит не только от теплопроводности металла, но и от температуры теплоносителя. Батареи отопления биметаллические могут состоять из разного количества секций, число которых должно быть четным. Сборная конструкция позволяет подобрать необходимое устройство для помещения любого размера, гарантируя нормальную температуру в комнате.

Каждый радиатор имеет довольно внушительные габариты, что делает его заметным в помещении. Старые чугунные радиаторы не отличались высокими эстетическими свойствами и портили интерьер комнаты, кроме некоторых дизайнерских моделей с немалой стоимостью. Но это не относится к биметаллическим моделям. Немаловажная характеристика этих устройств - внешняя привлекательность, которая позволяет им органично вписаться в любой интерьер.

Радиаторы биметаллические характеристики могут иметь разнообразные, они во многом зависят от компании-производителя и указываются в паспорте устройства. Чтобы сделать правильный выбор, нужно рассмотреть несколько фирм, которые считаются лидерами на российском рынке - Rifar, Atm и Global.

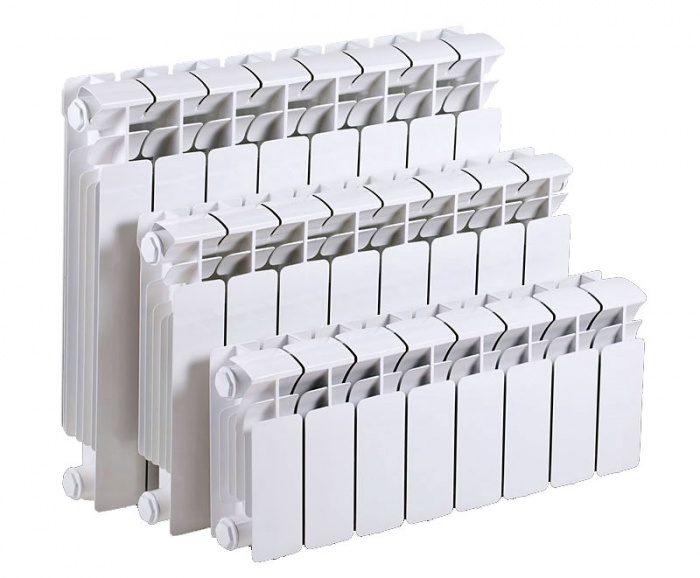

Rifar

Модель известной российской фирмы РИФАР отличается хорошим качеством сборки и полным биметаллом, что позволяет выдерживать температуру теплоносителя до 135 градусов и давление до 20 атм.

Особенностью этой компании является изготовление батарей «с радиусом кривизны» (изогнутой формы).

АТМ

Главное преимущество итальянских радиаторов Atm - хорошая теплоотдача, которая достигается за счет большей площади батареи. Кроме того, производитель заявляет, что они созданы не с помощью точечной сварки, а методом литья под давлением, что делает их заметно прочнее конкурентов.

К основным достоинствам «АТМ-Bi» можно отнести следующие качества:

по-итальянски стильный дизайн;
оптимальная цена для максимального качества и характеристик;
высокотехнологичные сплавы обеспечивают прочность;
способ отлива секций.

Global

Итальянские радиаторы Global также относятся к полностью биметаллическим моделям, могут выдерживать аналогичную РИФАР температуру и давление теплоносителя. Преимуществом является их безукоризненный дизайн и качество сборки.

По сути, выбор среди этих трех моделей ограничивается только ценой, так как по характеристикам они очень схожи.

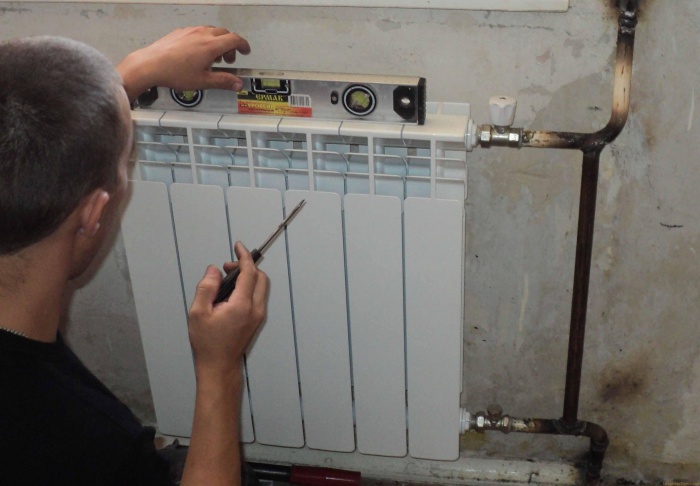

Особенности установки

Легкость биметаллических батарей и возможность быстро подсоединить их к трубе послужили причинами распространения отзывов, будто они очень просты в монтаже. И это действительно верно, особенно, если сравнивать их в этом аспекте с советскими чугунными. Тем не менее, существуют некоторые нюансы монтажа биметаллических радиаторов:

должны быть установлены строго горизонтально на вмонтированные в стену кронштейны;
необходима правильная установка клапана, который позволяет в автоматическом или ручном режиме (в зависимости от модели) спускать накопившийся в радиаторе воздух;
перед клапаном для сброса воздуха должны быть установлены специальные фильтры, предотвращающие его загрязнение;
подключение может происходить по нижней диагональной или боковой схеме, поэтому важно предварительно определиться с типом подсоединения.

Чтобы своими руками подключить биметаллический радиатор, нужно тщательно изучать инструкцию, которая идет в комплекте. Каждый производитель рекомендует собственные параметры монтажа, в частности, положение относительно пола окна и стены. Соблюдение правил производителя позволит использовать устройство с максимальным КПД, обеспечивая дом теплом даже в самую холодную зиму.

Чтобы самостоятельно монтировать радиатор отопления биметаллический важно произвести расчет необходимой мощности. Профессиональные монтажники для этой цели пользуются формулой: N= S*100/P, где N - количество рассчитываемых секций, S - площадь комнаты, а P - мощность одной секции.

Например, для комнаты в 30 кв.м. потребуется радиатор, состоящий из 16 секций, каждая мощностью в 180 Вт. При расчете мощности необходимо учитывать, что определение необходимого количества секций должно происходить для каждой комнаты отдельно. Мощность можно узнать из паспорта.

Для обеспечения равномерности прогревания помещения может быть использовано больше одной батареи. Такой подход будет предпочтительным в комнатах большой площади (более 25 кв. м.). А в небольшой кухне хватит и одной.

Стоит уточнить, что при выведении этой формулы использовалась высота потолка в 3 метра, поэтому в домах, где потолки значительно ниже, необходимо делать поправки в меньшую сторону.

Для каждой отдельной комнаты частного дома при расчете стоит учитывать количество окон и качество остекления. Под каждым подоконником необходимо устанавливать отдельный радиатор, поэтому количество секций, рассчитанных на площадь комнаты, необходимо поделить на число оконных проемов.

Чтобы расчет получился максимально точным, следует учитывать факторы, влияющие на теплоотдачу помещения (коэффициенты К1-K4). Сюда входят:

количество камер стеклопакетов (двойной - это норма, поэтому коэффициент равен 1; одинарный - 1,27; тройной - 0,85);
качество изоляции стен (коэффициент берется как при расчете с окнами: качество определяется как среднее - это кирпич или утеплитель, плохое - отделка отсутствует, нормальное - современное утепление) и количество внешних (одна - 1,1; две - 1,2 и т.д.);
минимальная температура на улице в зимний период (за единицу принято - минус 15, за каждые +/- 5 градусов добавляется или отнимается 0,1);
соотношение занимаемой окнами площади в помещении к общей (берется для расчета площадь пола, за норму (1) считается 30%, за каждые 10% добавляется или отнимается 0,1).

Расчет можно проводить по указанной выше формуле, но с учетом умножения на каждый из коэффициентов. Например: N= S*100/P*0,85*085*1,1 (трехкамерные окна, отличное утепление и одна внешняя стена). Точный расчет очень важен как средство экономии, так как лишнее тепло уходит на улицу.

Итог

При правильном выборе и установке биметаллической батареи покупатель получает надежное и эффективное устройство, которое будет бесперебойно обогревать квартиру долгие годы.

До недавнего времени на российском рынке приборов для обогрева безраздельно властвовали алюминиевые и чугунные радиаторы. Появление биметаллических батарей произошло сравнительно недавно. Но уже многие владельцы жилищ полюбили их. Можно сказать больше – в настоящий момент по популярности они значительно превосходят алюминиевые. А все благодаря характеристикам, которыми обладают эти приборы обогрева.

Конструктивные особенности и разновидности биметаллических радиаторов

Если говорить о конструкции радиаторов этого типа, то выделим два основных элемента - стальные трубы и панели из алюминия. Именно они составляют конструкцию этих изделий. Это и обеспечивает эффективность передачи тепла. Сердечник биметаллических радиаторов, характеристики которых важны для любого потребителя, нагревает алюминиевую оболочку при прохождении по нему горячей воды. От них тепло переходит к воздуху в помещении.

Алюминиевая оболочка обеспечивает биметаллическим радиаторам прекрасный вид, а помимо этого способствует эффективной передаче тепла. Вдобавок к этому батарея имеет небольшой вес благодаря алюминию, который сам по себе является легковесным металлом. Это обеспечивает дополнительный комфорт при монтаже этих изделий. Корпус биметаллической батареи имеет замысловатую форму, что положительно отражается на внешнем виде изделия, а помимо этого обеспечивает прекрасные свойства батареи в плане теплоотдачи.

Чтобы познакомиться с техническими характеристиками биметаллического радиатора, достаточно заглянуть в паспорт изделия. Они могут быть разными. Все зависит от модели. Производитель – тоже важный фактор, влияющий на характеристики изделия.

В настоящий момент в магазинах предлагаются биметаллические радиаторы двух видов:

радиаторы, являющиеся биметаллическими на 100%. Как это следует понимать? Такие изделия имеют стальной сердечник из труб , который окружает оболочка из алюминия. Их главная техническая характеристика – повышенная прочность. В процессе их эксплуатации возникновение протечек исключено. Такие радиаторы выпускают в основном итальянские компании: Global Style и Royal Thermo BiLiner. Производством биметаллических батарей занимаются и отечественные компании, например, Сантехпром БМ;
полубиметаллические радиаторы – изделия, которые являются биметаллическими лишь наполовину. Сталь при их изготовлении используется только для труб. Они усиливают вертикальные каналы этих батарей. При этом алюминий частично контактирует с водой. Главное их достоинство состоит в том, что они на 10% лучше , по сравнению с биметаллическими, отдают тепло. Другой их плюс - более низкая на 20% цена.

Выпуском радиаторов этого типа занимаются следующие компании:

Rifar, Россия;
Gordi, Китай;

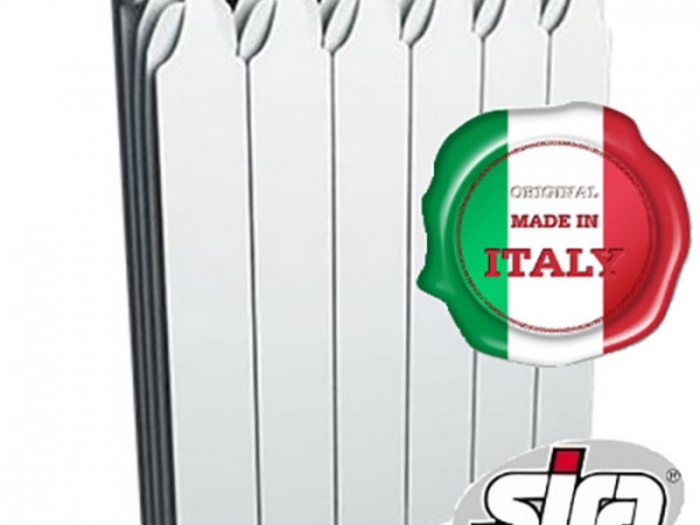

Sira; Италия.

У специалистов, даже после сравнения технических характеристик двух типов этих изделий, нет единого мнения насчет того, какие из них лучше подходят для централизованной системы отопления, а какие - оптимальный вариант для автономной системы в частном доме.

Одна из важных характеристик биметаллического радиатора, делающая его хорошим решением для централизованной системы обогрева состоит в том, что он не боится химии , которую добавляют в воду городские службы. Однако в условиях повышенного давления, алюминий заметно превосходит сталь. Единственное, в чем согласны эксперты, так это в том, что, если в вашем доме используются старые отопительные трубы, то при замене радиатора выбор лучше сделать в пользу биметаллических батарей.

Секционные или цельные?

В большинстве своем биметаллические радиаторы состоят из определенного числа секций. Другими словами, в процессе изготовления изделия сначала целиком создается отдельная секция , а потом нужное количество секций соединяются между собой. В качестве фиксирующего элемента используют ниппели.

Отметим, что кроме секционных радиаторов в продаже доступны и цельные батареи, выполненные из металла. Сразу же из стали изготавливается сердечник нужного размера. Потом его заворачивают в выполненную из алюминия фигурную оболочку. Готовая батарея из биметалла обладает прекрасными характеристиками. Вероятность того, что она лопнет в процессе эксплуатации, исключена даже в условиях давления 100 атм.

Детально о характеристиках биметаллических радиаторов отопления

Придя в магазин и подобрав подходящую модель радиатора, не стоит спешить отдавать за неё деньги. Потребуйте у продавца технический паспорт на батарею и самым внимательным образом ознакомьтесь с техническими характеристиками радиаторов отопления. О параметрах, указанных там, мы поговорим далее.

Теплоотдача

Самая важная техническая характеристика биметаллического радиатора - его теплоотдача. Количество тепла, которое радиатор отдает при температуре теплоносителя 70С, измеряется в Ваттах. Если говорить о среднем значении этого параметра, то оно обычно варьируется в пределах 170-190 Вт.

Выдерживаемое давление при работе

У приборов отопления подобного типа оно составляет 16-32 атм. и зависит от модели. Значение имеет и производитель изделия. В централизованной системе отопления рабочее давление не превышает 14 атм., а в автономных оно составляет 10 атм. Во избежание разрыва радиатора от повышенного давления производитель с запасом указывает этот параметр в биметаллических радиаторах.

Межосевое расстояние

Под ним принято понимать расстояние между верхним и нижним коллектором в радиаторе. Стандартными являются следующие значения: 800, 500, 350, 300 и 200 миллиметров. Разные величины этого параметра дают возможность подобрать модель батареи, которая прекрасно впишется в разводку труб в квартире.

Предельная температура теплоносителя

Биметаллические радиаторы в состоянии выдержать теплоноситель с температурой до 90С. Некоторые производители заявляют, что их изделия могут нормально работать и при циркулирующей в них воде с температурой до 95С и более. Но таким заявлениям не следует верить. При выборе прибора обогрева, на этот параметр следует обратить особое внимание , поскольку он влияет на коэффициент теплоотдачи.

Надежность и срок жизни

Принимая во внимание характеристики биметаллических радиаторов, можно уверенно заявлять о том, что использовать их в своей квартире можно в течение 20 лет. При этом необходимости в их обслуживании не возникает.

Легкость установки

Секции, составляющие биметаллическую батарею, являются абсолютно одинаковыми. Это дает возможность для их установки хоть слева, хоть справа от батареи отопления. В местах подвода трубы к изделию подсоединяют патрубок. Монтаж заглушки выполняется с противоположного конца. Её завершает устанавливаемый сбоку кран Маевского. На низ выполняется установка еще одной заглушки.

Про кран Маевского знают многие. Он является достаточно удобным изобретением. В первые недели отопительного сезона может возникать завоздушивание системы. По причине наличия в трубах воздуха батареи остаются холодными. Воспользовавшись краном Маевского, можно стравить лишний воздух из радиатора. При этом не возникает необходимости в отключении всего стояка. Главный плюс этого приспособления состоит в том, что избавиться от завоздушивания в трубах можно без помощи мастеров.

В магазинах можно найти не только радиаторы отопления с кранами Маевского, но и изделия с патрубками, располагающимися с нижней стороны. При установке батареи к ним подключают клапан и термостат. Последний управляет температурой воздуха в помещении.

Отметим, что в комплект к каждому биметаллическому радиатору входят патрубки, заглушки и кран Маевского. Кроме них в нем присутствуют и кронштейны, которые позволяют обеспечить надежное закрепление батареи на стене.

Недостатки радиаторов из биметалла

Как и другие типы радиаторов, биметаллические батареи имеют свои недостатки. Среди самых существенных отметим следующие:

цена – это главный минус изделий из биметалла. Затраты на их приобретение в сравнении с чугунными приборами отопления очень высокие. Но зато они имеют более приятный внешний вид. Эти приборы отопления с легкостью встраиваются в современный интерьер , а в плане продолжительности периода эксплуатации опережают все остальные виды изделий отопления;
другой минус этих изделий состоит в слабой стойкости к коррозии сердечника этих радиаторов, который выполнен из стали. Происходит это под воздействием воды и воздуха. Ржавчина на биметаллических радиаторах может появляться и под влиянием антифриза, который в качестве теплоносителя в автономных системах отопления используют владельцы частных домов. Если выбор был сделан в пользу такого теплоносителя, то лучшее решение - алюминиевые батареи.

Характеристики биметаллических радиаторов некоторых производителей

На рынке, свою продукцию, под которой подразумеваются биметаллические радиаторы, предлагают многие фирмы. О продукции некоторых из них, их технических характеристиках мы и расскажем далее.

Известным производителем батарей подобного типа является компания Global Style. Она выпускает изделия, которые отличаются высоким качеством , а в процессе эксплуатации показывают себя как надежные. Если оценивать их технические характеристики, то можно говорить о том, что для условий российских тепловых сетей приборы отопления этого производителя – идеальный выбор. Одним из плюсов этих батарей является гарантия длительностью 20 лет.

Помимо этого биметаллические радиаторы от итальянской компании обладают высоким коэффициентом теплоотдачи и служат долго. Конечно, в плане стоимости продукция Global Style - дорогое удовольствие. Но, потратившись на их приобретение, можно быть уверенным, что они будут беспроблемно служить в течение долгих лет.

Еще одна компания из Италии, предлагающая свою продукцию на российском рынке – Sira. Производство приборов отопления – это основная её специализация за последние более чем пятьдесят лет. Главной особенностью её продукции является высокий коэффициент теплоотдачи выпускаемых биметаллических радиаторов. Изделия прямоугольной формы имеют скругленные углы, что придает итальянским батареям необычный вид.

Биметаллические радиаторы - усовершенствованный вид традиционных радиаторов. Установка этих приборов отопления в своей квартире – отличное решение. Они обеспечат теплую атмосферу и вдобавок к этому отлично впишутся в интерьер квартиры. К тому же срок их службы составляет несколько десятилетий, поэтому они долго не будут требовать к себе внимания.

Как известно, в России и близлежащих странах холодный период времени длится около полугода. И все это время помещения нужно отапливать. Многие десятилетия практиковалось использование чугунных отопительных установок. В настоящее время на фоне разнообразия рынка радиаторов и других обогревательных приборов, безусловно, чугунные образцы кажутся громоздкими, тяжеленными. К тому же, их монтаж является достаточно трудоемким, полости быстро засоряются и механический сор откладывается на стенках радиаторов. Их использование в течение длительного времени было продиктовано их прочностью и надежностью, очень важными качествами для любых приборов. Они соответствовали требованиям сохранения нужной температуры до 18-20°С как в домах и квартирах, так и рабочих помещениях. В настоящее время появились достойные заменители - биметаллические радиаторы отопления , технические характеристики которых мы и рассмотрим ниже.

Технические характеристики биметаллических обогревательных приборов

Современные обогревательные приборы отличаются легковесностью, высоким качеством и отличной проводимостью тепловой энергии, достаточно просто производится их монтаж. Поверхность обогревателей является металлической, она легко вбирает в себя тепло и отдает в пространство помещения, быстро его обогревая. Температура поверхности всегда выше, чем температура воздуха.

Современные радиаторы отопления биметаллические, характеристики которых вам понравятся, эстетичны в плане внешнего дизайна, легко вписываются в интерьер. Размеры биметаллических радиаторов отопления бывают разными, что позволяет выбрать их легко. Благодаря заградительным решеткам повышается их безопасность. Высокому качеству радиаторов должны соответствовать следующие характеристики:

Высокая прочность;
Поддержание давления свыше 25-30 атмосфер;
Выдерживание давления движущей горячей воды.

Биметаллические радиаторы соответствуют этим характеристикам, при этом они обладают приятным внешним видом.

К другим важным показателям биметаллических радиаторов относят такие:

Длительный срок функционирования;
Повсеместная теплоотдача биметаллических радиаторов отопления во все части помещения;
Устойчивость к механическим повреждениям;
Эстетичный внешний вид.

Биметаллические радиаторы годны и эффективны даже в помещения с повышенной влажностью. Они не подвержены разрушению коррозией. Этому способствует изготовление верхней поверхности радиатора из листовой стали. Благодаря небольшому размеру каналов внутри радиаторов горячая вода более оперативно поступает из центральной отопительной системы или котлов. Радиаторы отопления биметаллические, высота 300мм являются более дорогостоящими, но надежность и долговечность эксплуатации того стоят. К тому же, в первые же годы благодаря своей экономичности эти затраты сполна окупаются.

Выбор биметаллического радиатора

После принятия решения о замене чугунного радиатора на биметаллический образец или приобретении нового подобного устройства необходимо остановиться на конкретной модели. Для окончательного выбора необходимо:

Остановиться на каком-либо виде радиатора;
Исследовать рынок материалов для изготовления радиаторов;
Определить коэффициент полезного действия для анализа таких параметров, как пропускная способность и теплоотдача биметаллических радиаторов отопления, расчет которой требуется отдельно произвести;
Осуществить замер веса прибора, отчего будет достаточно легко понять, из какого материала он изготовлен. Например, биметаллические радиаторы внешне схожи с алюминиевыми, но обладают разницей в весе на 55%.

Биметаллические радиаторы могут производиться:

С применением цельной стали, фиксируемой на каркас радиатора по всем техническим требованиям;
С использованием стальных листов не по всей поверхности приборов, а в местах расположения трубок для нагревания.

В первом случае радиаторы отопления биметаллические, высота 800 более защищены от коррозии.При использовании листов из стали необходима более точная и скрупулезная сборка во избежание смещения пластин, и, как следствие, снижения КПД.

Есть своеобразная особенность у биметаллических радиаторов – впоследствии нагревания металла и его расширения возникают определенные шумы и звуки циркуляции горячей воды.

Так же полезно знать, что лучше выбрать - алюминиевые или биметаллические радиаторы , о их достоинствах и недостатках.

Монтаж и особенности установки

Монтаж любого устройства начинается с инструкции, в которой отражается конструкция биметаллических радиаторов отопления, все элементы, этапы сборки и общие разъяснения и рекомендации по монтажу и использованию прибора. Но любой пользователь не сможет самостоятельно произвести корректный монтаж радиатора, даже внимательно изучив все прилагаемые сопроводительные материалы.

Монтаж биметаллических радиаторов сможет выполнить только высококвалифицированный специалист с глубокими теоретическими знаниями и практическими навыками сантехнического ремонта и монтажа. Приглашая такого мастера, необходимо обязательно спросить о наличии лицензии на право произведения сантехнических работ.

Важным этапом в монтаже радиаторов является грамотное размещение клапана, используемого для высвобождения воздуха, скопившегося внутри радиаторов и дальнейшей нормальной работы обогревательного прибора и циркуляции тепловой энергии. Необходимы специальные фильтры, которые монтируются прямо перед клапанами.

Благодаря фильтрам происходит недопущение загрязняющих частиц в клапаны. Такие частицы, как правило, содержатся в воде. После полного монтажа системы спускается воздушная пробка в батарее и проверяется действие клапана.

Основные этапы работы:

Осуществление замеров мест расположения крепежных элементов;
Фиксация крепежных деталей с помощью дюбелей и цемента;
Выполнение установки, требующей точного соблюдения конкретных пропорций;
Монтаж и тестирование клапана.

Расчет количества секций батарей для помещений

Обычно в инструкции производителем указывается мощность биметаллических радиаторов отопления. На основе ее и производят расчет необходимого числа секций батареи. Если инструкция не содержит таких данных, можно воспользоваться нашим ресурсом для выяснения мощности радиатора данной конфигурации. Для каждого помещения подобный расчет выполняется отдельно.

Формула расчета основных показателей:

А = Б х 100/В , где

А – нужное число секций батареи,

Б – площадь помещения, которое необходимо отопить,

В – собственная тепловая мощность биметаллических радиаторов отопления.

Например, нужно отопить комнату площадью 12 м кв. Высота потолка – 3,5 м. Мощность 1 секции батареи. В итоге:

А = 12 х 100/200 = 6 секций

Если окончательное значение – не целое число с десятичным показателем, желательно его округлить в большую сторону. Лучше немного больше тепла, чем если его не хватит для обогрева. Размеры биметаллической батареи отопления существуют разные, поэтому вы сможете легко скомбинировать их.
