Формула стеклопакета что значит. Маркировка стеклопакетов пластиковых окон. Формулы матовых стекол

1. Формула стеклопакета
2. Формулы стандартных одинарных и двойных стеклопакетов
3. Формулы специальных и улучшенных стеклопакетов, маркировки их частей
   • Формула триплекса
   • Формулы матовых стекол
   • Формулы узорчатых стекол
   • Маркировки камер
4. Итоги
5. ГОСТы на стеклопакеты

Формула стеклопакета - это его маркировка. О ней мы и расскажем в этой статье. Прочитав ее, вы узнаете:

• как расшифровать формулу стеклопакета;
• как маркируют различные типы стекол;
• какие обозначения встречаются в формулах ударопрочных, солнцезащитных, энергосберегающих, звукоизоляционных пакетов и триплекса;
• какие технологии используют при их производстве;
• изготовление стеклопакетов какого типа заказать в том или ином случае.

Расшифровка формулы стеклопакета

Расшифровка формул стеклопакетов требует знания их общей конструкции, а также применяемых производителями обозначений. Для начала рассмотрим структуру маркировки.

Она включает в себя два блока.

• Блок из буквенных обозначений. В нем указывают количество камер и ключевые особенности стеклопакета. Пример - «СПД Уд Э».
• Блок формата x1–y1–x2–y2–x3. В нем указывают толщину стекол и ширину дистанционных рамок. К числам добавляют различные уточняющие обозначения. Пример - 4ESG–16–4M1–14Ar–4i.

В итоге формула этого стеклопакета выглядит так: СПД Уд Э 4ESG–16–4M1–14Ar–4i. Как видите, получилось нечто непонятное для неподготовленного заказчика. Далее мы расскажем, как читаются такие маркировки.

Формулы стандартных одинарных и двойных стеклопакетов

К стандартным относятся стеклопакеты, которые не обладают специальными дополнительными свойствами. Это повышенные ударопрочность, морозостойкость, звукоизоляция, энергосбережение, защита от ультрафиолетовых лучей и пр.

Конструкции выглядят так.

Изображение №1: однокамерный и двухкамерный стеклопакеты в стандартном исполнении

Формула однокамерного стеклопакета в стандартном исполнении

Формула однокамерного стеклопакета содержит в себе «СПО» (СтеклоПакет Одинарный). Рассмотрим пример.

СПО 4М-10-4М

Маркировка указывает на то, что в состав пакета входят два стекла толщиной 4 мм. Ширина дистанционной рамки - 10 мм. Буква М обозначает качество стекол, полученных методом вытяжки. Диапазон значений - от М1 (высшее качество) до М8 (низкое качество). Если в маркировке стоит просто буква «М», то это обозначает «М1», т. е. высшее качество.

Основные характеристики стандартных однокамерных стеклопакетов с различными формулами представлены в размещенной ниже таблице. Как видите, при высшем качестве стекол букву «М» вообще не указывают в формулах.

Изображение №2: основные характеристики стандартных однокамерных стеклопакетов

Формула двухкамерного стеклопакета в стандартном исполнении

Формула двухкамерного стеклопакета содержит в себе «СПД» (СтеклоПакет Двухкамерный). Рассмотрим пример.

СПД 4М-10-4М-10-4М

В этом случае мы имеем двухкамерный стеклопакет, изготовленный из 4-миллиметровых стекол высшего качества. Ширина дистанционных рамок - 10 мм.

Основные характеристики стандартных однокамерных стеклопакетов с различными формулами представлены в размещенной ниже таблице.

Изображение №3: основные характеристики стандартных двухкамерных стеклопакетов

Формулы специальных и улучшенных стеклопакетов, маркировки их частей

Формулы специальных и улучшенных стеклопакетов отличаются расширенными структурными блоками. В первый добавляют различные буквенные обозначения, а к числам второго приписывают уточняющую информацию.

Формулы стеклопакетов со специальными стеклами

При использовании специальных стекол расширяют вторые блоки формул. К числам, обозначающим толщину листов, приписывают следующие обозначения.

• F или float. Маркировка говорит об использовании флоат-стекол, изготовленных методом непрерывного отлива силикатной смеси на слой олова с охлаждением. Пример - СПО 4F-10-4F.
• Fjumbo. Это большие архитектурные флоат-стекла. Максимальный размер - 6*3,21 м. Пример - СПО 4Fjumbo-10-4Fjumbo.
• А. Говорит о том, что стекла армированы. При их производстве в силикатные смеси устанавливают проволочные сетки из низкоуглеродистой стали. СПО 4А-10-4А.

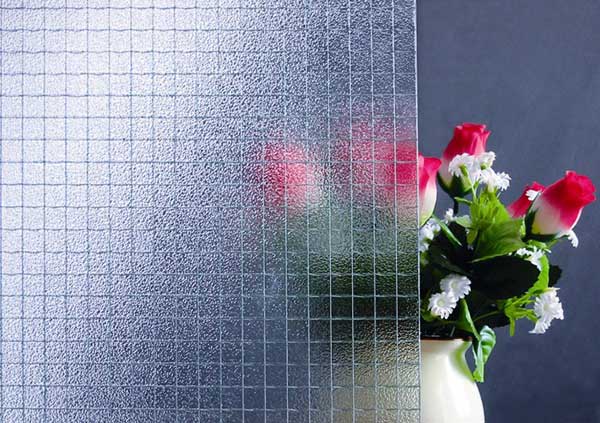

Фотография №1: армированное стекло

Формулы стеклопакетов с тонированными стеклами

Если в состав стеклопакета входят тонированные стекла, к их толщине добавляют следующие обозначения.

• Ton, Т, Тон, тон.масс. Это обобщенные аббревиатуры тонированных стекол. Пример СПО 4Т-10-4Т.
• Bronze, Green, Gray ит. п. Указывают на конкретный цвет тонировки. Пример - СПО 4Green-10-4Green.

Тонированные флоат-стекла изготавливают при помощи добавления в жидкое сырье оксидов металлов.

Фотография №2: тонированные стекла

Формула триплекса

Формула триплекса выглядит иначе. Многослойные стекла производят методом склеивания нескольких листов при помощи специальных полимерных пленок или составов. За счет этого достигается максимальная ударопрочность и повышается безопасность эксплуатации.

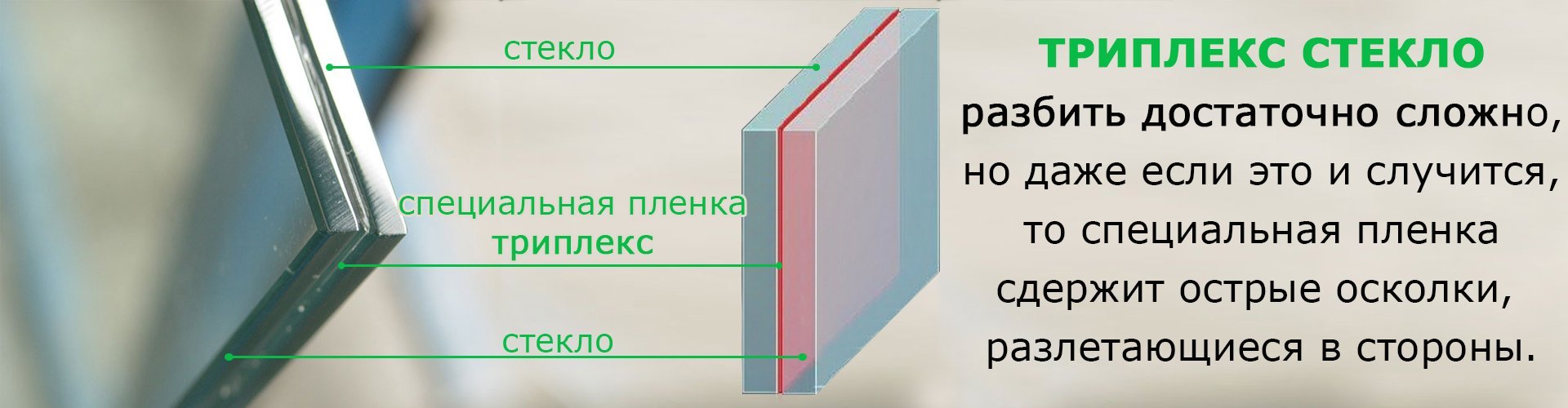

Изображение №4: триплекс

Триплекс в маркировках обозначают двумя способами.

1. 3-3-1 (3(1)3, 3.1.3). Триплекс склеен их двух 3-миллиметровых стекол. Толщина пленки - 1 мм.
2. MC1. «МС» обозначает Многослойное Стекло. В этом случае оно склеено из двух 4-миллиметровых листов. Толщина пленки - 1 мм.

Формулы стеклопакетов с закаленными стеклами

Для изготовления закаленных стекол применяют два метода.

• Термозакалка. Листы нагревают до 680 °C, а затем равномерно охлаждают. В результате получаются прочные стекла, которые при сильном повреждении разбиваются на тупые осколки (крошка).
• Термоупрочнение. Отличается от термозакалки более длительной стадией охлаждения. При разрушении таких стекол образуются крупные острые осколки.

Фотография №3: закаленное стекло

Формула закаленного стекла указывает на технологию изготовления.

• ESG - термозакалка. Пример - СПО 4ESG-10-4ESG.
• TVG - термоупрочнение. Пример - СПО 4TVG-10-4TVG.

Закаленные стекла относятся к ударопрочным.

Формула ударопрочного стеклопакета

Если стеклопакет относится к ударопрочным, в первый блок формулы добавляют аббревиатуру «Уд».

Как видите, двойной стеклопакет, формулу которого мы приводили вначале статьи (СПД Уд Э 4ESG–16–4M1–14Ar–4i) обладает повышенной ударопрочностью. Также вы теперь можете легко определить, что первое стекло закалено по технологии термозакалки. Еще немного, и вы сможете расшифровать эту формулу до конца.

Формула шумоизоляционного стеклопакета

Если стеклопакет обладает повышенными шумоизоляционными свойствами в своем классе, в первый блок формулы добавляют букву «Ш».

Пример - СПД Ш <характеристики стекол и дистанционных камер>.

Обратите внимание! На шумоизоляцию окон влияют следующие факторы.

• Толщина стекол. Чем они толще, тем выше устойчивость к вибрациям.
• Ширина дистанционных рамок. Чем они шире, тем выше содержание воздуха или звукоизоляционных газов.
• Использование стекол различной толщины. Эта технология производства стеклопакетов препятствует распространению эффекта резонанса.

Формула солнцезащитного стеклопакета

Если стеклопакет обладает повышенными солнцезащитными свойствами, в первый блок его формулы добавляют букву «С».

Пример - СПД С <характеристики стекол и дистанционных камер>.

Солнцезащитные стеклопакеты отражают или поглощают энергию. Существуют три типа таких стекол.

• Тонированные с функцией поглощения.
• Рефлекторные. Имеют твердые покрытия (оксиды металлов) которые наносят пиролитическим методом. Рефлекторные фасадные стеклопакеты отличаются ярко выраженным зеркальным эффектом.
• С мягким покрытием. Многослойные нанопокрытия наносят магнетронным методом.

Фотография №4: фасад из рефлекторных стекол

Обратите внимание! Производители, применяющие для производства стеклопакетов собственные уникальные технологии, приписывают к толщине солнцезащитных стекол специфические аббревиатуры. Их значения уточняйте у сотрудников заводов-изготовителей.

Формулы матовых стекол

Для матирования стекол применяют химическое травление и пескоструйную обработку. В первом случае получаются равномерные покрытия. Второй метод используют для создания оригинальных изображений и узоров.

Фотография №5: матовое стекло

Самые распространенные маркировки матовых стекол - Satin, Сатин и Matelux. Пример - СПО 4Satin-10-4Satin.

Формулы узорчатых стекол

Узорчатые стекла имеют рельефную поверхность, которая сильно ограничивает просматриваемость.

Фотография №6: узорчатое стекло

Самая распространенная маркировка - Krizet.

Маркировки дистанционных рамок

Дистанционные рамки бывают стандартными (алюминиевый профиль) и утепленными. Первые не маркируют.

Для улучшения характеристик используют различные вставки. В этом случае рамки маркируют аббревиатурой TP или ТД, что означает Теплая Дистанция.

Пример - СПО 4-10ТД-4.

Маркировки камер

Маркировка камер указывает на то, какими газами они заполнены.

• Аббревиатура отсутствует - воздух.
• Ar - аргон.
• Sf - гексафторид серы.
• Xe - ксенон.
• Kr - криптон.

Формула энергосберегающего стеклопакета

Если стеклопакет обладает повышенными энергосберегающими свойствами, в первый блок его формулы добавляют букву «Э».

Пример - СПД Э <характеристики стекол и дистанционных камер>.

Для конкретных энергосберегающих стекол также существуют обозначения, указывающие на технологию их изготовления.

• K. Эту маркировку имеют энергосберегающие стекла с твердыми покрытиями. Пример - СПО 4-10-4К. Такие стекла изготавливают методом нанесения оксида олова или индия.
• i. Эту маркировку имеют энергосберегающие стекла с мягкими низкоэмиссионными покрытиями. Пример - СПО 4-10-4i. Такие стекла производят методом нанесения оксида серебра вакуумно-магнетронным способом.

Изображение №5: принцип работы i-стекол

Как и в случае с солнцезащитными стеклами, некоторые производители добавляют уникальные маркировки. Уточняйте особенности таких стекол при заказе.

Итоги

Теперь вы сможете правильно расшифровать формулу стеклопакета, приведенную в начале статьи.

Итак, маркировка СПД Уд Э 4ESG–16–4M1–14Ar–4i означает, что:

• перед вами ударопрочный энергосберегающий двухкамерный стеклопакет;
• толщина всех стекол - 4 мм;
• первое закалено по технологии термозакалки;
• второе - обычное;
• энергосберегающие свойства третьего стекла обусловлены мягким покрытием из оксида серебра;
• первая камера заполнена воздухом;
• ее ширина - 16 мм;
• вторая камера заполнена аргоном;
• ее ширина - 14 мм.

Как видите, если знать обозначения, то сложностей с расшифровкой формул не возникает. Рекомендуем вам также ознакомиться с ГОСТами на стеклопакеты.

ГОСТы на стеклопакеты

ГОСТы стеклопакетов доступны для скачивания по размещенным ниже ссылкам.

Основным элементом стеклопакета является стекло.

Стеклопакет - это изделие из двух или более стекол, герметично соединенных друг с другом при помощи дистанционной рамки, а так же внутреннего и внешнего герметика, образующих замкнутую полость, заполненную осушенным воздухом или инертными газами.

Стеклопакет является наиболее рациональным средством, повышающим тепловую и звуковую изоляцию помещения при заполнении им световых проемов окон и дверей.

Благодаря высоким тепло- и звукоизоляционным свойствам стеклопакеты получили широкое применение в качестве важного строительного элемента, их производство стало развиваться еще в 30-е годы. Решающую роль сыграл тот факт, что сухой воздух является хорошим теплоизолятором, его теплопроводность практически в 27 раз ниже, чем стекла. Потери тепла в стеклопакете из двух прозрачных стекол распределены следующим образом: около 2/3 происходит за счет излучения и 1/3 - посредством теплоотдачи и конвекции вместе взятых.

Целесообразность применения стеклопакетов в качестве заполнения световых проемов определяется наличием герметичной воздушной прослойки, заполненной обезвоженным воздухом или инертным газом.

Между стеклами располагается тонкостенная алюминиевая рамка с перфорацией, заполненная так называемым молекулярным ситом, которое поглощает остаточною влагу и защищает стекла от запотевания, а также несколько линий долговечных уплотнений. В качестве заполнения может использоваться не только осушенный воздух, но и инертный газ аргон это улучшает теплозащитные свойства стеклопакета.

Готовый стеклопакет по всему периметру заливается двухкомпонентной тиоколовой мастикой, не дающей попасть внутрь ни влаге, ни пыли.

Герметичность стеклопакета обеспечивается двумя уплотнителями (герметиками): первый наносится в зазор между рамкой и стеклами, гарантируя их плотное прилегание друг к другу, вторым соединительный кант заливается снаружи. Для производства стеклопакетов используются герметики марки признанного мирового лидера - ""Kommerling"".

Благодаря герметичности в воздушную прослойку не попадают влага и пыль, не ухудшается освещенность помещений.

Стеклопакет выполняет две основные функции: сохранение тепла и звукоизоляция. Для нашей климатической зоны оптимальны двухкамерные стеклопакеты с энергосберегающим стеклом (k - стекло или i – стекло). Для уменьшения тепловых потерь можно также заполнить пространство между стеклами инертными газами или увеличить расстояние между стеклами.

Для изготовления стеклопакета используются стекла различной толщины - 4, 5 или 6 (мм).

Стеклопакеты могут быть однокамерными – система, состоящая из двух стекол на фиксированном расстоянии (обычный стандарт – 12 и 16 (мм)) и двухкамерными – состоящими из трех стекол.

Стеклопакеты имеют разную толщину: 24 (мм), 28 (мм), 30 (мм), 32 (мм), 42 (мм). Выражение ""формула однокамерного стеклопакета в 24 (мм) : 4 - 16 - 4"" означает, что в ""бутерброд"" соединены два стекла толщиной 4 (мм) с расстоянием между ними в 16 (мм).

Двухкамерный стеклопакет используют для повышения тепловых характеристик и снижения уровня шума. Чтобы шум гасился наиболее эффективно, расстояния между стеклами в одном блоке стеклопакета должны быть разными.

В стеклопакеты могут быть устанавлены энергосберегающие стекла – стекла со специальным покрытием, которые отражают инфракрасные лучи. Стеклопакеты могут собираться из безопасных ламинированных стекол с применением защитных пленок; армированных стекол, цветных или мозаичных стекол.

В изготовлений стеклопакетов могут использоваться разные виды стекла - тонированное солнцезащитное, цветное декоративное, закаленное особо прочное. Популярными являются стеклопакеты пластикового окна с энергосберегающими стеклами, обладающими способностью отражать тепловое излучение. Низкоэмиссионные стекла имеют высокий коэффициент сопротивления теплопередаче 0,52 м20С/Вт и в холодное время года не дают теплу из квартиры уходить на улицу, а летом, наоборот, не пропускают в жилище тепло снаружи.

Различают низкоэмиссионное k-стекло с теплоотражающим покрытием и стекло с мягким эффективным дорогостоящим покрытием но не очень прочным. Для защиты его от повреждений мягкие-стекла размещают покрытием внутрь стеклопакета. Твердое покрытие устойчиво к механическим воздействиям и значительно дешевле мягкого. Однокамерный пакет с k-стеклом удерживает тепло как двухкамерный, выполненный из обычного стекла марки М-1.

Все наши стеклопакеты соответствуют требованиями ГОСТ 24866 - 99 ""Стеклопакеты, клеенные строительного назначения"".

Гарантированный срок службы стеклопакета не менее 15 лет.

Обозначения стеклопакетов

• СПО - стеклопакет однокамерный
• СПД - стеклопакет двухкамерный

Маркировка стекла стеклопакета

• Листовое (ГОСТ 111) - ""М1"", ""М2"", ""М4"",""М7""
• Энергосберегающее с твердым покрытием - ""К"" ""К-glass""
• Энергосберегающее с мягким покрытием - ""И"" ""Low E""

Пример условного обозначения двухкамерного стеклопакета, состоящего из трех листовых стекол толщиной 4 (мм) марки ""М1"", с расстоянием между стеклами 12 (мм), заполненного воздухом: СПД 4М1 - 12 - 4М1 - 12 - 4М1

Технические характеристики стекла и стеклопакетов

Как видно из этой таблицы, разница в коэффициентах пропускания света листовых стекол одной толщины может достигать 9 %, при двухслойном остеклении - 16 %, при трехслойном остеклении - 21 %. Как уже отмечалось, покрытия на стекле снижают его коэффициент пропускания света, поэтому для "удержания" общего коэффициента пропускания стекла с покрытием в допустимых пределах и обеспечения нормативных коэффициентов пропускания остекления, покрытия надо наносить на стекла с высоким коэффициентом пропускания.

Маркировка стеклопакетов пластиковых окон с первого взгляда доступна пониманию только тем, кто их производит или устанавливает. Но ведь и покупатели хотят знать, что таят за собой цифры и обозначения. Попробуем разобраться, о чём расскажет формула стеклопакета.

Разделы статьи:

Классификация стеклопакетов.

Самое первое различие касается количества камер: однокамерные и двухкамерные.

Если маркировка формулы стеклопакетов содержит аббревиатуру СПО – это однокамерный стеклопакет.

А, если в формуле стеклопакета есть аббревиатура СПД - это двухкамерный стеклопакет.

Другой важный момент – это назначение стеклопакета. По ДСТУ Б В.2.7-107:2008 классификация стеклопакетов по назначению следующая:

• общестроительного назначения
• строительного назначения со специальными свойствами
• удароустойчивые (УД)
• энергосберегающие (Э)
• солнцезащитные (С)
• шумозащитные (Ш)
• морозоустойчивые (М)

Но надо сказать - в перечне нет мультифункциональных стеклопакетов, которые сочетают в себе несколько свойств (например – энергосберегающие и солнцезащитные функции). Поэтому, при , вы можете сами «формировать» его назначение, комбинируя в формуле стеклопакета стекла с различными свойствами.

Виды стекла и его маркировка.

Формула стеклопакета содержит в себе информацию о типе стекла, используемого при изготовлении. И большая проблема в том, что производители маркируют стекла (впрочем, как и сами стеклопакеты) не по единому стандарту, а это вносит определенную путаницу в расшифровку. Но, попробуем в этом разобраться - укажем основные виды стекла, их маркировку, которые содержит формула в стеклопакетах, исходя из конечного назначения стекла.

Листовое стекло.

А – указывает что стекло армировано;

Армированное стекло может быть как бесцветным, так и с цветным наполнителем. По внешнему виду делят на: плоское, волнистое и рифленое. Является безопасным и пожаростойким.

Многослойное стекло (триплекс).

Делится на виды по своему назначению:

Многослойное стекло принадлежит к группе защитных и безопасных стекол.

Маркировка многослойных стекол (триплекса) более сложная и формула в стеклопакете содержит информацию об используемых стеклах и толщине полимерной пленки. Маркировка с расшифровкой стеклопакетов триплекс:

• 4.1.4 (4(1)4, 4-4-1) – триплекс толщиной в 9 мм где – стекло 4 мм+ пленка 1 мм + стекло 4 мм;
• МС 33.2 – М ногослойное С текло толщиной 8 мм – 3 мм стекло + 2 мм пленки + 3 мм стекло;

Тонированное стекло в массе (окрашенное в массе).

Основные цвета тонирования - бронзовый, зеленый, серый и синий.

• 4Ton (4Т, 4Тон, 4 тон.масс) – обобщенная аббревиатура стекла толщиной 4 мм окрашенного в массе без указания конкретного цвета;
• 6Bronze – стекло 6 мм тонировка в массе, цвет бронза;

Закаленные стекла (стекла с повышенной прочностью).

Делятся на группы по способу получения повышенной прочности:

Химически закаленные стекла имеют повышенную изломную прочность и высокие противопожарные свойства.

Маркировка и расшифровка закаленных стекол:

• 4ESG – термозакаленное толщиной 4 мм;
• 6TVG – термоупрочненое 6 мм толщиной;

Солнцезащитные стекла.

Делятся на три группы, которые отличаются технологией изготовления:

Часто встречающаяся маркировка стеклопакетов с солнцезащитными стеклами и их расшифровка:

• 4SunStop – маркировка солнцезащитных стекол толщиной 4 мм для стеклопакетов у компании Глас-Трёш;
• 4StopSol – 4-ех миллиметровое солнцезащитное стекло производства AGC. Может быть 4 типов покрытия - Classic, Phoenix, Supersilver и Silverlight;
• 4ANTELIO – солнцезащитное в 4 мм, произведенное компанией Saint –Gobain с помощью метода on line. Может быть в трех цветах – GREEN, BRONZE, GREY (зеленый, бронзовый, серый);
• 4SolarCool – рефлекторное (солнцеотражающее с зеркальным напылением) толщиной 4 мм, производимое компанией PPG (Pittsburgh Plate Glass Co);
• 4SGSolar – солнцезащитное стекло SunGuard толщиной 4 мм изготовленное компанией Guardian методом вакуумного напыления оксидов серебра;

Энергосберегающие стекла

Энергосберегающие стекла с твердым покрытием (К – стекло) производятся методом нанесения оксида олова или индия на горячую поверхность листа.

• 4К – маркировка энергосберегающего стекла 4 мм с твердым покрытием;
• Pilkington K Glass – энергосберегающее с твердым покрытием компании Pilkington;

Энергосберегающие стекла с мягким низкоэмиссионным покрытием (I – стекло) имеют низкую излучательную способность, производятся способом вакуумно-магнетронного нанесения слоя оксидов серебра, способного отражать тепловую энергию.

I , Low-e , Top, И или Е - самые распространенные маркировки стекол с мягким покрытием. Но производители используют и свои специфические названия. Маркировка, которую может содержать формула стеклопакета и ее расшифровка:

• Top-N (Top-N+) – энергосберегающее стекло Planibel Top N производства компании AGC;
• ENplus - низкоэмиссионное энергосберегающее стекло Silverstar ENplus изготавливается компанией Euroglas концерна Глас-Трёш;
• ZERO (ZERO E) – стекло с инновационным энергосберегающим покрытием Silverstar Zero от компании Euroglas концерна Глас Трёш;
• ClimaN – энергостекло с покрытием ClimaGuard N производства компании Guardian;
• Optitherm - стекло с энергосберегающим покрытием Optitherm S1 / S3 производство компании Pilkington;
• Futur-N – стекло с энергопокрытием PLANITHERM FUTUR N производства компании Saint-Gobain;

Применение стеклопакетов с I – стеклом наиболее востребовано в окнах из 5-ти камерных профильных систем. Такие профиля мы предлагаем в категории ОПТИМУМ – энергосберегающие пластиковые окна .

Высокоселективные (мультифункциональные стекла).

Благодаря многослойному нанесению специального напыления, высокоселективное стекло позволяет блокировать инфракрасные лучи солнечного спектра и отражать тепловую энергию, давая проникать полезному дневному свету в помещение фактически без потерь, то есть – имеют высокую светопроницаемость.

Маркировка и расшифровка мультифункционального стекла:

• SELEKT – на флоат-стекла Euroglas наносится покрытие Silverstar Combi. Производится на заводах концерна Глас Трёш;
• ClimaSolar - многофункциональное стекло ClimaGuard Solar производства компании Guardian;
• StopRay Neo – высокоселективное стекло производства AGC;
• LifeGlassGlear – второе поколение мультифункционального стекла от компании Pilkington;

У стеклопакетов с мультифункциональными энергосберегающими стеклами самый высокий .

Матовые стекла

Матирование поверхности производится путем химического травления определенным составом кислот либо методом пескоструйной обработки. Химическое травление применяется тогда, когда необходимо сделать монохромное ровное покрытие. А технология пескоструя - при необходимости нанесения разного рода рисунков на лист.

Матовое покрытие может быть белого, бронзового и серого (графит) цвета. Встречающаяся в формулах стеклопакетов маркировка матовых стекол:

• Satin или Сатин или Matelux;

Узорчатые стекла

Узорчатые стекла бывают бесцветные либо окрашенные (практически с любым оттенком). Имеют низкие светопропускные свойства, а рифленая поверхность ограничивает просматриваемость.

• Krizet – наиболее распространенная маркировка узорчатого стекла;

Виды и маркировка дистанционных рамок у стеклопакетов

Наиболее распространенная дистанционная рамка из алюминиевого профиля, поэтому в формуле стеклопакета такой вид дистанции маркируется только ее шириной (в миллиметрах), а название материала просто опускается.

Существуют и другие виды дистанционных рамок – алюминиевые с термовставками, Termix, TPS, Swiggle Strip, Super Spacer и др.. Главное отличие таких рамок от алюминиевых – они значительно «теплее», их используют для стеклопакетов, у которых основное требование - это высокий коэффициент сопротивления теплопередаче.

Аббревиатурное наименование стеклопакета наносится на этикетку изделия. Некоторые фирмы печатают развёрнутую формулу на дистанционную рамку, находящуюся внутри стеклопакета.

Вконтакте

Современные ПВХ окна конструкции простые. С одной стороны. С другой же - очень сложные. «С наскока» в вопросе выбора стеклопакета разобраться не получится. Да и не надо - лучше уделить время для прочтения полезного материала, который поможет разобраться во всем досконально.

И не нужно морщиться! Знания, которыми поделились специалисты компании «Индустрия Окон», помогут избежать самой обидной ошибки - заплатить дорого за то, что стоит дешево.

Формула стеклопакета: приступаем к расшифровке.

Что самое главное в ПВХ окнах? Конечно же, энергосбережение. И его обеспечивает именно стеклопакет, а вовсе не профиль.

Хотите быть уверенными, что вы купили энергосберегающие ПВХ окна?

Смотрите внимательно на формулу стеклопакета, которую обязан предоставить вам специалист компании по установке пластиковых окон при расчете конструкции.

2-камерный стеклопакет с 2-мя энергосберегающими слоями и внутренним заполнением газом аргоном в этом расчете будет «прописан» так: 4i-14Ar-4-14Ar-4i или 4i-12Ar-4-16Ar-4i .

Как расшифровать этот набор цифр и букв?

4 - толщина стекла. Единица измерения - миллиметры. Важно! В 2-камерном стеклопакете установлено 3 стекла, в однокамерном - 2. Другая «камерность» - по аналогии.

i - показатель наличия энергосберегающего слоя. Помните! Для климатической зоны I наносится 2 энергослоя: один - на внешнем, второй - на внутреннем стекле.

12, 14, 16 - расстояние между стеклами. Единица измерения - миллиметры. Вам только кажется, что это второстепенная цифра. На самом деле, при заполнении инертным газом, чем больше расстояние, тем лучше теплоизоляция. Принятый стандарт - 10-20 мм. Изменение в большую сторону не увеличивает показатель теплоэффективности стеклопакета. А вот уменьшение расстояния сведет этот показатель к минимуму.

Ar - отметка о том, что пространство между стеклами заполнено аргоном. Именно этот газ, в сочетании с энергосберегающими слоями, обеспечивает высокую энергоэффективность ПВХ окна.

Другие показатели в формуле стеклопакета

Т - теплая рамка. Такие рамки снижают риск возникновения конденсата по периметру стеклопакета. Чаще всего их устанавливают на небольшие «теплые» стеклопакеты.

S - солнцезащитный слой. Обычно он присутствует в мультифункциональных окнах, которые выбирают для помещений, расположенных на «солнечной стороне». Стекло с таким напылением пропускает в 2 раза меньше тепловых лучей, чем обычное.

Как это выглядит в формуле? 4s-10Ar(T)-4-10Ar(T)-4i

СИ - обычно так помечается мультифункциональное прозрачное стекло.

LGC - обычно так помечается прозрачное мультифункциональное стекло lifeglass.

Ph - феникс-стекло (Phoenix); может быть бесцветным, бронзовым, серым и зелёным. Надёжное и экологичное стекло, обладающее эффектом зеркальности.

А2 - бронированное стекло класса А2.

pl - в компании "максиформ" так обозначается пластиковая рамка ("тёплый край") либо тонированное "в массе" стекло.

StClBr - бронзовое зеркало.

krizet - рифлёное стекло.

CG Solar - Guardian ClimaGuard Solar, мультифункциональное прозрачное стекло "Гардиан".

Варианты формул 2-камерных стеклопакетов

4-14Ar-4-14Ar-4i - энергосберегающий слой есть только на внутреннем стекле + аргон в двух камерах.

4EnergyL-14Ar-4-14Ar-4и - мультифункциональное прозрачное стекло Energy Light + одно и-стекло + в двух камерах шириной по 14 мм газ аргон. Свойства такого стеклопакета можно изучить

4PhBr-20Ar-4-20Ar-4и - феникс бронза или тонированное "в массе" стекло бронзового цвета + два аргона + и-стекло в стеклопакете толщиной 52 мм.

4STR35SISR-10ar-4-10ar-4и - это стеклопакет с серебряной тонировочной пленкой с аргоном в двух камерах и одним и-стеклом, 32мм.

4-14-4-14-4 - обычный стеклопакет толщиной 40 мм, где нет ни энергосберегающего напыления, ни заполнения аргоном.

4-10-4-10Ar-4i - один энергосберегающий слой и аргоном заполнена только внутренняя камера.

4PhCl-12ar-4-12ar-4.4.1 - бесцветное феникс-стекло (Phoenix Clear, просветлённое, обладает зеркальностью) + стекло триплекс (стратобель, многослойное стекло, повышенная ударопрочность и звукоизоляция) + аргон в двух камерах, 2-камерный стеклопакет (3 стекла), толщина стеклопакета 40мм.

Информация о конструкции, использованных материалах, технологиях и функциональных возможностях заложена в маркировке пластиковых окон . Она наносится как на стеклопакет, так и на профиль. Ее назначение — информировать покупателя о соблюдении продавцом своих обязательств.

Обозначение и маркировка стеклопакетов

Нанесенный шифр содержит следующую информацию:

• Параметры стекла: тип и толщина.
• Габариты воздушной камеры.
• Заполнение: газ или воздух.

Под типом стекла подразумеваются дополнительные функции, которыми оно наделено. Его толщина также имеет значение, как и размер воздушной камеры. Ее заполнение газом или создание вакуума также фиксируется шифром.

Как прочитать маркировку на стеклопакетах пластиковых окон?

Пример самой простой кодировки — 4-16-4. Это конструкция из двух четырехмиллиметровых стекол и рамки между ними в 16 мм. Отсутствие букв говорит о самом простом полированном стекле без спецэффектов. Ниже приведем расшифровку маркировки стеклопакета по ГОСТ.

Тип стекла

• М — стандартный полированный вариант без спецэффектов.
• F — флоат-стекло с повышенной прочностью и теплозащитой.
• PI — с энергосберегающей пленкой.
• К — с твердым низкоэмиссионым покрытием и защитой от мелких повреждений.
• I — с мягким низкоэмиссионным покрытием, обеспечивающим эффект энергосбережения.
• S —окраска всей структуры — «в массе».

Воздушные камеры

Камера создается за счет установки между стеклами дистанционной рамки. Ее наименьший размер — 6 мм. Традиционно ширина рамок может быть 10, 12, 16 ... 36 мм. Последний предназначен для широкого оконного профиля не менее 78 мм. В маркировке стеклопакета по ГОСТ габариты камеры указываются в середине кода. Например, 4-16-4 — рамка в 16 мм, знак «-» означает самый простой вариант — просто вакуум.

Пример маркировки энергосберегающих стеклопакетов

4I-16-4М

• общая толщина — 24 мм,
• оба стекла — «четверки»,
• внутреннее с мягким низкоэмиссионным i-покрытием,
• камера 16 мм.

4M-10Аr-4M-10-4M

• общая толщина стеклопакета — 32 мм,
• три 4-миллиметровых стекла,
• дистанционные рамки по 10мм
• заполнение аргоном.

4I-10-4М-10-4М

• энергосберегающая 32-миллиметровая конструкция,
• камеры по 10 мм.

Куда наносится маркировка пластиковых окон?

Обозначения наносятся на поверхность дистанционной рамки. Они хорошо видны невооруженным глазом. Там зашифрована следующая информация:

• серийный номер,
• производитель,
• конструктивная символика,
• дата производства.

18 772 REHAU 4-16-4 12.07.2018

Данная шифровка говорит, что стеклопакет однокамерный, стандартный, со стеклами толщиной по 4 мм и расстоянием между ними в 16 мм, произведен компанией REHAU 12 июля 2018 г. Первые 5 цифр вначале — серийный номер.

Особенности маркировки окон ПВХ

Вышеприведенные кодировки заимствованы у европейских производителей. В российских нормативах введена своя аббревиатура — по первой букве значимой характеристики.

• ударопрочность — У;
• шумозащита — Ш;
• солнцезащита — С;
• морозостойкость — М;
• энергосбережение — Э.

В интернете вместе с маркировкой пластиковых окон часто ищут и их значимые характеристики. Запрос можно сформировать так: «однокамерный солнцезащитный стеклопакет» или «4-16-4Э». Чтобы не ошибиться, позвоните менеджерам «Оконных технологий». Мы проконсультируем по вопросам выбора профиля и стеклопакета и порекомендуем вариант для вашего дома.
