Этапы монтажа теплых электрических полов под плитку. Монтаж теплого пола под плитку: пошаговая инструкция Установка теплых полов под плитку

Теплые полы давно используются в западных странах, у нас, к сожалению, такой метод обогрева помещений до сих пор применяется довольно редко. Причина – неумение экономить энергоносители и нежелание внедрять современные технологии.

Почему применение теплых полов приветствуется в развитых странах?

  1. Экономическая эффективность. Обогрев помещения достигается за счет конвективного движения воздуха. Теплый поднимается вверх, холодный, соответственно, опускается вниз. Если отопление делается при помощи батарей, то температура воздуха в помещении возрастает по мере увеличения высоты, а комфортность пребывания в помещении определяется температурой на расстоянии примерно 1,5 м от пола. Для достижения нормируемых показателей температура под потолком превышает температуру комфортности примерно на 10–15°С, на полу она меньше на 5–10°С. Это намного увеличивается расход энергии, что увеличивает стоимость содержания помещений в зимний период. Теплые полы обогревают помещение снизу, температура на уровне комфортности почти ничем не отличается от температуры под потолком, тепловая энергия используется максимально эффективно.
  2. Простота монтажа. Для монтажа отопления с водяным теплоносителем нужно много времени и финансовых средств, часто приходится выполнять большой объем дополнительных строительных работ. Теплые полы быстро монтируются в любых зданиях в кратчайшие сроки.
  3. Возможность точной регулировки температуры в каждом отдельном помещении.

В настоящее время в некоторых европейских странах на законодательном уровне прописаны требования по обязательной установке теплых полов во всех новых зданиях. Для того чтобы лучше понимать критерии выбора теплого пола под плитку, нужно знать их виды и краткие технические характеристики. С учетом конструкции и принципа действия теплые полы бывают двух видов:

  • с водяным теплоносителем;
  • с электрическим подогревом.

Из-за сложности монтажа и дороговизны элементов первые используются редко, чаще всего монтируются полы с электрическим подогревом. В зависимости от конструктивных особенностей полы с электрическим подогревом могут быть таких видов.

Вид электроподогрева Технические параметры

Может быть неэкранированным или экранированным, для жилых помещений применяется только экранированный. Диаметр токопроводящей жилы может достигать 5 мм, за счет этого существенно увеличивается долговечность эксплуатации, его можно заливать бетонной стяжкой. Большая толщина кабеля исключает перегорание в результате резких скачков напряжения. Экранирование повышает безопасность эксплуатации, исключаются механические повреждения во время выполнения строительных работ. Кабель может укладываться на бетонное основание или сразу на теплоизоляцию, для фиксации, в зависимости от основания, используются специальные доборные элементы. В последнее время начали выпускаться кабели с диаметром в пределах 3 мм, керамическую плитку можно укладывать сразу на них. Но профессионалы не рекомендуют использовать такую технологию под плитку. Почему? Об этом мы поговорим в статье ниже.

Коммерческое название инфракрасный, рекомендуется применять как средство дополнительного подогрева пола в квартирах с уже действующей системой отопления. В зависимости от материалов и технологии изготовления пленочный подогрев может применяться как для отопления жилых, так и коммерческих помещений с большими нагрузками на пол. Под плитку использовать не рекомендуется, цементный раствор может повредить токопроводящие элементы. Такие нагреватели можно монтировать под линолеум, ковролин и иные мягкие покрытия, не требующие цементного клея.

Наиболее современный инновационный метод обогрева пола, универсального использования, оптимальный вариант под плитку. Карбоновые проводники соединяются в маты различных размеров. Главное преимущество такой системы обогрева – автоматическое регулирование температуры. Это позволяет монтировать обогрев под всей площадью пола вне зависимости от размещения мебели. Только такая система имеет это преимущество, все остальные требуют учитывать план расстановки мебели. Кроме того, на полы с обыкновенным подогревом нельзя устанавливать новую мебель, а это создает большие неудобства проживающим. Как работают карбоновые элементы, мы расскажем немного ниже.

Есть несколько физических и технологических причин, с учетом которых строители не советуют под плитку монтировать такой тип теплых полов.

Технологические причины

Первая. Диаметр шлангов или трубопроводов не менее одного сантиметра. Если к этому параметру прибавить минимальную толщину теплоизоляции, основания, толщину клея для плитки и толщину самой плитки, то пол поднимается над плитой перекрытия минимум на 10 см. Это очень много для жилых помещений, кроме того, в некоторых случаях уровень пола в ванных комнатах становится выше, чем уровень пола в смежных. Как следствие, после возникновения аварийных прорывов воды затопляется не только ванная, но и вся квартира вне зависимости от надежности ее гидроизоляции.

Вторая. Для управления параметрами функционирования, подачей воды и регулировкой температуры требуется дорогостоящее и сложное специальное оборудование. Вдобавок значительно увеличивается количество соединений трубопроводов, в результате чего еще более возрастают риски протечек.

Третья. Такая система обогрева пола может функционировать только в отопительный сезон, она полностью завязана с общей системой, для подключения в многоквартирных домах требуются многочисленные разрешения. А установка отдельного отопительного котла для пола экономически нецелесообразна.

Физические причины

Все материалы имеют свойство при изменении температуры менять линейные размеры. Керамическая плитка фиксируется к основанию специальным клеем.

Он имеет отличные показатели, но не может составлять с основанием единое целое. При расширении основания прочность соединения немного ослабевает, при многократных перепадах температуры плитка может полностью отслаиваться. Отрывание не произойдет через несколько лет эксплуатации, но водяной подогрев используется десятилетиями, за это время микротрещины достигают критических размеров.

Негативное явление усиливается за счет того, что шланги нельзя изгибать под малыми радиусами, минимальное расстояние между линиями составляет 15 см. В результате основание прогревается неравномерно, особенно в период включения. А это еще больше увеличивает риски отрыва плитки.

В связи с такими особенностями водяного подогрева в настоящее время его используют очень редко, предпочтение заслуженно отдается электрическому способу. В качестве примера теплого пола под керамическую плитку мы рассмотрим вариант с карбоновыми матами.

Инструкция по монтажу карбонового отопления под плитку

Для начала следует узнать о физических особенностях карбоновых матов, это поможет выбрать правильную технологию установки плитки.

В обыкновенных проводниках тока сопротивление возрастает по мере повышения температуры, чем она больше, тем больше энергии используется и тем больше выделяется тепла. Когда потребление достигает своего максимума, дальнейшее регулирование осуществляется за счет понижения силы тока регулятором. Такие физические явления происходят одновременно по всей длине проводников.

Инновационные карбоновые обогреватели имеют уникальное свойство – по мере повышения температуры уменьшается мощность, соответственно, понижается температура нагрева. Каждый карбоновый элемент в одном месте может иметь разную температуру. Такая особенность дает возможность размещать мебель на полу с электрическим подогревом без каких-либо ограничений. Во время установки матов нет необходимости учитывать расположение предметов на полу, подогрев предусматривается по всей площади.

Характеристики матов немного изменяются в зависимости от их технических параметров, в таблице мы дадим средние значения.

Наименование параметра Показатели
Максимально потребляемая мощность карбонового стержня при температуре не более 20°С 110–120 Вт на погонный метр. С учетом этих данных выполняется теплотехнический расчет отопления помещения.
Максимально потребляемая мощность карбонового стержня при температуре + 60°С 70–80 Вт на погонный метр. Общая мощность понижается примерно на 40%, за счет этого автоматически понижается температура нагрева. Явление может носить колебательный характер после включения питания, но со временем высота синусоиды понижается, температура нагрева и потребляемая мощность стабилизируются.
Среднее потребление электрической энергии карбонового стержня с учетом его диаметра 20–30 А/ч
Длина одного мата 20–25 м

Изменение мощности в зависимости от температуры происходит за счет сложных физических явлений, описывать их нет необходимости.

Цены на теплый пол TeploTex

теплый пол TeploTex

В состав комплекта входит карбоновый мат, провода типа ВВГнг для соединения нескольких матов, соединительные и концевые комплекты, гофрированная трубка для термодатчика, термодатчик и пульт управления.

Для проведения работ понадобятся плоскогубцы, ножницы, монтажный нож, рулетка, приспособление для зачистки проводов, обжимные клещи, отвертка, скотч, технический фен. В комплект входит теплоотражающий материал пенофол или изолон, производители рекомендуют их использовать, но ниже мы немного остановимся на целесообразности применения теплоотражающего материала.

Пол должен укладываться на подготовленную и качественно утепленную поверхность, перед началом работ уберите с нее строительный и иной мусор.

Мы дадим типичную пошаговую инструкцию монтажа карбонового мата, а в конце расскажем о замечаниях профессионалов. Решайте сами, каким образом поступать.

Шаг 1. Снимите размеры помещения. Мы уже упоминали, что карбоновые маты можно укладывать по всей поверхности, размеры, тип и расположение мебели никакой роли не играют. Согласно полученным данным определите количество матов.

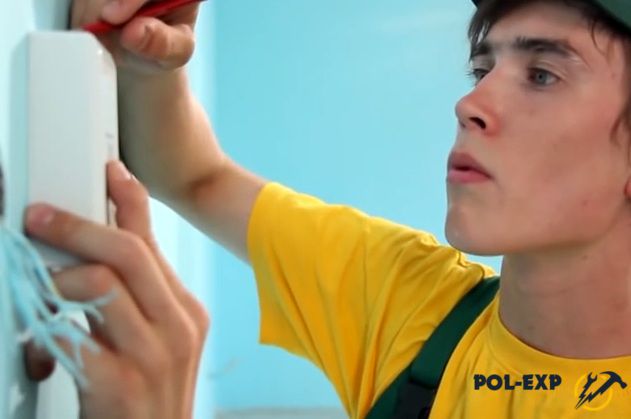

Шаг 2. Определитесь с местом установки пульта управления. Лучше всего его размещать рядом с выключателем света.

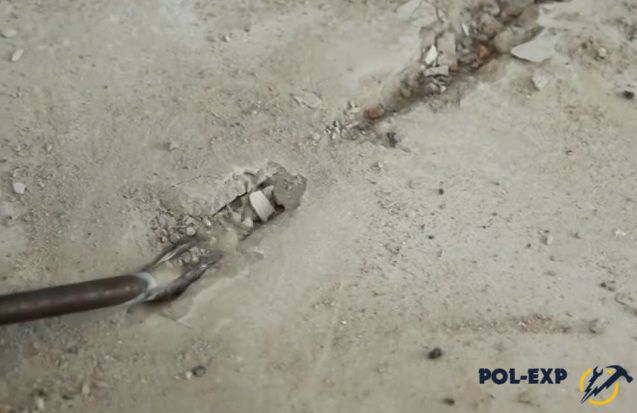

Проштробите в стенах и основании пола канавки для монтажа датчика температуры пола и токопроводящих кабелей. Если нужно, то сделайте отверстие под разводную коробку.

Шаг 3. Уложите теплоизолирующий материал, места стыков заделайте скотчем. Следите, чтобы он лежал ровно без перегибов и извилин. Прикрепите его к основанию клеем, степлером или двухсторонним скотчем. Способ фиксации выбирайте с учетом характеристик основания.

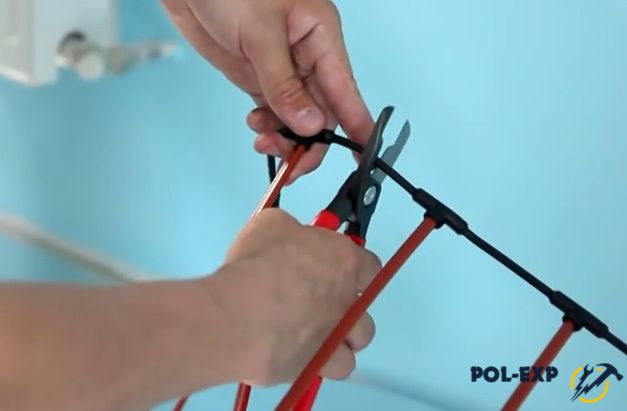

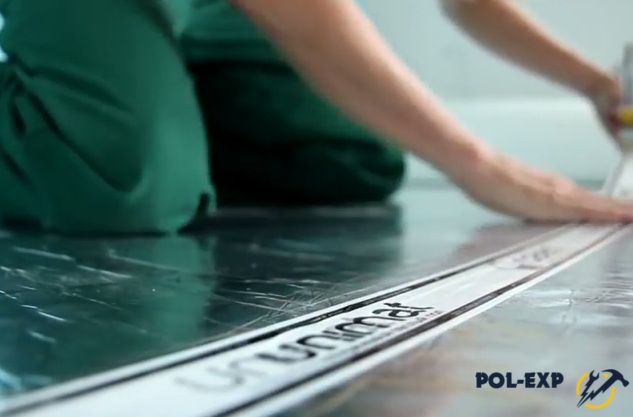

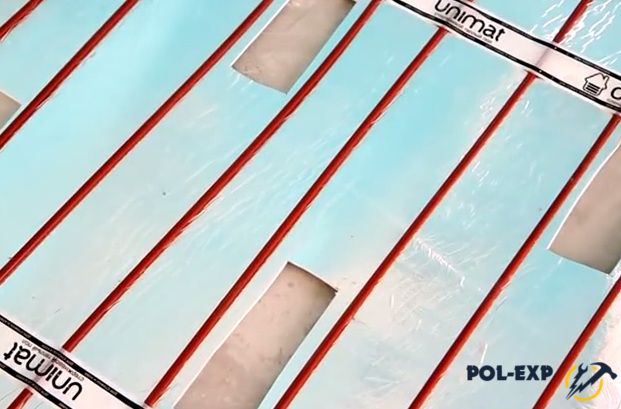

Шаг 4. Приступайте к раскладке и фиксации карбонового мата. Начинать расстилать следует со стороны установленного терморегулятора. В месте разворота нужно разрезать соединительный провод. Разрезать его следует только посредине, в дальнейшем концы зачищаются и соединяются между собой прилагаемой в комплекте электроарматурой.

Важно. Общая длина полос мата не может превышать 25 м. Если для помещения требуется больше элементов, то последующие будут подключаться отдельно.

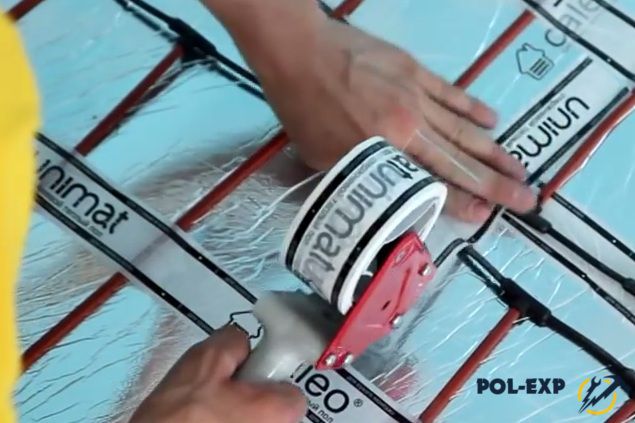

Шаг 5. Для исключения вероятности сдвига карбоновых матов во время выполнения дальнейших работ нужно зафиксировать их к поверхности скотчем. Следите, чтобы карбоновые стержни не пересекались, это правило касается монтажа любого типа теплого пола.

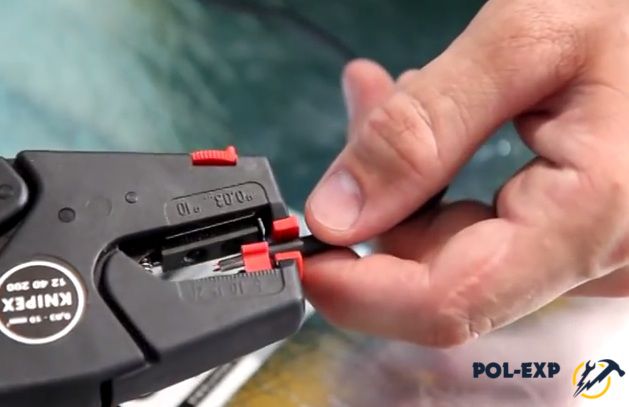

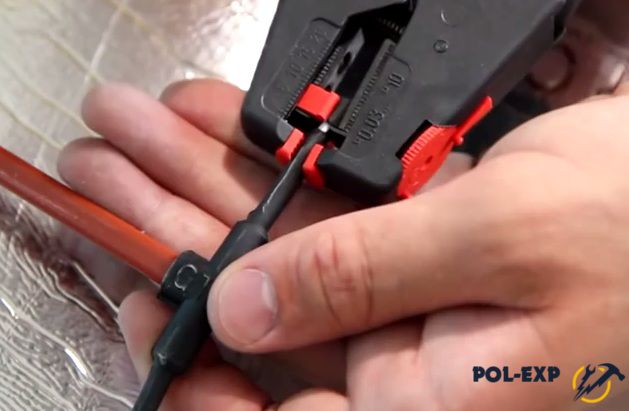

Шаг 6. Приступайте к подключению и изоляции карбоновых матов. Для соединения нужно использовать провода ВВГнг, при этом пользуйтесь специальным приспособлением для снимания с концов изоляции. Удалять ножом не рекомендуется, во время неумелых действий можно немного надрезать провод. Со временем он в месте повреждения перегорит, придется снимать плитку для ликвидации неисправности.

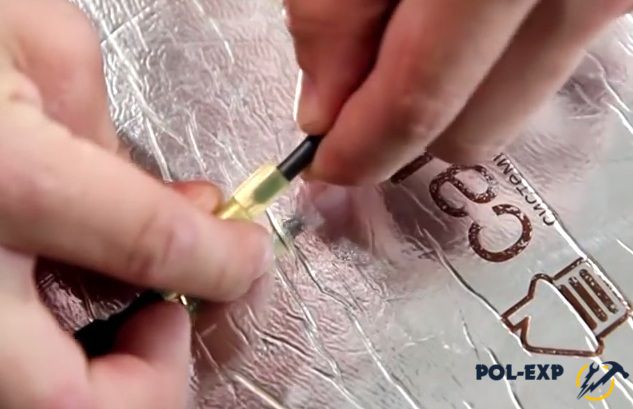

На зачищенные концы наденьте специальную гильзу в термоусаживаемой трубке.

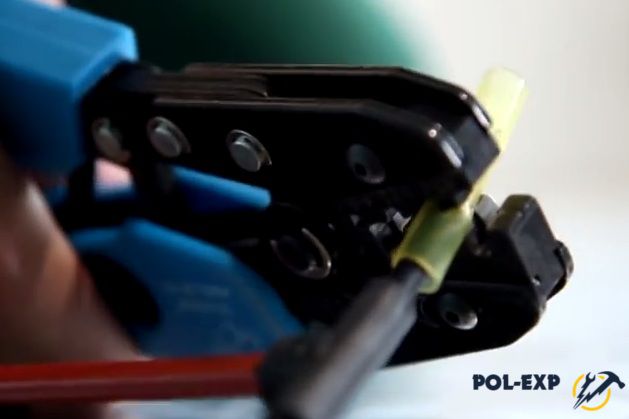

Обжимными клещами прочно сожмите гильзу, проверьте прочность соединения вытаскиванием проводов. Они должны сидеть прочно без всяких шатаний.

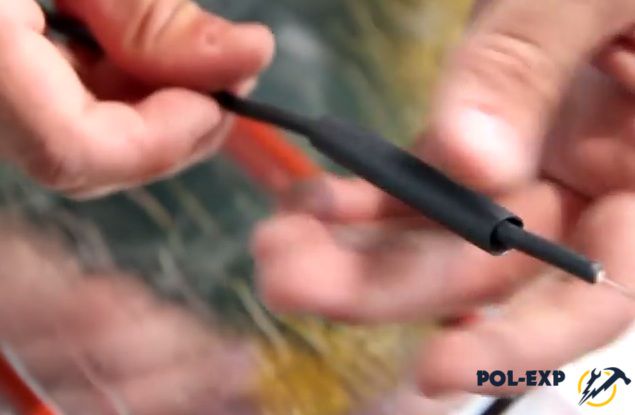

При помощи технического фена нагрейте трубку, она плотно сожмет изоляцию кабеля. Не перегревайте ее, работайте осторожно. Вторую термоусаживаемую трубку сдвиньте на место соединения и также нагрейте. За счет этого каждое соединение имеет двойную изоляцию и надежную защиту от попадания влаги.

Прогрев гильзы феном

Трубка, которую прогревают феном так же, как и гильзу

Шаг 7. Подключение терморегулятора. Подключение делайте согласно прилагаемой к устройству инструкции. Контакты плотно затягивайте. После первого затягивания повторите операцию, это обеспечит максимально плотный контакт элементов.

Шаг 8. Острым концом монтажного ножа проделайте отверстия в теплоотражающем материале, они нужны для улучшения контакта выравнивающей стяжки с основанием. Отверстия следует делать между карбоновыми проводниками. Работайте осторожно, не повредите изоляцию. Отверстия должны располагаться в шахматном порядке на расстоянии примерно 30 см друг от друга.

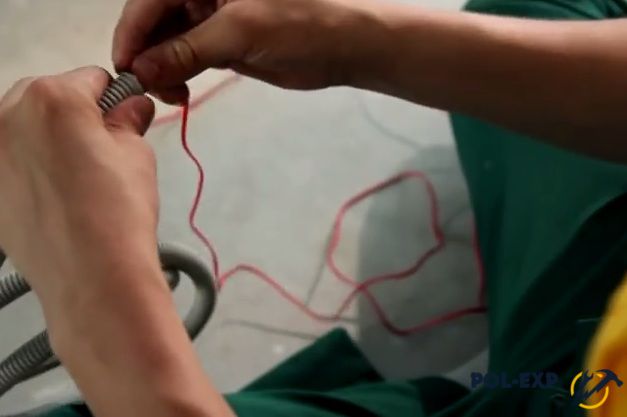

Шаг 9. Установите датчик температуры пола. Для этого проденьте его в гофрированную трубку, открытый конец трубки закройте специальной заглушкой. Трубка нужна для того, чтобы в случае необходимости датчик можно было без проблем поменять. Уложите трубку в ранее подготовленный паз в основании пола. Датчик должен располагаться примерно посредине между карбоновыми стержнями.

Практический совет. Датчик намного легче устанавливать при помощи мягкой металлической проволоки. Вначале просуньте в шланг ее, затем к одному концу привяжите провода датчика и вытягивайте проволоку до тех пор, пока он не займет свое место.

Если в основании канавка не подготовлена, то датчик можно устанавливать без трубки, при помощи скотча зафиксируйте его положение.

Шаг 10. Подключите провода датчика к соответствующим клеммам терморегулятора. При помощи тестера проверьте правильность всех соединений.

Шаг 11. Включите системы на 5–10 минут, проверьте исправность.

Если все в норме, то можно приступать к дальнейшим работам.

Укладка плитки

Плитку следует укладывать на цементную стяжку толщиной 2–3 см. Чем больше толщина, тем больше теплоемкость пола, но одновременно увеличивается время нагрева. Перед укладкой плитки нужно подготовить стяжку. Делать ее можно наливным методом или традиционным с использованием цементно-песчаного раствора, маяков и правила. Подробно рассказывать о технологии нет надобности, она широко известна, а вот дать профессиональные советы по особенностям технологии теплых полов есть необходимость.

Профессиональным строителям непонятно, зачем нужен тонкий фольгированный теплоизолирующий материал типа пенофол. Производители обосновывают его применение тем, что он дополнительно теплоизолирует основание и отражает инфракрасные лучи. Это очень сомнительная аргументация. Почему?

Теплопередача происходит за счет трех явлений: теплопроводности, конвекции и теплового излучения. Первый способ осуществляется при прямом контакте тел с различной температурой, второй из-за перемещения горячих и холодных потоков воздуха и третий за счет излучения инфракрасных лучей. Если эффективность первых двух способов не зависит от температуры тела, то количество инфракрасных лучей с учетом температуры возрастает в геометрической прогрессии. Тело с температурой 20–30°С излучает мизерное количество инфракрасных лучей, соответственно, и отражать нечего. Электрические провода плотно соприкасаются со стяжкой и передают ей максимум тепла, а незначительное количество инфракрасных лучей поглощается тем же раствором. Эффективность фольги в случае полов с подогревом приближается к нулю, лишние потери времени и денег.

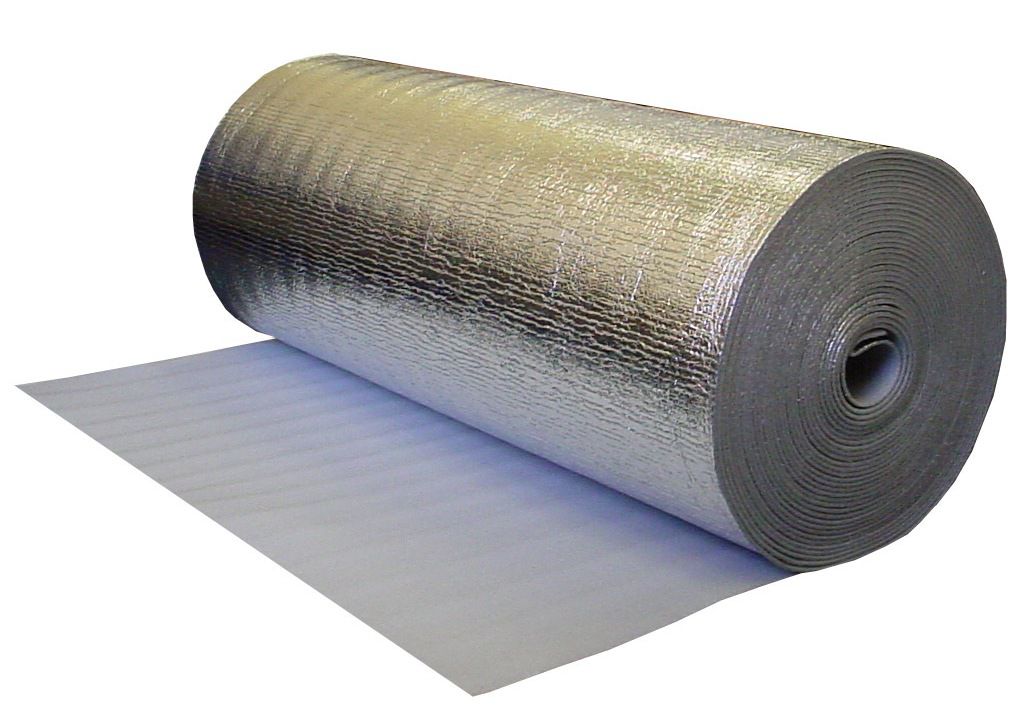

Но и это еще не все. Пенофол – очень мягкий материал с толщиной утеплителя до 5 мм. Такая толщина никакого заметного эффекта теплосбережения не дает, это следует знать. Кроме неэффективности, пенофол приносит прямой вред. Во время изготовления основания он неравномерно прогибается, между тонкой стяжкой и плитами перекрытия появляются пустоты. Как следствие, стяжка трескается и плитка отслаивается.

Согласно отзывам пользователей, многие отдают предпочтение установке электрического теплого пола под плитку. Решение можно считать правильным, поскольку электрический пол хорошо совместим с большинством видов напольных покрытий и в частности, под керамическую плитку, керамогранит, натуральный камень.

Плюсы электрического пола под плитку

  • возможность обеспечить обогрев помещения в любое время года. Нет необходимости ждать начала отопительного сезона (актуально для квартир в многоэтажных домах с центральным отоплением);
  • установка электрического подогрева исключает протечки, как при водяном теплом поле;
  • пол не замерзнет (размёрзнется) зимой в случае отключения или перебоев в электроснабжении, как в случае с водяными полами;
  • удобная и точная регулировка температуры поверхности пола;
  • минимальное скрадывание высоты помещения, за счет более тонкого диаметра нагревающего кабеля и меньшей толщины стяжки;
  • неизменная мощность обогрева по всей площади укладки;
  • простота обслуживания.

Однако даже когда сделан выбор в пользу использования электричества, нужно еще определиться какие электрические теплые полы под плитку лучше, и какую разновидность систем использовать.

Виды электрического теплого пола под плитку

  • кабельный – нагревательный резистивный кабель для теплого пола в катушке (бухте). Крепится путем зажима на специальной планке. Можно купить готовый комплект, содержащий минимальный либо полный набор комплектующий. В некоторые комплекты входит даже инструмент. Цена комплекта зависит от его мощности, длины кабеля и комплектации. Сэкономить можно за счет самостоятельного подбора элементов и выполнения монтажа своими руками. Выбирая нужно учесть, что греющий кабель для пола может быть одно- и двухжильным. Второй вариант предпочтителен, поскольку более надежен, первый – более дешевый;
  • нагревательные маты (кабельные). Мастера советуют выбрать этот вариант, если планируется самостоятельный монтаж. Стоимость матов на треть дороже, но по простоте расчета и укладки он существенно превосходит предыдущий вариант;
  • пленочный (инфракрасный) теплый пол. Самый дорогой вариант, но самый надежный в плане безопасности. В первую очередь за счет отсутствия электромагнитных волн.

Проанализировав отзывы пользователей и рекомендации мастеров можно отметить, что кабельный пол в матах является наиболее предпочтительным вариантом для устройства системы электрический теплый пол. В то время как кабельные полы под плитку менее распространены. В основном это связано с необходимостью заливки стяжки, которая:

  • увеличивает нагрузку на плиту перекрытия (что нежелательно в многоэтажных домах);
  • уменьшает высоту потолка;
  • заливка стяжки сопровождается мокрыми работами, что не всегда приемлемо для пользователей;
  • длительный период высыхания (застывание бетонного раствора).

Кроме того, расчет длины греющего кабеля сложнее чем нагревательных матов.


своими руками

Следует знать, что технология укладки электрического пола под плитку несколько отличается в зависимости от вида пола, но часть этапов для них идентична:

1. Подготовка проекта теплого пола

Проектирование – важная составляющая, в данном случае, хороший проект позволяет снизить расходы на покупку материалов и избежать локального перегрева кабеля.

Разрабатывая проект, следует помнить, что под мебель и тяжелые бытовые приборы (например, стиральная машина, холодильник) кабель не укладывается. Это создает дополнительную нагрузку на систему (нагретый воздух будет подниматься не вверх, а возвращаться обратно к источнику тепла), которой можно избежать. По этой же причине, рекомендуется приобретать кровать на ножках. Кроме того, кабель (или мат) следует располагать на расстоянии 150-200 мм от стены. Расстояние между соседними витками составляет не менее 100 мм.

В проекте определяется место установки регулятора тепла. Обычно его монтируют на высоте 900-1 000 мм от поверхности пола. Такое месторасположение будет оптимальным, поскольку регулятором будет удобно пользоваться и не нужно будет штробить большой участок стены для укладки провода, соединяющего регулятор и кабель.

2. Теплоизоляция для электрического теплого пола под плитку

Этот этап может предшествовать следующему или выполняться после него. Всё зависит от вида применяемого теплоизоляционного материала. Выбор толщины утеплителя зависит от состояния плит перекрытия и места установки:

  • толстый теплоизоляционный слой целесообразно делать над подвалом, грунтом или неотапливаемым помещением, а также на балконе или лоджии. Для этих целей подходит пенопласт или пенополистирол. Толстый материал разумнее укладывать до выравнивания пола. Толщина слоя – от 20 до 100 мм;
  • тонкий теплоизоляционный слой укладывается на подготовленный пол. Обычно в этих целях используют фольгированный пенофол, который укладывают отражающей поверхностью наверх. Такая подложка сориентирует тепло в комнату.

Утеплитель укладывают на расстоянии от стены. Чем толще утеплитель – тем больше расстояние. Так для пенополистирола оно составит 100 мм, для пенофола – 50 мм. Место примыкания утеплителя к стене проклеивают демпферной лентой. Она призвана скомпенсировать тепловое расширение материла.

3. Подготовка основания под электрический теплый пол

Греющий кабель или нагревательный мат укладывают только на ровную, чистую, обеспыленную поверхность пола. Таким образом, подготовка поверхности включает в себя устранение выступающих участков пола, заливку трещин, очистку от пыли. И, в идеале, нанесение грунтовки. Если поверхность неровная под теплый пол, следует сделать стяжку. Если время позволяет можно использовать бетонную стяжку, но дальнейшие работы будут продолжены только после полного высыхания поверхности. При ограниченном временном ресурсе и относительно ровной поверхности, можно отдать предпочтение наливным полам.

Укладывать кабель на деревянный пол или фанеру нежелательно, это приведет к потерям тепла.

Штробление стены также выполняется на этом этапе.

Совет. Если установка системы электрический пол выполняется в отремонтированном помещении, можно использовать наружную прокладку провода – в пластиковые короба.

4. Монтаж терморегулятор и датчика температуры

Регулятор тепла устанавливается в предназначенном для него месте. Провод, который будет соединять регулятор и кабель укладывает в гофру. В свою очередь, гофра помещается в трубу и доводится до места расположения датчика. Датчик устанавливается на расстоянии 300-400 мм. от края стены между витками кабеля. Это дает возможность адекватно замерять температуру системы.

Гофру следует уложить без перегибов (особенно актуально это в районе плинтуса), а край, упирающийся в систему заизолировать герметиком, во избежание попадания раствора стяжки.

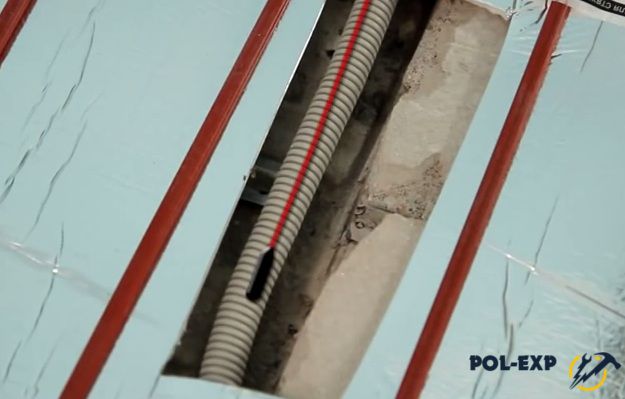

Датчик температуры тоже размещается в гофре. Такое место его установки оправдано тем, что существенно повышает ремонтопригодность этого прибора.

5. Укладка электрического теплого пола под плитку

Чтобы система теплый пол функционировала надежно нужно правильно положить кабель или нагревательный мат, технология укладки которых будет отличаться.

Монтаж кабеля теплого пола под плитку

До начала укладки кабеля, нужно проверить сопротивление кабеля. Затем закрепить на полу специальную ленту с крепежными элементами. Благодаря тому, что крепеж на ленте распложен часто, монтажнику не составит труда расположить кабель на нужном расстоянии друг от друга. Второй вариант – уложить на пол металлическую сетку и крепить кабель к ней с применением пластикового хомута. Причем хомут затягивается не сильно. Такое устройство кабельного пола под плитку удобно тем, что создает дополнительную жесткость.

Греющий кабель располагается на расстоянии 150-200 мм от стены, и 100 мм друг от друга. Укладка обычно выполняется змейкой.

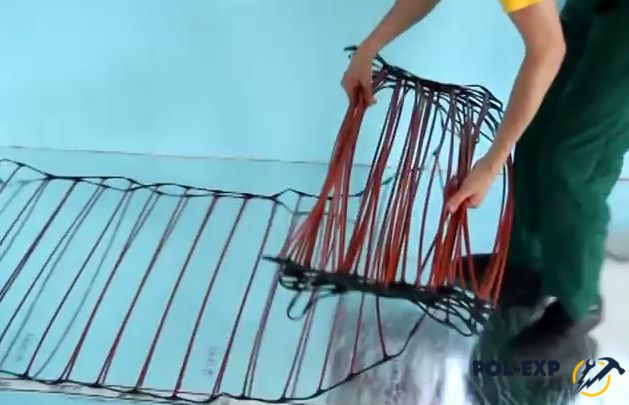

Монтаж матов для теплого электрического пола под плитку

Нагревательные маты проще устанавливать, чем кабель. Чтобы подготовить систему к запуску достаточно только уложить маты на пол, и проверить сопротивление. При этом, в процессе укладки, электрические мат можно укладывать прямолинейно, с поворотом (для этого подрезается несущая сетка) или с разворотом (сетка подрезается и разворачивается). Также путем разрезания сетки можно обходить препятствия (например, подиум).

Требования к расположению мата такие же, как и кабелю, а расстояние между секциями составляет 50-100 мм. Уложенный мат закрепляется скотчем.

Устройство заземления и УЗО для теплых электрических полов обязательно, независимо от места их установки.

Примечание. Что касается установки системы электрический теплый пол в бане или сауне, то среди пользователей нет единого мнения. Часть из них утверждает, что при правильном монтаже допустимо устанавливать систему в любом помещении бани. Часть утверждает, что в мойке установка недопустима. Или же рекомендуют отключать теплый пол в процесс использования мойки/душа. В любом случае, это электричество, поэтому эксплуатация во влажной среде крайне опасна.

6. Тестирование – проверка электрического теплого пола

Прежде чем заливать стяжку или приступать к укладке плитки, нужно проверить сопротивление провода. Сделать это можно с помощью тестера или мультиметра.

Расхождение полученных результатов с паспортными данными должно составлять не более 10%.

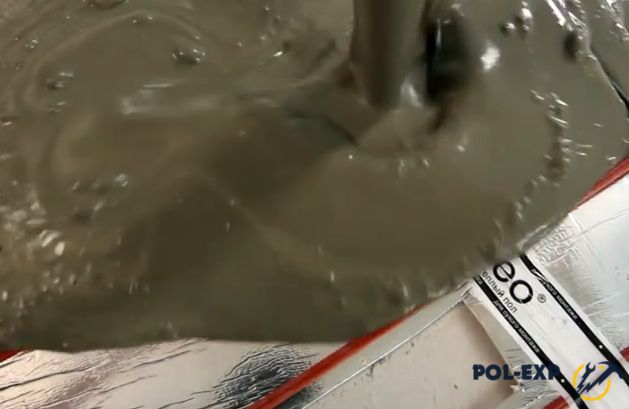

7. Устройство стяжки электрического теплого пола

При расчете высоты (толщины) стяжки нужно исходить из толщины кабеля. Чем он толще, тем больше будет высота стяжки.

Какая толщина стяжки должна быть?

  • для кабельного пола рекомендуемая высота стяжки – 30-50 мм;
  • для пола из нагревательных матов – до 30 мм.

Для заливки стяжки можно использовать бетонный раствор, но он долго сохнет и уменьшает высоту помещения. Альтернативный вариант – стяжка пола клеем для плитки.

Многие пользователи отмечают, что при формировании системы теплый пол из нагревательных матов они не делали стяжки, а укладывали плитку прямо на мат. Такой способ укладки оправдан, если делать клеевой слой толщиной в 15-20 мм.

Технологии укладки плитки на теплый пол выполняется также, как и на обычное подготовленное основание. Единственная особенность – необходимо покупать специальную клеевую смесь, предназначенную для укладки на теплое основание. Обычно такие плиточные смеси имеют соответствующую маркировку «теплый пол» или диапазон температур эксплуатации.

При нанесении раствора непосредственно на нагревательный мат, нужно следить, чтобы не оставалось пустот, т.к. это «воздушные карманы» которые могут привести к перегреву кабеля. Наносится клей на мат специальным шпателем предельно осторожно, чтобы не спровоцировать механическое повреждение системы. Передвигаться по полу и наносить затирку швов можно через сутки, а эксплуатировать систему только после полного высыхания клеевого слоя, что позволит исключить появление трещин вследствие неравномерного высыхания под воздействием температуры.

Информация в виде пошаговой инструкции обозначает основные этапы, как сделать теплый электрический пол под плитку своими силами. Правильный выбор комплектующих и соблюдение правил подключения элементов гарантирует результат – надежный плиточный пол с подогревом в частном доме или квартире.

Теплый пол под плитку – одно из самых популярных решений в борьбе с нежелательными низкими температурами в помещении. Конструктивно его используют либо вместо радиаторной системы отопления, либо (что чаще) параллельно с ней. В статье рассмотрим типы тёплых полов, способы монтажа и моменты, касающиеся облицовки плиткой поверх нагревательных элементов.


Тёплые полы бывают:
  • Электрические;
    • Одно- или двужильный кабель;
    • Сверхтонкий кабель («маты»);
    • Плёночный (инфракрасный);
  • Водяные.

Выбор системы обусловлен рядом причин (финансовыми, интерьерными), но для плитки больше всего популярен «матовый» теплый пол под плитку: он прост в монтаже, подходит для квартиры и частного дома.

Быстрая навигация по статье

Электрические

Кабельные

Токопроводящие системы приобрели больший вес в глазах покупателей благодаря относительной простоте монтажа (в сравнении с гидросистемами) и равномерному распределению тепла по площади покрытия нагревательными элементами. Как мы сказали выше, электрический подогрев пола реализуется посредством кабелей.

  • Одножильные наименее удобные из них, и подходят не для всех типов помещений, поскольку требуют возвращения к терморегулятору.
  • Двужильные можно использовать при любой геометрии помещения, но оба вида проигрывают конструкциям, которые получили название «маты».
  • В отличие от первых двух систем, «маты» не требуют заливки цементно-песчаной стяжки поверх смонтированного устройства. Для укладки плитки достаточно клеевой смеси, что положительно влияет на высоту помещения.


Как выбрать плиточный клей в контексте монтажа теплого пола, мы расскажем ниже. Здесь же отметим, что устройство «матов» украдёт не более полутора сантиметров по вертикали. Какому типу отдать предпочтение, решать вам, монтаж кабельных конструкций во многом схож.

В кабельную систему подогрева входит:

  • Кабель и фиксирующий трак или готовые маты;
  • Терморегулятор;
  • Термодатчик;
  • Соединительные провода.

В зависимости от производителя, комплектация может варьироваться. Например, в наборе встречаются гофротрубы и двусторонний скотч. Устройство любого теплого пола обязательно требует монтажа теплоизолятора, поэтому купите отдельно и его. Это может быть фольгированный пенофол.

Подготовка пола

Подготовка включает в себя устройство ровной поверхности, чаще всего стяжки, благодаря которой клей расходуется гораздо экономней, а нагревательная конструкция не рискует оказаться поломанной вследствие грубых физических нагрузок. Если требования к горизонтали поверхности соблюдены, остаётся только тщательно очистить пол от грязи и мусора, прогрунтовать поверхность и приступить к монтажу.

Монтаж теплого электрического пола

Площадь покрытия нагревательными элементами может существенно отличаться от общей площади помещения. Теплые полы не монтируют под статичными предметами: мебелью, стиральной машиной и т. п. Поэтому монтаж предваряйте разметкой напольного полотна. Общую разметку нужно сделать ещё раньше, ведь от неё зависит количество материала.


Перед укладкой кабеля требуется установка пенофола или другого теплоизолятора. Он не даст рассеиваться теплу и не допустит ненужный подогрев основания. Продаётся в рулонах, ну а «секрет» работы с ним заключается в проклейке скотчем стыков (покрытие должно быть монолитным) и сантиметровом отступе от стен. Если потери тепла минимальны (например, под основанием расположена обогреваемая комната), то следует выбрать изолятор небольшой толщины и покрыть им только площадь покрытия кабелем. В ином случае выбор нужно отдать более плотному материалу и разместить последний по всему полу.

Если вы отдали предпочтение «матам», то вам нужно лишь разложить их согласно разметке. Чтобы соответствовать нужной геометрии, в нужных местах монтажная сетка, на которую наклеен кабель, разрезается. Учитывайте, что монтаж теплого пола под плитку сопровождается определёнными отступами: 5 см от стены и не менее 10 см от других нагревательных приборов.


В случае с двужильным кабелем укладка теплого пола под плитку усложняется. Установка начинается с подводки монтажного конца нагревательной секции к месту расположения терморегулятора. Соединительную муфту и начальный участок секции закрепите на полу и с этого места начните раскладку. Кабель укладывайте равномерно, без пересечений, соблюдайте постоянный шаг укладки в пределах всей обогреваемой площади.

Недопустимо сближений уложенных витков кабеля на расстояние менее 8 см. Зафиксируйте концы петель кабеля монтажной лентой или иным способом, не нарушающим целостность конструкции. Монтажные концы нагревательных секций выводятся к терморегулятору. Последний похож на обыкновенный выключатель, крепят его в любом удобном месте на стене, но не ниже 30 см от пола. Лучше всего вырезать под него отверстие, а для электрокабеля проштробить канал.
Терморегулятор подключается к сети по инструкции. Также к терморегулятору нужно подключить термодатчик. Он укладывается по центру между двумя кабелями. Чтобы его можно было легко заменить при поломке, датчик прокладывается в гофре с заглушкой на конце. Для неё нужно сделать дополнительную штробу. Угол изгиба пол-стена должен иметь радиус не менее 5 см.


Согласно нормам, система должна питаться от обособленного входа, но соблюдается это не всегда. Важнее правильный расчёт сечения кабеля. Таблица поможет рассчитать сечение медного кабеля и сделать правильный выбор.
Сечение Мощность Ток
1,5 4 кВт 19 А
2,5 5,5 кВт 27 А

С учётом того, что в среднем один квадрат теплого пола (электрического) потребляет 150 Вт, «полуторного» кабеля хватит на 20 кв. м. После проверки работоспособности системы можно приступать к облицовке на плиточный клей.

Инфракрасные

Инфракрасный плёночный пол плохо подходит для укладки на него плитки. Он сделан в основном для материалов с «сухим» монтажом: ламинат, линолеум, ПВХ-плитка. Основное отличие облицовки (на клей) кафелем плёночных нагревателей заключается в плохой адгезии смеси с поверхностью элемента. представляет собой тонкую плёнку, выделяющую под воздействием электричества тепло. Технология позволяет прогревать не только пол, но и окружающие предметы. Помимо этого, система бесшумна и никак не влияет на уровень влажности.


Существует два способа монтажа инфракрасного пола: «мокрый» и «сухой».

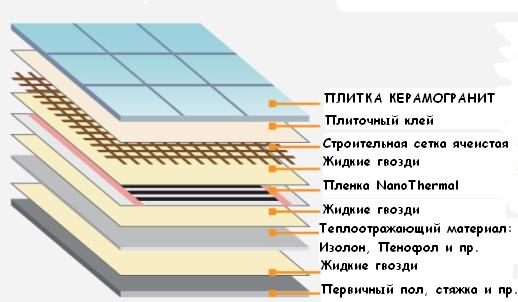

В общем случае при «мокром» способе пол будет состоять из следующих элементов (снизу вверх):

  1. Основание;
  2. Жёсткая теплоизоляция;
  3. Теплоотражающий материал (этот пункт необязательный);
  4. Термоплёнка;
  5. Скотч;
  6. Полиэтиленовая плёнка;
  7. Армирующая сетка (неметаллическая) с площадью ячеек не более 10х10 см;
  8. Цементно-песчаная стяжка;
  9. Плиточный клей;
  10. Кафель.

Полиэтилен играет роль гидробарьера. При «сухом» способе вместо стяжки, предваряющей клеевую смесь, нужно положить гипсоволоконный лист, а жёсткая теплоизоляция – необязательный пункт.

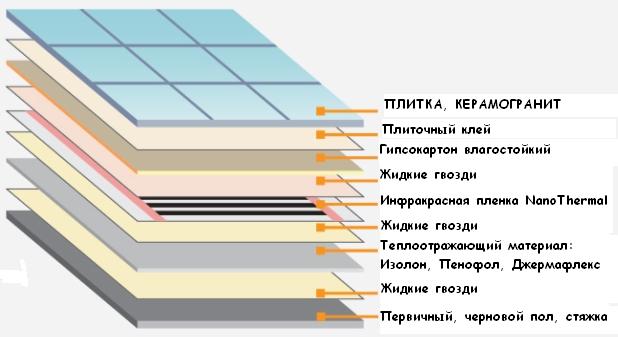

Схема укладки на гипсокартон
Способ монтажа на жидкие гвозди.


Выполняя устройство инфракрасного пола, соблюдайте следующие условия:
  • Работайте в мягкой обуви – плёнка слишком нежна.
  • Используйте теплоотражающий материал, в основе которого нет алюминиевой фольги.
  • Между полосами термопленки оставляйте зазоры в пару сантиметров, это увеличивает адгезию.
  • На гипсоволоконные листы перед облицовкой нанесите грунтовку.

Сам процесс устройства теплого пола разбит на следующие этапы:

  • Разметка помещения;
  • Раскройка термопокрытия;
  • Монтаж элементов вплоть до термоплёнки;
  • Подключение контактных зажимов и проводов к ним;
  • Изоляция соединений;
  • Монтаж теплодатчика;
  • Фиксация терморегулятора;
  • Проверка работоспособности системы;
  • Монтаж остальных элементов, включая кафель.


Напоследок отметим экономичность плёночной системы. Подогрев площади в 20 кв. м. расходует не более киловатта в час.

Обратите внимание: плёнка не должна пузыриться и расслаиваться, смазанная маркировка говорит о плохом оборудовании, а значит, и неважном качестве продукции. Максимальную защиту от контакта карбонового элемента и шины обеспечивает серебряная паста. Если её нанесли неровными тонкими слоями, прослужит теплый пол недолго, а значит, этот производитель – не ваш выбор.

Водяные

К плюсам водяных полов относят экономичность эксплуатации. К минусам – неэкономичность монтажа. В первом случае на вас работает относительно дешёвая отопительная система, во втором – вы потратитесь на недешёвые комплектующие. К последним относятся:



К недостаткам этого типа относят и сложность монтажа, вследствие чего при его описании не обойтись несколькими абзацами. Этот вид подогрева нельзя устанавливать в квартире, только в частном доме. В случае если вы решили выбрать гидросистему, обратитесь или к специалистам, или к отдельной статье.

Укладка плитки


Укладка плитки на теплый пол возможна только в том случае, если используется специфический плиточный клей. Подогрев пола сопровождается температурными перепадами, вызывающими в обычной смеси растрескивание. Чтобы кафель не отпал через пару недель, используйте эластичный клей, не реагирующий на изменения температуры. Как выбрать

Обустройство теплых полов особенно актуально для помещений с повышенной влажностью, таких как кухня, санузел или прихожая, где в качестве напольного покрытия используется керамическая плитка. Плиточные полы также могут обустраиваться в сауне, на балконах и верандах, где монтаж теплого пола под плитку будет не менее уместным. Более того, теплый пол под плитку может стать эффективным дополнением к основному радиаторному отоплению. Преимущества керамической плитки очевидны: она характеризуется влагостойкостью, практичностью и долговечностью, а также оригинальным внешним видом. Она неприхотлива в уходе, но, в то же время, остается холодной на ощупь даже в летнее время, что создает дискомфорт при хождении босиком по плиточному полу. Однако, в виду высокой теплопроводности керамической плитки, решение этой проблемы было найдено - оно подразумевает установку теплого пола под плитку. Отметим, что керамическая плитка является идеальным напольным покрытием в случае обустройства системы «теплый пол», так как нагревательные элементы, которые располагаются под напольным покрытием, способствуют прогреву помещения, благодаря чему, ценная в летний период прохлада плиточного пола, сменяется комфортным теплом, необходимым осенью. Различают несколько способов обустройства системы «теплый пол», и выбор наиболее подходящего зависит от множества факторов, каждый из которых необходимо рассмотреть более подробно.

Преимущества и основные разновидности систем обогрева «теплый пол»

  • По сравнению с традиционной радиаторной системой отопления, теплый пол под плитку, технология обустройства которого будет рассмотрена далее, характеризуется рядом преимуществ:
  • В процессе эксплуатации системы «теплый пол» сохраняется естественная влажность воздуха в помещении;
  • Создается равномерное распределение теплого воздуха в комнате;
  • Обустройство теплого пола является идеальным вариантом в том случае, если в качестве напольного покрытия выбрана керамическая плитка, которая характеризуется высокой теплопроводностью и является своеобразным «аккумулятором» тепла.

Основные разновидности системы «теплый пол»:

  • Электрический теплый пол, конструкция которого предполагает использование:
  1. нагревательных матов;
  2. электрического кабеля.
  • Инфракрасный (пленочный) теплый пол, который по некоторым классификациям является разновидностью электрического теплого пола;
  • Водяной теплый пол.

Что необходимо учитывать в процессе монтажа электрического теплого пола?

Подогрев полов, выполненных из керамической плитки, может быть осуществлен несколькими способами, в связи с чем, выбирая лучший теплый пол под плитку, необходимо ответить на несколько вопросов, что позволит наиболее точно определиться с выбором. В первую очередь важно выяснить следующее:

  • Обустраиваемая вами система является основным или дополнительным источником отопления?
  • Какова максимальная толщина системы «теплый пол» с учетом высоты потолков в помещении?
  • Каков тип отопительной системы в жилом объекте, где будет осуществляться монтаж теплого пола (центральное или автономное)?
  • Планируете ли вы осуществлять монтаж бетонной стяжки?

Теплый пол под плитку фото

Электрический теплый пол: варианты обустройства

Укладку теплого пола под плитку на основе электрического кабеля или нагревательных матов осуществляют преимущественно в квартирах, где нет возможности установить водяные полы, характеризующиеся большей эффективностью. Кроме того, электрический теплый пол характеризуется простотой монтажа и является одним из самых экономичных вариантов теплого пола под плитку.

В процессе установки электрических теплых полов могут быть вариации, что зависит от условий, в которых будет осуществляться укладка.

  • Монтаж теплого пола может осуществляться в слой стяжки, после обустройства которой будет произведена укладка напольного покрытия. Данный вариант будет наиболее удачным в случае монтажа теплого пола в жилых помещениях, например, кухне и лоджии. Он подразумевает установку системы на основе электрического кабеля, под которую подкладывают слой утеплителя и гидроизоляционного материала. После укладки кабеля, поверх него осуществляют монтаж небольшого слоя бетонной стяжки;
  • Укладка теплого пола может производиться поверх слоя бетонной стяжки без дополнительного теплоизоляционного материала. Монтаж теплого пола непосредственно в стяжку возможен только в том случае, если этажом ниже располагается утепленное жилое помещение. Это обусловлено тем, что керамическая плитка и слой плиточного клея смогут обеспечить должную защиту нагревательных элементов без использования дополнительных материалов;
  • Укладка теплого пола может осуществляться непосредственно под напольное покрытие, однако данный способ считается наиболее подходящим в случае обустройства одной из разновидностей электрического теплого пола - пленочных полов. Если вы столкнулись с необходимостью устройства теплого пола под плитку, а желания производить капитальные работы, связанные с заменой бетонной стяжки, у вас нет - данный способ окажется наиболее предпочтительным. Однако важно помнить, что он предполагает монтаж теплоизоляционного слоя, в качестве которого используется вспененный полиэтилен с фольгированной поверхностью, который укладывается поверх уже имеющейся бетонной стяжки. Следующий этап - монтаж электрических нагревательных элементов и, в случае необходимости, укладка гидроизоляционных материалов.

Важно! Пленочный пол - разновидность теплого пола, который нельзя укладывать под плитку и монтировать в слой бетонной стяжки.

Разновидности электрических теплых полов: преимущества и недостатки

Укладка электрического пола под плитку может осуществляться с использованием электрического кабеля или нагревательных матов (термоматов). Каждый из них характеризуется своими достоинствами и недостатками, которые будут рассмотрены далее.

  • Подогрев теплого пола на основе электрического кабеля является разновидностью, которая появилась раньше всех, однако по-прежнему остается актуальной и составляет достойную конкуренцию способам монтажа на основе более современных нагревательных элементов.

Преимущества теплых полов на основе греющего кабеля:

  • Низкая стоимость используемых материалов;
  • После отключения электричества сохраняет тепло на протяжении определенного промежутка времени, что позволяет сэкономить электроэнергию.

Однако для него характерны и недостатки:

  • Если потребуется ремонт системы, могут возникнуть сложности, связанные с необходимостью демонтажа бетонной стяжки;
  • Сложности, связанные с правильным расчетом длины проводника;
  • В случае неплотного прилегания кабеля к бетонной стяжке или в случае размещения мебели над местом его залегания, возникает повышенный риск перегревания системы и выход ее из строя;
  • Низкая электробезопасность системы.

  • Усовершенствованным вариантом обустройства системы «теплый пол» является использование термоматов, которые могут быть как конвекционными, так и инфракрасными. Конвекционные маты представляют собой более современный вариант нагревательного кабеля, закрепленного на сетчатой основе.

Преимущества теплого пола на основе термоматов:

  • Облегченный расчет необходимого количества материала;
  • Меньшая толщина требуемой бетонной стяжки;
  • Менее трудоемкая укладка в совокупности с более доступной ценой.
  • Недостатки системы «теплый пол» указанного типа:
  • Сложности, возникающие в процессе ремонта поврежденного участка;
  • Пожароопасность, которая характерна для любого типа электропроводки.

  • Монтаж теплого пола на основе пленочного покрытия - еще один вариант обустройства теплого пола, в процессе которого не допустима укладка бетонной стяжки.

Преимущества метода:

  • Низкие затраты электроэнергии;
  • В процессе укладки пленочного покрытия не требуются специализированные профессиональные навыки;
  • Отсутствие необходимости в проведении сложных подготовительных работ;
  • Может использоваться для обустройства подогрева деревянного пола.

Недостатки метода:

  • Высокая стоимость используемых материалов;
  • Необходимость обустройства гидроизоляционного слоя, обусловленная низкой влагостойкостью пленочного покрытия;
  • Более высокая пожароопасность, связанная с отсутствием огнестойкой бетонной стяжки;
  • Высокий риск повреждения при воздействии механических нагрузок;
  • Моментальное остывание после отключения от сети.

Монтаж теплого пола под плитку: пошаговая инструкция

Начальный этап работ подразумевает создание схемы теплого пола на бумаге, в процессе чего необходимо учитывать, что укладку нагревательных элементов не следует производить в местах расстановки массивной мебели и бытовых приборов. В местах залегания труб и других отопительных приборов необходимо организовать буферную систему, подразумевающую отсутствие нагревательных элементов теплого пола. Это обусловлено особенностями электрических систем подогрева, нагревательные элементы которых, в отличие от гидравлических систем, прогреваются одинаково и, при наличии препятствий для выхода тепла в виде мебели без ножек, будет происходить перегрев элементов системы извне с последующим ее выходом из строя. Мебель также может перегреваться и выходить из строя.

По итогам разработки схемы укладки теплых полов под плитку, отзывы о которых можно прочитать на специализированных строительных форумах, получается неправильная фигура, вписанная в прямоугольник, изображающий комнату. Контур этой фигуры является ориентиром для укладки электрических теплых полов. Указанная особенность системы впоследствии может стать одним из самых больших ее недостатков, так как перестановка мебели может стать причиной возникновения поломок в системе «теплый пол».

Важно! Если вы планируете произвести укладку теплых полов в нескольких помещениях, необходимо позаботиться об организации нескольких отопительных контуров с отдельными регуляторами и источником питания (даже если разграничение комнат символическое). В процессе заливки бетонной стяжки, если таковая будет осуществляться, между контурами отопления по поверхности пола прокладывают демпферную ленту.

Прежде чем приступать к расчетным работам, составив схему теплого пола, продумайте шаг укладки электрического кабеля или нагревательных матов. При этом старайтесь ориентироваться на следующие рекомендации:

  • От стен необходимо отступить не менее 10 см;
  • Если конфигурация вашей комнаты не позволяет произвести укладку нагревательных элементов прямолинейно, вы можете подрезать сетку, что позволит ее согнуть в правильном направлении. Воспользовавшись таким вариантом монтажа, вы сможете сократить расход электроэнергии и создать акценты на необходимых участках подогрева.

Расчет материалов для установки системы «теплый пол»

Если вы решили произвести монтаж теплого пола под плитку, цену которого ориентировочно можно рассчитать уже на данном этапе монтажа, и использовать его в качестве основного источника отопления, производите расчет материалов с учетом, что 1 кв. м поверхности нуждается в нагревателе мощностью не менее 140-180 Вт. Если теплый пол под плитку используется в качестве вспомогательного источника отопления, мощность отопительных приборов должна быть не более 140 Вт и в среднем не превышает 80 Вт при условии качественного утепления постройки.

Чтобы произвести расчет необходимого количества материалов, достаточно рассчитать площадь комнаты (длина x ширина) и из полученного значения вычесть площадь комнаты, занятую мебелью без ножек и бытовыми приборами. В результате этих расчетов должна получиться площадь, которая подлежит обогреву. Далее определяют суммарную мощность нагревательного элемента и его длину. Помните, что погонная мощность одного метра нагревательного кабеля может колебаться от 16 до 21 Вт/м.

Например! Площадь комнаты составляет 10 кв. м., а мощность используемого вами нагревательного кабеля составляет 100 Вт/кВ м. В результате рассчитываемая мощность составляет 1 кВт. Если мощность выбранного кабеля составляет 20 Вт/м, его длина должна быть 50 м (1000/20).

Выбор нагревательного мата осуществляется по тому же принципу, с учетом полезной площади и требуемой мощности. Кроме того, нужно приобрести монтажную ленту, которая будет использоваться для крепления нагревательных элементов к бетонной стяжке.

Подготовка поверхности: особенности выбора утеплителя

В первую очередь производят демонтаж старого слоя бетонной стяжки до основания с последующей очисткой поверхности. Далее осуществляют укладку гидроизоляционных материалов, которые должны заходить на стену не менее, чем на 10 см. По периметру пола на стене закрепляют демпферную ленту, использование которой позволит компенсировать тепловое расширение пола в процессе нагрева. По окончании данных мероприятий обрежьте излишки гидроизоляции и демпферной ленты.

Чтобы в процессе эксплуатации теплого пола тепловая энергия не уходила вниз, произведите изоляцию основы пола. Выбор теплоизоляционного материала зависит от расположения комнаты, в которой осуществляется монтаж, типа напольного покрытия и целевой направленности системы обогрева.

  • Если система «теплый пол» используется в качестве второстепенного источника отопления, с функцией теплоизоляционного материала успешно справится вспененный полиэтилен, характеризующийся отражающим фольгированным покрытием;
  • Если этажом ниже располагается отапливаемое помещение, в качестве теплоизолятора можно использовать пенополистирол или экструдированный пенополистирол толщиной от 20 до 50 мм;
  • Если монтаж теплого пола осуществляется в помещении, которое ранее не отапливалось (веранда или лоджия), необходимо позаботиться о формировании более основательного теплоизоляционного слоя, толщина которого может достигать 1000 мм. В качестве материала может использоваться пенополистирол или минеральная вата аналогичной толщины.

Поверх слоя утеплителя производят укладку армирующей сетки. Теоретически можно обойтись и без армирующей сетки, однако в этом случае придется добавить в раствор микрофибру или пластификатор.

Установка датчика температуры и контрольная проверка обогревателя

Чтобы в процессе эксплуатации теплого пола осуществлять контроль и управление системой, необходимо произвести установку датчика температуры и специального термостата, представляющего собой электронный или механический регулятор, предназначенный для установки оптимального температурного режима и включения/отключения системы. Его монтируют в стене, в непосредственной близости от розеток, тогда как датчик температуры монтируют в пол. Чтобы осуществить монтаж, создают специальную штробу в стене от термостата, который в вертикальном направлении подводят к перекрытию. Датчик помещают в гофрированную трубу и ведут под плитку к месту контроля температуры электрического теплого пола, в качестве которого выступает середина между двумя витками кабеля. Гофрированная труба позволит защитить датчик от повреждений и, в то же время, обеспечивает свободный доступ к нему в любое время, например, в случае необходимости ремонта. Конец гофры, находящийся в стяжке, заливают герметиком, чтобы предотвратить попадание раствора внутрь гофры.

Непосредственно перед укладкой электрического кабеля или нагревательных матов производят замер его сопротивления, конечный результат которого не должен отличаться от заявленных паспортных данных более чем на 10 %. Для этого используют мультиметр, который также позволит определить фазу в случае отсутствия цветовой маркировки проводов. Если измеренное сопротивление соответствует заявленным величинам, можно приступать к монтажу теплого пола под плитку.

Крепление нагревательного кабеля или термоматов

Осуществив подготовку поверхности, приступите к закреплению нагревательного элемента. Если в качестве нагревательного элемента вы используете электрический кабель, который необходимо закрепить с помощью монтажной ленты, как это показано на фото.

Чтобы облегчить процесс крепления кабеля, используйте пластиковые хомуты, упрощающие процесс монтажа. Чтобы нагрев был равномерным, необходимо следить за тем, чтобы расстояние между витками кабеля была одинаковым по всей площади пола. В случае укладки нагревательных матов у вас нет необходимости следить за расстоянием между витками, так как оно уже выдержано по всей длине. При использовании нагревательных матов достаточно расстелить материал в соответствии со схемой и осуществить подключение к термостату.

Завершив укладку кабеля, проверьте правильность подключения, произведя замер сопротивления с помощью мультимера. Полученное значение должно совпадать с тем, что вы измерили перед укладкой.

Заливка бетонной стяжки и укладка керамической плитки

Для приготовления бетонного раствора используйте материалы в соответствии с указанными ниже пропорциями:

  • 1 часть цемента;
  • 4 части песка;
  • 5 частей щебня;
  • 0,6 части воды;
  • 1 % от массы цемента пластификатора, придающего эластичность бетонному раствору.

Важно! Количество воды должно быть небольшим, что позволит предотвратить появление трещин в бетонной стяжке. Керамзит и перлит запрещено добавлять в бетонный раствор, так как использование данных материалов способствует нарушению теплообмена, что является причиной возникновения поломок системы.

Толщина слоя бетонной стяжки не должна превышать 3-5 см. Осуществив заливку бетонной стяжки, дождитесь полного застывания раствора. Несмотря на то, что первичное застывание наступит уже через 2 дня, включение электрического теплого пола рекомендуется производить не ранее, чем через 4 недели, когда произойдет окончательное застывание раствора.

Важно! Монтаж бетонной стяжки необходим только в случае использования электрического кабеля, тогда как нагревательные маты сами по себе являются основанием под клей для плитки.

После первичного схватывания стяжки приступайте к отделке пола керамической плиткой.

Теплый пол под плитку видео



Теплые электрические полы подходят под любой тип напольного покрытия. Устройство и принцип работы нагревательного кабеля и матов позволяет использовать систему отопления данного типа под ламинат, паркет и линолеум.

Можно также укладывать теплые электрические полы под плитку, обустраивать систему антиобледенения для брусчатки и применять под другие виды напольного покрытия.

Можно ли стелить греющий кабель под плитку

Для холодных помещений, отделанных под плитку, лучше электрические полы. Греющий кабель или маты обеспечивают быстрый и равномерный прогрев поверхности, имеют хорошие характеристики теплоотдачи, а также полностью безопасны в процессе эксплуатации.

Устройство электрического кабельного тёплого пола под плитку является оптимальным вариантом для обогрева: ванной комнаты, прихожей, бань и саун, балконов и лоджий, тротуарных дорожек и т.п.

Система отопления имеет несколько основных преимуществ перед водяным и :

  1. Толщина электрического пола . Греющий кабель необходимо монтировать в стяжку. Согласно руководству производителя, минимальная толщина пола может быть в пределах 3-5 см. Маты укладываются непосредственно под кафель, поэтому уменьшают высоту потолков всего на 0,5 см.
  2. Простота монтажа . Технология укладки теплых электрических полов под керамическую плитку намного проще, чем у водяного или ИК отопления. Легко выполнить самостоятельный монтаж системы отопления, при этом понадобится минимальный набор строительных инструментов.
    Проще всего положить под плитку саморегулирующий кабель, при подключении которого даже нет необходимости использовать терморегулятор. Просто монтируются и нагревательные маты.
  3. Возможность монтажа в помещениях со сложной планировкой . Применение двухжильного кабеля позволяет сделать систему отопления с учетом будущего размещения мебели, простенков, утеплив даже небольшие участки помещения, имеющие неровную форму.

Керамическая и любая другая плитка имеет хорошие характеристики теплоотдачи. В результате легко достигается оптимальная температура в помещении, исключается перегревание кабеля, что приводит к существенному увеличению срока эксплуатации.

Разновидности систем кабельных полов

Технология укладки электрического теплого пола под плитку зависит от выбранной разновидности кабеля. Все типы провода принято классифицировать следующим образом:
  • Резисторные - кабель может иметь одну или две токопроводящих жилы. Имеет простое устройство, работает исключительно на нагрев. Интенсивность отопления контролируется с помощью терморегулятора.
  • Саморегулирующиеся - кабель имеет две жилы, между которыми находится матрица, выделяющая тепло. Интенсивность нагрева зависит от температуры в помещении. Для работы не требуется терморегулятор.
    Кабель самостоятельно регулирует температуру нагрева, обеспечивая наиболее комфортные условия для каждой части помещения. Единственным недостатком саморегулирующихся полов является их высокая стоимость и несколько увеличенный расход электроэнергии при эксплуатации в больших помещениях.
  • Электрические кабельные маты - оптимальное решение для помещений с низкими потоками и невозможность проведения влажных работ по обустройству стяжки. После монтажа греющих матов, высота потолков уменьшается ровно на слой плиточного клея и толщину напольного покрытия, что составляет не более 2 см.
    Главным преимуществом нагревательных матов является простота монтажа. Допускается укладка своими руками. Для монтажа требуется правильно уложить маты и подключить их к ближайшему источнику питания.

При выборе системы отопления пола, важно учитывать, кто будет выполнять монтаж электрокабеля. Если планируется приглашение профессиональных строителей, лучше приобрести одножильный или двухжильный греющий кабель. В остальных случаях следует отдать предпочтение матам.

Как правильно уложить систему кабельного пола

Начинать укладывать кабельный пол можно только после составления подробной схемы прокладки, а также последовательного плана проведения работ.


Укладка плитки на электрический теплый пол выполняется только после полного высыхания стяжки. Исключение составляют греющие маты. Поверх матов монтировать плитку можно сразу же.

Как уложить плитку на кабель

Существует несколько основных правил укладки плитки, следование которым существенно влияет на работоспособность и эксплуатацию теплых полов:


Выбор кабеля зависит от того, в каких условиях планируется его использовать. Под тротуарную плитку лучше всего выбрать одножильный провод с надежной степенью внутренней и внешней изоляции.

Почему под плитку лучше кабельный теплый пол

Принцип работы электрических кабельных полов оптимально соответствует требованиям, относительно эффективной эксплуатации керамической и любой другой плитки:

Керамическая плитка - это один из немногих видов напольного покрытия, который при нагревании не выделяет вредных токсичных веществ. Поэтому сочетание электрических полов и плитки целесообразно, и полностью оправдано.
