Распределительная коробка выполняет для электропроводки в квартире функцию «коммутатора», в котором от одного питающего кабеля провода расходятся к «электрическим точкам» (осветительным приборам и розеткам).
Умелое использование коробок уменьшает затраты на прокладку электропроводки во много раз.
Виды распределительных коробок для электропроводки разделены по типу монтажа, примеры на фото рядом:
- открытые — монтируются на поверхности стен и потолка, используются для открытой электропроводки;
- скрытые — устанавливаются в углубления, специально сделанные в стенах под размер коробки при монтаже скрытой электропроводки.
Главная задача коробки – предоставить электрику доступ к окончаниям проводов, соединяющихся в общую цепь электропитания. Поэтому на распределительной коробке есть съемная крышка, которая не только защищает, но и декорирует место коммутации.
Материал для распредкоробок
Распределительная коробка изготавливается из материалов, которые могут обеспечить максимальную защиту на весь срок эксплуатации проводки. Для корпусов используются высококачественные пластики и металлы, защищенные антикоррозийными грунтовками и красками.

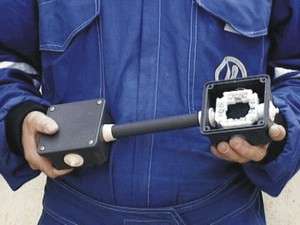

Металлические распределительные коробки для электропроводки производятся из листовой луженой стали. Также коробки для разводки производственных электросетей изготавливаются из алюминиевых сплавов, не подверженных коррозии.
Массивный корпус с завинчивающейся наглухо крышкой, водоизоляционными прокладками и герметичными вводами имеет высшую категорию защищенности и обеспечивает защиту от воды (с погружением на глубину до 1 м), от пыли и газов.
При пожаре металлический корпус некоторое время будет защищать содержимое коробки За это время можно обесточить электропроводку.

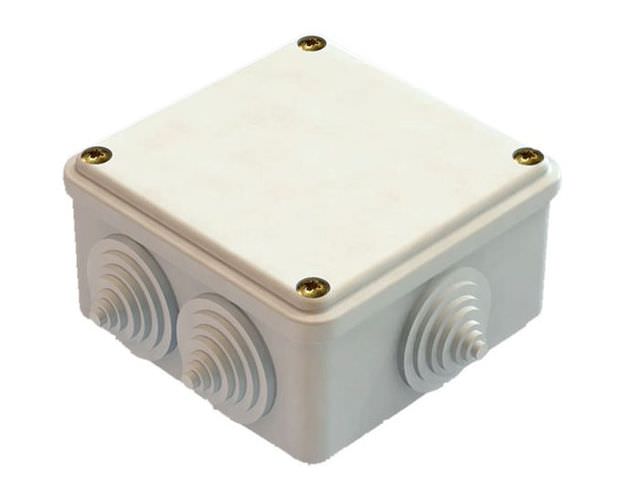

Пластиковый корпус может обеспечить не менее эффективную защиту. Литой фторопласт или полипропилен не разлагаются активными веществами, отлично изолируют от поражений электрическим током и способны провести в влажной среде больше времени, чем любой металл.
При поражении открытым огнем пластики не горят, но могут «поплыть». По прочности пластик уступает металлу, но распределительные коробки в домашних условиях редко подвергаются ударным нагрузкам.
Устройство

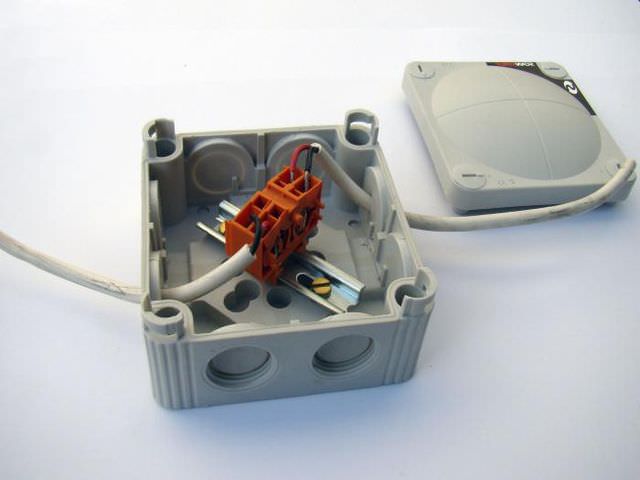

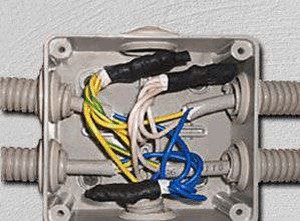

Внутри распределительная коробка оборудована креплениями для проводов: клеммными колодками и зажимами. В зажиме можно зафиксировать толстый кабель (вводный), а разделанные провода закрепить в клеммной колодке на завинчивающиеся винты – фиксаторы.
Если в коробке нет клеммных колодок, соединение электропроводки в распределительной коробке производится «на скрутку»: разделанные концы проводов тщательно скручиваются и изолируются пластиковыми колпачками или изоляционной лентой, затем свариваются или обжимаются. Но клеммы гораздо удобнее: можно соединить провода разного сечения (например, общий ввод и разводку к отдельным точкам).
Единственный недостаток клеммного соединения — болтовое соединение со временем может ослабевать, и нарушается контакт проводов. Дальше места соединения начинают нагреваться, что приводит к обгоранию и выходу из строя соединения. Поэтому соединение скруткой является самым надежным из существующих.
Соединять провода из разных металлов нельзя, так как место соединения очень быстро разрушается под воздействием электрохимического процесса. Если сказать проще, из-за окисления, при соединении меди и аллюминия увеличивается сопротивление между проводами и нарушается работа электросети.
Колодка с латунными клеммами не подвергается электроэрозионному воздействию и соединяет алюминиевые и медные провода без ущерба и надолго. В домостроении редко используются алюминиевые провода, поэтому колодки чаще всего снабжены медными проводниками.
Колодки отливаются из пластиков (полиэтилена, полиамида, полипропилена) или из карбамида. Подпружиненные контакты из меди или латуни закругленными зажимами плотно удерживают провода. Не требуется особых усилий для завинчивания винтов в клеммах (наоборот, аккуратность обеспечит более продолжительную эксплуатацию).
Отверстия в корпусе распределительной коробки, предназначенные для вводов проводов или труб, снабжены специальными сальниками. Плотно прилегающие к поверхности труб резиновые уплотнительные кольца препятствуют попаданию внутрь корпуса водяных испарений и пыли.
Размеры
Размеры распределительной коробки для электропроводки зависят от количества вводов, класса защиты и назначения. Обычная квартирная коробка для наружного монтажа имеет размеры от 10 см в диаметре или по стороне квадрата.
В корпусе от двух до четырех отверстий, заглушенных пластиковыми или резиновыми пробками. Накладные коробки снабжены отверстиями или ушками под винты для крепления к поверхностям помещений.
Коробка для скрытой проводки почти не отличается от предыдущей, но все отверстия для крепления находятся внутри корпуса.
Монтаж распределительной коробки
При монтаже скрытой проводки в кирпичных и бетонных стенах все элементы (распределительные коробки, включатели, розетки и провода) укладываются в специально сделанные в поверхности стен и потолков углубления.
Углубление под коробку устраивается при помощи перфоратора и, если коробка имеет круглую форму, специальной насадки – коронки для работ по бетону. В «гнезде» коробка фиксируется алебастровым раствором или дюбель-гвоздем в пробуренном отверстии.
Подключение электропроводки в распределительной коробке производится согласно электромонтажной схеме. Провода заводятся в коробку через отверстия с запасом в 10-15 см. Концы проводов освобождаются от изоляции и фиксируются в клеммах колодки. Если колодок нет, провода соединяются на скрутку. Соединения тщательно изолируются изолентой или пластиковыми колпачками.
В каркасных конструкциях для коробок готовятся специальные места монтажа. Гнездо под коробку устраивается с таким расчетом, чтобы корпус выступал над обшивкой на 2-3 мм (для фиксации крышки).

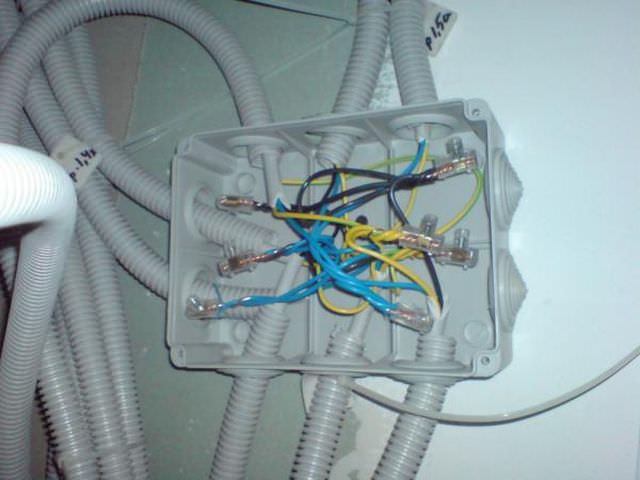

Часто проводка монтируется в металлических или пластиковых трубах. Размеры отверстий позволяют соединять трубы с коробкой, а плотные сальники или гермовводы обеспечивают полную изоляцию от внешней среды.
Распределительные коробки продаются с магазинах электротехники. В инструкции сообщаются условия эксплуатации, степень защиты и номиналы напряжения и силы тока. Клеммные колодки приобретаются в комплекте или отдельно (расширенный ряд клемм или соединение одножильных и многожильных проводов).
Соединение проводов в распредкоробке можно посмотреть в этом видео
Качественно выполненный монтаж электропроводки – залог спокойной и безопасной жизни в доме. Стоит однажды выполнить работу с соблюдением всех требований безопасности – и больше никогда не сталкиваться с искрящими розетками и подозрительным запахом гари, который заставляет срочно вскрывать стены и потолки.
Для всех типов электросетей понадобится распределительная коробка, которая станет незаменимым помощником в деле преодоления перепадов напряжения и других проблем с электричеством.
Распределительная или разветвительная?
Разветвительная (ответвительная) коробка изготавливается из огнестойкого пластика. Коробки такого типа используют не только в обычных бытовых или промышленных условиях, но и для установки пожарной сигнализации и охранных систем.
Часто возникает вопрос: разветвительная и распределительная коробка – разные понятия или одно и то же?
Коробки бывают двух типов:
- Распределительная (разветвительная) – применяется для ответвления электропроводов в наружной или внутренней проводке;
- Установочная – применяется для закрепления розеток, переключателей и других изделий на стене. Если установочная коробка имеет крышку, она может применяться как ответвительная.
Распределительная коробка — это пластмассовая ёмкость с крышкой, в торцах бокса есть входы для проводов. Существует две разновидности распредкоробок:
- для открытой проводки;
- для закрытой проводки.
Коробку для внутренней проводки нельзя применять для проведения внешних соединений.

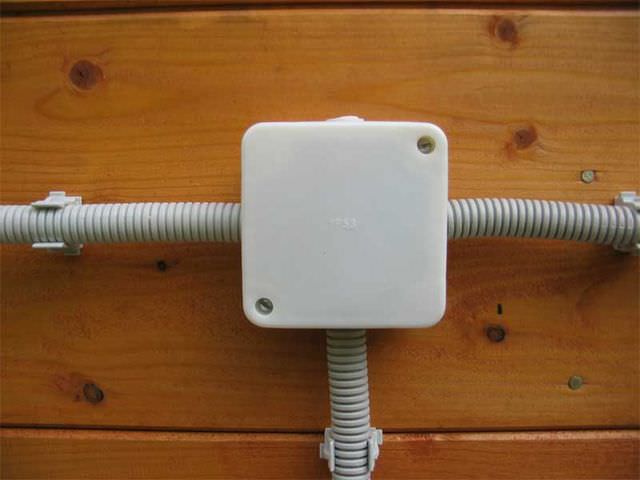

При монтировании наружной проводки коробки устанавливают на поверхности стен, при внутренней – заглубляют в толщу стены и закрепляют штукатуркой. Во втором варианте крышка коробки остаётся не поверхности стены так, чтобы при необходимости её можно было снять и проверить состояние проводов.
Для чего нужна распределительная коробка
Чтобы разумно распределить нагрузку в домашней сети и избежать коротких замыканий, электросеть делят на несколько магистральных направлений. В каждую отдельную комнату проводится основной провод, к которому подключаются точки доступа (перключатели, лампы, розетки). В разветвительной коробке соединяются подающие провода и потребляющие линии.
Коробки могут различаться по размеру и по внешнему виду. Помимо непосредственной защиты от горения, они должны защищать соединения кабелей от механического повреждения и попадания грязи и воды. Если не предохранить стыки проводов от этих факторов, может случиться короткое замыкание или ослабление контакта.
Где устанавливать
Распредкоробки монтируют в углах, отступив примерно 25 сантиметров от потолка.
К крышке коробки должен быть свободный доступ, чтобы можно было при необходимости производить ремонт соединений проводов.
Если в доме возникли неполадки с электричеством, пропало напряжение в точках доступа потребителей, все восстановительные действия начинаются именно с разветвительной коробки.
Монтаж проводов в коробке
Электропровода совмещаются согласно их назначению: заземление, фаза и общий. Жилы в кабеле отмечаются разным цветом изолирующего материала, так что не сложно определить порядок их спайки.
Алюминиевые провода хрупкие и ломкие, поэтому нужно периодически проверять крепость их соединений.

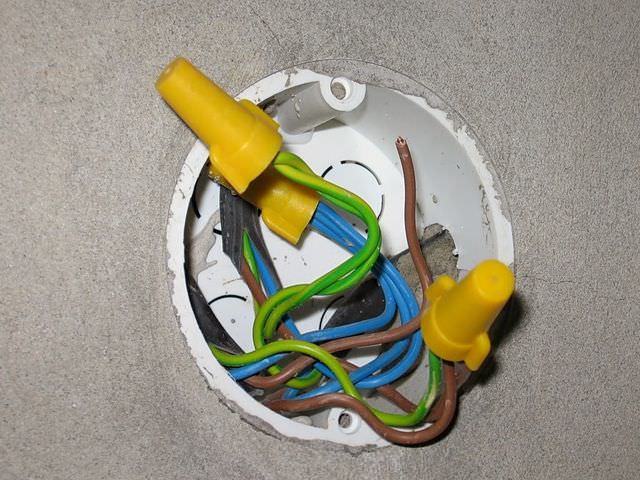

Соединение проводов в коробке осуществляется методом скручивания или спайки. Верхний слой изоляции провода снимается, оголяется жила на шесть-семь сантиметров. Провода соединяются способом витой пары и прижимаются плоскогубцами. В одном таком соединении не должно быть больше четырёх проводов. Кончик свинченных проводов нужно залить припоем, используя паяльник. Сверху место соединения обматывается несколькими слоями изоленты. Изолента бывает хлопковой или виниловой Хлопок более устойчив к нагреванию, он выдерживает до восьмидесяти градусов, а винил начинает течь уже при пятидесяти. Минус х/б ленты в том, что она впитывает влагу из воздуха. Так что лучше первые пару слоёв обмотки сделать из хлопка, а последний – из винила Скрутка укладывается в коробку и плотной закрывается крышкой. Такое соединение будет надёжным и долговечным (при соблюдении правильного расчёта нагрузки).

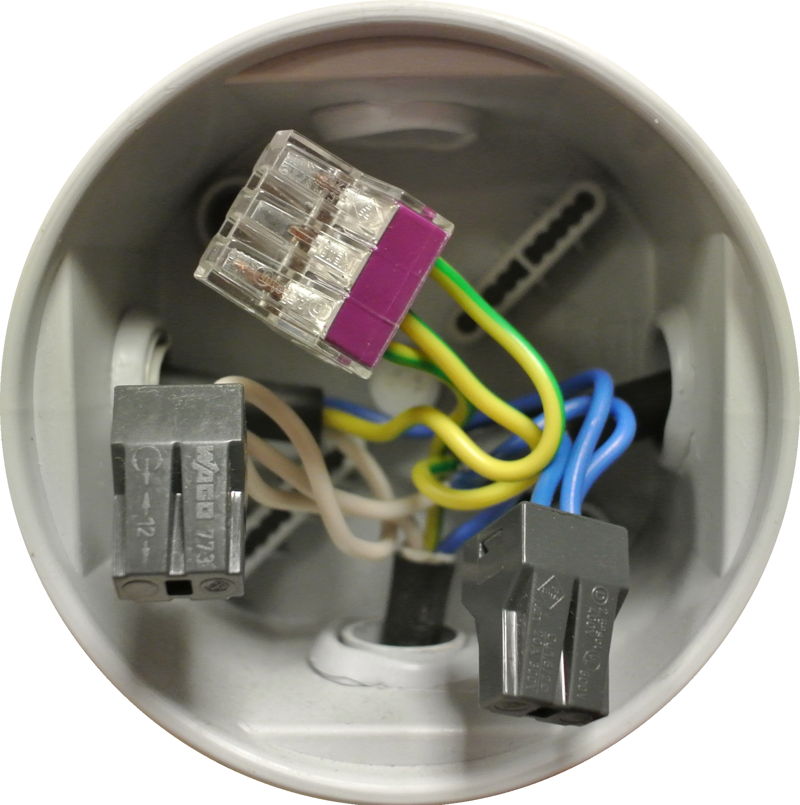

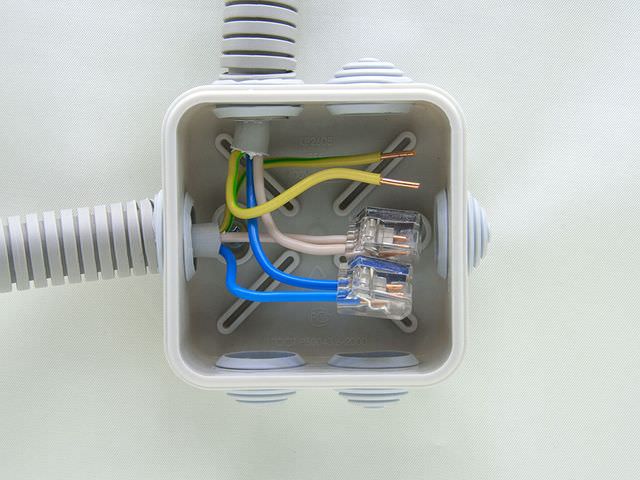

Профессионалы используют для этой цели пластиковые зажимы или колодки. Эти приспособления имеют изолированные углубления для провода с закрепляющим винтом. Провода заводятся в углубления и зажимаются специальным гребнем. Лишние отделения удаляются. Есть однозажимные клеммники, которые закрепляются при помощи винта или рычага. Такие изделия производят из изолирующего материала и не нуждаются в дополнительной защите. Возможность случайного прикосновения к проводу у них исключена.
Одна из главных составляющих грамотно организованной электропроводки – распаячная коробка. Её устанавливают на пути от общего распределительного щита в помещение.
Главное требование к распаячной коробке – устоять в случае аварийной ситуации и предотвратить дальнейшее возгорание по проводке. Цены на такие коробки разные, но не стоит на них экономить – от этого элемента проводки непосредственно зависит безопасность жилья. Следует отметить, что от качественно выполненных соединений проводов зависит, будет ли нагреваться коробка. Какой бы надёжной она не была, она не сможет ответить за все ошибки мастера.
В советские времена для монтажа открытой проводки применялись металлические разветвительные коробки. Их преимущество в том, что они более жаростойкие, чем пластиковые. Порой умельцы применяли для этих целей даже обычные консервные банки. В современном электромонтаже металлические коробки применяют в основном на промышленных предприятиях или в деревянных домах, где проводка заключена в трубы. В быту их выбирают все реже из-за дороговизны и некоторых специфических аспектах работы с таким материалом.
Коробки из металла обязательно нужно заземлять.
Для наружных распределительных коробок не предусмотрено заглубление в стены. Этот электротехнический элемент выпускается в разных модификациях, отличаясь по цвету, форме и размерам. Традиционно, это квадратный бокс с входами для проводов, который защелкивается пластиковой крышкой. На круглых коробках крышки могут крепиться клипсами или винтами. Обычно закрывающие пробки одеваются с усилием. Самое важное при работе – не потерять крышку, так как такие изделия не продаются отдельно. В коробках иногда предусмотрено большее количество входов для кабеля (трёх и четырехрожковые).
Распаячные коробки для скрытой проводки различаются для сплошных и полых стен. У предназначенных для полых поверхностей есть специальные прижимные лапки на крепежах.
Иногда вместо распредкоробки умельцы применяют подрозетники, закрывая их самодельными крышками. Важно, чтобы этот материал был огнестойким и герметичным, иначе от такой коробки не будет толку.
Последнее время в продаже появились боксы с комплектом клемм и контактными группами. Стоит учитывать, что не во всех случаях такой стандартный набор отвечает требованиям конкретной сети. Нагрузка стандартных клеммников ограничена. В таком случае лучше воспользоваться привычным СИЗом.
Как монтировать коробки
Разветвительные коробки, как правило, располагают под самым потолком или на 20 сантиметров ниже его в углах помещения. При расстановке мебели важно, чтобы она не ограничивала доступ к этому элементу электропроводки. Бокс коробки не должен иметь трещин и сколов.
Если соединения проводов не помещается в ёмкости, не нужно уплотнять и заталкивать провода, а стоит приобрести коробку большего размера или рядом установить вторую такую же.
При монтаже следует составить план-схему расположения элементов электропроводки, чтобы, при необходимости, не пришлось их долго искать. При скрытой проводке коробки скрываются под слоем штукатурки или обоев, чего нельзя допускать.
Главное условие успешного монтажа электросети в доме – внимание к мелочам. Чтобы правильно распределить возможную нагрузку, нужно предварительно составить план-схему проводки. Все соединения в ответвительных коробках должны быть надёжно заизолированы. В этом случае проживание в доме будет безопасным и не омрачится неприятностями с электричеством.
В целях обеспечения надежного и равномерного распределения электрической энергии в городских и частных домах электропроводка разделяется на несколько групп, для чего в каждое помещение прокладывается отдельный питающий провод, к которому подключаются все потребляющие провода помещения, таких приборов, как: освещения, выключателей, штепсельных розеток и других. Одним из распространенных способов коммутации ответвлений является применение распределительной (разветвляющей) коробки. Она представляет собой корпус, выполненный из пластика или металла, с отверстиями для ввода кабелей, в котором провода соединяются между собой и сходятся в одной точке согласно заданной схеме электропроводки помещения. Снаружи разветвляющая коробка закрывается крышкой. Крышка может иметь резиновое кольцо, обеспечивающее герметичность соединения с корпусом, крепиться на шурупах или же защелкиваться в пазах корпуса коробки.
Типы
В зависимости от способа прокладки электропроводки помещения распределительные коробки разделяются на:
- скрутка;
- соединение с помощью клемм, встроенных в распределительную коробку;
- самоизолирующие зажимы (СИЗ);
- опрессовка (скрутка проводов помещается внутрь медной гильзы, обжатой специальным прессом);
- сварка или пайка.
При электромонтажных работах не следует злоупотреблять соединениями проводов, так как никакая опрессовка или сварка не может быть надежнее целостного кабеля. Большое количество коммутационных узлов повышает вероятность возникновения неисправностей электропроводки, помимо этого, распределительные коробки должны находиться в открытом доступе для возможности их ремонта, что затруднительно при их большом количестве, поэтому устанавливать коробки следует там, где они действительно необходимы. Вместе с тем, стремление к уменьшению количества распределительных коробок приводит к значительному расходу кабеля, поэтому при планировании работ следует находить баланс между этими факторами.
Пример оптимального расположения распределительных коробок показан на картинке ниже
Правила безопасности при установке

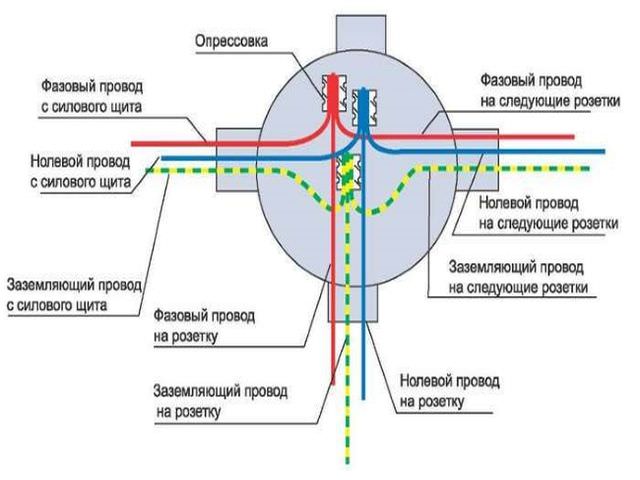

Соединение проводов внутри коробки должно производиться в строгом соответствии с электрической схемой помещения, в противном случае неизбежны аварии в электросети. Во избежание ошибок при соединении проводов рекомендуется подписывать каждый конец провода, выходящий из распределительной коробки. Каждую группу проводов, соединяемую в распределительной коробке, следует подписывать отдельно. При использовании коробок с металлическом корпусе его необходимо заземлять.
На картинке выше показана схема расположения распределительных коробок в трехкомнатной квартире с оборудованной в ней студией звукозаписи. В прихожей расположена вводная распределительная коробка 1. В комнате 3 имеются две распределительные коробки 5 и 6, расположенные друг за другом. В коробке 6 соединяются провода выключателей и розеток в участке комнаты, отведенной под студию звукозаписи.
Монтаж распределительной коробки в квартире является важным этапом электропроводки, благодаря ей происходит равномерное распределение электрического тока к точкам – потребителям электричества (светильники, розетки, выключатели). Грамотно смонтированная коробка обеспечивает стопроцентное бесперебойное использование электропроводки. По внешним признакам распредкоробка представляет собой конструкцию из металла или пластика с отверстиями по бокам. От коробки отходят провода, которые обеспечивают током все важные электрические приборы.
Для равномерного распределения электричества проводку разделяют на отдельные группы потребителей. В комнатах в местах соединения проводки устанавливают распределительные коробки.
Распределительные коробки выполняют несколько важных функций в жилых помещениях:
- обеспечение пожарной безопасности;
- создание эстетичного вида в квартире.
Внутри коробки расположены провода, благодаря корпусу, они не подвержены механическим воздействиям, что обеспечивает их сохранность.
По принципу установки коробки бывают встраиваемыми и наружными. Встраиваемые устанавливаются в специально подготовленные углубления в стене, а накладные фиксируются на поверхности стены.
Основная функция распределительной коробки
Распределительная коробка позволяет сократить затраты на провода . Если бы её не было , каждый прибор потребления электроэнергии соединялся бы отдельным кабелем . Отсутствие коробки предусматривает увеличение каналов укладки проводов , а визуально это смотрится неэстетично .
Преимущество использования распределительных коробок неоспоримо, и грамотно проведенное соединение проводов обеспечит безопасность помещений. Данное устройство изолирует точки соприкосновения от воздействия горючих материалов стены.
Удобство использования коммутационной коробки обеспечивает легкость в проведении ремонта. Основная функция коробки заключается в том, что за счет неё происходит равномерное распределение электроэнергии по местам расположения основных потребителей. К тому же, такие конструкции коммутационных коробок предполагают добавление новых веток электросетей к уже имеющемуся проводу в случаях необходимости.

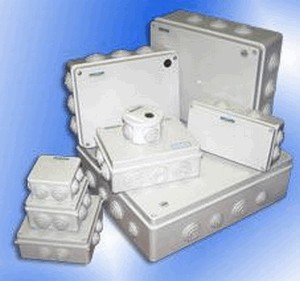

Виды распределительных коробок
Распределительные коробки по типу крепления делятся на:
- накладные, которые устанавливаются снаружи на стену;
- внутренние, устанавливаются в подготовленное углубление стены.
Основная задача соединительной коробки – это обеспечение легкого доступа электрику в случае возникновения нарушений системы. Для удобства и сохранения целостности проводов коробка закрывается крышкой. Для совершения каких-либо манипуляций с электропроводкой специалистам достаточно снять крышку и ознакомиться с причинами неполадок.
Распредкоробки изготавливаются из следующих материалов:
- Пластик.
- Металл.
Металлические корпусы изготавливаются из листовой луженой стали или алюминиевых сплавов. Основное требование к материалам: чтобы они не были подвержены коррозийным изменениям.
Если распределительная коробка необходима для стратегически важных объектов, то необходимо её выбирать со следующими характеристиками:
- завинчивающаяся крышка;
- водоизоляционные прокладки.
Металлический корпус обладает универсальными свойствами и отлично защищает проводку во время пожара, то есть — во время возгорания металлическая конструкция способна сохранить содержимое коробки на некоторое время, за которое возможно провести обесточивание сети.
Корпус из пластика также обладает положительными свойствами: устойчивость к окислительным процессам и способность изолировать электрический ток.

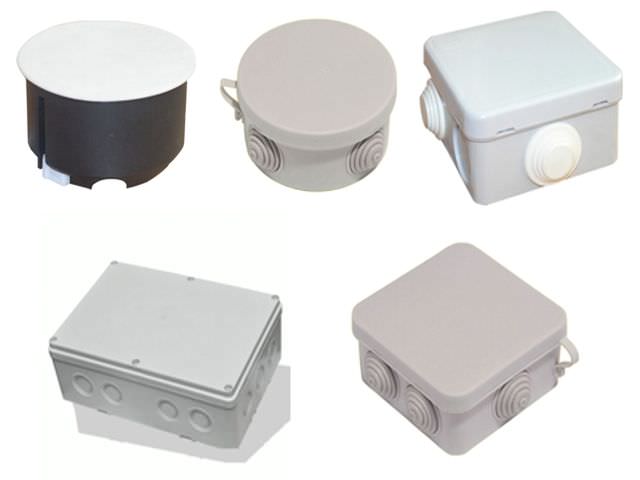

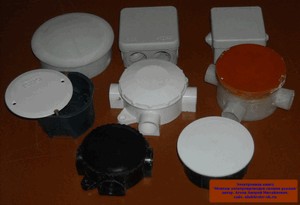

Распределительные коробки различаются по геометрической форме и бывают:
- круглые;
- квадратные;
- прямоугольные.
В случае, если к коробке подводится небольшое количество проводов, то можно использовать круглую конфигурацию коробки. В случаях большого количества проводов лучше применить прямоугольную распределительную конструкцию.
Важно! Если стены бетонные, то легче и удобнее установить круглые конструкции коробок.
Размеры распределительных коробок зависят от количества проводов и их сечения.
Внутренняя структура распределительной коробки
Конструкция коммутационной коробки состоит из корпуса и крышки, а также боковых вводных отверстий.
Внутренняя полость коробки оборудована клеммами и зажимами для крепления проводов. Обычно при помощи клемм закрепляют вводный кабель, раздельные провода фиксируют при помощи зажимов. Если коробка не оснащена клеммами, то проводки закрепляются между собой методом скрутки.
Недостатком клеммного соединения является то, что после эксплуатации болты могут расшататься и нарушить контакт проводки. Ослабление контакта вызывает нагрев и впоследствии обгорание проводков. Соединение скруткой считается более надежным способом.
Следует учитывать, что соединение алюминиевого и медного проводов в распредкоробке приводит к разрушению соединения и возникновению электрохимического процесса.
Важно! Латунные клеммы обеспечивают качественное соединение алюминиевых и медных проводов.
Правила установки
Коробки, распределяющие электричество, монтируются примерно на расстоянии 25 сантиметров от потолка. В случаях монтажа распределительной коробки скрытым путем крышка должна находиться на поверхности, чтобы её легко можно было открыть и провести работы.
При выборе места для установки коробки скрытым путем нужно позаботиться об обеспечении доступа к ней при соблюдении дизайнерского замысла интерьера в квартире.
Монтаж
Бетонной или кирпичной конструкции электрические приборы размещаются в полости стены в специально подготовленных отверстиях в стене. Такие углубления изготавливаются перфоратором, в случаях круглой конструкции распределительного щитка отверстия делают специальной коронкой. В посадочное место коробка крепится к стене с помощью алебастрового раствора, который гарантирует прочное соединение корпуса со стеной.
После определения места установки коробки необходимо заняться подготовкой сети проводов и произвести подключение. Для того чтобы их подвести к коммутационной коробке, нужно подготовить штробы, в которые будут укладываться провода. Если стены допускают возможность разводки в горизонтальном положении, то для этого вполне пригодятся промежутки между стенами и потолком.
После подготовки каналов и подрозетников выполняют разводку проводной системы коммутационной коробки.
Важно ! Для правильного соединения проводов в распредкоробке в целях быстрого проведения в последующем ремонтных работ провода маркируются .

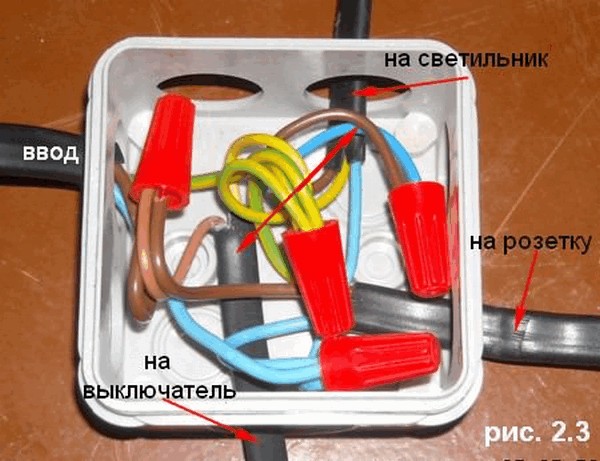

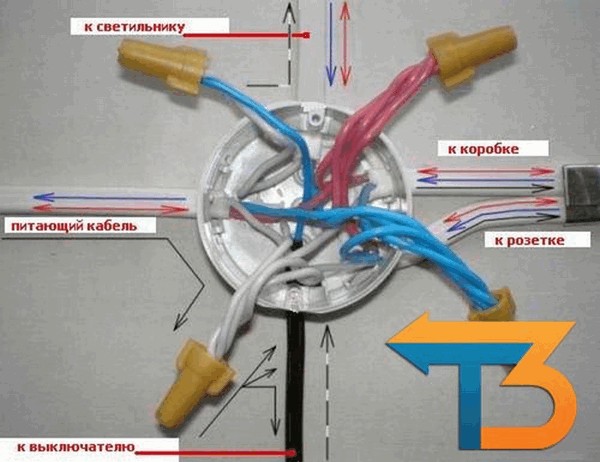

Вводный кабель от электрощитка обозначается как «ввод», провод от розеток следует также маркировать, потому что подписанные провода не допустят ошибок при профилактике и ремонте. Чтобы провода эксплуатировались правильно, нужно четко соблюдать сечение, например, для подвода электричества от щитка используется двух или трехжильный кабель с сечением 4 квадратных миллиметра.
Такой кабель гарантирует полноценное использование любого потребителя с большой мощностью. Для системы освещения используется сечение 2,5 квадратных миллиметра, а для розеток — 1,5 квадратных мм.
После ознакомления со всеми нюансами приступают к установке коммутационной коробки. Основной принцип установки коммутационной конструкции обозначается точным соблюдением последовательности соединения проводков. Схема соединения проводов в распределительной коробке включает в себя следующие параметры: фаза подводится к фазе, нуль — к нулю, а заземление — к заземлению.
Укладка проводов происходит при соблюдении всех параметров и требований составленной схемы подключения. Провода укладываются внутрь коробки, желательно — с припуском примерно 10 сантиметров. При подсоединении проводов необходимо зачистить концы от изоляции и зафиксировать их в клеммах.
В случае отсутствия крепежей можно просто зафиксировать соединения методом скрутки. Такой метод предполагает скручивание проводов в местах их соприкосновения, этот способ используется часто и считается надежным. После этого места соединений фиксируются изолирующим материалом (изолента или пластиковые колпачки).
Важно! Провода монтируются в трубах из металла или пластика, обеспечивающих изоляцию от внешних негативных факторов.
Различные модификации коммутационных устройств широко представлены в специализированных магазинах электротехники. В прилагаемых инструкциях указываются основные характеристики и номинальные силы напряжения силы тока.
Принципы соединения
Для быстрого соединения, чтобы исключить путаницу, провода обозначены цветами различных оттенков. Популярным считается следующее сочетание цветов: белый цвет обозначает фазу, голубой цвет – это ноль, светло-зеленый – символизирует заземление. При подсоединении необходимо четкое соблюдение соответствие и последовательность.
Как и любая другая работа, электропроводка в коммутационной коробке также начинается с проекта. Для составления грамотной схемы электропроводки нужно определить точное расположение точек электрических установок – светильники, розетки, выключатели. В соответствии со схемой распределительные коробки размещают в удобных местах. Обеспечение доступа необходимо для на случай возникновения сбоев в снабжении электричеством.
В правилах устройств электроустановок регламентировано, что провода должны соединяться посредством спайки, сварки или с помощью зажимов. Однако в народе себя зарекомендовал «дедовский» способ скрутки проводов, такой метод обеспечивает технологичность и надежность системы.
Иногда недостаточно использования скрутки проводов, для обеспечения надежности площадь контакта обрабатывают спайкой. После подсоединения проводки изолируют и укладывают в корпусе коробки таким образом, чтобы они не соприкасались друг с другом.
После проведения всего комплекса работ проводят диагностику, для этого в квартире самый мощный электроприбор подключают к сети и проверяют провода на наличие нагрева. Если вы обнаружите нагрев какого-нибудь провода, то это значит, что в нем недостаточная площадь контактов, и в таких случаях следует провести , возможно, заменить провод на провод большего сечения.
Монтаж электропроводки в доме, квартире, гараже, офисе и т. д. всегда выполняется с установкой распределительных (ответвительных) коробок. По одной минимум всегда устанавливается в каждом помещении.
Из ответвительных коробок расходятся электрические кабели или провода к светильникам, выключателям и розеткам. Они состоят из пластикового корпуса с крышкой, бывают встраиваемые для скрытой электропроводки (на рисунке 3 и 4) и накладные- для наружной (на рисунке 1 и 2) .
Распределительные коробки из металла подлежат обязательному заземлению и устанавливаются только при прокладке электрических кабелей в металлических трубах. Например, в деревянных домах и строениях согласно правил и требований.
Ответвительные коробки различаются по размерам и форме. Большие коробки стоит использовать в местах, куда будет приходить большое количество кабелей или проводов. По форме лучше брать круглые, чем квадратные или прямоугольные, потому что не надо будет их ровнять по уровню. И можно использовать коронку для сверления отверстия в гипсокартоне, блоках, кирпиче и т. п.
Прежде чем приступить к установке коробки необходимо сделать штробы и закрепить в них кабели от места ее установки до розеток, выключателей и светильников. Или закрепить кабели за гипсокартоном или панелями, которыми обшиваются стены или потолок.

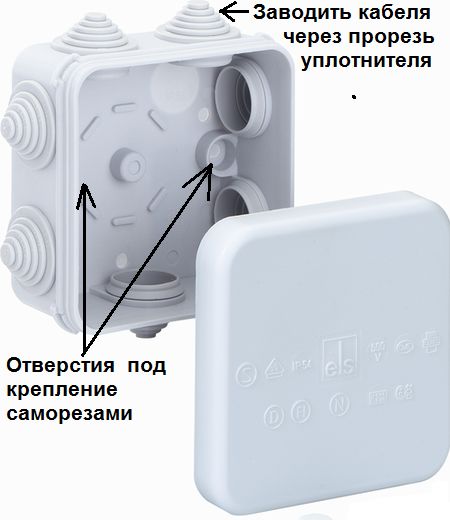

При открытой электропроводке

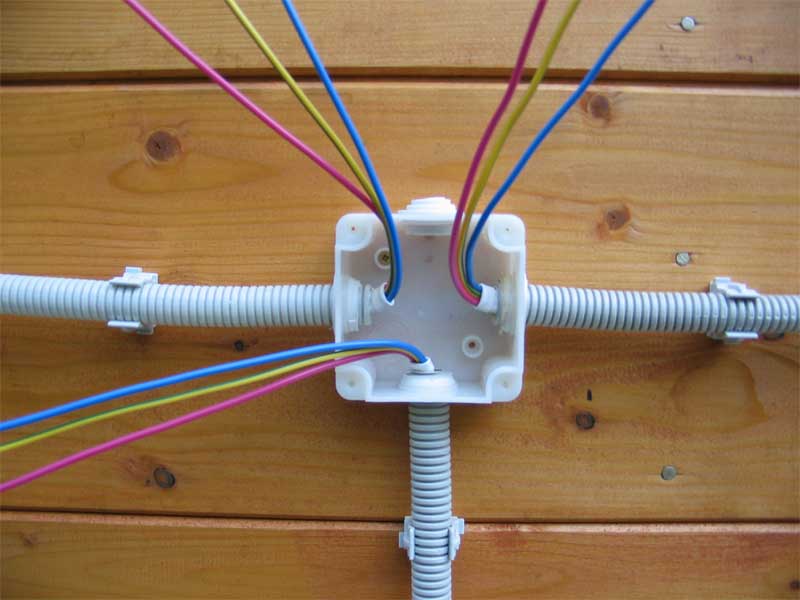

накладная коробка крепится к потолку или стене на 2 самореза или дюбеля, только заводите электрические кабели через специальные уплотнители.
В уплотнителях необходимо вырезать отверстие чуть-чуть меньше диаметра кабеля. На рисунке показан вариант с пылезащитными уплотнителями. Есть варианты влагозащищенные с резиновыми уплотнителями и резьбовыми заглушками.
Для монтажа встраиваемой коробки необходимо выбить или высверлить углубление, в которое затем необходимо вмазать коробку заподлицо. Гораздо проще ставится коробка в гипсокартон.
Установка распределительной коробки в гипсокартон.
После этого зачищаем провода и соединяем их по этой .
Как установить распределительную коробку для скрытой электропроводки.

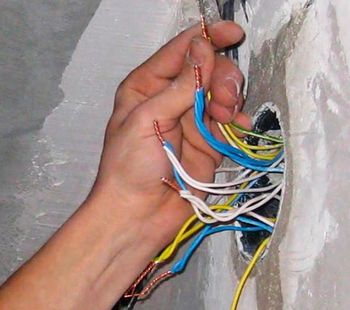

В домах и квартирах вся электропроводка идет скрыто под штукатуркой или в каналах панельных домов, поэтому и распределительная коробка прячется заподлицо стены. Для ее установки необходимо :
При вмазывании не круглой коробки необходимо следить за тем, что бы она зафиксировалась ровно по уровню. Особенно это касается прямоугольных вариантов. Квадратные коробки да же если криво вмазаны, в большинстве случаев позволяют выровнять крышку.
