Как правильно для гаража сделать разводку. Как сделать электропроводку и освещение в гараже без ошибок. Подбор и расчет материалов

Любое помещение, даже гараж, нуждается в электричестве. А электричество невозможно без наличия качественной электропроводки. Без нее невозможно использовать в гараже никакие электроприборы. В такой ситуации даже не получиться включить лампочку.

Электропроводка в гараже

Многие люди на сегодняшний день своими руками строят себе гаражи. Поэтому на данный момент вопрос о том, как можно провести в гараже электропроводку своими руками остается актуальным. Обо всем, что необходимо знать при проведении таких работ вам расскажет данная статья.

Особенности гаража и его подключения к электроэнергии

В гараже всегда имеется работа, которая нуждается в наличии электричества. Поэтому здесь обязательно нужна проводка. Электропроводка и ее разводка должна обустраиваться на этапе строительства любого гаража. Особенно важно все продумать, если вы сами планируете своими руками заниматься возведением сооружения и разводкой проводки.
Начиная строительство любого гаражного сооружения, чтобы избежать проблем в дальнейшем, необходимо знать следующие особенности такой стройки:

разводка и проведение в гараже электричества проводиться только после получения соответствующего разрешение, которое выдает местный орган Энергонадзора;
своими руками проводить любые манипуляции, связанные с проведением электричества, можно только при наличии соответствующего опыта.

Внешняя часть электропроводки в гараже

Прежде, чем приступать к прокладке проводов, необходимо знать, что в гараже самостоятельная электропроводка реализовывается из двух частей:

наружная (внешняя);
внутренняя.

К любой отдельной постройке проводка электричества должна осуществляться по карнизам, стенам и навесам. При необходимости сделать розетку снаружи необходимо выбирать исключительно атмосферостойкие модели, способные выдержать все невзгоды улицы. Для подключения гаражной постройки к электричеству следует использовать электрический щит.

Обратите внимание! Все работы по разводки электропроводки внутри гаража можно осуществляться только после разработки схемы. Схема должна отражать в себе все линий электропроводки, их расположение, порядок подсоединения друг к другу, а также количество осветительных приборов.

Необходимо отметить, что в данной ситуации в смотровую яму можно не проводить проводку для осветительных установок. Дело в том, что в этом месте очень сложно сделать проводку своими руками. Куда рациональнее и проще использовать для освещения переносные мощные светильники.

Переносной светильник

Специалисты предлагают ограничиться в смотровой яме розеткой.
В ситуации, когда в гараже необходимо несколько светильников, можно протянуть кабель до самого первого светильника, а от него уже, применяя метод параллельного подключения или специальных перемычек в виде шлейфа, к остальным. Если же необходимо подключить лампы независимо друг от друга, тогда потребуется все проложенные провода объединить с помощью кабеля электропитания.

О чем еще следует помнить

Для разводки в гараже электропроводки можно использовать стандартный медный кабель. Он способен выдержать нагрузку в диапазоне от 3,2 до 5 кВт. Поэтому составленная схема должна обязательно ориентироваться на эти параметры максимальной нагрузки.

Розетки и выключатели в гараже

При проведении электропроводки в гаражном сооружении своими руками нужно позаботиться и о выключателях. Они должна находиться на высоте от пола на расстоянии 1,5-1,7 м. При этом розетки следует размещать на расстоянии одного метра от пола.
Главным моментом, который должен быть досконально продуман в данной ситуации – расположение кабелей прямо на стенах, а не внутри их. Разводка электропроводки по поверхности стен позволит в разы быстрее провести все необходимые действий.

Особенности организации внутренней проводки

В гараже внутренняя электропроводка может реализовываться следующими способами:

расположение кабелей производится в открытом виде;
расположение проводов осуществляется в специальных пластиковых трубах;
вариант комбинированного проведения проводки.

Вариант размещения проводки внутри гаража

Специалисты утверждают, что для гаражных сооружений самым оптимальным вариантом внутреннего размещения проводки будет именно комбинированный вид. При использовании такого подхода можно все основные узлы электропроводки скрыть элементами из пластика, а обычные провода при помощи крепежных элементов прикрепить к стене.

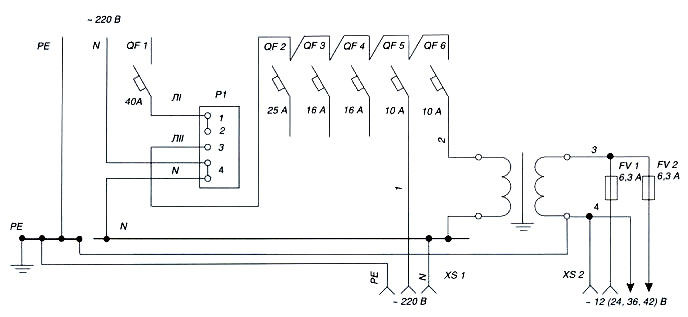

Схематическое отображение проводки

Схема проведения и разводки своими руками в гараже электропроводки является самый важный момент, который нужно не только правильно рассчитать, но и перенести на бумагу.

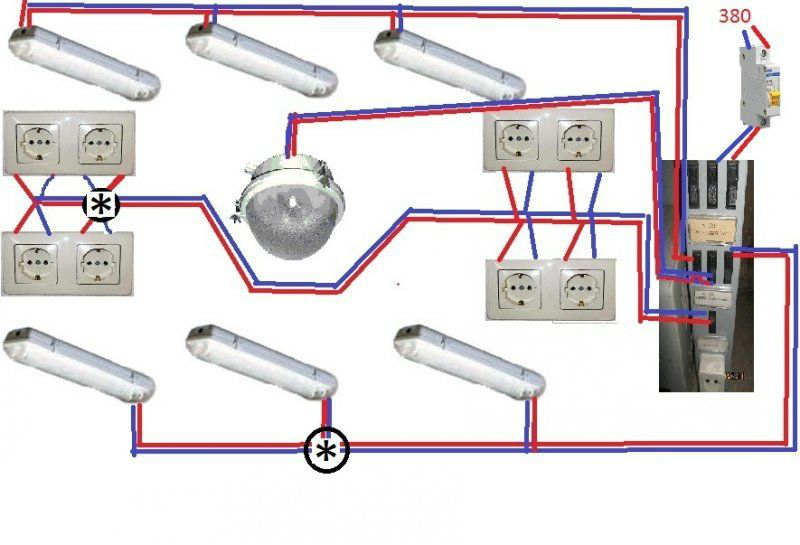

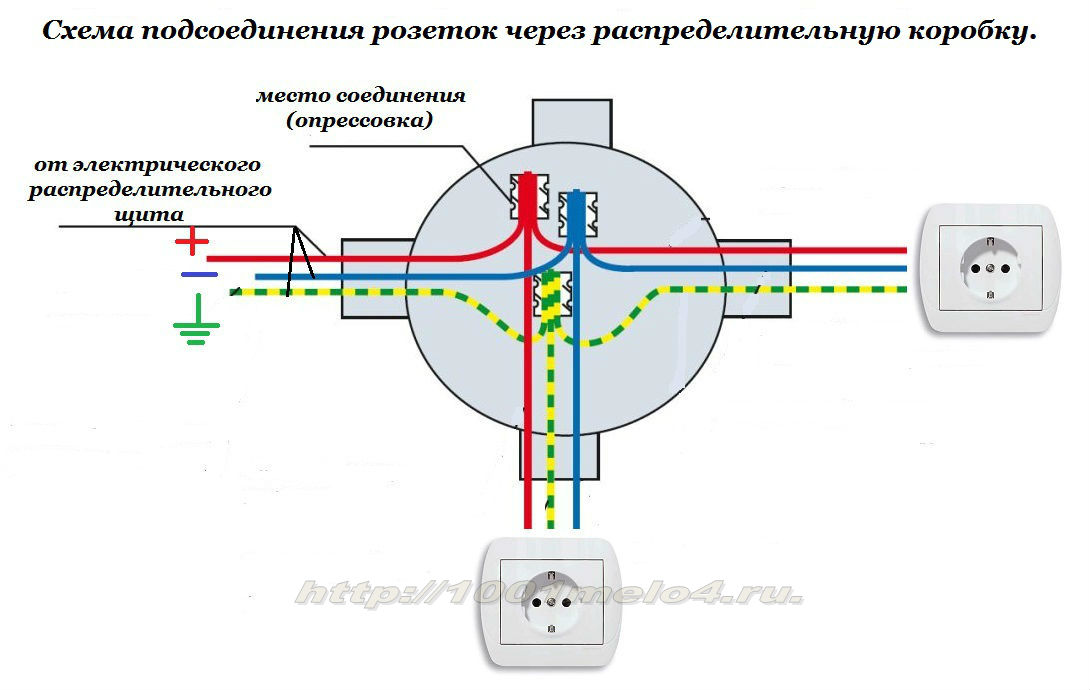

Вариант схемы электропроводки для гаража

Данная схема должна включать в себя:

наличие смотровой ямы и ее габариты;
количество светильников и розеток, которые планируется установить в смотровую яму;
расположение стеллажей и верстаков;
рабочий щиток. В нем должны находиться розетки для подключения электроприборов;

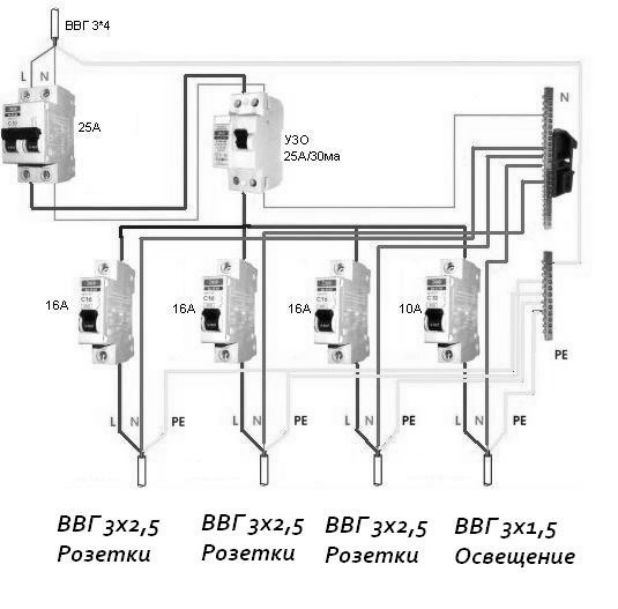

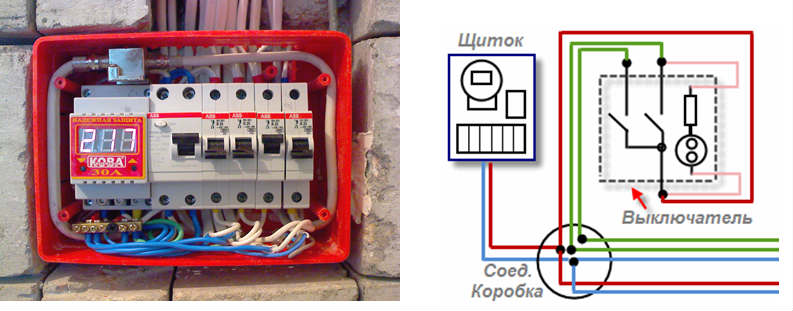

Электрощиток в гараже

линия для эл/точила;
количество осветительных приборов;
общее расположение проводов внутри сооружения, а также варианты и места из подключения.

По перечисленным выше моментам и подбирается оптимальная в данной ситуации схема расположения проводки.
Также, схема должна ориентировать на то, к каким секторам бокса необходимо провести питание. К примеру, выкопанный в гараже погреб обязательно должен иметь освещение.
Помните, что на этапе подключения проводки к наружному источнику питания следует выяснить точное количество «заводимых» в гаражное сооружение фаз. При этом их количество должно быть подобранно оптимально, так как много или мало фаз приведут к дискомфорту в работе. Если планируется работать с большим количеством разнообразных электроприборов, то необходимо «заводить» три фазы. В такой ситуации все нагрузки нужно будет равномерно распределить между имеющимися тремя фазами.

Заземление в гараже

Не стоит также пренебрегать заземлением. Нужно сделать хотя бы стандартный контур, так как любому хозяину гаража может потребоваться подключать довольно мощное оборудование (например, сварочный аппарат). В связи с этим на этапе создания проводки в гараже нужно учитывать и перспективу.

При обустройстве в гараже проводки своими руками существуют некоторые рекомендации, которые позволят сделать правильную схему и воплотить ее в жизнь. К таким рекомендациям относится следующее:

для розеток и освещения нужно проводить отдельные линии;
для кабелей нужно подбирать оптимальное сечение;
лучше всего делать зональное освещение;
для мощного обогревателя, если он будет использоваться, нужно проводить отдельную линию;
все провода нужно прокладывать по прямой: вертикально или горизонтально;

Обратите внимание! При организации проводки в гараже своими руками не разрешаются никакие косые изгибы или зигзаги.

Расположение проводов

расстояние проводки до перекрытия должно быть не менее 100 мм;
при наличии повышенной влажности необходимо использовать осветительные приборы, рассчитанные на пониженное напряжение. Их подключение следует проводить через трансформатор на 12 – 36 В.

Выбираем правильно материал и инструменты

Поскольку гараж представляет собой сооружение с повышенной влажностью. Кроме влажности, в данной ситуации необходимо учитывать возможный уровень нагрузки. Специалисты рекомендуют отдавать предпочтение розеткам, рассчитанных на максимальную силу тока на 16 А. Такая сила тока соответствует подключению оборудования примерно в 3,5 кВт. Этого для данного помещения будет вполне достаточно.
Силовые линии нужно монтировать только в специально защитных рукавах (гофре). Его можно заменить пластиковыми каналами для кабелей. На вводе силовых линий необходимо установить электрощиток. В нем обязательно должен быть установлен центральный выключатель.
Для самой проводки рекомендуется покупать продукцию с медными жилами (например, ПВ-3).
Кроме этого вам понадобятся следующие материалы:

перфоратор/дрель;
нож (обязательно хорошо заточенный);
кусачки;
крестовая отвертка.

Помимо этого для проводки понадобятся заранее купленные осветительные установки, выключатели и розетки.

Пошаговая инструкция разводки

Чтобы своими руками обустроить в гараже разводку для проводки, необходимо знать поэтапность действий. Конечный результат в данной ситуации целиком и полностью будет зависеть от того, насколько правильно и четко были выполнены все этапы работ.
Пошаговая инструкция проведения разводки проводки в гараже выглядит следующим образом:

вначале выбираем электрический автомат. Самым оптимальным вариантом будет двухполюсный автомат типа С;
внутри гаража размещаем электрический ящик. Его размер определяют элементы, которые будут размещены в нем;
в нем располагаем счетчик и автомат;
далее к щитку присоединяем кабель. Он подводиться снаружи. Сначала он подходит к счетчику, а затем – к автомату;

Установка счетчика

число автоматов определяется количеством точек освещения;
после этого начинаем разводку кабелей по помещению;
вариант их размещения может быть открытым и закрытым;

Обратите внимание! Способ проведения разводки (открытый или закрытый) необходимо выбирать в зависимости от ваших финансовых возможностей и наличия свободного времени.

Прокладка кабеля

подключение светильников и розеток может осуществляться как от электрощитка, от и к нему. В первом случае провод нужно тянуть к лампе или розетке. Во втором случае – от установленных осветительных установок и розетки к щитку;
при подключении к автомату фазного провода обязательно нужно обесточить все помещение.

Готовая проводка в гараже

Когда все розетки, светильники и выключатели подключены, проводим закрепление проводов на щитке. Затем проводим тестовое включение автомата. На этом работа считается завершенной.

Каждый гараж, обустроенный на загородном участке, нуждается в электричестве. Оно нужно как для подключения различных электроприборов, так и для освещения помещения. Обустроить электропроводку необходимо еще на этапе строительства гаража.

Особенности

Во-первых, для проведения электричества в гараж необходимо получить разрешение от местного органа Энергонадзора.
Во-вторых, самостоятельные работы по подведению электричества можно проводить, только имея соответствующий опыт.

Электропроводка в гараже своими руками выполняется из двух частей: наружной и внутренней. Подводка электричества к отдельной постройке проводится по стенам, карнизам или навесам. Если необходимо иметь розетку снаружи, она должна быть атмосферостойкой.

Для подключения к электричеству отдельного строения, в данном случае гаража, необходимо использовать электрощит.

Обратите внимание! Перед тем как приступать к разведению электропроводки внутри гаража, нужно составить схему электропроводки для данного помещения. В ней должно быть отражено размещение линий электропроводки, расположение розеток, а также порядок их соединения друг с другом, в том числе и осветительных приборов.

В яму, если таковая предусмотрена в гараже, осветительные приборы проводить не рекомендуется. Дело в том, что ни один прибор, на какой стене он был бы расположен, не сможет целиком и полностью осветить место ремонта. Поэтому специалисты предлагают провести в яму только розетку, для подключения мощного переносного фонаря.

Если на одну клавишу придется несколько светильников, придется протянуть кабель до первого осветительного прибора, а от него – перемычке в виде шлейфа или параллельного подключения. Для подключения нескольких независимых осветительных приборов потребуется все провода объединить кабелем электропитания.

Обратите внимание! Обыкновенный медный кабель, чаще всего используемый при разводке электричества, способен выдержать нагрузку от 3,2 до 5 кВт. Составляя схему электропроводки, нужно ориентироваться на это значение максимальной нагрузки.

Все выключатели в гараже должны располагаться на высоте не менее 1,5-1,7 м от пола, а розетки – около метра от пола.

Обратите внимание! Основной особенностью разводки электричества для гаража является расположение проводов не внутри стен, а прямо на них. Это позволит максимально быстро произвести ремонт при необходимости.

Внутреннее разведение может быть реализовано несколькими способами:

размещение проводки по стенам производится в открытом виде ;
размещение проводки в специальных пвх-трубах;
комбинированное размещение проводки.

Для гаража больше всего подходит комбинированное размещение проводки. Оно позволяет закрыть пластиковыми элементами главные узлы электропроводки, а обычные кабели прижать к стене с помощью специальных крепежных элементов.

Необходимые инструменты и материалы

кусачки, острый нож;
дрель или перфоратор;
крестовая отвертка;
розетки, выключатели, электрический автомат и щиток, осветительные приборы.

Этапы монтажа

Перед началом работ необходимо выбрать электрический автомат для гаража. Наиболее подходящим вариантом является двухполюсный автомат типа С. В электрический ящик, который должен быть расположен в гараже, нужно расположить и автомат, и счетчик. Поэтому при выборе ящика, который будет представлять собой щиток, требуется ориентироваться на размеры и автомата, и счетчика.
К электрощитку присоединяется кабель, подведенный к гаражу снаружи. Он подходит к счетчику, и потом – к автомату. Количество автоматов зависит от точек освещения, запланированных в гараже. Например, для розеток и верхнего освещения гаража достаточно двух.
После подведения кабеля к электрощитку можно начинать разводку проводов по гаражу. Провода могут проходить по стенам как открытым способом – то есть присоединяться к стене специальными зажимами, так и закрытым. Второй способ может включать в себя как штробление стен для прокладки проводов, если гараж построен из кирпича, так и монтаж специальных пвх-коробов для коммуникаций. Первый способ, хоть и не так эстетичен, значительно экономит силы и время.
Подключение розеток и осветительных приборов можно производить как от щитка, так и к нему. Первый способ предусматривает протягивание провода к розетке или осветительному прибору, второй – от установленных на заранее определенном месте розетки или осветительного прибора к щитку.

Выполняя работы по подведению фазного провода к автомату, необходимо полностью обесточить гараж для собственной безопасности.

После подключения всех розеток и осветительных приборов, закрепления проводов к электрощитку, можно провести тестовое включение электрического автомата. Проведение электропроводки в гараже – вполне постижимая задача при наличии хотя бы небольшого опыта в работе с электричеством.

Видео

Какие автоматы поставить, делая проводку гаража, смотрите ниже:

Когда возникает необходимость проведения электричества в гаражное помещение, встает вопрос учета энергии. Зачастую гаражники предпочитают делать все самостоятельно, однако любые работы с электричеством требуют особого внимания, аккуратности и соблюдения норм техники безопасности. Сегодня мы узнаем, как установить электросчетчик в гараж своими руками, чтобы потом никаких сложностей с электроснабжением не было.

Счетчики меняют по различным причинам. Главное, обеспечить своевременную замену и установки нового прибора. Он выполняет не только функции учета – с его помощью обеспечивается безопасность энергопотребления.

Вот по каким поводам надо приступать к замене счетчика.

Срок поверки уже закончился (он составляет 16 лет).
Старое устройство испорчено.
Класс точности ниже допустимого.
Мощность потребления увеличилась, а счетчик на нее уже не рассчитан.
Энергопотребление приходится разделять между разными пользователями. Такое возможно в гараже на несколько машиномест.
Возникла необходимость использования двух тарифной схемы электроснабжения.
Надо перенести прибор учета в другое место.

Иногда принимается решение об учете израсходованной энергии на разных установках, оборудовании в мастерской гаража.

Расположение клемм

Элементарное решение для установки счетчика – прямое подключение. Когда мощность тока небольшая, вполне допустимо собирать электрическую схему без трансформатора тока. Но помните, что при использовании мощного оборудования вам все-таки нужно использовать трансформатор для устранения риска короткого замыкания.

Сейчас нужно остановиться на важном моменте. Обязательно запомните: независимо от выбранной из широчайшего спектра модели электросчетчика, вам необходимо располагать клеммы на панелях единообразно. Если вы начнете готовиться к подключению проводов своими руками, то следует предварительно изучить схему, которая имеется на крышке клеммной разводки, с обратной стороны. Таким образом обеспечивается гарантия производителя: все провода должны быть точно подсоединены.

Выбираем электросчетчик для гаража

Большое значение имеет и грамотный выбор электросчетчика для гаража. Отличается количество тарифов, фаз, а также мощность и напряжение питания. Кроме того, отличаются способы крепления, класс точности. Иногда требуется подключение прибора через трансформатор, если мощность потребления высокая, в гараже часто используется профессиональное оборудование при работе в мастерской.

Типы счетчиков

У электросчетчиков есть два основных вида.

Электронные приборы. Такие устройства решают все первоочередные задачи, а также имеют много дополнительных функций и преимуществ. Они привлекают подсветкой, компактностью, повышенной точностью. Можно подключить электронный счетчик к компьютеру. Стоимость такого прибора как раз будет зависеть от набора дополнительных опций.

Индукционные модели. Именно таким счетчикам до сих пор зачастую отдают предпочтение гаражники. Приборы долговечны, обеспечивают высокий уровень надежности, достойную точность. При этом цена на них низменно демократичная.

Конструкция счетчика

Рассмотрим, каким образом разные типы счетчиков отличаются конструктивно.

Индукционные (механические). В таком устройстве имеется металлический диск. Вращает его электромагнитное поле, образуемое катушками тока, напряжением, которое пропорционально потребляемой мощности. К сожалению, несмотря на долговечность таких традиционных устройств, специалисты отмечают: погрешность показаний у них достаточно большая. Максимальный класс точности для этих приборов – 1-,5-2. Именно поэтому электронные счетчики постепенно вытесняют с рынка механические.
Электронные приборы. В таких устройствах механической части вообще нет. Класс точности может составлять 0,5. Надежность здесь значительно выше. При этом счетчики компактные, все результаты измерений у них выводятся на дисплей. Представлены многотарифные модели. Если предстоит работать в условиях низких температур, в устройствах могут быть предусмотрены электромеханические системы отсчета.

Обратите внимание: вместе с электросчетчиком производится установка модульных элементов, УЗО, входного автомата. В электрощитках обязательно монтируют специальные шины для распределения заземления (PE) и нуля N. В соответствии со схемой электропроводки подключать их вместе категорически запрещается, поскольку токи по ним идут разные.

Что важно учесть при выборе счетчика

Запоминайте, какие факторы становятся наиболее важными при выборе конкретной модели электросчетчика в гараж.

Мощность нужно подбирать в соответствии с планируемым потреблением энергии в гараже. Расчеты проводятся с хорошим запасом, чтобы обеспечить безопасность.
Метод крепления должен подходить для вашего электрощитка.
Важно определить соответствие параметрам сети, техническим характеристикам. Желательно, чтобы совпадало количество фаз. Правда, однофазное устройство можно без проблем подключить к трехфазной сети.
Подумайте, какие бы вам хотелось использовать дополнительные опции. Возможно, вам больше подойдет электронный счетчик, который отличается широкой функциональностью.
Количество тарифов тоже имеет значение. Тут стоит подумать. Если возможна хорошая экономия, стоит приобрести двухтарифный счетчик. Но стоить он будет несколько дороже, поэтому надо оценить его экономическую оправданность.

Подключаем однофазный счетчик

Пришло время узнать точно, как установить электросчетчики в гараже своими руками правильно. Начнем с однофазного прибора. Для начала взгляните на схему. Здесь указано, каким образом подключить напряжение сети непосредственно к клеммам счетчика. Затем уже идет раздача тока потребителям, где он обеспечивает работу оборудования, осветительных приборов.

Как только по проводам начинает идти ток, напряжение вращает диск механического электросчетчика. Схема расположения клемм одинаковая, хотя моделей счетчиков очень много. Клеммы располагаются на лицевой панели, внизу. Считают клеммы от левого края, где и находится самая первая клемма. К первой клемме подключают фазный провод входа, ко второй – нагрузочный. Он затем идет на УЗО с автоматами.

Главный автомат устанавливают перед счетчиком. Он может отключить все приборы, вне зависимости от применения. После электросчетчика присоединяют общее УЗО.

Алгоритм работы

Теперь рассмотрим алгоритм монтажа и подключения счетчика.

В первую очередь надо сделать разметку места, произвести монтаж щитка. Оптимальная высота – 1,5 – 1,7 м. К стене щиток надо надежно прикрепить дюбелями. Положение должно быть строго горизонтальным, что определяют с помощью уровня.
Счетчик монтируется в щитке. Рядом устанавливаются автоматы, шины с предохранителями, а также УЗО. Модули фиксируют специальными деталями. Желательно монтировать автомат ввода в особом боксе. Туда проводят кабель, СИП. Затем система пломбируется службой электроснабжения. Обратите внимание! Только соответствующие официальные структуры могут производить пломбировка. Туда и надо обращаться. В противном случае пломба признается недействительной.
Соединения монтируются изолированным медным проводом с диаметром минимум в 2,4 мм. От алюминиевого кабеля лучше отказаться.
Концы зачищаются.
СИП от внешней сети подключается на автомат ввода. Правда, СИП проводят по воздуху. Если вы желаете скрыть кабель под землей, вам понадобится провод ВВГнг.
Фазу подключают к левому верхнему контакту. Ноль выводится на правый контакт.
Для модульного оборудования нужен провод ПВ-1.
Специальные гребенки вам нужны для монтажа перемычек на УЗО и автоматы.
Обратите внимание: клемма в современных моделях электросчетчиков имеет 2 винта. Их необходимо хорошо затягивать, поскольку ненадежные соединения начнут подгорать из-за нагрузок.
Делайте с запасом кабели вывода и ввода. Это позволит без проблем и дополнительных соединений делать монтаж повторно. При этом резко загибать провода нельзя, чтобы не повредит изоляцию и сами жилы.

Когда вся схема собрана, нужно ее протестировать.

Подключаем трехфазный счетчик

Остановимся и на важных моментах монтажа счетчика в три фазы.

Первые этапы такие же: устанавливают прибор, все оборудование, автоматы и УЗО. Затем надо провести провода через вводный автомат в четыре полосы непосредственно на клеммы 1, 3, 5, 7. Фаза «A» желтая, «B» зеленая, «C» красная, а «N» синяя. Для подключения домашней сети идет та же последовательность на клеммах 2, 4, 6, 8. В итоге красный провод подключен к клеммам 1 и 2. К УЗО должны идти кабели нуля и фаз в соответствующей последовательности.

Подробные инструкции на видео: подключаем счетчики самостоятельно

Вы уже решили, что пора своими руками выполнить подключение электросчетчика? Тогда вам стоит не ограничиваться прочтением алгоритма и полезных советов. Лучшее решение – посмотреть подробную инструкцию на видео. В первом ролике рассказывается, как подключить однофазный электросчетчик правильно, в полном соответствии с правилами и техникой безопасности.

Если вы хотите заняться самостоятельной установкой трехфазного счетчика, вам очень пригодится следующий ролик. На этом виде дается подробная инструкция по установке, подсоединению всех элементов, представлена схема подключения.

Будьте внимательны, действуйте предельно осторожно и аккуратно, обязательно принимайте во внимание все особенности электропроводки. Тогда у вас получится установить своими руками электросчетчик нужного типа.

Проводка в гараже монтируется совсем не так, как в собственном доме, либо в городской квартире. Вряд ли удастся обойтись без квалифицированного электромонтера, так как необходимо подвести электроэнергию от столба к щитку в гараже, а самому лезть на столб и производить разветвление от центральной линии вряд ли получится, да и для этого нужно разрешение, а также допуск для работы под напряжением. Специалист поможет подключить автоматические выключатели, трансформатор и другие электроустройства.

Но стоимость установки всей проводки в гараже существенно снизит ваш семейный бюджет. Если вы сами сделаете монтаж проводки и всех устройств в гараже, то электромонтеру нужно будет только подвести питание от сети к гаражу. Установка своими руками линии разводки проводов позволяет экономить деньги, а также получить практические навыки в работах по прокладке проводов.

После того, как самостоятельно будет произведена проводка в гараже, лучше вызвать специалиста для проверки качества проделанной работы, чтобы быть уверенным в электробезопасности.

Разработка схемы

Перед началом работ необходимо составить подробную проводки в гараже. На ней нужно указать место захода , центрального щита, ламп освещения, розеток, выключателей и других электроприборов. Для самостоятельной разработки схемы проводки для гаража лучше придерживаться некоторых требований:

Провода по стенам необходимо прокладывать горизонтально и вертикально. Изгибы проводов производить только на 90 градусов.
Для создания безопасности от повреждений линию проводов располагать на расстоянии более 15 см от потолка и отопительных труб, если они имеются.
располагают в 15 см от двери и в 1,5 метрах от пола.
устанавливаются на расстоянии 0,6 м от пола, из расчета на 6 м 2 одну розетку, или на каждые 4 метра.
располагают на расстоянии 20 см от потолка.
В ремонтной яме и подвале, который находится в гараже, установка розеток, а также выключателей запрещена по причине повышенной влажности в этих помещениях.
На лампы освещения, а также розетки устанавливают приборы защитного отключения, . При необходимости ремонта розеток отключают ее питание автоматом и при работающем освещении производят ремонт.
Для освещения ремонтной ямы применяют низковольтные светильники на 12 вольт. Для таких целей в щитке должен быть .
Оптимальным решением будет установка в гараже трехфазной сети питания, так как однофазная сеть выдерживает не все нагрузки современных устройств и электроустановок. Если это для вас невозможно, то необходимо сделать правильный выбор , который бы выдержал нагрузку мощных электрических устройств.

Проводка в гараже без ямы

Проводка в гараже с ямой

Для групп освещения применяют выключатель двойного типа.

Чтобы создать схему лучше применить для этого план гаража, который выполнен по точным размерам. Это удобно для разработки правильной схемы электропроводки.

Материалы

Переходим к расчету необходимых материалов. Для этого считаем длину кабеля. Проводка в гараже будет наружная и внутренняя. При расчете это нужно учесть. Для наружного кабеля лучше применить кабель с медными жилами сечением более 10 мм 2 .

Кабели с жилами из алюминия требуют большего сечения. К тому же, его эластичность ниже. Для правильного расчета сечения кабеля нужно определиться с видами и количеством электроприборов, которые вы хотите установить в гараже. Общая мощность всех потребителей умножается на 1,2 для того, чтобы был запас мощности. Для розеток применяют провода сечением выше 4 мм 2 . Для освещения хватит провода 1,5 мм 2 .

Длину кабеля выбирают также с запасом, потому что во время монтажа возможны разрезания проводов на части для разных участков цепи.

Нет смысла делать в гараже менее двух розеток. Из них одна для переносного ремонтного удлинителя, вторая для других нужд. Две розетки – это минимальное количество, но лучше установить розеток больше, так как лишними они не будут и вполне пригодятся для подключения разных потребителей электричества.

Выключателей также необходимо иметь минимум два. Для смотровой ямы должен быть отдельный выключатель, второй для основного света. Если есть такая необходимость, то можно добавить количество выключателей.

Заслуживают отдельного внимания. Сегодня очень популярны светильники на светодиодах, а также с люминесцентными лампами. Светодиодные светильники долго служат, имеют малый расход энергии, однако имеют довольно высокую стоимость.

Для открытого монтажа проводники определяют количество , крепежных элементов. Скрытая в стены проводка в гараже не рекомендуется, потому что это более трудоемкая работа, а особый интерьер в гараже не требуется, наружный монтаж проводов его не испортит. После расчета и приобретения материалов можно переходить непосредственно к делу.

Монтаж

Проводка в гараже разделяется на три этапа:

Подготовка.
Наружный монтаж.
Внутренняя установка проводки.

Каждый этап рассмотрим в деталях, чтобы знать, как сделать эту работу своими руками.

Подготовка

Сначала нарезаем кабель и готовим стены к прокладке. Кабель нужно резать с запасом 10 см для каждого куска.
Размечаем стены по подготовленной схеме. Удобно для разметки стен применять специальный разметочный шнур, так как это создает удобство и простоту работы. Шнур фиксируют в начальной точке, далее протягивают его до конца линии, либо до разветвления.

Шнур окрашен специальным красителем. Чтобы на стене осталась окрашенная линия, шнур натягивают вдоль стены, резко отпускают один конец шнура. Окрашенная линия на стене готова. Она и является разметкой.

Основной задачей является натяжка шнура строго горизонтально, либо вертикально, чтобы разметка соответствовала схеме. Для этого применяют строительный уровень, либо отвес с грузом. Существует также лазерный уровень, но его стоимость высока, а для гаража вполне хватит и строительного устройства.

Готовим штробы для проводов, если укладка будет скрытой.

Скрытую проводку обычно выполняют в бетонном гараже. Можно пустить провода по проему в плитах, но это не всегда возможно. Для выполнения штроб применяют болгарку с инструментом для бетона, или перфоратор. Если у вас нет электроинструмента, то можно выдалбливать штробы зубилом и молотком, но это долго и трудоемко.

Глубина канавки должна быть не более 2 см, шириной по размеру кабеля. После готовности всех штроб, переходим к следующему шагу. Можно отметить, что в кирпичных стенах иногда можно уложить провода между стыками кирпичей, вместо штроб.

Наружные работы

Протяжку внешней линии лучше поручить специалисту электрику. Способ прокладки обычно выбирают воздушный, потому что он требует меньше средств и времени. Если от гаража до столба более 25 метров, то необходима промежуточная опора для кабеля.

Воздушная линия выполняется по правилам:

Высота над дорогой не меньше 6 м.
Высота над тротуаром не меньше 3,50 м.
Высота захода кабеля в гараж не меньше 2,75 м.

Гараж обычно строится невысоким, а если заводить кабель в крыше, то необходима изоляция от проникновения воды. В таком случае рядом с гаражом ставят стойку из трубы, которую изгибают в верхней части.

Если прокладывать проводку под землей, то таких проблем не будет. Нужно выкопать траншею длиной от линии питания до щитка и расположить в ней бронированный кабель. В фундаменте гаража нужно сделать заранее отверстие для заведения кабеля.

Во избежание повреждений кабеля, рекомендуется его укладка в короб из металла. Сверху на короб укладывают резиновую ленту, на которой закрепляют табличку с надписью: «Не копать, кабель». Линию под фундаментом нужно проложить в трубе диаметром в два раза больше кабеля. Край трубы должен торчать наружу не более 5 см.

Недостатком такого способа прокладки является высокая цена бронированного кабеля, трудоемкие работы. Но этот способ обеспечивает долговечность конструкции.

Внутренняя прокладка

Проводка в гараже не вызывает особых проблем. Проводку прокладывают скрытым и открытым способом.

При скрытом способе кабель размещают в подготовленные штробы, закрепляют его. Для фиксации применяют пластиковые хомуты или скобы. Можно фиксировать кабель в штробах алебастром. Прихватка производится через каждые 30 см кабеля.

Далее, устанавливают распредкоробки, подключают выключатели и розетки. После соединения электропроводка проверяется тестером. необходимо производить только с применением клеммных колодок, которые надежно соединяют провода, имеют невысокую стоимость. Если проверка показала, что все нормально, то стены подлежат штукатурке, с последующей сушкой.

Перед отделкой стен лучше сделать фотографии линии проводки. В будущем это поможет найти неисправный участок.

Наружная прокладка

Если предстоит прокладка проводов в металлическом или деревянном гараже, то линию прокладывают открытым способом, который намного удобнее и проще, так как не нужно долбить стены, если вам понадобилось подключить новую дополнительную розетку.

Провода размещаются в кабель-каналах, которые имеют эстетичный вид, безопасны, так как изготовлены из самозатухающего материала. Провода можно прокладывать на диэлектрических опорах. Но тогда вид гаража станет не очень эстетичным, тем более, что безопасность будет ниже.

Такая технология установки электропроводки в гараже своим руками позволяет добиться качественного уровня работы и безопасности. После окончания лучше вызвать специалиста для проверки работы.

Проводка в гараже трудоемкое занятие, но вполне под силу любому владельцу гаража с элементарными знаниями электротехники.

Вопрос подключения гаража к внешнему источнику эл/питания решается индивидуально, в зависимости от того, где он расположен и от чего осуществляется его эн/снабжение. В любом случае внешние присоединения следует доверить специалисту. А вот внутренняя проводка в гараже у любого автовладельца, который хотя бы немного разбирается в эл/технике, сложностей не вызовет.

Именно о порядке организации эл/проводки в самом гараже далее и пойдет речь.

Не все собственники боксов придерживаются общепринятых норм. Каждый прокладывает линии и монтирует элементы цепей так, как ему проще и удобнее. Кроме того, и гаражи бывают разными – по габаритам, материалу, внутреннему обустройству. Поэтому навязывать конкретные схемы автор считает совершенно бессмысленным. А вот напомнить основные правила и нормативы по монтажу эл/проводки, дать несколько полезных рекомендаций будет нелишне.

Она должна учитывать все особенности гаража и его обустройство (наличие смотровой ямы, расположение верстаков, стеллажей и так далее). Необходимо сразу же определиться, к каким секторам бокса необходимо подвести питание. Например, освещение в погребе должно быть обязательно. Плюс – линия для эл/точила, рабочий щиток с для подключения эл/инструмента, зарядного устройства и тому подобное. Сколько потребуется осветительных приборов (в зависимости от размеров гаража и наличия смотровой ямы)? В соответствие с этим и определяется оптимальная схема проводки.

Еще на стадии подключения к внешнему источнику питания нужно определиться с количеством «заводимых» в гараж фаз. С одной работать будет не совсем удобно, особенно если в боксе предполагается устанавливать большое число различных приборов и оборудования, которые нуждаются в подключении к сети (светильники, мини-станки). В этом случае целесообразно в бокс завести 3 фазы, и все нагрузки равномерно распределить между ними.

Отдельная тема – заземление (). Пренебрегать этим не следует; хотя бы элементарный контур должен быть, так как каждому хозяину гаража обязательно придется столкнуться с подключением довольно мощного оборудования. К примеру, сварочного аппарата. Поэтому если и заниматься обустройством проводки в боксе, то с учетом перспективы. Так надежнее.

На освещение и розетки необходимо прокладывать разные линии. Соответственно, и провода подбирать оптимального сечения. Это несколько снизит общие затраты на эл/проводку в гараже. При этом нужно предусмотреть его секторальное освещение.

Кроме того, в каждую линию желательно поставить свой автомат защиты. Еще лучше – совместно с УЗО. Или вместо них – . Так как в гараже окон нет, то неисправность в одной из ниток существенно осложнит ее поиск и устранение. Установка в схему защитных устройств позволит не выключать свет полностью во всем помещении.

Если хозяин планирует использовать в гараже мощный эл/обогреватель, тем более, самодельный (что чаще всего и делается), то для него обязательно прокладывается отдельная линия. При этом еще на этапе проектирования эл/проводки бокса необходимо сразу же подобрать внешний кабель с соответствующими сечениями жил.

Все трассы прокладываются, как и в иных помещениях – по прямой (горизонтально и вертикально). Никакие зигзаги, углы не допускаются.

Отстояние проводки от перекрытия (потолка) – 100 мм, как минимум.

Светильники, устанавливаемые в смотровой яме, должны быть только закрытого типа. При повышенной влажности в гараже желательно ставить приборы, рассчитанные на пониженное напряжение, и подключать их через трансформатор (12 – 36 В).

Рекомендуемые (минимальные): для выключателей – 150, для розеток – 60 (см). Нужно заранее предусмотреть вероятность использования при работе в гараже какого-либо устройства, питание которого осуществляется от 3ф-й линии. Поэтому желательно установить хотя бы одну такую розетку.

Выбор материалов

Гараж – это помещение с повышенной влажностью. Кроме того, подавляющее большинство автолюбителей не могут похвастаться и отоплением в боксе. Следовательно, регулярные температурные скачки, так как створки гаражных ворот периодически открываются/закрываются.

Необходимо учесть и возможную нагрузку. Ведь автолюбителю приходится работать не только с маломощной эл/дрелью, но и с «болгаркой» или иным инструментом. Часто приходится включать и сварочный аппарат. Поэтому следует , рассчитанные на предел по току 16 А, что соответствует мощности подключаемого оборудования примерно в 3,5 кВт. Как правило, в гараже больше и не требуется.

Монтаж силовых линий должен вестись только в защитных рукавах (гофре) или пластиковых кабель-каналах. Особенно в гараже металлическом! Если этим пренебречь, то о технике безопасности можно забыть.

На вводе силовой линии в гараж нужно поставить щиток (в продаже есть разных размеров, с установленными крепежными рейками). В нем монтируется, кроме остальных устройств, и центральный выключатель, поэтому располагать его следует рядом с входной дверью, для удобства пользования.

Собирать схему на различных досках (плитах стеклотекстолита, фанерках и тому подобное) не рекомендуется. Во-первых, из-за специфики помещения (в первую очередь, сырости), во-вторых, по причине плохой ремонтопригодности такой сборки. Ведь плату придется крепить к стене, и доступ к ее тыльной стороне (например, для замены какого-либо устройства) будет осложнен.

Желательно для проводки использовать кабельную продукцию с медными жилами (). Во-первых, алюминий при изгибах легко ломается. Любой повторный монтаж, переключение проводки вызовет необходимость откусывания кончиков проводов и их зачистки. Практика показывает, что постепенного укорачивания линии не избежать. Следовательно, придется делать повышенный запас проводки по длине. Во-вторых, при одном и том же расчетном номинале тока алюминиевые жилы должны быть большего сечения, чем медные. Работать с ними будет не так удобно.

Особенности организации проводки в гараже

Рекомендуемый способ монтажа линий – открытый. Во-первых, это значительно повышает ремонтопригодность проводки; во-вторых, снижает объем работ (не придется ); в-третьих, если впоследствии понадобится сделать дополнительную разводку, изменить трассировку линий, то никаких проблем не возникнет. Хотя встречаются и прямо противоположные мнения. Наверное, некоторые противоречия вызваны тем, что речь идет о совершенно разных гаражах. Например, боксе металлическом и из пенобетонных блоков. И все-таки автор оптимальным вариантом считает проводку открытую.

Скрутки в проводке не допускаются. Особенно если речь идет о сращивании проводников, жилы которых из разнородных металлов (алюминий и медь).

Информации вполне достаточно. Но это всего лишь отдельные рекомендации общего плана. Как сделать проводку в собственном гараже, решать только вам, уважаемый читатель.
