Работы без применения средств подмащивания. Средства подмащивания

Средства подмащивания - устройства, предназначенные для размещения рабочих и материалов при выполнении строительно-монтажных работ на высоте.

Леса, подмости и другие средства подмащивания являются необходимыми при выполнении строительных работ. Они обеспечивают

безопасные условия труда рабочих на высоте более 1,3 м (работы,

проводимые на высоте выше 5 м, называются высотными).

Анализ несчастных случаев при работе на высоте показал^ что несчастные случаи происходят главным образом из-за потери устойчивости средств подмащивания, вызванной различными причинами:

Неправильным и недостаточным креплением лесов к стене, неравномерным опиранием стоек на грунт;

Перегрузкой в результате скопления материалов и строительных деталей на настилах лесов, подмостей, люлек и т.п., превышающей допустимые величины;

Динамическими воздействиями на элементы конструкций средств подмащивания и потерей прочности их отдельных элементов.

К общим требованиям техники безопасности, предъявляемым к эксплуатации лесов и подмостей, относятся:

Прочность, устойчивость и надежность конструкций во время эксплуатации;

Наличие прочных ограждений, исключающих возможность падения людей и отдельных предметов с высоты, и сплошных настилов;

Возможность безопасного подъема рабочих и материалов;
Средства подмащивания классифицируются:

По типам конструкций - на леса, подмости, вышки, люльки, площадки;

По способу устройства - на свободностоящие, переставные, передвижные, приставные, подвесные, навесные;

По наличию и типу привода - на не имеющие привода, с ручным приводом, с машинным приводом;

По возможности перемещения рабочего места по высоте - с перемещением рабочего места и не перемещением рабочего места;

По несущей способности - на легкие (1000 Па), средние (1000- 2000 Па), тяжелые (2000-2500 Па).

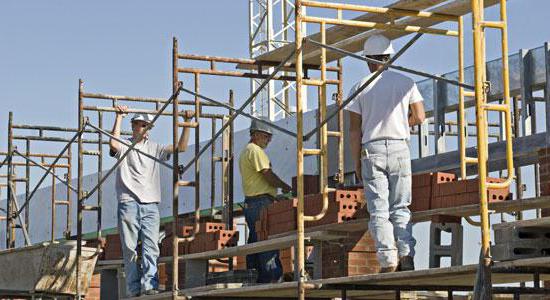

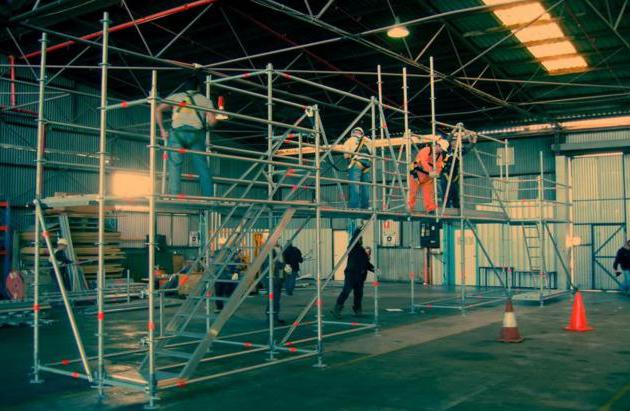

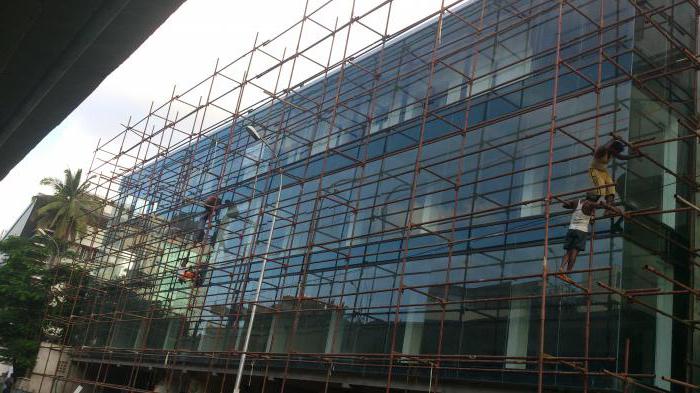

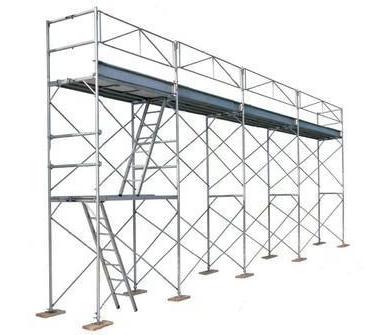

Леса - многоярусная конструкция, позволяющая образовывать рабочие места на различных горизонтах. Они представляют собой каркасную пространственную систему, собираются из отдельных трубчатых элементов, соединяемых с помощью узловых соединений - хомутов.

Каркас лесов состоит из двух рядов стоек, соединенных между собой поперечными, продольными и диагональными связями и перилами. Продольные горизонтальные связи, перила и диагональные связи, устанавливаемые в крайних пролетах по наружному ряду, обеспечивают жесткость лесов в продольном направлении. Поперечная устойчивость лесов достигается креплением к стене. Схемы каркаса лесов обеспечивают возможность выполнения кладки стен ярусами высотой до 1 м, а отделочных работ - до 2 м.

\ Вдоль наружного ряда стоек с внутренней стороны устанавливают бортовые доски для предотвращения падения с лесов инструмента, инвентаря, кирпича. Бортовую доску крепят специальной скобой.

До начала монтажа на месте установки лесов следует произвести планировку и трамбовку участка на всю ширину лесов.

Площадка должна быть горизонтальной, уклон не более 10°.

Металлические трубчатые леса применяют для каменной кладки стен высотой 40 м и производства отделочных работ на высоте до 60 м.

Трубчатые стойки лесов следует устанавливать на башмаках, прикрепленных к подкладкам из досок толщиной не менее 5 см, которые укладываются под каждую пару стоек в поперечном направлении.

Леса крепят к стенам при помощи анкеров, места крепления по вертикали и горизонтали - через 4 м в шахматном порядке. Леса должны быть заземлены.

Для щитов настила следует применять обрезные доски хвойных пород не ниже 2-го сорта, толщиной 5 см, а для соединительных планок - брусок 4x6 см. Настилы должны быть ровными, с зазорами между досками не более 1 см. Соединение щитов внахлестку производится только на опоре с перепуском щитов не менее 20 см. В каждую сторону верхние концы соединяемых щитов следует скосить.

Настилы лесов, расположенные выше 1 м от уровня земли или перекрытия, должна быть ограждены. Ограждение должно быть на высоте 0,9-1 м из трех элементов: поручня из оструганной доски, промежуточного элемента и бортовой доски высотой 15 см.

При высоте лесов более 6 м необходимо устанавливать не менее двух настилов: рабочий (верхний) и защитный. Работа на нескольких ярусах по одной вертикали без защитных настилов между ними запрещается.

Подъем и спуск людей с лесов допускается только по лестницам с перилами, закрепленным верхним концом к поперечинам лесов. Уклон лестниц не должен превышать 45°. Ступени лестниц должны быть горизонтальными. Запрещается подъем и спуск по стойкам лесов.

Ширина рабочих настилов на лесах и подмостях должна быть: для каменных работ - 2 м, для штукатурных - 1,5 м, для малярных и монтажных - 1м; высота между настилами -1,8 м.

Леса высотой до 4 м допускаются к эксплуатации после приемки мастером, а выше 4 м - комиссией.

В местах проходов должны быть козырьки шириной 2 м под углом 20° к горизонту. Должна устраиваться молниезащита.

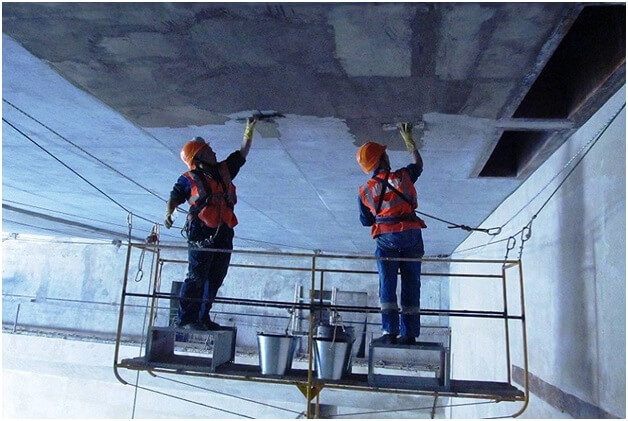

Подмости - одноярусная конструкция, предназначенная для выполнения работ, требующих перемещения рабочих мест. Подмости

могут быть: панельные, пакетные (блочные); шарнирно-панельные шириной 1; 1,5; 2 м и высотой 1; 1,15; 2,1; 2,05; 2,4 м (рис. 5.19).

При сооружении зданий высотой до 8 м и работ внутри помещений целесообразно использовать инвентарные подмости различных конструкций; чаще применяют блочные и шарнирно-панельные.

Рис. 5.19. Средства подмащивания:

а, б, в - панельные подмости; г, ж - шарнирно-панельные

подмости; д - панельные подмости ПТУ-4;

е - подмости системы треста «Строитель»

113 Последние состоят из двух металлических пространственных сварных ферм и деревянной рабочей площадки 2,4 х 2,5 м. Каждая ферма сварена из стального уголка сечением 45 х 45 х 5 мм и представляет собой два равнобедренных треугольника с размерами сторон 0,75 х 1,76 м, соединенных между собой подкосами и деревянными брусьями 10 х 16 см.

Брусья служат опорами ферм при установке блока подмостей на перекрытие или на нижние подмости, когда работу по высоте выполняют в несколько ярусов. Пространственные фермы подмостей связаны с рабочей площадкой двумя парами шарниров, позволяющих изменять положение ферм по отношению к площадке и тем самым получать необходимую высоту для каждого яруса кладки.

Рабочий настил шарнирно-панельных и блочных подмостей выполняется из двух продольных прогонов и щитов из досок толщиной 5 см, опирающихся на шесть поперечных брусьев. Шарнирно-панельные подмости имеют два рабочих положения -1,5 и 2,05 м от основания.

Установка подмостей друг на друга допускается в соответствии с техническим паспортом. При установке подмостей высотой более 2,5 м их необходимо крепить к стене.

Эксплуатировать подмости следует согласно инструкции завода-изготовителя. Допускаемая нагрузка на 1 м 2 не более 2500 Н.

Для выполнения монтажных и отделочных работ на высоте применяют навесные подмости различных конструкций. Такие подмости, как правило, подвешивают к концам инвентарных консолей, которые прочно закрепляют за конструктивные элементы верха здания. При работах внутри здания подмости подвешивают к элементам каркаса здания. При этом расчетами необходимо проверить прочность элемента каркаса здания.

Для монтажа конструкций и заделки наружных швов между крупными блоками и панелями применяют люльки.

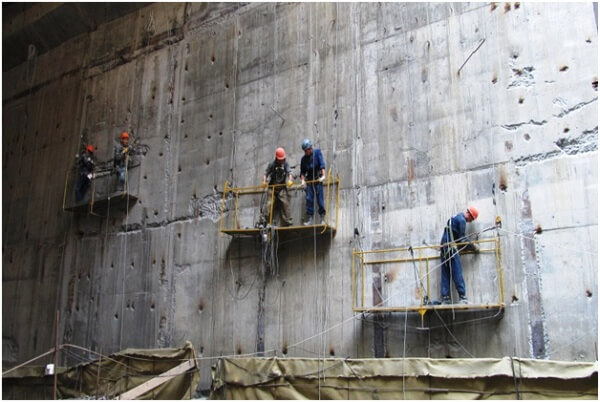

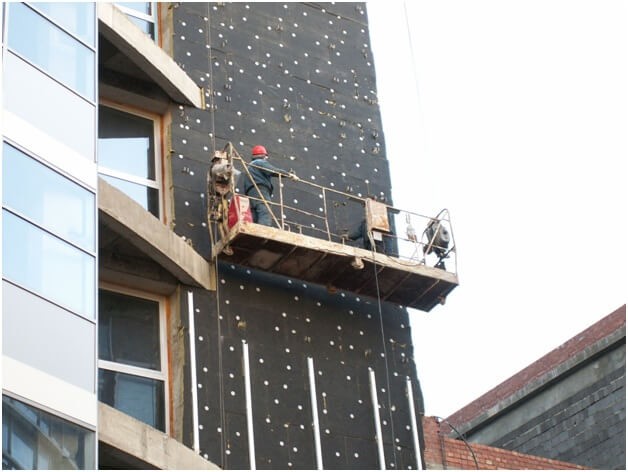

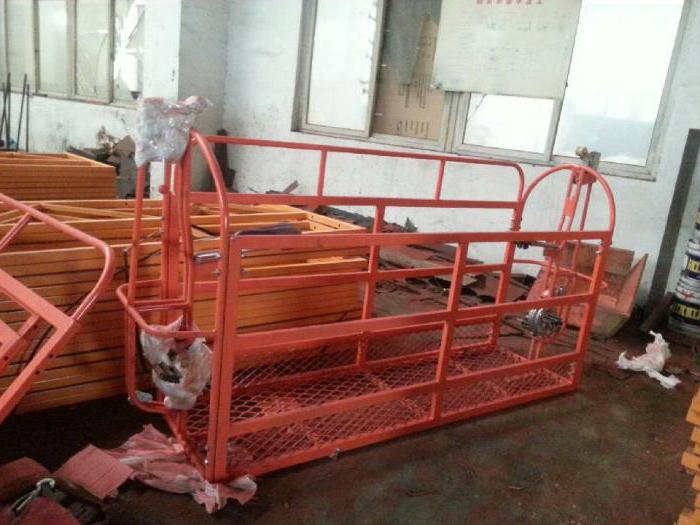

Люлька - подвесная конструкция, закрепленная на гибкой подвеске с перемещением рабочих мест по высоте. Подвесные подъемные люльки широко применяют при выполнении ремонтно-строительных работ в стесненных и сложных условиях. Несущие стальные канаты, применяемые для подвески люлек, должны отвечать требованиям ССБТ и иметь сертификат завода-изготовителя об их испытании с указанием разрывного усилия каната. Не разрешается применять канаты диаметром менее 7 мм. Каждый канат люльки должен иметь не менее чем девятикратный запас прочности.

На каждой люльке масляной краской должна быть нанесена дата следующего испытания, а также укреплена табличка с указанием завода-изготовителя, грузоподъемности, даты выпуска и порядкового номера.

К работе на подвесных люльках допускаются лица не моложе 18 лет и обученные по специальной программе, прошедшие инструктаж и медицинский осмотр.

Люльки бывают с ручным и электрическим приводом. Люльки с ручным приводом, предназначенные для подъема людей, должны быть снабжены безопасными рукоятками, конструкция которых допускает подъем или опускание только при непрерывном вращении рукоятки; скорость опускания не должна превышать 10 м/с.

Лебедки с электроприводом, предназначенные для подъема людей, оборудуются колодочным тормозом, автоматически действующим при отключении двигателя, с коэффициентом запаса торможения не менее 2. Лебедки с электроприводом снабжаются автоматическим выключателем, отключающим электродвигатель при подходе люльки к верхнему рабочему положению.

Независимо от места расположения электрической лебедки управление ею осуществляется из люльки непрерывным нажатием на кнопку аппарата управления. При прекращении нажатия на кнопку лебедка должна останавливаться.

Люльки должны ограждаться сетчатым ограждением высотой 1,2 м, а работающие в них крепятся предохранительными поясами к страховочному тросу.

Люльки оборудуются предохранительным канатом с ловителем на случай обрыва грузового каната или превышения скорости опускания.

В процессе эксплуатации люльки осматриваются через каждые 10 дней лицом, ответственным за их безопасное состояние.

Опасная зона под люлькой должна быть ограждена в соответствии с ГОСТ 23407-78.

Подвесные люльки подвергаются периодическому техническому освидетельствованию через каждые 12 мес.

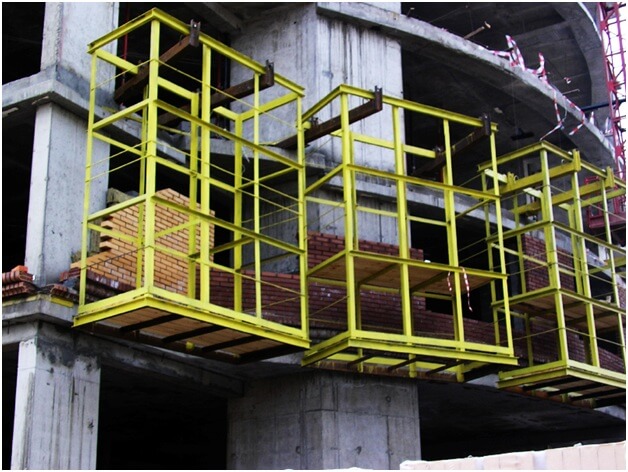

Площадка - навесная жестко закрепленная конструкция, служащая для образования рабочего места непосредственно в зоне производства работ, для монтажа балок и ферм.

Навесные подмости крепятся вместе с лестницами на колоннах и объемных элементах до подъема конструкций и рассчитаны на двух рабочих.

Наряду с вышерассмотренными средствами подмащивания применяют сборно-разборные универсальные вышки с диагональными раскосами высотой до 10 м.

Вышка - передвижная конструкция, используемая для выполнения кратковременных работ на высоте.

Для выполнения отделочных и ремонтных работ на ограниченных участках применяют телескопические вышки, как самостоятельные, так и смонтированные на транспортных средствах.

Телескопические вышки состоят из рабочей площадки с ограждением и телескопического устройства с ручкой, электрическим или машинным приводом от опорной части. Если в качестве опорной части принят автомобиль, то привод телескопа работает от его двигателя.

Свободностоящие средства подмащивания - устройства, обладающие собственной устойчивостью в рабочем положении и не требующие крепления их к несущим конструкциям зданий. К ним относятся: столики-стремянки, лестницы-стремянки и т.д.

Приставные средства подмащивания - устройства, устойчивое положение которых обеспечивается с помощью крепления их к несущим конструкциям зданий и сооружений (приставные лестницы, стремянки для работы на кровле, трапы, инвентарные навесные лестницы) (рис. 5.20). Приставные средства подмащивания изготавливаются из пиломатериалов хвойных пород 1-го или 2-го сорта без наклона волокон или из металла.

Лестницы и стремянки должны иметь устройства, предотвращающие возможность их сдвига и опрокидывания во время работы. При необходимости верхние концы лестницы должны иметь специальные крюки. Переносные деревянные лестницы и раздвижные лестницы-стремянки длиной более 3 м должны иметь не менее двух металлических стяжных болтов, установленных под ступенями. Раздвижные лестницы должны быть оборудованы устройствами, исключающими возможность их самопроизвольного сдвига. Общая длина лестницы не должна превышать 5 м. Ступени деревянных лестниц должны быть врезаны у тетивы и через каждые 2 м скреплены стяжными болтами. Расстояние между ступенями переносных лестниц и раздвижных лестниц-стремянок не должно быть более 0,25 и менее 0,15 м.

Стремянки и приставные лестницы, установленные в местах движения людей и транспорта, должны ограждаться или охраняться специально вьщеленными людьми. Запрещается производить работы с приставных лестниц и стремянок, установленных на дополнительных промежуточных сооружениях из ящиков, бочек и т.п.

До начала работы на средствах подмащивания рабочие обязаны:

Получить необходимые инструменты, предохранительные пояса;

Проверить их исправность и надежность в работе;

Проверить исправность подъемных лестниц, стремянок, лесов или подмостей, а также их ограждений.

В случае обнаружения неисправностей к работе приступать нельзя. Необходимо привести рабочее место в соответствие с выполняемой работой, освободив его от посторонних предметов и определить необходимые для работы материалы и места их распределения на лесах или подмостях.

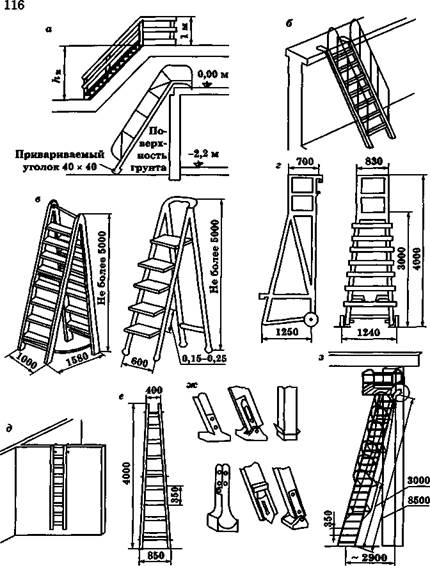

Рис. 5.20. Инвентарные лестницы и стремянки:

а - стремянки с перилами для спуска и подъема из котлована;

б-инвентарная переносная металлическая лестница;

в - раздвижные стремянки; г - лестница передвижная;

д - инвентарная навесная лестница для ремонта крыш;

е - переносная деревянная лестница; ж - башмаки для переносных

©2015-2017 сайт
Все права принадлежать их авторам. Данный сайт не претендует на авторства, а предоставляет бесплатное использование.

Средства подмащивания – временные вспомогательные конструкции, выполняющие функции настила. На подмостях могут располагаться рабочие, стройматериалы и инструменты. Эти сооружения облегчают и ускоряют процесс выполнения строительно-монтажных и фасадных работ на высоте.

Особенности

Данный вид вспомогательных сооружений был изобретён очень давно, как только люди стали сооружать постройки, превышающие человеческий рост. Отвечая на вопрос, что относится к средствам подмащивания, можно перечислить все временные конструкции, позволяющие располагаться рабочим и стройматериалам на высоте более 130 см.

Сооружения данного вида могут производиться из древесины, стали, пластика и алюминия. Классификация средств подмащивания может выполняться по способу монтажа и по способу смены отметки установки рабочей площадки. В нашей статье мы рассмотрим основные типы подмостей:

— приставные сооружения;

— переставные подмости;

— передвижные конструкции;

— свободностоящие металлоконструкции;

— подвесные сооружения.

Разновидности подмостей

Основные виды средств подмащивания мы перечислили выше. Теперь рассмотрим особенности каждого из них.

Приставные средства подмащивания – это особый вид вспомогательных конструкций, устойчивость которого обеспечивается за счёт его крепления к стене при помощи анкерных элементов. Этот вид сооружений может использоваться для наружных и внутренних отелочных и ремонтных работ на значительной высоте.
Подмости на колёсах называются передвижными средствами. Мобильность – главный плюс этих сооружений. Они без труда перемещаются в нужное место. При этом разбирать конструкцию не нужно. Чаще используются для наружных ремонтных работ. Идеально подходят для работы нескольких человек, но не целых бригад.
Переставные подмости перемещаются вдоль рабочей поверхности вручную, при помощи строительной техники или в результате частичной разборки. Также, как и приставные леса, подходят для ремонта, отделки и реставрации зданий и сооружений. Могут использоваться снаружи и внутри зданий. В отличие от приставных сооружений не могут применяться на значительной высоте из-за риска случайного опрокидывания.
Подвесные вспомогательные конструкции крепятся к самому сооружению. Для этого используются консольные балки, закрепляемые между перекрытиями, и стальные тросы для подвески подмостей. С помощью подвесных подмостей можно выполнять отделочные и ремонтные фасадные работы на значительной высоте или в местах, где установка традиционных приставных вспомогательных конструкций невозможна. Подвесные подмости используются для ремонта мостов. В этом случае безопасность средств подмащивания должна быть на высоте.

Инвентарные средства подмащивания

Данный вид временных сооружений представляет собой сборно-разборную конструкцию, которая производится в заводских условиях согласно действующим нормативам. Инвентарные средства подмащивания – это:

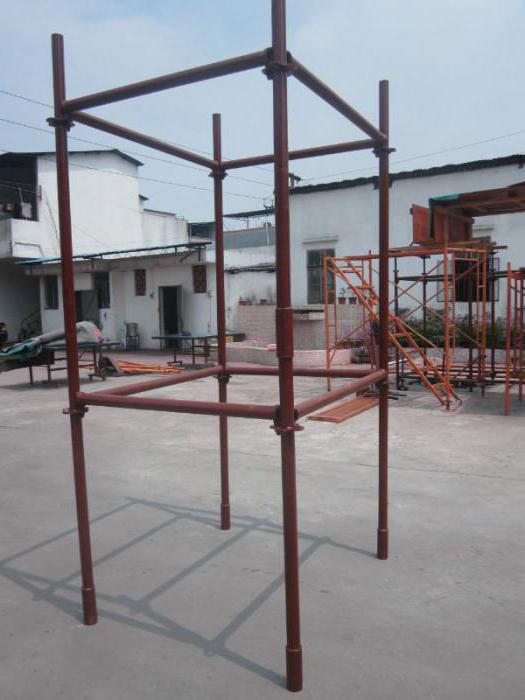

Стоечные подмости. Выполняются из раздвижных трубчатых стоек. В качестве настила используются деревянные доски. Шаг стоечных элементов – 120-200 см. Для соединения стоек используются горизонтальные балки. По мере выдвижения стоек настил перемещается на заданную высоту. Фиксация выдвижных стоек на штыревых замках. Максимальная отметка монтажа 320 см.
Блочные временные конструкции – громоздкое сооружение из стальной фермы 250х350 см. Используются для кладочных работ. Для стабилизации конструкции применяются откидные опоры. Перемещение сооружения осуществляется с помощью техники.
Шарнирно-панельные сооружения. Основа конструкции – две сварные треугольные рамы и настил. Крепление стоек к платформе – шарнирное. Сооружение укомплектовано ограждением. Подмости используются для кладочных работ на высоте 90 и 180 см. Перемещаются при помощи крана.
Рычажно-подъёмные средства подмащивания имеют рамные элементы, лестницу, платформу с ограждением и два рычага. Сооружение в состоянии выдержать нагрузку в 4 тонны. На нём монтируются шесть рабочих ярусов на отметках от 90 до 290 см. Перед перевозкой сооружение складывается.

Все инвентарные средства подмащивания должны соответствовать требованиям строительных норм и правил № 111-4-80, а также государственным стандартам № 24258-88. Подмости собираются по типовым проектам и имеют паспорта заводов-производителей.

Настилы на подмостях обязательно укомплектовываются ограждениями и соответствуют требованиям государственных стандартов № 12.4.059-89. Если сооружение не имеет ограждений, то все работы проводятся со страховочными поясами и канатами.

В настоящее время применяется широкий ассортимент вспомогательных подмостей. Среди них можно перечислить следующие типы:

Стоечные приставные металлоконструкции, леса подвесные, передвижные, отдельно стоящие, все виды подмостей, вышки туры, люльки и площадки навесные лестничные. Все они относятся к инвентарным конструкциям.
Площадки, навешиваемые на здания или сооружения.
Лестницы. Причём все виды стремянок, трапов, мостиков и деревянных лестниц – это неинвентарные средства подмащивания. Они могут применяться в исключительных случаях.
Оштукатуренные ступени.
Разборные передвижные временные конструкции. Столик для малярных работ.
Стремянка с площадкой, люлька с лестницей, приставные ступени с местом для работы.
Механические временные конструкции, телескопические вышки, автоматические вышки, самоподнимающиеся люльки.

Средства подмащивания, использующиеся для высотных работ, должны соответствовать ГОСТам и техническим условиям, поэтому их производство выполняется с точным соблюдением технологического процесса. Все временные конструкции, используемые строительной организацией, находятся на инвентарном учёте. Каждому сооружению присвоен свой номер. Также обязательно делается табличка с точным указанием даты последних плановых испытаний средств подмащивания.

Средствами подмащивания называют особый вид вспомогательного оборудования, используемого для размещения рабочих и материалов при выполнении ремонтных и строительных мероприятий. При сборке таких конструкций, а также их эксплуатации должны быть соблюдены определенные требования.

Назначение и классификация средств подмащивания, используемых в строительстве

Классифицируется оборудование этой разновидности следующим образом:

Площадки . Представляют собой навесные, жестко закрепленные конструкции, используемые непосредственно в месте проведения работ.
Вышки . Эти металлические конструкции передвигаются на самоходных шасси и используются обычно для выполнения кратковременных работ одним - двумя человеками.
Леса . Оборудование этого типа используется при выполнении широкомасштабных работ. Представляют собой леса многоярусные, развитые по фронту и высоте конструкции. Классифицироваться они могут на свободностоящие, передвижные, навесные, стоечные приставные.
Подмости . Так называют особые одноярусные конструкции, свободностоящие или подвесные. Средства подмащивания этого типа имеют ограниченные размеры.

Изготавливаться такое вспомогательное оборудование может из разных материалов. Металлические конструкции отличаются большей прочностью и надежностью. Деревянные имеют меньший вес и стоят дешевле.

Классификация по способу монтажа

По методу установки средства подмащивания могут подразделяться на подвесные, навесные, свободно стоящие и приставные. В последнем случае оборудование жестко прикрепляется к несущим конструкциям возводимого объекта. Подвесные средства подмащивания крепятся посредством жестких или гибких тяг. Свободно стоящее оборудование обладает собственной устойчивостью. Навесное фиксируется к несущим конструкциям не с помощью тяг, а жестко.

Классификация по способу изменения фронта работ

По методу изменения высоты рабочего места средства подмащивания могут подразделяться на наращиваемые, непрерывного подъема, постоянной высоты. По способу изменения фронта рабочего места - на передвижные или переставные. Помимо всего прочего, средства подмащивания классифицируются по такому признаку, как несущая способность. В этом плане различают оборудование легкое, средней тяжести и тяжелое.

Дополнительные конструкции

Рассмотренное выше оборудование является основным и используется при выполнении строительных работ очень часто. В дополнение к лесам, площадкам и т. д. могут также использоваться такие средства подмащивания, как лестницы. Это оборудование бывает:

свободностоящим;
приставным наклонным;
приставным вертикальным;
маршевым.

Нормативы ГОСТ

Изготавливаться и разрабатываться средства подмащивания должны с точным соблюдением нормативов ГОСТ 24258 88. Стандарт регулирует параметры и характеристики конструкций этого типа всех разновидностей. Кроме того, при изготовлении такого оборудования должны соблюдаться нормативы ГОСТ 15150. По этому стандарту леса, люльки и т. д. положено изготавливать в климатическом исполнении ХЛ или У.

Материалы и способы изготовления средств подмащивания выбираются таким образом, чтобы в готовом виде они могли выдерживать нагрузку:

от собственной массы;
от ветра;
от используемых при ремонте и строительстве материалов;
от работающих на высоте людей.

Согласно нормативам, коэффициент надежности по нагрузке от собственного веса средств подмащивания должен составлять 1.1, от людей - 1.2, от ветра - 1.3.

Основные параметры по ГОСТ 24258 88

Какими характеристиками должны отличаться конструкции конкретных разновидностей, можно посмотреть в представленной ниже таблице.

Для лестниц разных видов показатель максимальной высоты может составлять 10, 22, 20 или 30 кг, а нагрузка - 100 или 200 кгс/м 2 .

Требования СНиП III-4-80

Работа на высоте с применением средств подмащивания всегда связана с определенным риском. Поэтому положенные нормативы должны в точности соблюдаться и в процессе их эксплуатации. Согласно СНиП III-4-80, безопасность проведения работ обеспечивается:

Правильной сборкой. Рабочие настилы должны быть максимально ровными. При этом зазоры между досками не должны превышать 5 мм. При расположении настила выше 1.3 м, следует использовать бортовые элементы и ограждения.
Правильной установкой. Грунт на месте сборки лесов обязательно утрамбовывается. Помимо этого, обеспечивается отвод поверхностных вод. Угол наклона лестниц не должен превышать 60 гр по отношению к горизонтальной плоскости. Установка средств подмащивания ближе 5 метров от опор ЛЭП или работающего электрического оборудования не допускается.

Осматриваться конструкции в процессе эксплуатации с целью проверки безопасности должны один раз в 10 дней. При выполнении этой процедуры средства подмащивания проверяются:

на наличие разного рода дефектов;
на прочность и устойчивость;
на наличие ограждений в нужных местах.

То есть определяется безопасность использования таких конструкций, как леса навесные или свободностоящие, вышки, подмостки и т. д., в дальнейшем. При работе с приставными лестницами высотой более 1.3 м в обязательном порядке должен использоваться предохранительный пояс. Скопления людей в одном месте на настилах не допускается.

Правила эксплуатации лесов

Конструкции этой разновидности должны быть смонтированы полностью. При частичной их разборке оставшиеся настилы эксплуатировать нельзя. Не допускается также использовать это оборудование для складирования. В процессе эксплуатации можно подавать только материалы, используемые в процессе ремонта или строительства.

Во время работы на лесах нормативами запрещается производить удары по конструкциям. Нагрузка по настилам должна быть распределена максимально равномерно. Разного рода грузы поднимаются наверх исключительно с использованием страховки в виде такелажного каната. Делается это для того, чтобы предотвратить удары по конструкциям.

Погодные факторы

Выполняются строительные работы с использованием средств подмащивания обычно на улице. Разумеется, нормативами регулируются в том числе и правила их эксплуатации при неблагоприятных погодных факторах. Так, при снегопаде, грозе, тумане или гололеде все работы на лесах должны быть прекращены. Не эксплуатируют средства подмащивания и при скорости ветра от 15 м/с.

Правила использования передвижных конструкций

При выполнении работ на вышках-турах и другом передвижном оборудовании следует соблюдать такие нормативы:

перед перемещением конструкция должна быть освобождена от людей, материалов и тары;
дверцы в ограждениях должны открываться вовнутрь и быть оснащены фиксирующими устройствами двойного действия;
уклон той поверхности, по которой перемещается конструкция не должен превышать предельно допустимых норм;
эксплуатировать передвижные конструкции при скорости ветра более 10 м/с не допускается.

Эксплуатация подвесных конструкций

Средства подмащивания этого типа можно использовать только после проведения испытаний. При этом нагрузка при выполнении проверки должна на 20% превышать нормативную. Время испытаний - 1 час. Таким образом проводится первая проверка. Все последующие выполняются нагрузкой, превышающей нормативную на 10%.

Особенности хранения и транспортировки

Перевозиться подвесные, навесные, свободностоящие или передвижные средства подмащивания могут абсолютно любыми видами транспорта. Исключения составляют те случаи, когда транспортировка невозможна без появления на оборудовании механических повреждений, сильного загрязнения, порчи краски.
