Основные типы конденсаторов и их применение. Типы конденсаторов

Конструктивно любой конденсатор можно представить двумя токопроводящими областями (обычно это пластины), на которых скапливаются электрические заряды противоположных знаков и зоны диэлектрика между ними. Используемые для них материалы и размеры пластин с различными свойствами изолирующего слоя влияют на электрические характеристики конструкции и область ее применения. Также они определяют варианты классификации.

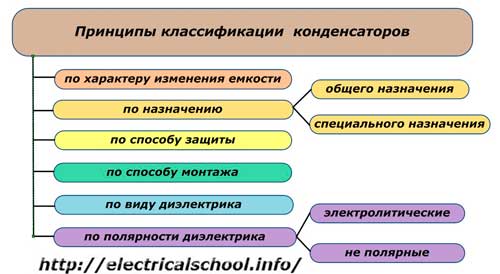

Принципы систематизации

Конденсаторы для общего назначения широко распространены, используются во многих сферах, особенно в радиоэлектронике. К ним не предъявляют особых требований по условиям эксплуатации. А вот модели специального назначения должны надежно работать при определенном значении напряжения, частоты, импульсах тока, больших электромагнитных помехах или увеличенных токах при запуске двигателей и других специальных факторах.

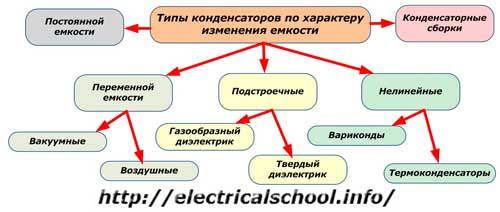

Принципы классификации по регулированию емкости

Основным критерием конденсатора является его емкость. Характер ее изменения определяет механическую конструкцию.

Модели постоянной емкости не могут изменять ее при работе, этим занимаются специально созданные изделия с переменной емкостью и различными способами управления:

механическим регулированием взаимного расположения пластин;

отклонением питающего напряжения;

нагревом или охлаждением.

Конденсаторы подстроечные не созданы для длительной, постоянной работы в схеме с оперативной настройкой емкости. Их назначение - первоначальная наладка и периодическая корректировка параметров электрических цепей с малым диапазоном регулирования емкости.

Нелинейные конденсаторы изменяют емкость в зависимости от значения приложенного напряжения или температуры рабочей среды, но не по прямолинейной зависимости. Варикондами называют конструкции, у которых емкость зависит от разности потенциалов. приложенной к обкладкам, а термоконденсаторами - от нагрева или охлаждения.

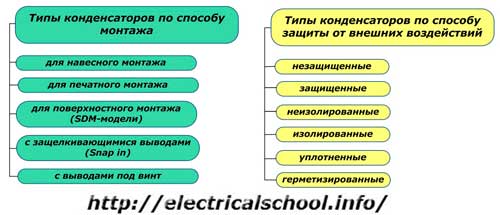

Конденсаторы с конструкцией для навесного монтажа отличаются большим разнообразием выполненных выводов, которые могут быть созданы:

из мягкого или жесткого сплава;

с аксиальным либо радиальным расположением;

круглого профиля;

прямоугольного ленточного сечения;

с опорным винтом;

под проходную шпильку;

с креплением посредством винта или болта.

Конденсаторы, созданные для печатного монтажа , выпускаются с неупругими круглыми выводами для удобного размещения на платах с электронными деталями.

Устройства, предназначенные для поверхностного монтажа , принято обозначать индексом «SDM». Их особенность заключается в том, что выводами обкладок служат части корпуса.

Конденсаторы серии Snap in (с защелкивающимися выводами) относятся к последним современным разработкам. Они снабжены выводами, которые при установке в отверстия на плате жестко соединяются с ней. Это сделано для удобства из пайки.

Модели, снабженные выводами под винт , имеют резьбу для подключения к схеме. их используют в силовых цепях и блоках питания, работающих с большими токами. Такие выводы легко закреплять на радиаторах для уменьшения тепловых нагрузок.

Незащищенные конденсаторы предназначены для работы в обычных условиях, а защищенные - при повышенной влажности.

Неизолированные конденсаторы от изолированных отличаются диэлектрическими свойствами корпуса и возможностями касания шасси прибора или токоведущих частей схемы.

У уплотненных моделей корпус заполнен органическими материалами.

Герметизированные конденсаторы снабжены корпусом, изолирующим внутреннее рабочее пространство от воздействия окружающей среды.

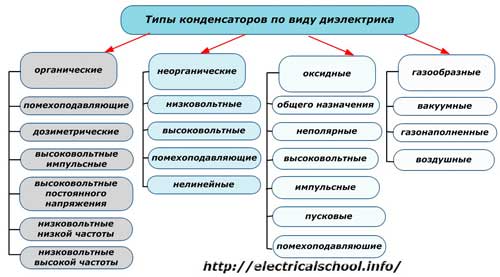

Принципы классификации по виду диэлектрика

Качественные свойства диэлектрика у конденсатора влияют на величину сопротивления изоляции между обкладками, а, следовательно, на стабильность сохранения емкости, допускаемые потери и другие электрические характеристики.

Изделия с органическим диэлектриком изготовлены на основе различных марок конденсаторной бумаги, пленок и их сочетаний.

Помехоподавляющие конструкции ослабляют помехи электромагнитного поля, обладают низкой индуктивностью.

Дозиметрические модели созданы для восприятия слабого уровня токовых нагрузок, обладают маленьким саморазрядом и значительным сопротивлением у изоляции.

Деление на высоковольтные и низковольтные конденсаторы немного условно. За критическую величину определения их границ принято напряжение порядка 1600 вольт.

У импульсных высоковольтных изделий диэлектриком служит бумага или комбинированные материалы, а для конструкций постоянного напряжения подбирается полистирол, бумага, политетрафторэтилен и их сочетания.

За определение границы работы низковольтных конденсаторов по частоте принято значение 104…105…107 Гц.

Низкочастотные конденсаторы диэлектриком используют полярные или слабополярные органические пленки с тангенсом угла диэлектрических потерь, зависимым от частоты пропускаемого сигнала, а высокочастотные на основе полистирольных и фторопластовых пленок имеют характеристики, не подверженные влиянию частоты проходящего сигнала.

Модели с неорганическим диэлектриком используют слюду, стекло, керамику, стеклоэмаль и стеклокерамику. У них на диэлектрик наносится тонкий слой металла в форме фольги либо проводится его напыление.

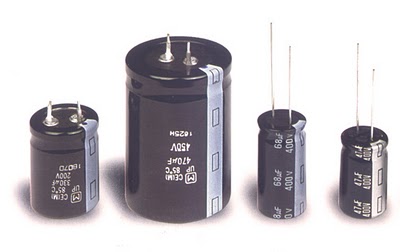

Оксидные конденсаторы еще имеют второе название - электролитические . Они имеют диэлектрик из оксидного слоя, созданный электрохимическим методом на аноде из металла: алюминия, тантала или ниобия. Их катод - жидкий электролит, наполняющий тканевую или бумажную прокладку у конструкций из алюминия или тантала. В оксидно-полупроводниковых моделях на основе двуокиси марганца электролит бывает гелеобразным или жидким.

Конденсаторы с диэлектриком на основе газа, воздуха или вакуума могут быть созданы с постоянной или регулируемой емкостью. Они обладают низкой величиной тангенса угла диэлектрических потерь и самыми стабильными электрическими параметрами. Поэтому их используют в высоковольтной и высокочастотной аппаратуре.

Вакуумные конденсаторы отличаются простотой устройства, меньшими потерями, лучшей температурной стабильностью, устойчивостью к вибрациям.

Также конденсаторы классифицируют по форме обкладок. Они создаются:

плоскими;

цилиндрическими;

сферическими.

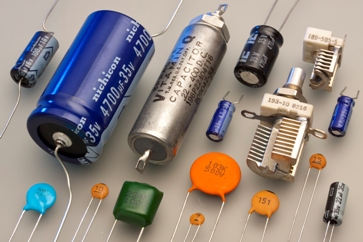

Конденсатор – устройство, способное накапливать электрический заряд. В зависимости от назначения и конструкции конденсаторы делятся на ряд видов.В статье рассмотрим основные электрические параметры конденсаторов.

Электрические параметры конденсаторов

Основные характеристики и единицы их измерения приведены в таблице

Фарада – физическая величина, названная в честь английского физика Майкла Фарадея. Она слишком велика для использования в электротехнике. На практике емкость измеряют в микрофарадах (1мкФ = 10 -6 Ф), нанофарадах (1нФ = 10 -9 Ф) или пикофарадах (1пФ=10 -12 Ф)

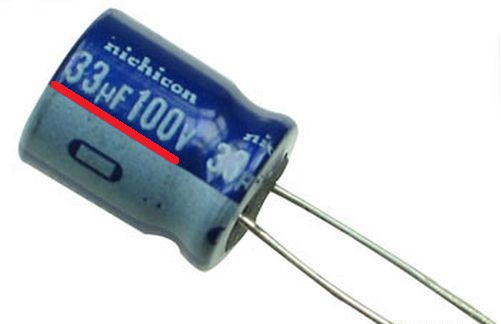

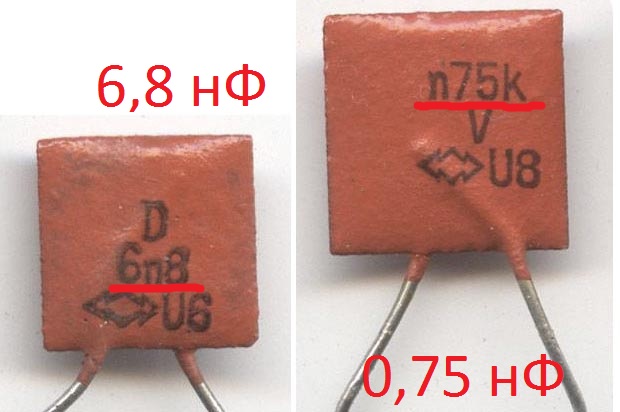

При нанесении величины емкости на корпус конденсатора для обозначения «нФ» дополнительно используют символы «nF», «пФ» — «рФ», а микрофараду обозначают сокращением «мкФ» или «μФ».

Емкость конденсаторов не может принимать произвольные значения. Они унифицированы и выбираются из стандартных рядов емкостей.

Допустимое отклонение емкости указывает, с какой точностью изготовлен конденсатор. Она указывает, в каком допустимом диапазоне может находиться величина емкости в процентах от номинала. Для измерительных устройств этот параметр выбирается как можно меньшим.

Номинальное напряжение – это напряжение, которое выдерживают обкладки конденсатора длительное время. При превышении этого параметра конденсатор выйдет из строя. Для переменного тока руководствуются не действующим, а амплитудным значением напряжения. Например, при выборе конденсатора для пуска электродвигателя на номинальное напряжение 380 В нужно использовать конденсатор на рабочее напряжение U>380∙√2=537, то есть, на 600 В.

Температурная стабильность характеризует диапазон, в котором изменяется емкость при изменении температуры окружающей среды. Для устройств, сохраняющих работоспособность в широком диапазоне температур, значение этого параметра выбирается более низким.

Конструктивные исполнения конденсаторов

Конденсаторы, емкость которых не может изменяться, называются конденсаторами постоянной емкости .

Но в некоторых цепях для обеспечения возможности регулировки работы схемы и установки точных параметров ее работы применяются подстроечные конденсаторы . Емкость их изменяется при помощи отвертки.

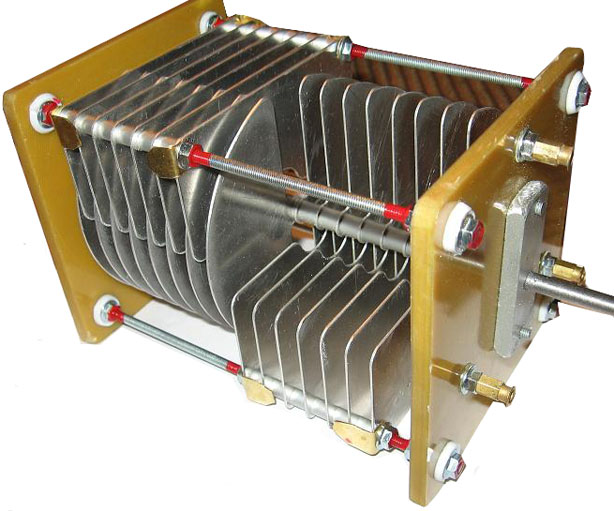

В отличие от них конденсаторы переменной емкости применяются для выполнения пользовательских регулировок, например, для настройки радиоприемника на нужную волну.

Существуют конденсаторы специального назначения. Например, конденсаторы для защиты от радиопомех и сглаживающих фильтров, располагающихся парами в одном корпусе.

Отдельно выделяются конденсаторы для поверхностного монтажа или . Они технологичны для монтажа на автоматических конвейерных линиях, а размеры позволяют минимизировать габаритные размеры устройств.

Классификация конденсаторов по виду диэлектрика

Воздух в качестве диэлектрика использовался только для конденсаторов переменной емкости старого образца. Чем меньше материал между обкладками конденсатора проводит электрический ток, тем меньших размеров может быть изготовлен этот элемент на то же рабочее напряжение. При использовании определенных материалов можно получить конденсаторы с необходимыми свойствами.

В зависимости от материала диэлектрика между обкладками выпускаются конденсаторы:

Из всего этого перечня самыми распространенными в электротехнике являются бумажные и металлобумажные конденсаторы, использующиеся для схем запуска однофазных двигателей и для компенсации реактивной мощности. Всем известны электролитические конденсаторы, используемые в выпрямителях для сглаживающих фильтров. Их главная особенность – невозможность работы на переменном токе.

При ошибках в полярности подключения электролитических конденсаторов они выходят из строя, иногда – со взрывом. То же произойдет при превышении номинального напряжения электролитического и металлобумажного конденсатора, так как они выпускаются в герметичных корпусах.

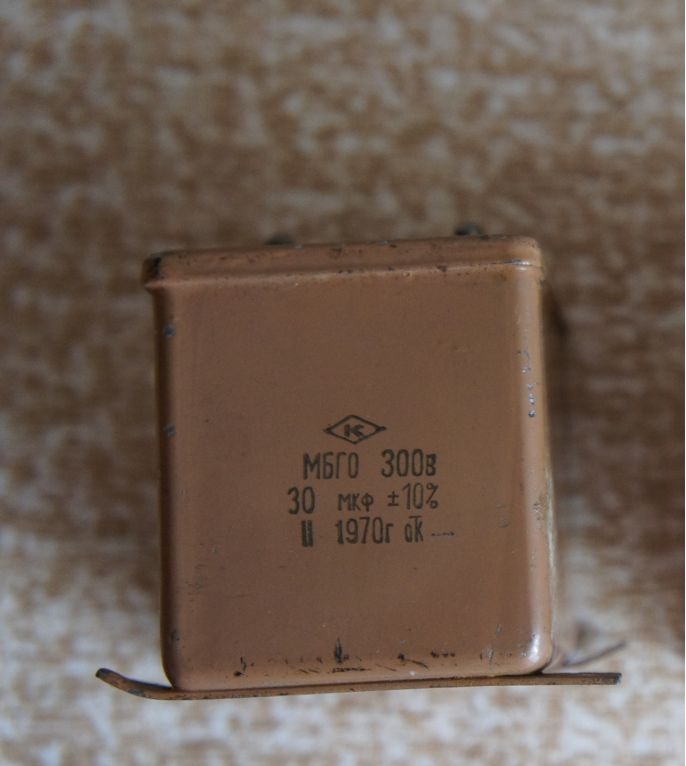

Металлобумажный оксидный конденсатор в герметичном корпусе

Конденсатором называют элемент электрической цепи, предназначенный для использования его емкости. Конденсатор представляет собой систему из двух электродов (обкладок), разделенных диэлектриком, и обладает способностью накапливать электрическую энергию.

Приложенное переменное напряжение к конденсатору отстает от протекающего в нем переменного тока на угол сдвига фаз равный 90 0 .

Условно-графические обозначения конденсаторов приведены на рис 2.1.

2.1. Классификация конденсаторов

Конденсаторы классифицируются по следующим признакам:

В зависимости от характера изменения емкости конденсаторы подразделяются на:

постоянные – емкость конденсатора постоянна и не может быть изменена в процессе эксплуатации;

переменные - емкость конденсатора может изменяться механически в любое время в определенных пределах многократно;

подстроечные – емкость конденсатора может изменяться в любое время в ограниченных пределах и ограниченное число раз. Такие конденсаторы применяются для регулировки и подстройки РЭА;

термоконденсаторы – емкость конденсатора резко меняется под воздействием температуры;

вариконды – емкость конденсатора резко меняется в зависимости от приложенного напряжения.

В зависимости от назначения конденсаторы подразделяются на:

конденсаторы общего назначения - диапазон номинальной емкости таких конденсаторов от 10 пФ до 10 000 мкФ, рабочее напряжение до 1000 В, допустимое отклонение от номинального от ±5% до ±30);

высокочастотные – такие конденсаторы имеют малую индуктивность выводов и предназначены для работы в высокочастотных цепях;

высоковольтные – такие конденсаторы имеют рабочее напряжение от 1 кВ до 50 кВ и предназначены для работы в высоковольтных цепях;

импульсные – это конденсаторы, предназначенные для работы в импульсных цепях;

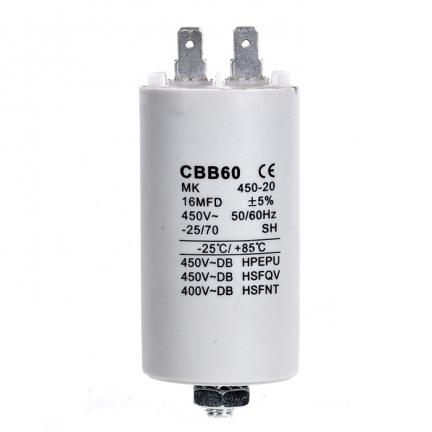

пусковые – это конденсаторы,допускающие работу при больших кратковременных токах. Они предназначены для работы с электродвигателями;

помехоподавляющие – это конденсаторы, предназначенные для подавления импульсных помех по цепям питания. К ним относятся опорны и проходные конденсаторы.

В зависимости от способа защиты от внешних факторов конденсаторы разделяются на:

неизолированные - которые не допускают соприкосновения с корпусом РЭА;

изолированные - которые допускают соприкосновения с корпусом РЭА;

герметизированные – которые имеют герметичную конструкцию корпуса;

незащищенные – конденсаторы, не имеющие защитный корпус;

защищенные – конденсаторы, имеющие защитный корпус;

уплотненные – конденсаторы, имеющие уплотненную органическими веществами конструкцию корпуса.

По материалу используемого диэлектрика конденсаторы разделяются на:

Конденсаторы с органическим, неорганическим газообразным и оксидным диэлектриками. Вид диэлектрика определяет основные параметры конденсаторов и входит в обозначение конденсаторов.

1. Постоянные конденсаторы

Постоянным конденсатором называют конденсатор,емкость которого постоянна и не может быть изменена в процессе эксплуатации.

1. Параметры постоянных конденсаторов

К основным параметрам конденсатора относятся:

Номинальное значение емкости , которое указывается на корпусе конденсатора. Согласно ГОСТ 2825-67 конденсаторы имеют шесть рядов номинального сопротивления: Е3, Е6, Е12, Е24, Е48, Е96. Числа указывают количество номинальных значений в каждой декаде. Так ряд Е6 имеет 6 значений емкости в пределах декады: 1,0; 1,5; 2,2; 3,3; 4,7; 6,8; а ряд Е24 – 24 значения емкости в пределах декады: 1,0; 1,1; 1,2; 1,3; 1,5; 1,6; 1,8; 2,0; 2,2; 2,4; 2,7; 3,0; 3,3; 3,6; 3,9; 4,3;4,7; 5,1; 5,6; 6,2; 6,8; 7,5; 8,2; 9,1.

Номинальное значение сопротивления резистора может быть получено

умножением указанных в ряде чисел на 10 n .

Допуск – максимально допустимое отклонение номинальной емкости в %. Согласно ГОСТ 9661-73 допуск для конденсаторов до 10 пФ указывается в пикофарадах, а для конденсаторов с емкостью более 10 пФ в процентах. Ряд допусков для конденсаторов и их кодированные обозначения приведены в таблице 2.1.

Номинальное напряжение . Это значение напряжения, обозначенное на конденсаторе, при котором он может работать в заданных условиях в течении срока службы с сохранением параметров в допустимых пределах. Значения ряда номинальных напряжений установлены ГОСТ 9665-77 и приведены в таблице 2.1.

Таблица 2.1 – Допускаемые отклонения емкости от номинального значения и номинальные напряжения постоянных конденсаторов, а также их кодированные обозначения

Тангенс угла диэлектрических потерь. Это относительная доля активных потерь в диэлектрике и для постоянных конденсаторов <<1.

Температурный коэффициент емкости (ТКЕ) – это относительное изменение емкости конденсатора. при изменении температуры на 1 градус. Все постоянные конденсаторы по ТКЕ разделяются на две группы. Для слюдяных, полистирольных, фторопластовых, керамических, поликарбонатных и некоторых других конденсаторов зависимость емкости от температуры практически линейна. В этой группе конденсаторы в зависимости от температурной зависимости емкости разделяются на группы, каждая из которых характеризуется своим ТКЕ. Характеристика и маркировка таких конденсаторов приведена в таблице 2.2. Если зависимость емкости от температуры нелинейная, то температурную стабильность таких конденсаторов характеризуют относительным изменением емкости при переходе от комнатной температуры (20 О С) к предельным значениям рабочей температуры. Характеристика и маркировка таких конденсаторов приведена в таблице 2.3.

Таблица 2.2 – Характеристики температурной стабильности емкости постоянных

конденсаторов с линейной зависимостью емкости от температуры

Таблица 2.3 – Характеристики температурной стабильности емкости постоянных конденсаторов с нелинейной зависимостью емкости от температуры

Узнав, что же такое конденсатор, рассмотрим, какие бывают виды конденсаторов .

Итак, виды конденсаторов можно классифицировать по нескольким признакам:

• по назначению;
• по характеру изменения емкости;
• по способу монтажа;
• по характеру защиты от внешних воздействий.

Иногда в литературе термин «виды конденсаторов » меняют на «группы конденсаторов », что одинаково по своему смысловому значению.

Классификация видов конденсаторов показана на рисунке 1.

Рисунок 1. Виды конденсаторов.

Рассмотрим более подробно виды конденсаторов, а точнее характеристики видов конденсаторов.

Конденсаторы общего назначения – конденсаторы, применяемые в большинстве видов радиоэлектронной аппаратуры. К конденсаторам этого вида не применяются особые требования.

Конденсаторы специального назначения – конденсаторы, к которым предъявляются особые требования (по напряжению, частоте, виду действующих сигналов и т.д.) в зависимости от той цепи, где они установлены. Например к данному виду конденсаторов относятся: импульсные, высоковольтные, пусковые, помехоподавляющие, а так же и другие конденсаторы.

Конденсаторы постоянной емкости – это конденсаторы, чья емкость является фиксированной и в процессе эксплуатации аппаратуры не меняется.

Конденсаторы переменной емкости – применяются в цепях, где требуется изменение емкости в процессе эксплуатации. При этом изменение емкости может производится различными способами: механически, путем изменения управляющего напряжения, изменением температуры окружающей среды.

Подстроечные конденсаторы – не применяются в цепях с оперативным изменением емкости. В основном их используют для первоначальной настройки аппаратуры или периодической подстройки цепей, где требуется малый диапазон изменения емкости.

Конденсаторы, используемые для печатного монтажа – это конденсаторы которые применяются в аппаратуре с обычными печатными платами с отверстиями для выводов радиокомпонентов. У таких конденсатов выводы изготовлены из проволоки круглого сечения.

Конденсаторы, используемые для навесного монтажа . Этот вид конденсаторов очень многообразен по исполнению выводов. Здесь могут использоваться мягкие и жесткие выводы, радиальные или аксиальные выводы, выводы, изготовленные из ленты или проволоки круглого сечения, а так же с выводами в виде опорных винтов и проходных шпилек (проходные конденсаторы). К конденсаторам для навесного монтажа можно отнести более современные конденсаторы с выводами под винт.

Конденсаторы, используемые для поверхностного монтажа(SDM-конденсаторы) . Отдельно необходимо выделить SDM-конденсаторы, так как они находят все большее и большее применение в современной радиоэлектронной аппаратуре. Другое название таких конденсаторов – безвыводные. У этого вида конденсаторов в качестве выводов используются части его копруса.

Конденсаторы с защёлкивающимися выводами (Snap in) . Вид современных конденсаторов, в которых выводы изготовлены таким образом, что при установки в отверстия платы они жестко «защелкиваются», это позволяет качественно и с удобствами осуществить их пайку.

Конденсаторы с выводами под винт . Интересный вид конденсаторов для поверхностного монтажа. В выводах конденсаторов этого вида нарезана резьба. В основном эти конденсаторы применяются в блоках питания, где преобладает ток большой величины и необходимо надежно подключить выводы к силовым проводам. Использование выводов под винт так же делает возможным установку конденсатора на радиатор.

Незащищенные конденсаторы – вид конденсаторов, который не допускают к работе в условиях повышенной влажности. Возможно эксплуатация этих конденсаторов в составе герметизированной аппаратуры.

Защищенные конденсаторы – могут работать в условия повышенной влажности.

Неизолированные конденсаторы – при использовании этого вида конденсаторов не допускается касания их корпусом шасси аппаратуры.

Изолированные конденсаторы – имеют хорошо изолированный корпус, что делает возможным касания шасси аппаратуры или ее токоведущих поверхностей.

Уплотненные конденсаторы – в конденсаторах этого вида используется корпус, уплотненный органическими материалами.

Герметизированные конденсаторы – эти конденсаторы имеют герметизированный корпус, что исключает взаимодействие внутренней конструкции конденсатора с окружающей средой.
