Среди поломок автомобиля чаще всего встречается выход из строя электрооборудования. Все электрооборудование можно поделить на источники тока, потребители тока и вспомогательные устройства. К потребителям тока относятся оптика, зажигание, климатическое оборудования, антиблокировочная система колес, системы безопасности, световые приборы и другое оборудование. Все эти системы не будут безотказно работать без отлаженной работы источников питания.
В качестве источника питания в легковых автомобилях используют синхронный генератор трехфазного переменного тока, приводится в движение от основного двигателя. Его мощность 700-1 000 Вт. Автомобильная промышленность перешла на установку на легковые автомобили генераторов переменного тока (раньше ставили генераторы постоянного тока), когда появились мощные диодные выпрямители. Это позволило втрое уменьшить вес узла. Некоторые системы-потребители (автомагнитола, противоугонная система, стоп-сигналы, освещение и другие) должны работать и при выключенном двигателе. Их непрерывную работу обеспечивает автомобильный аккумулятор. Он заряжается от работающего генератора, сглаживает перепады напряжения во время подключения энергоемких потребителей.
Разобраться в неисправностях генератора невозможно, не зная, из чего он состоит и как работает.

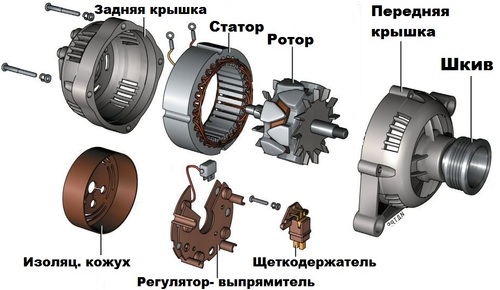

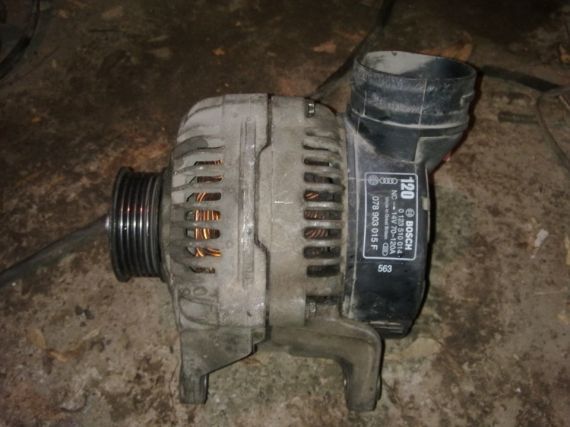

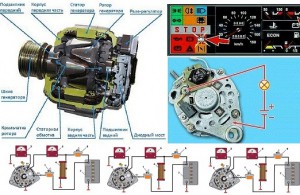

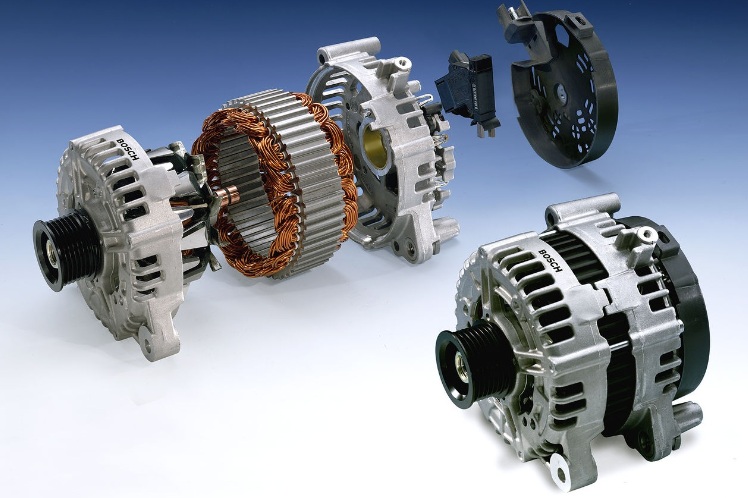

Автомобильный генератор – устройство и принцип работы
В корпус современных генераторов встроены трехфазный диодный выпрямитель и регулятор напряжения. Ниже мы рассмотрим, как устроен автомобильный генератор.
Шкив передает вращение с помощью ременной передачи с выходного вала двигателя на ротор.
Ротор – это вал генератора, на который передается вращение от двигателя. На него насажены две клювообразные втулки из стали, между которыми находится обмотка возбуждения. Выходные контакты обмотки возбуждения выведены на контактные кольца.

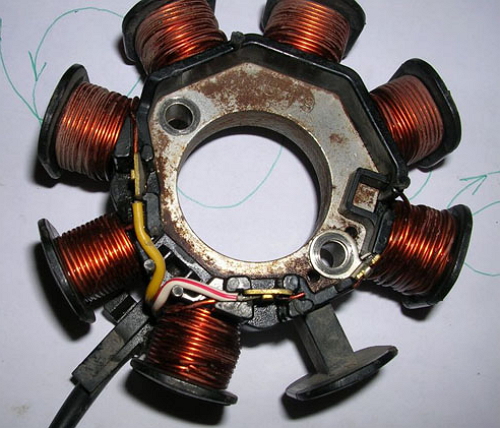

Статор представляет собой пакет стальных листов, собранных в виде трубы. В пазах статора находится трехфазная обмотка. Она и вырабатывает мощность.

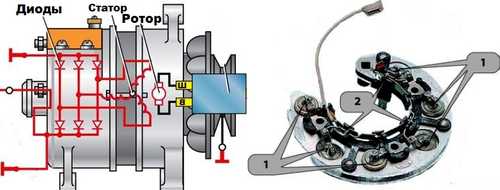

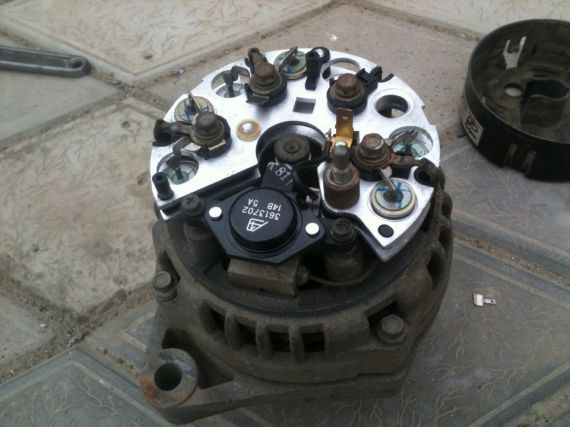

Выпрямительный блок (диодный мост) состоит из двух теплоотводов (положительного и отрицательного), к каждому из которых присоединены по три мощных диода. Узел служит для преобразования переменного тока генератора в постоянный, а точнее в пульсирующий с высокой частотой, необходимый потребителям напряжения.
Защитная крышка диодного модуля
Регулятор напряжения – устройство, которое поддерживает определенный интервал изменения напряжения, безопасный и достаточный для работы потребителей тока авто, при изменении частоты вращения вала мотора, а значит и ротора, электрической нагрузки, температуры среды.
Щеточный узел – конструкция, которая обеспечивает контакт подпружиненных щеток с кольцами ротора. Конструкция выполнена из пластмассы, съемная.
Корпус генератора объединяет все его узлы, имеет выходные контакты для подключения к системе электрооборудования, крепится на двигателе авто, состоит из двух крышек.
Устройство автомобильного генератора переменного тока, мы разобрали, теперь нужно разобраться, как он работает.
При включении зажигания, от мотора приводится в движение ротор генератора. Обмотка возбуждения создает электромагнитное поле, которое индуцирует электрический ток в обмотках статора. Затем регулятор напряжения корректирует скачки до 13,8 ÷14,2 В. Скорректированное напряжение поступает на аккумулятор.

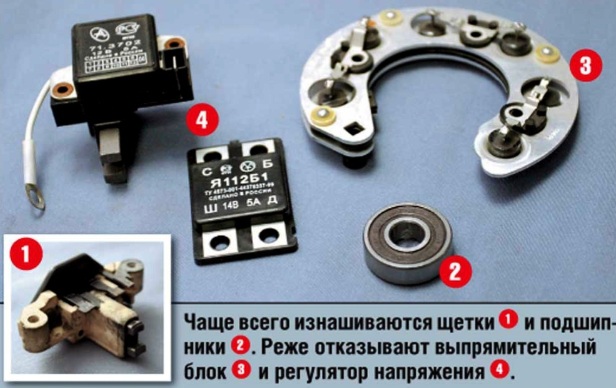

Наиболее частые неисправности генератора:
- повреждение или износ шкива на коленчатом вале, передающем вращение от двигателя на ротор;
- неполадки в щеточном узле или износ токосъемных щеток;
- нарушение работы регулятора напряжения;
- поломка диодного моста;
- разрушение подшипника вала ротора;
- нарушение целостности проводов зарядной цепи или выводных клемм.
- обрыв или замыкание обмоток;
- загрязнение контактных колец, в том числе за счет подгорания;

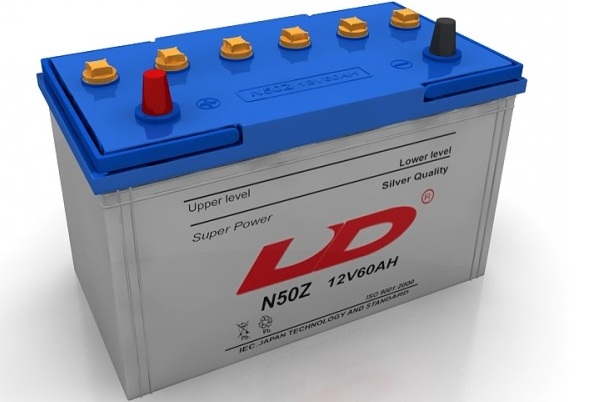

Наиболее частые неисправности аккумуляторных батарей:
Автомобильная аккумуляторная батарея используется в автомобиле в качестве дополнительного источника питания при неработающем моторе и для запуска двигателя. В легковых авто установлены аккумуляторы с напряжением 12 В. Тип аккумуляторов свинцово-кислотный.
- повреждение электродов (механическое или химическое);
- замыкание пластин батареи;
- нарушение целостности корпуса аккумулятора, разгерметизация банок;
- окисление клемм аккумулятора.
Виды неисправностей генератора
К механическим неисправностям относятся нарушение работы подшипников, механические повреждения корпуса, креплений, пружин, ременного привода, шкивов и др.
Электрические – это выгорание щеток, биение ротора, межвитковые замыкания, поломки диодного моста, пробои, обрывы обмотки, неисправности реле и др.
Признаки неисправности автогенератора:
О возможных неисправностях генератора следует задуматься, если
- индикатор разряда аккумулятора горит или мигает во время работы мотора;
- произошла разрядка аккумулятора или его выкипание (перезарядка);
- яркость света фар снизилась;
- от генератора исходят писк, вой, другие посторонние звуки.
Диагностика неисправностей генератора
Нестабильная работа генератора не обеспечивает подзарядку аккумулятора. В момент, когда аккумулятор разрядится полностью, двигатель заглохнет, автомобиль остановится в самом неподходящем месте. Чтобы не попасть в такую ситуацию, следует периодически проверять исправность этого узла и аккумуляторной батареи.
Диагностику генератора следует производить только с помощью вольтметра или амперметра.
Во время диагностики или ремонта генератора следует неукоснительно соблюдать правила техники безопасности. Чтобы при проверке не угробить генератор ни в коем случае нельзя:
- Проверять путем короткого замыкания, «на искру». Значительные перепады напряжения с большой долей вероятности выведут из строя все электронные системы автомобиля.
- Соединять клемму «30» или «В+» с «массой» или клеммой 67 («D+»).
- Позволять работать генератору при отключенном аккумуляторе или без нагрузки, то есть, когда нет включенных потребителей.
- Осуществлять сварку кузова при подключенных проводах генератора и аккумулятора.
- При включении аккумулятора внимательно следить за полярностью батареи. Иначе большая вероятность вывести из строя диоды выпрямителя.
- При отсоединении проводов генератор следует внимательно следить за тем, где они находятся, чтобы случайно не замкнуть их между собой. Неосторожное соединение проводов может вывести из строя узлы генератора.
- Если необходимо заменить проводку, то использовать можно только на провода с аналогичными параметрами (сечением и длиной).

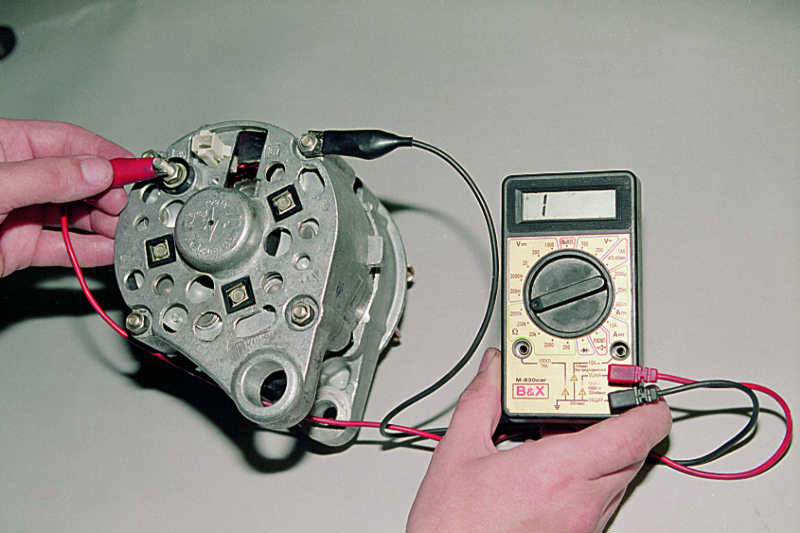

Как проверить работает ли генератор в машине?
Осуществляется в следующем порядке:
1) Проверка предохранителя. Если он не исправен, его заменяют.
2) Если предохранитель исправен, осматривают корпус, его целостность и расположение. Надо проверить вращение ротора, целостность и натяжение ремня, не повреждены ли соединения проводов.
3) Проверяют контактные кольца и щетки. Во время работы щетки изнашиваются, их иногда может клинить. Токосъемных колец со временем загрязняются, их канавки забиваются графитовой пылью.
4) Проверяют подшипники и статор. Об износе подшипников говорит вой или свист во время работы генератора.
5) Производят диагностику ротора: проверяют обмотки возбуждения на обрывы и замыкания. Мультиметр надо переключить для измерения сопротивления и подключить к контактным кольцам генератора. Если измеряемое сопротивление ниже 1,8 ÷5 Ом, в витках есть короткое замыкание. Если оно выше этого интервала, есть обрыв обмотки.

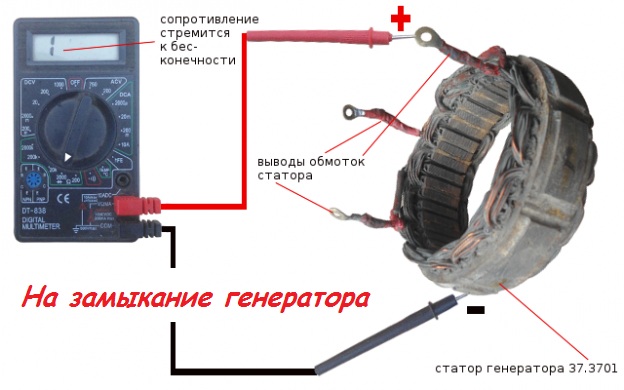

6) Чтобы проверить обмотки возбуждения «на массу», надо отсоединить их от выпрямителя. Если мультиметр выдает бесконечно большое показание сопротивления, значит нет касания статорных обмоток с корпусом («массой»).

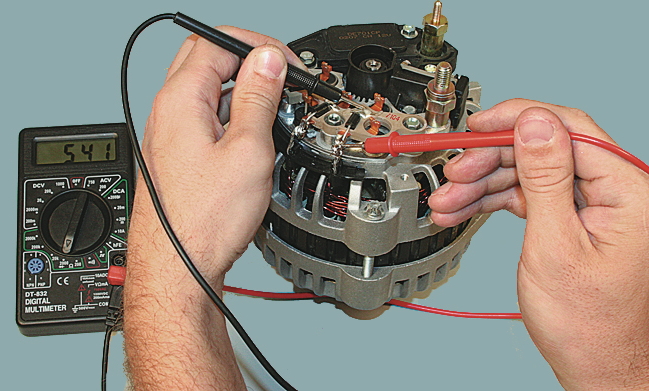

7) Отсоединив мультиметр от обмоток статора, надо перевести прибор в режим «проверка диодов». Плюс мультиметра присоединяют к клемме выпрямителя, минус – к выводу фазы. Снимают показания. Затем щупы меняют местами. Снова снимают показания. У неисправного диодного моста показания совпадут. Если показания сильно отличаются друг от друга, то узел исправен. Диодный мост выходит из строя, если от перегрева радиатора окисляются контакты.
Почему ломается генератор в машине?
- изнашивание во время эксплуатации, коррозия;
- установка некачественных комплектующих;
- неправильная эксплуатация за границами рекомендуемых режимов работы;
- влияние внешних неблагоприятных факторов (дорожная «химия», высокая температура, грязь, соль).

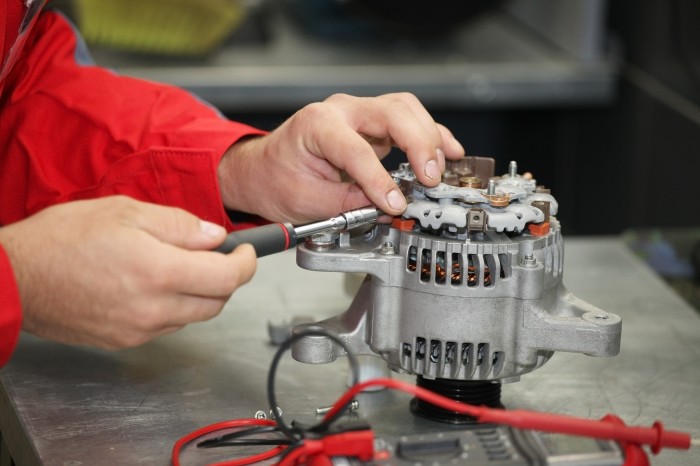

Устранение неисправностей и ремонт автомобильных генераторов
Обнаруженные изношенные или неисправные детали заменяются на новые. Практикуемая раньше перемотка обмоток ротора или статора сейчас нерентабельна. Чаще замены требуют щетки, подшипники, ремень. Самостоятельно легко можно выполнить мелкие работы. Например, припаять оторванные от выводных клемм провода. Промыть контактные кольца бензином и высушить.
С простым ремонтом, не требующим профессиональных навыков и высокой квалификации автомеханика, можно справиться самому. Надо помнить, что к ремонту следует подходить разумно, не чинить ту деталь, которую проще купить и заменить на новую. Ведь старая быстрее выйдет из строя, а ремонт превратится в бесконечный процесс.
Очевидно, что провести диагностику работы узлов генератора можно самостоятельно. Для этого необходимо желание, совсем немного инструментов и времени. Если желания или времени нет, то всегда можно обратиться к опытному мастеру. Главное, не оставлять без внимания такой важный узел, чтобы поездки на автомобиле доставляли удовольствие, а не вынуждали решать новые проблемы.
Как определить неисправности у генератора
Признаки неисправности диодного моста генератора. Автомобильный генератор и генератор, бытовой электрической станции аналогичны. Соответственно и принцип поиска неисправностей и ремонта однотипны. Единственное отличие в том, что в составе автомобильного генератора присутствует выпрямитель и регулятор напряжения, так автомобильная сеть рассчитана на 12 Вольт. В статье рассмотрены неисправности генератора, и как их можно устранить своими руками. В автомобиле предусмотрена контрольная лампа, которая может оповестить вас о том, что прекращена подача тока от генератора. Если это произошло нужно убедиться, что датчик исправен и лампа правильно подсоединена.
Часто случается, что для этих ламп используется плохой разъем или выходит из строя управляющее реле. Также возможно, что у вас неисправен аккумулятор, заряжающие клеммы или он просто разряжен. При большом потреблении энергии, например, при максимальном использовании осветительных приборов, зарядки или оставленной на ночь включенной магнитоле. Неисправности генератора могут появиться из-за повышенной выработке энергии, когда напряжение выше 14-15 Вольт. Цифры варьируются в зависимости от модели.
Поэтому при поломке аккумулятора необходимо всегда проверять и генератор тоже. Иногда генератор начинает отдавать ток ниже необходимого предела в 13.2 Вольта, тогда необходимо срочно проверить его на предмет поломки.
Не забывайте, что оптимальное количество оборотов для генератора 2000-2500. Если один из этих пунктов подходить к вашему случаю тогда обратитесь в сервис или же проведите самостоятельную диагностику неисправности генератора.

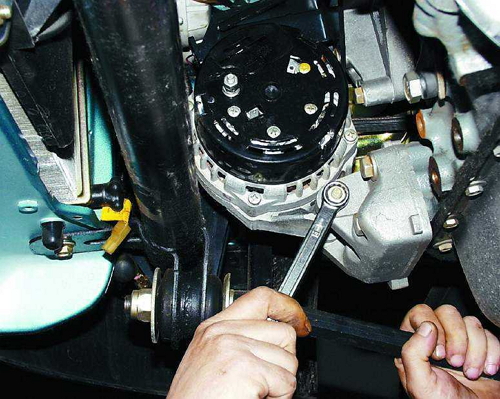

Перед тем как снимать генератор необходимо проверить натяжение ремня привода. Отсутствие электропроводящи х соединений аккумулятора или генератора с корпусом автомобиля, возможно, напряжение теряется «по дороге» к аккумулятору. Проверьте также подшипники на предмет зазоров и целостность предохранителей.
Для некоторых видов неисправностей нет необходимости снимать генератор. При наличии стуков или шума во время работ, необходимо отключить провода: шум исчезнет - но образуется замыкание, к сожалению, это дорогие ремонтные работы, стоимость их превышает цену нового оборудования.
Шум остался - замените подшипники, они износились за время использования. Проверьте щетки, может быть, их тоже пора заменить. Контактные щетки и кольца могут быть плохо прижаты, тогда следует отрегулировать пружину. Избавьтесь от грязи и подгорания на кольцах, если есть. От следов подгорания лучше всего помогает наждачная бумага. Если кольца пришли в негодность необходимо заменить ротор. Проверьте при помощи мультиметра контакты ротора.
Неисправности генератора в виде испорченного ротора необходимо удалять в следующем порядке. Так как неисправный ротор не подлежит замене, его необходимо полностью менять в случае неисправности. То же относится и к статору. Помните, что ротор и статор не должны иметь электропроводящи й контакт с корпусом или другими частями автомобиля. Неисправный статор подлежит замене. Диоды выпрямителя напряжения не должны проводить ток в оба направления.
Каждому водителю полезно знать неисправности генератора и способы их устранения. Ведь это довольно важный элемент электросистемы автомобиля. От его правильной работы во многом зависит адекватное функционирование автомобиля. Но, далеко не все способны определить, в чем причина неисправности этого узла. Однако, опытный автолюбитель просто обязан разбираться в проблемах, возникающих с генератором. На самом деле большая часть неисправностей легко ремонтируется в условиях обычного гаража. Для этого только следует поставить правильный диагноз. Проверка генератора также не должна вызывать проблем, для этого требуется минимум приборов.
Неисправности генератора и способы их устранения , по большей части обусловлены особенностями его строения. Механику, для успешного ремонта, следует знать, из каких элементов состоит этот узел.
Строение его довольно простое. Для начала нужно уточнить, что бывает 2 типа генераторов:
- Переменного тока;
- Постоянного тока.
Вырабатываемый переменный ток подвергается выпрямлению, которое происходит с помощью диодного моста, так в просторечье называют трехфазный двухполупериодный выпрямитель. Имеются щетки, обычно собранные в щеточный узел. Для нормализации напряжения используется реле-регулятор, с его помощью в системе поддерживается напряжение 13,5-14,5 В.
Неисправности
Проблемы с генератором могут возникать по самым разным причинам. Существуют определенные признаки, по которым можно определить источник неисправности. Зная эти признаки, и правильно проводя диагностику, можно легко найти поломку. Ниже мы рассмотрим самые распространенные проблемы. На большей части автомобилей они примерно одинаковы, могут отличаться только небольшими нюансами. При проявлении любых признаков проблемы следует в первую очередь проверять соединения. В некоторых случаях оказывается достаточным просто их зачистить.

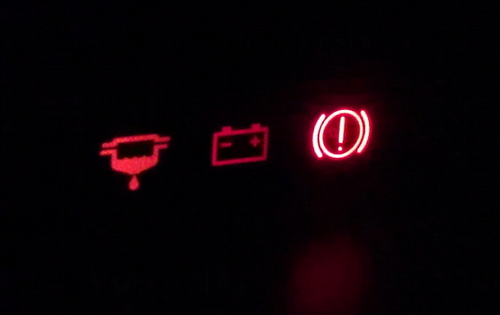

Не горит лампа заряда, часть приборов не работает?

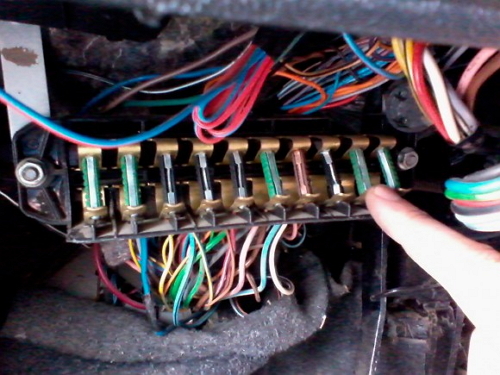

Самой частой причиной такой неисправности является перегоревший предохранитель. В первую очередь, следует проверять именно его. Для определения какой из предохранителей относится к генератору, можно посмотреть схему на крышке монтажного блока.
Проблема с цепью питания. Проверьте провода, идущие к монтажному блоку и от него. Делается это помощью замера сопротивления. Также проверьте на работоспособность сам блок. Иногда проблема возникает из-за отказа контактной группы в замке зажигания. При необходимости замените контактную группу и прочие поврежденные детали.
Контрольная лампа не загорается, приборы работают?
В первую очередь проверьте саму лампу, скорее всего она перегорела. Замените ее. Неисправность может быть вызвана проблемами с проводом, соединяющим лампу и генератор, проверьте его. В случае необходимости поменяйте. Также неплохо зачистить контакты на генераторе, часто причина именно в них. На моделях со щеточным узлом, выполненным отдельно от реле регулятора, возможно отсоединение проводов от щеточного узла.
Замыкание статора . Тут все сложнее, придется менять поврежденную деталь. Это довольно сложно, многие водители предпочитают приобрести новый стартер. Такая неисправность встречается довольно редко.
Перезаряд аккумулятора . Происходит это по причине замыкания в реле регуляторе. Диагностируется по приборам, а также нагреву батареи. Нужно заменить этот узел. Если этого не сделать, аккумулятор придет в негодность.
Если при работе генератора раздается свист или стуки, то причина в подшипниках. Чаще всего из строя выходит передний подшипник. Непосредственно на заряд аккумулятора эта проблема не влияет, но в итоге, генератор может заклинить, что сделает дальнейший путь невозможным. Поэтому, при малейших признаках проблемы, обязательно замените неисправный подшипник. Для этого придется разобрать генератор.
В некоторых случаях вой может означать замыкание статора. В таком случае, к неприятному звуку добавится отсутствие зарядки. Для устранения, генератор разбирают, и удаляют причину замыкания. Треск может свидетельствовать о замыкании в выпрямительном блоке. Эта неисправность лечится с помощью замены поврежденной детали.
Заключение . Энергосистема автомобиля состоит из нескольких важных узлов, генератор один из них. Для обеспечения нормальной работы автомобиля, желательно знать все неисправности генератора и способы их устранения. Это позволит максимально точно и быстро восстанавливать нормальное энергоснабжение машины. Не забывайте, что его работа положительно сказывается на состоянии аккумулятора.
Главная электрическая деталь автомобиля – генератор , предназначенный для зарядки аккумулятора при движении автомобиля. Для этого он соединяется с коленчатым валом двигателя при помощи шкива.
Автомобильный генератор вырабатывает переменный ток, который затем преобразуется в постоянный при помощи диодов, входящих в его состав. Принцип же его работы такой: в ротор через щетки подается постоянный ток, пропорциональный напряжению на аккумуляторной батарее. Он создает в роторе магнитное поле. При его вращении в обмотках статора возникает ЭДС. Напряжение статора после выпрямления на диодах подается на аккумуляторную батарею и подзаряжает ее.
Чтобы генератор прослужил дольше и не преподносил сюрпризов, требуется контроль натяжения шкива. Ослабление приводит к проскальзыванию и преждевременному износу, сильное же натяжение увеличивает нагрузку на подшипники генератора и приводит к их выходу из строя.
Другого ухода за собой в эксплуатации генератор не требует.
Читайте также статьи про генераторы:
Ремонт автомобильного генератора: признаки неисправности
Если напряжение, вырабатываемое генератором, становится меньше напряжения на аккумуляторной батарее, или пропадает, в салоне автомобиля загорается лампа «Отсутствие заряда батареи» . Появление этого сигнала указывает на необходимость проведения ремонта.
Есть неисправности, появление которых не влечет за собой появление сигнала. Внезапный разряд аккумуляторной батареи происходит в следующих случаях:
- при кратковременных поездках на небольшие расстояния с большим количеством включенных электроприборов в автомобиле;
- оставление автомобиля на стоянке на длительное время с включенной автомагнитолой (светом в салоне, фарами);
- неисправном регуляторе напряжения генератора;
- плохим контактом «массы» между минусом генератора и аккумулятора.
На последней неисправности остановимся поподробнее. В автомобилях минусовой вывод батареи подключается к кузову. Минусовой вывод генератора через корпус связан с двигателем, который тоже подключается к кузову гибкой связью. Нарушение этой связи или коррозия кузова приводят к появлению сопротивления на пути тока заряда. При напряжении 12 В оно существенно влияет, ограничивая этот ток. При этом контроль заряда батареи никак не реагирует на проблему. Но батарея заряжается неэффективно.
Признаки снижения заряда батареи :
- на холостых оборотах двигателя при работе реле указателя поворотов напряжение в бортовой сети ритмично изменяется. Это видно по вольтметру на приборной панели (если он есть) или по свету фар.
- внезапный отказ в работе втягивающего реле стартера, исчезающий после подзарядки аккумулятора;
- напряжение, измеренное на батарее при заведенном двигателе, низкое и зависит от подключенной нагрузки.
Устраняется такой дефект соединением корпуса двигателя автомобиля с точкой подключения поводка от минуса батареи проводом, сечением 10-25 мм 2 . Его можно изготовить самостоятельно (для этого понадобятся два наконечника типа ТМЛ соответствующего сечения) или купить в магазине.

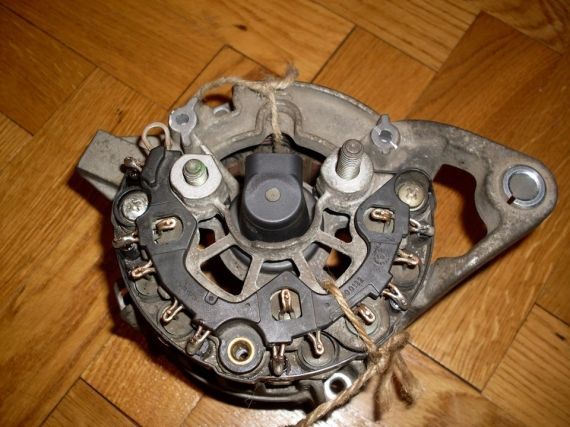

Разборка автомобильного генератора
Разборка генератора не вызовет затруднений. Для этого нужно
| Снять генератор с автомобиля, очистить от загрязнений |
| Если потребуется добраться до переднего подшипника, открутите гайку крепления приводного шкива и снимите его. Не потеряйте шпонку. |

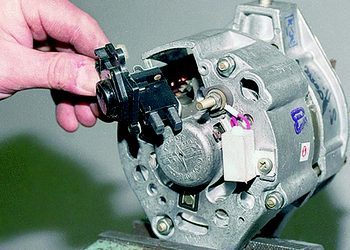

| Открутив крепежные винты, снимите регулятор напряжения и щеткодержатель |
| Открутите минусовой вывод генератора |
| Снимите шпильки, стягивающие части двигателя между собой |
| Используя отвертку как рычаг, отделите заднюю крышку от магнитопровода генератора и снимите ее. |
| Снимите диодную сборку с радиатором охлаждения |
Конструкции генераторов для разных автомобилей отличаются друг от друга, подробнее процесс разборки описывается в инструкциях по ремонту. Перед разборкой корпуса рекомендуется пометить маркером взаимное расположение деталей, чтобы потом собрать их так же.
| 1 | Шкив |
| 2 | Передний подшипник |
| 3 | Передняя часть корпуса |
| 4 | Задний подшипник |
| 5 | Ротор |
| 6 | Статор |
| 7 | Задняя часть корпуса |
| 8 | Защитный кожух |
| 9 | Диодный мост на радиаторе охлаждения |
| 10 | щеткодержатель |
Рассмотрим критерии исправности отдельных узлов генератора.
Щетки и щеткодержатель
У исправного щеткодержателя щетки должны пружинить. Если пазы в нем забиты графитовой пылью, ее удаляют. Если щетки изношены и имеют недостаточную или неодинаковую длину, узел требует замены.
Диодный мост
Между элементами диодной сборки не должно быть загрязнений, нарушающих изоляцию. Исправность диодов проверяется тестером: в прямом направлении их сопротивление составляет десятки Ом, в обратном – бесконечность. Сопротивление в обратном направлении измеряется на максимальном пределе измерения сопротивлений. Если мультиметр не покажет обрыв – диод неисправен.
Обмотка статора
Обмотки статора не должны иметь механических повреждений и электрической связи с корпусом. Обрывы в них – редкость, так как провод используется толстый. Измерение изоляции относительно корпуса лучше произвести мегаомметром.

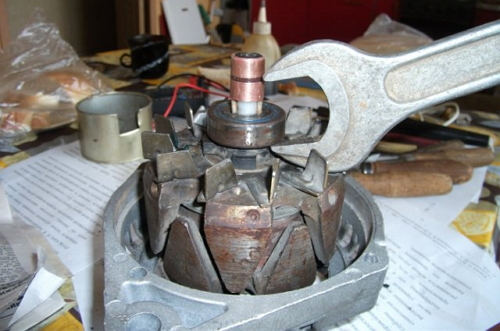

Ротор генератора
Проверяется сопротивление обмотки ротора тестером. Если обрыва нет, витки не потемнели и мультиметр не показывает чистого нуля – ротор исправен. Лучше сравнить измеренное сопротивление с паспортным или с сопротивлением ротора исправного генератора.
Поверхность контактных колец ротора должна быть ровной и гладкой.
Регулятор напряжения
Он проверяется только заменой на новый. Для большинства моделей регулятор меняется без снятия генератора с автомобиля.
Подшипники
У генератора два подшипника: передний и задний. Зазоры в них проверяются стандартными методами. Но стоит обратить внимание и на плотность посадки подшипников в корпус генератора, изготовленный из силумина. Если подшипник «сидит» в своем месте слабо, а вставляется и вынимается без применения инструмента, генератор придется менять.
При чрезмерном натяжении приводного ремня больше страдает передний подшипник. Увеличение зазоров в телах качения приводит к появлению затирания ротора о статор, повреждениям магнитопроводов и обмоток. Если к подшипникам есть хотя бы минимальные претензии, их лучше заменить. При выходе их из строя ремонт обойдется намного дороже.
Знать, как осуществляется диагностика и ремонт генераторов грузовых автомобилей и легковых, весьма важно, ведь этот узел играет не последнюю роль в транспортном средстве. А можно ли самостоятельно осуществить такую операцию, давайте разберемся.
Автомобильный генератор – функции и признаки поломки
Генератором называется устройство, отвечающее за преобразование механической энергии, которая появляется вследствие вращения коленчатого вала, в электрическую. Получается, что его работоспособность имеет непосредственное влияние на работу большинства компонентов авто. Поэтому очень важно уделять внимание своевременному техническому обслуживанию , дабы выявить любую его неисправность еще на начальной стадии.
Исходя из всего вышесказанного становится понятно, что именно этот элемент обеспечивает заряд аккумулятора, а также питание различных электропотребителей. К последним же относится система зажигания, без которой авто попросту не заведется, осветительные приборы, бортовой компьютер и т. д. Так что если данный элемент выйдет из строя, то эксплуатация транспортного средства не будет возможной. Рассмотрим же, как определить и отремонтировать различные неисправности генератора автомобиля, а когда ситуацию спасут только новые запчасти.
Садясь за руль и поворачивая ключ в замке зажигания, вы видите, как сразу же загорается соответствующий индикатор на приборной панели, который и является основным показателем исправности генератора. Если же контрольная лампа не работает, то оперативное техническое обслуживание поможет выявить и устранить недочет. Однако это далеко не единственный признак поломки генераторов в автомобилях, также стоит посмотреть и на показания вольтметра. Если его стрелка изначально находится в красной зоне или же отклоняется в сторону начала шкалы, то также стоит произвести немедленную диагностику.
Можно понять, что необходим ремонт генератора автомобиля, всего лишь прислушавшись к своему «железному коню», при неисправности очень часто возникает характерный шум.
Причины неисправности генераторов
Итак, прежде чем говорить о ремонтных работах, следует выяснить, в чем же дело. Причин может быть довольно много, мало знать характерные признаки различных неисправностей , следует еще и понять, что их вызвало. Начнем по порядку. В случае, когда перестает работать контрольная лампа, то, вероятнее всего, причина таится в электрической части. Этому способствует обрыв в цепи, перегорание предохранителя либо же неисправность выключателя или реле зажигания.
Если же контрольный прибор исправен, при этом нарушена работа вольтметра, значит, произошел обрыв в вентилях, в обмотке стартера либо в диодах обмотки возбуждения. Еще подобное могло спровоцировать короткое замыкание. А вот, как же проверить исправность , если одновременно отказали и индикатор, и вольтметр ? Кроме отсутствия контактов между регулятором напряжения и щетками, спровоцировать подобную ситуацию мог и износ последних. Тогда ситуацию можно изменить только заменой, благо такие запчасти приобрести нетрудно. Еще негативно сказывается и окисление контактных колец, разъединение их с выводами обмотки возбуждения и повреждение самого регулятора. Все это может говорить о том, что вы давненько не проводили техническое обслуживание этого агрегата.
Что же насчет последнего тревожного признака, который мы указали выше, а именно, повышенного шума, то в этом случае проверки работоспособности электрической цепи генератора на автомобиле будет недостаточно. Необходимо также оценить состояние подшипников, и надежно ли зафиксированы гайки шкива. Вполне вероятно, что именно они и вызывают этот звук. Вообще, несложно догадаться, что такое плачевное состояние возникает не в одночасье. Следовательно, снизить вероятность такого запущенного состояния можно, если вы будете проводить техническое обслуживание в качестве профилактики 2 раза в год.
Диагностика поломок генератора
Теперь же поговорим о том, как самостоятельно произвести диагностику генератора автомобиля, чтобы не доверять это сторонним механикам, которые зачастую могут посоветовать чересчур дорогостоящий ремонт и ненужные запчасти. Начнем с того, как проверить обмотку возбуждения автомобильного генератора. Нам понадобится омметр, который следует поднести к кольцам ротора. Если значение сопротивления стремится к бесконечности, то скорей всего произошел обрыв, особенно слабыми местами являются спайки. Необходимо проверить их наиболее тщательно. Нормальное значение сопротивления колеблется в пределах 1,8–5 Ом. Если же подсоединить омметр одним концом к неизолированной части статора, а вторым к обмотке, то он должен показать разрыв цепи, в противном случае произошло замыкание.
А вот определить межвитковое замыкание либо обрыв возможно при помощи ПДО-1, если такой дефект есть, то на экране прибора изображены две кривые линии. С электрической частью все понятно, а вот как проверить работоспособность подшипников генератора на автомобиле? В основном диагностика осуществляется элементарным визуальным контролем. Не стоит упоминать, что наличие трещин, коррозии, наволакивания металла и иных дефектов недопустимы. Если вы что-то обнаружили, то потребуются новые запчасти.
Как отремонтировать генератор самостоятельно?
В принципе, ремонт большинства неисправностей автомобильных генераторов не является чрезмерно сложным и заключается в основном в простейшем устранении причин. Такое техническое обслуживание подразумевает, что:
- все оторванные наконечники проводов припаивают на нужные места, предварительно зачистив концы наждачной бумагой;
- поврежденную изоляцию восстанавливают при помощи специальных материалов;
- ослабленные болтовые соединения затягивают.
А вот если диагностика показала, что сильно повреждена обмотка, то перемотка для генератора автомобиля неизбежна. Вообще, данная процедура сложная, поэтому, кто не уверен в своих силах, лучше довериться профессионалам. Хотя при желании перемотка может осуществляться и вами, только не поленитесь хорошо изучить этот вопрос предварительно. Нужно снять прежнюю обмотку, часто ее сжигают, и хорошенько почистить стартер стальной щеткой. Перед тем как перемотка начнется, измерьте, насколько выступали лобовые части, иначе вы рискуете, что в корпус отремонтированная деталь не влезет.
Дальше обычно считают количество витков и чертят схему, но в интернете вы можете найти уже готовый чертеж для вашей марки авто. Перемотка предполагает, что в каждый паз вы поместите кусочек изоляции. Она бывает разной, но главное, чтобы во время вязания проводки прокладки не повредились. Далее перемотка входит в финальную стадию, нам нужно лишь по указанной схеме аккуратно навязать провод. В конце аккуратно подгибаем прокладки, если они выступают за кольцо, закрепляем намотку, пропитываем специальным лаком и проверяем работоспособность.
Если техническое обслуживание проводится редко, то в какой-то момент вам придется существенно обновить агрегат. Приобрести же запчасти, необходимые для автомобильных генераторов, сегодня крайне легко. Поэтому не скупитесь, если уже тянуть дальше некуда. Все сносившиеся и вышедшие из строя подшипники и нуждаются в замене.
