Автомобильный генератор является главным источником энергии в бортовой сети и при неполадках или выходе из строя на одном аккумуляторе долго не проедешь, именно поэтому так важно контролировать работоспособность генератора. В большинстве случаев проверить генератор автомобиля своими руками не составит труда, поскольку на каком бы авто вы не проверяли, принцип один и тот же. Но все же, многие автовладельцы, часто задаются вопросом: как проверить генератор автомобиля при помощи мультиметра и подручных средств.
Как проверить работу генератора. Последовательность действий
Что нужно проверять?

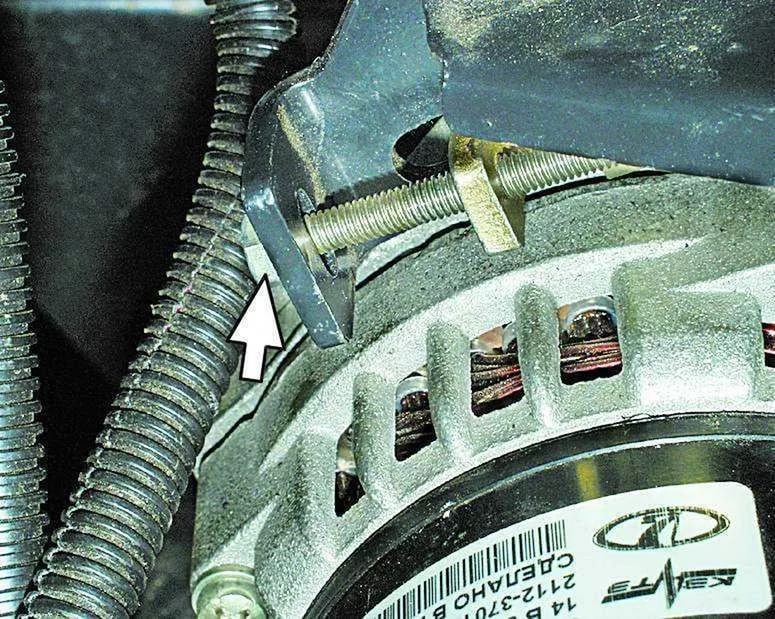

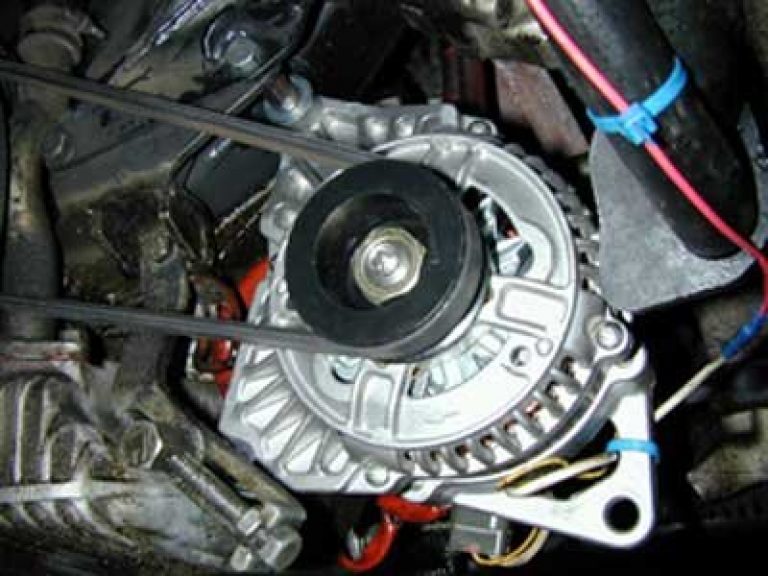

Первым делом стоит убедиться, что ремень генератора хорошо натянут, а подшипники не разбиты.
Посторонние шумы и сильно горячий генератор говорят об износе подшипников.
Затем проверить напряжение аккумулятора (в состоянии покоя и на работающем двигателе), - напряжение должно быть в пределах 12.5-12.8 В в состоянии покоя и 13.5-14.5 В на 2 тыс. оборотах двигателя. Исправный генератор должен соответствовать таким измерениям.
Визуальная проверка генератора
Категорически запрещено допускать работу генератора при отключенных потребителях.
Когда же эти данные отличаются нужно демонтировать генератор с авто и начинать проверять работу все его элементов по отдельности.
В полный комплекс проверок генератора входит:
Проверка щеток и колец;
Проверка диодного моста;
Проверка регулятора напряжения;
Проверка статора;
Проверка ротора.
Далее разберем по подробнее как проверить генератор автомобиля в гаражных условиях без специальных стендов, которые используются на сто. Будем проверять исправность отдельных узлов генератора при помощи мультиметра и лампочки.
Процесс проверки щеток и контактных колец.

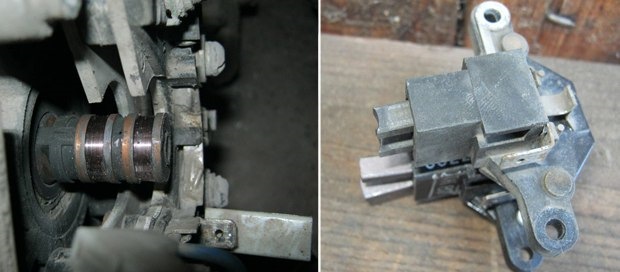

Для начала кольца и щётки визуально осматриваются и оценивается их состояние. К примеру измеряется минимальный остаток (мин. высота токосъемных щеток не мене 4,5 мм, а мин диаметр колец 12,8 мм). Кроме этого смотрят на наличие выработок и борозд.
Проверка щеток и колец статора.

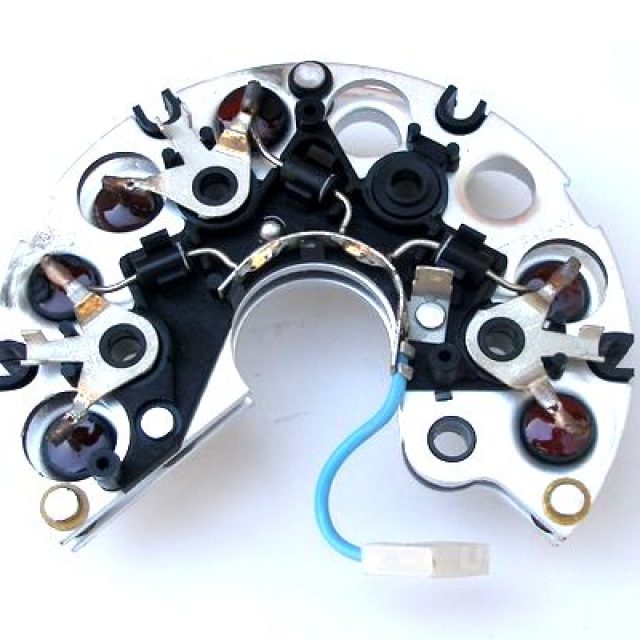

Проверка моста диодов генератора.

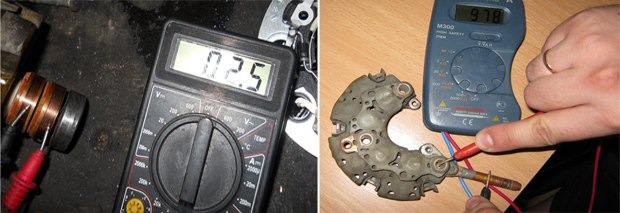

Проверка диодов производится методом замера сопротивления и выявления проводимости. Поскольку диодный мост состоит из двух пластин, то проверяем сразу одну, а затем другую. Тестер должен показывать проводимость диодов лишь в одном направлении. Теперь немного подробнее: Одним щупом тестера держим на клемме «+», а другим поочередно проверяем выводы диодов, а потом меняем местами щупы (в одном случае должно быть большое сопротивление, а другом нет). Затем точно таким же образом поступаем и с другой частью моста.
Следует заметить, что сопротивление не должно быть нулевым, так как это говорит что диод пробитый. Пробитый диод моста и тогда, когда нет сопротивления в обеих сторонах.
проверка колец и диодов генератора авто
Хотя бы один негодный диод приводит к выходу из строя всего диодного моста и дает недозаряд АКБ.
Как проверять регулятор напряжения.
Регулятор проверяется в случае недозаряда или перезарядки аккумулятора. Замер напряжения производится на оборотах оно должно находится в пределах 14,4 – 15В. Кроме этого можно проверить сопротивление конденсатора регулятора (в момент подсоединения щупов тестера оно должно уменьшаться до стремления к бесконечности). На снятом регуляторе напряжения генератора осматривают состояние щеток и производят проверку исправности при помощи лампочки 12В и постоянного напряжения. То есть к щёткам нужно подключить лампочку, а на плюсовую клемму и массу регулятора подать 12В (лампочка должна гореть, а при увеличении напряжения свыше 15В потухнуть).

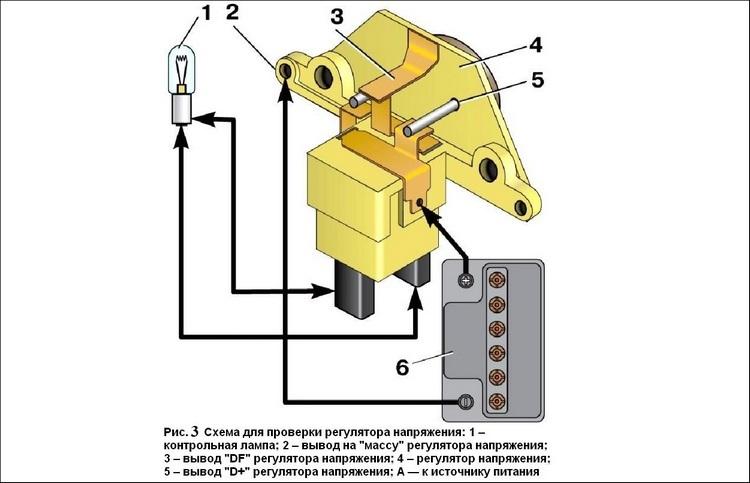

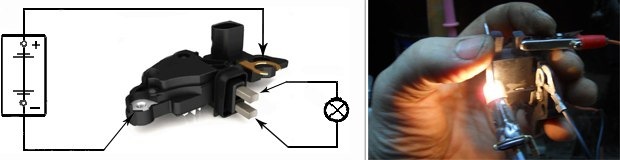

Схема для проверки регулятора напряжения
Проверка статора генератора авто
Сопротивление обмотки статора проверяется без диодного моста и меж выводами должно быть около 0,2 Ом, а помеж нулевым проводом и обмоткой до 0,3. Сильное гудение генератора во время работы говорит о замыкании обмотки статора или моста. Кроме такой проверки нужно осмотреть наличие выработок в статоре и на роторе.
Как проверить ротор автомобильного генератора.

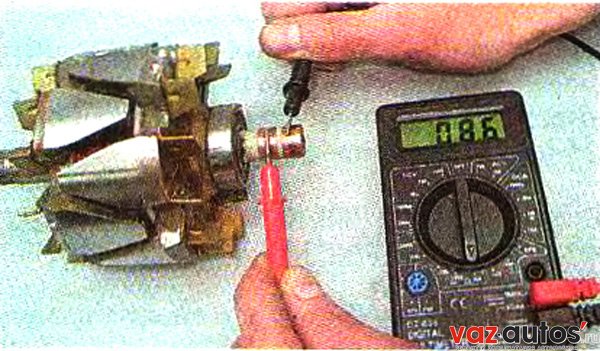

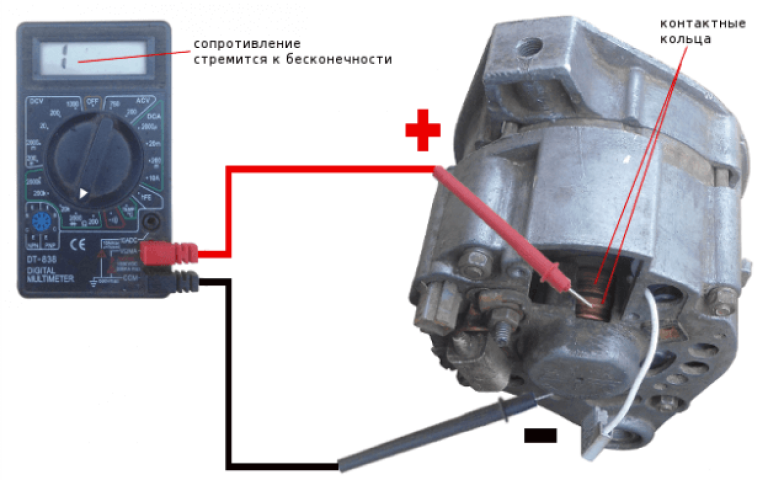

Первым шагом будет прозвонка обмотки возбуждения. Для этого на мультиметре устанавливаем режим на проверку сопротивления и измеряем его между контактными кольцами – сопротивления обмотки должно находится в пределах 2,3-5,1 Ом. Когда оно свыше – то или обрыв или же просто плохой контакт между кольцами и выводами обмотки. Малое – говорит об межвитковом замыкании. При помощи режима амперметра на мультиметре также можно проверить потребляемый обмоткой ток. Нужно подать 12В на контактные кольца и в разрыве цепи замерить – обмотка возбуждения не должна потреблять более 3-4,5 Ам. К полному комплексу можно еще добавить и проверку сопротивления изоляции ротора. И чтобы это сделать понадобится 40-ка ватная лампочка и провода (один провод от розетки на кольцо, а другой через лампочку на корпус – если все в норме то лампочка не загорится, если же нить едва накаливается значит происходит утечка тока на массу).

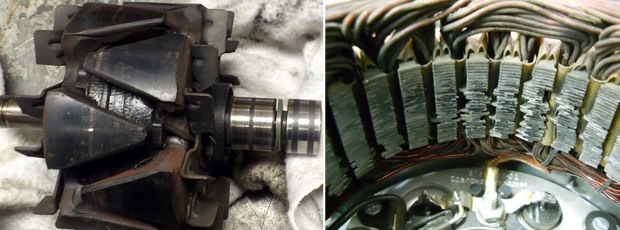

Как проверить ротор и статор генератора
Придерживаясь всех рекомендаций и последовательности проверки, в большинстве случаев, вам без проблем удастся проверить генератор автомобиля и его работоспособность своими силами, имея в своем распоряжении только один мультиметр. А вот чтобы его отремонтировать, определив неисправный узел - заменить вышедшую из строя деталь. Контролируйте натяжение ремня, состояние контактов, следите за лампочкой генератора на приборной панели и генератор прослужит вам дольше.
Генератор – это небольшая электростанция автомобиля. Он не только снабжает потребители энергией, но и . Несмотря на то, что производители аккумуляторов заявляют, что их батареи способны обеспечить работу двигателя и проехать «на АКБ» не менее 200 км, тесты показали, что ни одна батарея не «дотягивает» до заявленных показателей.
Поэтому, даже находясь в пределах города, при подозрениях о поломке генератора лучше сразу проверить его работу – иначе «севшая» из-за недостаточной зарядки батарея может воспрепятствовать запуску двигателя и сорвать тем самым планы на день.
Рассмотрим в общих чертах устройство этого узла, возможные его неисправности и их выявление на снятом генераторе, а также расскажем, как проверить генератор на машине, не снимая его.
Устройство генератора

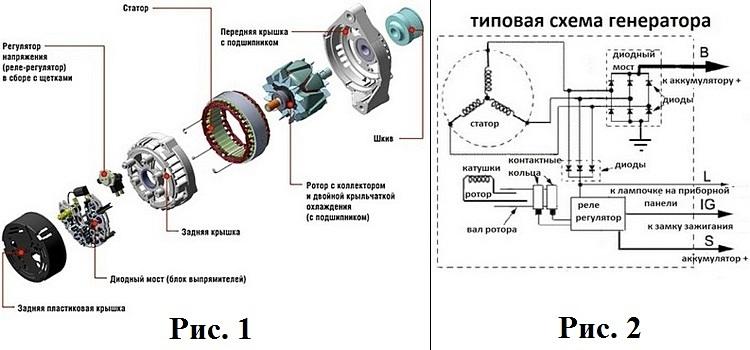

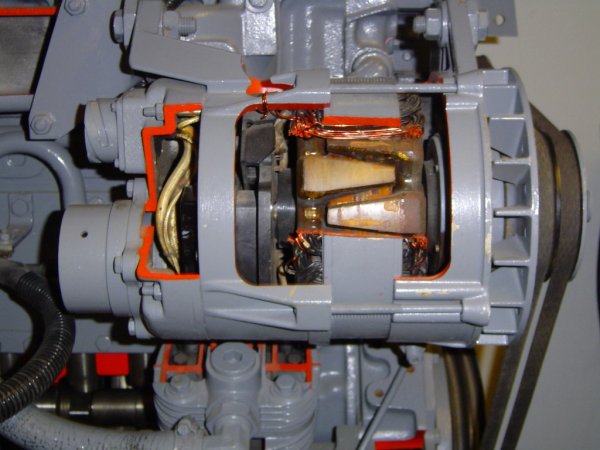

На рис.1 наглядно изображён генератор в разобранном виде, рис.2 показывает его электрическую схему.
Принцип работы его прост – шкив генератора приводится во вращение при помощи ремня, надетого также и на шкив коленвала. На современных авто этот ремень обычно передаёт крутящий момент и на другие механизмы двигателя, поэтому его принято называть сервисным.

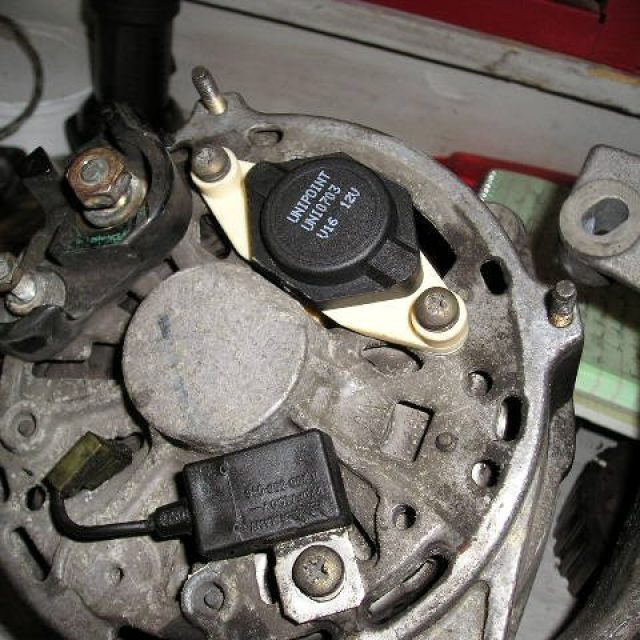

Реле-регулятор напряжения в современных генераторах компактно выполняется в одном корпусе со щёточным узлом для экономии места.
Вращающийся ротор, на обмотку которого через меднографитные щётки подаётся электрический ток (для создания электромагнитного поля), порождает ЭДС в обмотке статора, «плюсовой» вывод (на рис.2 «В») которой соединён с АКБ, а отрицательный – с «массой».
Естественно, что при увеличении числа оборотов двигателя возрастает и ток, вырабатываемый генератором. Чрезмерное напряжение может вывести из строя не только АКБ, но и большинство электрических приборов авто. Поэтому в цепь обмотки ротора устанавливается регулятор напряжения, который ограничивает подачу тока на обмотку ротора и тем самым меняет напряжение, вырабатываемое статором.
Регулятор напряжения в современных генераторах выполняется в одном изделии со щёточным узлом, благодаря применению полупроводниковых ключей – более старые модели регуляторов были релейного типа и устанавливались отдельно – из-за громоздких размеров.
Диодный мост генератора служит для преобразования переменного тока в постоянный и, как видно из рис.1, устанавливается внутри генератора.
Неисправности генератора

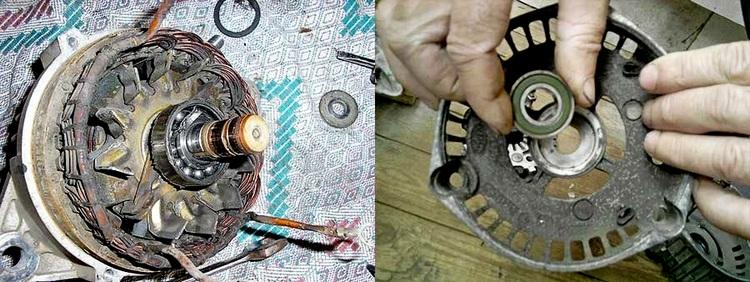

Неисправный подшипник генератора
Поломки генератора можно разделить на две группы – механические и те, что характерны для электрических приборов. Механические поломки достаточно просто диагностируются при осмотре генератора и его привода. Изношенные подшипники в самом генераторе и в натяжных роликах сервисного ремня выдают себя гудением, натяжение ремня контролируется обычно рукой. Сам сервисный ремень достаточно просто внимательно осмотреть на предмет трещин, расслоения, замасливания и т.д.
Поломки электрической части, как правило, требуют инструментального контроля (тестером, мультиметром, осциллографом) и могут быть следующими:
Самой распространенной неисправностью генератора является износ и заедание щёток.
- Износ и заедание щёток.
- Пробой или перегорание интегральной схемы регулятора напряжения.
- Неисправности диодного моста – перегорание или пробой его вентилей.
- Частичное или полное сгорание изоляции проводов обмоток ротора и статора.
Поломки могут привести не только к недостаточному напряжению, вырабатываемому генератором. Пробой схемы регулятора напряжения может, наоборот, способствовать тому, что весь ток, вырабатываемый генератором, будет поступать в бортовую сеть авто – а это может быть от 30 вольт и выше, что станет причиной перегорания электронных приборов и «выкипания» АКБ.
Как проверить, работает ли генератор, на машине
Проверка напряжения на аккумуляторе
Наиболее полную картину работы генератора даст осциллограф, но чтение осциллограмм требует специальной подготовки, а описание диагностики займёт много времени. Поэтому не будем описывать, как можно проверить генератор на машине осциллографом, а опишем более доступные способы.

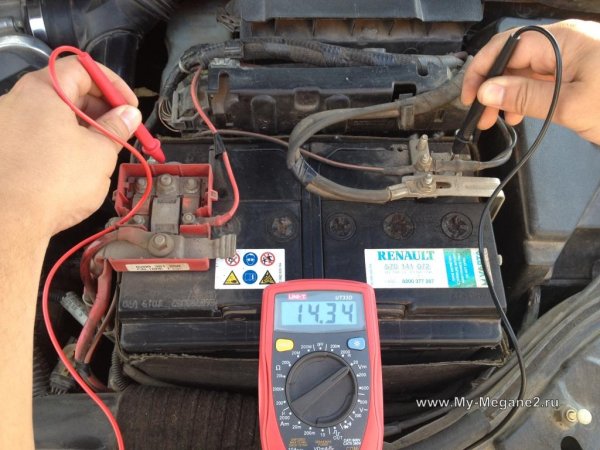

Чтобы проверить генератор не снимая его, следует замерить напряжение на клемах аккумулятора при работающем двигателе - оно должно быть около 14 вольт.

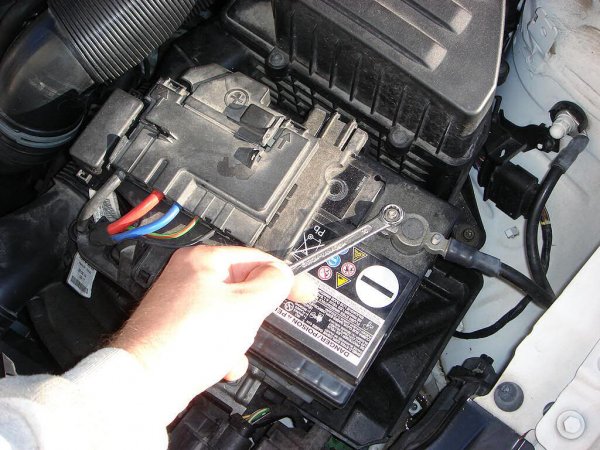

Самый простой метод заключается в снятии клеммы с АКБ при работающем двигателе – если мотор после этого глохнет, значит, генератор не справляется со «своими обязанностями». Способ эффективный и наглядный, но он хорош лишь в том случае, если регулятор напряжения старого типа – релейный. Современные полупроводники не всегда выдерживают скачка напряжения, а вентили диодного моста – работы без нагрузки, поэтому такая проверка может погубить исправную до этого электронику.

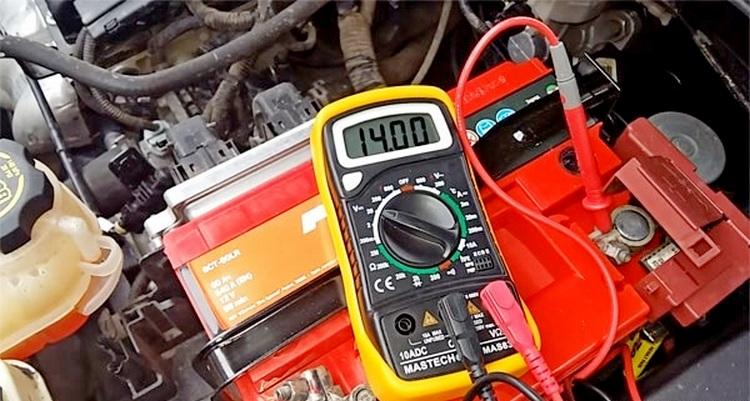

Лучше всего замерить напряжение на клеммах АКБ при работающем двигателе – оно должно составлять около 14 вольт (при отключенных мощных потребителях) на холостом ходу.
Кроме того, «недодающий» электричества генератор проявляет себя так:
- при движении с небольшой скоростью в темноте свет фар немного «подрагивает» — это неисправен регулятор напряжения;
- работа генератора сопровождается характерным «завыванием», которое усиливается при включении электроприборов, а свет фар при этом становится более тусклым – неисправен диодный мост;
- звук пробуксовывающего на шкивах сервисного ремня знаком почти всем. Проскальзывающий ремень также снижает производительность генератора.
Как проверить генератор без машины
Проверка щёток генератора
Не стоит спешить разбирать сразу весь генератор, снятый с авто. Износ щёток не является поломкой, скорее, их замену можно рассматривать, как своего рода профилактику. Проверить щётки генератора лучше всего, сняв их в сборе с регулятором – осмотр покажет не только, насколько они изношены, но и позволит выявить возможное их заедание.
Для того, чтобы проверить регулятор напряжения
генератора, недостаточно использовать только тестер или мультиметр – нужно удостовериться, действительно ли он не допускает превышения напряжения, подаваемого на щётки – и через них – на обмотку ротора.
Для проверки реле-регулятора генератора
выглядит примерно так (рис.3):
Проверка реле-регулятора напряжения
Но, используя в качестве источника питания обычный 12-ти вольтовый аккумулятор, Вы сможете лишь констатировать обрыв цепи (в случае перегорания интегральной схемы), если не загорится контрольная лампочка. Но если вместо АКБ Вы подключите регулируемый блок питания и подадите напряжение свыше 14,4 вольта, исправный регулятор должен запереть цепь, и лампочка не загорится.

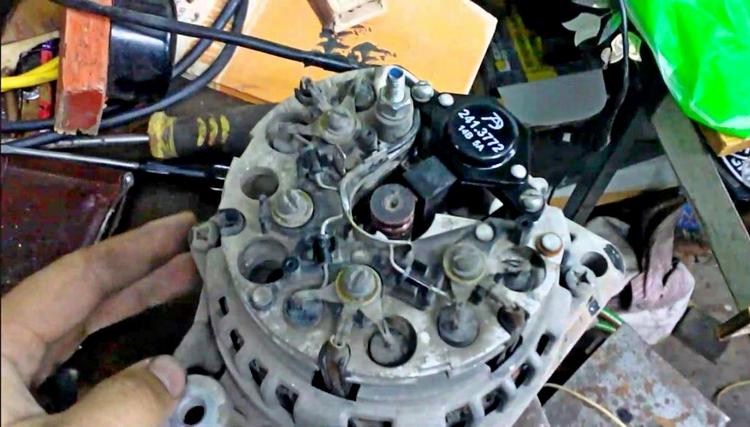

Проверка диодного моста генератора

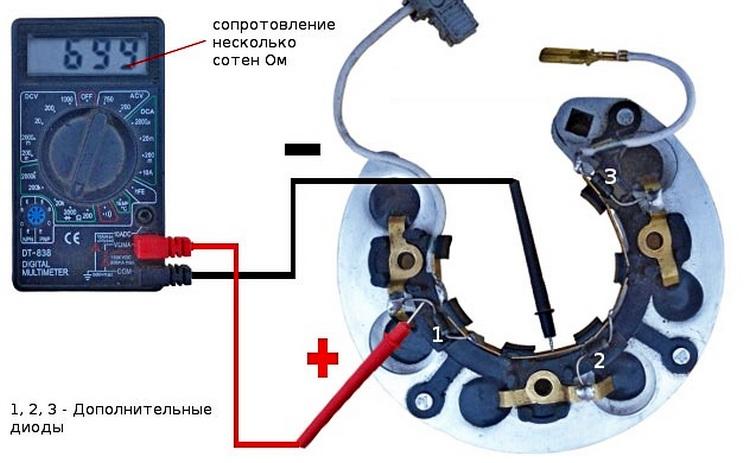

Чтобы проверить диодный мост генератора мультиметром, нужно включить прибор в режим проверки полупроводников – звуковой сигнал при подключенном в прямой полярности диоде скажет о том, что диод не перегорел. При подключении же в обратной полярности такой звук будет свидетельствовать о том, что диод «пробит». Но иногда неисправные диоды можно увидеть невооружённым глазом – случается, их разрывает пополам.
Если под рукой нет мультиметра для «прозвонки», выйти из положения поможет обыкновенная лампа накаливания.
Но если под рукой нет мультиметра, «прозвонка» моста с помощью лампы будет не менее эффективной.
Для проверки на обрыв обмоток ротора и статора, достаточно простого пробника с лампочкой, но выявить межвитковое замыкание можно лишь, замерив сопротивления омметром. Но если обмотка статора сгорела, это можно установить по потемневшей изоляции и запаху гари.
Если Вы сняли генератор, но не уверены, что сможете полноценно произвести диагностику, можете отвезти его в специализированную мастерскую, где проверку произведут на специальном стенде.
Основным источником электроэнергии в автомобиле является генератор. Он стартует одновременно с пуском двигателя, после чего вырабатывает энергию и заряжает аккумулятор. При его выходе из строя, заряда аккумулятора не хватит на долгую эксплуатацию автомобиля, поэтому водитель обязан следить за состоянием генератора.
Проблем, из-за которых генератор может выйти из строя в процессе эксплуатации, масса. Это могут быть как механические неполадки, так и электрические. Неисправность генератора также проявляется различными симптомами, среди которых наиболее распространены:
- Появление посторонних звуков, исходящих из генератора;
- Проблемы с аккумулятором: разрядка, перезарядка, выкипание электролита;
- Снижение яркости фар головного освещения при увеличении оборотов. Такая ситуация считается нормальной, если она возникает кратковременно при переключении на первую передачу с режима холостого хода на «холодном» двигателе;
- Сигнализация контрольной лампы о разряде аккумулятора во время движения автомобиля;
- Сбои в работе электроники, в том числе тусклое горение фар и слабый звуковой сигнал.
Если возникают симптомы, описанные выше, необходимо провести проверку генератора автомобиля. Диагностика, чаще всего, выполняется по четырем параметрам:
- Проверка силы тока отдачи;
- Диагностика работы диодного моста;
- Проверка регулятора напряжения генератора;
- Проверка обмоток возбуждения.
В зависимости от выявленной проблемы при диагностике, решается вопрос целесообразности ремонта генератора.
Правила безопасности при проверке генератора
Перед тем как приступать к проверке автомобильного генератора, следует ознакомиться с основными правилами безопасности, которые позволят сохранить здоровье диагносту и не вывести из строя агрегат. Базовые правила безопасной проверки и ремонта генератора следующие:
Обратите внимание: Если выполняется не только проверка генератора, но и сварочные работы с кузовом машины, необходимо перед их началом отключить генератор и аккумулятор полностью от бортовой сети автомобиля.

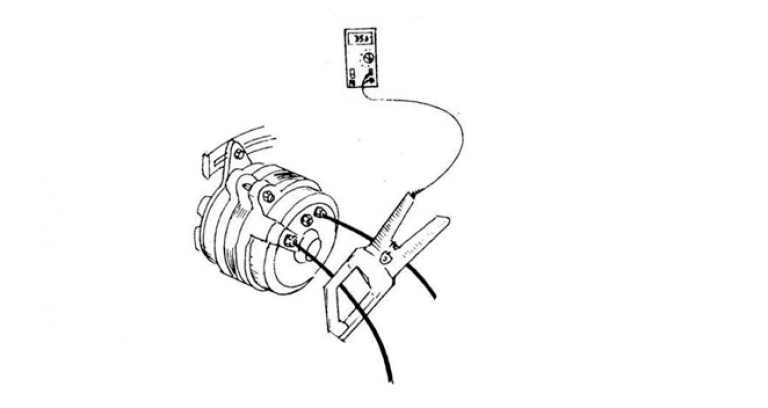

Проверка силы тока отдачи генератора
Для данной проверки генератора потребуется мультиметр, оснащенный специальным зондом для измерения силы тока, протекающей в проводе. Данный зонд выглядит как зажим, который охватывает провод, и чаще всего он поставляет в комплекте с диагностическим устройством. Чтобы проверить силу тока отдачи генератора необходимо:
- Накинуть зажим на провод, который подходит к контакту «В+» («30») генератора;
- Далее запустить двигатель и установить высокие обороты;
- После этого по одному необходимо включать электрические потребители на автомобиле – магнитолу, кондиционер, обогрев руля и другие. При включении каждого потребителя следует записывать показания с мультиметра;
- Далее необходимо замерить силу тока отдачи при включении всех потребителей вместе (которые включались в предыдущем тесте).
Когда все замеры будут получены, необходимо сравнить суммарный показатель поочередного включения потребителей и показатель мгновенного включения всех потребителей. Недопустимым считается, если показатель при мгновенном включении всех потребителей на 5 или более Ампер меньше, чем сумма при поочередном включении.
Проверка диодного моста генератора
Чтобы проверить состояние диодного моста генератора необходимо перевести мультиметр в режим измерения переменного тока. Подключите один измерительный щуп диагностического прибора к выходу «В+» («30»), а второй на массу. Напряжение при таком подключении щупов должно быть не более 0,5 Вольт. Если напряжение больше, вероятно произошло короткое замыкание диодов.
Также можно проверить диоды на пробой. Для этого отключается аккумулятор от генератора и также отключается провод, который подходит к клемме «В+» («30»). Далее мультиметр подключается между отключенным проводом генератора и «В+» («30»), после чего снимаются показания. Если ток разряда мультиметр показывает более 0,5 мА, велика вероятность пробоя диодов.
Проверка регулятора напряжения генератора
Для диагностики состояния регулятора автомобильного генератора необходимо использовать вольтметр или мультиметр в режиме вольтметра. До начала измерений нужно завести мотор, включить фары и дать поработать двигателю 15-20 минут. Само измерение проводится щупами, которые подключаются между массой и выводом «В+» («30») диагностируемого автомобильного генератора. Полученные значения записываются, после чего их необходимо сравнить с нормальными цифрами для конкретной модели автомобиля. Данные цифры можно найти в технической документации машины. Для большинства машин нормальное напряжение варьируется в диапазоне от 14 до 16 Вольт. Если имеются отклонения от норм, заданных производителем автомобиля, велика вероятность выхода из строя регулятора напряжения, в такой ситуации потребуется его замена.
Проверка обмоток возбуждения
Чтобы проверить исправность обмоток возбуждения автомобильного генератора, предварительного необходимо снять регулятор и щеткодержатель, чтобы получить доступ к контактным кольцам. Для диагностики потребуется омметр, щупы которого следует прикладывать к контактным кольцам генератора. В результате проверки сопротивление должно находиться на уровне в 5-10 Ом. Также необходимо убедиться визуально, что отсутствуют обрывы в обмотке.
Для диагностики замыкания обмотки возбуждения «на массу» потребуется соединить один щуп омметра с любым контактным кольцом, а второй приложить к статору генератора. В результате измерения на экране должно отображаться бесконечное сопротивление.
Генератор в автомобиле обеспечивает выработку электричества за счет силовой установки. Если он сломается, то в первую очередь садится аккумулятор, и в итоге машина попросту не сможет сдвинуться с места.
В данной статье рассказывается, как проверить своими руками генератор, установленный на автомашине ВАЗ-2109.
Стоит отметить, что нет разницы, какой мотор установлен на авто – инжектор или же карбюратор. В обоих случаях диагностика производится по тому же алгоритму.
Проверка
Для того чтобы определить характер поломки в домашних условиях,требуется, прежде всего, знать, как производить диагностику генератора.
Первый этап производят, не снимая устройство с машины. Всего есть несколько вариантов, но наиболее качественный – мультиметром. Правда, для этого лучше всего привлечь кого-нибудь из знакомых.
Прежде всего, нужно выяснить, способен ли выполнять свою работу регулятор напряжения. Специалисты отмечают, что наиболее часто именно из-за него генератор может не функционировать должным образом. Проблема с ним возникает из-за завышенного напряжения в электросети.
Сам генератор тестируют так:
- мультиметр выставляют на вольты;
- запускают силовой агрегат;
- измеряют напряжение на батарее и на клеммах генератора.
В норме прибор покажет от 14 до 14,2 вольт. После этого потребуется выжать педаль газа – рост напряжения не должен в таком случае превышать половины вольта.
Увеличение этого показателя свидетельствует о том, что работоспособность генератора нарушена. Скорее всего, потребуется замена реле напряжения.
Кроме того, можно еще действовать таким образом:
- двигатель запускают и дают поработать немного;
- нажимают газ и доводят коленвал до 3-х тысяч оборотов;
- включают фары (дальний свет);
- нагрев заднего стекла;
- вентилятор печки.
При такой нагрузке на батарее должно быть напряжение более:
- 13,2 вольт (тип генератора – 9402.3701);
- 13,6 (37.3701).
Отличные от нормативных показатели свидетельствуют о:
- неисправности обмоток;
- выходе из строя регулятора напряжения;
- поломке щеток.
Чтобы исключить из списка регулятор, требуется обесточить все приборы,кроме фар, и замерить напряжение повторно. Если указанный узел исправный, то показатели будут такими:
- для 37.3701 – до 14,6;
- для 9402.3701 – до 14,7.
Диодный мост
Данный узел является обычным выпрямителем. В его составе 6 диодов. Половина их приходится на «минус» (масса подключена к катоду), другая, соответственно, на «плюс» (анод). Проверка мостика производится тестером, переведенным в звуковой режим. В нем работать будет здесь гораздо удобнее.
Необходимо прозвонить каждый диод по отдельности в разных направлениях. Но в норме сигнал прозвучит только один раз. Если писк слышится в обоих случаях – деталь нужно заменить. Впрочем, на самом деле проще всего установить полностью новый мост – он не так уж и дорого стоит.
Проверка генератора
Основные элементы генератора следующие:
- статор;
- якорь;
- щетки.
Статор представляет собой цилиндр из стали, скрывающий обмотку. Чтобы проверить, не произошел ли ее обрыв, потребуется в первую очередь снять диодный мостик.
Прежде всего, его нужно осмотреть на предмет внешних повреждений. Снятый генератор разбирают и обследуют. На статоре не должно виднеться никаких следов перегрева или других механических дефектов. Здесь тестер переключается на измерение сопротивления. Затем проверяют, есть ли изоляция между корпусом генератора и обмоткой. Чем выше будут результаты, тем лучше – это говорит об отсутствии пробоя. Когда же показатели достигнут только 50 кОм – заменить узел придется.
С помощью тестера также можно убедиться и в исправности якоря. На его концах находятся кольца, которые контактируют с графитовыми щетками. Якорь требуется достать из генератора и посмотреть, не повреждены ли подшипники или обмотка. Последнюю прозванивают тестером, установив щупы между кольцами – показатель не должен превышать нескольких Ом.
Если щетки имеют заметный износ – то их меняют на новые.
Основные неисправности
Достаточно часто наблюдается следующая картина – зажигание включено, но лампочка генератора на панели не горит. Обычно это свидетельствует о том, что:
- произошел обрыв проводки;
- перегорел предохранитель.
В таком случае проверяют все кабели, идущие от генератора. При обнаружении поврежденного проводка его заменяют.
Также случается, что:
- лампочка не горит;
- батарея быстро садится,даже если зарядку только что произвели;
- однако остальные контролирующие приборы работают в штатном режиме.
Все эти признаки совершенно однозначно указывают на неисправность именно генератора. Здесь возможно, что:
- замкнуло диод;
- был утрачен контакт на обмотке;
- поломалось реле тяговое;
- пришли в негодность держатели щеток.
Впрочем, достаточно часто происходит всего лишь обрыв провода между генератором и приборной панелью или перегорание лампочки.
Если лампа горит при включенном зажигании, и аккумулятор получает заряд, то следует обратить внимание на исправность регулятора напряжения.
При запущенном двигателе индикация светится слишком сильно или, наоборот, чересчур слабо. Здесь, возможно, проблема кроется в малом натяжении приводного ремня. В норме он не должен поддаваться при нажиме пальцем более чем на 10 миллиметров. Также заменить его придется, если на поверхности будут заметны невооруженным взглядом следы значительного износа.
Иногда генератор не работает из-за того, что обмотка статора замкнулась на массу либо произошел разрыв электрической цепи.
Кроме того, на якоре порой отходят выводы колец контактных от обмотки. Их можно припаять на место.
Громкий шум, издаваемый генератором, скорее всего, свидетельствует о выходе из строя подшипников.

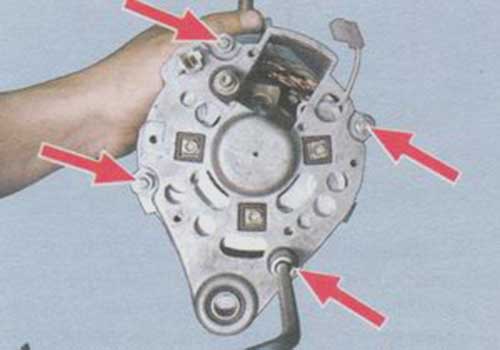

Демонтаж генератора
Прежде всего, требуется отключить батарею, чтобы полностью обесточить электросеть автомобиля.
- отключают от генератора все провода;
- ослабляют гайки, удерживающие его на месте;
- прибор приподнимают и снимают ремень;
- полностью откручивают винты фиксирующей планки от блока цилиндров;
- под мотором находятся болты, крепящие кронштейн – их требуется удалить;
- генератор вынимают.
Генератор является основным источником тока, питающим электроприборы автомобиля. Неисправность автомобильного генератора влечет за собой недостаточную зарядку аккумулятора, что приводит к падению напряжения, обесточиванию и полной остановке работы электроприборов. По этой причине необходимо регулярно проверять исправность генератора и незамедлительно реагировать на неполадки в его работе.
Содержание статьи:
На снижение работоспособности и выход из строя генератора могут указывать различные признаки и симптомы. Основными из них является появление шумов разного характера, исходящих от генератора, недостаточный заряд аккумулятора или его полная разрядка. В случаях недостаточной зарядки аккумулятора автомобиль либо невозможно завести, либо через некоторое время работы его двигатель может заглохнуть. Это также может свидетельствовать о том, что аккумулятор отслужил срок своей эксплуатации.
Признаки механических повреждений генератора
О наличии механических повреждений генератора можно узнать по характеру издаваемых им звуков во время работы. Это могут быть скрипы, свисты, дребезг, вой, стук. Чаще проблема в этом случае заключается в износе или недостаточной смазке подшипников. Если после замены смазки подозрительные шумы не пропадают, возможно, потребуется полная замена подшипников.
Наличие посторонних шумов также может быть следствием межвиткового замыкания обмотки статора. Подобным образом проявляется неисправность соединений и контактов, замыкание обмотки на корпус. Все это говорит о неполадках взаимодействия деталей при работе генератора. Выявить их можно путем визуального осмотра механизмов. При этом легко обнаружить нежелательные замыкания обмотки, плохие контакты и соединения. В зависимости от степени выявленных неисправностей можно принять решение о возможности их устранения самостоятельно или обращении за помощью к специалистам.
Диагностика напряжения генератора автомобиля
Причины неисправной работы генератора могут заключаться не только в механических повреждениях его деталей. Для их обнаружения следует также проверить показатели его напряжения на выходе. С этой целью необходимо использовать электроизмерительные приборы. Иногда для этого применяются омметры или многофункциональные тестеры – мультиметры.
Однако чаще всего достаточно использовать вольтметр. Его надо подключить к клеммам различных полюсов батареи аккумулятора и запустить двигатель автомобиля.
Напряжение на клеммах аккумулятора при запуске двигателя не должно быть менее 8 Вольт. При этом точность измерений будет выше, если проводить их при окружающей среде температурой от +20 C и уже прогретом двигателе автомобиля.
После фиксации показателей при запуске двигателя, следует постепенно увеличивать его обороты до 3000 в минуту. При достижении такой нагрузки нужно вновь учесть показания вольтметра. Фиксация замеров менее 12,5 Вольт станет свидетельством неисправности генератора и необходимости его ремонта.
Неисправный генератор необходимо демонтировать, отсоединив его вначале от аккумуляторных клемм. Потом следует открутить отверткой крепления регулятора напряжения. После этого внимательно осмотреть и определить степень изношенности щеток генератора, а также его контактных колец и очистить их в случае наличия нагара. Часто причина потери работоспособности генератора заключается в неисправности регулятора напряжения. Поэтому его необходимо периодически проверять и менять в случае обнаружения неполадок.
После устранения неполадок исправный генератор монтируется в порядке, обратном его демонтажу. Конечным действием этого процесса должно быть осторожное подсоединение массы.
После монтажа генератора следует вновь проверить показатели напряжения на полюсах аккумуляторной батареи. При работе двигателя на 3000 оборотах в минуту они должны варьироваться от 13,5 до 14,5 Вольт. Эти значения означают, что работоспособность генератора восстановлена, и он исправен.
Проверка регулятора напряжения
Следующей стадией диагностики будет проверка стабилизации напряжения. Для этого следует включить автомобильные фары дальнего освещения и при помощи вольтметра измерить напряжение на полюсах батареи. Отклонение значений, не превышающее 0,4 Вольт от прежних измерений при запуске двигателя, указывают на исправность генератора. Отклонения в большую сторону свидетельствуют о нестабильной работе генератора, поиски причин его неисправности придется продолжить.
Проверка цепей электропитания автомобиля
Дальнейший поиск причин потери работоспособности генератора заключается в проведении диагностики цепей энергоснабжения автомобиля. Для этой цели также понадобится измерительный электроприбор. С его помощью вначале необходимо проверить диодный мост. Вольтметр в этом случае подсоединяют к клеммам генератора и массы. Значения прибора, превышающие 0,5 Вольт, означают неисправность диодов. Чтобы определить их пробой, следует подсоединить измерительный прибор между выводом «30» и отключенным соединительным проводом генератора. Приемлемым при этом является сила электротока менее 5 мА.
Затем проверяется регулятор напряжения. Двигатель при этом следует прогреть около четверти часа на средних оборотах. При этом все осветительные приборы автомобиля должны быть включены. Поле этого производят замеры на массе и выводе «30». Оптимальные показатели прибора в данном случае могут отличаться в зависимости от типа и марки автомобиля, что можно узнать из его технических характеристик.
Также от модификации автомобиля и его параметров зависят показатели регулируемого напряжения, измерить которое можно при подсоединении тестера к аккумулятору. Такое измерение производится на максимальных оборотах работы двигателя со всеми включенными электроприборами автомашины.
Исправность обмотки возбуждения проверяется путем измерения ее сопротивления. Для этого можно воспользоваться мультиметром или омметром. Вначале такой операции снимают регулятор напряжения и щеткодержатель. Визуально осматривается обмотка и ее целостность, в случае необходимости зачищаются контактные кольца. Измеритель подсоединяют к кольцам. Оптимальное сопротивление исправных деталей должно составлять от 5 до 10 Ом.
Мультиметр необходим при диагностике замыкания на массу. Для этого ставим тестер в режим "прозвона", одним щупом касаемся корпуса якоря, в вторым - контактного кольца. Все просто: не звенит - исправен, звенит - неисправен.
Заключение
Руководствуясь этими рекомендациями диагностику автомобильного генератора вполне можно провести самостоятельно. Для этого понадобятся лишь определенные навыки владения простейшими инструментами при демонтаже и монтировании, а также использования электроизмерительных приборов. Однако для более точной проверки и тщательной диагностики следует обращаться в сертифицированные автосервисы, квалифицированные специалисты которых с помощью специального оборудования быстро выявят и устранят все неполадки в работе генератора.
Видео: как проверить генератор
