Современные газовые котлы — это достаточно сложное оборудование, оснащенное контрольной электроникой. Если раньше газовый котел как максимум имел систему пьезорозжига и аварийный клапан, управляемый термопарой, для перекрытия газа после угасания пламени, то сейчас контрольная электроника котла не только регулирует подачу газа к горелке, но и при угасании пламени повторно разжигает его при помощи подключенного к умножителю напряжения электрода.
Использование электронного контроля позволило сделать газовые котлы полностью автономными, не требующими участия человека для регулировки и поддержания горения. Но одновременно с этим котлы стали энергозависимыми — при отключении электричества в сети отключится и котел .
Для поддержания работоспособности настенных и напольных газовых котлов используются либо мощные источники бесперебойного питания, либо автономные генераторы.
Предлагаем посмотреть полезный материал на данную тему
Виды и выбор генераторов
Современные генераторы различаются, в первую очередь, по применяемому топливу.
- дешевы и при небольших габаритах двигателя позволяют развивать достаточную мощность.

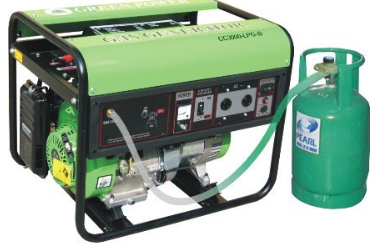

- по устройству мало отличаются от бензиновых. Двигатель может использоваться тот же, но вместо карбюратора его питание будет осуществлять газовый смеситель. Более мощные используют турбину вместо поршневого двигателя. Большинство газовых установок с поршневыми двигателями либо двухтопливные (то есть могут работать и на бензине), либо и вовсе усовершенствуются из чисто бензиновых. Выбирая генератор для газового котла, следует обратить пристальное внимание на этот класс техники, так как использовать то же топливо, что и котел, не только экономно, но и удобно в эксплуатации: не нужно пополнять запас бензина в баке и следить за его свежестью. Кроме того, ресурс поршневого двигателя при работе на газу по ряду причин больше, чем при использовании бензина: не нарушается смазка стенок цилиндра (газ неспособен смывать масляную пленку), практически не образуется нагар.

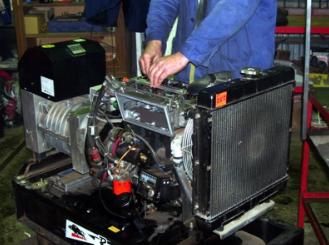

- раскрывают свой потенциал только в мощных установках длительного использования, так как дизеля гораздо сложнее и дороже бензиновых и газовых двигателей.
Сама генераторная установка может работать как по синхронной, так и по асинхронной схеме.

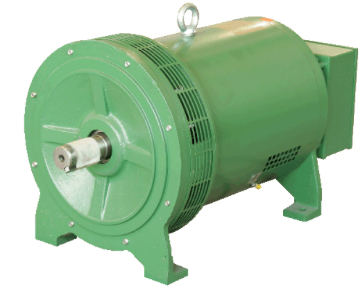

- Ротор синхронного генератора имеет обмотку возбуждения, ток в которой регулирует степень его намагниченности и соответственно напряжение на выходе генератора. Важное достоинство синхронных генераторов — это простота регулировки напряжения и их быстрая реакция на резкие скачки нагрузки. Проблемы с ресурсом из-за наличия на роторе коллекторных колец, изнашиваемых при трении об щетки, и необходимости замены самих щеток, сейчас решены изобретением бесщеточных синхронных генераторов, хотя они и ощутимо дороже обычных.
- имеют постоянно намагниченный статор, а значит, имеют меньшую стабильность выходного напряжения. При резких скачках нагрузки они дают заметную и длительную просадку напряжения. При обеспечении газового котла и циркуляционных насосов системы отопления это неприемлемо — одновременное включение котла и насосов приведет к тому, что напряжение на выходе генератора просядет ниже порога работоспособности котла, и он не разожжется.
Также нужно отметить набирающие популярность . Их достоинство — это меньшая шумность при работе на малых нагрузках и меньший расход топлива, так как в отличие от обычных генераторов, где для соблюдения заданной частоты переменного тока двигатель должен вращаться со строго определенной частотой, в инверторных генераторах выдаваемый ими ток выпрямляется, а затем стабилизируется и оконечным каскадом инвертора преобразуется вновь в переменный, с заданным напряжением и частотой. Но, кроме большей цены по сравнению с приборами традиционной схемы, инверторные применительно к нашему случаю имеют следующие минусы:
- Электроника газовых котлов чувствительна к форме и частоте питающего напряжения. Дешевые инверторы дают сигнал, заметно отличающийся от идеальной синусоиды, что может вызвать нарушение работоспособности котла.
- Еще больше точность выходного сигнала влияет на работоспособность электродвигателей циркуляционных насосов — их большая индуктивность сразу даст увидеть отклонение формы питающего напряжения гулом при работе и перегревом как инвертора, так и двигателей, при одновременном росте потребления электричества.
- В-третьих, насосы имеют значительный и длительный пусковой ток, так как включаются сразу под нагрузкой. Это потребует выбрать дорогой инверторный генератор с большим запасом по мощности, так как менее мощный инвертор автоматически отключится при перегрузке.
Следовательно, можно заключить: при выборе автономного генератора, обеспечивающего непрерывную работу газового котла и циркуляционных насосов отопления, в первую очередь стоит рассматривать газовые или двухтопливные генераторы с классическими синхронными генераторами.
Предлагаем посмотреть обзор устройства от Russian Engineering Group , речь о котором пойдет ниже в тексте
Достойны внимания такие распространенные модели, как:
Обзор вышеперечисленного в видео
Установка и эксплуатация

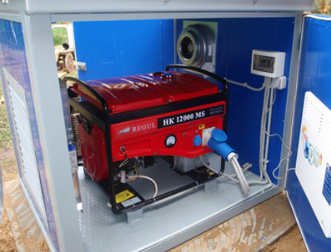

Автономность газового котла подталкивает купить генератор с устройством автозапуска — в этом случае при отключении питания восстановление работоспособности отопительной системы произойдет автоматически, хотя такая установка и обойдется дороже. Подключение в таком случае максимально просто: вход устройства АВР (автоматического ввода резерва) включается в электросеть, к выходам АВР подключаются циркуляционные насосы и котел. Функционирование системы полностью автономно.
При ручном запуске генератора наиболее удобным будет размещение на стене у котла двух рядов розеток: верхний ряд подключите к электросети, второй — к выходу электрогенератора, а после запуска и прогрева двигателя просто переподключите нагрузку из одного ряда в другой. Причем первыми нужно включать насосы, а отключать — последними, так как при этом возникают сильные скачки напряжения, вредные для управляющей электроники котла.
Не подключайте дополнительные стабилизаторы напряжения между выходом генератора и котлом — это может привести к неадекватной работе встроенного в генератор регулирующего устройства.
Возможные неисправности
При подключении котла к генератору часто возникают проблемы — неправильная работа либо уход его в защитный режим. Почему это происходит, если генераторная установка полностью исправна?
- Многие современные газовые котлы (Baxi Main Four, Baxi Slim HPS) являются фазозависимыми , то есть в питающей их розетке должны быть строго установленные фаза и нейтраль. В то же время на выходе бензогенератора оба провода — фазные. При использовании синхронного генератора один из его выходов достаточно будет заземлить, в то время как инверторный прибор потребует применения разделительного трансформатора с заземленной вторичной обмоткой. Заземление выходной розетки должно совпадать с расположением нейтрали на вилке питания котла.
- Кроме того, электроника управления котлом может давать сбои при отклонении напряжения питания и его частоты от заданных. Для минимизации влияния скачков напряжения всегда подключайте котел после насосов, а отключайте первым. Если он упорно отказывается работать даже при стабильном напряжении, проверьте частоту, которую выдает генераторная установка — возможно, ее потребуется подстроить при помощи регулятора оборотов двигателя бензогенератора.
Учитывая указанные выше нюансы, выбор генератора для газового котла не должен вызвать больших затруднений.
При этом во время покупки стоит сразу оговорить с продавцом либо менеджером магазина возможность возврата генератора, если он не сможет правильно работать с Вашим оборудованием (сильные отклонения формы и частоты сигнала, нестабильное напряжение).
Инверторный генератор для газового котла просто необходим для того, что бы быть уверенным в том, что перебои с электроэнергией ни в коем случае не повлияют на работу дорогого оборудования. Такие генераторы – залог бесперебойной работы котлов импортного производства, в которых установлена сверхточная и чувствительная автоматика. Выход из строя этой автоматической системы грозит покупкой нового котла.
Устройство и специфика работы инверторного генератора для газового котла
Инверторный генератор для газового котла имеет встроенный блок – электронный стабилизатор, который способен вырабатывать абсолютно точную синусоиду. Благодаря именно этому свойству такие генераторы стоят довольно дорого. Особенное, исключительное свойство инверторных генераторов дает возможность применять их для работы с разнообразными моделями котлов, которые могут исправно работать только в том случае, если напряжение идеально подходит для функционирования дорогого оборудования.
Генератор для котла отопления можно смело назвать мини электростанцией, которая имеет удачное техническое решение и не создает неудобств для обитателей дома. Все эти генераторы имеют компактные размеры, не очень большой вес и способны работать автономно определенное количество времени. Генератор для котла отопления – это лучшее решение для тех, кто хочет что бы оборудование работало без перебоев.
Покупка инверторного генератора для газового котла: сложности выбора
Прежде чем купить генератор нужно хорошо изучить его технические свойства и характеристики, а лучше всего посоветоваться со специалистом. Существует отличительная особенность данного вида генераторов от обычных бензиновых, в них отсутствует маховик, который очень объемный и это дает возможность значительно уменьшить вес оборудования. По экологическим функциям они так же опережают другие марки преобразователей тока. Они совершенно не представляют опасности для здоровья людей и безопасны в эксплуатации.
Электрогенераторы для фазозависимых котлов должны иметь фазу , которая выражена очень четко. Подключение котла нужно производить строго по инструкции. Электрогенератор может использоваться таким фазозависимым оборудованием как котел. У фазозависимых котлов очень важно соединить «ноль» с землей, без этого не будет работать датчик пламени. Если генератор подключается в автономном режиме, тогда нужно знать точно где находится «ноль» котла и позаботиться о его заземлении. Электрогенераторы для фазозависимых котлов не требуют особого обслуживания, они просты в работе. Без них у вас не будет гарантии, что газовый котел будет работать исправно долгие годы.
Делая свой выбор в пользу данной продукции вы обезопасите себя от поломок дорогостоящего газового оборудования. Внимательно отнеситесь к выбору и установке инверторного генератора для газового котла и тогда оптимальное функционирование аппаратуры вам гарантировано.
Бензогенератор для газового котла позволяет решить сразу несколько разных задач в зависимости от условий, при которых планируется эксплуатировать такую технику. Но прежде всего основная функция – это работа в автономном режиме и обеспечение потребителя электроэнергией. В случае с отопительным оборудованием бензогенератор для питания газового котла решает задачу электроснабжения на постоянной основе.
Подробнее о назначении
Техника такого рода функционирует на базе топлива, в данном случае, бензина. Задачи, которые можно решить с ее помощью:
- Организация автономного электроснабжения на постоянной основе;
- Резервная система подачи электричества;
- Обеспечение потребителя электроэнергией для организации бесперебойного питания отдельных приборов, как это делает бензиновый генератор для подключения газового котла.
Особенностью электросетей является нестабильное напряжение, в результате чего происходят скачки. Особенно опасна эта ситуация для чувствительного оборудования. Автоматика отопительных газовых котлов зачастую страдает именно по этой причине. Чтобы избежать частых поломок в дальнейшем некоторые пользователи напрямую подключают котел к генератору.
Разновидности устройств и особенности функционирования
Технику такого рода различают по нескольким параметром, в частности, по типу двигателя:
- Однотактный;
- Четырехтактный;
Первый вариант чаще всего применяется в конструкции маломощного генератора на бензине, второй тип более распространен.
По выходному напряжению различают однофазные и трехфазные устройства. Преимущество последних заключается в том, что к ним можно подключать как трехфазные, так и однофазные сети.
Такой узел, как генератор в генераторе или его еще называют альтернатор, встречается в двух исполнениях:
- Асинхронный;
- синхронный.
Второй из названных тип отличается рядом преимуществ и конструктивными особенностями, в частности, наличием обмотки. Асинхронный альтернатор более прост по конструкции, не имеет обмоток, но в эксплуатации отмечается повышенная восприимчивость к любым нагрузкам.
Газовый комплект для подключения
Чтобы обеспечить беспроблемное подключение и дальнейшее функционирование отопительного оборудования, необходимо выполнить правильное подключение. Для этого желательно приобрести мини-электростанцию, что позволит выдавать напряжение с правильной синусоидой. Если выбран недорогой генератор, тогда для стабилизации внешнего напряжения задействуется такое устройство, как стабилизатор. Но производить подключение генератора следует, минуя данный прибор.
Сегодня существует возможность несколько изменить конструкцию такого оборудования, используя для этого газовый комплект для демонтажа бензогенератора. Для выполнения этой работы нужно либо иметь определенные знания, либо воспользоваться услугами мастера. Если в точности следовать инструкции по демонтажу некоторых узлов конструкции и усовершенствованию механизма с использованием элементов из набора, то вполне реально самостоятельно перевести устройство с жидкого топлива на газ. Некоторые компании-поставщики электрооборудования предлагают купить газовый комплект для подключения бензогенератора в среднем по цене 8 500 руб.
Критерии выбора
Учитывая, что основная задача, которая будет реализовываться посредством генератора, уже определена – подключение к отопительному оборудованию, то половина дела уже сделана, так как для выполнения этой задачи необходимо выбрать устройство, которое обеспечит стабильное выходное напряжение. Безусловно, лучше всего в данном случае приобрести мини-электростанцию. Однако техника такого рода намного дороже маломощных генераторов. Но и в них также имеется регулятор напряжения.
Смотрим видео, критерии выбора:
Если было решено купить более простую модель, тогда следует обратить внимание на следующие параметры:
- Мощность. Чем она больше, тем более производительным будет устройство, но вместе с тем повысится и расход топлива. Отсюда вытекает, что необходимо подбирать технику с достаточно емким топливным баком. Некоторые пользователи предпочитают использовать бензиново-газовый генератор, то есть универсальную модель. Для реализации такой затеи понадобится несколько видоизменить конструкцию бензинового устройства.
Спрашивается, а почему сразу не купить газовую модель? Дело в том, что бензиновые приборы обладают рядом преимуществ: малая стоимость, простота в обслуживании, относительно невысокий уровень издаваемого во время работы шума, удобство транспортировки. Поэтому данный вариант предпочтительнее, к тому же из него довольно легко сделать бензиново-газовый автономный генератор.
Надежность двигателя. Как уже упоминалось, важно, чтобы отопительное оборудование работало без перебоев и скачков напряжения, что негативно влияет на автоматику. Поэтому важно подобрать модель устройства с мощным двигателем известного производителя.
Таким образом, работа газового котла от автономного бензогенератора может стать выходом из ситуации, если регулярно наблюдаются скачки напряжения или происходят аварийные ситуации с отключением электроэнергии. Но при всех положительных моментах этого решения не всегда можно его реализовать, особенно, если генератора выбран самый простой.

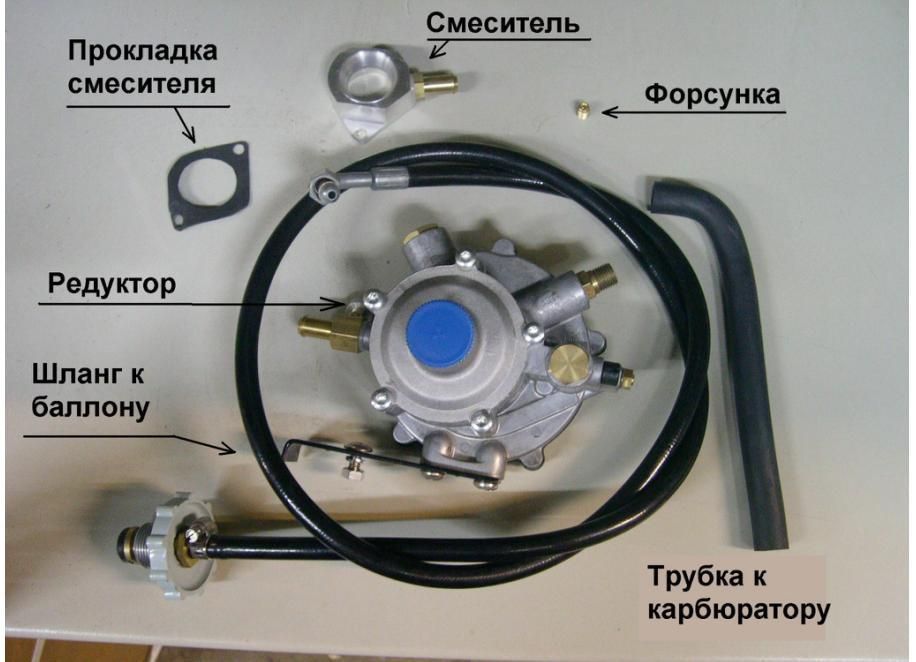

Комплектующие элементы и материалы для подключения котла
Как выше упоминалось, некоторые пользователи после приобретения бензинового устройства, используя специальный комплект, видоизменяют исходную конструкцию. Это позволяет значительно экономить топливо (до 40%). Поэтому такая тактика весьма распространена. Чтобы получить на выходе бензиново-газовый автономный генератор, необходимо выполнить следующие действия:
- Заменить бензиновый жиклер на газовый, оба элемента отличаются между собой диаметром отверстия – у последнего варианта он меньше;
- Установить «смеситель»;
- Установить газовый редуктор для универсального бензогенератора.
В результате получится более совершенное устройство, которое по-прежнему будет надежным в работе, но при этом позволит экономить на расходах, так как генератор для котла эксплуатируется на постоянной основе.
Обзор моделей
Ориентируясь на мощность и надежность двигателя, можно обратить внимание не модель Вепрь АБП 4,2-230 Вх-БГ. Привлекает исполнение двигателя – Honda GX 270, а также объемный бак – 25 л. Мощность устройства составляет 4 кВт. Однако это не самый дешевый вариант, так как стоимость в среднем составляет 54 000 руб.
Смотрим видео о модели Вепрь:

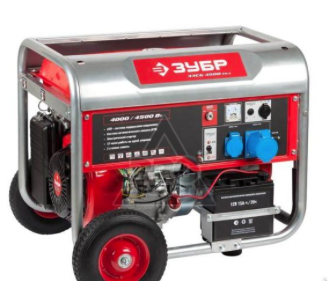

Бензогенератор для котла марки Бакси, в частности, можно выбрать несколько менее дорогой. Например, Hitachi E50 по цене 44 000 руб. Его мощность 4,2 кВт, емкость бака – 21 л, но несколько больший расход топлива в час – 2,6 л. В качестве альтернативы можно выбрать устройство Huter DY2500L. Его стоимость составляет 18 000 руб., но топливный бак заметно менее вместителен – всего 12 л, а мощность составляет 2 кВт.
Модель Hitachi E50
Бензиновый генератор не всегда удается подключить к отопительному оборудованию с первого раза. Основная причина этого – неидеальная синусоида напряжения. Если использовать дорогостоящее оборудование, например, электростанции, тогда проблем не возникнет.
В остальных случаях следует быть готовым к тому, что при подключении к генератору техника будет работать исправно, кроме котла. Для решения проблемы используйте стабилизатор сети, но подключать его после генератора нельзя, возникнет конфликт оборудования.
При установке генератора следует заземлить котел. Параллельно решается вопрос отвода выхлопа. Замечено, что отвод газов от автономного генератора при использовании жидкого топлива требуется в обязательном порядке, тогда как в случае с бензиново-газовым устройством этот вопрос не столь актуален, учитывая, что на выходе образуется бездымный, чистый выхлоп.
Таким образом, при покупке правильного генератора, который выдает идеальную синусоиду напряжения, вполне можно реализовать подключение котла к автономному источнику электроэнергии. Важно лишь подобрать надежную модель бензинового генератора.
2
, средняя оценка: 2,50
из 5)
На сегодняшний день большинство моделей газовых котлов являются энергозависимыми устройствами. Статистика утверждает, что основная причина поломки котлов – нестабильное электроснабжение. Автоматическая часть отопительных приборов очень страдает от перепадов напряжения в электросети. В качестве решения проблемы можно наладить резервное питание котла от бензогенератора.
Какой генератор выбрать
Бензогенератором называют устройство, работающее на бензине и осуществляющее выработку электрической энергии.
В конструкцию агрегата входят двухтактный либо четырехтактный двигатель, а также генератор, асинхронный либо синхронный. Он преобразует механическую энергию, переданную двигателем, в электрическую.
Разница между синхронным и асинхронным генераторами – в наличии обмоток. Они есть на якоре синхронного генератора. Среди его преимуществ – устойчивость к кратковременным нагрузкам и способность более точно поддерживать напряжение в электросети. Недостаток – щетки при эксплуатации могут перегреваться и выгорать.
Асинхронный генератор обходится без обмоток. Конструкция такого прибора проще, корпус надежно защищает внутренности от пыли. Однако такой агрегат восприимчив к пусковым нагрузкам.
В сравнении с аналогами, как газовыми, так и дизельными, бензогенератор имеет несколько преимуществ:
- Небольшая стоимость;
- Мобильность. Благодаря относительно небольшому весу, прибор достаточно легко транспортировать с места на место;
- Легкость в обслуживании и эксплуатации;
- Малый уровень шума в процессе эксплуатации;
- Экологичность.
Стоит учесть, что стоимость подобных электростанций в десятки раз превышает цену резонансного фильтра. Потому главными критериями, в соответствии с которыми выбирается бензогенератор, можно считать уровень выдаваемой мощности, уровень качества, а также надежность устройства.
В последнее время значительную популярность получили инверторные электростанции. Габариты таких устройств примерно в полтора раза меньше, чем у стандартных моделей. В конструкцию включается специальный инверторный блок. Используя метод широтно-импульсной модуляции, он трансформирует переменный электроток в постоянный.
После этого производится стабилизация волновых колебаний, после чего постоянный ток переходит в переменный. Для стабилизации используются емкостные фильтры.
С помощью инвертора можно выработать электроэнергию значительно более высокого качества. Благодаря стабилизированному выходному напряжению, а также частоте тока, такие генераторы обеспечат надежное функционирование газовых котлов Бакси. Выбор инвертора идеален, если требуется высококачественная электроэнергия для маломощных устройств.
Как подключить генератор
Неправильное подключение газового котла к генератору может привести к неспособности ионизационного электрода различить пламя в горелке. В агрегате используется ионизационный датчик пламени. При ионизации воздуха ток начинает перемещаться между этим датчиком пламени и горелкой. Для того, чтобы пламя правильно распознавалось, необходим «ноль».
При подключении бензогенератора к котлу, корпус заземляется. Исходя из конструктивных особенностей, у большинства моделей при этом проявляется «ноль». В противном случае за ноль принимается один из двух контактов.
Котел заземляется. Это необходимо для того, чтобы добиться максимальной электробезопасности. Для того, чтобы контролировать пламя, нулевой провод необходимо соединить с защитным заземлением.В начальном состоянии сеть имеет четкие фазу и ноль. Электрогенератор с изолированной нейтралью имеет два равноправных вывода. В целях безопасности, корпус генератора также заземляется. Достаточно соединить его с общим проводником.
При объединении любого из равноправных выводов генератора с специальным заземляющим проводником, на агрегате возникают явно выраженные нулевой и фазный проводники.
В случае, если котел не стартует от генератора, необходимо проверить, правильно ли бензогенератор подключен к электросети. Помимо этого, нужно проверить исправность эксплуатируемого газового котла. Также нельзя допускать, чтобы напряжение в сети превышало 250 вольт. В ряде случаев внешняя электросеть нормализуется с помощью специального стабилизатора. При этом бензиновый генератор чаще всего подключается напрямую к сети, в обход стабилизатора.
Если уровня вырабатываемого бензогенератором напряжения недостаточно для функционирования газового котла, нужно обратиться в сервисную мастерскую. Очень часто в конструкцию бензоагрегата входит встроенный автоматический регулятор напряжения. Нужно иметь в виду, что при подключении внешнего стабилизатора сразу за бензогенератором, возможен конфликт обеих стабилизирующих систем. Этого конфликта нужно избегать.
Централизованная электросеть всегда имеет заземленный ноль. Благодаря этому бензогенератор можно использовать без проведения работ по его заземлению.
Ручной переключатель фаз можно заменить на автоматику. Автоматическое управление системой может обеспечить полную автоматизацию как процедуры включения электрогенератора, так и ряда других функций. Встречное включение при этом полностью исключается.
Перед тем, как подключать бензиновый генератор к котлу, необходимо ознакомиться с инструкцией по монтажу. Определение сферы применения, подключение и дальнейшее обслуживание прибора лучше всего доверить лицам, имеющим необходимую квалификацию.
: генераторы, построенные по классической схеме, вырабатывающие пилообразное напряжение и инверторные генераторы с двойным преобразованием, на выходе у которых форма напряжения в виде чистого синуса.
Ток от стационарного генератора отличается от переменного тока в стационарной сети. Форма напряжения в сети имеет вид чистого синуса (волна), а от генератора идёт пилообразное напряжение, волна с пилообразными всплесками.
Следующее очень важное отличие заключается в частоте переменного тока: в электрической сети значение частоты равно 50 герц, переменный ток от генератора поступает на потребителей с плавающей частотой, чётко выраженной частоты в 50 герц нет. Напряжение переменного тока от генератора так же отлично от 220 вольт. Многим газовым котлам отопления нужна чётко выраженная фаза и нейтраль, в генераторах нет чётко выраженной фазы.
Котлам, работающим на газе и дизельном топливе, требуется заземление, далеко не все генераторы при работе заземлены. Инверторные генераторы в своей конструкции имеют выпрямитель и инвертор, которые создают на выходе форму напряжения в виде чистого синуса.
Чтобы исправить ток от генератора, нужно между котлом отопления ставить ИБП . Можно установить источник питания с встроенными батареями, тогда ИБП будет выполнять функцию преобразователя переменного тока от генератора, так же у пользователя будет 5-10 минут на то, чтобы запустить двигатель генератора в работу, без прерывания электропитания котла отопления. Или можно рассмотреть систему автономного электропитания, работающую от внешних аккумуляторов . В данном случае генератор можно использовать, как средство заряда аккумуляторных батарей.
Котёл или циркуляционные насосы сразу после подачи электрического тока от генератора не сломаются, но вероятность выхода их из строя при питании от электрического генератора очень велика, очень сильно она возрастает при периодическом применения генератора, в качестве источника переменного тока для котлов.
Лучше всего применять для автономного электроснабжения газовых котлов ИБП on—line типа. Во-первых, источник питания автоматически без прерывания подаст напряжение на систему отопления. Во-вторых, котёл получает чётко выраженную нейтраль и фазу, что необходимо газовым котлам с датчиком горения. Форма напряжения от источника питания on-line типа — чистая синусоида. Помимо автономного электропитания, данные системы резервного электроснабжения обеспечивают защиту подключённой техники, когда обеспечивается электроснабжение от сетевого кабеля, on—line аппараты отлично стабилизируют сетевое напряжение и не пропускают высокочастотные импульсы и помехи от работы сварочных аппаратов и мощной техники на общем сетевом кабеле. Если установлена система on—line типа, то стабилизатор напряжения ставить перед котлом не нужно. Автономное время работы ИБП с внешними аккумуляторами можно сделать до нескольких суток, за счёт установки аккумуляторов большой ёмкости.
