Прибор для замера заземления. Как измерить сопротивление контура заземления

Установка заземления-это очередной фактор, повышающий безопасность вашего дома или иного помещения. Обустройство данной конструкции принято проводить не только при помощи специальных организаций и опытных сотрудников, но еще и своими руками. Для собственноручной работы требуется лишь знание навыков в работе и обращении с электрическими сетями. После сооружения данного приспособления потребуется провести измерение сопротивления заземляющего устройства, зачастую здесь и возникают сложности.

Важно! Измерение сопротивления заземления требуется проводить исключительно после капитального ремонта, профилактических проверок либо первоначального строения.

Чтобы не упустить важные моменты, стоит провести точное измерение. Для этого понадобится создать искусственную электрическую сеть, по которой будет протекать напряжение. После, неподалеку от контура заземления , который будет подвергаться эксперименту нужно расположить вспомогательное заземляющее устройство. Чаще его называют токовым электродом, он аналогично основному заземлению подключается к напряжению. Также в области нулевого потенциала, стоит расположить еще и потенциальный электрод, при помощи которого можно измерить падение напряжения сети.

Обратите внимание, получить высокоточные и достоверные результаты удастся лишь при оптимальных погодных условиях, а также на момент максимального удельного сопротивления почвы. Более эффективной оказывается методика замеров, основанная на нескольких полюсах.

Действуйте строго по следующим правилам:

• располагайте потенциальный зонд между заземляющим приспособлением и вспомогательным электродом;
• старайтесь учитывать глубину закладки заземлителя, так как расстояние от заземления, проходящего испытание до вспомогательного электрода должно до пяти раз превышать глубину;
• если вам требуется провести измерение сопротивления системы заземлителей, в этих случаях отталкиваются от диагонали с наибольшей длиной.

Важно! Иногда необходимо проводить еще и дополнительные мероприятия, касающиеся измерений сопротивления заземлений. Такой вариант характерен для сложных подземных коммуникаций.

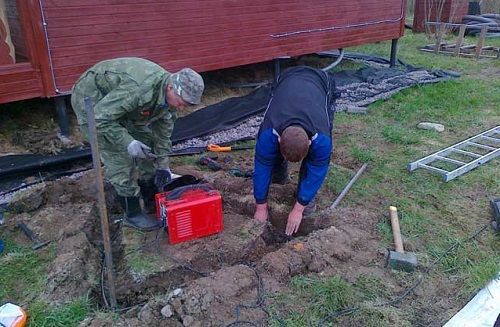

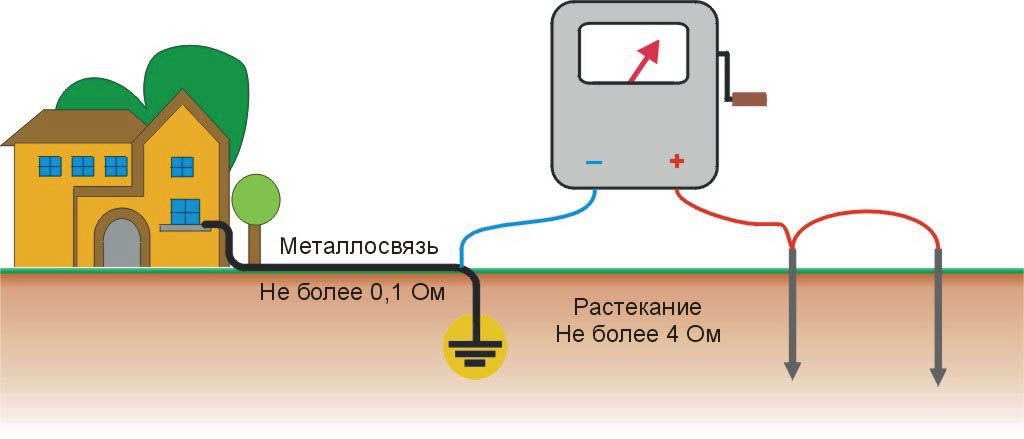

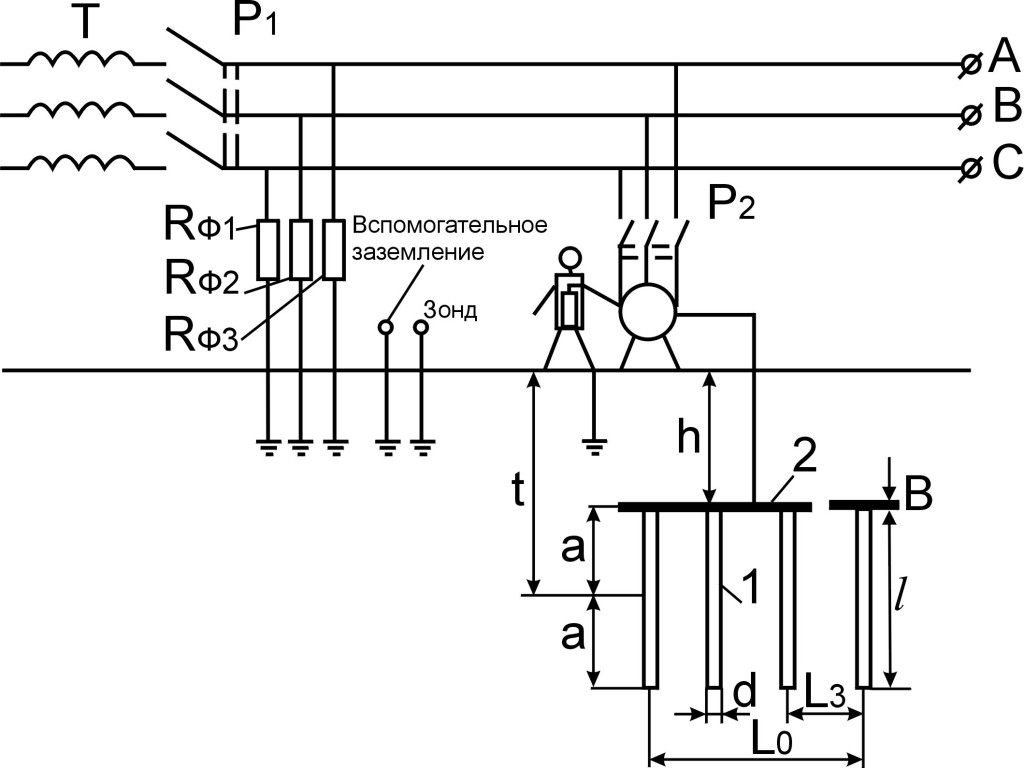

Схема защитного заземления

Способы и инструкция измерения сопротивления заземляющих устройств

Ответы на вопрос, как замерить сопротивление заземления, могут быть самыми неожиданными и многочисленными. Из нашей статьи вы узнаете не только точность проведения операции, но еще и некоторые важные рекомендации.

Изначально, как и во всех других проверках в сфере электричества проводятся подготовительные этапы. В них относят: визуальный осмотр целостности устройств, связанных с заземлением, прочность сварочных швов, если они на месте, расстояние от помещения, наличие всех крепежных деталей; а самое главное, подтверждают отсутствие утечек тока с шины.

Для проведения испытаний в домашних условиях обычно используют измеритель сопротивления заземления, данный этап мы будем рассматривать на примере прибора М416.

Внимание! Значения, полученные в процессе замеров, должны соответствовать нормам ПУЭ.

Важно! Для дополнительного заземлителя и зонда можно использовать гладкие прутья диаметром от 5 мм.

В ходе забивания, применяйте только ровные удары, это позволит снизить сопротивление между основным и вспомогательным заземлителями. Продолжим нашу инструкцию.

Данный эксперимент показывает, что сопротивление заземляющего устройства составляет 1, 8, значит умножаем это число на один, и получаем сопротивление 1, 8 Ом. В итоге, обязательно нужно занести данные в специальный акт.

Внимание! Работая с прибором, обязательно нужна спец одежда и резиновые перчатки.

Как измерить сопротивление контура заземления мультиметром?

Сразу, хотелось бы заверить, что использование даже самого многофункционального мультиметра не предназначено для столь масштабных проверок, как измерение заземления .

Однако, для домашних работ и при использовании стандартных методов замеров, подтвержденных нормативными актами, прибор остается полезным.

Перед работой, как обычно, выполняется калибровка и выявление неисправностей. Сюда же относят ревизию заряда батареи. Важно учитывать, что слишком низкая емкость питания, приведет к увеличению погрешностей на шкале. Для изучения всех подробностей вычисления сопротивления заземляющего устройства прилагаем схему.

Цели проведения измерений

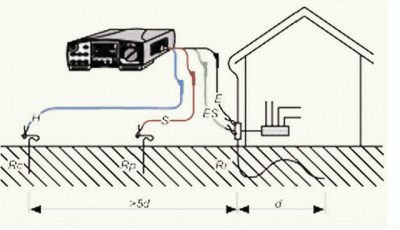

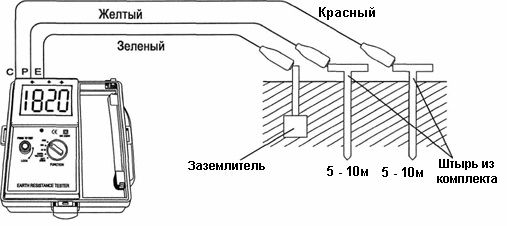

Схема вычислений сопротивления заземлителей прибором

Замер сопротивления заземляющего устройства принято проводить в первую очередь с целью безопасности. Известно много случаев, при которых даже с рабочим заземлением происходило поражение человека электрическим током .

Кроме того, значение исследований показывает возможность возникновения пожарной опасности, и, конечно же, проверка сопротивления доказывает, соответствует ли конструкция нормам и стандартам ПУЭ.

Важно! Измерение сопротивления защитного и рабочего заземления должно проводится, опираясь на факторы окружающей среды.

Рабочее и защитное заземление

Каждая разновидность грунта является отличным проводником электрического тока. Устройство заземления, которое принято монтировать на определенную глубину грунта спасает человека от неблагоприятного воздействия со стороны электрической системы домашнего обслуживания.

Данный тип измерений обязательно проводится сложным методом, поэтому для него одних навыков будет недостаточно, следовательно, требуется привлечение профессиональной рабочей силы. Рассмотрим, что представляют из себя оба вида заземлений.

Схема устройства заземляющего приспособления

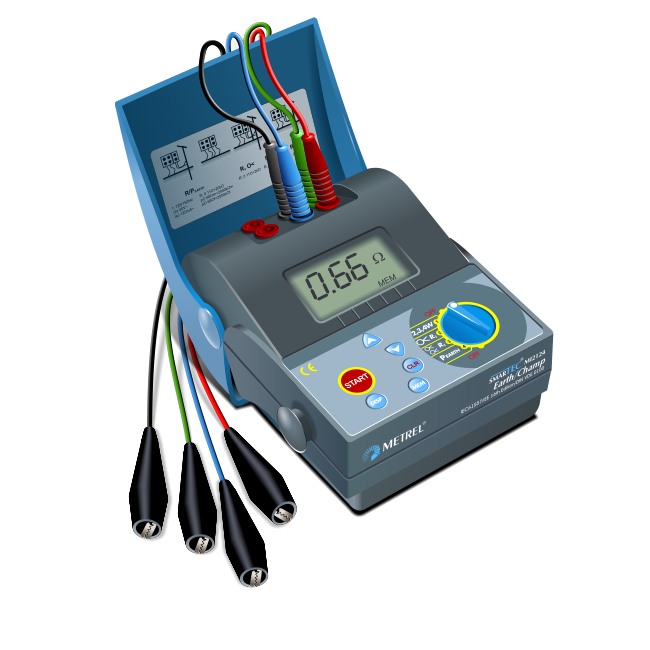

Чем лучше вычислить сопротивление заземления? Технические характеристики прибора

Каждый уважающий себя хозяин беспокоится о безопасности в собственном доме, и чтобы обеспечить ее полностью, требуется еще и защитить все электрооборудование. Для этого, как мы знаем, сооружается заземлительное устройство, однако оно требует регулярных проверок, рассмотрим прибор, который хорошо справляется с этой задачей.

Fluke 1625-2 GEO-это измеритель нового поколения, предназначенный для использования в бытовых и отраслевых условиях. Преимуществом подобного прибора считается его возможность хранить данные и передавать их на компьютер. Также аппарат способен проводить вычисление сопротивления заземления , используя только зажимы. Плюсом является возможность работы без дополнительной установки электродов.

Приспособление будет работать безошибочно, если имеется полностью укомплектованная система заземления . Если в вашем доме имеется заземление, созданное из одного контура, беспроводной способ не подойдет в качестве замера.

Надёжная защита от поражения электрическим током, в частном доме и на предприятии, обеспечивается электроизоляцией токопроводящих частей и заземлением металлических конструкций. Кроме того, заземление требуется, чтобы электроустановки работали нормально. Периодически проверяется его сопротивление растеканию тока в грунте (R з).

Как измеряется сопротивление заземления

Виды заземления

1. Рабочее – заземление определённых мест, например, нейтральных точек трансформаторов. Служит для правильной эксплуатации электроустановок.
2. Защита от молний – заземление приёмников молний для стока возникающих токов на металлоконструкции, в жилом доме или другом строении.
3. Защитное – заземление корпусов бытовых приборов или не токопроводящих частей электроустановок. Защищает от поражения электрическим током при случайном прикосновении к деталям, не предназначенным для пропускания электрического тока.

Заземляющие устройства (ЗУ) должны снимать заряды с частей электроустановок, на которых не должно быть напряжения, образующегося в следующих случаях:

• статическое электричество;
• наведение напряжения;
• вынос потенциала;
• электрический разряд.

В качестве устройства (очага) заземления, выступает закопанный в грунт контур из металлических стержней, вместе с подключёнными к нему проводниками. Место соединения с ЗУ провода от защищаемого оборудования называется точкой заземления.

Заземление должно обеспечивать необходимые электрические параметры при минимуме затрат. Оно делается по всем правилам, как в частном доме, так и на электроустановке.

В большей степени напряжение появляется, когда нарушается изоляция или повреждаются проводники. В обычных условиях контур защитного заземления контактирует с корпусами бытовых приборов и не работает, пока на нём по какой-либо причине не появится потенциал.

Когда цепи исправны, через него не проходят никакие токи, кроме фоновых. Как только на металлическом корпусе бытового электроприбора появляется потенциал, начинается его стекание на землю, через заземляющий контур.

При этом на нетоковедущих частях из металла, напряжение должно снижаться до более низкого уровня. Если нарушается целостность контура заземления или соединённых с ним проводов, напряжение на них остаётся высоким со стороны источника тока, что представляет значительную опасность для человека.

Контур заземления следует поддерживать в рабочем состоянии.

Периодичность замеров сопротивления защитного заземления регламентируется ПТЭЭП (1 раз в 6 лет). Кроме того, делается регулярная проверка его исправности.

Для проверки соответствия ЗУ, нормативным требованиям, производится замер его сопротивления растеканию тока R з. В идеале оно должно быть равно нулю, но на практике это невозможно.

Факторы учета сопротивления

Величина (R з ) складывается из нескольких составляющих:

1. Сопротивление металла, закопанного в грунт электрода и на его контакте с проводником. В связи с хорошей проводимостью применяемых материалов (сталь с медным покрытием или медь), а также при надёжном соединении с проводом, величинами сопротивлений обычно пренебрегают.
2. Сопротивление между грунтом и штырём, которым можно пренебречь, если электрод сидит плотно, а его место контакта свободно от краски и других диэлектрических покрытий. Со временем сталь корродирует, и электропроводность электрода снижается. Поэтому целесообразно использовать омедненные стержни и периодически измерять сопротивление растеканию. Места сварки покрываются лаком, чтобы уменьшить коррозию.
3. Сопротивление грунта – это основной фактор, который следует учитывать. Особенно это относится к близлежащим слоям. По мере удаления их, сопротивление снижается, и на определённом расстоянии принимается за нулевое.
4. Неоднородность электрических характеристик грунта трудно учесть. Поэтому важным является замер фактического R з. На одиночную простую конструкцию заземлителя, преимущественно влияют поверхностные слои грунта, а на контурную – глубинные.

Объект испытания

Проверке подвергаются искусственные ЗУ, которые выполняются в виде одиночных электродов или контуров. К ним не относятся PEN,-и PE-проводники, входящие в виде отдельной жилы в состав кабеля.

Искусственные ЗУ выполняются в виде:

1. Углублённого заземлителя из горизонтальных стальных полос или круга, уложенных на дно котлована.
2. Вертикального заземлителя из угловой стали – вбиваемых стержней или труб. Они размещаются в грунте на дистанции не меньше их длины и объединяются в контур горизонтальными полосами или круглым стержнем на глубине около 0,5 м. Распространённой конструкцией в частном доме, и не только в нём, является треугольная. Обвязка для заземляющих электродов учитывается в расчётах.

Периодичность проверки заземляющего устройства должна обязательно выполняться, а результаты замеров заносятся в документы.

Элементы меняются, если их коррозия превышает 50%. На электроустановках проверка производится выборочно, где действие коррозии максимально. Там обязательно проверяются заземления нейтралей. На ВЛ контролируется не менее 2% опор. При этом выбираются участки с наиболее агрессивным грунтом.

Значения R з для каждого вида заземлителя приводятся в ПУЭ и таблице.

Максимально допустимое значение R з

Измерение сопротивления заземлителя

Методика основана на законе Ома для определённого места электроцепи. Величина сопротивления вычисляется, если к ЗУ от источника напряжения подать ток и замерить его с высокой точностью. В принципе это можно сделать мультиметром, но погрешность здесь будет высокая. Поэтому применяются только приборы высокой точности.

Методы измерения сопротивления заземлителя:

1. Метод пробного электрода. Замеры производят до монтажа заземляющего устройства.

Перед тем как проверить заземление, на испытуемом участке в грунт забивают одиночный пробный заземлитель, равный по длине будущему устройству и выступающий над землёй.

Затем тестером измеряют R з , после чего по его величине и геометрическим размерам стержня рассчитывают удельное сопротивление земли (ρ), в Ом:

ρ = 2πR з l/, где

• l – длина стержня, м;
• d – диаметр стержня, м.

Полученное значение ρ применяется при проектировании несложных устройств, например, контурного заземления в частном доме.

1. Метод вертикального электрического зондирования (ВЭЗ). На рисунке ниже изображена четырёхэлектродная схема измерения.

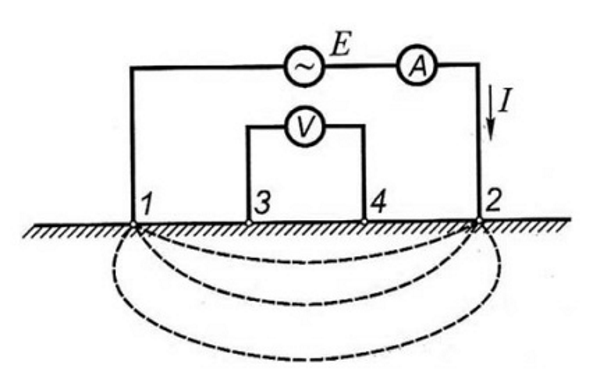

Четырёхэлектродная схема измерения

К наружным стержням (1) и (2) подключают ЭДС, а разность потенциалов замеряют на расположенных внутри стержнях (3) и (4).

Результаты получаются точными, поскольку учитываются свойства грунта от глубинных слоёв до поверхности.

1. Метод вольтметра и амперметра. При измерениях собирается цепь из заземляющих устройств, основного (потенциального, П) и дополнительного (токового, Т) электродов, забиваемых в грунт.

Затем к ЗУ и Т прикладывается стабилизированное напряжение с последующим измерением амперметром (А) проходящего тока. К зачищенной поверхности контура защитного заземления и потенциальному электроду подключается вольтметр (V), которым измеряется падение напряжения между ними.

Электрод П располагается в зоне нулевого потенциала грунта и должен находиться на достаточно большом расстоянии от ЗУ и электрода Т.

Сопротивление заземления находится как частное, от деления измеренного значения напряжения на величину тока. Полученный результат можно принять как окончательный, в первом приближении. Уточнённый расчёт получится, если учитывать сопротивление соединительных проводов.

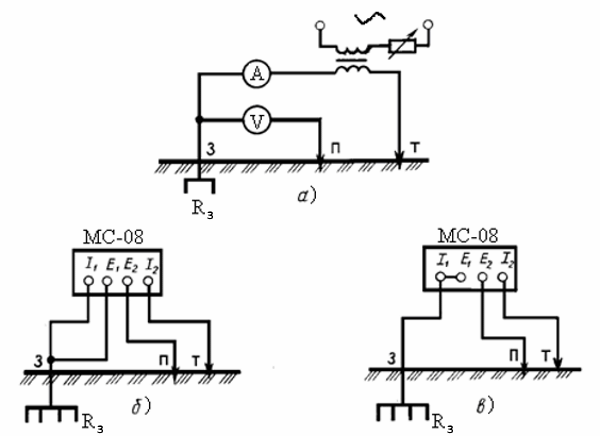

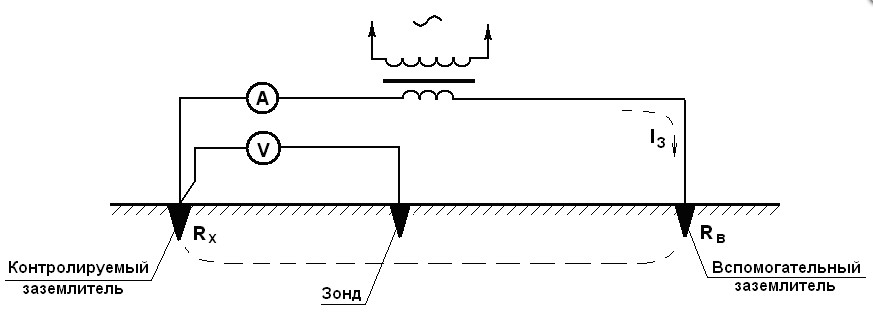

Методика определения сопротивления контура Rз путём замеров напряжения и тока: а) принципиальная электрическая схема; б), в) как собираются схемы измерения Rз с прибором МС-08

На рисунке выше изображена принципиальная электрическая схема и как собираются схемы измерения R з с прибором МС-08. Первая из них отличается большей точностью, а во второй следует из показаний прибора вычесть сопротивления проводников, соединяющих заземлитель с клеммами (I 1) и (E 1).

Расстояния до дополнительных стержней зависят от конструкции испытуемого устройства.

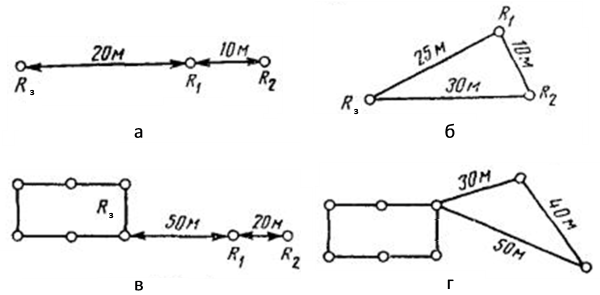

Размещение измеряемого и вспомогательных заземлителей при измерении Rз: а), б) – одиночный заземлитель; в), г) – контур заземления

Как видно из схем на рисунке выше, расстояния между заземлителями требуются большие и не всегда в городских условиях метод можно применить. Кроме того, показания прибора искажают металлические коммуникации.

В частном доме подобные замеры производить несложно.

1. Компенсационный метод. Для измерений применяют высокоточные промышленные приборы.

Общим с предыдущим методом является аналогичное заглубление двух электродов. Их размещают на одной линии, захватывая исследуемый контур заземления.

В качестве прибора используется измерительный зонд, который подключают к дополнительным электродам 1 и 3, а также как можно ближе к шине 2 контура заземления.

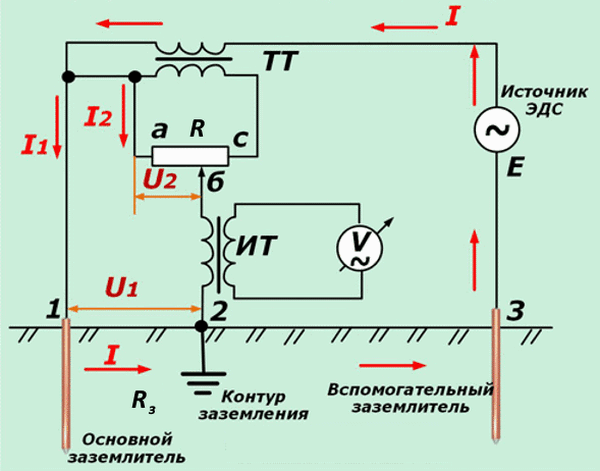

Замер Rз устройства заземления компенсационным методом

Переменная ЭДС подаётся через заглублённые в грунт, дополнительные стержни, землю, соединительные проводники и первичную обмотку трансформатора тока (ТТ). На его вторичной обмотке появляется ток (I 1). Реохордом «б» выставляется равенство напряжений U 2 = U 1 . Оно достигается путём установки на ноль показаний прибора V, подключённого к реохорду через трансформатор ИТ.

Искомая величина R з находится из системы уравнений:

U 1 =I 1 ∙ R з;

U 2 =I 2 ∙ R аб;

После решения системы устанавливается, что R з =R аб. Остаётся определить величину R аб. Для этого на подвижной части ручки устанавливается стрелка, служащая указателем значения R аб, на неподвижной шкале.

Таким образом, путём вращения ручки реостата и установки показаний прибора V на ноль, по положению стрелки реохорда можно найти R з.

Измерительные устройства являются высокоточными приборами, благодаря наличию защиты от помех.

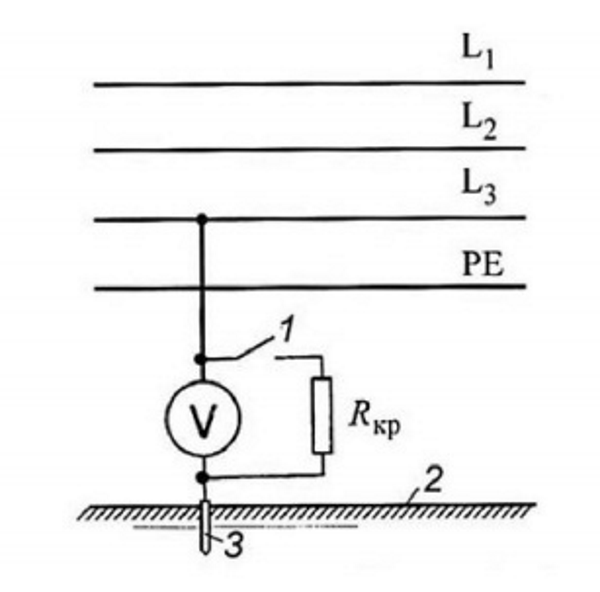

1. R з с использованием калиброванного резистора. Электричество подаётся на ЗУ напрямую с фазы питания через охлаждаемый калиброванный резистор R кр.

Измерение Rз через калиброванный резистор

Ток через ЗУ определяется по измеренному напряжению U кр на резисторе и известной величине сопротивления.

Падение напряжения на ЗУ находится по разности напряжений (рабочего и на резисторе): U з = U ф — U кр.

Сопротивление заземляющего устройства находится из формулы: R з = R кр (U ф — U кр)/U кр. Здесь не учитываются сопротивления проводников, а также сопротивление заземления нейтрали трансформатора на подстанции, поскольку их значениями можно пренебречь. Погрешность метода составляет около 10%.

Измерения производят путём отключения провода PE сети от заземлителя, на который затем подаётся фазное напряжение через калиброванное сопротивление типа НР-64/220 (46 Ом). Выделяемая мощность составляет сотни ватт, что требует его водяного охлаждения.

Преимуществом метода является его простота: не требуются тяжёлые электроды и многометровые провода, а измерения производятся на небольшом участке земли. Он является эффективным в городских условиях, например, в многоэтажном доме, где проходит множество коммуникаций.

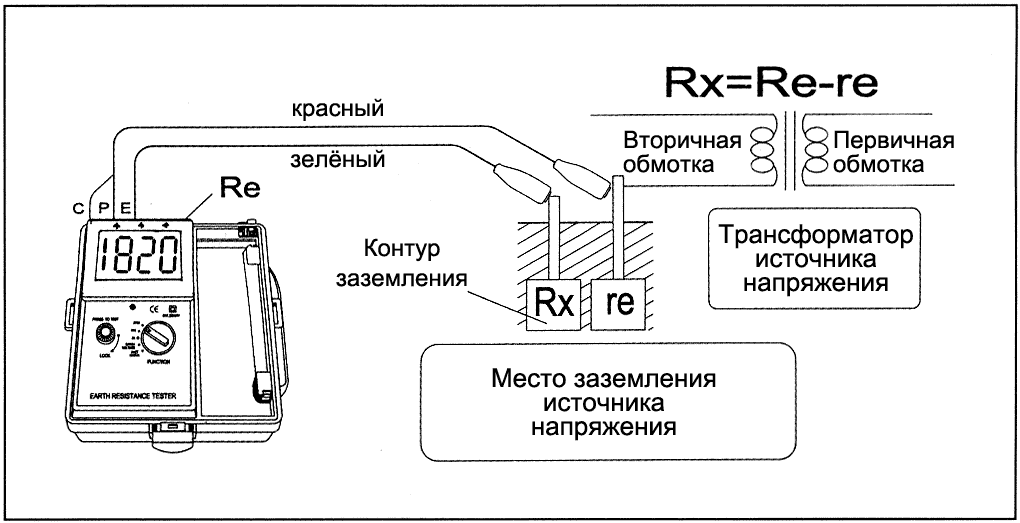

1. R з с применением токовых клещей. Современный метод измерения производится без отключения заземляющей цепи.

Он удобен и в доме, и на предприятии. При этом учитываются сопротивления соединений, что повышает точность замеров. На рисунке ниже представлена схема измерения и её эквивалентная схема.

Схема измерения сопротивления заземления с помощью клещей: а) схема измерения, б) её эквивалентная схема

В цепь R з подаётся напряжение Е и по ней проходит ток. Измерив его величину клещами, можно получить все исходные данные для расчёта R з.

Сопротивление находится из соотношения R з = E/I. Напряжение Е известно, а сопротивление находится по данной формуле, если измерить величину тока с помощью клещей.

Приборы для измерения

С развитием энергетики, приборы измерения совершенствуются в плане удобства использования и получения более точных результатов. Практически все аналоговые приборы заменены на цифровые с микропроцессорами.

Процессы замеров стали проще, точность повысилась, а результаты сохраняются в памяти. Стоимость приборов высокая. Периодичность измерений составляет 1 раз в 6 лет, и приобретать для этого прибор не стоит.

Когда требуются измерения в частном доме, целесообразно пригласить специалистов с необходимым оборудованием.

Кроме характеристик измерительных приборов, важно качественно подготовить шинопровод к подключению контактирующих с ним проводников. Места соединения очищаются от коррозии, а также применяют струбцины с винтовыми зажимами, чтобы продавить верхний слой металла в месте контакта проводника с электродом.

Измерения выполняются с отключением главного автомата щита управления или отсоединением от заземлителя РЕ-проводника. Иначе, может возникнуть аварийный режим с прохождением тока короткого замыкания через тестер и ЗУ.

Одним замером ограничиваться нельзя. Измерения повторяют несколько раз, переставляя потенциальный электрод на небольшие расстояния. При этом значения сопротивления не должны отклоняться более чем на 5%.

Прибор МС-08 применяется для замеров, методом амперметра и вольтметра, где устанавливаются 2 электрода на расстоянии более 25 м от заземлителя. Ток в цепи создаётся генератором, приводимым во вращение вручную через редуктор.

После сборки схемы и подключения прибора, сопротивления вспомогательных заземлителей компенсируются. Если этого сделать не удаётся, вокруг дополнительного заземлителя увлажняется грунт. Измерения производят на разных диапазонах, пока тестер не даст заметные показания. Они не должны колебаться после окончательной установки.

Прибор М-416 удобен для измерений, так как имеет небольшой вес, шкалу с вращением и фиксацией измеренных значений, собран на полупроводниках с автономным питанием.

Тестер СА 6415 с токовыми клещами и ЖК-дисплеем позволяет измерять заземление без применения дополнительных электродов. При этом нет необходимости отключать РЕ-проводник от электродов. Трудоёмкость метода значительно меньше по сравнению с другими.

Измерение сопротивления. Видео

Как проводится измерение сопротивления контура заземления опоры, рассказывается в этом видео.

Измерение сопротивления заземления должно производиться при благоприятных погодных условиях. Это делается в середине лета или зимы, когда грунт обладает максимальным сопротивлением. Периодичность измерения R з в частном доме и на предприятиях определяется в соответствии с ПТЭЭП.

Представляет собой соединение электрических приборов с землей. С его помощью обеспечивается защита от поражающего действия тока при неисправностях или повреждениях электрооборудования. Для заземлителя используются обыкновенные металлические стержни или специальные комплексы, включающие в свой состав сложные элементы. Перед вводом в эксплуатацию всей системы, происходит проверка контура заземления, где в первую очередь . Таким образом, удается выяснить способность заземляющего контура выполнять свою основную защитную функцию.

Для чего измеряется сопротивление

Проведение замеров позволяет определить величину сопротивления контура, которая не должны быть выше установленных норм. В случае необходимости, сопротивление снижается за счет увеличения площади контакта или общей проводимости среды. С этой целью увеличивается количество стержней, повышается содержание соли в земле.

Необходимо помнить, что с помощью простого заземления возможно только снижение напряжения фазы, попадающей на корпус прибора. Чтобы повысить надежность защиты, заземление нередко устанавливается вместе с устройством защитного отключения. Проектирование и подбор заземляющего устройства осуществляется в индивидуальном порядке в каждом конкретном случае. На его конструкцию оказывает влияние влажность, тип и состав почвы, а также другие факторы.

Как измерить сопротивление контура заземления

Сопротивление контура измеряется сразу же, как только жилой объект введен в эксплуатацию. В дальнейшем, подобные замеры выполняются 1 раз в год. Для измерений применяются специальные приборы, быстро и точно определяющие удельное сопротивление стержней и других металлических элементов, грунтов, в которых они установлены.

Замеры проводятся в несколько этапов:

• Вначале заземление замыкается с искусственной цепью электрического тока, в которой замеряется падение напряжения.
• Возле испытуемого стержня размещается электрод вспомогательного назначения, соединяемый с тем же источником электрического напряжения.
• Затем, с помощью измерительного зонда, в зоне нулевого потенциала, выполняются замеры падения напряжения на первом стержне. Этот метод получил наибольшее распространение.

Проведение замеров лучше всего выполнять в зимнее или летнее время. В заземляющих устройствах сопротивление может отличаться в каждом отдельном случае. Например, в частных домах его значение доходит до 30 Ом. Сами замеры выполняются с помощью 2-х, 3-х или четырехполюсной методики.

Правила замера сопротивления контура заземления:

• Для размещения потенциального зонда, замеряющего сопротивление, используется контрольный участок, расположенный между токовым вспомогательным зондом и заземлителем.
• Длина контрольного участка должна быть выше размеров полосового электрода или глубины заземляющего стержня примерно в 5 раз.
• Если сопротивление измеряется в целом комплексе заземляющей системы, то расстояние контрольного участка можно вычислить по максимальной длине диагонали, проходящей между отдельными заземляющими устройствами.

Иногда проводятся дополнительные замеры, особенно в многочисленных подземных коммуникациях. В этих случаях выполняется несколько измерительных операций, во время которых изменяются направления и расстояния лучей между зондами. Реальное значение принимается по самому худшему результату.

Существуют допустимые нормы сопротивления заземляющих устройств, которые не должны превышаться, независимо от времени года. Все максимально допустимые значения отражены в таблицах или приложениях ПУЭ.

Замер сопротивление изоляции

Для измерения изоляции применяется . Он включает в себя несколько составных частей: генератор непрерывного тока с ручным приводом, добавочные сопротивления и магнитоэлектрический логометр.

Перед началом измерительных работ необходимо убедиться, что объект замеров обесточен и не находится под напряжением. С изоляции удаляется пыль и грязь, после чего выполняется заземление объекта примерно на 2-3 минуты. Таким образом, снимаются остаточные заряды. К оборудованию или электрической цепи подключение мегомметра осуществляется раздельными проводами. Их изоляция обладает большим сопротивлением, как правило, не меньше чем 100 мегаом.

Сопротивление изоляции замеряется, когда приборная стрелка принимает устойчивое положение. Окончательные результаты замеров сопротивления определяются по показаниям стрелки измерительного прибора. На этом проверка контура заземления считается завершенной. После этого, объект испытаний необходимо разрядить.

В данной своей статье я хочу затронуть тему - .

После того, как был произведён монтаж контура заземления, необходимо проверить качество выполненных работ. Для этого и измеряют сопротивление заземления, оно должно соответствовать требованиям нормативно-технических документов.

Давайте немного вспомнить о самом заземлении.

Защитным заземлением называется устройство, предназначенное для обеспечения безопасности от поражения электрическим током, в котором нормально не находящиеся под напряжением металлические элементы электроустановки или части оборудования преднамеренно соединены с землёй.

Принцип действия заземления - оно снижает напряжение между металлическим корпусом электрооборудования, оказавшимся под напряжением, и землей до безопасного значения.
Заземляющие устройства после всех монтажных работ испытывают не реже одного раза в год по программе Правил устройства электроустановок. По этой программе производится измерение сопротивления заземляющего устройства.

Сопротивлением заземляющего устройства называется суммарное сопротивление, слагающееся из сопротивления растеканию заземлителя и сопротивления заземляющих проводников.

Сопротивление заземляющего устройства , к которому присоединены нейтрали генераторов или трансформаторов или выводов источников однофазного тока, в любое время года должно быть не более 2, 4, 8 Ом, соответственно при линейных напряжениях 660, 380, и 220 В источника трехфазного тока или 380, 220 и 127 В источника однофазного тока.

Измерения сопротивления контура заземляющего устройства производятся измерителями заземления М416 или Ф4103-М1.

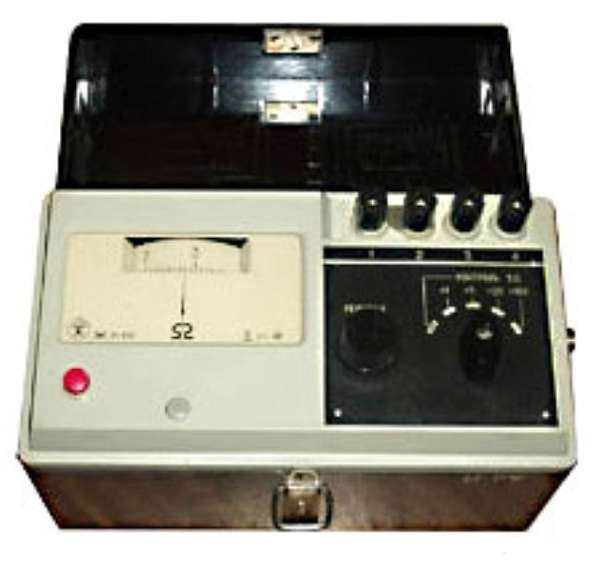

Описание измерителя заземления М416

Измеритель заземления М416 предназначен для замера , активных сопротивлений, а также могут быть использованы для определения удельного сопротивления грунта (ρ). Диапазон измерения прибора - от 0,1 до 1000 Ом. Прибор М416 имеет четыре диапазона измерения: 0,1 … 10 Ом, 0,5 … 50 Ом, 2,0 … 200 Ом, 100 … 1000 Ом. Источником питания измерителя служат три соединенные последовательно сухие гальванические элемента напряжением по 1,5 В.

Измеритель сопротивления заземления Ф4103-М1

Измеритель сопротивления заземления Ф4103-М1 предназначен для измерения сопротивления заземляющих устройств, удельного сопротивления грунтов и активных сопротивлений, как при наличии помех, так и без них с диапазоном измерений от 0-0,3 Ом до 0-15 Ком (10 диапазонов).
Прибор Ф4103 является безопасным.
При работе прибором Ф4103-М1 в сетях с напряжением выше 36 В, необходимо выполнять требования безопасности, установленные для таких электрических сетей. Класс точности измерительного прибора Ф4103 - 2,5 и 4 (в зависимости от диапазона измерения).
Питание - элемент (R20, RL20) 9 шт. Частота оперативного тока - 265-310 Гц. Время установления рабочего режима - не более 10 секунд. Время установления показаний в положении "ИЗМ I" - не более 6 секунд, в положении "ИЗМII" - не более 30 секунд. Продолжительность непрерывной работы не ограничена. Норма средней наработки на отказ - 7250 часов. Средний срок службы - 10 лет Условия эксплуатации - от минус 25 ° С до плюс 55 ° С. Габаритные размеры, мм - 305х125х155. Масса, кг, не более - 2,2.

Перед проведением измерений прибором Ф4103 необходимо, по возможности, уменьшить количество факторов, вызывающих дополнительную погрешность, например, устанавливать измеритель практически горизонтально, вдали от мощных электрических полей, использовать источники питания 12±0,25В, индуктивную составляющую учитывать только для контуров, сопротивление которых меньше 0,5 Ом, определять наличие помех и так далее. Помехи переменного тока выявляются по качаниям стрелки при вращении ручки ПДСТ в режиме "ИЗМI". Помехи импульсного (скачкообразного) характера и высокочастотные радиопомехи выявляются по постоянным непериодическим колебаниям стрелки.

На сегодняшний день измерение сопротивления заземления необходимо выполнять для того, чтобы удостовериться, что оно полностью соответствует всем требованиям ПУЭ, а также ПТЭЭП. Все замеры, которые будут проводиться в электроустановке с глухо заземленной нейтралью (напряжение, которых будет ниже 1000 Вольт) обязательно должны будут соответствовать следующим нормам.

Значение, которые вы получите после выполнения замеров не должно превышать отметку в 8, 4 и 2 Ом при напряжении в 220, 380 и 660 Вольт. Если в электроустановках будет использоваться изолированная нейтраль, тогда сопротивление заземляющего контура будет соответствовать п 1.7.104 ПУЭ и рассчитываться оно будет по формуле Rз * Iз < 50 В. В этой статье мы рассмотрим основные методики замеров контура, а также приборы, которые необходимо для этого использовать.

Обзор методик

Для проведения разнообразных измерительных работ, вам может потребоваться искусственно собрать электрическую цепь, где ток будет течь через испытуемый заземлитель, а также токовый электрод. Также в подобной схеме будет задействоваться потенциальный электрод. Основным его назначением будет считаться замер падения напряжения во время протекания электрического тока по заземлителю. Потенциальный электрод обязательно необходимо расположить одинаково далеко от токового электрода и испытуемого заземлителя, в зоне, где будет располагаться нулевой потенциал.

Чтобы измерить сопротивление методом амперметра-вольтметра, вам необходимо будет воспользоваться законом Ома. Такой метод в большинстве случаев необходимо будет использовать для частного дома. Чтобы получить необходимый измерительный ток вы также можете воспользоваться сварочным трансформатором. Также вы можете использовать и другие трансформаторы, где вторичная обмотка не будет связана с первичной.

Использование специальных приборов

Даже если у вас дома присутствует функциональный мультиметр, то в этом случае необходимо помнить, что он не подойдет для измерения сопротивления контура заземления. Чтобы измерить сопротивление контура заземления своими руками, вам потребуется использовать следующие аналоги:

• MC-08.
• M-416.
• ИСЗ-2016.
• Ф4103-М1.

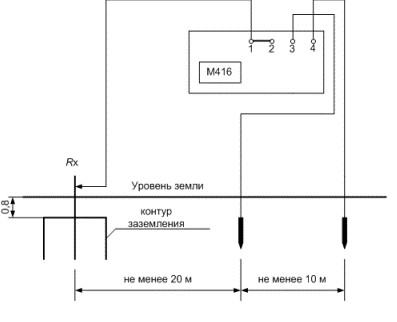

Теперь давайте рассмотрим, как измерить сопротивление прибором М-416. Перед тем, как использовать устройство необходимо убедиться, что у него есть питание. Готовый прибор вам необходимо будет поставить на ровную горизонтальную поверхность. Теперь необходимо выполнить калибровку этого прибора. Устройство необходимо поставить в положение «контроль» и удерживать красную кнопку, а значение необходимо перевести в режим «ноль». Для проведения измерений необходимо использовать трехзажимную схему. Вспомогательный стержень необходимо забить не менее чем на полметра в землю. Все провода, вам необходимо подключить по схеме, которая размещена ниже.

Переключатель, который располагается на приборе необходимо будет перевести в положение «Х1». После этого можно будет зажать ручку и крутить стрелку, пока она не станет в положение «ноль». Полученный результат, вам необходимо умножить на ранее полученный множитель. Это и будет ваше искомое значение. На видео ниже вы сможете заметить, как измерить сопротивления заземления прибором.

При необходимости вы также можете использовать современные приборы, которые позволяют значительно упростить всю работу по выполнению замеров. Например, для измерения сопротивления заземления вы можете использовать приборы MRU-MRU200, MRU120, MRU105.

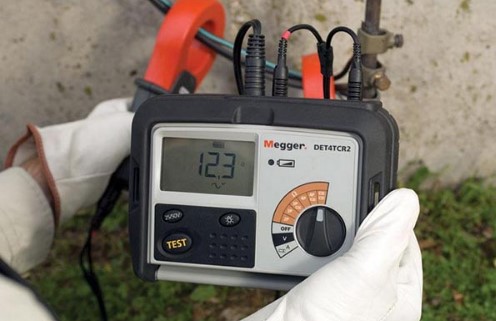

Работа токовыми клещами

Сопротивление контура заземления можно также измерять токовые клещи. Их преимущество будет заключаться в том, что нет необходимости отключать заземляющее устройство и применять вспомогательные электроды. Благодаря этому у вас появится замечательная возможность оперативно вести процесс измерения. Теперь рассмотрим . Через заземляющий проводник будет протекать переменный ток под воздействием первичной обмотки трансформатора, которая будет находиться в измерительной головке клещей. Для расчета величины сопротивления необходимо разделить значение ЭДС вторичной обмотки на величину тока, измеряемыми клещами.

Какая должна быть периодичность измерений?

Проводить измерение сопротивления, а также частичную раскопку грунта необходимо регулярно. В большинстве случаев необходимо руководствоваться графиком, который составлен на предприятии или который вы составили самостоятельно. Многие люди, которые проживают в частном доме пренебрегают защитой, но делать этого не следует.

Если вы планируете выполнять проверку, тогда помните, что выполнять подобную задачу лучше всего в сухое время года. Благодаря этому у вас появится замечательная возможность добиться точных результатов. Если выполнение проверки выполнять осенью или весной, тогда помните, что из-за мокрого грунта ток может растекаться и поэтому показания будут неточными.

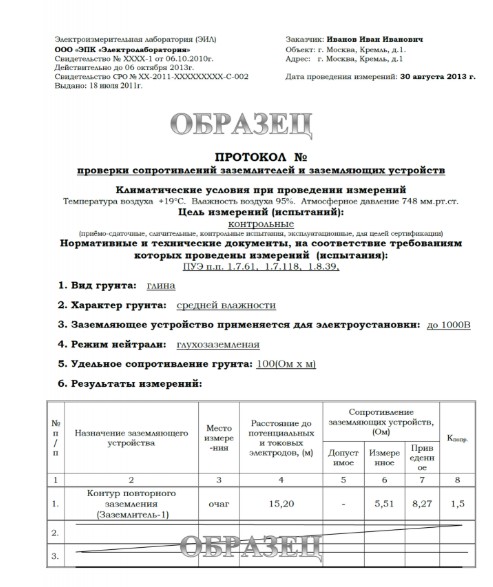

Чтобы измерение сопротивления заземления проводили специалисты, вам потребуется обратиться в соответствующую компанию. После завершения проверки у вас появится возможность получить протокол, в котором будут указаны все необходимые данные о проведении подобной проверки. Многие лаборатории указывают в этом документе место проведение работ, назначение заземлителя, сезонный поправочный коэффициент. Ниже вы сможете увидеть образец подобного протокола.

Ниже вы также можете увидеть видео, в котором будет рассказано, как измеряют сопротивление заземления опоры ВЛ.

Теперь вы знаете все методики измерения сопротивления заземления в домашних условиях. Если вы не обладаете определенными навыками, тогда в этом случае лучше всего обратиться к настоящим профессионалам.
