Водоснабжение загородного дома из колодца: специфика обеспечения частных домов колодезной водой. Схема подачи воды из колодца в дом вместо централизованного водоснабжения Водоснабжение в загородном доме из колодца схема

Все мы настолько ценим комфорт, что даже обустраивая загородный дом, стараемся окружить себя удобствами. Водоснабжение занимает одну из ключевых ролей при создании комфортных условий к проживанию. Если для владельцев домов, в которых проведено централизованное водоснабжение, заботы по обустройству системы практически решены, то для хозяев, которые планируют провести автономное водоснабжение у себя на участках, все хлопоты ложатся на их плечи. Водоснабжение загородного дома из колодца – один из самых простых и доступных способов обустройства автономной системы подачи воды.

Планируя водоснабжение дачи из колодца, следует учитывать, что для организации системы подачи воды можно использовать только правильно обустроенный источник. Какой вид будет иметь это гидротехническое сооружение, зависит от хозяина. Но его стены должны быть надежно защищены от грунтовых обвалов, а поэтому выполнены из каменной кладки, бетонных колец или деревянного сруба.

Самый простой вариант обустройства колодца – с использованием бетонных колец, которые препятствуют не только обрушению почвы, но и стеканию поверхностных вод

Колодезное водоснабжение подразумевает добывание воды с задействованием насосного оборудования и последующее распределение ее по участку и дому. В сравнении с другими вариантами обустройства системы подачи воды, колодезное водоснабжение имеет ряд неоспоримых преимуществ:

Простота монтажа. Хозяин, владеющий хотя бы базовыми знаниями и навыками строительства, выкопать и обустроить источник сможет самостоятельно. При этом ему не нужно получать официальное разрешение на рытье колодца.
Минимум затрат. На возведение колодца, в сравнении с той же скважиной, не требуется значительных материальных затрат: достаточно приобрести водяной насос и трубопровод. Обеспечивать водой вырытый источник будет не один десяток лет, причем совершенно бесплатно.
Свободный доступ к воде. В случае отключения электричества достать воду из колодца всегда можно, вооружившись веревкой и ведром.

Но главным преимуществом автономного является возможность обустроить его своими руками. Ведь в принципе идея установки такой системы водоподачи не нова и неоднократно опробована на практике. Но проект с разработкой схемы электроснабжения из колодца, а также подбор и монтаж насосного оборудования лучше все же поручить профессионалам. Это позволит предупредить возникновение проблем в процессе эксплуатации системы, возникающих вследствие ошибок, допущенных еще на этапе проектирования.

Однако стоит отметить, что из-за близкого залегания к поверхности земли колодезная вода довольно часто содержит большое количество примесей. Такую воду можно использовать лишь для полива огорода и нужд технического характера.

Очистить воду с большим количеством примесей для употребления ее в пищу проще всего, установив систему фильтрации

Планируя использовать воду для питья, нужно дополнительно предусмотреть установку системы фильтрации. Помимо этого, сам колодец необходимо очищать не менее, чем одни раз в год.

Выбор насоса и труб для системы водоподачи

Организовать водоснабжение частного дома из колодца невозможно без насоса, который откачивает воду из источника и по присоединенному к нему трубопроводу подает ее в дом. Поэтому при выборе модели следует учитывать мощность агрегата, которой должно быть достаточно, чтоб поддерживать давление воды в районе 1,5 атмосфер на протяжении всей системы труб, проложенной от колодца к дому. Обычные погружные насосы способны откачивать воду с глубины от 9 до 40 метров. Если колодец размещен на значительном удалении от дома, желательно установить более мощный самовсасывающий центробежный насос, который может откачивать воду с глубины до 45 метров.

Если глубина колодца, от которого предполагается обустраивать автономное водоснабжение, не превышает 10 метров, то лучше всего установить небольшую насосную станцию, оборудованную системой автоматики и гидроаккумулятором

Перед установкой насосного оборудования следует позаботиться о разводке системы подачи воды внутри дома.

На готовой схеме должны быть наглядно показаны: источник забора воды, водяной насос с блоком управления, водонапорный бак и трубопровод

Для обустройства автономного водоснабжения от колодца к дому выкапывают траншею, глубина которой должна быть ниже уровня промерзания грунта (в среднем не менее 30 см). Чтобы предупредить коррозийные изменения поверхности металлические трубы желательно покрыть специальным защитным составом.

На дно траншеи укладывают трубу, конец которой выводят через отверстие в колодезном кольце и опускают в воду, не доводя 35-40 см до дна колодца. Трубу необходимо располагать под уклоном в 0,15 м через каждый метр длины изделия. Конец трубы оборудуют сетчатым фильтром, который защищает всасывающее отверстие от попадания примесей, обеспечивая тем самым бесперебойную работу самого насоса.

Гидроаккумулятор обустраивают на высоте не менее 1,5 метра от уровня пола, чаще всего - на чердаке или крыше. Благодаря такому размещению в случае отключения электричества будет обеспечен напор воды, при котором она самотеком продолжит поступать в кран.

Закрытое и сухое помещение – оптимальные условия для размещения насосного оборудования, создание которых позволяет продлить срок службы системы водоподачи

Само насосное оборудование лучше размещать в закрытом помещении, где температура воздуха даже в холодное время года не понижается ниже +2°С. Оптимальный вариант – в подсобке дома.

В случае неполадок в системе колодца для предотвращения слива воды из магистрали в дом необходимо предусмотреть обратный клапан, который устанавливают перед входом в насос. Для автоматического отключения насоса желательно установить электроконтактный манометр.

После монтажа всех основных и дополнительных элементов системы, проверяют внутреннюю разводку к точкам потребления, и лишь после этого подключают насосную станцию к щитку управления.

Чтобы провести работы по снижению подпора грунтовых вод снаружи , удобнее сразу строить колодец «открытым» способом, когда в отрытый шурф кольца опускаются краном. Если же колодец построен традиционным «закрытым» способом, то кольца для проведения работ можно обкопать на 0,5 метра вокруг, чтобы обеспечить доступ к швам между кольцами снаружи.
Гидроизоляция швов и самих колодезных колец (бетон - влагопроницаемая структура) выполняется следующим образом: швы шпаклюются цементной гидроизоляционной смесью Плитонит Авквастоп или ее аналогами. При отсутствии возможности купить такую смесь, используем морозостойкий цементный клей для плитки для наружных работ, смешанный с небольшим количеством жидкого стекла. Плиточный клей имеет большую адгезию, морозостоек и пластичен по сравнению с обычным цементом.
После того, как швы просохнут, поверх швов наклеивается EPDM гидроизоляционная мембрана (бутилкаучуковая пленка), которая используется для гидроизоляции прудов или бассейнов. В случае экономии проклеиваются только швы + 20-30 см вверх/вниз. Но, гораздо лучше оклеить максимально большую площадь всей доступной поверхности колец. Для наклейки мембраны у поставщиков есть специальные адгезивы для обработки поверхности, клей и герметики для обработки краев мембраны.
Есть и более экономный вариант наружной гидроизоляции колодца : наплавление на швы и кольца битумно-полимерной гидроизоляции. Этот способ несколько хуже, потому что не исключает попадания битума в воду. Для гидроизоляции питьевых колодцев нельзя использовать битумные обмазочные средства для гидроизоляции. Если же вы делаете гидроизоляцию бетонных колец для септика, то пользоваться битумными гидроизоляционными материалами можно свободно.
Еще более простой и дешевый способ наружной гидроизоляции бетонного колодца (но и менее надежный): обернуть колодец двумя-тремя слоями п/э пленки, которую можно закрепить водопроводным (серым армированным) скотчем или клеевым пистолетом.

Наружный дренаж колодца позволит снизить подпор грунтовых вод и уменьшит степень морозного пучения грунта. При такой схеме устраивают обсыпку колец колодца «гильзой» из слоя песка 30-50 см. Такой дренажный слой будет отводить воду от стенок колодца и значительно снизит силы морозного пучения (меньше воды в грунте - меньше расширения при замерзании). Необходимости в традиционных глиняном замке и бетонной отмостке вокруг колодца при такой схеме гидроизоляции, утепления и дренажа нет. Уложенный в грунте утеплитель, накрытый п/э пленкой, края которой приклеены клеевым пистолетом к бетонному кольцу, играет роль подземной мягкой отмостки, отводящей осадки в сторону от ствола колодца.

Неподвижность колец колодца относительно друг друга обеспечивается механическим соединением колец между собой по следующей схеме: Изнутри кольца сверлятся перфоратором на ½ - ¾ толщины кольца, вставляется нейлоновый дюбель и сантехнические шпильки. Две соседних шпильки соединяются с помощью накладной стальной крашеной оцинкованной пластины с отверстиями, и закрепляется гайками. Можно крепить пластину болтами. Некоторые просто забивают в отверстия стальные скобы. Делается скрепление колец, само собой, после выполнения герметизации швов.

Схема борьбы с заносом песка в колодец.

Чаще всего при рытье колодцев встречаются ложные плывуны: слои мелкого водоносного песка. Именно из них зачастую и получают воду для колодца. Истинный плывун содержит в составе не только песок, но и мелкие частицы глины, и другие коллоидные частицы. Истинный плывун плохо отдает воду.
Ложный водоносный плывун способен быстро запесочить определенную высоту колодезного кольца при вскрытии водоносного горизонта при рытье колодца. Массированное поступление песка останавливается только тогда, когда давление в плывуне уравновешивается с атмосферным давлением. Но такое равновесие не означает, что колодец постепенно не будет запесочиваться и дальше. Бьющие из ложного плывуна ключики несут с собой тонкие струйки песка. И со временем вы обнаружите на дне колодца несколько изрядных песочных «вулканчиков».
Для борьбы с ложным (водоносным) плывуном (поступлением песка через дно колодца) устраивается донный фильтр. Необходимо отметить, что устройство донного фильтра в колодце не на ложном плывуне без необходимости может снизить поступление воды в колодец: коллоидные частицы истинного плывуна или глинистого грунта быстро забьют донный фильтр.

Схема донного фильтра для колодца.

На дно колодца укладывается хорошо проницаемый влагой геотекстиль или Дорнит (похож на флизелиновую подкладку). Нельзя использовать геотекстиль похожий на Изоспан черного цвета. Такой геотекстиль плохо пропускает воду.
Края геотекстиля заворачиваются на стенки колодца. Геотекстиль прижимается ко дну колодца решеткой из досок осины или лиственницы. На деревянную решетку укладываются несколько больших камней, и засыпается слой щебня 10-20 см. Для дополнительной очистки воды и улучшения ее качества можно проложить еще один слой геотекстиля поверх гранитного щебня и засыпать мелкий шунгитовый или кремниевый щебень. Свободные края геотекстиля при такой схеме крепятся по кругу внутри колодезного кольца стальной оцинкованной монтажной лентой на дюбеля и саморезы. Саморезы для крепления монтажной ленты, которые будет находиться под водой, лучше использовать оцинкованные или латунированные.

Автономное водоснабжение частного дома – из колодца или из скважины – состоит из двух конструктивных частей: электрической и гидравлической. «Водная» часть включает две подсистемы, связанные между собой: это комплекс подачи питьевой воды из источника и распределительная сеть в доме. Стыковочным узлом между магистралью и внутридомовой разводкой выступает водонапорный бак или гидроаккумулятор.

Для частного водопровода в качестве питьевого источника может быть выбран открытый колодец или закрытая скважина – в большинстве случаев трудность принятия решения по этому вопросу лежит на плечах хозяина. Важную роль здесь играет геология и экономика. Если гидравлический пласт залегает на глубине 5-11 метров, мелкозаглубленный колодец будет предпочтительней. Однако земли некоторых регионов располагаются на базальтовых плато. Вода, текущая в здешних грунтах, до уровня семи метров, как правило, не родниковая, а верховая – стекшая с поверхности почвы. У людей, живущих в этих краях, скважина – единственный, безальтернативный вариант.

Достоинства колодцев:

Относительная дешевизна сооружения водопровода;
Удобство обслуживания, возможность визуального контроля состояния элементов водозабора;
Полная автономность – при отсутствии энергоснабжения воду можно подавать своими руками с помощью ручного насоса.

Достоинства скважин:

Вода, свободная от верховых вод и биологических примесей (но, возможно, насыщенная солями тяжелых металлов);
Долговечность службы;
Отсутствует необходимость регулярной очистки.

Основные элементы системы водоснабжения

С точки зрения монтажника водопровода, скважина – это разновидность колодца, просто более глубокого. Уровень расположения водного зеркала в грунте прямо влияет на выбор оборудования. Если высота подающей магистрали составляет менее десяти метров, резонно приобрести всасывающий насос верхнего расположения. Для более глубокой скважины необходима помпа центробежного принципа действия погружного типа.

Устройство внутридомовой системы автономного водоснабжения не зависит от принципа забора и подачи воды. В схеме обязательно присутствует накопитель, который обеспечивает определенный запас воды, или гидроаккумулятор, который способствует поддержанию давления на заданном уровне. Трубы от бака к точкам потребления воды разводят в соответствии с правилами, едиными для всех видов водообеспечения.

Конструкция заборной системы и подающей магистрали имеет свои особенности для каждой разновидности насосного оборудования. Схема водопровода с агрегатом поверхностного типа выглядит так.

В колодец заглублен шланг (труба), снизу он оснащен фильтрующим элементом – сетчатым цилиндром и обратным клапаном. Нижний конец трубы располагается выше донной поверхности на 0,8-1 м. Верхней конец присоединен к всасывающему фланцу насоса. Далее вода подается к накопительному баку или к гидроаккумулятору.

Погружной насос в колодце подвешивают на шнуре. Оптимальная высота его расположения – выше донной поверхности на 0,8 м. Выбирая между полимерным и стальным тросом, необходимо помнить, что полипропиленовые (капроновые) шнуры при намокании растягиваются, их длина увеличивается на 2-4%. Столь малые цифры означают, что сорокаметровый трос при опускании в колодец превращается в корд длиной 40,8-41,6 м.

Напорная башня

Накопительную емкость располагают в самой высокой точке здания. При ее размещении на чердачном этаже нужно сделать зимнее утепление бака. Преимущества использования в схеме резервуаров:

Позволяет создать равное постоянное давление в системе водопровода. Благодаря силе притяжения земли увеличение высоты накопителя на один метр создает дополнительное давление в 0,1 атм. Если удастся поднять резервуар на высоту 10 м, то по полудюймовой трубе к крану в секунду будет поступать примерно 4,5 литра воды. Учитывая, что большинство приборов – посудомоечные, стиральные машины потребляют 1,2 л/мин, давление в 1 атмосферу будет достаточным для нормального жизнеобеспечения;
Позволяет сделать запас воды. Накопительный бак емкостью 1 кубометр обеспечит водой четырех жителей загородного дома по нормам СНиП 2.04.01-85 в течение суток;
Увеличивает срок службы насосного оборудования. Максимальный износ рабочих деталей механизма происходит при пуске агрегата. При наличии накопительного резервуара количество включений-выключений агрегата минимизировано;
Упрощает обслуживание водопровода своими руками. Чтобы не подвергать бак нагрузке избыточного давления, его оборудуют сбрасывающей трубой: при переливе вода поступает в прилегающий сад (во вспомогательную емкость). Бак своими руками периодически нужно промывать, протирать от пыли стенки, подкрашивать корпус.

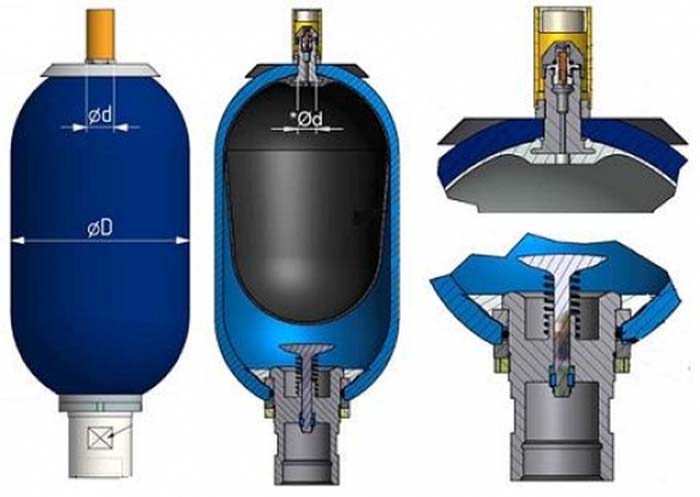

Гидроаккумулятор

Прибор позволяет автоматизировать подачу воды из колодца. Представляет собой цилиндрический бак, внутренняя полость которого разделена эластичной мембраной. С одного торца резервуар оснащен пневматическим ниппелем, с другого – гидравлическим вводом. Работает устройство в комплекте с датчиком давления. Принцип действия агрегата описан в инструкции пользователя.

Станция в помещении

Всасывающие насосы монтируют своими руками на твердой поверхности. Для того чтобы он смог преодолеть сопротивление атмосферного столба и поднять жидкость необходимой массы, до первого запуска магистраль заполняют водой.

Насосы такого типа обладают рядом достоинств:

Их просто обслуживать – весь агрегат находится на виду;
Для того чтобы его заменить, не нужно своими руками вытягивать из скважины весь водопровод;
В процессе работы корпус насоса подвергается незначительным химическим, температурным и механическим нагрузкам;
Прибор относительно недорог, можно выбрать модификации в бюджетном исполнении и эксплуатировать долго, обеспечив щадящие условия эксплуатации.

Недостатки приборов верхней схемы расположения:

Ограниченный уровень подачи воды – не более 11 м;
Трудности при первом запуске – небольшая воздушная пробка может превратить простую пятнадцатиминутную операцию в развлечение на полдня.

Существует несколько приемов, с помощью которых слабые стороны конструкции всасывающих насосов нивелируют.

Устранение шумового эффекта

Агрегат будет создавать меньший шумовой дискомфорт, если его разместить в кессонной камере при колодце. Это ниша со сторонами 1,5 м на 1,5 м глубиной 2-2,5 м, дно и стены которой забетонированы и заштукатурены. Помещение оборудуют своими руками наподобие погреба, оснащают крышкой. Водопровод из колодца выводят в кессон на уровне пола, для этого в кольце колодца на необходимой высоте делают отверстие. Если кессон устраивают рядом со скважиной, обсадную трубу срезают на заданном уровне.

Кессон соединяют с домом траншеей, глубина которой ниже точки промерзания. В стене на входе в дом целесообразно сделать футляр из трубы большего диаметра. Это устройство повысит срок службы водопровода и облегчит труд при его возможной разборке. Полость между стенками труб уплотняют теплоизолирующей набивкой.

Модернизация насоса

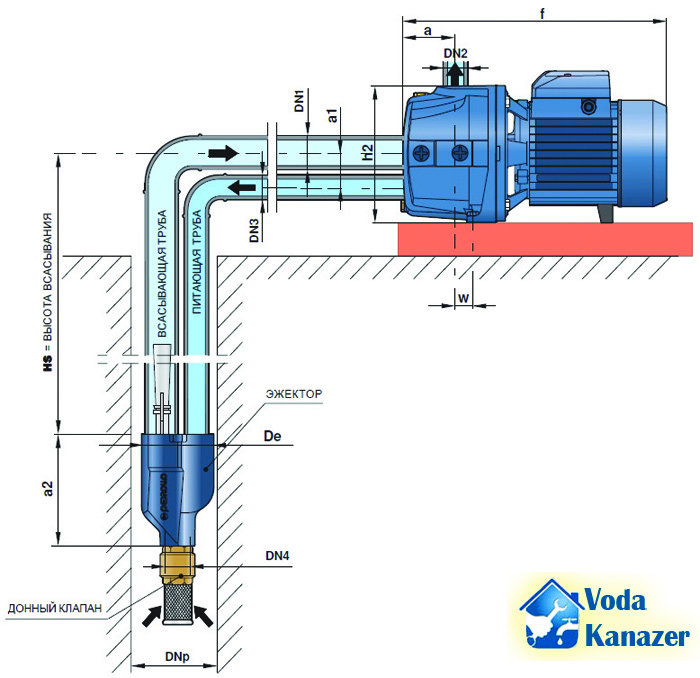

Тяговые характеристики прибора можно повысить. Если в хозяйстве уже есть всасывающий насос и выкопан колодец, вода в котором находится на глубине более 20 м, не стоит торопиться менять оборудование. С середины 19-го века известно инженерное приспособление – эжектор. Его устройство известно всем, кто хоть однажды разбирал пульверизатор: поток газа (или жидкости), проходящий мимо сопла в замкнутой системе, подсасывает жидкость из резервуара, расположенного на более низком уровне, и выплескивает ее под большим давлением в систему расположенную выше. Применение такого приспособления повысит возможности поверхностного насоса и позволит подтягивать воду с дополнительных 5-10 м.

Сделать такое устройство можно своими руками из тройника и штуцера, ввернутого в его нижнюю часть. Сопло штуцера должно частично перекрывать канал бокового фланца. Для этого шестигранное основание штуцера перетачивают в конус. Резьбу сохраняют. Схема подключения магистрали к прибору с эжектором выглядит так.

Верхнюю часть тройника-эжектора соединяют трубой с входом в насос. К выходу из него своими руками подключают еще один тройник, его боковое ответвление и нижнюю часть эжектора закольцовывают – создают контур рециркуляции. К боковому фланцу эжектора подводят всасывающую трубу от источника воды. При запуске прибора жидкость движется по контуру рециркуляции, подтягивая через боковой отводок воду с глубины колодца.

Первый запуск

Ввод в действие насосного бытового оборудования бывает затруднен из-за присутствия малых доз воздуха в полостях тракта магистральной трубы, гидроаккумулятора и рабочей камеры насоса. При вращении крыльчатки за ее полостями образуются разреженные зоны, в которых собирается воздушно-водная суспензия. Плотности смеси не хватает, чтобы обеспечить необходимое давление всасывания, вода с колодца не поступает.

«Победить» проблему помогают вспомогательные устройства, позволяющие повысить давление воды в рабочей камере. Для этого в систему своими руками дополнительно врезают напорные заливные трубы, оснащенные в верхней части воронкой или емкостью с водой. Их задача – повысить давление жидкости в рабочей камере насоса. Чем выше будет располагаться заливная воронка, чем большего объема будут вспомогательные емкости, тем большее давление можно создать в системе, быстрее ввести механизм прибора в рабочий режим.

Погружное оборудование

Водоснабжение частного дома из колодца с погружным насосом сделать своими руками и запустить в эксплуатацию проще, необходимо только выбрать агрегат достаточной мощности. В большинстве случаев глубинные агрегаты оборудованы фильтрами и клапанами, препятствующими обратному ходу жидкости. Запуск их не составляет труда.

Существует несколько способов водообеспечения загородного дома:

Подача воды из центрального водопровода. Это может оказаться проблематичным из-за дороговизны работ либо из-за слишком маленького напора воды из отдаленных трубопроводов.
Забор воды из природных водоемов, что бывает невозможно при отсутствии поблизости озера или речки.
Устройство скважины может оказаться ненадежным при определенных видах почвы либо слишком глубоком залегании артезианских вод.
Сооружение колодца, который может стать единственно приемлемым способом автономного или коттеджа. Это особенно важно при повышенном потреблении воды для полива и других технических нужд.

Колодезное водоснабжение

Устройство колодезного водоснабжения обладает рядом преимуществ по сравнению с другими возможностями снабжения дома свежей водой:

Экономичность работ. Вырыть колодец дешевле, чем пробурить скважину либо протянуть трубы от центральной трассы;
Рытье колодца вручную возможно практически для любого человека, без привлечения сложной техники;
сможет обеспечивать вас водой много лет,
Колодезная вода не потребует лишних затрат – только небольших расходов на электроэнергию для насосов;
Устройство колодца возможно без официального разрешения.

Единственный недостаток такого водопровода заключается в том, что колодцы требуют периодической чистки (примерно 1 раз в год) и более надежной системы фильтрации.

Работы по устройству водоснабжения из колодца

Обычно работы по устройству колодезного водопровода проводятся в несколько последовательных этапов:

Выбор конкретной схемы и общая планировка водоснабжения;
Копка самого колодца и траншей для трубопроводов;
и других необходимых материалов;
Установка насосов и системы фильтрации;
Монтаж трубопроводов от колодца к дому;
Установка в систему водоснабжения оборудования для подачи горячей воды и прочих бытовых аппаратов – посудомоечных, стиральных машин и т.д.

Если каждый из них будет выполнен правильно, то у вас не будет сложностей с настройкой всей системы и с последующим ее обслуживанием.

Устройство колодца

Выбор места

Наиболее важным этапом постройки автономного водопровода является обустройство самого колодца. Как показывает опыт, заниматься этим удобнее в летние и начало осенних месяцев, когда подземные воды опускаются до минимального уровня. Это позволит вам наиболее точно рассчитать необходимую глубину.

Очень важно правильно определить место для будущего колодца. Сделать это можно:

Ориентируясь на народные приметы. Обычно в местах близкого прохода подземных вод трава гуще, сочнее и зеленее.
С помощью лозы или двух алюминиевых прутьев, старым дедовским методом.
Пригласив специалистов с соответствующим оборудованием.
Просто расспросить старожилов о местах залегания водных жил на территории вашего и близлежащих участков.

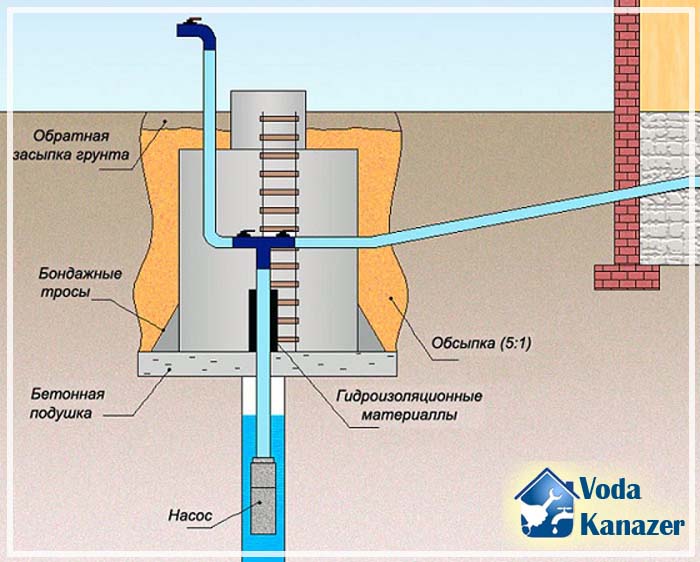

Схема устройства водоснабжения из колодца

При расположении колодца обязательно учтите наличие расположенных рядом с ним выгребных ям, компостных куч, туалетов и т.п. Подобные источники загрязнения должны находиться не ближе, чем через 50 метров от строительства. Также нежелательно слишком близкое расположение колодца к дому либо имеющемуся у вас погребу, так как это может привести к вымыванию почвенных слоев и сдвигу фундамента.

Строительство

Как только место подходящее место выбрано, можно начинать копать колодец. Сначала определитесь, каким будет ваш будущий колодец — деревянного типа, из кирпича или камня, либо выполненный в виде вертикальной земляной шахты, укрепленной железобетонными кольцами. Наиболее простым и прочным является установка колец из бетона. Они защитят от обвалов грунта со стен и предотвратят стекание грязных поверхностных вод. Такие кольца можно купить в готовом виде либо отлить собственноручно.

Для бетонных колец мы роем колодец круглой формы

Сначала выравнивается площадка, на которой размечается место для копки ямы, диаметр которой на 10-20 см превышает диаметр заготовленных вами колец.
Выкапывается яма глубиной на 10-12 см меньше высоты кольца (готовые кольца бывают высотой примерно 90-100 см). Раскопанная земля отправляется наверх (например, в ведрах с помощью рук или устроенной лебедки).
В выкопанную яму укладывается первое кольцо, на торце которого устанавливаются несколько соединительных скоб (не менее 3-х).
Продолжается копка ямы на глубину еще одного кольца.
Опускается вниз предыдущее кольцо, а затем устанавливается в скобы следующее. Во втором кольце делается отверстие для трубы будущего водопровода (диаметром в 1,5 раза больше трубопроводов).
Продолжаем копать, повторяя описанные выше действия, с установкой новых колец, до появления интенсивного потока воды. Обычно приходится копать до появления в земле слоя песка. Это происходит по-разному на разных участках, чаще всего после установки 6-ти – 8-ми колец.
Можно углубиться вниз еще на 0,5 метра, выкачивая воду насосом.
Далее нужно прикрыть шахту и оставить колодец для отстоя воды не менее чем на 1 сутки. Это необходимо для уточнения уровня воды. В идеальном варианте он будет более 1-1,5 м от края.
Теперь нужно откачать всю воду, уложить на дно мелкие камни и слой щебня толщиной 40-60 см, который будет фильтровать прибывающую воду. Щели между железобетонными кольцами заделываются цементным раствором.

Материалы и оборудование

Теперь необходимо подобрать необходимые элементы будущего водопровода. В этот список обязательно включаются:

Установка для подъема воды – насосная станция либо отдельный насос,
Накопительный бак либо водонапорный резервуар (гидроаккумулятор),
Водозапорный клапан,
Трубопроводы со всей необходимой арматурой – запорной, смесительной и регулирующей.

Насос

Насос может быть скважинный, поверхностный либо погружной.

При выборе насоса обратите внимание на его мощность (развиваемое давление и производительность). Если ваш колодец очень глубокий, и воду нужно поднимать на приличную высоту, то этот параметр очень важен. Поэтому при достаточном удалении колодца от дома лучше покупать центробежный самовсасывающий насос с наличием внешнего эжектора. В противном случае можно обойтись и более простыми моделями. Погружные и мембранные насосы не нуждаются в установке дополнительных водозапорных клапанов, но это бывает не всегда надежно.

Резервуар и клапан

Бак для набора воды лучше взять из нержавеющих материалов (сварка из «нержавейки» либо прочный полимер). Его размеры зависят от выбранной вами схемы водопровода. Накопительный резервуар обычно бывает в разы больше водонапорного.

Выполняем герметизация швов соединения бетонных колец

Водозапорный клапан потребуется для того, чтобы не было потерь воды, а также в трубопроводы и насосную станцию не попадал воздух, что может вывести ее из строя. Клапан можно приобрести в магазине хозтоваров и стройматериалов (в отделе оборудования для водопроводов). Также можно изготовить его самостоятельно. Главное – добиться того, чтобы он не пропускал воду в обратном направлении.

Трубы и фильтры

– меди, стали, полимера, металлопластика и др. На данный момент наиболее популярны водопроводы из металлопластика. Их ценят за устойчивость к коррозии, легкий монтаж (хорошо гнутся и т.п.) и приемлемую цену. Для водопровода достаточно купить трубы диаметром 16 мм.

Фильтрующая система, в принципе, может быть выбрана любая. Только смотрите, чтобы в ней была предусмотрена легкая замена фильтрующих элементов.

Схема водопровода из колодца

Схема водопровода различается в зависимости от устройства накопительных резервуаров. Они используются для бесперебойной подачи воды, без постоянного обращения к включению и выключению насосов.

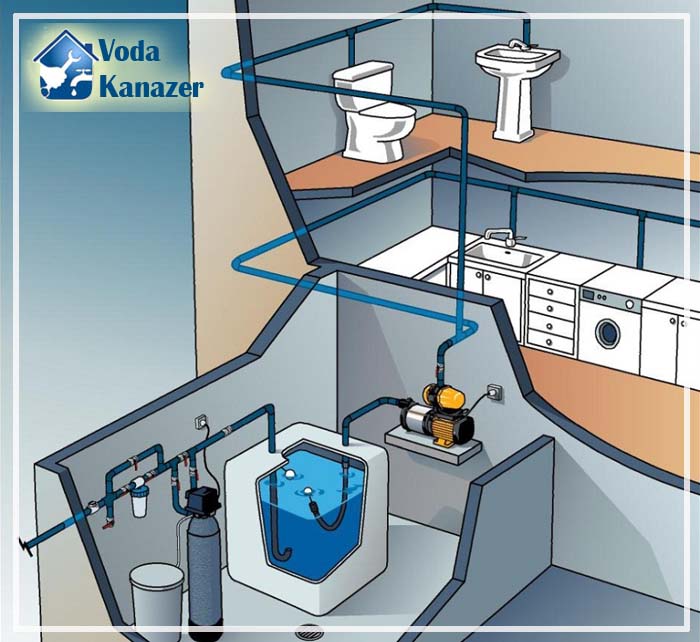

Схема устройства водопровода из колодца

С накопительным баком

Любая автономная система водоснабжения представляет собой объединение источника забора воды, нагнетательного насоса, блока управления, резервуара для воды, разводки из труб и регулирующей арматуры. При выборе системы с накопительным баком этот резервуар (объемом не менее 1-1,5 кубометра) устанавливается на самом высоком месте в доме (на чердаке) и хорошо утепляется во избежание замерзания в холодное время года. В него накачивается вода, которая затем может подаваться по трубам для всех домашних нужд. Пополнение резервуара водой может быть ручным либо автоматизированным.

С водонапорным резервуаром

Также в систему может быть встроена небольшая герметичная емкость, в которую снизу нагнетается вода. С подъемом уровня воды в ней сжимается воздух, который находится над водой. В моменты отключения насосов в системе будет , которое обеспечит сжатый в резервуаре воздух.

Остается только установить автоматическую подачу воды. Это достигается при оборудовании водопроводной системы электроконтактным манометром, который и регулирует своевременное его включение и выключение.

Схема водоснабжение частного дома из колодца включает внешнюю (летнюю или зимнюю) и внутреннюю прокладку труб с последовательной или коллекторной разводкой, при составлении проекта следует учесть ряд моментов:

обустройство скважины производят на расстоянии 40 м и более от источников загрязнения;
оптимальная конфигурация внешней магистрали имеет вид прямой линии (при невозможности избежать поворотов их минимизируют);
различают 2 способа ввода трубы в строение: бурение отверстия в основании или в стене;
правильное расположение точек-гидрантов для орошения растительности исключит возможность тянуть поливную систему через грядки шланги;
предварительно размеченные пути транспортировки жидкости и указание точек потребления позволит правильно выбрать схему внутренней разводки.

Разница между летним и зимним водопроводом - снаружи

Для обеспечения нормального водоснабжения следует знать о нюансах, возникающих при соединении труб с источником и подключении насосного агрегата. Выбор стоит между летним и зимним вариантом.

Летний водопровод прокладывают поверху или в мелкой траншее, сокращая объем недешевых земляных работ. Нет потребности в использовании электрооборудования для локального или полноценного прогрева труб. Насосы не обязательно ставить в отапливаемом хозблоке и сооружать него кессон или приямок возле колодца. Ввод магистрали часто производят по бюджетной схеме через стену, исключая бурение отверстий в подвале или фундаменте.

Нет потребности в утеплении накопительных баков и части трубопровода, пересекающего зону замерзания и неотапливаемого подполья. Это позволит сократить расходы на материалы, но потребуется разборка внешней водопроводной линии по окончанию дачного сезона, если она проведена временно. Капитальную летнюю систему не разбирают, но сливают воду из труб.

Монтаж зимнего трубопровода требует слива воды перед каждым длительным отлучением. Сливной кран или электромагнитный прибор для консервации подключают к системе вне зависимости от типа водоснабжения. Прокладка труб с наклоном в сторону колодца обеспечивает слив самотеком. Это условие не распространяется на разборную наружную систему временного назначения, так как слив гарантирован в процессе демонтажа.

Отличия между летним и зимним водопроводом - внутри

Внутреннюю разводку монтируют с уклоном не более 0,5 см на 1 м протяженности. При выборе летней магистрали, систему сооружают по последовательной схеме. Она менее требовательна к показателям рабочего давления. Консервацию производят без применения приборов для принудительного слива. Зимний водопровод сооружают по последовательной или параллельной схеме с использованием коллекторных гребенок, подразумевая использование мощного насоса. Для повышения эффекта используют каскад из двух насосов. Один монтируют в колодце, второй в накопительной емкости.

Считается неразумным применение зимней схемы водопровода, если планируется простаивание загородной собственности в морозы. Обустройство солидных усадеб проводится с зимней наружной магистралью и летней стационарной водопроводной линией в качестве резерва.

Летний водопровод из колодца

Различают надземные и подземные варианты летнего водопровода. В первом варианте предусмотрено использование одного или нескольких шлангов (из резины или силикона), соединенных через переходники для обеспечения заданной длины. Более надежным вариантом выступает резиновый контур с капроновой нитью для повышения прочности.

Надземную водопроводную магистраль разбирают на зиму, в противном случае она замерзнет, растрескается. Подземный вариант прокладывают в грунте аналогично зимнему варианту, а на поверхность выводят краны. При размещении шланга на небольшой глубине, с наклоном в 2 гр. в сторону слива, на конце трубы размещают сливной вентиль, обеспечивающий выпуск воды в почву.

Схемы внешней системы водоснабжения представлены двумя вариантами:

Временный. Размещенный на поверхности с использованием невысоких стоек или на небольшой глубине трубопровод. Для сооружения системы используют гибкие шланги с защелками или ПВХ трубы с фитингами, угловыми муфтами, кранами. Положительные характеристики включают простоту сборки, скорость и низкую стоимость работ. К минусам относят риск в повреждении и хищении, неудобство перемещения по участку элементов.
Стационарный. Укладка производится в мелкой траншее на глубине 0,3 - 0,8 м. Для обустройства используют трубы ПН, стыкуемые с помощью сварки или отрезки ПНД с фитингами для соединения. К плюсам относят надежность, комфорт на участке, защищенность от хищения. Исключена необходимость в ежегодной сборке. К негативным сторонам относят финансовые и трудовые затраты.

Глубина закладки определяется критериями использования земельного надела:

0,3 - 0,4 м для водоносной линии, размещенной под газонами или вдоль дачных дорожек;
0,7 - 0,8 м для магистрали, проложенной под грядками, исключая повреждение труб лопатой.

При неглубокой закладке водопровод закрывают сверху согнутым «домиком» листовым металлом.

Подготовка конструктивных составляющих

Основные элементы включают:

сливной кран или электромагнитный клапан для слива воды в стационарных системах;
погружной насос, но при высоком зеркале подземных вод хорошо используют поверхностные агрегаты;
трубы для внутреннего и наружного водопровода, их диаметр определяется местом установки: для внешней трассы, питающейся из колодца, применяют трубу поперечным сечением 25 мм, внутри используют трубу в 15 мм.

Элементы цепи:

Мембранный гидроаккумулятор. Объемный бак обеспечивает стабильное давление, сокращаемое число включений насоса, увеличивая его срок эксплуатации. Имеющийся в нем запас воды предупредит появление проблем при отключении электроэнергии.
Система фильтрации грубой очистки, используемая в заглубленных в песчаном грунте скважинах.
Армирующие элементы для обеспечения стабильной работы системы: манометры, шаровые краны, реле давления.
Водонагреватели.

Как собрать временную магистраль из пластиковых труб?

При обустройстве временного водопровода соединение с помощью сварки или склеивания исключено, что предотвращает возможность демонтажа перед зимним застоем. Для его сооружения применяют полимерные комбинированные фитинги с резьбой из металла.

Применят все виды ПП труб. Материал под маркой PN-10 хорошо служит для участков с холодной водой. Внутреннюю разводку от греющего воду устройства до точек водозабора производят с применением труб PN-20, можно PN-25. Соединительные и угловые детали подбирают по номенклатуре труб. Для многократного демонтажа водопроводной магистрали от колодца служит полимерная муфта с оцинкованной накидной гайкой. Дополнительно потребуются комплекты для размещения точек полива с приспособлениями для фиксации шланга. Сливное устройство для временной установки не потребуется.

Обустройство зимнего водопровода из колодца

Зимняя схема позволяет провести воду в дом из колодца двумя способами:

ниже глубины замерзания грунта (1,5 м);
выше уровня промерзания, но с теплоизоляцией и нагревательным кабелем (внутреннего или наружного монтажа).

Для сокращения трудовых затрат или глубины ниже 1,5 м оптимальным решением станет дополнительная защита труб с помощью утеплителя. Во втором случае выкапывают канаву для водопроводной системы на глубине 0,5-1 м или проводят трубу под поверхностью.

Подготовка к монтажу

Для обеспечения бесперебойного водопотребления требуется предусмотреть установку насосной станции погружного или поверхностного типа. Первый вариант отличается высокой производительностью и ценой. Они рассчитаны на бесшумную эксплуатацию и экономичность.

Обязательными элементами выступает гидроаккумулятор и сливной клапан. Первый элемент обеспечивает защиту системы от гидроударов, второй – слив в процессе консервации. Для подержания оптимального давления гидроаккумулятора, за ним устанавливают реле.

Внимание! Обустройство колодца имеет смысл, если уровень залегания питьевой воды находится на глубине 5 - 15 м, согласно статистике средний запас воды для 4-х человек составляет до 200 л.

Бурение ямы

Организация водоснабжения частного строения из колодца начинается с бурения скважины. Глубина котлована варьирует на глубине 4 до 20 м, исходя из уровня залегания грунтовых вод. По поперечному сечению яму делают на 20-30 см больше размещаемых колец. Котлован роют до начала проникновения внутрь воды. По окончанию бурения дальнейшие работы производят спустя 1-2 суток.

При наполнении колодца водой на 1.5 м и проверке надлежащего качества жидкости, требуется ее откачка. На дне размещают щебенку слоем в 30-40 см, выполняющую роль фильтрации. Для предотвращения проникновения талых и поверхностных вод, щели между кольцами заделывают песчано-цементным раствором. Источник заполняется водой.

Монтаж насоса и наружная прокладка труб

При выборе насоса учитывают ряд особенностей:

поверхностные агрегаты, не погружаемые в воду, рассчитаны на подъем жидкости с глубины 8-9 м;
погружные системы размещают воде, обеспечивая максимальную высоту подъема до 200 м.

Погружные модели размещают внутри колодца, поверхностные размещают в отдельной подсобке. В обеих ситуациях траншея между скважиной и домом, прокладывают на 20-30 см ниже уровня замерзания грунта.

При выборе труб оптимальным вариантом выступают металлопластиковые изделия - они хорошо гнутся и противостоят внешним агрессивным воздействиям. На конце трубы, погружаемой в скважину, размещают сетчатую систему фильтрации. Отверстие в ж/б кольце колодца, предусмотренное для врезки трубы, заделывают глиняным замком, предотвращающим проникновение талых вод. Соединения выполняют специальными фитингами. Исключено создание резких поворотов под углом в 90 гр. – их создают из 2-х частей по 45 гр.

Отдельно учитываются особенности подачи воды при низкотемпературном режиме. Следует предусмотреть утепление водопровода. Наиболее оптимальным и надежным вариантом выступает укладка по всей длине электрического кабеля, обернутого теплоизолирующим материалом. Для исключения хлопот по водоснабжению в зимнее время года при отсутствии хозяев, следует предусмотреть консервацию. Слив воды производится перед каждым отъездом более 2 суток, что исключает ее перемерзание.

По приезду систему легко перезапустить. Планируя зимний вариант водоснабжения, рядом со скважиной выкапывают утепленную яму высотой 1-2 м, где планируется создать выход трубы. Стенки котлована укрепляют кирпичом.

Используя поверхностный насос, размещенный в отдельной подсобке, необходимо позаботиться о ее температурном режиме, где предельно низкой границей выступает отметка +4 гр. При обустройстве летнего разборного варианта водоснабжения с использованием насосной системы, трубу размещают на небольшой глубине или поверх, что обеспечивает возможность демонтажа при необходимости. Оптимальным вариантом выступают армированные, полимерные или оцинкованные фитинги.

Важно помнить о мерах профилактики и ежегодно проверять качество воды, предотвращение возможности проникновения внутрь талых или грунтовых сточных вод.

Подвод воды от колодца к дому

Выбор труб . Монтаж внешней водопроводной системы проводят с использованием ПП, ПЭ или металлопластиковых труб. Оптимальным вариантом станут полиэтиленовые изделия (их отличают по синей полосе). Они ниже в цене, относительно ПП, но фитинги для них могут быть дороже. Трубы ПЭ диаметром до 63 мм выпускают в бухтах по 100 и 200 м, что позволяет без промежуточных соединений провести их укладку от колодца до дома, исключая возможность течи на соединительных участках.

Обустройство траншеи . От источника к дому прокапывают канаву, для ее защиты, дно засыпают песком, обеспечив подушку для трубы (из меди, стали, полипропилена или металлопластика). Обычно используют магистрали с поперечным сечением 32Ø. Но этот параметр может колебаться, исходя от расстояния колодца от дома. Чем он дальше, тем больше диаметр труб. Трубы размещают под наклоном (3 см на каждый м в сторону колодца) предотвращая застой воды в системе. В колодце ставят запорную арматуру.

Для проведения труб под дорогой, их размещают в гильзы. Патрубки с большим диаметром скрывают в стальных трубах. В качестве гильз могут использоваться б/у трубы. Острые края гильз зачищают напильником, ликвидируя заусенцы.

Проведение трубопровода через фундамент

В месте проведения труб через основание делают «футляр» из труб большего диаметра (из пластика, асбеста или металла), если труба 32-я, то для «футляра» подбирают 50-ю.

Сами трубы заключают в теплоизоляцию и производят набивку для предупреждения попадания подземных вод через основание под дом. Как это сделать? Необходимо забить в середину плетёный канат, а пространство края основания до каната забить глиной, герметиком или монтажной пеной.

Важно правильно ввести трубу сквозь основания (вне зависимости выше или ниже уровня почвы), а не под ним. После заливки основания создание отверстий под ним грозит разрушением дома.

Внимание! Подведение водопровода и канализации в помещение производится на расстоянии от 1.5 м.

Поэтапная инструкция:

Обустройство наружного трубопровода начинается с создания траншеи на глубине 0.3 – 0.5 м ниже уровня промерзания. На дне создают песчаную подушку 7-10 см, проливают водой и трамбуют. Прокладывают саму трубу на 25 или 32 мм.
Проводят гидравлические испытания водопровода под давлением в 1.5 раза больше рабочего давления (моно использовать воздух) и засыпают песком в 10 см с дальнейшей трамбовкой. На финише работ траншею засыпают грунтом.

Подсоединение шланга к железобетонному кольцу

Самым сложным участком при прокладке магистрали выступает стыковка шланга с ж/б кольцом, где предусмотрено отверстие при создании колодца. Этот стык тщательно изолируют, исключая возможность проникновения грязных поверхностных вод в источник. Для улучшения уровня герметизации прохода сквозь отверстие используют сгон (короткая трубка с резьбой по обе стороны).

С двух сторон трубы на нее нужно надевают уплотнители и прижимают их к стене с помощью фланцев. Используя для водопроводной системы трубы ПНД поперечным сечением 32 мм, их стыковку со сгоном обеспечивают фитинг-переходниками.

Между собой трубы соединяют путем пайки или с использованием фитингов. Специалисты не рекомендуют проводить внутреннюю и наружную гидроизоляцию стенок кольца битумными или подобными жидкими мастиками. Это грозит загрязнением воды. Оптимальным вариантом станет силиконовый герметик или раствор на основе цемента с добавлением жидкого стекла.

Глубина погружения труб или шлангов в колодец ниже середины уровня воды в скважине (или за 20-30 см от дна). Приближая трубу (шланг) ко дну, насосное оборудование подвергается риску всасывания песка. При монтаже вертикального (опускного) патрубка в колодце следует выкачать из источника воду, соединить руками трубу с коленом к выводящему патрубку в траншее, замерить отступ до дна колодца, если он составляет 20-30 см, подсоединить к колену.

Вместо колена многие монтажники ставят кран под углом 90 гр., позволяющий предотвратить подачу воды еще до поступления в помещение при ремонте или замене сантехники.

Подача воды из колодца в дом обеспечивается одним из удобных способов:

Насосным оборудованием внутри источника;
Насосной станцией вне скважины (в подвале или доме).

Как обеспечить напор воды в трубопроводе?

Для нормальной работы сантехники и бытовых приборов требуется поддержание определенного напора воды в трубопроводе. Для достижения заданного уровня давления в водопроводе на чердаке размещают водонапорный бак или гидроаккумулятор. В колодце монтируют водозаборник с сеткой для фильтрации и обратный клапан. Список основного оборудования может дополнить накопительный водонагреватель, обеспечивающий наличие горячей воды в достаточном объеме. Воду подают в водопроводную систему посредством насоса, рассчитанного на автоматическое отключение при снижении давления и включение при восстановлении рабочих параметров.

Расчет объема водонапорного бака предусматривает суточный расход воды на каждого человека, постоянно проживающего в помещении, равный 50 л. Учитывается необходимость в запасе воды для тушения пожара. Гидроаккумулятор подбирают с учетом суточного расхода воды на каждый кран по 20 л.

Устройства для подачи холодной и горячей воды компактно размещают в подвале или подсобке. Перед всеми типами оборудования, применяемого для подключения водопроводной системы, подключают запорные краны. Это способствует отключению приборов от системы для проведения ремонтных работ или их замены без снижения уровня водоснабжения помещения.

Прокладка наружного водопровода при близком расположении подземных вод

Рассматривая вариант, где монтаж внешнего водопровода ниже глубины замерзания почвы невозможен из-за близко расположенных грунтовых вод, специалисты рекомендуют провести укладку магистрали по технологии «труба в трубе» (в «футляре»).

«Футляр» герметизируют у кессона (центрального колодца) и при проведении через фундамент. В качестве «футляра» хорошо применяют трубы из асбеста, соединяемые через муфты и прорезиненные уплотнители.

Допускается применение ПЭ труб и металлических «футляров». Ниже приведена схема укладки.

На рисунке представлена теплоизолированная магистраль с нагревательным кабелем и гофротруба для подъёма к помещению, если ввод патрубка в основание производится выше уровня земли. Такие конструкции встречаются в продаже, как один комплект. Нагревательный кабель подключают внутри помещения к розетке. Ниже представлена в разрезе гофра с теплоизоляционной защитой и заключёнными трубами, их количество варьирует от одной до 3-х и более.

Рассмотренную выше конструкцию не составит труда самостоятельно собрать в домашних условиях.

Схема требует наличие греющего кабеля заданной длины, наматываемого на трубу и подключаемого вместе с датчиком температуры, обеспечивающим контроль включения/отключения кабеля:

Затем трубу помещают в футляр и укладывают в траншее. Для тепловой защиты снаружи водопроводной системы применяют скорлупу из пенопласта.

Конструктивно изделия имеют вид 2-х половинок, соединяемых между собой по технологии «шип-паз». Они оснащены каналом для нагревательного кабеля. Теплоизоляция внешнего водопровода исключает применение минераловатных материалов, теряющих свои изоляционные свойства при наамокании.

Дополнительным способом борьбы с замерзанием воды выступает размещение нагревательного кабеля внутрь водопровода.

Обустройство кабеля производится с помощью специальных фитингов с дальнейшим пропусканием устройства внутри трубы.

Менее затратным вариантом теплоизоляции выступает 4-слойное оборачивание фольгоизолом (вспененный ПЭ с фольгой) толщиной в 10 мм с фиксацией скотчем.

Схема водоснабжения в доме

Схему прокладки трубопровода выполняют двумя способами:

последовательным;
коллекторным.

Первый вариант применяют в небольших домах с малым количеством потребителей (1-2). При большем количестве жильцов появляются неудобства в виде одновременного включения нескольких водоразборных точек и снижения давления. В результате на самом удаленном участке подача воды очень слабая. Коллекторная схема разводки предусмотрена для обеспечения качественного напора воды у всех потребителей.

Особенности последовательной схемы

При последовательной схеме трубы проводят от общего стояка ко всем точкам потребления: кранам, душу, смесителям и пр. От стояка с вентилями отводят две основных магистрали:

холодного водоснабжения;

А от них с помощью тройников трубы отводят по точкам потребления.

К положительным характеристикам относят минимальный расход материалов и быстрый монтаж. Однако, зависимость потребителей воды друг от друга имеет ряд недостатков:

перепад давления при одновременном включении нескольких точек водопотребления;
невозможность перекрывания одного потребителя без отключения воды по всей системе;
не всегда возможно удобное размещение тройников в санузле.

Важно! На каждой ветке допускается дополнительный монтаж отдельного крана, позволяющего производить ремонтные работы или обслуживание сети без ее полного отключения. Это условие регламентирует СНиП 2.04.01-85, п. 10.5, где сообщается об установке арматуры на всех вводах и на кольцевой разводящей сети.

На рисунке рассмотрена типовая схема «А», состоящая из ряда элементов:

водорозетки для питания стирального оборудования;
водорозетки для подсоединения смесителя умывальника;
водорозетки – планки крана ванны;
уголка;
тройника;
обратного клапана;
водомера горячего потока воды (ГВС);
водомера холодной воды (ХВС);
редуктора давления потока;
фильтрующего элемента для грубой очистки;
отсечного крана;
стояка ГВС и ХВС.

Коллекторная система

Устройство коллектора представлено одним вводом и определенным количеством выводов, определяющих число точек водопотребления.

Особенности коллекторной системы:

при снижении давления воды в системе, на все включенные потребители подается одинаковое количество воды;
сосредоточенность в одном месте всех приборов управления (вентилей, манометров и пр.) обеспечивается на выходном отверстии коллектора, в специальном коллекторном шкафу, этот принцип конструкции обеспечивает максимальный уровень комфорта при уходе и ремонтных работах системы;
все отводы коллектора оснащают регулятором давления, обеспечивая возможность регулировки напряжения в заданном приборе. В последовательной разводке этот режим может вызвать ряд затруднений.

Среди недостатков отмечают большое количество разводок. Это отражается на объеме затрат на трубы и монтажные работы. Для нивелирования эстетических характеристик коллекторную разводку производят «скрытым» способом.

Схема коллекторной разводки «Б» представлена:

водорозеткой для питания стирального оборудования;
водорозеткой для подсоединения смесителя умывальника;
водорозеткой – планкой крана ванны;
коллектором для холодной воды;
коллектором для ГВС;
клапаном обратным;
водомером ГВС;
водомером ХВС;
фильтром для грубой очистки.
краном отсечным;
стояком ГВС и ХВС.

Схема разводки определяет способ прокладки труб. Например, если главная магистраль проведена через санузел, а на кухне размещена обратка, следует подключит умывальник и посудомоечную машину по последовательной схеме, а схема в ванной комнате определяется количеством потребителей.

Выбор материала для внутренней укладки труб

Выбор материала определяется закрытым или открытым способом укладки, стоимости и технических характеристик изделий:

Обустройство внутренней системы водоснабжения

Обычно применяют тройниковый или последовательно-коллекторный тип разводки. При открытом монтаже трубы проводят вдоль стен (обычно используют ПП). При скрытой подводке трубы укладывают в штробы и скрывают под штукатуркой, в бетонной стяжке, в подполье.

Разводку начинают от точки ввода (источника подачи воды – насоса, гидроаккумулятора, напорного бака, пр.). Общая труба подачи для снижения потерь давления, имеет диаметр от 1 дюйма. Обязательно монтируют систему грубой фильтрации и запорный кран.

Далее производят разводку труб по выбранной схеме, то есть прокладывают сеть в ванную, на кухню, пр. Если разветвление системы производят на цокольном этаже, там же располагают котел отопления, требуется предусмотреть отдельный выход к агрегату.

При последовательной открытой схеме трубы укладывают выше плинтуса на 15 – 30 см, что позволяет скрыть их сантехприборами. Прокладывая контуры сквозь стены и перекрытия, контуры защищают от повреждений с помощью обсадной трубы или специального манжета. Фиксация элементов магистрали производится с использованием клипс, пластиковых и металлических хомутов.
