Электроснабжение. Автономные источники электроснабжения.

Для любого из нас, дом прежде всего связан с понятиями тепла и света. Возможность отключения электричества из-за сбоев или аварий, ясно показали, что тем кто живет круглый год в загородном доме нужен свой источник резервного

питания. Для этого лучше использовать автономную электростанцию . Все системы жизнеобеспечения а также коммуникации зависимы от электропитания. Когда отключают подачу электричества в ваш дом, какие-то системы охраны переходят на аварийный режим работы от аккумуляторов. Но большинство систем жизнеобеспечения прекращают работу. При морозах это может привести к тому что системы водоснабжения и отопления просто замерзнут. Ремонт этих систем достаточно дорогой, т.к. приходится менять разорванные ледяными пробками трубы…

Кроме того, дом и участок становятся не защищенными, охранные системы не работают. Установка блоков бесперебойного питания не сможет решит задачу бесперебойного электроснабжения . Блоки обеспечит подачу электроэнергии только на время до разряда используемых аккумуляторов. А если его не хватит? Поэтому приобретение собственного автономного источника электроснабжения становиться необходимостью. С его помощью проблема отключения электричества вас уже больше не будет волновать. электростанция должна быть оборудована автоматическим запуском при отключении и автоматической остановкой при возобновлении подачи сетевого электричества. Далее она должна спокойно переносить достаточно длительную (до нескольких суток) автономной работы без присутствия человека. И еще электростанция

бензиновая, дизельная или газовая электростанция

Если к дому подведен газ, то самым рациональным решением будет приобретение газовой электростанции. Если электростанция необходима как аварийный источник электроэнергии на короткие промежутки времени в период отключения постоянной электроэнергии, то выгоднее приобретать бензиновую электростанцию. Это хороший вариант компактного аварийного или сезонного источника питания для летней дачи. Если же электростанция будет использована в качестве постоянного источника электроэнергии длительное время или требуется мощность более 10 кВт, то выбор дизельной электростанции экономически выгоден. Правда, дизельные электростанции дороже бензиновых аналогов, но себестоимость электроэнергии, которую вырабатывает дизельная установка меньше, чем бензиновой, благодаря низкому расходу топлива. Еще одно важное преимущество дизелей – больший ресурс работы по сравнению с бензиновыми модификациями. В среднем он составляет порядка 8-10 тысяч моточасов. Кроме перечисленных преимуществ, дизельное горючее менее пожароопасно.

Какая электростанция лучше всего подходит для загородного коттеджа и для каких целей приобретается электростанция? Автономные источник электроснабжения, мини электростанции

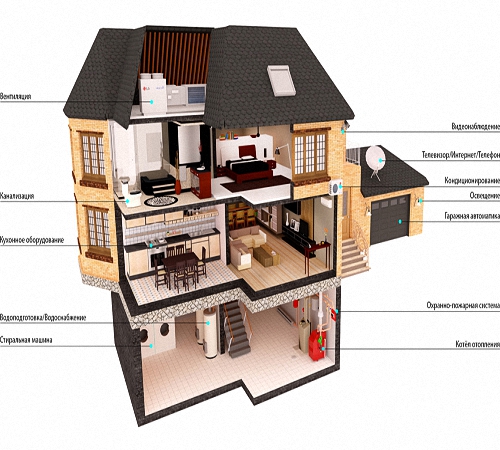

Самая важная задача это обеспечение электричеством всех систем которые должны работать постоянно. К ним относятся системы жизнеобеспечения и связи. Кроме того электростанция должна быть оборудована автоматическим запуском при отключении и автоматической остановкой при возобновлении подачи сетевого электричества. Далее она должна спокойно переносить достаточно длительную (до нескольких суток) автономной работы без присутствия человека. И еще электростанция должна быть надежной, пожарнобезопасной и малошумной. Согласитесь список требований учитывает практически все пожелания владельца загородного дома. Под это описание практически идеально подходитдизельная электростанция с жидкостным охлаждением. Какова цена вопроса? Цена прямо скажем, не маленькая- от 5 000-10 000 Евро. В зависимости от производителя и комплектации. На сегодняшний день только такие дизельные электростанции (дизель генераторы) отвечают всем требованиям, которые предъявляет потребитель-владелец загородного коттеджа, который круглый год живет в нем. Также они укладываются в жесткий стандарт безопасности, надежны, имеют дополнительный набор опций для учета индивидуальных требований.

Если рассматривать более дешевые бензогенераторы или дизельные электростанции с воздушным охлаждением. То нужно быть готовым, что в эксплуатации такие электростанции не очень удобны: иногда бывают небольшие проблемы с работой автоматики, также они более шумные. Но самое главное, из-за перегрева двигателя, не допускается их долговременная эксплуатация. Поэтому каждый решает для себя сам, что важнее: цена или надежность.

Для того, правильно выбрать подходящую электростанцию необходимо ответить на вопрос: какая необходима мощность? Чтобы определить, какую номинальную и максимальную мощность должна иметь ваша электростанция, необходимо определить мощность потребителей электрической энергии, которые будут эксплуатироваться одновременно.

Нужно хорошо подумать, что действительно неоходимо запитать от вашей электростанции. Себестоимость электричества которое вырабатывает ваша домашняя электростанция примерно вчетверо дороже «сетевого» электричества. Поэтому полный переход на свое электричество невыгоден. Необходимо подключить к резервному источнику только системы жизнеобеспечения и необходимые электроприборы. Практика показывает, что в этом списке оказываются оборудование котельной, водяной насос, охранная сигнализация, холодильник, телевизор, несколько ламп освещения и обогревательные приборы. Для работы 2-3 лампочек, холодильника, телевизора вполне достаточно мощности в 2-3 кВт. Владельцу загородного коттеджа для работы всех систем жизнеобеспечения и охранных систем необходима электростанция мощностью от 10-20 кВт. Если на вашем участке идет строительство и работает бетономешалка, дрель, болгарка то вам нужна мощность до 6 кВт. Кроме того, для нормальной работы электростанции и увеличения моторесурса рекомендуется, чтобы ее мощность на 20-30% была больше по сравнению с суммарной электрической мощностью потребителей.

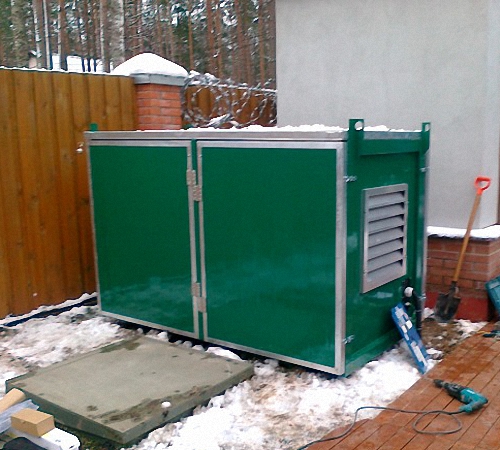

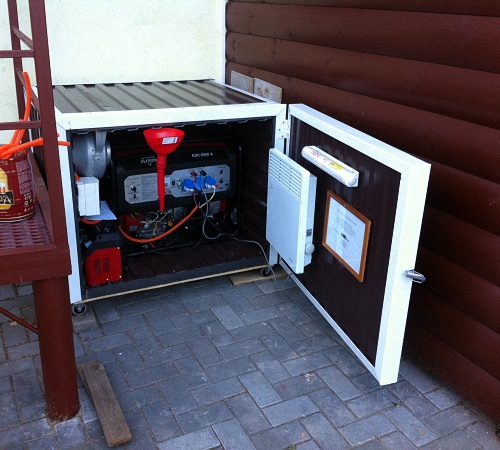

шумозащита электростанции

Любой работающий двигатель, шумит, двигатель электростанции тоже не является исключением. Постоянный монотонный шум придется терпеть, но существенно снизить и довести до тихого рокота все же можно. Для этого надо выполнить следущее. Электростанцию лучше всего разместить в специальном помещении лучше в отдельной пристройке возле дома. Необходимо подобрать модель с доработанным глушителем или в шумозащитном кожухе (последний увеличит стоимость электростанции на 800-1000 у.е.).Сэкономить топливо до 25 % и снизить шум на 5-6 дб позволяет электронная система автоматического регулирования числа оборотов электростанции. Такая опция позволяет двигателю электростанции при отключении электрических потребителей перейти на холостой ход. При повторном включение потребителей происходит увеличение числа оборотов. Система авторегулирования оборотов увеличит на 10-15% стоимость электростанции. Из-за высокой стоимости электростанции, монтаж и подключение следует доверять только специалистам (стоимость работ составляет ~10% от стоимости заказа). Именно на этом этапе пытаются сэкономить заказчики. Некачественно проведенный монтаж и подключение может попросту угробить вашу собственную электростанцию . Во избежание неправильной инсталляции агрегатов, особенно в многоэтажных зданиях со сложной проводкой электросетей, и учитывая некоторые технологические моменты, связанные с конструкцией электростанции, подключение необходимо поручать проверенным фирмам, имеющим богатую практику и работающим не первый год на рынке. Проектирование – это первый и очень важный этап работы по монтажу оборудования. Проектировщик детально изучает объект с точки зрения технического состояния и на основании своего анализа, с учетом рекомендаций потребителя и, беря во внимание существующие СНИПы и ГОСТы, изготавливает проектно–сметную документацию. Затем осуществляется ее согласование в необходимых контролирующих органах, где проверяется правильность и отсутствие нарушений норм составления.

Потребитель, имея на руках готовый согласованный проект, получает гарантию на правильный монтаж и пуско–наладку электроагрегата. монтаж и пуско-наладка электростанции Мы думаем, что не стоит убеждать потребителя в необходимости квалифицированного монтажа и пуско–наладки приобретенной электростанции, ведь это очевидно. В отличие от автомобиля, после покупки электроагрегат нельзя просто поставить в гараж и эксплуатировать по необходимости. Электроагрегат - сложная конструкция, которая производит автономное электропитание. Поэтому чтобы начать эксплуатировать его по назначению, необходимо правильно подключить. Существует ряд стандартных правил подключения агрегатов, которые нельзя нарушать. Подключение включает два основных этапа: монтаж и пуско–наладка. Монтаж заключается в изготовлении фундамента, установке на фундамент на амортизаторы и жесткое крепление (чтобы при работе от возникающей вибрации агрегат не «уехал»). Сборке системы вентиляции, отвода выхлопных газов и пр.

Пуско–наладка это подключение кабельных цепей, топливного трубопровода, а также проведение контрольного тестирования и ввод электростанции в режим эксплуатации. После проведения этих работ, потребитель получает собственное автономное электропитание.

монтаж доп. оборудования электростанции

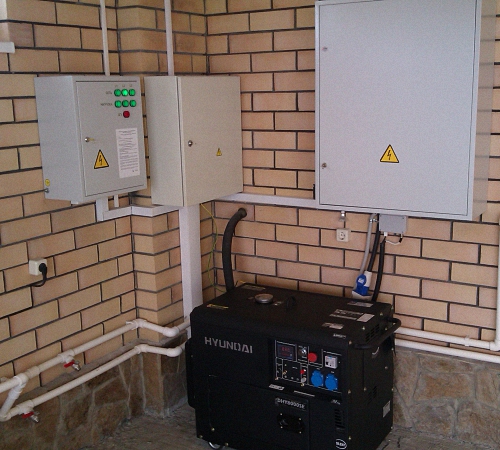

К доп. оборудованию относятся: автоматический блок управления, дополнительные баки для топлива, система подогрева, автоматическая система вентиляции на базе универсальных клапанов, стабилизаторы напряжения, источники бесперебойного питания и пр. Вспомогательное оборудование нуждается в правильном подключении к системам электростанции, чтобы избежать поломки и дальнейшему выхода из строя вашей электростанции доверяйте подключение только профессионалам. Например, проведение пуско–наладки блока автоматического управления требует специальной подготовки, т.к. это не просто щит управления, а сложное устройство, которое контролирует весь процесс работы электростанции и доп. оборудования (автоматический запуск и остановка агрегата, доливка топлива, напоминание о текущем Т.О., самотестирование). Поэтому, приобретая свой автономный источник электроэнергии, Вы должны сразу подумать о его дальнейшем, бесперебойном и нормальном эксплуатировании.

В России хорошо зарекомендовали себя дизельные электростанции немецкой фирмы “Mobil-Strom”. Компания “Mobil Strom GmbH” (Германия) основана в 1994 году и является крупным поставщиком европейского масштаба дизельных электростанций. Все электростанции могут использоваться в качестве основного или резервного источника питания. Выпускаются дизельные электростанции разной мощности от 12 до 1000 кВт. На агрегатах устанавливаются двигатели всемирно известных фирм – "Mercedes", "Deutz", "Perkins" , "MAN", "IVECO Motors", "Hatz", "Honda", "Volvo", "Cummins".

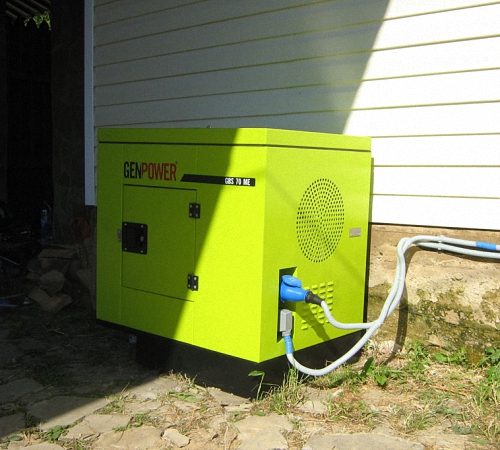

Для стабильной работы электростанции необходимо правильно ее установить. Для этого надо выполнить требования по установке дизельных электростанций.

Советы специалистов-практиков

подготовка к эксплуатации дизельного генератора

Важным элементом является место эксплуатации дизель-генераторной установки (ДГУ). При эксплуатации должны выполнены следующие требования: хорошая вентиляция; защита дизельной установки от атмосферных осадков; защита дизельной установки от высокой или низкой температуры; от солнечного излучения и от загрязненного воздуха с примесями взвесей, таких как строительная пыль, дым, копоть, выхлопные газы или химические вещества.

Для охлаждения дизельной электростанции, а также для доступа к узлам и агрегатам, пространство вокруг дизельного генератора должно составлять по периметру от 1 м, а также 1.5 м сверху. Необходимо также ограничить доступ посторонних в помещение, где установлена дизель-генераторная установка. При размещении дизель-генераторной установки на площадках на открытой местности необходим кожух или специальный контейнер.

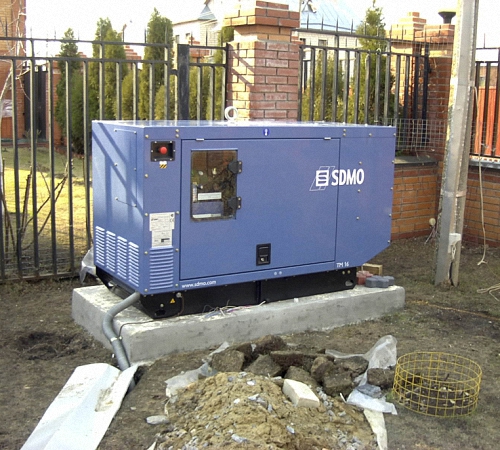

фундамент дизельной электростанции

Все дизель-генераторные установки подготовлены к эксплуатации и в собранном виде. При монтаже раму дизельной электростанции необходимо жестко закрепить на фундаменте. Крепится рама к фундаменту при помощи анкерных болтов. В качестве фундамента идеально подходит железобетонная подушка. Данный фундамент обеспечивает жесткую крепление, предотвращает перемещение агрегата и гасит вибрацию. Размеры фундамента рекомендуется делать немного больше габаритных размеров ДГУ, а глубина не меньше чем 150-200 мм. При установке дизель-генераторной установки в помещениях необходимо соблюдать требования строительных правил. Перекрытия здания должны выдерживать нагрузку вес фундамента плюс оборудование и запас топлива. При установке агрегата в котельной фундамент должен быть приподнят над уровнем пола.

минимизация вибраций дизельной электростанции

Для ограничения вибраций при работе двигателя на дизельную электростанцию устанавливают амортизаторы. При монтаже долнны быть жестко соединены основание дизель-генератора и фундамента. Амортизаторы крепяться между рамой агрегата и фундаментом при монтаже дизель-генераторной установки. Дизель генератор должен быть жестко закреплен на фундаменте для предотвращения его перемещения при работе. Кроме того, предусмотрено гибкие соединения топливных трубопроводов, воздуховодов для отвода выхлопных газов, выпускных воздуховодов радиатора охлаждения, силовых кабелей.

впускной воздуховод дизельной электростанции

Воздушная смесь для дизельного двигателя, должена быть чистой и холодной. При сильной загрязненности воздушной смеси пылью, копотью а также при высокой температуре летом необходимо установить специальный впускной воздуховод от стены здания к воздухозоборнику агрегата. Эксплуатация дизель-генераторной установки без воздушного фильтра приводит к повреждению дизельного двигателя.

При работе дизель-генераторная установка выбрасывает в окружающее пространство много тепла. Это приводит к увеличению температуры в помещении и производительность дизель-генератора снижается. Поэтому помещение оборудуются системой вентиляции, которая отводит выделяемое тепло.Также необходимо правильно направить воздушный поток. Воздушная смесь должна засасываться через электрогенератор, далее двигатель и радиатор системы охлаждения. Затем воздух удаляется вентилятором наружу. Впускное и выпускное воздушные отверстия должны иметь определенный размер. Параметры рассчитываются сервис-инженером на основании данных по дизельному генератору и помещению. Их площадь должна быть как минимум в полтора раза больше площади радиатора дизель-генераторной установки.

Рекомендуется выбирать расположение дизельного генератора в помещении таким образом, чтобы выходящий из радиатора системы охлаждения воздух выбрасывался непосредственно наружу через воздуховод, соединяющий радиатор с отверстием в наружной стене. Для уменьшения длины воздуховода двигатель должен располагаться как можно ближе к наружной стене. Если воздуховод слишком длинный, то более эффективным решением будет применение выносного радиатора. При этом сопротивление выходящего потока воздуха не должно превышать величину допустимого статического давления вентилятора. Для соединения радиатора дизельного генератора с неподвижным выпускным воздуховодом необходимо использовать гибкий переходной воздуховод, изготавливаемый из специального материала. Его длина должна обеспечивать достаточную виброизоляцию и относительную свободу перемещения дизельного генератора. Следует заметить, что не всегда выбранное или имеющееся помещение идеально подходит для монтажа дизельного генератора. Лучше всего обратится к специалистам.

техническое обслуживание дизельной электростанции

На первый взгляд, кажется, что техническое обслуживание для человека, который может поменять масло в собственном автомобиле, не представляет никаких сложностей. И поэтому он считает себя вполне компетентным и готовым к самостоятельному проведению ТО. Но, к сожалению, это ошибочное мнение. Техническое обслуживание электростанции не подразумевает просто замену масла и фильтров. Текущее техническое обслуживание предполагает общий контроль и диагностику работы электростанции . Все работы должны быть выполнены только компетентными специалистами. При ТО производится не только замена масла и фильтров, но и подробный анализ состояния агрегата (проверка запорной арматуры, резьбовых соединений деталей и узлов, натянутость ремней и хомутов, болтовых соединений, чистота выхлопа, потребляемость ГСМ – выше или ниже нормы, состояние топливной аппаратуры, состояние системы вентиляции, системы отвода выхлопных газов). В ходе проведения регулярного ТО определяются и устраняются потенциальные неисправности, не доводя дизельную электростанцию до сложного ремонта, который может быть очень дорогостоящим. Для того, чтобы сэкономить, необходимо в точно определенные сроки делать ТО электростанции и с помощью квалифицированных специалистов. В этом случае вы получаете гарантию того, что электростанция будет работать долго и безаварийно.

ремонтно-восстановительные работы

Правила эксплуатации электроагрегатов предусматривают, что после определенного количества наработанных моточасов, проведение мелких регламентных ремонтов. К таким ремонтам относится регулировка топливной аппаратуры (распылители, форсунки, ТНВД) ДЭС. Этот ремонт обусловлен временем работы агрегата, т.е. срок эксплуатации отдельных узлов бывает намного короче моторесурса самого агрегата, это конструктивные особенности отдельных деталей. В частности долговечность топливной аппаратуры во многом зависит от качества используемого топлива. Поэтому, на сегодняшний день, мелкий ремонт – это норма, исходящая от производителя оборудования.

аренда электростанции

Сегодня все большее число предприятий испытывает дефицит электроэнергии. И этот фактор сдерживает нормальное развитие предприятия. При отключениях электроэнергии выпуск продукции просто невозможен. Решением проблемы увеличения мощности потребляемой электроэнергии, сверх выделенного вам лимита служит резервный источник электроэнергии. Для предприятий лучше всего подходят дизельные электростанции. Но электростанцию вовсе не обязательно покупать ее можно взять в аренду. Главным фактором для аренды электростанции служит время использования резервного источника. На съемках фильмов, выставках, концертах и т.п. мероприятиях длящихся от несколько дней до недели аренда электростанции экономически выгодна. Если производство или стройплощадка удалены от коммуникаций и стоят что называется в чистом поле аренда электростанций экономически оправдана, ведь строительство закончится и объект подключат к сети. Да и на производстве проблемы ограничения потребляемой мощности рано или поздно будут решены. Собственная электростанция окажется не нужна поэтому выгоднее взять электростанцию в аренду. Кроме того, аренда электростанции имеет ряд преимуществ:

Оперативное обеспечение электроэнергией объекта

В мин. сроки увеличение мощности поставляемой электроэнергии

Экономия средств на приобретение содержание и обслуживания резервного источника энергии

P.S.

Брать электростанцию а аренду следует только у давно и успешно работающих компаний. Это гарантия того, что вы получите нужную вам электроэнергию, а обо всех технических и эксплуатационных вопросах позаботится компания предоставляющая вам в аренду электростанцию.

В работе электроснабжения коттеджа или загородного дома нередко случаются перебои в электропитании, особенно при большом удалении от мегаполисов. Для обеспечения автономного резервного электроснабжения сегодня предлагается немало эффективных приборов и схем, которые защищают чувствительную к перепадам напряжения бытовую технику и высокотехнологичное оборудование. Несложно представить себе, как чувствуют себя в глубинке хозяева домов в холодное время года при отключении электричества, особенно если на нем работает система автономного отопления и все электроприборы. Чтобы решить эту проблему, стоит установить в доме резервное электроснабжение.

Способы устранения перебоев в системе подачи электроэнергии

Выключение линии электропередач несет немало неудобства, и чтобы предотвратить многие проблемы, связанные с отключением электричества, разработано немало вариантов. Специалисты рекомендуют не отказывать себе во всех благах цивилизации, тем более, что ничего не надо изобретать - приборы для резервного электроснабжения дома есть в продаже. Они призваны стать альтернативным источником, который будет обеспечивать электричеством в том объеме, который длительное время будет обеспечивать работу основных электроприборов:

  • охранных и противопожарных систем;
  • принудительную вентиляцию и кондиционирование;
  • запуск твердотопливного котла;
  • насосы для работы водоснабжения и канализации;
  • бытовые электроприборы и другое оборудование.


Все они не могут работать без электросети, поэтому так важна эффективная схема резервного электроснабжения. У многих загородных построек не всегда гарантируется надежная работа централизованной подачи электричества. Из-за нестабильных характеристик напряжения в сети и частых неплановых отключений электроснабжения на несколько часов, а то и суток, такие системы или чувствительные электроприборы выходят из строя. Загородный дом не должен быть местом решения постоянных проблем, а отличным местом для отдыха. Бесперебойное автономное электроснабжение коттеджа или загородного домовладения должно функционировать стабильно - для работы всех систем жизнеобеспечения.

Существует несколько вариантов решения проблемы с перебоями электропитания. Например, монтаж автономного резервного источника электроснабжения бесперебойного типа, который можно приобрести вместе с комплектом АКБ (аккумуляторных батарей). Они способны работать автономно некоторое время, в зависимости от их мощности и общей нагрузки.

Аккумуляторы для резервной системы питания гарантирует бесперебойное снабжение электроэнергией потребителей при длительных отключениях сети или при отсутствии внешних электросетей в удаленных районах.


Проект резервного электроснабжения

В проект резервного электроснабжения входит вся документация, где учитывается суммарная мощность всех автономных источников. В систему резервного автономного энергоснабжения загородного дома могут входить и ультрасовременные мини-электростанции, и традиционные источники электричества. Чем больше предполагается источников питания сети, тем больше эффективность. Однако, в такой проект должны быть внесены все показатели мощности генераторов и емкости аккумуляторов.

Проектная мощность автономного резервного электроснабжения, включая инвертор, рассчитывается так - суммарная мощность работающих устройств плюсуется и умножается на 3. Это вызвано тем, что при запуске техника тянет максимальное количество энергии. Данный показатель учитывается для того, чтобы автономная сеть справлялась с максимально возможной нагрузкой по проектной мощности. В расчеты входят потребности электропитания питаемых схемой приборов:

  • активные нагревательные (плита и электрочайник, лампочки накаливания);
  • индуктивные (холодильник, стиральная машина, телевизор, микроволновка и пр.)

Их потребляемую мощность суммируют (по таблице или согласно прилагаемой инструкции) и добавляют 20-25% от максимальной величины, на тот случай, если все электроприборы будут работать одновременно. То есть, небольшая дача с минимальным освещением, телевизором и холодильником будет работать по схеме резервного электроснабжения загородного дома при мощности в 2 кВт. Если пользоваться электроинструментом и другими приборами, то прибавляем еще 5-6 кВт.


Разновидности генераторов

Сегодня наиболее распространенные автономные резервные источники электроснабжения:

  • станция бесперебойного питания;
  • дизельный генератор;
  • ветряной генератор;
  • бензиновый генератор;
  • инвертор.

1. Бензиновый электрогенератор считается одним из наиболее эффективных, хотя экономичным его не назовешь. Но для его достаточно при потребляемой мощности порядка 6 кВт. Такие источники энергии уместны там, где нет другой альтернативы, а бензин можно транспортировать без проблем. Например, если загородный дом стоит где-то у трассы или недалеко от бензоколонки.


Основные преимущества:

  • почти бесшумная работа;
  • хорошо запускается в зимний период;
  • может использоваться как резервный источник.

2. В большом домовладении потребление энергии довольно больше, особенно если много осветительных приборов и нет другого отопления, кроме электрокаминов. При потребляемой мощности более 6 кВт специалисты рекомендуют приобрести дизельный генератор. Однако тут тоже не обойдется без значительных финансовых вложений. Зато он работает практические в любых условиях.



3. Ветряной генератор, или в просторечии «ветряк», довольно эффективен, но он может быть установлен в местности, где всегда дуют довольно сильные ветра или тянут по гонному ущелью сезонные сквозняки.

4. Среди резервных источников электроснабжения нового поколения также нередко используются импульсные конденсаторы (ИКЭ). Прекрасная альтернатива другим системам автономного электропитания, практически инновационное оборудование, которое можно приобрести в готовом виде. Эти портативные модели предлагают улучшенные характеристики бесперебойного питания, которые могут работать автономно или в системе резервного электроснабжения. Они предполагают такой комплект:

  • преобразователь напряжения;
  • реле переключения от сети к аккумулятору;
  • зарядное устройство.

При подключении к схеме инвертора и автономных аккумуляторных батарей тоже получается мини-электростанция с достаточной мощностью.

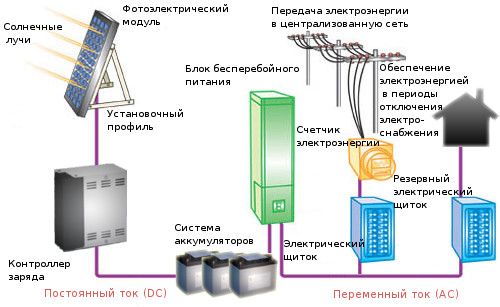

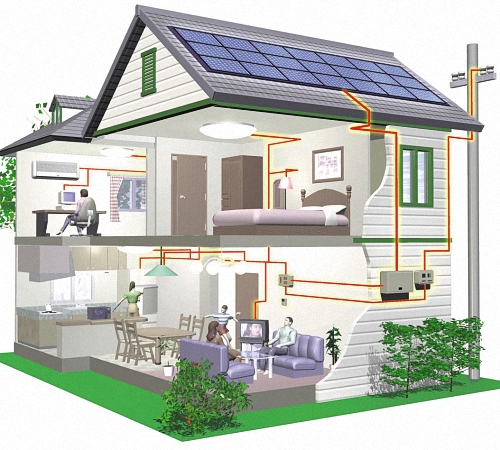

Инверторная система на основе солнечных панелей

Во всем мире установка на крышу солнечных панелей - не новинка, а привычное дело. Правда стоит это дорого, но инвестиции через время окупаются. Энергия солнца легко преобразуется в переменный ток, однако не в каждом регионе ее достаточно для зарядки мощных батарей и полноценного обеспечения целого жилого дома.

В летнее время для зарядки аккумулятора для резервного электроснабжения этого может быть вполне достаточно, чтобы накапливать его для работы электросети в вечернее время - в течение нескольких часов. С дрогой стороны, такие панели оправданы, когда есть второй источник автономного электроснабжения, такой как дизельный генератор или инвертор.

Основное оборудование для работы по схеме получения энергии солнца и преобразования в электричество:

  • солнечные панели, монтируемые на крыше дома или в другом месте;
  • контроллер электрической зарядки;
  • автоматическая защита постоянного/переменного тока;
  • набор аккумуляторных батарей большой емкости;
  • инверторный блок требуемой мощности.

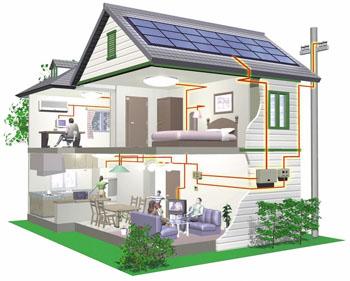

Получается небольшая домашняя электростанция на территории удаленного больших городов коттеджа. Она может быть дополнена эффективной схемой инверторного типа, где источники энергии призваны эффективно дополнять друг друга.

Система инверторного типа идеально подходит для обеспечения бесперебойного питания в комплексе с солнечными панелями. Генератор можно отключать, пока работает аккумулятор, заряжаемый от энергии солнца, существенно увеличивая срок его работы.


Инвертор

Инвертор - важная составляющая автономного электроснабжения загородного дома или коттеджа. Он дает возможность периодически отключать генератор, чтобы минимизировать расходы топлива. За рубежом, как альтернативная схема обеспечения электричеством, инверторы считаются неотъемлемой частью автономного электропитания. Они универсальны и в том случае, когда нет возможности использовать энергию ветра и солнца.

Этот аппарат сверхнадежен, функционирует по схеме «включи и забудь». Современные инверторы гарантируют бесперебойное резервное питание не только объектов недвижимости, но и «мобильного» жилья типа вагончики, яхты и авто-трейлеры и пр.

Для защиты от перебоев электропитания при отключении электричества хорошо справляется инвертор для резервного электроснабжения дома. При напряжении 220В он способен обеспечить снабжение электроэнергией, при минимальных затратах на обслуживание. При этом он предоставляет возможность подключать аккумуляторные батареи, дающие длительное резервное снабжение электричеством. Инверторы относят к линейке наиболее выносливых ИБП для использования домашних электроприборов и чувствительной к перепадам напряжения технике.


Важные плюсы инвертора:

  • бесшумное функционирование;
  • возможность установки в любом помещении;
  • минимальный уход и обслуживание;
  • высокая надежность;
  • длительная гарантия производителя;
  • отменное качество;
  • стабильная подача электричества;
  • автоматический переход с подключением на схему резервного электроснабжения.

Инвертор при отключении питания линии электропередач на улице или в поселке сроком до суток - вне конкуренции. Бесперебойное электроснабжение дачи или загородного участка с помощью инвертора при частом отключении выгоднее схемы работы с генератором.

Совет: Как вариант - генератор плюс инвертор. Тут суммируются их «плюсы» и нивелируются «минусы». Инвертор способен запустить генератор если разряжены аккумуляторы, а потом отключится без необходимости. Генератор шумит, поэтому целесообразно включать его днём, пока находиться на работе или вне дома, а вечером переходить на бесшумный инвертор.

Особенности работы электрогенератора

Электрические генераторы работают на разных источниках энергии и вырабатывают:

  • 1-фазный ток - для питания приборов на 220 Вт;
  • 3-фазный ток - на 380 Вт.

Генератор для резервного электроснабжения очень эффективен, а его мощность может превышать 16 кВт, поэтому вполне подходит для полноценного автономного обеспечения загородного дома. Как вариант - для поддержки бесперебойного питания при частых отключениях электричества.


Генератор открытого исполнения идет в комплекте с:

  • автоматической системой вентиляции;
  • щитом для обеспечения работы;
  • системой газоотведения выхлопов;
  • модулем автоматической топливной дозаправки;
  • системой автоматического тушения пламени (противопожарные меры).

Минусы генератора:

Без смены фильтров, свечей и масла генератор выходит из строя, а также ему требуется:

  • помещение с вентиляцией;
  • канистры для транспортировки дизельного топлива или качественной зимней солярки для работы в холодное время года;
  • фоновый шум и претензии соседей при несогласованных включениях;
  • запах перерабатываемого дизтоплива;
  • потребность в периодическом облуживании, заправке и контроле работы;
  • соблюдение графика замены расходных материалов.

Хотя этих проблем не так много, чтобы отказаться от возможности его использования, но это нарушает покой и нормальный отдых в загородном доме. И хотя он гарантирует резервное электроснабжение и бесперебойное питание дома, его лучше использовать в комплексе с другими системами и в отсутствие хозяев дома.


Именно по этой причине дизельные электрогенераторы чаще всего применяется как резервный источник обеспечения электричеством. Сегодня на отечественном рынке предлагается немало разновидностей дизель-генераторов, используемых для резервного электроснабжения загородных домов, а также для отопления и подачи воды. Современные дизельные электростанции идут в модульном и классическом (открытом) варианте.

У Вас есть загородный дом, но нет возможности протянуть к нему линию электропередач
(ЛЭП)? Или подключение к централизованным сетям электроснабжения непомерно дорого?
А может быть, лучше сравнить эти 2 варианта — электроснабжение от ЛЭП и автономное
электроснабжение?

На первый взгляд, генерация собственного электричества от возобновляемых источников энергии является идеальным способом отказаться от оплаты ежемесячных счетов за электроэнергию. Для многих владельцев домов, генерация собственной энергии является подходящим решением, которое удовлетворит существующие потребности. Однако, такое решение требует определенных инвестиций как денег, так и времени как при покупке, так и при обслуживании вашей системы. В зависимости от вашего конкретного случая вы в конце концов можете и не сэкономить денег, однако вы точно получите независимость от сетей, и при этом будете генерировать энергию экологически чистую, и при этом не наносить вреда окружающей среде.

Когда более выгодна генерация собственной энергии? Нами были проведены такие расчеты, которые показали, что если суммарная мощность Ваших потребителей (электрических нагрузок) не превышает нескольких кВт, потребляемая энергия меньше нескольких кВт*ч в сутки, а расстояние до точки подключения к сетям централизованного электроснабжения более нескольких
сотен метров, то автономная система электроснабжения для Вашего дома может быть
более выгодна, чем подключение к сетям .

Иметь собственную электростанция целесообразно, когда:

  1. В вашем районе нет сети централизованного электроснабжения, или подключение связано с прокладкой новых линий электропередач и установке дополнительной подстанции. При подключении к сетям централизованного электроснабжения Вы должны будете оплатить стоимость подключения к сетям (в Московской области это более 30000 рублей за каждый кВт установленной мощности), стоимость прокладки низковольтной ЛЭП (стоимость колеблется в разных регионах от 10000 до 17000 долларов США за 1 км), а также платить за потребляемую электроэнергию по расценкам энергосетей. Хорошо, если таких как Вы несколько, и Вы можете разделить стоимость подключения и строительства ЛЭП. Если же Вы хотите делать это самостоятельно, Вам потребуется немало денег. Точнее много. Более того, даже после оплаты стоимости оборудования (линий электропередач, трансформаторных подстанций и т.п.), оно вам не будет принадлежать — оно будет на балансе электросетей. Вы фактически покупаете это оборудование для местных энергосетей.
  2. Вы хотите быть независимыми от ваших местных электросетей. При авариях на электросетях вы остаетесь без электроэнергии, а может даже и без тепла. В последнее время, в связи с изменениями климата, участились случаи природных катаклизмов, которые ведут к авариям в электрических сетях. Еще один фактор — предельный износ оборудования у электрогенераторов и электрических сетей. Даже без стихийных бедствий вполне вероятны технологические катастрофы — например, авария на Чагинской подстанции в Подмосковье, вызванная износом оборудования, привела к обесточиванию миллионов домов на несколько дней.
  3. Вы хотите уменьшить влияние электрогенерации на окружающую среду. Изменения климата в большой мере связаны с выбросами парниковых газов в окружающую среду. Энергетики и транспорт являются основными загрязнителями и источниками парниковых газов. Вы можете на своем конкретном месте помочь нашей планете быть чище и приостановить разрушительные процессы изменения климата.
  4. Местность, где находится ваш дом, богата ресурсами возобновляемой энергии. Вы удивитесь, но таких регионов очень много в России. Снижение стоимости оборудования возобновляемой энергетики позволило пересмотреть границы экономически эффективного применения возобновляемых источников энергии в России.
  5. У вас есть стратегические решения, которые позволят вам не остаться без энергии, когда нет прихода возобновляемой энергии. Здесь имеется ввиду, что, вследствие вероятностного прихода возобновляемой энергии, необходимо иметь резервный источник энергии, например, жидкотопливный электрогенератор. Вполне вероятно, что он будет практически всегда у вас простаивать, но для обеспечения надежного электроснабжения он необходим.
  6. Ну и наконец, вы не теряете надежду что и в нашем государстве будут введены в действие механизмы стимулирования генерации экологически чистой энергии. Такие, как существуют сейчас в развитых странах Европы, США, Китае, Индии, Японии и многих других.

В дополнение к вышесказанному, вам также необходимо:

  • Исследовать юридические и природные препятствия для установки собственной электростанции
  • Получить цены и технические характеристики от производителей или поставщиков оборудования
  • Если ключевым фактором является экономическая целесообразность, вам нужно провести экономический анализ с учетом всех факторов, которые могут повлиять на стоимость генерируемой вами электроэнергии.
  • Понимать основы использования систем на возобновляемых источниках энергии
  • Рассмотреть возможности сочетания вашей системы с другими энергоисточниками, а также рассмотреть все способы по повышению энергоэффективности в вашем доме.
  • Распланировать техническое обслуживание. Особенно это относится к системе, содержащей дизель- или бензо-электрический агрегат (как основной или резервный источник электроснабжения). Нужно будет следить за состоянием Вашей аккумуляторной
    батареи. Минимум обслуживания требуют фотоэлектрические батареи.

Плюсы создания собственной автономной системы электроснабжения

  • Вам не нужно платить за подключение к сетям централизованного электроснабжения и строительство ЛЭП,
  • Вы не зависите от цен на электроэнергию.
  • Вы сами являетесь хозяином своего оборудования и можете вырабатывать электроэнергию тогда, когда Вам хочется.

Вышеуказанные моменты для случая с солнечными батареями более подробно рассмотрены на странице «Солнечная электростанция — За и против «. Многие положения, рассмотренные в этой статье, относятся ко всем автономным электростанциям.



Итак, из чего же должна состоять система автономного электроснабжения?

Обычно состав энергосистемы следующий:

  1. Источник электрической энергии . Их может быть один или несколько. Им может быть:
    • жидкотопливный генератор ЖТГ (бензо- или дизель- электрический агрегат)
    • фотоэлектрическая батарея
    • ветроэлектрическая установка
    • микро или малая гидроэлектростанция

    В качестве основного может применяться любой из перечисленных источников. Остальные
    могут использоваться как дополнительные или резервные.

  2. Аккумуляторная батарея (АБ). В системах на возобновляемых источниках энергии,
    в силу непостоянства возобновляемого ресурса, это необходимый элемент. Даже
    если основной источник у Вас ЖТГ, наличие аккумуляторной батареи позволит
    Вам включать его на непродолжительное время в течение дня, а электроэнергию
    иметь непрерывно.
  3. Инвертор , т.е. преобразователь постоянного тока в переменный. Необходим,
    если у Вас есть потребители переменного тока на напряжение 220 В, или если
    Ваши потребители находятся на значительном расстоянии от АБ (потери в проводах
    постоянного тока низкого напряжения могут оказаться существенными).
  4. Контроллер заряда АБ. Необходим для предотвращения перезаряда и переразряда АБ. Очень часто бывает встроен в инвертор.
  5. Электротехническое оборудование — щиты, выключатели, автоматы, предохранители, кабели, система заземления и т.д.
    6. . В автономной системе электроснабжения необходимо использовать только энергоэффективные приборы. Например, использование ламп накаливания очень не рекомендуется, так как они потребляют ток в 4 раза больший, чем люминесцентные лампы, и в 10 раз больше, чем светодиодные. Несмотря на то, что обычно энергоэффективные приборы дороже, их использование может обернуться значительной экономией за счет снижения мощности источника энергии и емкости АБ.

С целью увеличения продолжительности работы системы в автономном режиме, система бесперебойного электропитания обычно содержит еще один или несколько возобновляемых источников энергии. В качестве ВИЭ используются вырабатывающие
электричество: (СБ), ветроэлектрические установки (ВЭУ), микроГЭС и, иногда, термоэлектрические генераторы (ТЭГ). Эти источники подключаются к АБ через контроллер заряда, защищающий АБ от перезаряда.

В средней полосе России, летом приходит около 5 кВт*ч солнечной энергии на 1 квадратный метр. Около 15% от этой энергии может быть преобразовано в электроэнергию в фотоэлектрических батареях. Зимой приход солнечной энергии минимален и в несколько раз меньше, чем летом (в декабре-январе — в 5-8 раз меньше, чем в июне-июле).

Мощность ВЭУ пропорциональна квадрату диаметра ветроколеса и определяется мощностью электрического генератора. Номинальную мощность ВЭУ обычно достигает при ветре около 10 м/с. По ветровым условиям в Средней России, за лето ВЭУ вырабатывает менее 20% количества электроэнергии от своего годового потенциала. Зато в остальное время года ВЭУ работает эффективнее СБ. В Московской области, где среднегодовая скорость ветра 3 м/с, ВЭУ вырабатывает 10-15% от указанного производителем номинального количества годовой электроэнергии. Например, ВЭУ мощность 1 кВт за год выработает не 8760 кВт.ч, а лишь 876-1314 кВт.ч.

Продолжить чтение

организация электропитания.doc

2.1.2 Лекция

Организация электроснабжения предприятий связи.

План


  1. Источники электроснабжения (внешние и собственные) [ЛЗ с212-213]

  2. Классификация электроприёмников предприятий связи по требованиям к обеспечению электроснабжения (самост. работа) [ЛЗ 198-199]

  3. Трансформаторные подстанции и их оборудования [ЛЗ с199-200]
3.1 Назначение основного оборудования ТП - (самостоятельная работа)

  1. Собственные (резервные) электростанции (СЭС).
4.1 Автоматизация СЭС - (самостоятельная работа)

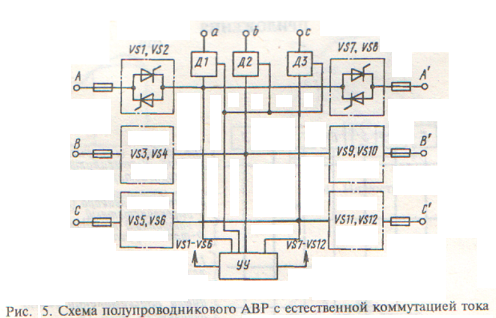

  1. Системы автоматического включения резерва АВР [ЛЗ с203-206];
5.1 полупроводниковые - (самостоятельная работа)

    1. .Источники электроснабжения (внешние и собственные)

В качестве основного источника электроэнергии для электроустановок предприятий проводной связи служат электрические сети энергосистем, районные и городские подстанции и распределительные пункты. Обычно к предприятию связи электроэнергии подводится напряжения 6…10кВ. Распределения электроэнергии переменного напряжения внутри предприятия, связи осуществляется, как правило, напряжением трехфазного переменного тока 380/220 В.

В электроустановках предприятий связи резервирование внешней сети пере­менного тока осуществляется посредством собственных электростанций, обору­дованных автоматизированными дизель-генераторными агрегатами. Количество агрегатов, применяемых в собственной электростанции предприятия связи, выби­рается в зависимости от условий электроснабжения и категории технологиче­ского электроприемника. Если технологическими электроприемниками служат междугородные телефонные станции, телеграфные станции и узлы, узловые АТС, районные АТС емкостью более 20 000 номеров, ОУП кабельных магистралей, районные узлы связи для промышленных районов и АТС емкостью от 3000 до 20000 номеров включительно на нерайонированных сетях, то при электроснаб­жении от двух независимых источников в электроустановке оборудуется стан­ция с одним агрегатом. На сетевых и узлах автоматической коммутации при тех же условиях электроснабжения в электроустановке применяются два аг­регата. Электроснабжение не узловых АТС емкостью от 3000 до 20000 номеров включительно на районированных сетях допускается осуществлять от одного независимого источника при двух вводах. В этом случае электростанция обо­рудуется двумя автоматизированными агрегатами. При электроснабжении от двух независимых источников в электроустановке собственная электростанция не оборудуется, а резервирование осуществляется от передвижных электростан­ций. Оборудование собственных электростанций, как правило, устанавливается с учетом обеспечения нагрузок при полном развитии предприятия связи. При применении нескольких агрегатов допускается поэтапная установка оборудо­вания.

В электроустановках предусматривается применение двух группных АБ с расчетным временем разряда каждой из групп в час наибольшей нагрузки (ЧНН) по 0,5ч. Исключения составляют электроустановки электронных и сельских АТС, в которых допускается использование батарей с большим запасом емкости.

2 Классификация электроприёмников предприятий связи по требованиям к обеспечению электроснабжением

(самостоятельная работа ) [Л3 с198-199]

В зависимости от требований по надежности электроснабже­ния электроприемники предприятий связи подразделяются на пер­вую, вторую и третью категории. Из состава электроприемников первой категории выделяется особая группа потребителей, предъ­являющих повышенные требования к надежности электроснабже­ния. К ней относятся междугородные телефонные станции, теле­графные станции и узлы, сетевые узлы и узлы автоматической коммутации, обслуживаемые усилительные пункты кабельных ма­гистралей, районные узлы связи (РУС) промышленных районов, объединенные телефонно-телеграфные станции, городские телефон­ные станции емкостью более 3000 номеров.

К первой категории относятся центральные усилительные стан­ции радиотрансляционных узлов, городские АТС емкостью от 500 до 3000 номеров, сельские АТС, РУС сельскохозяйствен­ных районов, а ко второй категории - опорные и усилительные подстанции, блок-станции и станции радиотрансляционных узлов и подстанции городских телефонных сетей. Все остальные потре­бители относятся к третьей категории .

Учебный материал по данному вопросу выносится для самостоятельной проработки и конспектирования по предлагаемому плану контрольных вопросов:


  1. Электроприемники, каких предприятий относятся к особой группе 1 ой категории?

  2. Электроприемники, каких предприятий относятся к 1 ой категории электроприёмников?

  3. Электроприемники, каких предприятий относятся ко 2 ой и 3 й категории электроприёмников?
Учебный материал изложен [ЛЗ] с 198-199, а также прилагается к данной лекции в текстовом варианте и в электронном виде.

3. Трансформаторные подстанции (ТП) и их оборудование

Трансформаторные подстанции (ТП) предназначены для обеспечения электроснабжения от внешних электрических сетей.

Функции ТП:

Приём высокого напряжения с помощью ЛЭП 6…10 кВ;

Преобразование высокого напряжения 6…10 кВ в низкое напряжение 380/220В;

Защита оборудования ТП;

Распределение электроэнергии;

Как правило, применяются подстанции закрытого типа, в отдельном строении, могут также встраивается в основное здание.

Оборудование ТП:

Понижающие трансформаторы;

Высоковольтные выключатели;

Разъединители;

Высоковольтные предохранители;

Измерительные трансформаторы;

Разрядники для защиты воздушных вводов;

Аппараты и приборы низкого напряжения;

Назначение основного оборудования ТП

Самостоятельная работа


  1. Понижающий силовой трансформатор предназначены для понижения напряжения. Как правило, схема вторичной обмотки трансформатора выполнена в виде звезды с выводом нулевой точки. Конструктивное исполнение различное.

  2. Высоковольтные выключатели применяются для включении и отключения высоковольтных цепей. Для напряжения 6…10 кВ используются масляные выключатели, что позволяет разрывать высоковольтную цепь при больших токах (размыкаемые контакты помещены в трансформаторное масло).

  3. Разъединители представляют собой рубильники, смонтированные на высоковольтных изоляторах, служат для обесточивания цепи при проведении работ на электрооборудовании. Пользоваться разъединителями можно только при снятой нагрузке.
4. Высоковольтные предохранители предназначаются для защиты от коротких замыканий и перегрузок силовых цепей. Предохранители делаются закрытого типа с наполнителем, чтобы при его сгорании ограничить распыл металла.

5. Измерительные трансформаторы выполняют функции трансформации измеряемой величины и разделения высоковольтных и низковольтных цепей. Первичные обмотки трансформаторов выполняется в высоковольтном исполнении, а вторичные – в низковольтном. В целях безопасности вторичные обмотки измерительных трансформаторов обычно заземляются.

Пример схемы организации понижающей подстанции для потребителей особой группы первой категории показан на рисунке 1.

^ Рис. 1 Схема организации понижающей подстанции

К подстанции подводятся две высоковольтные линии (ВЛ), которые через разделители Q 2 и Q 8 на шину 10 кВ. Шины между собой соединяются разъединителями Q 6 Q 7 , которые обычно замкнуты, через разъединители Q 3 и Q 9 и предохранители F 1 F 2 к шинам подсоединяются понижающие трансформаторы T 1 T 2 . Вторичные обмотки трансформаторов через автоматические выключатели Q 4 Q 10 подключаются к шинам низкого напряжения. Pразъединители Q 1 и Q 12 служат для заземления шин в случае проведения ремонтных работ.


  1. Собственные (резервные) электростанции и их оборудования автоматизация СЭС

Собственные электростанции предназначены для обеспечения более ответственных потребителей при пропадании напряжения внешней сети переменного тока, т.е. служат для резервирования сети переменного тока. Гарантированный переменный ток обеспечивается с помощью собственной электростанции, которая после отключения внешнего источника автоматически принимает на себя нагрузку. Как уже отличалась ранее, состав и кол-во агрегатов собственных Эл. станций определяется условиями внешнего электроснабжения и категориями электроприёмник ов.

На предприятиях связи, применяются различные типы дизель-генераторах электростанций с мощьностью от едениц до нескольких сотен киловат. Широкое применение нашли автоматизированые станции с агрегатами на 48,200,315 и 500кВт.

Генератор ДГА-3-48 М обеспечивает номинальную выходную мощность до 50 кВт и напряжение 3х400 В. Ресурс непрерывной работы агрегата не превышает 200ч.

Ресурс агрегата до кап. ремонта составляет 18 тыс.ч. При пуске агрегата продолжительность времени включения электроагрегата не более 12 с.

Время приёма агрегата нагрузки при пуске с первой попытки состояние горячего резерва не превышает 15с.

Последующее включение стартёра происходит после выдержки не менее 60 с. Устройства управления работой агрегата размещаются на двух ЩДГА-48м и ЩАВ-48М.

Дизель - генераторный агрегат АСДА-200-Т/400- 3Д имеет входную мощность 200кВт и напряжение 3х400В .

При помощи потребителей более 200кВт применяются автоматизированные дизельные электростанции серии АС с номинальной выходной мощностью 315кВт и 500кВт.

СЭС оборудуются в специальных помещениях. Щиты управления и распределения размещаются в отдельных помещениях с хорошим естественным освещением их лицевых сторон.

Автоматизация СЭС

Самостоятельная работа

В собственных электростанциях применяются ДГА автоматизированные, как правило, по третьей степени. Эта степень автоматизации предусматривает работу станции без постоянного присутствия персонала при автоматическом выполнении ряда операций:

Поддержание частоты вращения генератора, выходного напряжения и температуры в системах охлаждения и смазки;

Управление пуском, остановкой подзарядом пусковых аккумуляторных батарей, приёмом нагрузки и совместной нескольких агрегатов;

Остановка агрегата с выдачей аварийных сигналов в случае повышения температуры воды в системе охлаждения на 5- 10 % выше максимального значения, понижения давления масла в системе смазки двигателя на 10-20% ниже допустимого значения, превышение частоты вращения двигателя на 15-20% номинального значения;

Пополнение топливных, масленых и водных расходных баков и воздушных пусковых баллонов;

Управление работой вентиляции и отопления помещения ДЭС;

Защита цепей и устройств ДЭС.

Автоматический запуск ДЭС может быть осуществлён с помощью электростартеров или сжатого воздуха.

5.Системы Автоматического включения резерва АВР

Так как электроснабжение предприятий связи предусматривается от двух и более источников электроэнергии, то необходимо применять устройства автоматически подключающие нагрузку к любому исправному источнику – устройства автоматического включения резерва АВР.

^ Рис.3 Схема электроснабжения с применением АВР Рис.4 Схема электромеханического АВР

На предприятиях связи установка АВР про­изводится на стороне низкого напряжения. Простейшая схема электроснабжения с применением АВР показана на рис.3. В нормальном режиме работы нагрузка получает питание от ввода переменного тока внешней сети. Если во внешней сети про­падает электроэнергия, то размыкается контакт К1 и замыкается контакт К2. Одновременно с этим выдается команда на запуск дизель-генераторной электростанции, которая замещает повреж­денную внешнюю сеть. Вследствие восстановления напряжения на вводе внешней сети контакт К2 размыкается, контакт К1 за­мыкается, нагрузка вновь получает питание от сети и АДЭС останавливается. Пример реализации схемы АВР с применением электромеханических устройств показан на рис.3. Схема позво­ляет подключать нагрузку к любому из двух источников, имеющихся в электроустановке предприятия связи. Предположим, что оба источника находятся под напряжением. В этом случае контак­ты реле контроля напряжения К2 и КЗ замкнуты и обмотка кон­тактора К4 находится под напряжением. Нагрузки через контак­ты К4 питаются от первого источника. Нормально замкнутые контакты реле контроля напряжения, которые включены в цепь обмотки контактора К5, разомкнуты и обмотка этого контактора обесточена. При отключении напряжения любой из фаз источни­ка отпускает соответствующее реле контроля напряжения, обес­точивается обмотка контактора К4 и его контакты размыкаются. После отпускания реле контроля напряжения его нормально замк­нутые контакты подают напряжение на обмотку контактора Д"5, и его контакты подключают нагрузку ко второму источнику. Сум­марное время переключения нагрузки может достигать 0,6...0,8с. Устройство требует регулировки и чистки контактов, обладает сравнительно невысокой надежностью, поэтому в настоящее время широко внедряются полупроводниковые устройства АВР, обла­дающие лучшими техническими свойствами.

Пример реализации схемы АВР с применением электромеханических устройств показан на рисунке 4.

^ Полупроводниковые АВР

Самостоятельная работа

Полупроводниковые АВР обладают большим быстродействием и высокой надежностью. Такие АВР реализуются с помощью ти­ристоров, управление которыми осуществляется транзисторами и микросхемами.


^ Рис.5 Схема полупроводникового АВР

На рис. 5 показан пример схемы полупро­водниковых АВР. Переключающими элементами АВР служат па­ры встречно-параллельных тиристоров. Управление тиристорами осуществляется от специальной управляющей схемы (УУ). Так как АВР по принципу действия являются коммутаторами со сво­бодным (естественным) спаданием тока через тиристорные ключи •при прекращении подачи на них управляющих импульсов, то их также называют тиристорными коммутаторами с естественной ком­мутацией (ТК.Е).

В нормальных условиях питание нагрузки производится от ос­новного источника через пары VS1-VS2, VS3-VS4, VS5-VS6. При отклонении напряжения основного источника за установлен­ные пределы, контролируемого датчиками Д1-ДЗ, устройство-управления УУ прерывает подачу импульсов управления на тири­сторы ключей основного источника и в момент прохождения мгно­венного значения тока через нуль, тиристоры замыкаются. Устрой­ство управления начинает выдавать импульсы управления на ключи VS7-VS12, подключающие нагрузку к резервному источ­нику. При срабатывании АВР время пропадания напряжения на нагрузке не превышает: по трем фазам-3 мс, по одной фазе-• 10 мс. В устройстве предусмотрена выдержка времени на сраба­тывание до 1 с, если отклонения контролируемого напряжения. Лежат в пределах ют 10-15 до ±25% номинального значения. Полупроводниковые АВР выполняются на токи 50 и 100 А; потери мощности не превышают 3%...

Примечание: Вопрос «Полупроводниковые АВР»

Выносится на самостоятельную проработку и изучается при подготовке к лабораторной работе 13. “Дослідження роботи, особливостей експлуатацій, вивчення схем конструкцій силового розподільного обладнання змінного струму”.

Методически указания к самостоятельной работе

1. Изучить учебный материал ([ЛЗ] с 201-202; либо материал данной лекции вопрос 5, в распечатанном виде, в электронном виде)

2. Записать в рабочем конспекте:

Назначение АВР. Привести схему электроснабжения с применением АВР, объяснить принцип работы: в нормальном режиме работы; при пропадании электроэнергии во внешней сети; при восстановлении напряжения на вводе внешней сети.

3. Привести в рабочем конспекте или в бланке отчёта о лабораторной работе:

Схему АВР на основе электромеханических устройств и принцип её работы;

Схему полупроводникового АВР и принцип её работы.

Литература

1. [Л-З] А.А Бокуняев, В.М. Бушуев, А.С. Жерненко и др.

Под редакцией Ю.Д. Козляева. М.: Радио и связь, 1998- 288с.

[Л-З] с198-207; с212-213;

2. [Л1] Опорні конспекти з „Електроживлення”

Добавить сайт в закладки

Надёжность электроснабжения зависит от требований бесперебойности работы электроприёмников. Необходимая степень надёжности определяется тем возможным ущербом, который может быть нанесён производству при прекращении их питания. Существуют 3 категории надёжности электроприёмников. К 1-й категории относят те, питание которых обеспечивают не менее чем 2 независимых автоматически резервируемых источника. Такие электроприёмники необходимы на объектах с повышенными требованиями к бесперебойности работы (например, непрерывное химическое производство). Наилучшие в этом случае схемы электроснабжения с территориально разобщёнными независимыми источниками. Допустимый перерыв в электроснабжении для некоторых производств не должен превышать 0,15-0,25 сек, поэтому важным условием является необходимое быстродействие восстановления питания. Для особо ответственных электроприёмников в схеме электроснабжения предусматривают дополнительный третий источник. Ко 2-й категории относятся электроприёмники, допускающие перерыв питания на время, необходимое для включения ручного резерва. Для приёмников 3-й категории допускается перерыв питания на время до 1 сут., необходимое на замену или ремонт поврежденного элемента системы.

Качество электроэнергии. В системы электроснабжения часто входят электроприёмники, работа которых сопровождается ударными нагрузками и неблагоприятно отражается на работе других («спокойных») электроприёмников, общем режиме работы системы, на качестве электроэнергии (см. Электроэнергии качество). К таким электроприёмникам относятся вентильные преобразователи, дуговые электропечи, электросварочные аппараты, электровозы, работа которых сопровождается резко переменными толчками нагрузки, колебаниями напряжения, снижением коэффициента мощности, образованием высших гармоник, возникновением не симметрии напряжений. Показатели качества электроэнергии улучшаются при повышении мощности короткого замыкания в точке сети, к которой приключены электроприёмники с неблагоприятными характеристиками. Чтобы создать такие условия, уменьшают реактивное сопротивление питающих линий, не включая в них реакторы электрические (См. Реактор электрический) или уменьшая их реактивность, исключая из схем токопроводы и др. При этом должна быть соответственно увеличена отключаемая мощность выключателей.

Опоры линий электропередачВопросы улучшения качества электроэнергии решаются комплексно при проектировании систем электроснабжения и электропривода. Хорошие результаты даёт разделение питания электроприёмников с ударными и т. н. спокойными нагрузками путём присоединения их к разным трансформаторам и различным ветвям расщепленных трансформаторов или плечам сдвоенных реакторов. Улучшению качества электроэнергии способствует внедрение в схемы электроснабжения электроприводов с пониженным потреблением реактивной мощности, применение многофазных схем выпрямления и др. При недостаточности этих мероприятий применяют специальные устройства: синхронные компенсаторы с быстродействующим возбуждением, большой кратностью перегрузки по реактивной мощности (в 3-4 раза), работающие в т. н. режиме слежения за реактивной мощностью электроприёмников; синхронные электродвигатели со спокойной нагрузкой, присоединяемые к общим с вентильными преобразователями шинам и имеющие необходимую располагаемую мощность и быстродействующее возбуждение с высоким уровнем форсировки; статические источники реактивной мощности с высоким быстродействием, без инерционностью и плавным изменением реактивной мощности; продольную ёмкостную компенсацию, дающую возможность мгновенного безынерционного и непрерывного автоматического регулирования напряжения; силовые резонансные электрические фильтры для гашения высших гармоник.
