Для корректной работы автомобильного генератора необходима регулировка напряжения. Благодаря устройству потенциал поддерживается в рабочем диапазоне.
Общий вид автомобильного генератора
Важно знать об устройстве, принципе работы, диагностике, ремонте и замене регулятора напряжения в автомобиле. Это позволит избежать ряда негативных ситуаций в дороге, таких как незапуск двигателя, сгорание проводки автомобиля.
Строение генератора
Вне зависимости от марки и модели автомобиля, типа автомобильного генератора, всегда в конструкцию включен регулятор напряжения, позволяющий поддерживать работоспособность независимо от частоты вращения ротора. Регулировка осуществляется за счет изменения силы электротока на обмотке ротора.
Узлы генератора (схема):
- Статор (корпус) – неподвижная часть автомобильного генератора.
- Обмоток три, соединены они в одну звездой, которая формирует трехфазное переменное напряжение.
- Ротор, на лопатках которого образуется магнитное поле, и ЭДС.
- Выпрямитель трехфазный – полупроводниковые диоды, преобразующие напряжение. Одна сторона диодов токопроводящая, другая – с изолированной поверхностью.
- Устройство автоматического регулирования напряжения.
Ротор генератора автомобиля
Три обмотки позволяют значительно снизить пульсацию за счет перекрытия фаз между собой.
Принцип работы генератора
При движении ротора возникает ЭДС на выходе автомобильного генератора, который напрямую связан с АКБ. С помощью регулировки она передается на обмотку возбуждения статора. При увеличении частоты вращения ротора, напряжение начинает изменяться.
Напряжение на обмотке присутствует всегда.
Для стабилизации величины напряжения устанавливается реле регулятора напряжения, где происходит обработка, сравнение (в аналитическом блоке) входного сигнала. При отклонении от нормы блок управления подает сигнал на исполнительный механизм, где происходит снижение силы тока. После этого напряжение на выходе автомобильного генератора стабилизируется. При слишком низком значении тока, регулятор повышает выходное напряжение.
Принцип работы регулятора напряжения
Для повышения надежности работы регуляторы выполняют по упрощенным схемам. Включает несколько устройств: сравнение сигнала, орган управления, задающий и специальный датчики.
Готовая схема состоит из двух основных элементов:
- Регулятор. Устройство, которое позволяет настраивать и контролировать напряжение. Изготавливается в двух исполнениях – аналоговом (механическом) и цифровом (электронном).
- Графитовые щетки, которые подключаются к полупроводниковым элементам. Предназначены для сообщения напряжения на ротор автомобильного генератора.
Графитовые щетки передают напряжение на ротор генератора автомобиля
Современные устройства имеют микропроцессорную базу.
Двухуровневая схема регулирования
В состав входят три основных элемента: генератор, аккумуляторная батарея, выпрямитель. Внутри устройства находится магнит, обмотка которого соединена с контроллером. В качестве задающих устройств используются металлические пружины, а сравнивающих – подвижные рычаги. Контактная группа используется в качестве измерительного прибора, а постоянное сопротивление в качестве устройства регулирования.
Двухуровневый регулятор напряжения
Принцип работы двухуровневого регулятора
При возникновении напряжения и электромагнитного поля происходит сравнение сигналов. В качестве сравнивающего устройства применяется пружина, которая действует на плечо рычага. Магнитное поле действует на рычаг в нескольких направлениях (замыкает, размыкает, остается неизменным), после чего схема регулятора действует в зависимости от величины напряжения.
При выходе сигнала из рабочего диапазона в большую сторону происходит размыкание контактов.
В цепь подключено постоянное напряжение.
При этом на обмотку подается меньший ток и напряжение стабилизируется. Если изначально происходит замыкание контактов, которое свидетельствует о низком напряжении, сила тока увеличивается, и генератор продолжает работать в нормальном режиме.
Недостатки механических моделей:
- быстрый износ деталей;
- применение электромагнитных реле.
Электронные регуляторы
Работают идентично аналоговым моделям за исключением того, что механические элементы заменены на цифровые датчики. Вместо электромагнитных классических реле применяют тиристоры, симисторы, транзисторы и др. Чувствительный элемент представляет собой систему постоянных резисторов, установленных на делителе напряжения.
Схема электронного регулятора
Принцип работы состоит в следующем: при подаче напряжения на тиристоры происходит сравнение выходных сигналов. Исполнительный орган в зависимости от полученных данных замыкает или размыкает, при необходимости включая в схему добавочное сопротивление.
Преимущества электронных моделей:
- высокая точность регулировки;
- регулятор установлен в едином блоке со щетками, что позволяет экономить место, упрощать диагностику, ремонт и замену оборудования;
- повышенная надежность и долговечность;
- более тонкая настройка прибора;
- в качестве выпрямителей применяются полупроводниковые диоды, благодаря которым обеспечивается стабильность напряжения на выходе;
- задающий элемент выполнен в виде стабилитрона.
Для новых моделей автомобилей целесообразно применение более совершенных систем регулирования ввиду более сложного технического устройства.
Снятие регулятора напряжения
Для того чтобы убрать регулятор с задней крышки автомобильного генератора, необходима отвертка (крестовидная или плоская). Сам автогенератор и ремень снимать не нужно.
Снимать конструкцию можно только после отсоединения аккумуляторной батареи. Далее необходимо отсоединить провод от автомобильного генератора, открутив крепежные болты.
Главные причины неисправностей автогенератора:
- стирание угольных щеток;
- пробой изоляции полупроводниковых элементов.
Проверка работоспособности регулятора
Практически на всех моделях авто реле регулятора диагностируется аналогично. Для проведения диагностики необходим источник постоянного напряжения (аккумулятор, батарейки), лампа 12 В или вольтметр.
Контакт минус присоединяется к пластине устройства, «плюс» – к разъему реле регулятора.
После снятия регулятора с корпуса необходимо проверить работоспособность щеток. Если они менее 5мм в длину, то щеточный узел подлежит замене.
Лампа накаливания должна быть включена в схему между парой щеток:
- потухание лампочки при увеличении напряжения говорит об исправности аппарата;
- постоянное свечение лампочки при изменении параметров сигнализирует о неисправности регулятора напряжения.
Пайка новых щеток не принесет результата, т.к. надежность конструкции значительно уменьшится. Недопустимо использовать для проверки светодиодную продукцию, т.к. проведение диагностики по данной схеме не даст реальных результатов.
Проверка без снятия напряжения
Заключается в измерении бортового напряжения в автомобиле. Наличие скачков в сети также определяется миганием ламп во время поездки. Для проверки понадобится мультиметр (либо обычная лампа накаливания). Мультиметр позволяет получить более точные результаты.
Порядок действий:
- Завести двигатель, включить фары.
- Присоединить измерительный прибор к АКБ.
- Рабочее напряжение колеблется в пределах 12..14,8 В. При выходе за данный интервал регулятор напряжения считается неисправным.
Проверка под напряжением не позволяет определить состояние щеточного узла. Выход за рабочие параметры напряжения может быть связан с ослаблением или окислением контактов.
Происходит усовершенствование работы систем регулирования в автомобилях. Для современных авто нет смысла использовать двухуровневое регулирование. Более совершенные системы имеют 2 и более добавочных сопротивлений. В новых моделях вместо традиционного добавочного сопротивления используется принцип увеличения частоты срабатывания электронного ключа.
Наравне с классическими, применяются системы следящего автоматического регулирования, в которых нет электромагнитного реле.
Самым распространенным методом является трехуровневая схема регулировки с частотной модуляцией для управления логическими элементами.
Трехуровневая схема регулирования
Качество зарядки аккумуляторной батареи зависит от эффективности работы регулятора напряжения. При неполной зарядке аккумулятор теряет емкость с большой скоростью, и впоследствии завести двигатель становится невозможно.
Трехуровневый регулятор напряжения
Двухуровневые модели имеют большой недостаток – разброс величины напряжения на выходе. Поэтому для повышения стабильности работы системы применяют трехуровневую систему регулировки, в состав которой входит тумблер (изменяет параметры системы).
Применение данного вида моделей позволяет более точно проводить диагностику и контролировать потенциал на выходе генератора, что важно для новых моделей среднего ценового уровня, где производители используют не всегда качественные механизмы.
Наиболее актуально применение данной системы в зимнее время года в регионах с холодным климатом, когда от низких температур сильно снижается емкость АКБ. На смену механическим регуляторам пришли бесконтактные трехуровневые, более совершенные.
Схема и принцип работы схожи с двухуровневыми моделями за исключением того, что напряжение сначала поступает в блок обработки информации. При отклонении от рабочего значения подается звуковой сигнал (рассогласования). После этого сила электротока, поступающая на обмотку, меняется до рабочего значения.
Принцип установки
Допускается установка трехуровневых моделей в любой автомобиль самостоятельно при условии знания схемы подключения:
- Необходимо отсоединить щеточный узел, открутив болты.
- Полупроводниковый узел установить на корпусе авто, сделав необходимые крепления.
- Полупроводниковый узел устанавливается сначала на алюминиевый радиатор, т.к. требует эффективного охлаждения, а затем закрепляется на корпусе.
При отсутствии системы охлаждения регулирование будет происходить некорректно.
- После установки двух узлов необходимо обеспечить электрическую связь между ними проводами, обеспечив качественную изоляцию корпусов.
Поверхности необходимо покрыть изолирующим материалом, чтобы предотвратить замыкания на корпус. Для коммутации полупроводников следует предусмотреть переключатель.
Для установки конструкции необходим корпус. Обычно применяют пластик или алюминий, который обладает большей теплоотдачей, т.е. охлаждение будет происходить более эффективно.
Видео. Генератор в автомобиле
Регулятор напряжения в схеме автомобиля занимает одно из ключевых мест. Необходимо постоянно следить за состоянием прибора, своевременно проводить плановые осмотры, зачищать контакты (для предотвращения сбоев в работе). Т.к. деталь расположена в нижней, не защищенной от пыли и влаги, стороне моторного отсека, регулярно очищать поверхности от загрязнений.
При наличии внешних дефектов и повреждений не следует пользоваться таким устройствам, т.к. в этом случае возможен быстрый разряд аккумулятора либо полный выход из строя автомобильного генератора, а также электрической части автомобиля (из-за резкого повышения напряжения в бортовой сети).
Одним из наиболее важных условий, обеспечивающих правильную работу электрических установок, является постоянство напряжения питающих генераторов.
В установках постоянного тока достаточная степень постоянства напряжения обеспечивается компаундными генераторами. В установках переменного тока для сохранения постоянства напряжения приходится прибегать к автоматическим регуляторам напряжения .
При сохранении постоянства скорости вращения генератора (для сохранения постоянства частоты) регулировка напряжения возможна только за счет изменения магнитного потока, т. е. тока возбуждения
. На сегодняшний день наименее распространенным автоматическим регулятором напряжения является угольный
. Основная часть угольного регулятора — столбик угольных шайб, включенный в обмотку возбуждения возбудителя генератора.
Работа регулятора основана на том, что в столбике угольных шайб, подвергающихся давлению, изменяется в зависимости от силы сжатия. Чем больше сила сжатия угольного столбика, тем меньше его сопротивление; с уменьшением силы сжатия сопротивление столбика возрастает.
Рис. 1. Принципиальная схема включения угольного автоматического регулятора напряжения
На рис. 1 изображена принципиальная схема включения угольного автоматического регулятора напряжения. В состав схемы входят: угольный реостат 1, электромагнит с двумя обмотками 2 и 3 и пружина 5, создающая усилие, противодействующее электромагниту.
Обмотка 2 электромагнита включена на напряжение генератора Г между фазами А и С через выпрямитель 6.
Обмотка 3 электромагнита включена на вторичную обмотку трансформатора 4, первичная обмотка которого питается от возбудителя генератора В.
При нормальном напряжении генератора втягивающая сила электромагнита уравновешивается силой натяжения пружины. С повышением напряжения генератора сила электромагнита преодолевает натяжение пружины, якорь притягивается к сердечнику электромагнита, и поворачиваясь вокруг своей неподвижной оси, через вертикальный стержень передает растягивающее усилие на угольный столбик.
Сила натяжения на угольные шайбы уменьшается, сопротивление столбика возрастает, напряжение возбудителя уменьшается, в связи с чем уменьшается и напряжение генератора Г.
С уменьшением напряжения генератора Г втягивающая сила электромагнита уменьшается, под действием натяжения пружины якорь поворачивается и увеличивается сжатие угольного реостата.
Сопротивление реостата уменьшается, ток возбуждения увеличивается и напряжение генератора возрастает.
Если бы на электромагните была только обмотка 2, описанный процесс регулирования никогда бы не прекращался и напряжение генератора, изменившись один раз под действием какой-либо внешней причины, в дальнейшем колебалось бы под влиянием работы регулятора вокруг своего номинального значения.
Назначение обмотки 3 — сделать эти колебания затухающими и прекратить их после нескольких циклов с уменьшающейся амплитудой.
При работе одиночного генератора это устройство (так называемый компенсатор реактивной мощности ) следует исключать из схемы регулятора, так как его наличие вызывает увеличение провала напряжения при .
Изменяя величину сопротивления 3С, можно усилить или ослабить действие обмотки 3, т. е. в конечном итоге изменить время, в течение которого генератор достигает номинального напряжения.
Угольные регуляторы имеют ряд недостатков. Одним из наиболее существенных является малый срок службы угольных реостатов. В процессе эксплуатации угольные шайбы, из которых набирается реостат, «стареют», происходит их усадка и износ. Вследствие неравномерности этого явления равенство электрических сопротивлений отдельных угольных столбов нарушается, ток в столбах, имеющих минимальное сопротивление, увеличивается выше допустимого. При этом отдельные шайбы перегреваются, становятся хрупкими и при переменном сжатии их или вследствие вибрации и тряски судна дают трещины или рассыпаются. Иногда часть столба, работающего с перегрузкой, полностью выгорает.
Кроме того, угольным регуляторам свойственна небольшая скорость действия из-за наличия подвижных частей, имеющих определенную инерцию.
Более совершенным методом регулирования напряжения синхронных генераторов является компаундирование возбуждения.

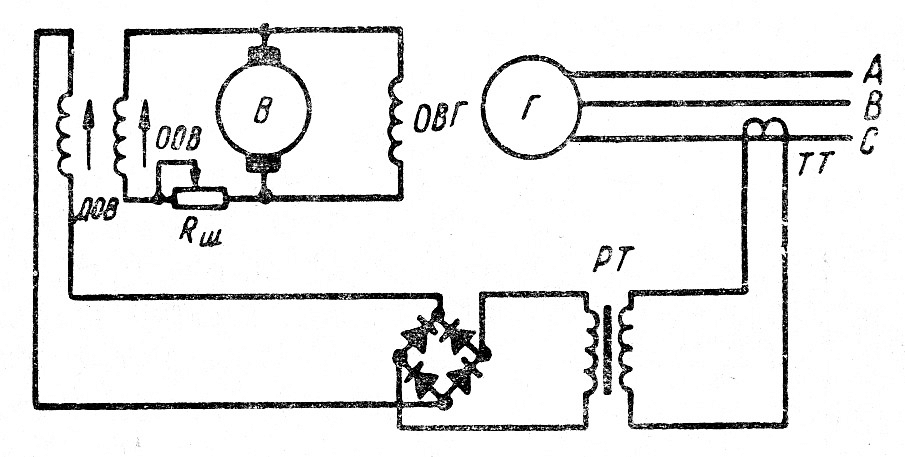

Рис. 2. Принципиальная схема компаундирования возбудителя синхронного генератора
На рис. 2 изображена принципиальная схема компаундирования возбудителя синхронного генератора. Возбудитель В генератора Г, кроме основной обмотки возбуждения ООВ, имеет дополнительную ДОВ. Дополнительная обмотка возбуждения питается током, пропорциональным току нагрузки генератора, получаемому от трансформатора тока ТТ через разделительный трансформатор напряжения РТ и выпрямитель В.
С увеличением тока нагрузки напряжение генератора Г падает. Одновременно увеличивается ток возбуждения в обмотке ДОВ возбудителя, его напряжение возрастает, ток возбуждения генератора Г усиливается и напряжение генератора поднимается.
Схема компаундирования регулируется таким образом, чтобы напряжение генератора сохранялось постоянным при изменении нагрузки от холостого хода до номинальной. Однако напряжение , кроме тока нагрузки, зависит также и от коэффициента мощности последней. Чтобы избежать влияние изменяющегося коэффициента мощности, в схему компаундирования вводят электромагнитный корректор.
Наилучшие результаты в части поддержания постоянства напряжения дают синхронные генераторы с самовозбуждением и саморегулированием напряжения.

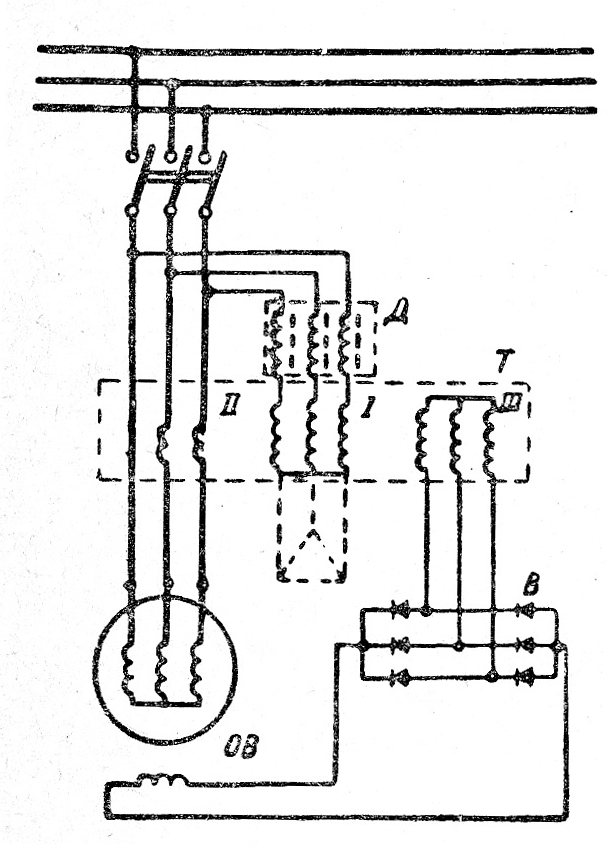

Рис. 3. Принципиальная схема системы самовозбуждения и саморегулирования синхронного генератора
На рис. 3 дана принципиальная схема системы самовозбуждения и саморегулирования синхронного генератора.
Существенной частью этой системы является специальный трехобмоточный трансформатор Т. Обмотка I (обмотка напряжения) этого трансформатора подключена к клеммам статора генератора и в ней течет ток Iн, пропорциональный напряжению генератора: Iн = K1U. Действие этой обмотки аналогично действию параллельной обмотки возбуждения генераторов постоянного тока со смешанным возбуждением.
Обмотка II (токовая) включена на трансформатор тока главной цепи генератора, через нее проходит ток Iт = K2I, пропорциональный току нагрузки генератора. Назначение этой обмотки аналогично назначению последовательной обмотки генератора со смешанным возбуждением.
Обмотка III является вторичной обмоткой трансформатора, ток в ней Iв равен геометрической сумме токов Iн и Iт. Этот ток, выпрямленный полупроводниковым выпрямителем В, питает обмотку возбуждения генератора ОВ.
Рассмотрим, как работает эта система. При вращении ротора генератора вследствие наличия в стали ротора остаточного магнетизма, генератор разовьет некоторую начальную При этом через обмотку I трансформатора Т пройдет ток. Образовавшееся в сердечнике трансформатора индуктирует вторичную э. д. с. в обмотке III и в ее цепи, а следовательно, и в обмотке ротора генератора потечет ток. Ток ротора усилит магнитное поле генератора, э. д. с. последнего возрастет, что в свою очередь вызовет увеличение тока в обмотке I трансформатора. Этот процесс продолжается до тех пор, пока напряжение на клеммах генератора достигнет номинальной величины. В дальнейшем, при холостом ходе генератора и при сохранении неизменной скорости его вращения, напряжение генератора будет сохраняться постоянным.
Если в статорной обмотке генератора появится ток нагрузки, то он создаст магнитный поток реакции якоря, который ослабит магнитный поток ротора, вследствие чего напряжение на клеммах генератора должно было бы уменьшиться. Однако этому будет противодействовать обмотка II трансформатора. При появлении в ней тока, пропорционального току нагрузки, магнитный поток, создаваемый этим током в сердечнике трансформатора, вызовет увеличение э. д. с. вторичной обмотки и тем самым увеличение тока в обмотке возбуждения генератора. Напряжение на клеммах последнего возрастет до прежней величины.
Таким образом, принцип действия синхронного генератора с самовозбуждением и саморегулированием напряжения подобен принципу действия генератора смешанного возбуждения постоянного тока.
Однако следует учесть, что напряжение, развиваемое синхронным генератором, зависит не только от его нагрузки, но и от величины коэффициента мощности. При уменьшении коэффициента мощности, т, е. при возрастании угла ψ, напряжение генератора уменьшается и для его восстановления до прежней величины необходимо увеличить ток возбуждения.
Для того чтобы получить увеличение тока возбуждения, пропорциональное увеличению угла ψ, обмотку напряжения трансформатора Т подключают к клеммам генератора не непосредственно, а через дроссель Д. Величина индуктивного сопротивления дросселя выбирается такой, чтобы угол сдвига фаз между напряжением генератора и током в обмотке I трансформатора был бы равен почти 90°.
В этом случае диаграмма геометрического сложения токов в обмотках трансформатора Т будет иметь вид, изображенный на рис. 4.

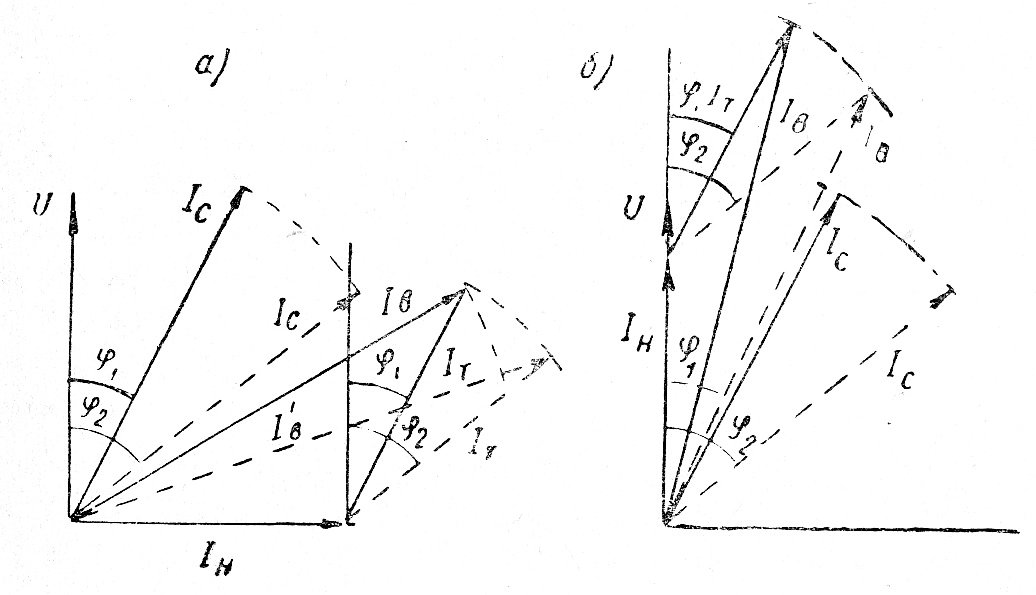

Рис. 4. Диаграмма геометрического сложения токов в обмотках трансформатора
Легко убедиться, что при увеличении угла ψ1 до величины ψ2 результирующий ток возбуждения генератора также возрастает, как это показано на рис. 4, а пунктиром.
Если бы фаза тока в обмотке I трансформатора Т совпадала бы с фазой напряжения генератора (как это изображено на рис. 4, б), то в этом случае, при увеличении угла ψ, величина результирующего тока возбуждения будет уменьшаться.
Уместно отметить еще одну особенность синхронных генераторов описываемой системы по сравнению с генераторами, получающими возбуждение от машинного возбудителя и оборудованными автоматическими регуляторами напряжения.
У генераторов с возбудителем и автоматическим регулятором напряжения неизбежно имеет место некоторое запаздывание восстановления напряжения.
Это запаздывание объясняется следующими причинами.
1. Автоматический регулятор начинает действовать только после того, как на регулятор поступит уже изменившееся напряжение.
2. После поступления на регулятор сигнала об изменении напряжения необходимо некоторое время на срабатывание самого регулятора.
3. Возбудитель генератора вследствие наличия у него электромагнитной инерции изменяет свое напряжение, а следовательно, и напряжение генератора с некоторым замедлением.
У синхронных генераторов с самовозбуждением процесс регулирования напряжения начинается не после изменения напряжения, а одновременно с изменением тока статора, которое должно вызвать изменение напряжения.
Вследствие этой особенности системы как абсолютное значение величины изменения напряжения генератора при резких колебаниях его нагрузки, так и время восстановления напряжения значительно меньше, чем у генераторов с возбудителем и автоматическим регулятором напряжения.
Иногда в схемах самовозбуждения, для облегчения начала процесса самовозбуждения, предусматривают установку конденсаторов, включаемых в цепь дросселя, как указано на рис. 3 пунктиром. Емкость конденсаторов подбирается так, чтобы в их цепи возник резонанс напряжения, тогда начальное напряжение на обмотке III трансформатора Т резко возрастает и генератор уверенно возбуждается. Кроме установки конденсаторов, для тех же целей применяются и другие методы.
В качестве примера конкретных генераторов, выпускаемых промышленностью рассмотрим схему самовозбуждения и саморегулирования отечественных синхронных генераторов серии МСС (рис. 5).

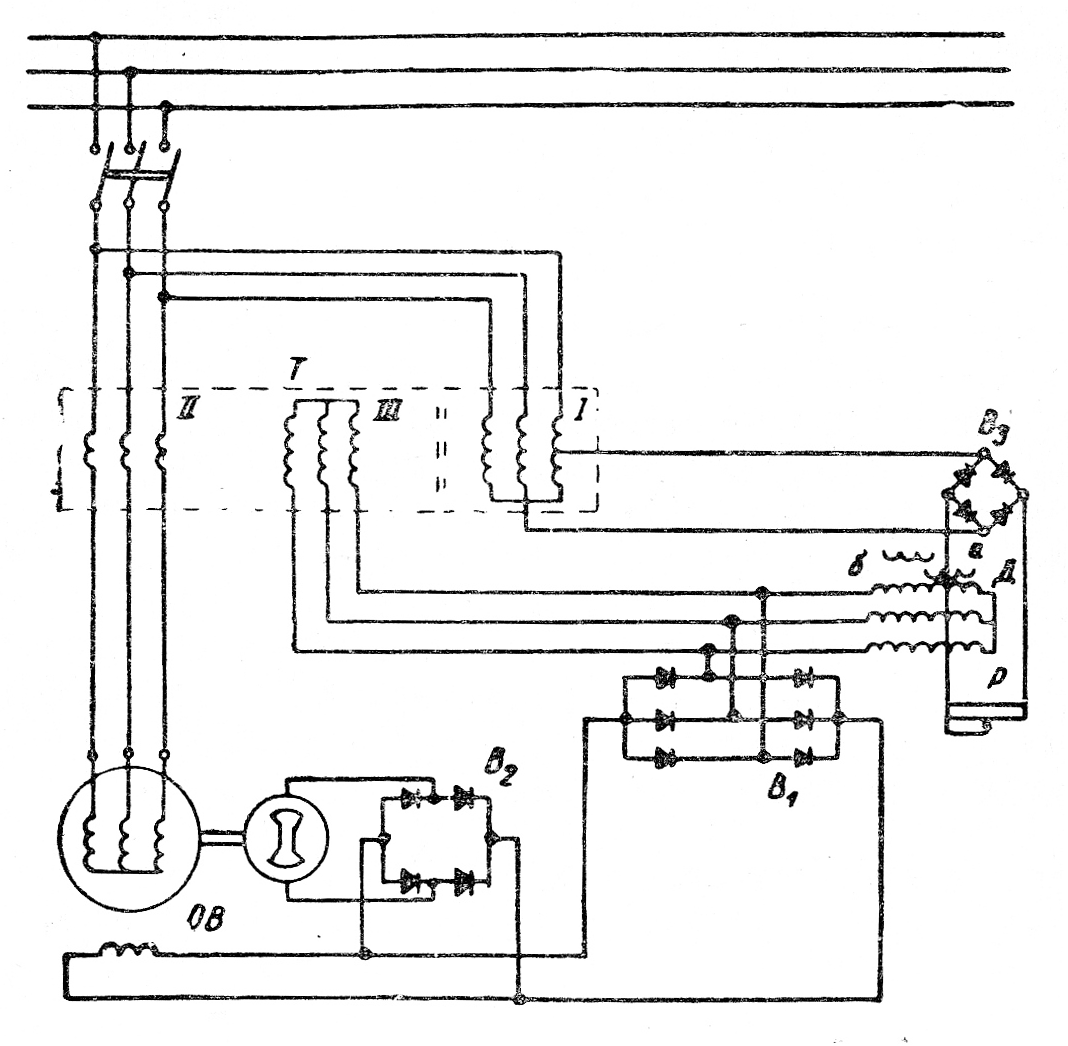

Рис.5. Схема самовозбуждения и саморегулирования синхронных генераторов серии МСС
У этих генераторов, так же как и в описанной выше принципиальной схеме, применен трансформатор с тремя обмотками: напряжения I, токовой II и результирующей III. Необходимый сдвиг фазы тока в обмотке I относительно напряжения генератора осуществляется с помощью магнитного шунта, находящегося в трансформаторе, вследствие чего отпадает необходимость в отдельном дросселе. Новым элементом в этой схеме является дроссель Д. Этот дроссель служит для подрегулировки вручную напряжения генератора в пределах ±5% от номинального напряжения. На дросселе, помимо основных обмоток, помещены две дополнительные а и б. Обмотка а питается постоянным током от выпрямителя В3, подключенного к обмотке напряжения трансформатора Т.
С помощью регулировочного реостата Р1 можно менять величину тока в обмотке а. Изменение тока в этой обмотке вызывает изменение магнитного потока в сердечнике дросселя и, как следствие изменение его реактивного сопротивления. При изменении тока в дросселе одновременно изменяется ток, поступающий на выпрямитель B1, а следовательно, и ток возбуждения генератора.
Обмотка б используется при параллельной работе генераторов с разной мощностью, а также для поддержания постоянства напряжения генератора при колебании его частоты.
Для обеспечения начального самовозбуждения у генераторов серии МСС предусмотрен небольшой встроенный, вспомогательный генератор переменного тока с постоянными магнитами. Этот генератор включен на обмотку возбуждения главного генератора через свой выпрямитель В2. Начальный ток возбуждения обмотки ротора генератора получают через этот выпрямитель. В дальнейшем, когда вступит в действие основной выпрямитель B1, вспомогательный генератор возбуждения автоматически исключается из схемы, так как его выпрямитель В2 окажется запертым более высоким напряжением выпрямителя B1.
Элементы системы самовозбуждения и саморегулирования генераторов серии МСС выполняются в виде самостоятельных блоков размещаемых отдельно от генератора.
Введение
Цель – изучение конструкции и диагностических параметров регуляторов напряжения.
1. Рассмотреть конструкции регуляторов напряжения.
2. Изучить порядок подключения генератора и регулятора напряжения к установке.
3. Снять диагностические параметры регулятора напряжения согласно порядку выполнения лабораторной работы.
4. Дать оценку полученным результатам.
5. Составить отчет о проделанной работе.
Теория
Принцип работы регулятора напряжения
Регулятор напряжения поддерживает напряжение бортовой сети в заданных пределах во всех режимах работы - при изменении частоты вращения ротора генератора, электрической нагрузки, температуры окружающей среды. Кроме того, он может выполнять дополнительные функции - защищать элементы генераторной установки от аварийных режимов и перегрузок, автоматически включать в бортовую сеть силовую цепь генераторной установки или обмотку возбуждения.
По своей конструкции регуляторы делятся на бесконтактные транзисторные, контактно-транзисторные и вибрационные (реле-регуляторы). Разновидностью бесконтактных транзисторных регуляторов являются интегральные регуляторы, выполняемые по специальной гибридной технологии, или монолитные - на монокристалле кремния. Несмотря на столь разнообразное конструктивное исполнение, все регуляторы работают по единому принципу.
Напряжение генератора зависит от трех факторов - частоты вращения его ротора, силы тока нагрузки и величины магнитного потока, создаваемого обмоткой возбуждения, который зависит от силы тока в этой обмотке. Любой регулятор напряжения содержит:
· чувствительный элемент, воспринимающий напряжение генератора (обычно это делитель напряжения на входе регулятора),
· элемент сравнения, в котором напряжение генератора сравнивается с эталонной величиной,
· регулирующий орган, изменяющий силу тока в обмотке возбуждения, если напряжение генератора отличается от эталонной величины.
В реальных регуляторах эталонной величиной может быть не обязательно электрическое напряжение, но и любая физическая величина, достаточно стабильно сохраняющая свое значение, например, сила натяжения пружины в вибрационных и контактно-транзисторных регуляторах.
В транзисторных регуляторах эталонной величиной является напряжение стабилизации стабилитрона, к которому напряжение генератора подводится через делитель напряжения. Управление током в обмотке возбуждения осуществляется электронным или электромагнитным реле.
Частота вращения ротора и нагрузка генератора изменяются в соответствии с режимом работы автомобиля, а регулятор напряжения любого типа компенсирует влияние этого изменения на напряжение генератора воздействием на ток в обмотке возбуждения. При этом вибрационный или контактно-транзисторный регулятор включает в цепь и выключает из цепи обмотки возбуждения последовательно резистор (в двухступенчатых вибрационных регуляторах при работе на второй ступени «закорачивает» эту обмотку на массу), а бесконтактный транзисторный регулятор напряжения периодически подключает и отключает обмотку возбуждения от цепи питания.
В обоих вариантах изменение тока возбуждения достигается за счет перераспределения времени нахождения переключающего элемента регулятора во включенном и выключенном состояниях.
Если сила тока возбуждения должна быть, например, для стабилизации напряжения, увеличена, то в вибрационном и контактно-транзисторном регуляторах время включения резистора уменьшается по сравнению со временем его отключения, а в транзисторном регуляторе время включения обмотки возбуждения в цепь питания увеличивается по отношению к времени ее отключения.
На Рис. 2.1 показано влияние работы регулятора на силу тока в обмотке возбуждения для двух частот вращения ротора генератора n1 и n2, причем частота вращения n2 больше, чем n1.
При большей частоте вращения относительное время включения обмотки возбуждения в цепь питания транзисторным регулятором напряжения уменьшается, среднее значение силы тока возбуждения уменьшается, чем и достигается стабилизация напряжения.
Рис. 2.1. Изменение тока в обмотке возбуждения
при различной частоте вращения ротора n(n2>n1)
tвкл и tвыкл – время нахождения реле соответственно во включенном и выключенном состояниях.
С ростом нагрузки напряжение уменьшается, относительное время включения обмотки увеличивается, среднее значение силы тока возрастает таким образом, что напряжение генераторной установки остается практически неизменным.
На Рис. 2.2 представлены типичные регулировочные характеристики генераторной установки, показывающие, как изменяется сила тока в обмотке возбуждения при неизменном напряжении и изменении частоты вращения или силы тока нагрузки. Нижний предел частоты переключения регулятора составляет 25-30 Гц.

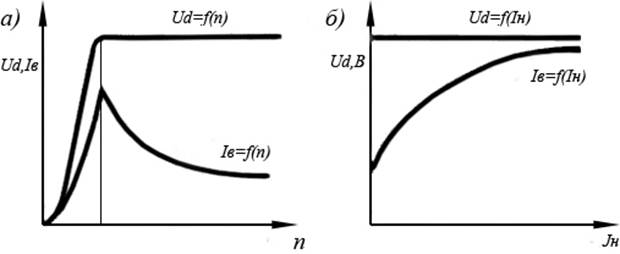

Рис. 2.2. Зависимость напряжения генератора и силы тока в обмотке возбуждения от частоты вращения (а) и силы тока в нагрузке (в)
Рис. 5
Выходная цепь регулятора состоит из транзисторов Т1 и Т2, переключающихся с помощью управляющего транзистора Т3. Роль чувствительного элемента в схеме выполняет стабилитрон Д1, подключенный к входному высокоомному делителю напряжения R1 и RТ. Схема содержит цепочку обратной связи R4, С1. Терморезистор Rт, включенный в цепь входного делителя, позволяет поддерживать практически постоянным регулируемое напряжение при изменении окружающей среды, создавая тем самым благоприятный режим заряда АБ. Конденсатор С2 служит для фильтрации входного напряжения, поступающего на транзистор Т3. Резистор Rос введен для улучшения релейности действия схемы. Масса регулятора 25 г. Имеется и другие разработки: японской фирмы «Хитачи», немецкой фирмы «Бош».
Интегральный регулятор напряжения отечественного производства R112А предназначен для работы со всеми генераторами Uн = 14 В и встраивается в щеткодержатель генератора (рис. 5). Регулятор состоит из металлического основания, на которое наклеено интегральное регулирующее устройство и жесткие выводы. Когда напряжение генератора ниже заданной величины, стабилитрон Д1 не пропускает ток, так как напряжение на нем меньше напряжения стабилизатора. При этом транзистор Т1 закрыт, так как потенциалы базы и эмиттера равны. По цепи, которую составляют резистор R5, диод Д2 и резистор R6, от источников идет ток; при этом база составного транзистора Т2 – Т3 оказывается под положительным потенциалом и в цепи база – эмиттер транзистора Т2, а затем база – эмиттер транзистора Т3 будет походить ток управления и составной транзистор открывается, соединяя цепь обмотки возбуждения генератора с минусом источника тока.

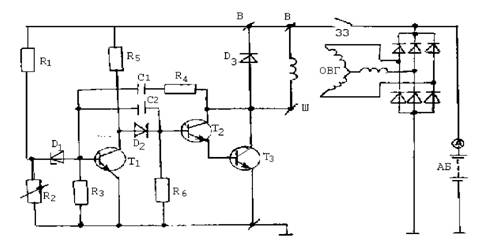

Рис. 6. Схема интегрального регулятора наряжения
Цепь тока обмотки возбуждения: плюсовый вывод источников тока – выключатель 33 – зажим В регулятора – ОВГ – зажим «Ш» регулятора – переход коллектор – эмиттер Т1 и Т2 – минусовый вывод источников. Когда напряжение генератора достигает заданного значения 13± 15,5 В, происходит резкое снижение сопротивления стабилитрона Д1, и через резистор R1, Д1 и переход база – эмиттер Т1 начинает проходить ток управления: Т1 открывается. Так как Т1 включен параллельно цепочке, состоящей из Д2 и R6, то при очень малом сопротивлении перехода коллектор – эмиттер открытого Т1 сила тока в цепи Д2 и R6 резко падает, а потому отрицательные потенциалы базы и эмиттера Т2 – Т3 оказываются равными, и составной транзистор Т2 – Т3 закрывается. При этом цепь обмотки возбуждения прерывается, что приводит к снижению напряжения генератора.
Напряжение на стабилитроне также уменьшается и становится меньше напряжения стабилизации. Сопротивление стабилитрона возрастает и ток через него проходить не будет и Т1 закрывается, а Т2 – Т3 открывается. Цепочка обратной связи С1 и R4 ускоряет открывание и закрывание. Когда Т2 – Т3 закрывается, положительный потенциал его коллектора повышается и по цепочке R4 - С1 и переходу база – эмиттер Т1, а также через R3 действует импульс тока, способствующий более быстрому открыванию Т1, что ускоряет закрывание Т2 – Т3.
Конденсатор С1 при этом за-ряжяется. Когда Т2 – Т3 открывается, С1 разряжается по цепи: С1 – R4 – коллектор – эмиттер Т2 – Т3 – корпус – резистор R3, а также эмиттер – база Т1 – С1, что способствует более быстрому закрыванию Т1, а следовательно, открыванию Т2 – Т3. При запирании составного транзистора прерывается ток в цепи обмотки возбуждения и в обмотке индуктируется ЭДС самоиндукции. Под действием этой ЭДС создается ток самоиндукции, который проходит через гасящий диод Д3, тем самым предотвращается пробой Т2 – Т3.
Конденсатор С2 выполняет роль фильтра. Интегральный регулятор Я120 работает с генератором Г373 с номинальным напряжением 28 В, отличается величинами сопротивлений резисторов делителя напряжения, установкой двух последовательно включенных стабилитронов и схемой включения в цепь питания обмотки возбуждения.
Регулятор напряжения: Коммутирующая и установочная аппаратура
Коммутирующая и установочная аппаратура автомобиля: выключатели и переключатели; электромагнитные реле и контакторы; разъемные и соединительные панели. Основным узлом коммутационных устройств является контактная часть, имеющая в конструкции изделий первой группы механической (ручной, пневматический и др.) привод и в конструкции второй группы – электромагнитный привод. По схеме коммутации выключатели и переключатели отличаются количеством коммутационных цепей, количеством позиций, числом выводов, исполнением привода – клавишные, кнопочные, повторные, вытяжные. Основными параметрами выключателей и переключателей являются номинальное напряжение, номинальный ток, схема коммутации, величина падения напряжения на контактах, ресурс по количеству циклов включения, отключения.
По функциональному назначению можно выделить: главный выключатель; центральный переключатель света; многофункциональный подрулевой переключатель; переключатель системы стеклоочистки; переключатель отопления; переключатель указателей поворота; выключатель стоп-сигнала; выключатель аварийной световой сигнализации; выключатель различных управляющих и исполнительных устройств. В схемах электрооборудования автомобилей все больше распространение получают реле.
Реле включения стартера; реле сигналов дальнего и ближнего света фар; электровентилятора в системе охлаждения двигателя; обогрева заднего стекла; отопителя; фароочислителей; отключения обмотки возбуждения генератора. Реле-прерыватели применяются в схемах контрольной лампы ручного тормоза стеклоочистителя. Электромагнитные реле делят на три группы по конструктивному исполнению; обычные; малогабаритные; специальные.
По схеме коммутации реле подразделяются на замыкающие, размыкающие и переключающие. Реле отличаются по режиму работы: продолжительному и кратковременному. В сильноточных цепях с токами свыше 50 А применяют контакторы на 12 и 24 В. Разъемы и соединительные панели служат для обеспечения монтажа жгутов и приборов электрооборудования, соединения тягача и прицепом, подключения внешнего питания, подключения переносной лампы и т. д.

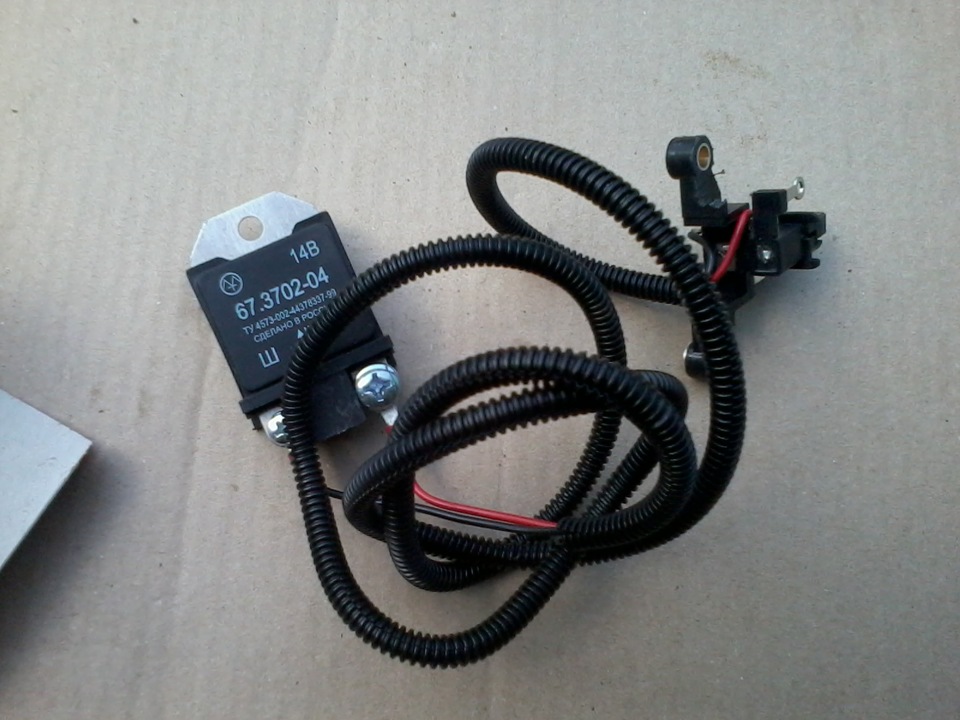

Регулятор наряжения: основные неисправности и их устранение
Электрические неисправности, которые можно определить по показаниям контрольных приборов.
1. Амперметр показывает разрядный ток при средней частоте вращения вала. Контрольная лампа заряда батареи (ВАЗ) горит полным огнем. Это указывает на неисправность приборов системы генератора, реле - регулятора или цепи зарядного тока, цепи возбуждения. Исправность цепей проверяется наличием и величиной напряжения от аккумуляторной батареи при неработающем двигателе. Для проверки цепи возбуждения генератора необходимо отсоединить провод от зажима «Ш» генератора и вместо разрыва цепи присоединить вольтметр и включить зажигание. Отсутствие напряжения свидетельствует об обрыве в цепи ОВГ. При исправном генераторе, если амперметр показывает зарядный ток, то это указывает на неисправность регулятора напряжения. Отсутствие зарядного тока может быть при слабом натяжении ремня привода ротора генератора.
2. Амперметр постоянно регистрирует большую силу зарядного тока. Причиной нарушения может быть неисправность регулятора напряжения, пробой силового транзистора, короткое замыкание проводов между «+» и «Ш» генератора, увеличение сопротивления выключателя зажигания. При обнаружении неисправности до выяснения причины необходимо отключить провод от зажима «Ш» генератора. Состояние цепи возбуждения на увеличение сопротивления можно обнаружить по показанию вольтметра (10 В) между «+» и «Ш».
3. Амперметр показывает малую силу зарядного тока при разряженной аккумуляторной батарее и средней частоте вращения вала. Это может быть при неисправности генератора или нарушении регулировки реле регулятора. Замыкают зажимы «+» и «Ш» при отключенном регуляторе напряжения и наблюдают показания амперметра. Если амперметр покажет зарядный ток, то это указывает на неправильную работу реле регулятора, а отсутствие зарядного тока – на неисправность генератора.
4. Стрелка амперметра колеблется, контрольная лампа заряда батареи мигает при средней частоте вращения вала. Подобное возможно при периодических нарушениях в цепи зарядного тока и возбуждении генератора, а так же при пробуксовке приводного ремня. Причиной периодических нарушений может быть плохой контакт между щетками и кольцами.
5.Основные неисправности генераторов:

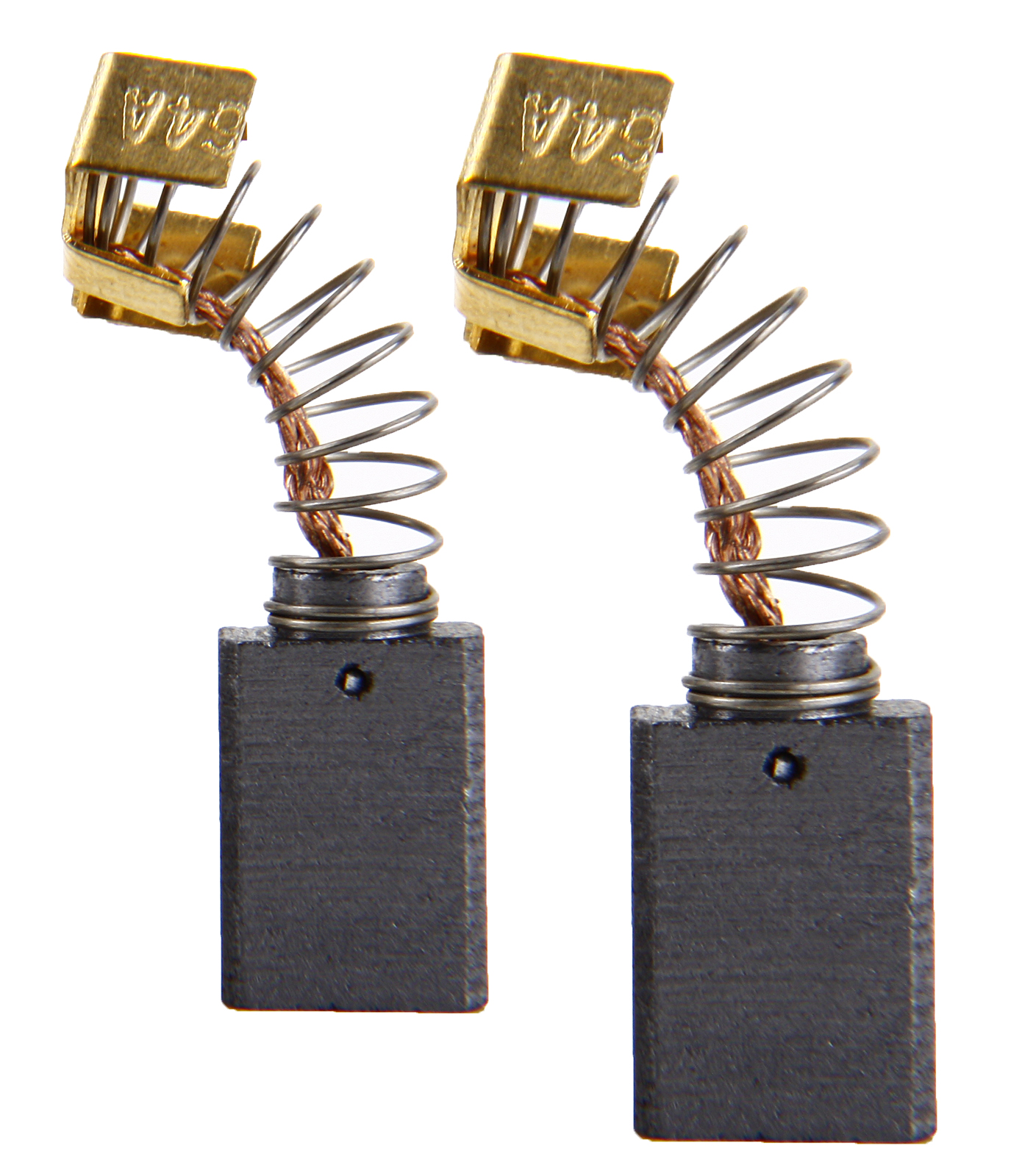

- плохой контакт между щетками и контактными кольцами ротора возникает при загрязнении и замасливании контактных колец;
- обрыв обмотки возбуждения чаще всего происходит в местах пайки концов обмотки с контактным кольцом;
- замыкание обмотки возбуждения на корпус ротора происходит при разрушении изоляции обмотки;
- межвитковое замыкание в катушке обмотки возбуждения;
- замыкание обмотки статора на корпус при механическом или тепловом повреждении изоляции;
- - межвитковое замыкание или обрыв в цепях фазных обмоток статора; - плохой контакт между щетками и контактными кольцами ротора в ре зультате загрязнения и замасливания контактных колец; - обрыв обмотки возбуждения чаще всего происходит в местах пайки кон цов обмотки с контактным кольцом;
- - замыкание обмотки возбуждения на корпус ротора при этом происходит при разрушении изоляции обмотки. При этом генератор не развивает мощности
6. Основные неисправности выпрямителя: Пробой диодов выпрямительного блока из-за перегрева внешними токами или повышения напряжения генератора, механическом повреждении. В пробитом диоде сопротивление равно нулю и он проводит ток в обоих направлениях, что вызовет короткое замыкание фаз обмотки статора. Напряжение генератора снижается и аккумуляторная батарея не будет заряжаться;
