Поражение электрическим током и его воздействие на организм человека. Нарушение правил электробезопасности при использовании технологического оборудования, электроустановок и непосредственное соприкосновение с то-коведущими частями установок, находящихся под напряжением, создает опасность поражения электрическим током.
Прохождение электрического тока через организм человека оказывает термическое, электролитическое и биологическое действия. Термическое действие тока проявляется в ожогах отдельных участков тела, нагреве крови, кровеносных сосудов; электролитическое - в разложении крови; биологическое - в раздражении живых тканей организма, что может привести к прекращению деятельности органов кровообращения и дыхания.
Исход действия электрического тока на организм человека зависит от величины и напряжения тока, частоты, продолжительности воздействия, пути тока и общего состояния человека. Исследованиями установлено, что ток силой около 1 мА является ощутимым (пороговым). При увеличении тока человек начинает ощущать болезненные сокращения мышц, а при токе 12-15 мА уже не в состоянии управлять своей мышечной системой и не может самостоятельно оторваться от источника тока. Такие токи называют неотпускающими токами. При дальнейшем увеличении тока может наступить фибрилляция (судорожное сокращение) сердца. Ток 100 мА считают смертельным.
Многообразие действий электрического тока может привести к двум видам поражения: электрическим травмам и электрическим ударам.
Электрические травмы - это местные повреждения тканей организма, которые бывают следующих видов:
- электрический ожог (контактный) токовый - получается в результате соприкосновения (контакта) человека с токоведущей частью и является следствием преобразования электрической энергии в тепловую.
Различают четыре степени ожогов: I - покраснение кожи; II - образование пузырей; III - омертвение всей толщи кожи; IV - обугливание тканей организма. Тяжесть поражения обусловливается не столько степенью ожога, сколько площадью обожженной поверхности тела. Токовые ожоги возникают при напряжении не выше 1000 В и являются чаще всего ожогами I-II степени;
- дуговой (бесконтактный) ожог - возникает при напряжении более 2000 В. В этом случае между телом человека и токоведущей частью оборудования возникает электрический разряд (дуга), температура которого превышает 3000 "С. Дуговые ожоги, как правило, тяжелые (III-IV степени).
Электрические знаки - это пятна серого и бледно-желтого цвета, царапины, ушибы на поверхности кожи человека, подвергшейся действию тока. Форма знака может соответствовать форме токоведущей части, которой коснулся пострадавший. Лечение электрических знаков в большинстве случаев завершается благополучно, пораженное место восстанавливает чувствительность и эластичность.
Металлизация кожи представляет собой проникновение в верхние слои кожи мельчайших частиц металла, расплавившегося под действием электрической дуги или растворенного в электролитах электролизных ванн. В пораженном месте кожа становится шероховатой, жесткой и приобретает соответствующую окраску (например, зеленую - от соприкосновения с медью). Работы, при которых есть вероятность возникновения электрической дуги, следует выполнять в очках, а одежда работающего должна быть застегнута на все пуговицы.
Электроофтальмия - это поражение конъюнктивы и кожи век в результате воздействия мощного потока ультрафиолетовых лучей при электрической дуге.
Механические повреждения могут возникнуть в результате непроизвольных судорожных сокращений мышц под действием электрического тока. Механические повреждения (разрывы кожи, кровеносных сосудов, переломы костей) относят к травмам, требующим продолжительного лечения.
Электрический удар - возбуждение живых тканей и внутренних органов человека, сопровождающееся непроизвольными судорожными сокращениями мышц. Электроудары бывают четырех степеней:
I - судорожное сокращение мышц без потери сознания;
II - судороги мышц, потеря сознания при сохранении дыхания и работе сердца;
III - потеря сознания, остановка сердца или дыхания;
IV - клиническая смерть, т. е. отсутствие дыхания и кровообращения.
Воздействие тока может быть и рефлекторным (не прямым), когда происходит поражение центральной нервной системы. Это также может нарушить кровообращение и дыхание.
Электрический шок - разновидность электроудара, когда происходит тяжелая нервно-рефлекторная реакция организма на сильное раздражение электрическим током. Сопровождается глубокими расстройствами кровообращения, дыхания, обмена веществ. Шоковое состояние длится от нескольких минут до суток. Может закончиться летальным исходом при отсутствии своевременной врачебной помощи.
Степень опасности при поражении электрическим током зависит также и от схемы включения человека в электросеть.
Если человек замыкает телом два фазных провода, то он попадает под полное линейное напряжение сети. При расчетном сопротивлении тела человека 1000 Ом и напряжении 380 В сила тока поражения может достигнуть значения 380 мА, что является опасным для жизни человека.
Кроме того, поражающее действие тока может быть различным даже при одном и том же значении его величины. Это зависит от того, через какие органы проходит ток ("петли тока") (рис. 8.1, 8.2).
Рис. 8.1. Характерные пути тока в человеке ("петли тока"):
1 - рука-рука; 2 - правая рука-ноги; 3 - левая рука-ноги; 4 - правая рука-правая нога; 5 - правая рука-левая нога; 6 - левая рука-левая нога; 7 - левая рука-правая нога; 8 - обе руки-обе ноги; 9 - нога-нога; 10 - голова-руки; 11 - голова-ноги; 12 - голова-правая рука; 13 - голова-левая рука; 14 - голова-правая нога;
15 - голова-левая нога
Рис. 8.2. Зависимость сопротивления тела человека и силы тока, проходящего через него, от приложенного напряжения:
1-2 - переменный ток, 3-4 - постоянный ток
Однофазное включение - это соприкосновение тела человека с одним токоведущим проводом и землей. В этом случае степень опасности поражения человека зависит от наличия заземления нейтрали. При прикосновении к системе с изолированной нейтралью в электрическую цепь, кроме сопротивления самого человека, его обуви и пола, включается сопротивление изоляции проводов других фаз.
Под напряжением также может оказаться корпус оборудования или машин в результате накопления статического электричества. Под статическим электричеством понимается потенциальный запас электрической энергии, образующийся на корпусе оборудования в результате трения или индукционного влияния сильных электрических разрядов. Статические разряды могут образовываться в помещениях с большим количеством пыли органического происхождения, а также накапливаться на людях при пользовании бельем и одеждой из шелка, шерсти и искусственных волокон при движении по токонепроводящему синтетическому покрытию пола (линолеум, ковролин и т. п.).
Искровой заряд статического электричества, часто достигающий нескольких десятков тысяч вольт, может быть причиной взрыва и пожара. Для предотвращения накапливания статического электричества необходимо устраивать мокрую уборку в помещениях, пользоваться спецодеждой из естественных тканей и спецобувью, а также обеспечивать качество вентиляции в соответствии с санитарными нормами.
При падении на землю случайно оборванного электрического провода, при пробое изоляции на землю в электрической установке, а также в местах расположения заземления или грозозащитного устройства поверхность земли может оказаться под электрическим напряжением. Образуется зона растекания токов замыкания в радиусе до 20 м от за-землителя. Между двумя точками поверхности земли в этой зоне, отстоящими друг от друга в радиальном направлении на расстояние шага (0,8 м), образуется шаговое напряжение, под которым могут оказаться ноги человека.
Шаговое напряжение зависит от распределения потенциала на поверхности земли, длины шага, положения человека относительно заземлителя и направления по отношению к месту замыкания. Шаговое напряжение считается безопасным, если оно не превышает 40 В. Чем ближе будет находиться человек к месту соприкосновения провода с землей, тем под большим шаговым напряжением он окажется.
Движение человека по спирали от места замыкания безопасно, так как разность потенциалов на ногах человека будет близка нулю. На величину шагового напряжения влияет и ширина шага человека. Чем шире шаг, тем большее напряжение испытывает человек.
При попадании под опасное шаговое напряжение необходимо выходить из зоны растекания токов замыкания шагами (в пределах 25-30 см) или прыжками на одной ноге.

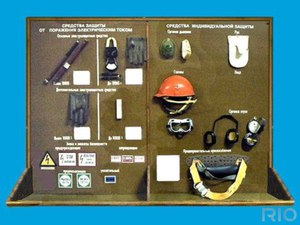

Защита от опасности поражения электрическим током. Для защиты от поражения электрическим током при работе с электрооборудованием, находящимся под напряжением, необходимо использовать общие и индивидуальные электрозащитные средства. К общим средствам защиты относятся: защитные ограждения; заземление, зануление и отключение корпусов электрооборудования, которые могут оказаться под напряжением; применение малого безопасного напряжения 12-36 В; предупредительные плакаты, вывешиваемые у опасных мест; автоматические воздушные выключатели.
Ограждению подлежат все токоведущие неизолированные части электрических устройств (провода, шины, контакты рубильников и предохранителей и т. п.).
Защитное заземление, зануление и автоматическое отключение предназначены для снижения напряжения или полного отключения электроустановок, металлические корпуса которых оказались под напряжением. Обычно применяют искусственные заземлители: специально забиваемые в землю металлические стержни, трубы диаметром 25-50 мм и длиной 2-3 м, металлические полосы размером 40 х 4 мм, горизонтально прокладываемые в земле.
В качестве заземляющих проводников целесообразно использовать металлические конструкции зданий, металлические трубопроводы водопровода, имеющие соединение с землей. Широкое использование естественных заземлителей сокращает расходы и продолжительность работ по устройству заземлений.
В электроустановках напряжением до 1000 В сопротивление заземляющего устройства должно быть не более 4 Ом. В случае возникновения напряжения на корпусе электроустановки с защитным заземлением большая часть электрического тока пройдет по параллельной цепи, а не через тело человека. Ток, проходящий через тело человека, не представит большой опасности, так как сопротивление тела человека значительно больше (1000 Ом), чем сопротивление заземления (4 Ом). На практике защитное заземление считается обеспечивающим безопасность, если напряжение прикосновения не будет превышать 40 В.
Для защиты от поражения электротоком в четырехпро-водных сетях, питаемых трансформатором с глухозаземлен-ной нейтралью, применяют защитное зануление. Этот вид защиты представляет собой соединение металлических частей установки, не находящихся под напряжением, с заземленным в трансформаторном пункте нулевым проводом. В случае появления напряжения на корпусе установки происходит короткое замыкание в сети и сгорают предохранители, что приводит к отключению напряжения от электроустановки.
Защитное отключение служит средством защиты от электротравматизма при однофазном замыкании на землю. Оно обычно применяется в случаях, когда электробезопасность не может быть обеспечена путем устройства заземления, в условиях скалистого грунта или подвижного характера работ. Защитное отключение осуществляется с помощью аппарата, встроенного в распределительное или пусковое устройство.

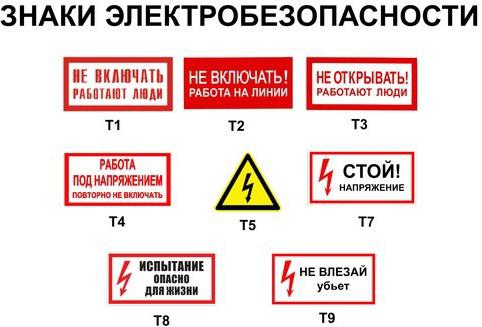

К общим средствам защиты также относят предупредительные плакаты, которые в зависимости от назначения подразделяются на предостерегающие, запрещающие и напоминающие.

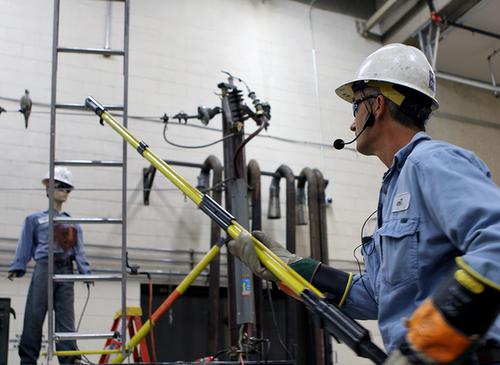

Индивидуальные защитные средства подразделяются на основные и дополнительные. Основными защитными изолирующими средствами в установках до 1000 В являются штанги изолирующие, клещи изолирующие и электроизмерительные указатели напряжения, диэлектрические перчатки, сле-сарно-монтажный инструмент с изолирующими рукоятками. Изоляция перечисленных средств длительно выдерживает рабочее напряжение электроустановок, и они позволяют прикасаться к токоведущим частям, находящимся под напряжением. Дополнительными изолирующими защитными средствами называются средства, которые сами по себе не могут при данном напряжении обеспечить защиту от поражения током. Они дополняют основные средства защиты, а также могут служить для защиты от напряжения прикосновения и шагового напряжения. Дополнительными защитными средствами в установках до 1000 В служат диэлектрические галоши, диэлектрические коврики, изолирующие подставки.
По материалам книги - "Безопасность жизнедеятельности" Под редакцией проф. Э. А. Арустамова.
Эксплуатация электроустановок ведется в соответствии с требованиями:
· «Правил эксплуатации электроустановок потребителями».
· «Правил техники безопасности при эксплуатации электроустановок».
· «Правил устройства электроустановок» (ПУЭ).
На каждом предприятии приказом администрации из числа инженерно-технических работников энергослужбы должно быть назначено лицо, ответственное за общее состояние всего электрохозяйства предприятия.
Обслуживание электроустановок осуществляется специально обученным электротехническим персоналом, имеющим соответствующую квалификационную группу по электробезопасности.
Электроснабжение объектов магистральных газопроводов осуществляется от энергоснабжающих предприятий. Открытые проводные линии должны иметь молниезащиту, осуществляемую в виде отдельно стоящих стержневых молниеотводов или защитных тросов. Расстояние между молниеотводами по оси линии электропередачи принимается не более 200 м.
Все электроустановки должны быть выполнены в объеме проекта, в соответствии с положениями СНиП и других действующих нормативных документов.
Электрооборудование и линии электропередач должны быть защищены от токов короткого замыкания устройствами релейной защиты, автоматическими выключателями или предохранителями. Для обеспечения надежности электроснабжения должны применяться средства автоматики:
автоматическое включение резерва (АВР), автоматическое повторное включение (АПВ), устройства форсированного возбуждения синхронных двигателей и др.
Запрещается эксплуатация и временное использование во взрывоопасных зонах электрооборудования, электропроводок, инструментов и приборов, не соответствующих требованиям ПУЭ и с нарушением элементов взрывозащиты.
К эксплуатации во взрывоопасных зонах допускается электрооборудование, изготовленное в соответствии с требованиями государственных стандартов на взрывозащищенное оборудование.
Уровень взрывозащиты электрооборудования должен соответствовать требованиям ПУЭ, а вид взрывозащиты – категории и группе взрывоопасных смесей.
Электрооборудование, не имеющее знаков взрывозащиты, к установке и эксплуатации не допускается.
Взрывозащищенное электрооборудование должно периодически осматриваться, испытываться, подвергаться техническому обслуживанию и ремонту в соответствии с графиком, утвержденным главным инженером предприятия в сроки, определенные правилами технической эксплуатации (ПТЭ) и правилами техники безопасности (ПТБ).
Электродвигатели, светильники и распределительные устройства должны регулярно (не реже одного раза в месяц) очищаться от пыли.
Обслуживающий персонал должен быть обеспечен комплектами защитных средств.
Для подключения передвижного и ручного электрооборудования должны применятся гибкие кабели с медными жилами, с резиновой изоляцией, в оболочке, стойкой к окружающей среде. Подключение передвижного и ручного электрооборудования следует предусматривать от соединительных коробок со штепсельными розетками.
Переносные светильники должны применяться только при наличии на них исправных защитных стеклянных колпаков и металлических сеток.
Тросы для подвески к ним проводов, кабелей или их пучков при воздушной прокладке должны быть надежно закреплены.
При эксплуатации электроустановок не допускается:
1) использование кабелей и проводов с поврежденной или потерявшей защитные свойства изоляцией;
2) соприкосновение проводов с металлическими конструкциями зданий, производственными, технологическими и инженерными коммуникациями;
3) прокладка воздушных линий электропередачи и наружной электропроводки над (по) кровлями зданий и навесов, выполненных из горючих материалов, штабелями лесоматериалов, складами для хранения ГГ, ЛВЖ, ГЖ и других горючих материалов;
4) транзитная прокладка проводов и кабелей через складские помещения, в которых хранятся ГГ, ЛВЖ, ГЖ и другие горючие материалы;
5) применение стационарных светильников в качестве ручных переносных;
6) пользование неисправными электроустановочными изделиями (розетками, выключателями, ответвительными коробками, рубильниками и др.);
7) подвешивание светильников непосредственно на электрических проводах и кабелях;
8) оклеивание и окрашивание проводов и кабелей;
9) использование электроустановочных изделий (розетки, рубильники и другие виды изделий) для подвешивания одежды и других предметов;
10) обертывание ламп светильников бумагой, тканью и другими горючими материалами;
11) применение в качестве электрической защиты предохранителей, не соответствующих номинальному току, с некалиброванными плавкими вставками;
12) прокладывание проводов и кабелей непосредственно внутри горючих конструкций и под горючими отделочными материалами;
13) замена (отключение) предусмотренных предприятием-изготовителем либо проектной документацией аппаратов защиты (автоматические выключатели, заземляющие проводники, предохранители и другие средства защиты) электрооборудования другими видами защиты или аппаратами защиты с другими номинальными параметрами;
14) подключение электрооборудования сверх расчетных параметров электросети;
15) эксплуатация открытых распределительных электрощитов и пускорегулирующих аппаратов;
16) хранение в (на) электрощитах ЛВЖ, ГЖ и других горючих материалов;
17) эксплуатация взрывозащищенного электрооборудования с поврежденными или неисправными средствами взрывозащиты.
Контрольные вопросы для проверки знаний по разделу
«Требования безопасности при обслуживании объектов
Промышленное электрооборудование требует особого внимания по той причине, что оно содержит в своем устройстве множество различных элементов, контакт с которыми может серьезно травмировать человека. По этой причине важно соблюдать правила техники безопасности во время эксплуатации электрооборудования.
Подобная ситуация может возникнуть при условии, будут не если соблюдаться правила техники безопасности при работе электрооборудования. Получить удар током человек может, когда он взаимодействует с проводящими элементами аппарата, по которым проходит напряжение. В тот момент, когда разряд поступает в организм, человек ощущает биологическое, электролитическое и термическое воздействие .
Наибольшую угрозу представляет последнее, поскольку это приводит к возникновению ожогов на различных участках тела, а также заканчивается нагревом сосудов и крови.
Не меньшую опасность представляет и биологическое воздействие, поскольку в этом случае раздражающее воздействие испытывают ткани организма. Следствием этого может стать полное прекращение работы жизненно важных систем организма.
Что же касается электролитического воздействия, то оно приводит к разложению крови.
Последствия поражения
Удар током может изменить состояние человека в разной степени. Определяющее здесь значение приобретают такие факторы, как:
Последствия удара током
Если опираться на результаты проведенных исследований, то уже при 1 мА человек ощущает изменения в своем состоянии. По мере увеличения тока человек может ощущать болезненные мышечные сокращения . Если сила тока составляет 12-15 мА, то человек лишается способности контролировать свою мускулатуру, из-за чего у него нет сил убрать руку или иную часть тела без посторонней помощи от поражающего источника. Разряды в подобной системе имеют свое особое название - неотпускающие. Если человек будет поражён силой тока еще большей величины, то это приводит к увеличению риска фибрилляции сердца, под которой понимается судорожное сокращение. Получение разряда величиной 100 мА обычно заканчивается летальным исходом.
Главным моментом является то, что обслуживанием устройств должны заниматься лишь специалисты, прошедшие специальную подготовку. Слесарям или электромонтерам по ремонту и обслуживанию электроустройств разрешается взаимодействовать с подобными устройствами лишь при условии, что они обладают хорошим уровнем знаний ПТЭ и ПТБ, что подтверждено результатами квалификационной комиссии. Что же касается всех других специалистов, то они могут работать с агрегатами лишь под наблюдением ответственных лиц. При этом для персонала любого уровня квалификации важно обладать знаниями по идентификации знаков электробезопасности.

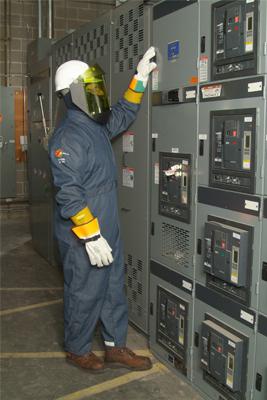

Осмотр установки
Первое, что должен сделать электромонтер, занимающийся ремонтом и обслуживанием электрооборудования - отключить аппарат
, а до этого момента ему воспрещается совершать какие-либо манипуляции, которые могут привести к непосредственному взаимодействию с проводящими частями устройства. Если были выявлены признаки аварийного состояния установки, то необходимо сразу же обесточить элементы, а также уведомить ответственное лицо о выявленном факте.
Проводя осмотр, специалист должен выяснить, имеется ли защитное зануление корпусов, кожухов, каркасов и иных представляющих угрозу элементов, и находится ли оно в рабочем состоянии. Если в момент дотрагивания рукой до непроводящих элементов, что обычно требуются при установлении уровня нагрева, появляются признаки наличия тока , то на основании этого можно сделать вывод о нарушении изоляции и неисправности заземления. Единственно правильное решение, которое должно быть принято в подобных ситуациях - отключение установки.
Смена вставок предохранителей
Если обратиться к технике безопасности при работе с электрооборудованием, то в ней четко закреплены сведения, устанавливающие, что менять перегоревшие элементы необходимо, лишь убедившись, что к ним не поступает напряжение. В некоторых случаях определенные обстоятельства могут мешать выполнению этого требования. Тогда эта работа может быть проведена в условиях отключенной нагрузки.
Однако это делать небезопасно, учитывая, что во время выполнения этой операции есть риск перегорания вставки предохранителя. Это, в свою очередь, может привести к выбросу электрической дуги . Поэтому здесь специалист должен предпринять меры по защите от поражения током, для чего эту работу выполняют только с помощью изолирующих клещей. На руки необходимо надеть диэлектрические перчатки, а на глаза - специальные очки.
Особые случаи
В соответствии с техникой безопасности при ремонте электрооборудования, приступать к совершению любых манипуляций разрешается лишь после того, как будет снято напряжение. Хотя здесь следует учитывать и исключения. Если предстоит небольшой объем работ, то ремонтные работы могут выполняться даже в условиях неснятого напряжения. Если запланирован ремонт аппаратов с напряжением до 380 В, то здесь должен быть соблюден определенный порядок устранения неполадок. Этими работами могут заниматься лишь специалисты, имеющие третью группу допуска по электробезопасности. Вдобавок к этому подобная работа должна выполняться в присутствии другого специалиста, который имеет четвертую или пятую группу .
Предотвращение возникновения пожара
Техника безопасности при работе с электрооборудованием четко устанавливает, какие инструменты и оборудование может быть использовано для устранения неполадок. Так, официально закреплен список инструментов, которые способны привести к возникновению короткого замыкания:
- стальные ножовки,
- линейки,
- иные приспособления.
Все это оборудование не должно ни в коем случае применяться при доступе к электрооборудованию.

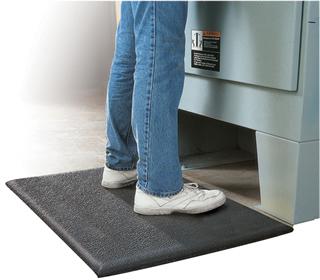

Обязательным требованием для используемых инструментов является наличие надежной изоляции рукояток. Сам же работник, который занимается выполнением ремонта, должен находиться на основании, не обладающем токопроводящими свойствами. Эти же правила должны выполняться и в том случае, когда выполняется монтаж электрооборудования.
Вне зависимости от характера запланированного мероприятия при его проведении в обязательном порядке должны быть соблюдены требования действующих санитарных правил и норм, официально принятых зам. главного врача и ГОСТ. Эти нормативы определяют максимальные пределы для интенсивности магнитного поля:
Чтобы определить интенсивность электромагнитного поля, используется специальное устройство ИЭМП-1. Местом установки функционирующих генераторов должны выступать специально оборудованное помещения. Аппараты, которые рассчитаны на нагрев диэлектриков и металлов, могут быть установлены в общих производственных цехах. Однако для их безопасной работы важно соблюсти некоторые условия .
- На рабочих местах излучение не должно превышать установленные границы.
- Следует защитить от облучения персонал, который не занимается обслуживанием подобных установок.
- Для ситуаций, когда придется выполнять термическую обработку диэлектриков и металлов, важно создать вытяжную вентиляцию.
- Чтобы воздухоприемники были надежно защищены от нагрева ВЧ-токами, они должны быть изготовлены из немагнитных материалов.
Существует ряд мероприятий , с помощью которых можно решить эту задачу:
Метод экранирования
В случае эксплуатации установок для индукционного нагрева обычно применяется общее экранирование. Важным здесь требованием является размещение за экраном закалочного индуктора и пульта управления. Также вместо этого можно поступить иначе: создать поблочный экран для каждой зоны. При таком варианте элемент конденсатора должен предусматривать соответствующую форму исполнения, которая должна быть изготовлена в виде металлической сетки или камеры. При создании экрана трансформатора важно, чтобы он имел исполнение стального кожуха.
При изготовлении элемента плавильного или нагревательного индуктора ему придают вид металлической подвижной камеры. Процесс эксплуатации оборудования будет сопровождаться перемещением камеры: при повышении температуры она будет опускаться, при восстановлении нормального температурного режима камера будет принимать свое изначальное положение. При создании экрана ему можно придать вид неподвижной камеры, оборудованной дверцей. Последняя будет обеспечивать свободный доступ в ситуации, когда потребуется заменить нагревательный элемент.

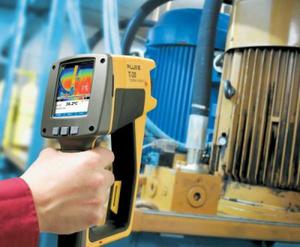

Оперативное обслуживание электрооборудования
В рамках данной деятельности можно выделить следующие основные мероприятия:
- Контроль режима работы и состояния приборов;
- Предоставление информации о работе оборудования.
Если в результате планового осмотра были выявлены неисправности приборов , то персонал должен оперативным образом среагировать и сделать все необходимое по устранению неполадок. В целях уменьшения количества случаев выхода из строя оборудования важно на регулярной основе проводить профилактические и ремонтные работы.
Важным моментом является обеспечение безопасных условий для проведения любого мероприятия в отношении функционирующих аппаратов. Эти требования закреплены в ПТБ, принятые по решению управления Министерства электрификации и энергетики.
Правила
Эти обязательные к исполнению указания включают себя требования к персоналу, который занимается выполнением тех или иных работ с электрооборудованием. Каждый такой специалист должен знать, какой опасности он подвергает себя при взаимодействии с агрегатами, обладать знаниями и навыками
по использованию правил ТБ в тех рамках, которые относятся к порученному ему заданию. Каждый специалист должен иметь представление о технологии выполнения монтажа электрооборудования, его наладки, использования. Помимо этого, он должен четко представлять, из каких элементов состоит его конструкции.
Обязательным для персонала является наличие знаний и навыков по оказанию доврачебной помощи пострадавшим:
- непрямой массаж сердечной мышцы;
- искусственное дыхание.
Обязательным пунктом в программе учебно-тренировочных мероприятий является ознакомление со знаками электробезопасности .
Особый раздел ПТБ посвящен дополнительным приложениям. В них уделяется внимание эксплуатации различных электроустановок, представляющих коммутационные аппараты, электродвигатели, аккумуляторные батареи и пр.
Заключение
Работа с электрооборудованием требует особого подхода, поскольку малейшая ошибка способна повлиять на дальнейшую работу устройства. Учитывая, что на них подается высокое напряжение, эти установки представляют опасность для здоровья и жизни специалиста. По этой причине каждому важно знать о технике безопасности по обслуживанию подобных аппаратов. И поэтому только лишь специалисты, обладающие необходимой группой допуска по электробезопасности, могут заниматься обслуживанием и ремонтом электрооборудования.
К атегория:
Передвижные электростанции
Правила техники безопасности при эксплуатации электрооборудования
В порядке текущей эксплуатации дежурному персоналу разрешается производить следующие работы (с записью в журнале и с соблюдением ПТЭ
):
— без снятия напряжения чистку и обтирку кожухов и корпусов электрооборудования, смазку подшипников, уход за кольцами и коллекторами электрических машин, смену ламп и перегоревших плавких вставок предохранителей;
— при полном снятии напряжения ремонт магнитных пускателей, кнопок, пусковых реостатов, автоматов и рубильников в случае установки их вне щитов и сборок.
Уход и надзор за щетками вращающейся электрической машины дежурный персонал должен выполнять при соблюдении следующих мер предосторожности:
работать только в комбинезоне и остерегаться, чтобы одежда или обтирочный материал не были захвачены вращающимися частями машины. Поправлять щетки надо в нарукавниках, плотно стягивающих руку у запястья; на ногах должны быть диэлектрические галоши, если на полу не разостланы диэлектрические маты (коврики из рифленой резины);
одновременно не касаться руками токоведущих частей различной полярности или токоведущих и заземленных частей машины;
шлифовку колец вращающегося ротора производить только при помощи колодок из изолирующего материала, стоя на резиновом коврике или в галошах.
Обслуживать работающие электрические машины следует обязательно в головных уборах и защитных очках.
Нельзя накрывать брезентом работающие электрические машины. Если нужно изолировать работающую электрическую машину от внешней среды, ее ограждают щитами, фанерой или же закрывают кожухом, но так, чтобы не ухудшились условия охлаждения.
§ 80. Правила техники безопасности при ремонте электрооборудования
Ремонтные работы необходимо выполнять с помощью исправных инструментов и проверенных приспособлений.
В помещении передвижной станции ремонтные работы следует производить при отключенном оборудовании. Если же по тем или иным причинам нельзя остановить станцию или отключить отдельную ее часть, то при работе под напряжением необходимо строго выполнять правила безопасности, используя защитные приспособления (резиновые перчатки и галоши, инструменты с изолирующими ручками, переносные заземления, приспособления для замыкания накоротко, защитные очки и др.).
Работы на распределительных щитах станции производятся не менее чем двумя лицами. Как правило, работы выполняются на отключенных шинах и оборудовании.
На тех частях щита или сборки, с которых можно снять напряжение, работать под напряжением не разрешается. В случаях, когда нельзя снять напряжение, допускается работа под напряжением при непосредственном наблюдении техника или мастера (с условием, что принимаются меры по надежному ограждению соседних фаз резиновыми ковриками, листами миканита или прессшпана).
При работе под напряжением не разрешается применять ножовки, напильники, металлические метры.
Плоскогубцы, отвертки и прочие инструменты должны иметь изолирующие ручки.
Запрещается работать в майках и с засученными рукавами, рукава одежды должны быть застегнутыми у кисти.
При работе нужно обязательно надевать галоши и головные уборы, а при замене предохранителей - и очки.
Вносить длинные металлические предметы (трубы, лестницы и т. п.) и работать с ними на распределительных щитах (где не все части, находящиеся под напряжением, закрыты прочными ограждениями) нужно с особой осторожностью, под неотступным наблюдением техника, мастера или производителя работ.
Присоединение и отсоединение амперметров, трансформаторов тока и других измерительных приборов, требующих разрыва первичной цепи, должны производиться при полном снятии напряжения с соответствующих элементов цепи.

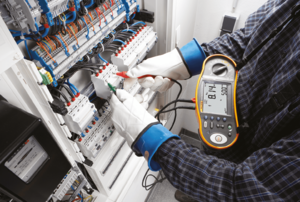

Измерять сопротивление изоляции какой-либо части электроустановки можно только тогда, когда эта часть электроустановки всесторонне отключена. Лицо, производящее измерение мегомметром, должно предварительно убедиться в выполнении данного требования.
Во время грозы испытание мегомметром изоляции аппаратов, к которым присоединены воздушные линии, запрещается.
Перед началом измерения надлежит убедиться в отсутствии людей, работающих на присоединяемой к мегомметру части электроустановки, и запретить находящимся вблизи нее людям прикасаться во время измерения к токоведущим частям во избежание несчастных случаев.
Рабочий, производящий измерение, должен так установить мегомметр, чтобы была исключена возможность случайного прикосновения как самого рабочего, так и проводов прибора к частям установки, находящимся под испытательным напряжением. С учетом этого следует выбирать и место присоединения проводов к установке.
Проводники, служащие для подключения прибора к токоведущим частям, должны иметь исправную резиновую изоляцию и изолирующие рукоятки.
При работе с паяльной лампой необходимо руководствоваться приведенными ниже указаниями.
Заполнять резервуар паяльной лампы горючим следует не более чем на 3U его. Запрещается заправка паяльной лампы не предусмотренным для нее горючим.
Пробку наливного отверстия нужно плотно завертывать после заправки горючим.
Запрещается вблизи огня наливать и выливать горючее, разбирать лампу, отвертывать горелку и т. п.
Нельзя разжигать паяльную лампу путем подачи горючего через горелку. До спуска давления в резервуаре лампы нельзя снимать горелку. Нельзя накачивать чрезмерно паяльную лампу во избежание взрыва.
Прежде чем выпускать для снижения давления воздух из резервуара лампы через наливное отверстие, нужно погасить лампу и дать горелке полностью остыть.
В случае обнаружения неисправностей (течи в резервуаре, утечки газа через резьбу горелки и т. п.) следует немедленно сдать лампу в ремонт.
При работе с пропан-бутановыми горелками, легковоспламеняющимися покровными лаками и различными красками должны быть приняты меры безопасности, исключающие возможность возникновения пожара или отравления персонала станции. Работа с кислотами и щелочами, например заливка аккумуляторов, должна производиться только в защитных очках, в резиновых перчатках и резиновом фартуке.
К атегория: - Передвижные электростанции
Промышленное электрооборудование относится к категории сложных устройств. При его функционировании создается угроза для здоровья и жизни человека. Во избежание несчастных случаев предусмотрена техника безопасности при работе с электрооборудованием.
Поражение током
Такая опасность создается в случае, если нарушается техника безопасности при эксплуатации электрооборудования. Поражение током возможно при непосредственном контакте с проводящими элементами агрегата, которые находятся под напряжением. Прохождение разряда через организм сопровождается биологическим, электролитическим, термическим воздействием. Последнее проявляется в виде ожогов на отдельных участках тела, нагрева сосудов и крови. Биологическое воздействие сопровождается раздражением тканей организма, что, в свою очередь, может привести к прекращению функционирования жизненно важных систем. Электролитический эффект проявляется в разложении крови.
Последствия поражения
Результат действия тока зависит от его напряжения и величины, продолжительности и частоты, пути, а также общего состояния организма. Согласно проведенным исследованиям, ощутимым (пороговым) считается 1 мА. При увеличении тока появляются болезненные мышечные сокращения. При прохождении тока в 12-15 мА человек теряет способность управлять своей мускулатурой и не может оторваться от поражающего источника самостоятельно. Такие разряды именуются неотпускающими. При последующем увеличении тока высока вероятность фибрилляции сердца (судорожного сокращения). Смертельным считается разряд в 100 мА.
Техника безопасности при работе с электрооборудованием: общие сведения
Доступ к устройствам могут получить обученные специалисты. Слесарь или электромонтер по ремонту и обслуживанию электрооборудования должны пройти соответствующую проверку знаний ПТЭ и ПТБ в квалификационной комиссии. Остальные специалисты получают доступ к агрегатам только под наблюдением ответственных лиц. Вне зависимости от квалификации сотрудники должны различать знаки электробезопасности.
Осмотр установки
Электромонтер по ремонту и обслуживанию электрооборудования не должен совершать никаких действий, предполагающих контакт с проводящими частями, до отключения агрегата. При обнаружении аварийного состояния следует незамедлительно обесточить элементы и сообщить о ситуации ответственному лицу. В ходе осмотра необходимо особое внимание обратить на присутствие и исправность защитного зануления (заземления) корпусов, кожухов, каркасов и прочего. В случае если при касании рукой непроводящих элементов (например, для определения уровня нагрева) обнаруживается воздействие тока, налицо нарушение изоляции и неисправности заземления. В таких ситуациях необходимо немедленно отключить установку.
Смена вставок предохранителей
Техника безопасности при работе с электрооборудованием содержит требование, в соответствии с которым замена перегоревших элементов осуществляется при снятом напряжении. В случае невозможности обеспечить исполнение данного условия в исключительных ситуациях допускается производить действия при отключенной нагрузке. Опасность в данном случае состоит в том, что в процессе замены вставка предохранителя может перегореть (в особенности при коротком замыкании). В этом случае существует угроза выброса электрической дуги. Такая операция выполняется с использованием изолирующих клещей. На руках при этом должны быть а глаза защищены специальными очками.
Особые случаи
Техника безопасности при ремонте электрооборудования предписывает проводить обязательное снятие напряжения перед совершением каких-либо действий. Однако в правилах есть некоторые исключения. В некоторых случаях разрешается проводить небольшие по объему работы по исправлению неполадок при неснятом напряжении. Определенные условия должны быть соблюдены с агрегатами до 380 В. Доступ к ним получают специалисты, у которых есть 3 При этом должно присутствовать еще одно лицо, имеющее 4-ю или 5-ю группу.
Предотвращение возникновения пожара
Техника безопасности при работе с электрооборудованием предусматривает требования по используемым инструментам. В частности, запрещено применять стальные ножовки, линейки и прочие приспособления, при помощи которых можно случайно вызвать короткое замыкание. Рукоятки инструментов должны быть надежно заизолированы. Специалист, устраняющий неполадки, должен стоять на не проводящем ток основании. Аналогичные требования предусматривает и техника безопасности при монтаже электрооборудования.

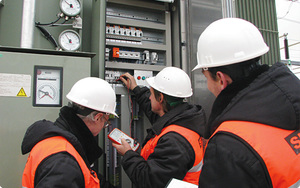

Обеспечение защиты
Все мероприятия, в том числе испытания электрооборудования, проводятся согласно требованиям соответствующих санитарных правил и норм, которые утверждены зам. главного санврача и ГОСТ. По данным нормативам интенсивность магнитного поля не должна быть больше:
- по электрической составляющей в диапазоне частот 100 кГц-30 МГц - 20 В/м, 30-300 МГц - 5 В/м;
- по магнитной составляющей в диапазоне 100 кГц-1,5 МГц - 5 А/м.
Измерение интенсивности электромагнитного поля осуществляется прибором ИЭМП-1. Функционирующие генераторы необходимо размещать в специальных помещениях. Разрешается помещать установки ВЧ, предназначенные для нагрева диэлектриков и металлов, в общих производственных цехах. При этом необходимо соблюсти определенные условия. В частности, на рабочих местах должны быть обеспечены предельно допустимые уровни излучения и исключено облучение лиц, которые не обслуживают эти агрегаты. В процессе термической обработки диэлектриков и металлов необходимо оборудовать вытяжную вентиляцию. Воздухоприемники должны быть выполнены из немагнитных материалов для предотвращения их нагрева ВЧ-токами.

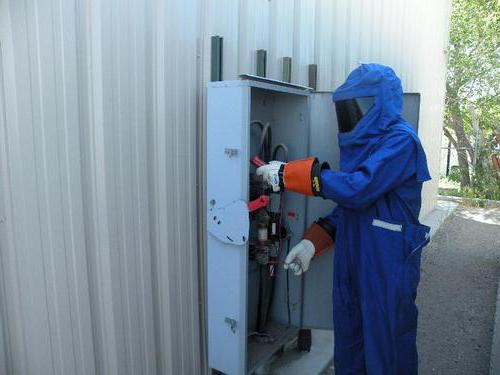

Защита персонала
Она достигается:
- Снижением интенсивности излучения
- Применением средств для индивидуальной защиты, а также автоматической предупредительной сигнализации.
- Экранированием или удалением рабочих мест от источников излучений, использованием дистанционного управления.
- Созданием рациональных режимов для функционирования оборудования и деятельности персонала.
В агрегатах для индукционного нагрева, как правило, используют общее экранирование. При этом за экран выносятся закалочный индуктор и пульт управления либо создается поблочное экранирование. В последнем случае элемент конденсатора выполняется в форме металлической сетки или камеры. Экран трансформатора изготавливается по типу стального кожуха. Элемент плавильного или нагревательного индуктора выполняется в форме металлической подвижной камеры. Во время нагрева она опускается и поднимается при окончании операции. Экран также может быть выполнен в форме неподвижной камеры, оснащенной дверцей. Она открывается только на период замены нагревательного элемента.

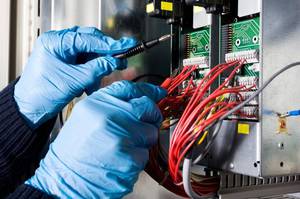

Оперативное обслуживание электрооборудования
Данная деятельность включает в себя:
- контроль над режимом функционирования и состоянием приборов;
- передачу сведений о работе оборудования.
В случае обнаружения неисправностей приборов должен принимать меры по их устранению. Для обеспечения стабильного функционирования оборудования должны проводиться профилактические и ремонтные работы. Все перечисленные и прочие мероприятия, которые организуются в действующих агрегатах, должны исполняться в безопасных условиях. Они определяются в соответствии с ПТБ, утвержденными управлением Министерства электрификации и энергетики.
Правила
В них определены требования к персоналу, которым проводится работа (ремонт электрооборудования и прочие мероприятия). Сотрудники должны иметь четкое представление о вероятной угрозе при контакте с агрегатами, знать и уметь применять правила ТБ в объеме, соразмерном исполняемому заданию. Персоналу следует знать, каким образом осуществляется установка электрооборудования, наладка, использование, а также разбираться в его устройстве. Специалисты должны уметь оказывать доврачебную помощь пострадавшим, а именно: непрямой массаж сердечной мышцы и искусственное дыхание. На учебно-тренировочных мероприятиях изучаются кроме прочего знаки электробезопасности. В ПТБ приводятся дополнительные положения. Они касаются эксплуатации разнообразных электроустановок, к которым относятся электродвигатели, генераторы, воздушные и кабельные линии, аккумуляторные батареи и так далее. В ПТБ включены также приложения, в числе которых инструкции по оказанию доврачебной помощи лицам, пострадавшим от поражения током, и в прочих случаях. Исполнение правил обязательно для всех сотрудников вне зависимости от их должности.
Квалификация
Специалисты изучают правила и сдают их в соответствии с занимаемой должностью, после чего им присваивается определенная группа допуска. Всего существует их 5. Первую получают лица, не относящиеся к электротехническому персоналу. Эти сотрудники должны пройти соответствующий инструктаж. Пятая группа присваивается и ремонтному персоналу. Специалистам до 18 лет разрешено присваивать 1-ю или 2-ю группу, не выше. Практикантам институтов и техникумов разрешено получить 2-ю группу после того, как стаж их работы составит не менее месяца. По истечении трех месяцев деятельности по специальности им может быть присвоена 3 группа допуска по электробезопасности. Полученная квалификация указывается в удостоверении. Данный документ необходимо иметь при исполнении работы. В удостоверение также вносится дополнительная информация при ее наличии. Например, если специалисту разрешено выполнять другие работы (верхолазные, испытательные, под напряжением и так далее), это должно быть указано в документе. Сотрудникам, имеющим специальное среднее или техническое высшее образование? 2-я группа может быть присвоена без стажа, 3-я - через 3 месяца деятельности со 2-й группой, 4-я - через 3 месяца с 3-й, а 5-я - через полгода с 4-й. Кроме указанного срока работы для получения четвертой и пятой групп необходимо знать компоновку электроустановок, уметь организовывать производство работ с соблюдением безопасности. Для получения 5-й группы требуется также понимание того, чем вызваны установленные в каждом пункте ПТБ требования.
Важный момент
Инструкции по ТБ, разрабатываемые на предприятиях, не должны противоречить приведенным выше правилам. Они должны быть утверждены в организации по согласованию с профсоюзным комитетом. Категорически запрещено исполнение заданий, приказов и распоряжений, которые противоречат установленным требованиям. Мероприятия, которые предусмотрены в правилах, в определенной степени подстраховывают друг друга и не являются дублирующими. В этой связи неисполнение отдельных пунктов может повлечь несчастные случаи.
Ответственность
Правила обязательны для исполнения на всех предприятиях, в которых осуществляется эксплуатация электрооборудования. За их нарушение лица, ответственные за это, будут привлечены к административной, уголовной либо дисциплинарной ответственности. Работы, относящиеся к категории повышенной опасности, разрешено выполнять лицам старше 18 лет. Эта деятельность требует специальных знаний, опыта, внимания. К таким работам, например, относят мероприятия, выполняемые под напряжением: кабельные (связанные с горячим битумом, свинцом, устранения неисправности и сварка кабелей в полихлорвиниловых и полиэтиленовых оболочках), пайка с использованием свинца и сплавов, его содержащих, деятельность со взрывоопасными соединениями, земляные работы, которые проводятся продолжительно и систематически, и так далее.
Знаки электробезопасности
Они предупреждают об угрозе, которая связана с приближением к агрегатам, находящимся под напряжением. Они также могут указывать на места, где отсутствует вероятность поражения током. Знаки электробезопасности классифицируются следующим образом:
- Указывающие.
- Запрещающие. Они указывают на недопустимость осуществления включения или отключения оборудования. Это предотвращает ошибочную подачу напряжения во время деятельности. К таким знакам относят: "Не включать. Ведутся работы"; "Опасно! Без защитных средств не входить!"; Повторно не включать! Работа под напряжением!".
- Предупреждающие. Они указывают на то, что человек приближается на опасное расстояние к проводящим элементам: "Стой! Высокое напряжение!"; "Не влезать! Убьет!".
- Предписывающие. Эти знаки используются для указания рабочих участков в установках и безопасного пути к ним.
Знаки могут быть переносными либо стационарными.
Контроль
В правилах установлен порядок допуска к электроустановкам лиц, не осуществляющих их обслуживание. Этим сотрудникам разрешено проводить те или иные мероприятия только в присутствии персонала, имеющего соответствующую квалификацию. При этом лицо, сопровождающее работника, обязано проследить за безопасностью последнего, предупредить о запрещении приближаться к проводящим ток элементам. Для командированных сотрудников заполняется именное удостоверение, в которое вносятся сведения о проверке знаний правил. В удостоверении также указывается группа допуска. При первом прибытии командированные сотрудники должны пройти инструктаж. На занятиях они изучают технику безопасности с учетом особенностей электрооборудования, с которым им предстоит работать.
